X水电企业施工总组织设计.docx

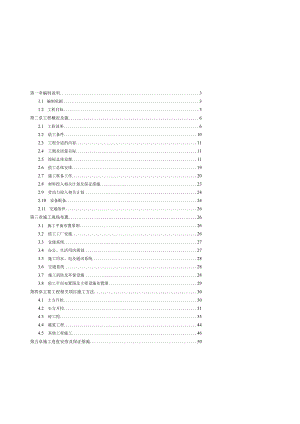

第一章编制说明31.1 编制依据31.2 工程目标5第二章工程概况及施62.1 工程说明62.2 值工条件102.3 工程合适的内容112.4 工期及质量目标112.5 投标总体设想112.6 值工总体安排192.7 施工准备工作202.8 材料投入相关计划及保证措施232.9 劳动力投入相关计划242.10 设备配备242.11 交通组织26第三章施工现场布置263.1 施工平面布置原则263.2 值工工厂设施263.3 仓储系统273.4 办公、生活用房规划273.5 施工用水、电及通讯系统283.6 交通系统283.7 施工消防及环保设施283.8 值工平而布置图及主要设施布置图29第四章主要工程相关项目施工方法304.1 土方开挖304.2 石方开挖314.3 碎工程354.4 灌浆工程444.5 其他工程施工46第五章施工进度安排及保证措施505.1 施工总进度目标505.2 进度安排要点505.3 主要工程相关项目施工进度安排505.4 施工进度保证措施51第六章施工技术措施546.1 施工技术措施546.2 降低工程成本措施556.3 技术档案管理管控措施566.4 材料设备控制措施566.5 测龈第核控制措施57第七章工程质量管理管控及保证措施587.1 质量保证体系587.2 质量保证措施607.3 完善工程“三检”制和报检制637.4 QC小组637.5 本工程施工质量控制要点647.6 冬季和蜕季施工措施66第八章工程施工安全管理管控保证措施728.1 施工安全管理管控目标728.2 安全生产管理管控措施728.3 安全生产技术措施73第九章文明施工及环境保护措施779.1 文明施工管理管控目标779.2 文明施工总体措施779.3 环境保护措施789.4 其他79第十章提供优质服务措施8010.1 施工配合与协调8010.2 工程保修服务80第十一章施工附表、附图81第一章编制说明受邀参加丽水市城市防洪工程东西排工程防山洪东排工程17标的投标，是贵方对我方的信任，承接该工程施工是我方的愿望。在认真阅读和分析研究招标文件并踏勘现场，澄清问题后，结合城市防洪及隧洞工程的施工特点，按招标文件的有关规定，编制本投标书，综合说明如下：1.1 编制依据1.1.1 编制指导思想1、以质量为中心,按照IS09001质量保证体系要求,建立工程质量管理管控体系，编制质量保证措施，同时由具有丰富城市防洪及其类似隧洞工程施工经验的人员担任相关项目经理，并选配综合素质优秀的相关项目副经理、技术负责人及工程技术、管理管控人员组成相关项目管理管控班子，实施相关项目管理管控，加强施工现场管理管控，精心组织、科学管理管控，优质、高效、安全、文明地完成本工程施工任务，为丽水市城市防洪工程建设作出贡献。2、以深化细化施工程序、施工方法、施工进度及设备配备，保证施工合适的方案的可靠、合理、先进为关键，把确保工期、创建优质工程及创建文明工地建立在科学可行的技术基础上。3、以满足建设单位对工期、质量及安全生产、文明施工的要求，以及国家环境保护及水土保持的法规为前提。4、以“精”与“严”为标准，对施工全过程的各项工序及各种活动进行高标准控制，在施工合适的方案、施工工艺、施工配合及施工管理管控等各方面做到“精益求精、精雕细琢、精诚合作、严格要求、严格监督、严格奖惩二1.1.2 编制依据1、丽水市城市防洪工程东西排工程防山洪东排工程17标施工招标文件及补充文件。2、浙江省水利水电勘测设计院设计的招标图纸。3、国家现行的施工规范及浙江省有关标准、法律、法规文件。4、现场勘察情况。5、本投标人的施工经验及公司质量体系文件及质量方针，有关质量管理管控、安全管理管控、文明施工管理管控等施工管理管控方面的文件。6、本工程的引用标准和施工规范清单:工程建设强制性条文水利工程部分建标(2000)234号防洪标准水利水电工程施工组织设计规范水利水电建设工程验收规程水利水电工程等级划分及洪水标准水利水电工程施工质量评定规程地基与基础工程施工及验收规范碾压式土石坝施工规范爆破安全规程水工建筑物岩石基础开挖工程施工技术规范锚杆喷射混凝土支护技术规范水工建筑物地下开挖工程施工技术规范热轧钢筋水工预应力锚固施工规范水工建筑物水泥灌浆施工技术规范水利水电地下工程锚喷支护施工技术规范喷射混凝土施工技术规范水利水电工程钻孔压水试验规程水工混凝土外加剂技术规程水工混凝土试验规程水利水电工程岩石试验混凝土结构工程施工质量验收规范混凝土质量控制标准低热微膨胀水泥热轧钢筋硅酸盐水泥、普通硅酸盐水泥水工混凝土掺用粉煤灰技术规范混凝土拌和用水标准GB5020194SL3032004SL2231999SL2522000SL1761996GB502022002DL/T51292001GB672286SL4794GB500862001DL/T50991999GB149984SL4694SL6294SDJ5785YBJ22691SL2592 DL/T5100-1999SD10582SL2642001GB502042002GB5016492GB293897GB149984GB17592DL/T5055-1996JGJ63-89JGJ18-96钢焊焊接及验收规范水工混凝土施工规范DL/T51442001水工混凝土外加剂技术规程DL/T51001999水工混凝土试验规程DL/T51502001水工混凝土硅粉品质标准替行规定（水规总院、水电总公司1992年3月）砌体工程施工质量验收规范GB502032002水利水电工程施工质量评定规程SL176-1996浆砌石坝施工技术规定（试行）SD120-841.2 工程目标1.2.1 质量目标：合格按照投标书中的承诺，我公司在施工中将严格遵守招标文件技术规范、省颁有关施工规范，精心组织、精心施工，确保工程质量合格。1.2.2 工期目标：17个月业主要求本工程在2005年11月18日前开工，在2007年4月18日前完成。根据我们的施工能力,经认真研究,合理安排,我们相关计划在17个月内如期完成本工程；全部工程在2007年4月18口前施工完成。1.2.3 安全目标确保无重大人员设备伤亡事故，无等级火警事故。1.2.4 文明施工目标严格按照文明施工有关要求施工，争创文明施工标化工程。1.2.5 环保及水土保持目标严格按环保及水土保持部门有关规定进行施工，控制施工水污染，减少粉尘及空气、噪声污染，保持生态平衡，防止水土流失，创造良好的生态环境。第二章工程概况及施工总部署2.1 工程说明2.1.1 工程况丽水市位于浙江省西南部山区，丽水市城区坐落在瓯江中游丽水盆地，是丽水市政治、经济、文化和交通中心及市政府所在地。丽水市城市防洪工程（主城区）位于丽水市主城区外围，紧靠城区，防洪堤沿江布置，有330国道、龙丽线、丽浦线等公路穿过，金温铁路沿着水东延伸，大溪水运可通航20t级的货轮，对外交通十分方便。本工程以防洪为主，兼顾城市建设、旅游等。丽水市城市防洪工程任务以防洪为主，兼顾城市建设、旅游等。工程建设后使大溪、好溪城区段两岸防洪标准达到50年一遇，防山洪标准达到10年一遇，城市排涝标准达到20年一遇。东西排工程主要建筑物有：好溪西岸防洪堤延伸段、防山洪东排工程、防山洪西排工程。本标段为防山洪东排工程，介绍如K1、隧洞防山洪东排隧洞接排洪渠道，由管后村附近进洞，经岩泉岭头一带，于坑口村好溪西岸出洞。防山洪东排工程进口以浆砌块石接高速公路排水渠道至隧洞，渠道全长198m,进底板高程82.3u出口以碎箱涵接隧洞至河道，箱涵孔口尺寸为3mX3m,边墙及顶底板均为0.4mo隧洞全长2400m,为无压隧洞。隧洞采用“城门洞”形，开挖尺寸为宽3.7m,高4.38m（直立段高3.3m）,地段较差隧洞需全断面C20钢筋碎衬砌，衬后隧洞尺寸为宽3.0m,高3.68m（直立段高3.3m）,不衬砌隧洞底部设置20Cm厚C20碎抹底，边墙设置15CnI厚C20磴抹面。2、挡水堰堰坝采用C15碎重力坝，最大堰高5.5m。堰坝长18.25m,其中溢辙段长4m,溢流堰顶高程95m,非溢流段顶高程96.5m,建基面高程91m。在挡水堰92.5m高程处埋设一根DN250mm放水管。2.1.2 水文气象本地区流域属中亚热带季风气候区，温和湿润，四季分明，降水充沛，日照充足。多年平均气温18C,月平均最高气温342C,月平均最低气温2.4。流域多年平均降雨量在1500210Omm之间。多年平均降雨口164天，降水量时空分布不均，年内变化较大，其中39月七个月的雨量占全年的79%,其余五个月雨量仅占2遇。流域内的降水，主要为春雨、梅雨和台风雨，且梅雨和台风雨为形成流域大洪水的主要因素。本流域的大洪水具有峰高量大，水量集中，涨落较快等特点。洪水过程的主要时段一般集中于三天。非汛期设计洪水成果见下表。非汛期设计洪水位成果单位:m率特征点5%10%20%堰头55.2454.4953.59社后50.6149.8648.962.1.3隧洞工程地质条件1、地层岩性隧洞沿线分布的主要地层有:(1)白垩系下统朝川组(K£)：紫红色砂砾岩、泥岩夹砂砾岩，砂砾岩较坚硬,泥岩岩性较软，易风化。岩石具层状构造，薄层“中厚层状，岩层产状：340o,SWZ25°,结构较疏松，砾石直径一般25cm,局部为泥岩夹层。(2)侏罗系上统西山头组(JJC):青灰色熔结凝灰岩，块状构造，新鲜岩石致密坚硬。(3)第四系全新统(Q1):a、坡积层(dlQ1),含碎石粉质粘土，主要分布出口一带山坡上，一般厚37m°b、冲积、坡积层(al-dlQ,)含碎石粉质粘土，夹少量砂砾石，由上至下砂砾石含量呈增加趋势。分布在沿线坡脚一带，一般厚3.58m°c、冲洪积层(al-plQ4),砂砾卵石，灰灰黄色，含漂石，漂石直径可达0.5m以上。松散稍密。主要分布于出口一带的河床，一般厚715m°2、地质构造主要发育的断层：黄村花街断裂，产状：290o,SWN48052°,由断层泥、压碎岩等组成，主破碎带宽45m,长约12km。断层带见有一系列三角面。为丽水构造盆地的边界断裂。性质为早期压性，后期张性。F101:20oNWN78°,由压碎岩等组成，宽0.4m0.5m。3、工程地质评价隧洞进口段(平距60220m)地形平缓，莅盖层较厚，基岩为白垩系下统朝川组紫红色砂砾岩、泥岩等，强风化带厚约2m,弱风化带厚约2.5m,上覆山体厚度多为515m,厚度薄，工程地质条件较差，围岩类别以I111V类为主。其中地口处浅埋洞段，上覆岩体厚度不足5m,且有水田、池塘分布。出口处位于330行道下好溪边，沿公路有建公路时堆积的块石层，最大厚度可达10m：坡脚有砂砾石层分布，且厚度大(7'15m),基岩为侏罗系上统西山头组熔结凝灰岩,弱风化带厚约2.5m,工程地质条件一般，围岩类别以InIl类为主。洞身段上覆岩体厚度大多为50100m,其中平距220650m围岩为砂砾岩、泥岩等，工程地质条件一般，围岩类别以In类为主。地层倾角较缓，走向现洞轴线交角较大。平距650"2450m,围岩多为熔结凝灰岩，新鲜岩石致密坚硬，工程地质条件较好。区域断层B与隧洞走向基本一致，受其影响，部分洞段围岩可能较为破碎，围岩类别以11类为主。2.1.4主要工程量本工程主要工程量如下表主要工程数量表编号项目名称单位数量备注一主洞工程1土方开挖m361792石方开挖m3144193土方回填m343114石方洞挖m3337215隧洞C20碎衬砌m326936隧洞C20磴抹底m11107隧洞C20碎侧墙m315648隧洞喷C25碎衬护m37819洞脸喷C25碎衬护m212010进水渠C20砂底板m311911进水渠M7.5浆砌块石护坡m3125612进水渠C20碎压顶m34813出水口C20砂箱涵m354614出水口箱涵ClO素磴垫层m37215河道M7.5浆砌块石挡墙m327316浆砌块石挡墙C15碎基础m38417浆砌块石挡墙C20碎压顶in391825砂浆锚杆(L=3.5m)m53811922砂浆锚筋(L=2m)m985620固结灌浆m454021回填灌浆m295122钢筋制安t23023细部结构项1二泄洪支洞工程1土方开挖m310582石方开挖m324693土方回填m36174石方洞挖m311475隧洞C20睑衬砌m31546隧洞C20磴抹底m3527隧洞C20碎侧墙m3758隧洞喷C25砂衬护m3349洞脸喷C25碎衬护m39610进水口C20砂底板m36111进水口M7.5浆砌块石护坡ID311312进水口护坡C20碎压顶nf813河道M7.5浆砌块石挡墙Ilf53614浆砌块石挡墙C15碎基础m314415浆砌块石挡墙C20险压顶m31416C15碎挡水堰m340217抛石护脚m3501825砂浆锚杆(L=3.5m)m23419固结灌浆m19420回填灌浆m212621钢筋制安t822细部结构项12.1.5天然建筑材料1、块石料块石料在开挖石方中捡集。2、砂石料黄砂、粗骨料需在市场购买。碎石料也可利用隧洞开挖洞渣轧制。3、弃渣场隧洞进口段及挡水堰的开挖弃渣弃于发包人指定的弃渣场内，隧洞出口段开挖弃渣运距暂按2km考虑。2.2 施工条件2.2.1 对外交通条件对外交通主要以公路为主，可通过330国道、省道公路龙丽线、丽浦线到工地。同时，丽水市城区、乡镇均连通公路，沿线乡镇机耕路分布也很密集，在布置施工道路时，可利用这些现有道路，局部地段需进行拓宽。同时在隧洞进口、出口及支洞口修筑临时便道，与现有道路连接。2.2.2 施工供电隧洞进、出口，支洞进口附近有高压线通过，施工用电从输电线路的低压侧接至，承包人负责设计、施工、采购、安装、调试、管理管控和维护由发包人指定的施工供应点的出线端至所有各施工点和生活区的输电线路及其全部配电装置和功率补偿装置。同时为保证施工过程中电网停电期间仍能顺利施工，配备3台75KW的柴油发电机组作为备用电源。2.2.3 施工供水生活及施工用水从附近村庄用车拉水解决。支洞施工用水可设水泵取用水库水。2.2.4 施工用房根据施工总进度安排，施工高峰期人数为200人左右（包括行政生产管理管控人员在内），办公、职工宿舍相关计划租用当地民房，同时在隧洞进口、出口及支洞施工区设现场办公室。2.3 工程合适的内容本工程合适的内容包括：防山洪东排工程，主要建筑物为隧洞和挡水堰。2.4 工期及质量目标根据本工程的施工合适的内容和施工条件，我们配备足够的施工机械设备，并派遣有丰富施工经验的技术管理管控人员及操作人员进场施工，在保证工程质量和施工安全的前提下，按期完成，即本工程在2005年11月18日前开工，在2007年4月18日前完成。总工期17个月。质量目标合格。2.5 投标总体设想2.6 5.1基本原则和思路坚持贯彻执行招标文件提出的施工技术要求，与建设、设计、监理单位紧密配合，同心协力、共挑重担，充分发挥本企业的优势和特长，确保建设工期和工程质量合格。这是我们承接本工程施工的基本原则。我们将派出得力的管理管控班子和专业施工队伍，配置合适的施工机械，采用科学的施工方法，依靠丰富的实践经验，确保相关项目目标实现。对于城市防洪工程的常规施工方法、施工细节、施工技术措施和技术要求等，我公司有丰富的施工经验和成熟的施工合适的方案，在施工组织设计中作出了明确的规定，对于施工中的关键问题和难点，我们将给予特别的重视，并采取各种有针对性的措施。2. 5.2组织机构、施工力量配备1、相关项目管理管控根据本工程的具体特点和本公司的具体情况，决定采用相关项目法实施对本工程的管理管控。(1)目标管理管控制定相关项目管理管控目标，对目标进行分解，落实到相关项目部各个部门和个人，并制订详细的目标管理管控制度和实施措施，对各相关项目实行动态控制。(2)合同合约管理管控坚决维护合同合约的严肃性，确保对业主的各项承诺，对工期、质量、安全、文明施工和环境保护等合同合约合适的内容履约率达100%o(3)施工技术管理管控坚决严格按质量体系文件管理管控手册中施工技术管理管控办法执行。建立健全以技术负责人为首的技术管理管控体系，全权负责本工程的施工技术管理管控，建立健全各项技术管理管控细则，严格执行标准化作业，从全公司范围内抽调选派具有多年城市防洪及其类似隧洞工程施工经验的技术人员从事本工程技术管理管控工作。由具有丰富城市防洪及其类似隧洞工程施工经验的专业技术人员组成工程技术部，现场解决工程施工中出现的各种技术问题。对隧洞开挖及碎衬砌等关键工序成立相应的QC攻关小组攻关。<4）关键及特殊工序管理管控工程开工前，由相关项目技术负责人组织相关项目经理部施工管理管控人员、技术人员共同编制关键及特殊工序的控制合适的方案设计，并组织其他可能的控制检查合适的方案。关键及特殊工序的过程控制合适的方案均由相关项目经理和相关项目技术负责人主持实施。（5）相关计划统计管理管控合理地安排网络相关计划，采用平行交叉流水作业，以控制分项工期来确保总工期。根据网络相关计划编制月、旬、周的施工作业相关计划，并根据实施过程的实际完成情况，及时与原相关计划进度进行对比，并采取措施修正或调整，实行动态管理管控。坚持工作例会制度，随时掌握工程进展情况，确保全部工程相关项目施工处于受控状态。对确保工期的各项资源配置实行动态调整。（6）工程成本管理管控贯彻实施三个阶段施工合同合约成本控制，即：投标报价成本控制、施工阶段成本控制和竣工决算成本控制。施工过程中，通过加强物资材料的管理管控，优化施工合适的方案，合理配置资源，努力提高机械利用率，实行各级责任成本核算，以达到控制责任成本的目的。（7）安全生产管理管控建立健全安全保证体系，进一步完善各工种操作实施细则，经常开展安全常识教育，提高全员的安全意识，建立安全标准工地，通过安全检查达到安全管理管控的目的。工程开工前编制相关项目工程安全手册，分发到各施工管理管控人员及作业班组。分项工程开工前，在技术交底的同时必须进行安全生产技术交底。建立健全安全检查制度。工地专职安全员负责每天的安全检查，相关项目经理部每周组织一次安全检查。（8）工程质量管理管控本相关项目实行质量终身负责制，责任落实到人和每道工序，现场挂牌施工，将全面质量管理管控落实到实处。在IS09001质量体系运行中，全员全过程对工程质量进行监控，围绕关键工序开展QC小组活动。（9）文明施工管理管控按质量体系文件管理管控文件中的文明施工管理管控办法和国家及有关部委有关文明施工的规定以及浙江省文明工地的施工要求执行。组建文明施工领导小组，相关项目经理对相关项目经理部的文明施工管理管控,承担全部领导和管理管控责任。建立检查评比制度，由相关项目经理组织定期评比检查，积极配合业主开展文明施工现场评比活动。工程开工前，针对相关项目工程的具体情况制定文明施工管理管控的具体办法,对工程文明施工进行控制。（10）施工现场场容管理管控建立安全保卫制度，对出入工程施工现场的所有人员、车辆须检查后方可通行，以避免对施工现场的干扰。建立施工现场环境卫生管理管控制度。成立场容管理管控小组，专门负责施工现场公共卫生，加强对各作业班组施工现场整洁的监督检查。宿舍、办公室则由职工轮流值班负责场容整洁，相关项目经理部定期组织检查考核评比。施工人员上班必须配带标志。对工程施工现场和运输道路上的硝土、淤泥等进行清除，要求做到工地和运输道路无积水、无淤泥杂物，相关项目经理部组织定期检查考核评比。（三）环境保护管理管控认真学习国家及有关部委对环境保护的有关规定以及及文明工地的施工要求，成立以相关项目经理为组长，技术负责人及相关项目副经理为副组长的环保领导小组，严格按规定要求制定环境保护的措施，在施工全过程认真执行，对施工现场周围的环境保护进行经常性检查防护，及时处理他人的投诉。2、相关项目管理管控班子配备为确保本工程安全、快速、高质量建成，拟成立“浙江省第一水电建设有限公司丽水市城市防洪工程东西排工程防山洪东排工程17标相关项目经理部”，全面负责本工程的施工和管理管控，相关项目经理部设相关项目经理1名、相关项目副经理1名、技术负责人1名：相关项目部下设施工技术、质量安全、试验测量、物资设备、经营财务及生产调度等部门，共计20人，从组织上确保工程安全、优质、快速。各职能部门主要人员均为浙江省第一水电建设有限公司下属各分公司的干部和职工，都是有一定经验、专业对口的工程技术、经济管理管控人员。3、相关计划进场的施工队伍拟订了点、线、面结合的立体施工合适的方案，根据施工流程及施工相关项目，配备公司所属各有关专业施工队伍从事各生产线作业。根据本工程特点，我公司相关计划抽调下属具有城市防洪及其类似隧洞工程等施工经验的人员为主进场承担本工程施工，并在全公司范围内抽调生产技术骨干充实该相关项目部。相关项目部相关计划组建一支200人左右的施工队伍,其中技术工人占60%,工程师4人，助理工程师5人。相关项目部施工组织机构框图如下：图1.3-1施工管理管控组织机构框图综 合 办 公 室物 资 设 备 部经 营 财 务 部4、相关项目经理职责及主要管理管控部门职贵严格按IS09001质量体系文件管理管控手册中相关项目工程组织机构管理管控办法执行。(1)相关项目经理职责 组织贯彻实施单位质量体系、质量方针、质量目标。 负责实现合同合约质量和工期目标。 根据施工任务，统筹安排，注重各工序间的衔接：合同合约调配机具人员，选择正确的施工方法，掌握施工进度，保证施工按相关计划正常进行；监督工地的质量、安全和文明施工；支持相关项目部其他管理管控人员的工作，做好各工种间的协调，严格抓好内部管理管控，提高生产效率。 负责对相关项目部提出的“工程洽商记录”进行最终签字认可。 负责组织工程的内部竣工验收及完工工程的交付。(2)技术负责人职责 主持编制本相关项目部的实施性施工组织设计和相关项0质量相关计划0 根据本相关项目施工组织设计，对照已完成的工程进度情况，制定施工月进度相关计划。 负责对相关项目部采购材料的分供方进行评价选择，建立本相关项目部合格分供方名册。 组织人员向施工班组进行技术交底。参加隐蔽工程和分部分项工程质量验收，参加单位工程的竣工验收。 负责对不合格品的处置，负责调查发生不合格或潜在不合格的原因，并组织人员实施纠正和预防措施。 积极推广应用新技术、新工艺。(3)施工员职责 参与编制实施性施工组织设计及重要部位施工合适的方案。 负责组织工程施工管理管控。 做好施工准备，负责施工现场平面布置和管理管控；负责施工定位放样工作：熟悉图纸，处理设计变更，并参与向施工班组的技术交底；贯彻和调整工程施工作业相关计划，贯彻执行施工规范规程：负责施工日记的记载，并整理存档。 负责现场的文明施工与环境保护工作。 负责对施工过程中产品防护的管理管控。(4)材料员职责 做好对各种原材料的标识和可追溯性的管理管控。 负责相关项目部采购的材料和甲供材料设备进入现场的验证标识和管理管控。 负责对物资贮存的控制。相关项目部采购的材料应建立物资台帐，材料出入库均应有相应的记录。 按设计要求，从合格分供方采购符合质量要求的材料，对主要原材料做到物证相符。质检员职责 严格执行技术规范、质量标准。 组织人员对原材料进行检查验收，对不合格材料有权禁止使用，并及时通知技术负责人。 负责工程过程质量的控制和管理管控，组织工程质量检查、验收，对不合格工序或相关项目有权责令停工，并及时通知技术负责人。 负责对原材料、过程产品、最终产品进行检验和试验状态的控制。 负责质量事故调查和处理，必要时上报单位质安部。 分析掌握工程质量动态，发现问题，及时处理。(6)安全员职责 严格执行操作规程。 做好对施工人员的安全教育工作。 组织安全交底，并做好交底记录。 负责工程全过程安全生产管理管控。经常进行安全检查，研究解决施工生产的不安全因素，制止违章作业，必要时有权责令停工。 负责安全事故调查和处理，必要时上报单位质安科。（7）试验员职责 严格遵守有关操作规程和安全制度，严禁违章操作。 在检测工作中坚持实事求是的科学态度，并对本人提供的检测数据的准确性负责。 负责对计量器具的使用、维修与送检进行管理管控。建立相关项目部检测、测量和试验设备台帐。 负责对原材料、过程产品、最终产品的试验或送检工作。（8）资料员职责 负责相关项目部的技术文件和资料控制。建立相关项目部有效文件清单，收发文都应有相应记录。 负责相关项目工程质量记录和质量体系运行记录的收集、整理，使其符合规定要求，及时报送存档。 熟悉图纸，协助施工员做好各种管理管控工作。 按照设计要求及规范规程，对各种材料的证明单及时保管存档。 负责保管整理各种技术资料，做到各种资料齐全，实事求是。2.5.3施工协调管理管控1、与业主单位之间的工作协调（1）尊重业主对工程的统一领导，服从业主与各协作单位的协调。（2）在施工过程中，经常与业主保持联络，加强沟通，及时向业主反映工程进展情况。（3）涉及到政策性处理问题，积极与业主联系，同业主协商，取得业主的帮助。2、与设计单位之间的工作协调（1）认真阅读和深入领会招标文件和设计图纸的精神实质，并坚决贯彻到施工组织设计和工程建设实施的全过程中去。（2）积极与设计单位联系，进一步了解设计意图及工程要求，根据设计意图确定实施合适的方案。（3）认真阅读施工图，对施工图上的疑问积极与设计人员沟通。（4）施工进程中，若遇到地质、地形变化，及时与设计人员联系，遵照设计变更要求施工。3、与监理工程师的协调（1）施工过程中，严格按照业主及监理工程师批准的施工组织设计施工，在自检的基础上，接受监理工程师的验收和检查，并按照监理要求，不足之处当场整改：（2）对进入现场的材料主动向监理工程师提交产品质量合格证或质量保证书；（3）按部位或分项、工序检验质量，严格执行“上道工序不合格，下道工序不施工”的原则，使监理工程师能顺利开展工作，在可能出现的对工作意见不一的情况，遵循“先执行监理的指令，后予以磋商统一”的原则，在现场管理管控工作中，维护好监理工程师的权威性。4、对生产队伍的协调指挥<1）按总进度制定的控制节点，组织检查本节点实施的情况，制订、修正、调整下一个节点的实施要求；（2）由相关项目经理负责主持施工协调会，一般情况下，以周为单位进行协调；（3）定期或不定期地组织人员对工程节点、工程质量、现场标化、安全生产、计量状况、工程技术资料、原材料及电器具等进行检查，并制订必耍的奖罚制度，奖优罚劣。1.1.4 保证工程的管理管控措施“科学管理管控，确保质量，信守合同合约，顾客至上”是本公司的质量方针。保证工程质量合格是我们的施工质量目标。为此，我们将建立切实有效的质量保证体系，推行IS09001标准化管理管控，以相关项目经理为第一责任人，专职质检人员负责质量检查和质量监督，严格按有关施工技术规范、验收规范规定，实行质量三检制和质量目标责任制，保证实现工程质量目标。1.1.5 保证施工安全的管理管控措施贯彻“安全第一、预防为主”的安全生产方针，建立以相关项目经理为第一责任人，专职安全员负责生产安全的安全科，落实安全生产责任制，杜绝人员、设备的重大事故发生，确保工程顺利竣工。2.6 施工总体安排2.6.1 施工任务划分本工程的特点是隧洞较长(2.4km),洞径较小，装运较困难，因此必须合理配备施工机械设备，本工程拟采用钻爆法施工，出喳用3.2型扒瑙机装车，手扶拖拉机运输。根据本工程的施工特点、自然条件、工期要求等情况，工程施工原则上采取平行与流水作业相结合的方法。将本工程划分成三大块：即进口、出口及支洞施工，按先上后下进行交叉作业。各工作面既各自独立，又相互配合，在相关项目部统一领导下，狠抓工程进度、质量、安全及文明施工，并自始自终全过程展开各工作面的劳动竞赛，奖罚分明，以确保本工程有序、有质、文明、安全、按期完成。2.6.2 工程施工总体合适的方案在业主要求的工程建设期限基础上，通过踏勘现场、仔细阅读招标文件及设计图纸，确定本工程施工总体合适的方案如下：1、本工程的特点是隧洞较长(2.4km),洞径较小，装运较困难，必须合理配备施工机械，才能保质保量保安全的完成施工任务。2、根据本工程的施工特点、自然条件、工期要求等情况，工程施工原则上采取平行与流水作业相结合。在相关项目部统一领导下，狠抓工程进度、质量、安全、文明施工，并自始至终全过程展开各工作面的劳动竞赛，奖罚分明，以确保本工程有序、有质、文明、安全、按期完成。B、施工总体施工程序如下->ui:2.7 施工准备工作在接到中标通知书后，我公司立即落实施工队伍及设备调遣相关计划。首批50余人进入现场，并陆续组织机械设备进场工作，落实原材料的供应渠道及运输相关计划。平整场地、修建临时房屋及施工便道，进行现场踏勘及施工调查，图纸对照及复核会审，编制实施性施工组织设计，制订具体的技术管理管控方法，认真学习有关规范及建设、监理单位对本工程的要求，积极与建设单位联系。尽快实现现场交接控制点，并在开工前完成各种原材料的试验复检工作，按设计要求和国家标准选择碎配合比，并经监理工程师认可。2 .7.1三三一平进场后立即组织人员修建供水、供电、通讯系统，修建临时施工设施及施工道路。3 .7.2测量放样1、测量放样准备工作(1)测量依据a、业主提供的建筑坐标点及水准点；b、设计提供的施工图；c、测量规范及标准工程测量规范(GB50026-93)、水利水电工程施工测量规范(SL52T993)以及相应质量检验评定标准及有关规范等。(2)测量人员组织测量放样是确保本工程安全、文明、优良、如期完成的关键相关项目之一，且贯穿工程施工全过程，为此相关项目部成立专门的测量放样小组，由具有丰常理论和实际施工经验的测量工程师负责，同时配备测量技工3人。控制测量根据工程各部位特点由专职测量人员实施，并及时做好有关测量记录。(3)测量设备配备仪器名称型号数量全站仪DTM3521威尔特J22自动安平水准仪SETL1水准仪S32钢卷尺50m6水准尺3m长木尺4坡度尺22、隧洞测量放样(1)施测控制标准水利水电施工测量规范规定，相向开挖长14公里隧洞，贯通中误差横向部分为±50mm,其中洞内测量±40mm,竖向部分为±25mm,其中洞内土20mu依此指标，我们将在洞口加密Iv等控制网作为测量的基本控制，在隧洞的贯通测量中用NTS-352全站仪，洞内放线用DTM352全站仪及水准仪。精度估算的结果表明，该合适的方案完全能满足规范的精度要求。(2)施测合适的方案a、洞口加密控制点的布设根据现场情况，在业主及监理工程师提供施工控制网的基础上以插网的形式加密若干控制点，并将高程控制与平面控制统一考虑，布设成三维网。各控制点均建立研观测墩，并安强制对中底盘，以提高定向精度。施测用高精度电子经纬仪J2进行角度观测，与之配套的DTM352全站仪测距，按规范中IV等网的精度要求施测。b、洞内基本控制测量基本导线平均边长为200米，采用往返观测。用DTM352全站仪测角测距，水平角观测六测回，垂直角观测四测回，距离往返观测四测回，以UI等光电测距三角高程代替水准测量。观测边长投影到隧洞平均高程面上，具体操作规程及作业限差按规范有关规定执行。C、施工过程中还需加强与相邻标段在测量控制上的联系，确保贯通准确。3、施工测量质量控制(1)测量工作的要点a、熟识施工图纸，掌握设计意图，严格按照规范规定的程序要求和标准进行精心施测。每一部分的放样均必须先画放样图，由第二人校核，现场放样做到准确无误。b、选用高精度的仪器，并经常保养和校验，保证测量仪器的完好。c、要做到“勤”、“精”、“复”。“勤”,即勤测，每一道工序开始时都要施测，认为必要时可以重测或加密施测。“精”，施测要精确，技术要熟练，设计和规范的要点要精通，施测的方法要先进，措施要可靠。“复”，即测量工作要不厌其烦，反复施测，不放过每一个疑点，确保准确无误。d、所有外业测量资料，都应用墨水笔登记，测量完成后，需经监理工程师复核并签字认可。e、对于比较重要、要求较高的部位，测量前应针对实际情况，优选出最佳测量合适的方案。(2)测量精度要求测量精度严格按照工程测量规范执行，精度要求见下表:分项内容精度要求平面控制相对闭合差1/5000边长丈量相对误差1/10000测量中误差±20'方位角闭合差±60'高程控制每
