金属非金属矿山及尾矿库附图.docx

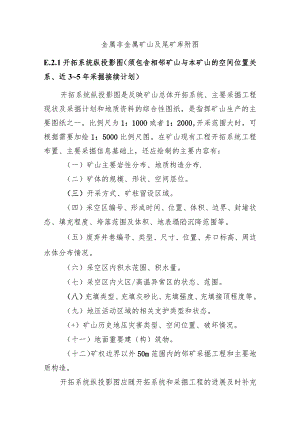

金属非金属矿山及尾矿库附图E.2.1开拓系统纵投影图（须包含相邻矿山与本矿山的空间位置关系、近35年采掘接续计划）开拓系统纵投影图是反映矿山总体开拓系统、主要采掘工程现状及采掘计划和地质资料的综合性图纸，是指挥矿山生产的主要图纸之一。比例尺为1：100O或者1：2000,开采范围大时，可根据需要加绘1：5000比例尺图。在矿山现有工程开拓系统工程布置、主要采掘信息基础上，还应绘制的主要内容有：（一）矿山主要岩性分布、地质构造分布.（二）矿体的规模、形状、空间层位。（三）开采方式、矿柱留设区域。（四）采空区编号、形成时间、位置、体积、边界、封堵状态、填充程度、垮落范围及体积、地表塌陷沉降范围等。（五）废弃井巷编号、类型、尺寸、位置、井口标高、周边水体分布情况。（六）采空区内积水范围、积水量。（七）采空区内火区/高温异常区的状态、范围。（八）充填类型、充填灰砂比、充填强度、充填接顶程度等。（九）地压活动区域的相关支护类型和状态。（+）矿山历史地压灾害类型、空间位置、破坏情况。（十一）地面重要建（构）筑物。（十二）矿权边界以外50m范围内的邻矿采掘工程和主要地质构造。开拓系统纵投影图应随开拓系统和采掘工程的进展及时补充填绘。E.2.2井上井下对照图井上井下对照图是反映矿山地面重要建（构）筑物、井下主要开拓系统、重点采掘工程和地质资料的综合性图纸,是指挥矿山生产的主要图纸之一。比例尺为1：100O或者1：2000,开采范围大时，可根据需要加绘1：5000比例尺图。在矿山现有工程开拓系统工程布置、主要采掘信息基础上,还应绘制的主要内容有：（一）地质构造分布。（二）矿体的规模、形状。（三）地表重要建（构）筑物。（四）采空区地表沉降变形、塌陷的范围和地表裂缝分布。（五）矿权边界以外50m范围内的邻矿采掘工程和地质构造。井上井下对照图应随地面重要建（构）筑物、开拓系统和重点采掘工程的进展及时补充填绘。E.2.3采掘工程中段平面图采掘工程中段平面图是反映矿体开采中段平面内采掘工程现状及采掘计划和地质资料的综合性图纸，是指挥矿山生产的主要图纸之一。比例尺为1：1000或者1：2000,开采范围大时，可根据需要加绘1：5000比例尺图。在矿山现有采掘信息基础上，还应绘制的主要内容有：（一）矿山主要岩性分布、地质构造分布。（二）矿体的规模、形状。（三）开采方式、矿柱留设区域。（四）采空区编号、形成时间、位置、体积、边界、封堵状态、填充程度、垮落范围及体积等。（五）废弃井巷编号、类型、尺寸、位置、井口标高、周边水体分布情况。（六）采空区内积水范围、积水量。（七）采空区内火区/高温异常区的状态、范围。（八）围岩应力重分布（扰动）区域。（九）充填类型、充填灰砂比、充填强度、充填接顶程度等。（十）地压活动区域的相关支护类型和状态。（十一）矿山历史地压灾害类型、空间位置、破坏情况。（十二）地面重要建（构）筑物。（十三）矿权边界以外50m范围内的邻矿采掘工程和地质构造。采掘工程中段平面图应随采掘工程的进展及时补充填绘。E.2.4中段水文地质平面图中段水文地质平面图是综合记录井下中段实测水文地质资料的图纸，是分析矿坑地下水分布规律、开展水害预测、制定防治水措施的主要依据之一，也是矿坑水害防治的必备图纸，一般采用采掘工程平面图作底图进行编制，比例尺为1：2000-1：5000,还应绘制的主要内容有:（一）巷道位置、名称、走向等。（二）矿体、含水层等地质及水文地质界线，地层年代及岩性符号。（三）褶皱名称、轴迹、两翼产状。（四）断层名称、性质、产状和破碎带宽度。（五）强岩溶发育带、导水构造带及其编号。（六）各种类型的出（突）水点及编号、涌水量、水位（水压）、调查日期。（七）水文地质钻孔及编号、钻孔水位标高及抽（放）水试验成果。；（八）主要含水层等水位（压）线、地下水流向及其代表的时间。（九）采空区编号、积水范围、水位及积水量。中段水文地质平面图应随采掘工程的进展及时补充填绘。E.2.5综合水文地质平面图综合水文地质平面图是反映矿山水文地质条件的图纸之一，一般在矿山地形地质图的基础上编制，比例尺为1：2000-1：5000,还应绘制的主要内容有：（一）矿体、含水层等地质及水文地质界线、地层年代及岩性符号。（二）褶皱名称、轴迹、两翼产状。（三）断层名称、性质、产状和破碎带宽度.（四）地表水体、泉点及其观测数据，落水洞的位置、塌陷分布及范围。（五）水文地质钻孔、水井及编号，井（孔）水位标高及其抽（放）水试验成果。（六）主要含水层等水位（压）线、地下水流向及其代表的时间。（七）水文地质剖面线的起始位置与编号。（八）设计的或开采矿床井下巷道、矿坑回采范围及井下突水点的位置、标高、出水量。（九）采空区编号、位置、积水范围及积水量。综合水文地质平面图应随采掘工程的进展及时补充填绘。E.2.6水文地质剖面图水文地质剖面图一般以走向、倾向有代表性的勘探线地质剖面为基础，主要反映地表水体、含水层、隔水层、褶皱、断裂构造、岩溶发育情况等和矿体之间的空间关系。应绘制的主要内容有：（一）矿体及主要井巷位置。（二）矿体、含水层等地质及水文地质界线、地层年代及岩性符号。（三）断层名称、性质、产状和破碎带宽度。（四）地表水体及其水位标高。（五）钻孔位置、编号、钻孔揭露地层的岩性。（六）钻孔水位标高及抽（放）水试验成果。（七）主要含水层的地下水水位线及其代表的时间。（八）采空区编号、位置、积水范围及积水量。水文地质剖面图应随采掘工程的进展及时补充填绘。E.2.7通风系统图通风系统图是根据矿山开拓、采区巷道布置及矿井通风系统绘制而成的。绘图时各主要巷道按投影关系与比例绘制,各采区与工作面尺寸按比例绘制，应采用比例尺为1：100O或者1：2000,开采范围大时，可根据需要加绘1：5000比例尺图。在矿山现有通风系统图基础上，还应绘制的主要内容有：（一）火区编号、发火时间、封闭时间、火区边界、防火墙位置。（二）高温异常区的编号、边界、隔离和封闭位置。E.2.8采剥工程现状平面图采剥工程现状平面图是反映露天矿山开采采剥工程现状及采剥计划和地质资料的综合性图纸，是指挥矿山生产的主要图纸之一。比例尺为1：1000或者1：2000,开采范围大时，可根据需要加绘1：5000比例尺图。在矿山现有采剥信息基础上，还应绘制的主要内容有：（一）露天矿山及周边边坡名称、类型、高度、坡度等。（二）矿山断层、褶皱、结构面等地质构造的规模、形状、空间位置。（三）矿山工程地质岩组、不良地质体分布。（四）采空区编号、形成时间、位置、体积、边界、边坡塌陷沉降范围与角度等。采剥工程现状平面图应随采剥工程的进展及时补充填绘。E.2.9采剥工程年末图（含近35年采剥接续计划）采剥工程年末图是反映露天矿山开采采剥工程年度现状及采剥计划和地质资料的综合性图纸，是指挥矿山生产的主要图纸之一。比例尺为1：100O或者1：2000,开采范围大时，可根据需要加绘1：50（）0比例尺图。在矿山现有采剥工程现状平面图基础上，还应绘制的主要内容有：（一）露天矿山及周边边坡位置、类型、高度、坡度等。（二）矿山断层、褶皱、结构面等地质构造的规模、形状、空间位置。（三）矿山工程地质岩组、不良地质体分布。（四）采空区编号、形成时间、位置、体积、边界、边坡塌陷沉降范围与角度等。采剥工程年末图应随采剥工程的进展及时补充填绘。E.2.10工程地质平面图工程地质平面图是反映地质条件最基本的图件，通常以反映工程地质条件为主要内容，应绘制的主要内容有：（一）地层年代及岩性符号、断层名称、性质、产状和破碎带宽度。（二）地表水体、井、泉的分布位置。（三）工程地质岩组划分及编号。（四）边坡工程地质分区及编号。（五）工程地质钻孔的位置、编号及深度，工程地质剖面线的位置与编号。（六）露天边坡开采境界线。（七）采空区编号、形成时间、位置、体积、边界、边坡塌陷沉降范围等。工程地质平面图应随采剥工程的进展及时补充填绘。E.2.11工程地质剖面图工程地质剖面图是反映地质结构的重要图件，通过垂直切分地表，展示剖面上岩层和构造的形态。工程地质剖面图可揭示一定深度范围内的垂向地质结构，根据地质剖面图、勘探资料和试验成果编制，应绘制的主要内容有：（一）地层年代及岩性符号、断层名称、性质、产状和破碎带宽度。（二）工程地质岩组划分及编号。（三）露天开采台阶位置及结构参数。（四）工程地质钻孔位置与地层划分情况。（五）工程地质现场试验位置及结果。（六）取样位置及编号。（七）地下水水位线及其代表的时间、钻孔水位标高。（八）采空区编号、形成时间、位置、体积、边界、边坡塌陷沉降范围与角度等。工程地质剖面图应随采剥工程的进展及时补充填绘。E.2.12水文地质图水文地质图是反映矿山地下水分布、埋藏、转化及其动态特征的地质图件，主要表示地下水类型、产状、性质及其分布状况等。它是反映含水层、隔水层、褶皱、断裂构造等和矿体之间空间关系的主要工具，应绘制的主要内容有：（一）含水层等地下含水体和隔水层的分布、渗透系数、出水量等。（二）地表水体、水文观测站，井、泉、落水洞分布位置、塌陷分布及范围。（三）地质构造，主要表示岩层产状，褶皱名称、轴迹、两翼产状，断层名称、性质、产状和破碎带宽度。（四）水文地质钻孔及其抽水试验、放水试验成果。（五）主要含水层等水位（压）线及其代表的时间、钻孔水位标高。（六）露天采坑开采境界线。（七）空区编号、形成时间、位置、体积、边界、边坡塌陷沉降范围、积水范围和积水量。水文地质图应随采剥工程的进展及时补充填绘。E.2.13排土场平面图和剖面图排土场平面图和剖面图是反映排土场各隐蔽致灾因素总体分布位置的综合性图纸。比例尺为1:1000或者1:2000,排土场范围大时，可根据需要加绘1：5000比例尺图。应绘制的主要内容有：（一）排土场名称、等级、容积、台阶高度及坡比、平台宽度、堆置高度。（二）排土场地基持力层及以上岩土分布范围及特征、地下水位。（三）典型排弃物料的岩性组成。（四）补充勘探钻孔的位置、测试和试验钻孔信息。（五）排土场周边地表水体的类型、水量和汇水区面积等信息。（六）排土场截排洪沟、排渗盲沟等设施分布情况。排土场平面图和剖面图应随排土的进展及时补充填绘。E.2.14尾矿库隐蔽致灾因素普查平面图尾矿库隐蔽致灾因素普查平面图应基于已有图纸绘制，主要反映各隐蔽致灾因素总体分布位置及特征。比例尺一般为1:1000或1：2000,尾矿流域范围大时，可根据需要加绘1：5000比例尺图。应绘制的主要内容有：（一）断层的走向线、倾向、倾角，断层破碎带的平面分布范围、充填物名称等信息。（二）地表水体的平面位置、类型、范围轮廓线、最大深度值、水量、渗流量、渗流位置等信息。（三）不良地质体的平面位置、类型、边界线、厚度,以及补充性探测中钻孔位置、测试和试验取样位置等信息。（四）特殊性岩土的平面位置、类型、边界线、厚度以及补充性探测中钻孔位置、测试和试验取样位置等信息。（五）尾矿堆积坝软弱层的范围、类型等信息。（六）排洪设施缺陷位置、类型等信息。E.2.15尾矿库隐蔽致灾因素普查投影图尾矿库隐蔽致灾因素普查投影图主要反映各隐蔽致灾因素投影位置及特征，比例尺一般为1：500或者1：1000。应绘制的主要内容有：（一）断层的深度范围、倾向、倾角、地层结构、地下水位线等信息。（二）地表水体的深度范围、水底地形信息、渗漏点高程等信息。（三）不良地质体（不稳定边坡、泥石流）位置、厚度、外坡角、地层岩性、滑动面位置、地下水位线，以及补充性探查中钻孔深度、测试和试验取样位置等信息。（四）不良地质体（溶洞、土洞、采空区）的分布深度、剖面形态、地层岩性、顶板厚度、充填物名称、积水水位线，以及补充性探查中钻孔深度、测试和试验取样位置等信息。（五）特殊性岩土的分布深度、厚度、地层岩性、地下水位线，以及补充性探查中钻孔深度、测试和试验取样位置等信息。（六）尾矿堆积坝软弱层的名称、位置、剖面形态、概化分区，以及补充性探查中钻孔深度、测试和试验取样位置等信息。（七）地下排洪设施缺陷的位置、类型、尺寸，以及补充性探查的位置、测点和取样位置等信息。
