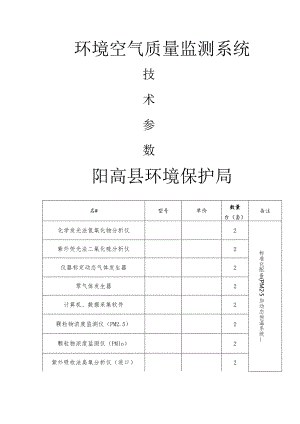

环境空气质量监测系统技术参数.docx

环境空气质量监测系统技术参数阳高县环境保护局名#型号单价数量台（套）备注化学发光法氮氧化物分析仪2标准化配备(PM25加动态恒温系统紫外荧光法二氧化硫分析仪2仪器标定动态气体发生器2零气体发生器2计算机、数据采集软件2颗粒物浓度监测仪（PM2.5）2颗粒物浓度监测仪（PMlo）2紫外吸收法臭氧分析仪（进口）2红外吸收法一氧化碳分析仪（进口）2空气采集系统2管路、接头、钢瓶、减压阀等2大气气象参数测量仪（温度、湿度、风向、风速、气压）2仪器柜6稳压供电系统2全套六参数清单设备技术参数1、设备名称：化学发光法氮氧化物监测仪要求的技术特点和功能：.分析方法化学发光法，对环境空气中的一氧化氮/二氧化氮/氮氧化物进展实时监测，所监测的污染物浓度最高可以到达100ppmO.监测量程：0-50,500,20000ppb,可设置又量程自动切换.零点噪声限:0.2PPb（60秒平均时间）.最低检出限：0.4PPb（60秒平均时间） .零点漂移限：LoPPb/24小时 .标点漂移限：1%（满量程）/24小时.响应时间：60秒（10秒平均时间），90秒（60秒平均时间），300秒（300秒平均时间） .精度限值：0.4ppb（500ppb量程） .线性限值：1%（满量程） .重现性：<2% .采样流量：恒流0.6升/分钟（标准配置） .运行环境：045。C也可安全运行 .供电电源：220-24OVAC50/60HZ.标准附件分析仪说明书、分析仪远程控制软件，采样管2米、导轨一组、颗粒物过虑器一个，外置可更换枯燥气体药品罐1个.控制方式微处理机控制方式，并有自我诊断及设定功能，自动调零及跨标测试功能；.NO/NOX转换效率>9896.输出RS232和RS485接口及模拟量输出2、设备名称：紫外荧光法二氧化硫监测仪要求的技术特点和功能：.分析方法：紫外荧光法， .监测量程：0-0.05,0.1,0.2,0.5,1,2,5,10,20,50,100ppm可设置双量程自动切换 .零点噪声限：S02：0.5PPB（60秒平均时间） .最低检出限：S02：1.0PPB（60秒平均时间） .零点漂移：±L0PPB24小时 .标点漂移：±1%（满量程）/24小时.响应时间：80秒（10秒平均时间），110秒（60秒平均时间），320秒（300秒平均时间） .精度限值：读数的±1%或Ippb .线性限值：±1%（满量程） .重现性：<2%.采样流量：恒流0.5升/分钟（标准配置）.运行环境：20°C30°C（0°C45°C也可安全运行）.供电电源：220-240VAC50/60HZ.标准附件：分析仪说明书、分析仪远程控制软件，采样管2米、导轨一组、颗粒物过虑器一个.控制方法微处理机控制方式，并有自我诊断及设定功能，自动调零及跨标测试功能；采用紫外脉冲荧光光源.输出：RS232和RS485接口及模拟量输出3、仪器标定动态气体发生器动态技术指标：稀释气入口数：1 源气入口数：3 稀释质量流量控制器：010Lmin 标气质量流量控制器：0100mlmin 流量准确度：±1.0% 流量重复性:0.15%F.S线性：+0.15%F.S气体压力：IoOkPa200kPa响应时间:T9560s稀释率:200：12000：1（标准）臭氧发生准确度：最大输出浓度：lppm最小输出浓度:100ppb响应时间:180秒(95%)精度：设置点的±2%输出通道：3工作环境温度：0404、零气体发生器零气技术指标：零气流量：0Lmin-10Lmin(可扩展)零气压力：通常20OkPa水蒸气：露点T5T空气净化器：可除NO、NO2、03、SO2、CO零气组份：S02：<0.5ppbNO：<0.5ppbN02：<0.5ppb03：<1.OppbCO：<IOppb除水方式：自动保护：过热保护泵工作环境温度：040。C5、数据采集系统1、系统软件系统软件的开发立足于根基建设，功能设计上高度浓缩，极大限度减少对操作系统的要求，几乎不依赖于其它应用软件的支持，运行环境要求低，易于安装、使用和维护，属绿色环保软件，适宜于长期稳定运行。2、子站硬件要求采用工业级控制计算机，分辨率：800X600/1024X768,集成或独立LCD面板和控制机箱，IG抗振保护，铝质不锈刚前面板、符合IP65nema4标准，采用工业专用电源，至少CPUl.66G/千兆网口/4串口VGA512内存/320G/4个USB接口硬盘以上配置。3、子站软件要求数据采集软件的开发立足于根基建设，功能设计上高度浓缩，极大限度减少对操作系统的要求，几乎不依赖于其它应用软件的支持，运行环境要求低，易于安装、使用和维护，属绿色环保软件，适宜于长期稳定运行。测试工程可以由用户设置组态，适应不同的子站配置。可对一次仪表输出模拟信号采集，并进展A/D转换。可通过RS485口直接采集带通讯功能的一次仪表的数据。可连接MoDEM（调制解调器）通过线路与中心站远程联系，实现数据传输及控制。可每分钟采集三次数据，图形动态显示，以分钟平均值为基本数据，自动生成数据文件。 *软件带有风向玫瑰图，显示直观方便。 可查阅任意一日的原始数据，统计小时平均值及污染指数，生成日报、周报、月报、年报等，并可打印输出。 可将任意一日的原始数据和统计小时均值以文本文件导出。 可以控制一次仪表的调零和校准操作。 可主动呼叫向远程发送任意一日任意时段的数据。中心站软件 测试工程可以由用户设置组态，适应不同的子站配置。 可连接MODEM（调制解调器）通过公用系统（PSDN）与子站系统连接，实时观察子站的监测，图形动态显示。 可远程调传子站任意时段的历史数据。 可远程控制子站校零、校标或校准时钟等操作。 子站数据调入中心站后，可查阅任意子站任意一日的原始数据，统计小时平均值及污染指数，生成日报、周报、月报、年报等，并可打印输出可将各子站的统计日报数据转入年度数据库，以进一步编辑处理,导出为可上报的国家标准要求的数据库文件，如：生成日报、周报、月报、年报等。 丰富多变的图表处理功能，可供用户生成各种图表观察或打印 可主动呼叫及向远程发送任意一日任意时段的数据可将任意一日的原始数据和统计小时均值以文本文件导出；6、设备名称:大气颗粒物检测仪（测PM2.5）要求的技术特点和功能：.测量模式；：单通道监测（可扩展双通道可换任意切割器）.测量方法：B射线法CM.测量周期：连续实时监测（每秒自动更新）.采样流量：16.7Lmin准确度：W±3%设定流量/24小时.测量范围：0T,000ug/m3或0-10,000ugm33路输入（0-5V）.平行性：5%最低检测限：2ug/m3.检测器：光电倍增管闪烁体.浓度显示周期：2-60分钟（可调）默认2分钟.采样记录周期：10-1440分钟（步进为10）默认60分钟.输出量程：0-1OV（步进0.1共100档）默认0-5V .语言：中英文可切换 .噪音：65dB .接口打印：RS232通讯:RS485模拟：2路输出：电流（0-20mA）或电压（0-5V或OTOV）可选3路输入（0-5V） .采用国家和国际认可的B射线测量法 .能测量空气中PMl0、PM5、PM2.5、PMl任意一组的浓度 .能自动判断滤纸负重，有效提高滤纸利用率.采用德国进口真空泵 .数据能通过GPRS无线传送（选配）.多台仪器间还提供有ZigBee无线传送方式，能实现相互间自动组网（选配） .触摸、键盘两种操作方式 .停电后，来电能自动启动,可查询详细的历史故障报警说明7、设备名称：空气颗粒物浓度监测仪（测PMlO）要求的技术特点和功能： .仪器原理：连续在线B射线法 .采样流量：16.7LminW±3%设定流量/24小时，PID智能控制 .测量范围：（0-0.K0.2、0.5、1、2、5、10）mgm3（可选） .平行性：5% 最低检出限:0.002mgm3 .测量时间：5分钟-24小时可选，默认60分钟.显示更新数据：1分钟（实时每秒扫描计数）默认2分钟.校准方法：标准膜，B射线法.检测器：光电倍增管闪烁体.语言：中英文可任意切换.操作：触摸和键盘两种方式.输出：1）打印：RS2322）通讯：RS485,ZiBee无线通讯3）模拟：2路输出，电流（0-20mA）；电压（0-5V或OTOV）可选;3路输入（0-5V,0-20mA可选）.控制单元：1）能对校准时钟的频率进展手动调整2）采用32位ARM高稳定控制芯片3)停电后，来电自动启动13.可查询详细的历史故障和报警信息说明.滤纸传送方式：采样滤纸传动采用多位光电位移检测系统，确保走纸精度，以保证测量精度并抑制了颗粒物浓度监测仪普遍存在的卡纸、打滑现象。智能判断滤纸负重，大幅提高滤纸利用率*.采样测量一体，采样通道和测量通道同步进展，无走带定位误差可扩展性强，可扩展PM5、PM2.5采样，PMl0、PM5、PM2.5切割器具有国家权威部门的检测报告8、设备名称：臭氧气体(O3)分析仪要求的技术特点和功能：仪器须经过国家或国际公认质量认证，设备生产厂家需具有IS09001,IS014001, 具有环境保护部环境监测仪器质量监视检测中心的检测报告 分析仪输出的资料应能够自动换算为标态下污染物浓度； 仪器应具有良好的抗干扰能力； 分析方法：紫外光度法 *监测量程：0-0.05,0.1,0.2,0.5,1,2,5,10,20,50,100,200ppm *样品池：双光池检测 零点噪声：0.25ppbRMS(30秒平均时间) 最低检出限：0.50ppb 零漂(24hour)：<1.0ppb 跨漂（24hour）：<1%满量程 响应时间：20s（10s平均） 精度限值：读数的±1% 线性限值：±1%（满量程） 采样流量：上3升/分钟（标准配置） *显示及控制：大屏幕液晶显示；具有可用户定义的“软键功能;在局域网上可被远程访问和下载分析结果 *远程控制：能够远程设置所有的仪器参数和完全操作仪器；需随机附带远程控制软件 通讯：具备模拟、数字和TCP/IP网络接口，并且开放通讯协议 仪器维护：仪器模块化设计，具有便于维护的设计；包括电位器的调整，所有参数通过菜单设置，不需要翻开机箱 运行环境2030（045也可安全运行） 外型尺寸：566×482×220MM（L×W×H） 供电电源：220-240VAC5060Hz9、设备名称:一氧化碳（CO）分析仪要求的技术特点和功能： 经过国家或国际公认质量认证，设备生产厂家需具有IS09001,IS014001, 具有环境保护部环境监测仪器质量监视检测中心的检测报告 分析仪输出的资料应能够自动换算为标态下污染物浓度； 仪器应具有良好的抗干扰能力； *分析方法：气体滤波红外吸收法 *量程：0-1,2,5,10,20,50,100,200,500,1000,2000,5000,10000PPm 最低检出限:0.04PPM 零点噪音：0.02ppmRMS（30秒平均时间） 零点漂移:<0.Ippm/24小时 标点漂移：±1%（满量程）/24小时 响应时间：60秒（30秒平均时间） 精度限值：±0.05PPM或读数的±1% 线性限值：±1%（满量程，IoOOPPM以下） 重现性：<2% 采样流量：0.5-20升/分钟 运行环境：20。C30（TC45也可安全运行） *显示及控制：大屏幕液晶显示；具有可用户定义的“软键功能;在局域网上可被远程访问和下载分析结果 远程控制：能够远程设置所有的仪器参数和完全操作仪器；需随机附带远程控制软件 *通讯：具备模拟、数字和TCP/IP网络接口，并且开放通讯协议 仪器维护：仪器模块化设计，具有便于维护的设计；包括电位器的调整，所有参数通过菜单设置，不需要翻开机箱 外型尺寸:566×482×220MM（L×W×H）供电电源：220-240VAC5060Hz10、采样系统 空气在采样管滞流时间小于20秒 空气采样管长度根据站房要求而定，采样管材料为不锈钢管，具有可控温保温系统，也可根据用户要求配聚四氟乙烯或硼硅酸盐玻璃采样管。 PMl0、PM2.5采样管带有控温恒温保温功能，长度根据站房要求而定。 标准系统机柜，有推拉式滑道，方便仪器的安装与维护。11、设备名称：大气自动监测气象仪要求的技术特点和功能： 超声波风速风向仪，温湿度，大气压一体的气象五参数集成在一起的.数字输出LUFFT-UMB协议！、采用超声波技术，可免去常用测量仪器的机械磨损，准确度更fO温度1、原理：负温度系数2、测量范围：-50603、准确性：±0.2相对湿度1、原理：电容式2、测量范围：0100%相对湿度3、准确性：±2%相对湿度气压1、原理：MEMS电容式2、测量范围：3001200百帕3、准确性：±0.3百帕风向1、原理：超声波2、测量范围：03603、准确性：±3风速1、原理：超声波2、测量范围：060米/秒3、准确性使用最高值：测量值加减0.3米/秒或3%4、加热：直流电压24伏特，功率60伏安基本信息1、接口：RS485,双线连接方式，半双工2、操作功率：直流电压24伏特+T0%V3伏安3、操作湿度范围：0100%4、操作温度范围：-40-60。C5、加热：直流电压24伏特，功率25伏安
