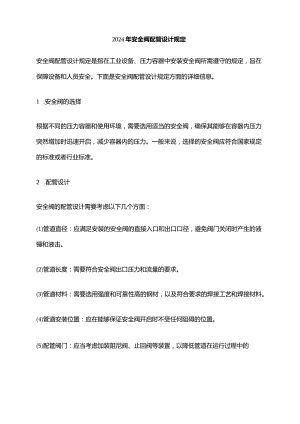

2024年安全阀配管设计规定.docx

2024年安全阀配管设计规定安全阀配管设计规定是指在工业设备、压力容器中安装安全阀所需遵守的规定，旨在保障设备和人员安全。下面是安全阀配管设计规定方面的详细信息。1 .安全阀的选择根据不同的压力容器和使用环境，需要选用适当的安全阀，确保其能够在容器内压力突然增加时迅速开启，减少容器内的压力。一般来说，选择的安全阀应符合国家规定的标准或者行业标准。2 .配管设计安全阀的配管设计需要考虑以下几个方面：(1)管道直径：应满足安装的安全阀的直接入口和出口口径，避免阀门关闭时产生的液锤和液击。(2)管道长度：需要符合安全阀出口压力和流量的要求。(3)管道材料：需要选用强度和可靠性高的钢材，以及符合要求的焊接工艺和焊接材料。(4)管道安装位置：应在能够保证安全阀开启时不受任何阻碍的位置。(5)配管阀门：应当考虑加装阻尼阀、止回阀等装置，以降低管道在运行过程中的震动等作用。(6)配管支架：需要考虑应力、变形和承重等因素，做好配管支架的设计和安装工作。3 .安装要求(1)安全阀必须垂直安装。(2)安全阀建议采用法兰连接，配套使用标准密封垫和螺栓紧固。(3)安全阀与压力容器的法兰和管道的法兰均应与阀门本体联接刚性，安装前应进行预紧力矩，以避免安全阀脱落或位移。(4)安全阀安装时应避免受到外力、温度变化等因素的影响。(5)安全阀应有容错量范围，以确保其在紧急情况下可以正常开启。综上所述，合理的安全阀配管设计和正确的安装方式，可以充分保障工业设备和压力容器的安全性能，降低意外事故发生的概率。在安全阀的选型和设计过程中，还需要充分考虑压力容器、工艺特性，以及国家和行业标准规定，确保设施符合相关安全要求。
