风系统平衡调适程序.docx

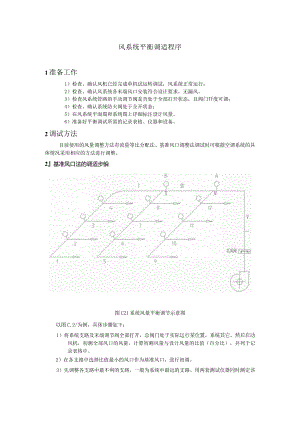

风系统平衡调适程序1准备工作1）检查、确认风机已经完成单机试运转调试，风系统正常运行；2）检查、确认风系统各末端风口安装符合设计要求，无漏风。3）检查风系统管路的手动调节阀是否处于全部打开状态，且阀门开度可调；4）检查、确认系统防火阀处于全开状态；5）在风系统平面图和系统图上详细标注设计风量。6）准备好平衡调试所需的记录表格、仪器和设备。2调试方法目前使用的风量调整方法有流量等比分配法、基准风口调整法调试时可根据空调系统的具体情况采用相应的方法进行调整。2基准风口法的调适步躲图C21系统风量平衡调节示意图以图C.2/为例，具体步骤如下：1）将系统支路及末端调节阀全部打开，总阀门处于实际运行某位置，系统其它。然后启动风机，初测全部风口的风量，计算初测风量与设计风量的比值（百分比），并列于记录表格中。2）在各支路中选择比值最小的风口作为基准风口，进行初调。3）先调整各支路中最不利的支路，一般为系统中最远的支路。用两套测试仪器同时测定该支路基准风口（如风口1）和另一风口的风量（如风口2）,调整另一个风口（风口2）前的调节阀，使两个风口的风量比值近似相等；之后，基准风口的测试仪器不动，将另一套测试仪器移到另一风口（如风口3）,再调节另一风口前的调节阀，使两个风口的风量比值近似相等。如此进行下去，直至此支路各个风口的风量比值均与基准风口的风量比值近似相等为止。4）同理调整其它支路，各支路的风口风量调整完后，再由远及近，调整两个支路（如支路I和支路II）上的手动调节阀（如手动调节阀B）,使两支路风量的比值近似相等，如此进行下去。5）各支路送风口的送风量和支路送风量调适完后，最后调节总送风道上的手动调节阀，使总送风量等于设计总送风量，则系统风量平衡调试工作基本完成。6）但总送风量和各风口的送风量能否达到设计风量，尚取决于送风机的出风率是否与设计选择相符。若达不到设计要求就应寻找原因，进行其它方面的调整。调整达到要求后，在阀门的把柄上用油漆做好标记，并将阀位固定。7）在调适前应将各支路风道及系统总风道上的调节阀开度调至80%85%的位置，以利于运行时自动控制的调节并保证系统在较好的工况下运行。8）风量测定值的允许偏差：风口风量测定值与设计值的允许偏差为15%；系统总风量的测定值应大于设计风量10%,但不得超过20%。2.2流量等比分配法（也称动压等比分配法）此方法用于支路较少，且风口调整试验装置（如调节阀、可调的风口等）不完善的系统。系统风量的调整一般是从最不利的环路开始，逐步调向风机出风段。如图C.2-2所示，先测量支管1和2的风量，并用支管上的阀门调整两支管的风量，使支管I和2风量的比值与二者设计风量的比值近似相等。然后测量并调整支路4和5、支管3和6的风量，使其风量的比值与设计风量的比值都近似相等。最后测量并调整风机的总风量，使其等于设计总风量。这一方法称“风量等比分配法”。调整达到要求后，在阀门的把柄上用油漆记上标记，并将阀位固定。图C.2-2流量等比分配法管网风量平衡图
