电力系统继电保护期末试卷及答案7套.docx

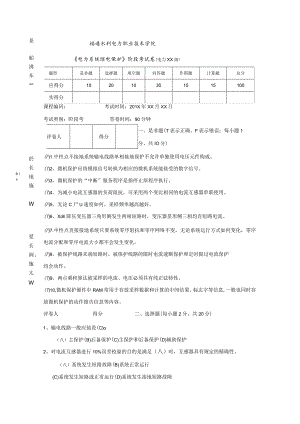

题型是非题选择题填空题问答题作图题计算题总分应得分102010301515100实得分电力系统继电保护阶段考试卷(电力XX级)福通水利电力职业技术学院景舶 沸东课程编码：考试时间：201X年XX月XX日考试类别：阶段考答卷时间：90分钟评卷人得分一、是非题(T表示正确、F表示错误；每小题1分，共IO分)於 长 地 施W(F)1.中性点不接地系统输电线路单相接地保护不允许单独使用电压元件构成。Dn 料(T)2、微机保护应将模拟信号转换为相应的微机系统能接受的数字信号。(F)3、微机保护的“中断”服务程序是指停止原程序执行。(T)4、为减小电流互感器的负荷阻抗，可采用两个变比相同的电流互感器串联使用。(F)5、无论C尸U速度如何，采样频率越高越好。(T)6、XdIl降压变压器三角形侧发生两相短路时，变压器星形侧三相均有短路电流。爱长涧l 施太W(F)7.中性点直接接地系统只要系统零序阻抗和零序网络不变，无论系统运行方式如何变化，零序电流分配和零序电流大小都不会发生变化。(F)8、被保护线路末端短路时，被保护线路的限时电流速断保护和定时限过电流保护均会动作。(T)9、两点乘积算法被采样的电流、电压必须具有纯正弦特性。(T)10,微机保护硬件中RAM常用于存放采样数据和计算的中间结果、标志字等信息,一般也同时存放微机保护的动作报告信息等内容。评卷人得分二、选择题(每小题2分，共20分)1、输电线路一般应装设(C)o（八）主保护(B)后备保护(C)主保护和后备保护(D)辅助保护2、对电流互感器进行10%误差校验的目的是满足（八）时，互感器具有规定的精确性。（八）系统发生短路故障(B)系统正常运行(C)系统发生短路或正常运行(D)系统发生接地短路故障3、电力系统的运行方式分为（D）方式。（A）正常运行和故障运行（B）最大运行和最小运行（C）正常运行、特殊运行（D）最大运行、最小运行、正常运行4、中性点直接接地系统，最常见的短路故障是（D）。（八）金属性两相短路（B）三相短路（C）两相接地短路（D）单相接地短路5、保护用的电流互感器二次所接的负荷阻抗越大，为满足误差的要求，则允许的（B）。（八）一次电流倍数越大一次电流倍数越小（C）一次电流倍数不变（D）一次电流倍数等于16、两点乘积算法，只要知道两个相隔（C）的正弦量的瞬时值，就可以计算出该正弦量的有效值和相位。（八）3（B）2（C）任意角（D）47、输电线路相间短路的电流保护，则应装设（D）保护。（八）三段式电流（B）二段式电流（C）四段式电流（D）阶段式电流8、相间短路保护功率方向继电器采用90°接线的目的是（B）（八）消除三相短路时方向元件的动作死区（B）消除出口两相短路时方向元件的动作死区（C）消除反方向短路时保护误动作（D）消除正向和反向出口三相短路保护拒动或误动9、确定零序速断保护最大零序电流时，应考虑（D）。（八）系统运行方式、相间短路类型（B）接地短路类型和系统运行方式（C）短路点位置（D）系统运行方式、短路类型、短路点位置和电网联接方式10、在不接入调相电阻的情况下，电抗变换器二次输出电压比一次输入电流（8）°。评卷入得分（A）滞后90（B）超前90（C）约0（D）超前约90填空题（每个空格1分,共10分）1、采样定理是指被采样信号中的最高频率信号为（ax，则采样频率人必须2、电力系统整定计算时不考虑过渡电阻的短路，称为短路。答：金属性3、输电线路的短路可分为两类。答：相间短路、接地短路4、反应整个被保护元件上的故障,并能以最短的时限有选择地切除故障的保护称为。答：主保护5、当系统的正、负序阻抗相等时，若接地短路的正序总阻抗大于零序总阻抗，则单相接地短路的零序电流一两相接地短路的零序电流。答：小于6、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为.O答：继电器7、电抗变换器二次绕组接调相电阻的目的是调节输入电流与输出电压间的一o答：相位8、电力系统发生短路故障,当系统中出现正序和负序分量电流时,称为短路。答：两相9、保护用电流互感器除用常规条件选择外，还应进行一校验。答：10%误差曲线10、流过电流互感器一次电流的可能最大值与额定值之比，称为倍数。答：一次电流倍数评卷人得分四、问答题（每小题5分，共30分）1、继电保护装置的作用是什么？答:当被保护元件发生故障时，自动、迅速、有选择地将故障从电力系统切除，以保证其余部分恢复正常运行，并使故障元件免于继续受损害。当被保护元件发生异常运行状态时，经一定延时动作于信号，以使值班人员采取措施。2、在对微机继电保护装置进行哪些工作时应停用整套保护？答：1）微机保护使用的交流电流、电压，开关量输入、输出回路上工作。2）微机保护装置内部作业。3）输入或修改定值时。3、何谓自适应保护？答:能够根据电力系统运行方式和故障状态的变化而实时改变保护性能、特性或定值的保护。自适应继电保护的基本思想是使保护能尽可能地适应电力系统的各种变化,进一步改善保护的性能。4、在过电流保护动作电流整定计算公式中要引入电流继电器的返回系数？在电流速断保护中是否也应引入返回系数？为什么？答:过电流保护动作电流是按躲过负荷电流整定，为保证在相邻线路短路而短路故障被相邻线路保护切除后本线路已起动的过电流保护能可靠返回，因此必须引入返回系数；在电流速断保护中不必引入返回系数，因为速断保护的动作电流是按最大的短路电流整定,能满足选择性的要求。5、继电保护装置由哪些部分组成？各部分的作用是什么？答：继电保护装置由测量部分、逻辑部分和执行部分组成。测量部分是测量被保护对象输入的有关物理量，并与给定值进行比较，根据比较结果，给出逻辑信号，判断保护是否启动；逻辑部分根据测量输出量的大小、性质、输出逻辑状态、出现顺序或它们组合，确定是否使断路器跳闸或发出信号，并将信号传给执行部分；执行部分根据逻辑环节传送的信号，最终完成保护装置所承担的任务。6、怎样用10%误差曲线校验电流互感器？1)根据接线方式，确定负荷阻抗计算;(2)根据保护装置类型和相应的一次电流最大值，计算电流倍数；(3)由已知的10%曲线，查出允许负荷阻抗；(4)按允许负荷阻抗与计算阻抗比较，计算值应小于允许值，否则应采用措施，使之满足要求.评卷人得分五、作图题(每小题5分，共15分)1、绘出图示35AV线路定时限过电流保护单相原理接线图，并说明在被保护线路末端K点发生三相金属性短路故障时，各保护继电器动作行为。答：被保护线路末端三相短路，限时电流速断保护电流元件启动，过电流保护电流元件动作，切除故障。2、用相量分析图示电路是什么序量电压滤过器？已知：Rl=Kxi,X2=y3R2.6加解:）输入负序电压时传，输入正序电压时因输入端为相间电压，零序分量被漉除，由相量图知该滤过器输入负序分量时，输出端无输出，输入正序电压时输出端输出电压与输入正序电压成正比，故为正序电压分量滤过器。3、画出图示单电源升压变压器（设变压器线电压为1）,在星形侧两相短路时的电流分布，并指出电流分布特点。变压器高压侧AB两相短路时，变压器低压侧三相都有短路电流，且三相短路电流不相评卷入得分等，最大相短路电流是最小相的2倍。六、计算题（16分）1、求图示35AV线路AB的无时限电流速断保护动作值及灵敏度。已知系统最大阻抗为8C,最小阻抗为7,可靠系数取1.25,AB线路阻抗为12C。（5分）解：被保护线路末端最大三相短路电流为Iax=37鳖*=1125.6A动作电流I)=1.25×1125.6=1407A最大保护区为Zx=7V-7=8.2,lmax%=×100%=68.3%最小保护区Zt=08=5.15,I%=×100%=42.9%x2×1407max122、图示35匹单电源线路，已知线路AB的最大传输功率为9MW,cos0=0.9；系统等值最小阻抗6Q,最大阻抗6.5Q；线路正序阻抗X=0.4CZm:自启动系数KSs=1.3,返C 30 1 T2回系数=0.9,求AB线路定时限过电流保护动作值及灵敏度。图中阻抗均归算至37AV有名值。(6分)d>H35无，解：根据已知条件，流过线路AB的最大负荷电流为79×10i人I,mnt.=-f=174A43×0.95×35×0.9定时限过电流保护的动作电流为lu=KTMSIl=L2xL3x74=319npKreu),ax0.85保护区末端两相短路最小短路电流为“_.37000=/22(Zsyflar+Zab)2×(6,510)本线路的近后备灵敏系数为Ksen=3.8>1.5满足要求。相邻线路末端两相短路最小短路电流为j(2)_yEs_37000_z<o2(Zs+Zab+Zbc)2x(6.5+70+72)灵敏度为649Ksen=急=2.03>1.2满足要求。相邻线路变压器三相最小短路电流为/-ES-37000_彳60Aknnn"-+ZjX7J6x(6.5+10+30)230灵敏度Km=能=Q7<L2,采用两相两继电器接线，灵敏度不满足要求。319灵敏度KY甥=1.44>1.2,采用两相三继电器接线，灵敏度满足要求。319其动作时间按阶梯原则确定，即比相邻元件中最大的过电流保护动作时间大一个时间级差&。3、求图示网络方向过电流保护动作时间，时限级差取0.5s。并说明哪些保护需要装设方向元件。(5分)答：J=1.55；t5=2.5.vs；t1=3.v；t6=IS；Z4=1.5s；t2=2.55；tl=3s；Z8=3.55；9=2.5o保护2、3、4、6、7应加方向元件。题型是非题选择题填空题问答题作图题计算题总分应得分102010301515100实得分电力系统继电保护阶段考试卷(电力XX级)福通水利电力职业技术学院景舶 沸东课程编码：考试时间：20XX年XX月XX日考试类别：阶段考答卷时间：90分钟评卷人得分一、是非题(T表示正确、F表示错误；每小题1分，共IO分)於 长 地 施W()1、中性点不接地系统输电线路单相接地保护允许单独使用电压元件构成。Dn 料答：T()2、微机保护应将模拟信号转换为相应的微机系统能接受的数字信号。答：T()3、输电线路装设了零序保护之后，相间短路保护可以不必再装设。答：F()4、电力系统不对称短路总会有零序分量。爱长涧l 加太端答：F()5、母线电压互感器的开口三角输出的电压是零序电压。答：T()6、XdIl降压变压器三角形侧发生两相短路时，变压器星形侧三相均有短路电流。答：T()7、中性点直接接地系统只要系统零序阻抗和零序网络不变，无论系统运行方式如何变化，零序电流分配和零序电流大小都不会发生变化。答：F()8、被保护线路末端短路时，被保护线路的限时电流速断保护和定时限过电流保护均会动作。答：F)9、两点乘积算法被采样的电流、电压必须具有非正弦特性。答：F（）10、一般来说，同一网络的相间短路的后备保护动作时间比零序后备保护的动作时间长。答：T评卷人得分二、选择题（每小题2分，共20分）1、输电线路一般应装设（）o（八）主保护（B）后备保护（C）主保护和后备保护（D）辅助保护答：C2、对电流互感器进行10%误差校验的目的是满足（）时，互感器具有规定的精确性。（八）系统发生短路故障（B）系统正常运行（C）系统发生短路或正常运行（D）系统发生接地短路故障答：A3、电力系统的运行方式分为（）方式。（A）正常运行和故障运行（B）最大运行和最小运行（C）正常运行、特殊运行（D）最大运行、最小运行、正常运行答：D4、中性点直接接地系统，最常见的短路故障是（）。（八）金属性两相短路（B）三相短路（C）两相接地短路（D）单相接地短路答：D5、保护用的电流互感器二次所接的负荷阻抗越大，为满足误差的要求，则允许的（）。（八）一次电流倍数越大（B）一次电流倍数越小（C）一次电流倍数不变（D）一次电流倍数等于1答：B6、两点乘积算法，只要知道两个相隔（）的正弦量的瞬时值，就可以计算出该正弦量的有效值和相位。（八）13（B）2（C）任意角（D）4答：C7、输电线路相间短路的电流保护，则应装设（）保护。（八）三段式电流（B）二段式电流（C）四段式电流（D）阶段式电流8、相间短路保护功率方向继电器采用90°接线的目的是()。（八）消除三相短路时方向元件的动作死区(B)消除出口两相短路时方向元件的动作死区(C)消除反方向短路时保护误动作(D)消除正向和反向出口三相短路保护拒动或误动答：B9、确定零序速断保护最大零序电流时，应考虑()。（八）系统运行方式、相间短路类型(B)接地短路类型和系统运行方式(C)短路点位置(D)系统运行方式、短路类型、短路点位置和电网联接方式答：D10、在不接入调相电阻的情况下，电抗变换器二次输出电压比一次输入电流()°。（八）滞后90(B)超前90(C)约0(D)超前约90答：B评卷人得分三、填空题(每个空格1分，共10分)1、采样定理是指被采样信号中的最高频率信号为了max，则采样频率人必须答：22人2、电力系统整定计算时不考虑过渡电阻的短路，称为短路。答：金属性3、输电线路的短路可分为两类。答：相间短路和接地短路故障4、反应整个被保护元件上的故障,并能以最短的时限有选择地切除故障的保护称为O答：主保护5、当系统的正、负序阻抗相等时，若接地短路的正序总阻抗大于零序总阻抗，则单相接地短路的零序电流两相接地短路的零序电流。答：小于6、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为。答：继电器7、电抗变换器二次绕组接调相电阻的目的是调节输入电流与输出电压间的。答：相位8、电力系统发生短路故障,当系统中出现正序和负序分量电流时,称为短路。答：相间不对称9、DL代表继电器。答：电磁型的电流10、流过电流互感器一次电流的可能最大值与额定值之比，称为一倍数。答：一次电流评卷人得分四、问答题（每小题5分，共30分）1、继电保护装置的作用是什么？答:当被保护元件发生故障时，自动、迅速、有选择地将故障从电力系统切除，以保证其余部分恢匏正常运行，并使故障元件免于继续受损害。当被保护元件发生异常运行状态时，经一定延时动作于信号，以使值班人员采取措施。2、能否单独地使用低电压元件构成线路相间短路保护？其原因是什么？答：单独采用低电压元件不能作为线路相间短路保护。当电压互感器断线保护回误动，同母线上有多回路时，无法正确判断故障线路。3、用哪些方法可以调整电磁型电流继电器定值？答：调整动作电流可采用：（1）改变线圈连接方式；（2）改变弹簧反作用力：（3）改变舌片起始位置。4、继电保护装置由哪些部分组成？各部分作用是什么？答：继电保护装置Fh测量部分、逻辑部分和执行部分组成。测量部分根据测量被保护对象输入电气量，与整定值进行比较，根据比较结果给出逻辑信号，判断保护是否应该启动；逻辑部分根据测量环节输出量的大小、性质、输出逻辑状态、出现的顺序，确定跳闸或发信号；执行部分根据逻辑传送的信号，最终完成保护装置所担负的任务。5、何谓继电器的启动？何谓继电器的动作？答:继电器的启动部分由正常位置向动作开始运动，使正常位置时的功能产生变化，称为启动。继电器完成所规定的任务，称为动作。6、为何两相两继电器接线方式被广泛应用在中性点非直接接地电网的相间短路保护？答：不完全星形接线能反应各种相间短路，且接线简单；对于两平行线路的两点接地，当两线路保护的动作时间相同时，2/3的机会只切除一条线路。评卷人得分五、作图题（每小题5分，共15分）1、绘出图示35AV线路定时限过电流保护单相原理接线图，并说明在被保护线路末端K点发生相间短路故障时，阶段式电流保护电流继电器动作行为。M+35kVQF解：被保护线路末端发生相间短路故障时，故障相限时电流速断、过电流保护的电流继电器启动，由限时电流速断保护切除故障。2、用相量分析图示电路是什么序量电压漉过器？已知：R=6X,X2=43R2o3、用相量分析图示电路为什么序量电流滤过器？解：由相量图知，正序分量输出为=U也一,“二2。对，负序输出为零。零序分量经补偿后已滤除，因此是正序电流滤过器。（C）加货序电流相盘图评卷入得分六、计算题（16分）1、求图示35AV线路AB的无时限电流速断保护动作值及灵敏度。已知系统最大阻抗为9,最小阻抗为7C,可靠系数取1.25,AB线路阻抗为00（4分）解：被保护线路末端最大三相短路电流为I3lax=J，界丁=1256.6A动作电流I'=1.25×1256.6=1570.8AOp最大保护区为Zx=37000/?-7=6.6,lnax%=-×100%=66%1570.810最小保护区Z=37000-9=2.78,I%=X100%=27.8%x2×1570.8,ax102、图示35攵V单电源线路，已知线路AB的最大传输功率为9MW,cos0=O.9;系统等值最小阻抗6Q,最大阻抗6.5Q；线路正序阻抗Xl=O.4CZm:自启动系数KSS=1.3,返回系数=0.9,求AB线路定时限过电流保护动作值及灵敏度。图中阻抗均归算至37AV有名值。(6分)-ABC30QD必上至如卜驹h113O-351索30fTl解：根据已知条件，流过线路AB的最大负荷电流为9×iL max y3×0.95×35×0.9= 174A定时限过电流保护的动作电流为1 op“1 L.maxKre1,2xl3×174 = 319A0.85保护区末端两相短路最小短路电流为r(2)CES37000=122IA2(Z"Za32×(6,5-10)本线路的近后备灵敏系数为KM=嘿=38>U满足要求。相邻线路末端两相短路最小短路电流为1(2):37000kmin=2(4,四+Zab+Z=J=2x(6.5+10+12)灵敏度为649Ksen=N=2.03>1.2满足要求。319相邻线路变压器三相最小短路电流为， E (Ze+ Zab+ XQ 537000x(6.5 +10 ÷ 30)=46OA230灵敏度Ksen=瑞=0.7<1.2,采用两相两继电器接线，灵敏度不满足要求。=%=L44>1.2,采用两相三继电器接线，灵敏度满足要求。其动作时间按阶梯原则确定，即比相邻元件中最大的过电流保护动作时间大一个时间级差&。3、网络如图所示，已知：线路MN(MffliJ)和NP均装有三段式电流保护，它们的最大负荷电流分别为120A和IooA,负荷的自起动系数均为1.8；线路MN第11段保护的延时允许大于1s；可靠系数KL=I.25,K*=1.15;A电源的XW=/50,XsMmin=20：B电源的X$n.皿=20,XsN.,nitl=25；其它参数如图。试决定：线路MN(MiM)限时电流速断保护动作电流及灵敏度。(5分)解：保护加方向元件，相邻线路末端最大短路电流为W5?啰°=VnOA国后引+2句相邻线路速断动作电流为5=25x1720=2150A最小分支系数Kkmin=/=3.2E更由咕/_K向j_1.15义2150”？A动作电流Iop-13杈-773Ab.n,inJ灵敏度K,=.=1.25,动作时间一个时限级差。2×60×773聚海 越) 太 絮电力系统继电保护期末试卷(电力XX班)题型是非题选择题填空题问答题作图题计算题总分应得分10305251218100实得分课程编码：B020198考试时间：20IX年 月 日考试类别：期末试卷答卷时间：120分钟评卷人得分一、是非题(T表示正确、F表示错误；每小题1 分,共10分)(尸)1、在输电线路的保护区内发生短路时，流过保护安装处短路电流与短路点的短路 电流相同。(F )2、当系统正序和负序阻抗相等时，计算两相接地零序电流的公式是福通水利电力职业技术学院F聚 长 物 加 -JC-邪咪二»Sr(其中EV为电源相电势)。2Zj+Zo(T)3、中性点直接接地系统发生金属性单相接地故障时，故障点特殊相正序、负序、零序电流大小相等，方向相同。(T)4、采用长时发信方式时，高频电流的消失代表高频信号。(F)5、微机保护零序电压只能由电压互感器开口三角形绕组获得，不能用计算方法得到。(F)6、系统发生振荡且b=18(时，振荡电流最大，振荡中心电压为零。(T)7、电力系统接地短路总会出现负序分量。出所Ko赛由绑(T)8、只要改变单相式负序电压滤过器的接入相序，就可以作为正序电压滤过器使用。(T)9、两点乘积算法被采样的电流、电压必须具有纯正弦特性。(F)10、输电线路保护区范围内发生短路时,方向阻抗继电器动作阻抗与测量阻抗相等。评卷人得分二、选择题(每小题2分共30分)1、电抗变换器在不接入调相电阻的情况下，变换器二次输出电压比一次输入电流(A)。（八）超前约90(B)超前90'(C)约O-(D)滞后约9。2、KdIl接线的单电源降压变压器，在三角侧发生AB两相短路时，星形侧A相短路电流的标幺值(D)短路点短路电流的标幺值。（八）等于等于2/后倍(C)小于(D)等于1J倍3、若为线路一变压器组，则要求线路的瞬时电流速断保护应能保护线路(B)。（八）10%20%（B）1OO（C）75%（D）50%4、在中性点不接地系统中，输电线路过电流保护作为相邻变压器远后备保护的接线宜采用（C）接线。（八）两相两继电器（B）三相完全星形（C）两相三继电器（D）两相电流差5、短线路与相邻长线路配合，距离保护（D）容易满足要求。（八）可靠性（B）快速性（C）灵敏度（D）灵敏性和快速性6、单电源线路相间短路故障点存在过渡电阻时，反应相间短路故隙的阻抗继电器测量到附加阻抗（B（八）呈电感性质（B）呈电阻性质（C）呈电容性质（D）无法确定7、电力系统振荡闭锁装置，在系统正常运行时，（。）。（八）不应闭锁保护（B）是否闭锁保护不确定（C）应退出保护装置（D）应可靠闭锁保护8、影响距离保护正确动作的分支系数与网络接线方式有关，其值（O）。（八）大于1（B）等于1（C）小于1（D）可能大于1或等于1或小于19、（八）的出现是接地故障区别于正常运行、过负荷、系统振荡及相间短路的基本特征。（八）零序分量（B）正序突变量（C）正序分量（D）负序分量10、确定零序电流速断保护最小零序电流时，应考虑（C）。（八）系统运行方式、相间短路类型（B）短路点位置（C）系统运行方式、短路类型、短路点位置和电网联接方式（D）接地短路类型11、输电线路纵联差动保护可作线路的（A）o（八）主保护（B）限时速动保护（C）后备保护（D）辅助保护12、距离保护阻抗继电器的工作电压U4=-乙Z.m，被保护线路发生短路故障时，保护动作判据是工作电压（B）。（八）0（B）0（C）>0（D）<013、当整定阻抗角等于短路阻抗角时，方向阻抗继电器的动作阻抗（C）。（八）小于整定阻抗（B）大于测量阻抗（C）等于整定阻抗（D）与整定阻抗、测量阻抗相等14、输电线路的横联差动保护可作为（C）的主保护。（八）单电源线路（B）双电源线路（C）平行线路（D）单电源环形网络线路15、微机保护中，每周波采样20点，则（A）o（八）采样间隔为ImS,采样频率为100OHz（B）采样间隔为5/3ms,采样频率为JOOOHz（C）采样间隔为/小，采样频率为/200”Z（D）采样间隔为/.54ms,采样频率为/2MyZ评卷人得分三、填空题（每个空格1分，共5分）1、保护用电流互感器除用常规条件选择外，还应进行校验。答：10%误差2、输电线路的短路可分为两类。答:相间短路和接地短路3、单相式负序电压滤过器滤掉零序电压通常采用输入端接入的方法。答：输入端加入相间电压4、输电线路相间短路保护功率方向继电器采用90°接线，其目的是防止造成保护拒动。答:防止保护安装出口处两相短路方向元件动作死区5、方向阻抗继电器按其比较原理不同，可分为两种。答：比较绝对值和比较相位评卷人得分四、问答题(每小题5分共25分)1、何谓主保护、后备保护和辅助保护？答：(1)能反应整个保护元件上的故障，并能以最短延时有选择地切除故障的保护称为主保护。(2)主保护或其断路器拒动时，由于切除故障的保护称为后备保护。(3)为补充主保护和后备保护的不足而增设的比较简单的保护称为辅助保护。2、中性点不接地系统线路发生单相金属性接地时，电网电流、电压有哪些特点？答：(1)故障相电压为零，非故障相对地电压升高为线电压；(2)同一电压级的全电网均出现相同的零序电压；(3)故障相电容电流为零，非故障相对地电容电流增大倍，使电网出现零序电流;(4)非故障线路保护安装处零序电流为本线路电容电流，故障线路保护安装处零序电流为所有非故障线路电容电流总和；(5)故障线路与非故障线路零序电流大小不同，方向相反。3、距离保护由哪些元件构成？各元件作用是什么？答：启动元件、方向元件、测量元件和时间元件组成。启动元件在发生故障时瞬间启动保护;方向元件保证保护动作的正确性；测量元件是测量保护安装处到短路点距离；时间元件是根据预定的时限特性动作，保证动作的选择性。4、为什么输电线路要装设专门的反应零序量的接地保护？答：因为零序保护具有接线简单、灵敏度高、动作迅速和保护区稳定等一系列优点，且据统计，在中性点直接接地电网中，接地故障占故障次数的99%以上,因此反应接地故障的保护是高压电网中重要的保护，所以应装设专门的接地保护。5、平行线路横差保护及电流平衡保护的使用条件是什么？答：横差保护可以用在电源侧，也可以应用在非电源侧；电流平衡保护只能在电源侧使用,非电源不能采用。评卷人得分1、用相量分析图示电路为何序（正序、负序）量电流滤过器？五、作图题（每小题4分，共12分）（b）加正序电流时相星图结论：由相量图知，加入正序分量时有输出，加入负序分量时无输出，即为正序分量滤过器。2、若线路短路阻抗角为70°,功率方向继电器内角为30°,功率方向继电器采用90°接线,画出被保护线路三相短路时A相功率方向继电器的动作区°答：0=瓦评卷入得分六、计算题（每小题6分，共18分）1、求图示35AV线路A5的无时限电流速断保护动作值及灵敏度。已知系统最大阻抗为9,最小阻抗为7C,可靠系数取1.25,AB线路阻抗为100解：被保护线路末端最大三相短路电流为Iax=J，界丁=1256.6A动作电流I'=1.25×1256.6=1570.8A最大保护区为Zr=37。/C7=6.6,lmax%=-×100%=66%x1570.8ma10470009/7?最小保护区Zv=-9=2.78,I%=×100%=27.8%x2×1570.8maxIO2、如图示输电网路,在各断路器上装有过电流保护，已知时限级差为0.5s。为保证动作的选择性，确定各过电流保护的动作时间及哪些保护要装设方向元件。保护1、保护2、保护3、保护5、保护6需装设方向元件。3、图示网络，已知线路正序阻抗为Z=0.4Am,在平行线路装有保护全长的无时限电流速断保护，MN线路装设距离保护，可靠系数Ke=Q85,试求M侧距离保护H段动作值及灵敏度。zu.max = 20 Q解：保护2距离I段动作整定为N,1=085×0.4×70=23.8Q平行线路最小汲出系数为K汲,=写=0.575最小助增系数为K助加加=2"黑6=2.6总最小分支系数为KQnIM=K汲.*Kw=0.575x2.6=1.495保护1距离II段整定值为Z*=0.85×(16+L495×23.8)=43.8Q16438灵敏度KWfJ=纪©=2.74福通水利电力职业技术学院裁) 榆 絮题型是非题选择题填空题问答题作图题计算题总分应得分10201536712100实得分电力系统继电保护第二学期期末试卷(电力XX班)课程编码：B020198考试时间：201X年 月 日评卷人得分考试类别：期末考试答卷时间：100分钟一、是非题(T表示正确、F表示错误；每小题1分，共10分)辍出on 小 料地她-JL.邪(T) 1、微机母线差动保护的实质就是基尔霍夫第一定律，将母线当作一个节点。(F )2、变压器采用纵联差动保护作为主保护后，不必装设瓦斯保护。(T )3、变压器采用微机差动保护时，对匕11接线变压器允许在变压器低压侧进行相爱出 所 施-Qx位补偿。(F )4、为防止发电机定子绕组匝间短路故障，必须装设横差保护。(F )5、"OAV及以上双母线和分段母线，不必装设专用的母线保护。(F )6、变压器纵联差动保护能正确反应绕组匝间短路。(T )7、发电机纵联差动保护当短路故障点存在过渡电阻时保护存在动作死区。(T )8、反应定子不对称故障的故障分量保护用转子回路中产生的2次谐波分量电流来判 断故障，其判据应分为并列前和并列后两种情况进行。(F )9、由于纵联差动保护性能优良，所以发电机、变压器和母线广泛使用纵差保护作 为接地短路的主保护。(T )10,直流电桥式励磁回路两点接地保护当第二故障点离第一个故障点较近时，保护评卷入得分存在动作死区。1、变压器的瓦斯保护不能反应(B二、选择题(每小题2分，共20分)0（八）变压器油箱内的故障(B)引出线短路(C)变压器油箱内故障和油面降低(D)油面降低2、变压器采用复合电压启动的过电流保护时，低压元件灵敏度与(B)<.（八）变压器连接组别有关(B)变压器连接组别无关（C）短路点位置无关（D）短路类型有关3、在中性点直接接地系统中，降压变压器的过电流保护宜采用（D）接线。（八）两相式（B）两相三继电器（C）两相电流差（D）三相完全星形4、降压变压器后备保护采用复合电压启动的过电流保护时，电流元件应接于（B）的电流互感器二次回路上。（八）低压侧（B）高压侧（C）负荷侧（D）发电机出口5、变压器负序电流和单相式低电压启动的过流保护，单相式低电压过电流保护用于反应（C）故障。（八）相间短路（B）单相接地短路（C）三相短路（D）两相接地短路6、三相变压器励磁涌流大小与铁芯的剩余磁通（B）有关。（八）大小（B）大小和方向（C）方向（D）铁芯面积7、发电机低电压过电流保护，电流元件应采用（八）接线。（八）完全星形（B）不完全星形（C）两相三继电器（D）两相电流差8、发电机低电压过电流保护，电压元件应接在（A）电压互感器二次回路上。（八）发电机出口（B）发电机母线（C）变压器高压侧（D）发电机出口或母线9、微机母线完全电流差动保护，连接在母线上所有元件可装设具有（C）的电流互感器。（八）同变比（B）同变比和同特性（C）不同变比（D）同等级10、三侧都有电源的三绕组变压器过负荷保护，应在（C）装设过负荷保护。（八）高、低压侧（B）中、低压侧（C）高中、低三侧（D）高、中压侧评卷人得分三、填空题（每个空格1分，共15分）1、发电机采用什么型式的相间短路后备保护由发电机容量及保护灵敏度决定。2、电流比相式母线差动保护，它是利用比较支路电流相位来区分母线短路、正常运行及区外短路。3、单母线分段接线的双绕组变压器，相间短路后备保护第一时限应断开分段断路器，第二时限断开变压器断路器。5、反应发电机定子匝间短路可采用横联差动保护外，还可装设反映零序电压和转子回路二次谐波电流的匝间短路保护。6、发电机定子绕组匝间短路，纵差动保护不会动作。7、变压器复合电压启动的过电流保护，负序电压主要反应不对称短路故障，正序电压反应三相对称短路故障。8、发电机励磁回路用定期检测装置来检测一点接地故障时，在励磁绕组里点附近发生接地故障，则无法检测出来。9、微机母线保护可分差动原理和相位原理,差动原理保护实质就是基尔霍夫电流第一定律,将母线当做一个节点。10、元件固定连接的双母线电流保护主要的缺点是：当固定连接破坏时，保护会出现误动。11、电流相位比较法是电流差动法的一种特殊情况，它只利用了电流相量中的相位信息，舍去了幅值信息。12、变压器纵联差动保护因变压器各侧电流互感器型号不同而产生不平衡电流，解决办法是整定计算时引入同型系数。13、反应基遗雯庄电压和三次遭遗电压可构成发电机定子M%接地保护。评卷人得分四、问答题（每小题6分，共36分）1、发电机相间短路后备保护有哪些方案？答：（1）过电流保护；（2）低电压过电流保护；（3）复合电压起动的过电流保护；（4）负序电流保护（定时限负序电流保护；反时限负序电流保护）。2、造成发电机失磁的主要原因有哪些？答：（1）励磁供电电源故障；（2）励磁回路开路；（3）发电机励磁绕组短路；（4）自动调节励磁装置故障；（5）运行人员误操作
