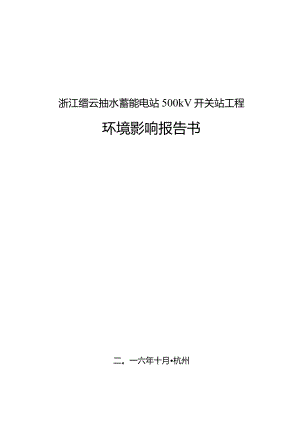

浙江缙云抽水蓄能电站500kV开关站工程环境影响报告书二。一六年十月杭州1.1.1.1.2.1.3.1.4.2.2.1.2.2.2.3.2.4.2.5.2.6.2.7.3.3.1.3.2.3.3.3.4.3.5.4.4.1.4.2.4.3.4.4.4.5.5.5.1.5.2.目录前言1项目背景1环境影响评价工作过程1建设项目特点及评价关注的主要环境问题2报告书主要结论2总则4编制依据4评价目的5评价重点5评价标准6评价等级9评价范围10环境保护目标10工程概况与工程分析12工程概况12与政策法规等相符性分析21环境影响因素识别23生态环境影响途径分析26研环境保护措施26环境现状调查与评价28社会环境29电磁环境30声环境31生态环境32施工期环境影响评价34生态影响预测与评价34声环境影响分析361.3. -LlI.jT381.4. 固体废物环境影响分析381.5. 污水排放分析386. 运行期环境影响评价406.1. 电磁环境影响预测与评价406.2. 声环境影响预测与评价456.3. 地表水环境影响分析526.4. 固体废物环境影响分析536.5. 环境风险分析537. 环境保护措施及其经济、技术论证567.1. 环境保护措施567.2. 环保投资估算637.3. 环保措施的经济、技术损益分析638. 环境管理与监测计划658.1. 环境管理658.2. 环境监理6883环境监测729. -J749.1. j3E».749.2. 11-xj：749.3. 769.4. 公众意见及建议的采纳和落实情况779.5. 么众参-j七表性析7710. 评价结论与建议7910.1. 项目概况7910.2. 环境质量现状7910.3. 工程方案合理性8010.4. 主要环境影响8110.5. 主要环境保护措施83106.8510.7. 审批六原则符合性分析8510.8. 评价结论85附图：附图1工程外环境关系图附图2工程地理位置图附图7工程与缙云县环境功能区划的位置关系图附图8工程环境监测点位图附件1：环评委托书；附件2：评价标准确认函；附件3：环境影响公示；附件4：公示证明；附件5：浙江缙云抽水蓄能电站500kV开关站工程环境影响报告书专家咨询意见;附件6：专家咨询意见修改对照表。附表：建设项目环境影响审批登记表1 .前言1.1. 项目背景浙江省经济发达，电力系统负荷水平和峰谷差较大，根据预测，2025年浙江省全社会需电量和最高负荷分别为5760亿kWh和107300MW,夏季最大峰谷差为39165MW,冬季最大峰谷差为38676MW。浙江电网目前以火电为主，未来将以发展核电、吸纳区外电力以及开发风能等可再生能源为主要方向，根据浙江电网电力市场供需平衡分析，2025年浙江电网调峰电源比重较低，电网调峰压力较大，煤电综合调峰幅度将达到54.5%,电力系统内需配置其他调峰电源，以改善网内煤电机组运行条件，缓解电网调峰压力。缙云抽水蓄能电站站点建设条件较好，距离丽水、台州和温州等负荷中心较近，靠近丽水50OkV主环网，距缙云县城直线距离为14km,接入系统便利，可承担浙江电网调峰、填谷、调频、调相及紧急事故备用等任务。浙江缙云抽水蓄能电站500kV开关站工程属于浙江缙云抽水蓄能电站工程的组成部分，用于连接电站蓄能机组与电网系统。当电站蓄能机组发电工况运行时，开关站及主变等将机组电压18kV升高到500kV,通过高压输电线路向电网供电；当电站蓄能机组电动工况运行时，开关站及主变等将系统电压50OkV降低到18kV,从系统获取电源。因此，浙江缙云抽水蓄能电站50OkV开关站工程的建设十分必要，工程建成后将使浙江缙云抽水蓄能电站的电能纳入华东电网系统成为可能，使主体工程建设发挥应有作用。浙江缙云抽水蓄能电站50OkV开关站工程位于浙江省缙云县方溪乡境内。工程组成包括：500kV主变压器、500kV出线电缆和地面开关站内电气设备及相关设施。500kV开关站采用GIS户内布置，6台主变布置于地下主变洞内，单台容量为300MVA。主变洞、电缆出线洞、开关站进站道路、开关站土建工程等包含于浙江缙云抽水蓄能电站主体工程中，其相应的环境影响评价也包含于主体工程评价中，开关站建设和主体工程同步进行。开关站送出线路由国网浙江省电力公司建设，不包含于本工程及浙江缙云抽水蓄能电站主体工程中。1.2. 环境影响评价工作过程根据中华人民共和国环境影响评价法、建设项目环境保护管理条例和电磁辐射环境保护管理办法，50OkV开关站工程需进行环境影响评价。为此，浙江缙云抽水蓄能有限公司筹建处委托中国电建集团华东勘测设计研究院有限公司进行该项目的环境影响评价工作（委托函详见附件1）O受建设单位委托，我院组织相关技术人员对工程建设地区进行了实地查勘，对周边地区进行了走访调查，收集了工程设计、当地自然、社会环境现状等相关资料。同时，委托浙江鼎清环境检测技术有限公司对工程所在区域进行了声环境和电磁环境的现状监测。在此基础上，进行了本项目的环境影响信息公示、环境影响公示以及公众参与调查，编制了工程环境影响报告简写本，将简写本上网供公众查阅。在收集整理公众意见的基础上，我院根据环境影响评价技术导则输变电工程（HJ24-2014）等相关规程规范，于2016年8月编制完成了浙江缙云抽水蓄能电站500kV开关站工程环境影响报告书（送审稿）。2016年10月，由浙江省环境工程技术评估中心主持召开了工程环境影响报告书的技术咨询会，根据专家咨询意见，我院对工程环境影响报告书进行了修改和完善，完成了浙江缙云抽水蓄能电站50OkV开关站工程环境影响报告书（报t三）。1.3. 建设项目特点及评价关注的主要环境问题浙江缙云抽水蓄能电站500kV开关站工程建设可能造成的环境影响主要包括对生态环境、电磁环境、地表水、环境空气、声环境、固体废物等方面的影响。鉴于缙云抽水蓄能电站工程土建整体统一施工，本项目作为其组成部分，本项目的土建内容纳入主体工程，相关施工期等的评价内容也纳入主体工程一并评价，本报告重点评价工程设备安装及运行过程的环境影响。本报告仅对施工期生态环境影响、声环境影响、大气环境影响、固体废物处置、施工废水影响等进行简要阐述，重点分析和评价运行期电磁环境影响、地表水环境影响、声环境影响等内容。其中电磁环境影响主要对地面开关站和地下主变洞内主变压器的电磁环境影响进行分析；地表水环境影响主要分析运行期开关站生活污水和地下主变洞事故油的影响；声环境影响重点对地面开关站运行噪声进行影响预测。1.4. 报告书主要结论根据本报告书的现状监测、环境影响预测和保护措施等分析和评价，浙江缙云抽水蓄能电站500kV开关站工程建设符合国家产业政策、浙江电网规划，符合缙云县生态功能区划和环境功能区划要求，选址合理可行。工程建设对当地社会效益、经济效益较明显。工程不涉及饮用水水源保护区、自然保护区、风景名胜区等特殊环境敏感区。工程设计阶段已考虑了电磁、噪声、地表水、水土保持、生态保护等环保措施，符合清洁生产要求。工程运行后对当地电磁环境、声环境、生态环境及水环境等影响均较小。除工程占地造成土地利用状况不可逆改外，其他影响均可通过采取相应的环保措施及环境管理措施予以减缓。因此，只要本项目在建设中认真落实“三同时”，在建成运行后又能切实加强环保管理，做好环境污染综合防治工作，从环境保护角度分析，浙江缙云抽水蓄能电站50OkV开关站工程的建设是可行的。2 .总则2.1. 编制依据2.2. 1.法律、法规(1)中华人民共和国环境保护法，2015年1月1日；(2) 中华人民共和国环境影响评价法，2016年9月1日；(3)中华人民共和国固体废物污染环境防治法(修正)，2015年4月24日；(4)中华人民共和国水污染防治法，2008年6月1日；(5)中华人民共和国环境噪声污染防治法，1997年3月1日；(6)中华人民共和国大气污染防治法(修订)，2016年1月1日；(7) 中华人民共和国土地管理法,2004年8月28日；(8) 中华人民共和国水土保持法，2011年3月1日；(9) 中华人民共和国水法，2002年10月1日；(10)中华人民共和国防洪法，1998年1月1日；(11)中华人民共和国电力法，2015年4月24日；(12)中华人民共和国森林法，1998年4月29日；(13)电力设施保护条例，2011年1月8日修正；(14)建设项目环境保护管理条例，1998国务院第253号令；(15)电磁辐射环境保护管理办法，1997国家环保局第18号令；(16)建设项目环境影响评价分类管理名录，环境保护部第33号令，2015年6月1日；(17)环境影响评价公众参与暂行办法，国家环保总局，环发200638号；(18)环境保护公众参与办法，环境保护部，环境保护部令第35号，2015年9月1日；(19)产业结构调整指导目录(2011年本)(2013年修订)；(20)浙江省建设项目环境保护管理办法，浙江省人民政府321号令，2014年3月13日；(10) 浙江省环境保护厅建设项目环境影响评价公众参与和政府信息公开工作的实施细则(试行)(浙环发201428号)；(22)关于进一步规范建设项目环境监理工作的通知，浙环发(2009)80号，2009年11月11日；(23)浙江省水功能区水环境功能区划分方案(2015),2015年。2.12技术导则、规范(1)环境影响评价技术导则 (2)环境影响评价技术导则 (3)环境影响评价技术导则 (4)环境影响评价技术导则(5)环境影响评价技术导则(6)环境影响评价技术导则总纲HJ2.1-2011；地面水环境HJ/T2.3-93；声环境HJ2.4-2009；生态影响HJ19-2011；大气环境HJ2.2-2008；输变电工程HJ24-2014；(7)电磁环境控制限值GB8702-2014；(8)交流输变电工程电磁环境监测方法(试行)HJ681-20132.1.3. 设计文件及评审意见(1)浙江缙云抽水蓄能电站可行性研究阶段施工总布置规划专题报告，中国电建集团华东勘测设计研究院有限公司，2016年2月；(2)环评委托书(附件1)o22评价目的(1)通过对工程影响区域的电磁环境、声环境的环境质量现状监测，以及对工程涉及区域有关环境现状资料的收集、调查，了解区域自然环境、生态环境和社会环境等环境状况，分析和评价工程所在区域的环境质量现状。(2)根据工程特性、环境状况以及类比监测成果，分析、预测和评价工程建设对周围自然环境、生态环境和社会环境等可能产生的影响，重点为电磁环境、声环境和生态环境。(3)根据环境影响预测成果，对不利影响提出减缓措施，并制定相应的环境管理计划和环境监控计划，为工程在施工、运行过程中的环境管理和工程竣工验收提供依据。2.3. 评价重点鉴于缙云抽水蓄能电站工程土建整体统一施工，本项目作为其组成部分，本项目的土建内容纳入主体工程，相关施工期等的评价内容也纳入主体工程一并评价，本报告重点评价工程设备安装及运行过程的环境影响。重点分析和评价运行期电磁环境影响、地表水环境影响、声环境影响等内容。2.4. 评价标准根据500kV开关站工程涉及区域的环境功能要求，以及缙云县环保局对环评标准的确认(见附件2),本次评价采用的评价标准如下。2.4.1. 电磁环境根据电磁环境控制限值(GB8702-2014),公众曝露的电场、磁场、电磁场(IHz300GHz)强度控制限值应满足表241的要求。公众曝露控制限值表2.4-1频率范围电场强度E(VZm)磁场强度H(AZm)磁感应强度B(T)等效平面波功率密Seq(W/m2)lHz8Hz800032000/7240000/28Hz25Hz80004000/54000/0.025kHz-1.2kHz200/W5/1.2kHz-2.9kHz200/3.34.12.9kHz57kHz7010/12/57kHz100kHz4000/10/12/0.1MHZ3MHz400.10.1243MHz3OMHz67,z20.17/1/20.21,z212/30MHZ3000MHz120.0320.040.43000MHz153OOOMHz0.22/1/20.00059/"20.00074/1/2/750015GHz-300GHz270.0730.0922注1：频率/的单位为所在行中第一栏的单位。注2：0.1MHZ300GHz频率，场量参数是任意连续6分钟内的方均根值。注3：10OkHZ以下频率，需同时限制电场强度和磁感应强度；IoOkHZ以上频率，在远场区，可以只限制电场强度或磁场强度，或等效平面波功率密度，在近场区，需同时限制电场强度和磁场强度。注4：架空输电线路线下的耕地、园地、牧草地、畜禽饲养地、养殖水面、道路等场所，其频率50HZ的电场强度控制限值为IOkVm,且应给出警示和防护指示标志。本项目频率为50Hz,属于100kHZ以下频率，需同时限制电场强度和磁感应强度,限值换算后见表2.4-2o本工程公众曝露控制限值表242频率范围电场强度E(VZm)磁场强度H(AZm)磁感应强度B(T)等效平面波功率密SCq(W/m2)50Hz40001002.4.2. 声环境工程所在区域位于农村地区，声环境属1类功能区，开关站周边声环境执行声环境质量标准(GB3096-2008)1类标准。施工期噪声执行建筑施工场界环境噪声排放标准(GB125232011);运行期开关站厂界噪声执行工业企业厂界环境噪声排放标准(GB12348-2008)2类标准。声环境评价标准详见表243。声环境评价标准表243标准(规范)名称标准分级主要指标标准值GB3096-2008声环境质量标准】类Leq昼间55dB（八）夜间45dB（八）GB12348-2008工业企业厂界环境噪声排放标准2类LCq昼间XOdB（八）夜间我OdB（八）GB12523-2011建筑施工场界环境噪声排放标准限值LCq昼间70dB（八）夜间55dB（八）2.4.3.水环境工程所在区域水体佛堂坑为方溪支流，位于方溪上游段。根据浙江省水功能区水环境功能区划分方案(2015),本项目位于方溪上游，位于严溪莲都饮用水源区(瓯江69)上游，不涉及其水源保护区范围。根据缙云县环保局标准确认函，佛堂坑和方溪均执行地表水环境质量标准(GB3838-2002)H类标准。为保护工程所在区域水体水质，施工期和运行期产生的污废水均应处理后回用，不排放。本工程为缙云抽水蓄能电站的组成部分，土建工程与缙云抽水蓄能电站同步建设，不在本工程施工区设置施工营地、混凝土拌合系统、砂石加工系统等临时设施。本工程施工生产系统纳入主体工程中，生活临时区纳入主体工程的下库3#承包商营地。主体工程中，砂石料系统冲洗废水经处理后回用于系统本身，根据水电工程砂石料加工系统设计规范(DL/T5098-2010)的要求，砂石料废水处理后回用标准为SS<I00mgL;混凝土拌和系统冲洗废水经处理后回用于系统本身，处理回用目标取SS<I00mgL;施工期机修及汽车冲洗废水等其他生产废水经处理达到城市污水再生利用城市杂用水水质(GB/T18920-2002)相应标准后，回用于车辆冲洗；施工期生活污水经处理达到城市污水再生利用城市杂用水水质(GB/T18920-2002)相应标准后，回用于场区绿化洒水。50OkV开关站运行期采用远程集中监控，站内无常驻人员，仅考虑少量巡视人员，少量污废水经地埋式污水处理装置（Wh）处理达到城市污水再生利用城市杂用水水质（GB"189202002）中的城市绿化标准后，回用于开关站场地绿化。地表水水质评价标准值见表2.4-5,回用水水质标准值见2.4-6o地表水环境评价标准值（摘录）表2.4-5单位：mg/L指标地表水环境质量标准（GB3838-2002）II指标地表水环境质量标准（GB3838-2002）IIpH（无量纲）69碑0.05DO6汞0.00005CODm4镉0.005CODcr15辂（六价）0.05BOD53铅0.01氨氮(NH3-N)0.5氟化物<0.05总磷（以P计）0.1(湖、库0.025)挥发酚0.002总氮（湖、库以N计）0.5石油类0.05铜1.0阴离子表面活性剂0.2锌<1.0硫化物<0.1氨化物1.0粪大肠菌群（个L）2000城市污水再生利用城市杂用水水质标准值（摘录）表2.4-6单位：mg/L标准名称城市污水再生利用城市杂用水水质指标道路清扫城市绿化车辆冲洗PH6.09.0色/度30嗅无不快感浊度/NTU10105溶解性总固体15001000100O五日生化需氧量（BOD5）152010氨氮<102010阴离子表面活性剂110.5铁<-0.3锌<-一0.1溶解氧>1总余氯接触30min后1.0,管网末端0.2总大肠菌群/（个/L）<32.4.4. 大气环境根据缙云县环保局标准确认函，项目拟建地环境空气执行一类功能区标准。施工期大气污染物排放执行大气污染物综合排放标准(GB16297/996)中无组织排放监控浓度限值标准。环境空气质量标准限值详见表2.4-6O大气污染物排放标准见表2.4-7。环境空气质量标准一览表表2.4-6单位：mgm3标准类别标准名称标准等级指标TSPNO2环境质量标准环境空气质量标准(GB3095-2012)一级标准日均值0.120.08时均值/0.20大气污染物排放标准一览表表2.4-7单位：mgm3标准类别标准名称标准等级指才际颗粒物NO2大气污染物排放标准大气污染物综合排放标准(GB16297-1996)无组织排放监控浓度限值监控点为周界外浓度最高点1.00.12(NOx)2.5. 评价等级根据相应评价技术导则，并结合工程特点和环境特点，确定各环境要素的评价等级如下：(1)电磁环境根据环境影响评价技术导则输变电工程(HJ24-2014),500kV开关站GIS为户内式，主变为地下式，电磁环境影响评价工作等级为二级。(2)声环境根据环境影响评价技术导则声环境(HJ242009),500kV开关站工程主要噪声源为主变压器，位于地下厂房系统的主变洞内，地面开关站配电装置基本无噪声影响，工程所在区域声环境功能区为GB3096规定的1类地区，工程建设前后噪声级增量V3dB,因此，声环境影响评价等级为二级。(3)生态环境根据环境影响评价技术导则生态影响(HJl9-2011),500kV开关站占地面积约1.79h?,小于2kn?,工程不涉及重要生态敏感区和特殊生态敏感区，生态环境影响评价工作等级为三级。(4)水环境根据环境影响评价技术导则地面水环境(H"2.393),工程施工期污废水经处理后回用，运行期开关站仅巡视人员产生少量生活污水，且经地埋式污水处理设施处理后回用于开关站内绿化，因此，本工程地表水环境影响仅做简要分析。2.6. 评价范围2.6.1. 电磁环境根据环境影响评价技术导则输变电工程(HJ24-2014),500kV开关站电磁环境影响评价范围为站区围墙外50m范围内。2.6.2. 生态环境根据环境影响评价技术导则输变电工程(HJ24-2014),500kV开关站生态环境影响评价范围为站区围墙外500m范围内。2.6.3. 声环境根据环境影响评价技术导则声环境(HJ242009),500kV开关站声环境影响评价范围为站区围墙外200m范围内。2.7. 环境保护目标根据工程特点及工程区域环境状况，确定本工程评价范围内的环境保护目标见表2.7-1,工程外环境关系见附图1。2.7.1. 电磁环境保护对象：缙云抽蓄500kV开关站围墙外50m评价范围内电磁环境敏感目标为在建的清泉山庄。保护要求：居民区工频电场强度满足电磁环境控制限值(GB87022014)中4kVm的控制限值，工频磁感应满足100T的控制限值。2.7.2. 声环境保护对象：评价范围内在建的清泉山庄。保护要求：声环境质量满足声环境质量标准(GB3096-2008)1类标准要求；开关站厂界噪声满足工业企业厂界环境噪声排放标准(GB12348-2008)2类标准。2.7.3. 水环境工程区附近水体为佛堂坑，水环境执行地表水环境质量标准(GB38382002)II类标准。保护要求：工程区附近水体佛堂坑水环境满足地表水环境质量标准(GB3838-2OO2)II类标准。2.7.4. 生态环境保护对象：工程所在区域植被、动物(评价范围内暂未发现有珍稀保护野生动植物分布)，水土保持设施等。保护要求：减少对工程占地区植被的影响；减小工程建设中新增水土流失量，恢复工程区水土保持设施，使土壤侵蚀强度下降到工程建设前的水平。5OOkV开关站工程环境保护目标一览表表2.7-1环境要素环境保护目标与本工程相对位置关系环境保护要求电磁环境在建的清泉山庄北约48mE、B声环境在建的清泉山庄北约48mZl生态环境工程所在区域植被(评价范围内无珍稀保护植物)，水土保持设施/减少对工程占地区植被和动物的影响；减小工程建设中新增水土流失量，恢复工程区水土保持设施，使土壤侵蚀强度下降到工程建设前的水平。水环境佛堂坑北约46mW2注：E工频电场强度小于4kVm,B工频磁感应强度小于100T;Zi声环境满足声环境质量标准(GB3096-2008)1类标准要求；W2水环境满足地表水环境质量标准(GB3838-2002)11类标准要求。3.工程概况与工程分析3.1. 工程概况3.1.1. 工程建设必要性浙江省经济发达，电力系统负荷水平和峰谷差较大，根据预测，2025年浙江省全社会需电量和最高负荷分别为5760亿kWh和107300MW,夏季最大峰谷差为39165MW,冬季最大峰谷差为38676MW。浙江电网目前以火电为主，未来将以发展核电、吸纳区外电力以及开发风能等可再生能源为主要方向，根据浙江电网电力市场供需平衡分析，2025年浙江电网调峰电源比重较低，电网调峰压力较大，煤电综合调峰幅度将达到54.5%,电力系统内需配置其他调峰电源，以改善网内煤电机组运行条件，缓解电网调峰压力。缙云抽水蓄能电站站点建设条件较好，距离丽水、台州和温州等负荷中心较近，靠近丽水50OkV主环网，距缙云县城直线距离为14km,接入系统便利，可承担浙江电网调峰、填谷、调频、调相及紧急事故备用等任务。浙江缙云抽水蓄能电站500kV开关站工程属于浙江缙云抽水蓄能电站的组成部分，用于连接电站蓄能机组与电网系统。当电站蓄能机组发电工况运行时，开关站将机组电压18kV升高到500kV,通过高压输电线路向电网供电；当电站蓄能机组电动工况运行时，开关站将系统电压500kV降低到18kV,从系统获取电源。因此，浙江缙云抽水蓄能电站500kV开关站工程的建设十分必要，工程建成后将使浙江缙云抽水蓄能电站的电能纳入华东电网系统成为可能，使主体工程建设发挥应有作用。3.1.2. 地理位置浙江缙云抽水蓄能电站500kV开关站工程位于浙江省缙云县方溪乡境内，工程为浙江缙云抽水蓄能电站的组成部分。500kV开关站位于下水库库尾方溪左岸坡脚位置。距缙云县城直线距离约14km。工程地理位置图详见附图2。3.1.3. 项目组成和规模浙江缙云抽水蓄能电站500kV开关站工程包括：500kV主变压器（位于地下主变洞内）、500kV出线电缆和地面开关站内电气设备及相关设施。主变洞、500kV出线洞、开关站进站道路、开关站土建工程等包含于浙江缙云抽水蓄能电站主体工程中。开关站送出线路由国网浙江省电力公司建设，不包含于本工程及浙江缙云抽水蓄能电站主体工程中。本工程项目组成及建设内容详见表3.1-lo工程组成及建设规模一览表表3.1-1项目名称性质项目建设规模及建设内容500kV主变压器新建地下主变洞内设主变6台，单台容量300MVA500kV出线电缆地下主变至开关站的出线电缆洞室采用短斜井+平洞方式，出线电缆采用三回出线，单回单根长约1.03km地面开关站内电气设备及相关设施500kV配电装置采用GIS户内布置，建筑物包括GIS室、继保楼和500kV出线场。3.1.4.工程布置本工程包括50OkV主变（位于地下主变洞内）、500kV出线电缆（主变至开关站）、地面开关站内电气设备及相关设施。（1）主变主变位于地下厂房主变洞内，布置在主副厂房洞的下游，与主副厂房洞平行布置，两洞净距为40.0m。主变洞长221.Im,宽19.0m,高22.15m。主变洞共三层，底层为主变层，高程为228.8m,主要布置6台主变压器和SFC输入、输出变压器、高压厂用变压器；二层高程236.3m,主要布置限流电抗器、SFC输入电抗器、电缆层；顶层楼板高程为244.8m,主要布置通风设备。主变洞共设置2部楼梯，每个楼梯均通至顶层通风设备层。3#、5#主变压器下游侧布置50OkV出线洞，高压电缆经50OkV出线洞到达地面开关站。主变洞开挖包含于缙云抽水蓄能电站主体工程中。500kV出线电缆500kV出线洞采用地下出线洞方式（短斜井+平洞）,主变洞下游侧布置50OkV出线洞。出线平洞分上、下二层布置：上层左右分隔成巡视交通道和排风排烟道，排风排烟道通至开关站GIS室旁的垂直排风道，将烟排走，电缆交通道通至开关站GlS室；下层为50OkV高压电缆出线道，通至开关站GIS室地下层。出线电缆型号为：XLPE,总长度约1.03km,出线通道总长约883m。洞室开挖包含于缙云抽水蓄能电站主体工程中。（3）地面开关站地面开关站布置在佛堂坑左岸河边，清泉农庄对面，场地高程435.00m,边坡开挖最大高度约90m。场地尺寸200.0mX40.0m（长X宽），布置有GIS楼、继保楼以及出线场等。开关站场地内设一条环向道路，供场内交通及消防用。从主变洞GlS层接出的三回500kV高压电缆经5OOkV出线洞进入开关站GIS室。（4）相关设施通风兼安全洞洞口位于下库库岸公路路边，距下库进/出水口约580m,洞口高程为340.00m,全长约1589m,平均纵坡5.9%,断面开挖尺寸7.2mX6.9m（宽X高），从厂房的右端墙垂直进入副厂房。排风竖井井口位于上下库连接公路路边，竖井底部经排风竖井下平洞与通风兼安全洞相连，竖井井口场地高程455.00m,竖井开挖直径8.0m,高度约180m,排风风机位于下平洞出口靠近竖井底部的位置，排风风机位于地下约18Om位置。地下厂房周边布置了三层排水廊道，廊道内布置排水孔，形成环形排水幕，排水廊道采用城门洞型，开挖断面为3m×3mo本电站不具备设置全自流排水洞的条件，厂区排水采用“高水自排、低水抽排”的形式。厂房内所有渗漏水和围岩渗水先汇至尾闸洞渗漏集水井内，再由排水泵抽排至尾水调压井内。图3.1-1地下厂房出线剖面图1.1.1. 要建（构）筑物及电气设备（1）主要建（构）筑物主变洞、500kV出线洞均属于缙云抽水蓄能电站主体工程的地下洞室，环评纳入缙云抽水蓄能电站主体工程。地面开关站内布置GIS室和出线场，继保楼布置于下库管理用房内。GIS室单层面积为18×55.4m2,共2层，混凝土框架架空结构；继保楼单层面积为33.（M6.89,地下一层，地上二层，混凝土框架结构。出线场内主要包括GIS空气套管、阻波器、电容式电压互感器、避雷器、进出线构架等。土建部分环评纳入缙云抽水蓄能电站主体工程。(2)主要电气设备主变压器采用三相、双绕组、强迫油循环水冷或强迫油导向循环水冷无载调压电力变压器，主变额定容量6x300MVA。同时配备SFC输入、输出变压器、高压厂用变压器、限流电抗器、SFC输入电抗器、500kV电缆。电缆平洞出线，所需高压电缆长度约为11700m,采用300550kV,100Omm2XLPE电缆。500kV配电装置为户内GlS,配有断路器、电流互感器、隔离开关、阻波器、电容式电压互感器、避雷器等。构架采用钢管，进出线横梁采用三角形钢桁架。3.1.6. 公用工程(1)排水主变洞洞室周围布置3层排水廊道，洞内所有的渗漏水最终经排水廊道汇至尾闸洞内的集水井，再通过抽排至下游尾水调压井顶部。地面开关站站区排水采用有组织排水，站外设置排水沟。站内无常驻守人员，仅有少量巡视人员巡检，少量生活污水经地埋式污水处理装置(ItZh)处理后回用于站区绿化。主变压器事故油排入主事故油池(容积为224n)后由有资质单位妥善处理，不外排。(2)消防主变洞分三层布置。下层布置六台主变压器，为满足防火要求，六台油浸变压器分别置于封闭的主变室内，该室底部设有油坑，并通过排油管接至公用事故排油坑；三组高压干式厂用变压器和IOkV高压开关柜也设在该层。中层布置起动母线、三组GIS联合单元母线、SFC变频起动设备及输入，输出电抗器、厂用回路限流电抗器、主变保护控制系统及主变洞公用电、主变洞公用系统及SFC现地控制单元(LCU)o三层主要布置通风、空调、事故排烟等设备。地下厂房设二个直达室外地面的出口，分为四个防火分区，每个防火分区不少于二个安全出口，且有一个直通室外地面。电站专门设置地下建筑和机电设备消防供水系统以及地面建筑消防水池和消防供水系统，消防水源为下库水，从地下厂房消防供水总管取水供应地下洞室群消防、生活用水和机电设备消防用水。从地面消防水池取水供地面建筑消防、生活用水。3.1.7. 站址征地及拆迁地面开关站总用地面积约1.79hnR站址区域现主要为竹林地，占地不涉及拆迁房屋。本工程占地纳入浙江缙云抽水蓄能电站主体工程征占地中。3.1.8. 施工规划本工程施工布置均纳入浙江缙云抽水蓄能电站施工规划中，施工期相应的环境影响评价也包含于主体工程评价中，开关站建设和主体工程同步进行。3.1.8.1 施工交通(1)进场公路布置进场公路起点为东渡镇石松村，起点高程为166.7m,而后设置桥梁和隧道过方溪乡山侧山体，后设桥跨过深坑口沟和后坑沟，途径公路3#弃渣场后接入下库上坝公路。进场公路终点与下库上坝公路终点和上下库连接公路起点相交，终点高程为330.4mo(2)上下库连接公路布置上下库连接公路起点与进场公路和下库上坝公路相交，起点高程为330.4m,路线利用现状老路沿上库山体展线，途经业主现场办公场地及中控楼、下库3#承包商营地、下库混凝土生产系统和永久设备库等场地，而后利用现有老路进行改扩建，途径下库人工砂石加工系统、下库中转料场、钢管加工厂、下库2#承包商营地和下库表土堆存场，在890.0Om高程老路附近设隧道穿过山体至上库表土堆存场附近出洞，布明线到达上库北岸石料场，终点与上库上坝公路在上库石料场相接，终点高程为930.00mo道路全长为13.4km,其中明线段为11.7km；隧道1座，长度1.7km。(3)其余主要公路和施工道路下库绕行交通洞：该交通洞长约1.8km,水电三级，混凝土路面。下库上坝公路：从上下库连接公路接线，经跨溢洪道桥梁至大坝右坝肩，该公路施工期为施工道路，运行期为上坝运行公路。该公路长约0.5km,水电三级，混凝土路面，路面/路基宽7.0m8.0mo至下库进/出水口公路：至下库进/出水口公路从上下库连接公路接线(青塘王附近)，从库尾右岸，跨交通桥后接隧洞，后接明路经通风兼安全洞洞口、进厂交通洞口、尾闸交通洞洞口后至下库进/出水口平台。公路施工期为施工道路，运行期为至进厂交通洞、上下库进/出水口平台等运行公路。该公路长约1.7km,水电三级，混凝土路面。至开关站公路：至开关站公路起于上下库连接公路(开关站对岸)，经跨交通桥至开关站。该公路长约0.3km,水电三级，混凝土路面，路面/路基宽7.0m8.0m°至排风竖井公路：起于上下库连接公路，该公路长约0.2km,水电三级，混凝土路面，路面/路基宽4.0m5.0mo上库上坝公路：起于上下库连接公路隧洞出口，沿北侧库岸展线，经库内石料场、进/出水口至大坝左坝肩，利用进/出水口开挖马道加宽作为道路一部分。该公路施工期为工程的运输通道，运行期为上坝通道，长约1.8km,水电三级，混凝土路面，路面/路基宽7.0m8.0m.至公路4#弃渣场施工道路：从进场公路接线，主要为工程道路弃渣施工道路。该道路长约0.6km,水电三级
