某市地下综合管廊PPP项目管廊隧道施工方案.docx

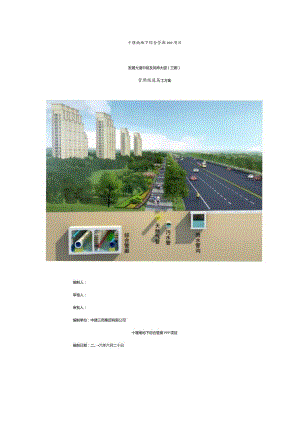

十堰南地下综合管廊PPP项目发展大道中段及风神大道（三期）管廊隧道篇工方案编制人：审核人：审批人：编制单位：中建三局集团有限公司十堰南地下综合管廊PPP项目编制日期：二。六年六月二十日目录一、编制依据O二、工程概况O2.1 工程简介O2.2 隧道概况12.3 水文地质条件1三、工程特点及管理重难点23、洞口段23.2、洞身段2四、施工部署34.1、 施工准备34.2、 总平面布置54.3、 施工工艺流程及组织安排74.4、 总进度计划8五、隧道施工方案851、隧道测量85.2、 进洞施工105.3、 超前支护145.4、 洞内开挖及初期支护175.5、 衬砌施工245.6、 防排水施工295.7、 隧道通风、管线路布置、供水供电375.8、 地质超前勘探与施工监测385.9、 既有隧道保护措施44六、工艺检验、试验检验计划44七、隧道施工质屋保证措施467.1、 质量管理体系467.2、 隧道质量目标477.3、 隧道质量标准及检验方法、检验工具47八、隧道施工安全保证措施538.1 危险性较大工程特点分析538.2 危险源严重程度及分布情况548.3 危险性较大工程安全保障措施55九、安全应急救援预案699.1 目的699.2 应急救援物资储备699.3 应急救援组织机构职员709.4 应急预案739.5 应急措施749.6 应急救援演练75编制依据1、发展大道中段及风神大道(：.期)管廊隧道施工设计图纸：2、发展大道中段及风神大道(.期)管廊隧道施工总进度计划：3、民用爆炸物品安全管理条例3(国务院令466号)；4、G爆破安全规程(GB67222014)：5、0爆破作业单位资质条件和管理要求GA990-2012)s6、8爆破作业项目管理要求3(GA9912012)：7、危险性较大的分部分项安全管理办法(建质200987号文)：8、公路隧道施工技术规范3(JTGF60-2009)：9、砌体工程施工质量验收规范(GB50203-2011)；10 .混凝土结构工程施工质1½验收规范(GB50204-2002)；11、钢筋混凝土用钢(第1部分：热轧光圆钢筋方(GB1499.1-2008)；12、钢筋混凝十.用钢(第2部分：热轧带肋钢筋方(GBI49922007)；13、工程测量规范(GB50026-2007)：14,钢筋机械连接通用技术规程(JGJ107-2010)：15 .钢筋焊接及验收规程(JGJl8-2012)：16 .施工现场临时用电安全技术规范(JGJ46-2012)；二、工程柢况2.1 工程筒介十堰市作为城市地下综合管廊建设的试点城市之一，在城市重点区域建设23个地下综合管廊示范项目，新建地下管廊长度51.64公里。入廊管线种类含给水、雨水、污水、中水、电力、通信、广播电视、燃气、热力等九类，并配有完缶的消防、供电、照明、通风、排水、标识、监控与报警等附属设施，配建4座智能化控制中心。本工程管廊包括发展大道中段、风神大道段、建设一路，共三段管廊，发展大道中段标准段结构净尺寸为(6+32)X38,全长3169m,风神大道管廊标准段结构净尺寸为(2.7+3.9)X32(4.8+35)X3.4两种形式，全长3262m,建设一路管廊标准段结构净尺寸为(3+39)X2.9全长1256m,三段管廊长度共计7687米,其中包含隧道3段共1108米,管线桥I座长90米。工程平面示意图2.2 隧道概况发展大道中段综合管廊隧道（即叶湾管廊隧道）位于发展大道管廊的南恻，距离发展大道隧道水平距离20米，位于发展大道路面以下。管廊隧道里程为里程FZKl+260FZKI+765,总长505m。风神大道（三期）综合管廊隧道位于风神大道东端，管廊隧道里程为K2+265-K2+605.4和K2+633K2+895,共两段隧道，总长603米。偿道概况表工程路段隧道名称地勘单位设计单位隧道长度发展大道叶湾管廊隧道（发展大道中段管廊陵道）十堰市第二设计研究院上海市政工程设计研究总院（集团）有限公司505m风神大道（三期）四平沟隧道中国市政工程中南设计研尢总院有限公司一十垠市规划设计院联合体中国市政工程中南设计研究总院有限公司一十垠市规划设计院联合体340.4m刘家沟隧道262m2.3 水文地质条件场地位于山体部位，地跨较高，地表水排泄通畅，勘察中未揭露桎定的地下水分布。场地地下水主要为表层松散风化岩体中的基岩裂隙水，该水体无统的地下水位及水力联系，分布范国小，主要受大气降水补给，受气候影响大易于蒸发。地下水对混凝土及钢筋混凝土结构中的钢筋具有微腐蚀性。2.3.1 地下水场内水文地质条件简单，陛道区地表植被较好，山体高度不大，且坡度较陡，排水条件好，不易形成储水条件。隧道进出口均为岩质斜坡，基岩裸露。第四系松散堆积层较薄，主要分布于隧道洞身斜坡地带,隧道周边地表未见常年性的泉（井）点出露。第1层残坡积粉版黏土，结构松散，透水性及富水性较差：第2层基岩属相对隔水层（不含水）。在勘察期间,根据钻孔的水文地质观测，场内未见地下水位分布。预计在雨季受降雨影响，局部基岩中可能存在裂隙水，但水量不丰。勘察场地在洞底标高以上不存在地表水体，地卜水对工程影响较小。232地质评价由于发展大道中段管榭隧道场地地质情况最为复杂，具有代表性，故参考十垠城市地卜综合管麻PPP项目发展大道中段路段综合管廊岩土工程勘察报告（详细勘察）十堰市第二建筑设计院201601月，知场地内岩土层的特性如下：杂帽土（Q4ml）:杂色，松散,湿，主要成分为在修建天然气管道及发展大道时的弃土，填方时间短，主要分布在隧道东IW出口部位，最大厚度8米左右。片岩（PD：灰黄色、黄褐色，强风化状，干；岩石结构破碎，发育片理，主要矿扮成分有钠长石、云母、石英等：薄层，片状构造，细粒变余结构，风化后呈土状：岩石丧失原岩强度，手提易碎，岩石极破碎，极软岩软岩，基本质量等级为V级，强风化层厚度在L356米左右。场地无埋藏的河道、沟浜、墓穴、防空洞、孤石等对工程不利埋藏物：岩体中无洞穴、临空面、破碎岩体、软弱夹层等。根据地勘描述，隧道西洞口岩体破碎，强度低,困岩自稳能力差，可能出现小范围的塌方，洞口需加强衬砌：隧道东洞口岩体较完整、强度低，国岩可以自稳数日，可能出现小范围掉块，需根据现场情况及时加强衬砌。三、工程特点及管理难点3.1、 洞口段1、问题分析高边坡：西侧进洞口开挖采用五级放坡，开挖深度为25m,开挖边坡属高边坡。堆积体多：上部岩山体凹槽有多量的弃土，为修建天然气管道及发展大道的弃土，沿线高度较大，方量较大，清理较麻烦“2、处理措施与设计院协商，目前基本确定将增加地表注浆、延长导向墙（护拱）、采用锚喷支护结构作永久防护“与设计院协商，目前基本确定将变更洞口位置，减少明挖工程量,作暗洞施工3.2、 洞身段】、问题分析踏度大：发展中隧道跨度约为12m,属于大跨度隧道。净距小：管廊陵道位于现状发展大道叶湾陵道南侧,水平间距为20m,属于小净距隧道.围岩自稳能力差：隧道围岩节理裂缝较为发育，时隧道围岩初步测定陵道洞身围岩级别为N级和V级，岩石强度低，属较软岩，岩体较为破碎。埋深浅：洞口到洞身段隧道埋深为2-20m,该段属丁浅埋深段。2、处理措施采用：台阶七部开挖法代CD法，目的是降低临空沉降，提高作业效率。采用光面爆破技术，开挖进尺控制在1.2T8m/循环，考秒雷管不耦合起爆、装药。加强施工监测，及时与设计沟通，调整支护参数，做好信息化施工。实行管超前，严注浆，浅造眼，少装药，强支护，早封闭，勤量测。实行24小时值班制度，对闹岩状况进行描述。严格施工安全步距，及时封闭成环，降低因沉降引起的风险，必要时采取局部补强或临时支护。与设计协调，将V级与IV级的分界里程变更，向IV级过渡哲定20m,基本落实。采用TSP技术，做好地质超前预报（需外委）。四、施工部署4.1、 施工准备4.1.1、 场准瞽开工之后首先进行征地拆迁，修筑临时施工便道.架设施工供电线路、修筑供水设施和铺设供水管道，砌筑洞顶截水沟，开挖洞口段土石方.洞口场地开挖完成后，安装和修建隧洞供风、供水、发电、混凝土生产、钢构件加工等设备与设施.4.1.2、 技术准备1、技术文件准备技术部根据图纸及规范编制隧道安全专项方案及隧道施工方案，完成隧道安全专项方案3的专家评审、报审及隧道施工方案的报审流程后，方可进行施工。技术人员认真学习设计图纸，施工技术规范，并按照施工方案对现场管理人员进行详细的一级交底，现场工长根据施工图纸旁站指导施工。严格落实三级交底，向班组长和作业工人进行详细的书面文字数据交底。2,测量准备测量人员认真细致的审阅施工设计图纸，测量组配备对讲机进行现场联络，施工时必须对测量进行精密控制，从施工通道外的基准控制点引入健洞的控制点的坐标、高程精度必须满足规范要求。4.1.3、 资源准瞽各种主要材料生产厂家资质需完成申报和批曳.各种试验数据申报完毕后，物资部门根据施工进度、计划提前15天进购隧道施工所需物资，试验人m邀请监理现场取样检验，合格后方可使用“主要材料需求表序号名称单位数量备注1C25喷碎12000初支2C15片石碎N11800仰拱填充3C25舱1000盖板，沟身，井身4C35舱35600二衬、仰拱、电缆槽、中心排水沟5圆钢kg600000/6三级螺纹钢kg1490000/722锚杆m50000初支825中空锚杆m149000初支9型钢120akg387000初支10型钢118kg82100初支11钢管127*4kg5000超前管棚9钢管108*6kg123200超前管棚10小导管642*4kg56700超前小导管11土工布M260200防樗水12防水板M259000防排水13HDPE排水管m1100050,10014钢筋磴排水管m1000150,15015遇水膨胀止水条m5500防持水16中埋式橡胶止水带m5500防排水17背贴式止水带m5500防排水18乳化炸药t300论计算值，后期根据实际情况进行调整19非电宅秒蕾管发20万20导爆管ID15万21四通连接元件套1万人员需求表序号人员或工种人员安排工作内容1工区负贡人2全面管理2质检员2工程质量检查、监督3专职安全员2现场安全巡杳4测量员4施工放样与控制5试验员2磁道材料检测6爆破技术员2磁道开挖施工7爆破工2隧道开挖施工8炮工班40隧道开挖施工，锚杆，超前导管施工9司机班16出渣10初支班32初期支护11二衬班30防水卷材，钢筋，二衬混凝土施工12修理工4施工设备的维修与保养13电工2施工现场用电的安装与维修14普16风管水管接通、现场清理等合计156人生要施工机械设备需求表序号名称型号单位数St备注1排变630台2/2装载机ZL-50台4/3挖掘机PC-200台2/4后八轮自卸汽车/辆10/5管棚钻YGL-100A套2/6气腿式风钻YT-28套40/7电动空压机24a1Zmin套6/8混凝土输送泵HBT60台2/9湿喷机CHP30C台6/10送风机SDDY-Il台2/11电焊机500台8/12型钢弯曲机STJ-12台2/13衬砌台车定制台2/14初支台车/台2自加工15钢筋台车/台2自加工16仰拱栈桥/台2自加工17发电机250KV台2/18全站仪/套3/19水准仪/套6/4.2、 总平面布置隧道洞口场地规划布置按照“布局紧凑、功能齐全、标准统一、规范文明、区域清晰、突出安全”的原则，充分利用洞口地形条件进行布置。本工程中发展大道中段和风神大道（三期）两处平行施工，在靠近隧道口并保证安全距离的位置选址，临建区内分为生活区、办公区、钢材加工区、自建搅拌站.生活区和办公区采用活动板房，钢材加工场及搅拌站均按标准化要求设置。临建区内详细布置具体见临建方案，临建区内临时用电及用水具体见6临水临电方案讥42,'发展大道陵道口悔豳柝发展大道中段管廊隧道临建布置图4.2.1、 风神大道隧道口风神大道管廊隧道临建布置图4.3、 施工工艺流程及坦班安排本隧道采取从进口单向开挖的方式组织施工，风神大道（三期）段和发展大道中段分别安排个隧道作业队，平行施工，共设两个工作面。隧道浅埋段按照“先支护、后开挖、短进尺、弱爆破、快封闭、勒s测”的原则和“稔定后方，推进前方，稔中求胜”的作战思路进行组织施工。隧道开挖前，首先完成洞口截水沟、洞口排水沟、洞口土方及边仰坡防护施工。洞口开挖由上至下进行，随开挖随进行仰坡支护，洞口开挖至明暗分界线时，应先施做管棚护拱，再施做超前大管棚支护，待护拱成型72小时后，及时进入暗洞施工。隧道暗洞初喷及复喷均采用湿喷工艺施工。铺杆采用风钻钻眼，人工安装。型钢钢架、钢筋网及防水板均采用人工配合机械进行。隧道开挖后仰拱施工及时跟进,并在施工前首先做好基底处理。拱墙二次衬砌施工在闹岩收敛变形稳定后适时跟进，施做方法主要采用模板台军拱墙整体衬砌，在施工过程中注意优化工艺。隧道结合实际地质情况采用三台阶七步开挖法施工，出破采用装载机配合大型自卸汽车无轨运输，各级用岩经过收敛量测达到稳定后及时组织施做二次衬砌施工。混凝土在洞外大型自动计鱼拌合站强制式拌和，混凝土罐车运输，泵送入模。主要施工组织顺序为：洞口开挖一洞口防护一超前支护一洞身开挖一洞身初期支护一仰拱浇筑一仰拱填充一防水层施作一（预埋件安装）边墙仰拱二次衬砌一二次结构一装饰及安装工程一竣工验收4.4、 总进度计划-风神大道管SK2-268K2+605 (337m)段健道段施工未开站风神大道管麻陡道西例洞口临建 风神大道管席热道西侧洞口形成 风神大道管廊磁道暗洞开挖支护 风神大道管廓隧道暗洞隧底施工 风神大道管廓隧道暗洞二村施工 风神大道管嗥隧道西侧暗洞开挖 风神大道管府隧道西恻暗洞衬砌 风神大道管啜隧道东侧喑洞开挖 风神大道管廊隧道东侧洞口形成 风神大道管廊隧道东侧喑洞衬砌I风神大道管廊陡道隧道段二次结构及装修-凤抻大道管蹲K2f 33'K2+890 (257m)段健道段施工来开站风神大道首底陵道西侧洞口临建 风神大道管吃够道西侧洞口形成 风神大道管席磁道暗洞开挖支护 风神大道管廓窿道暗洞陂底施工 风神大道管廊隧道暗洞二村施工 风神大道营廓隧道西侧暗洞开挖 风神大道管廊隧道西侧暗涓衬砌 风神大道管廊隧道东侧喑洞开挖 风神大道管廓隧道东侧洞口形成 风神大道管廊隧道东侧暗洞衬砌风神大道管麻碳道隧道段二次结构及装修2562025 115 1001003030802590602022025 115 100100303070257050个个个个个个tel-lt r PH个工作日 个工作日 个工作日个工作日 个工作日 个工作日 个工作日日日日2016年7月1日2017年3月13日2016年7月1日2016年7月20日2016年8月29日2016年9月22日2016年9月23日2017年1月15日2016年10月13日2017年1月20日2016年10月18日2017年1月25日2016年7月21日2016年8月19日2016年8月31日2016年9月29日2016年7月27日2016年10月14日2016年10月15日2016年11月8日2016年10月15日2017年1月12日2017年1月13日2017年3月13日2017年3月14日2017年10月1日2017年3月14日2017年4月2日2017年4月3日2017年4月27日2017年4月28日2017年8月20日2017年4月28日2017年8月5日2017年5月3日2017年8月10日2017年4月3日2017年5月2日2017年5月3日2017年6月1日2017年5月10日2017年7月18日2017年7月19日2017年8月12日2017年7月19日2017年9月26日2017年8月13日2017年10月1日发展大道隧道施工进度计划-发展大道中管廊K1-24OK1-78O(540a)隧道段施工未开始329个工作日2016年7月1日2017年5月25日发展大道中管窗隧道西的洞口临建20个工作日2016年7月1日2016年7月20日发展大道中管窗隧道西侧洞口形成25个工作日2016年S月29日2016年9月22日发展大道中管意碳道暗洞开挖支护115个工作日2016年9月23日2017年1月15日发展大道中管窗隧道暗洞隧底施工100个工作日2016年10月13日2017年1月20日发展大道中管窗隧道暗消二衬施工100个工作日2016年10月18日2017年1月25日发震大道中管就健道西恻暗消开挖30个工作日2016年7月21日2016年8月19日发展大道中管意磋道西窗暗泄衬砌30个工作日2016年8月31日2016年9月29日发展大道中管窗隧道东例暗洞开挖123个工作日2016年7月27日2016年11月26日发展大道中管窗破道东侧涓口形成25个工作日2016年11月27日2016年12月21日发展大道中管就够道东窗暗灌衬砌120个工作日2016年11月27日2017年3月26日发展大道中管肆琏道磁道段二次结构及装修60个工作日2017年3月27日2017年5月25日风神大道(三期)隧道施工进度计划五、道施工方案5.1、陞道潴量5.1、 k测量作业潦程测品作业程序具体如下图:开工前交接桩测量作业程序流程图5.1.2、 控制测量（1）施工前平面控制网复测施工前根据设计院和建设单位现场进行的交接测量控制机撅点，及时办理相关手续，组织测量人员对交接的导线网点和水准基点进行复核测量，复核导线点的坐标和水准基点鬲程的准确性，测星结果经过平差后与所交的控制点结果进行对比，完全无误后作为施工用控制点。<2）平面控制附合导线测设洞内布宜双导线，形成闭合导线，利用全站仪、精密水准仪等测员仪器，精确控制隧洞施工。洞口导线点位使用钢筋（钢筋顶上刻十字战）埋于洞口附近坚固稳定的地面上，并用混凝土固定桩位，点与点之间通视良好。点位布置完毕后，利用设计院交接的导线网点作基准点，以三维坐标法，使用全站仪引测附合导线上各点的精确坐标值（并经平差），使用精密水准仪从高等级的2个BM点测定导线上各点的准确高程（并经平差）。（3）高程控制高程控制点的布设利用平面控制点的埋石作为高程控制点，如特殊需要时进行加密,加密的水准点精度不低于高程控制点的精度，其布置形式为附合水准线路。精密水准点的复测采用SI等级水准仪对所交精密水准点进行其测，往返测量。5.1.3、 施工测量（1）洞口测量根据隧洞洞口的设计结构和洞口地形标高,详细计算洞口边仰坡开挖边线的坐标和各桩中心坐标。使用全站仪在地面上放出洞口边仰坡开挖轮廓线，控制洞口边仰坡的开挖。<2）洞身测量隧洞洞身施工测量根据隧洞设计文件，精确计算出线路百米桩的坐标及结构的相关尺寸和标高，并按每直线Iom、曲线5m编制出所有隧洞标高表。测量工程师利用洞内测电控制点，及时向开挖面传递中线和高程：由测盘班用断面测量仪测设隧洞开挖轮廓线、支护钢架架立前后和二次衬砌立模前后轮廊尺寸，进行复核，确认准确后方可进行下道工序施工。5.1.4、 竣工测量对已衬砌段隧洞进行洞身净空检查，隧洞洞身开挖贯通后，及时组织测任人员进行贯通测量。依据测量规范及测量结果，调整贯通误差，并将结果及时上报监理单位。依据设计图纸检查完工后的结构物尺寸，如实填写检查结果，并将检查资料作为竣工资料的部分存档。5.1.5、 测量版量的保证措施测任桩点的交接，必须双方参与，持交桩表逐桩核对，交接确认，遗失的坚持补桩，无桩名者视为废桩，资料与现实不符的应予以更改。按照测任技术规范要求进行测鱼作业检测，保证各项测量成果的精度和可钻性。测St放样的依据是施工图纸及相关规范,使用的图纸及规范必须盖“受控”章，确保其有效。定期组织测应人员进行洞内外控制点联测，保证控制点的准确性。所有现场测量原始记录，必须将观测者、记录者、知核各记录清楚且须是各岗位操作人员自己的签名。加强仪器的维修和保养，保持其良好状态，制定仪器维修和保养制度及周检计划，按时送检。5.2、 进洞旅工250500 3753>3截水沟示意机乃蹴-管廊接口段糠示意断面眇7咿横水沟祓图S隧道一管痈接口段放坡示意断面图2-2小M-.1 *flm,*BR-tU(m11'H,sa*<mj.2 t<t*Jt,li,IJCMtm.JWU½H84三1MOTWFi.KiMfirnM.*MiT,aAeUH1*2m*f,便予“*.4(FZKI+250-FZKl+255815FZKl冷FzKl+775J.根据图纸要求，边仰坡坡度为1:0.3,应由上而下开挖，不得掏底开挖或上下重叠开挖,随开挖随支护，支护形式采用中8200x200钢筋网，4201OOOlOOO砂浆播杆（L=8000,钻孔直接2100mm）。5.2.2、 排水沟及截水沟设置仰坡坡顶设设截水天沟，洞口基坑两边设置排水沟，与洞外排水系统相结合，大样图如卜7400150 150O?5Q500375013Illll截水沟示意图”5截水沟示意图755.2.3、 超前大管棚施工超前大管棚适用于隧道进出口段V级图岩段，大管棚布置在断面拱顶120°范围，环向间距35cm,共39根。管棚采用36m长，外径108mm,壁厚6mm的热轧无缝钢管，钢管前端呈尖锥状，尾部焊接加劲簸，管壁四周按15Cm间距梅花形布置12mm注浆孔，管棚尾部Im范闹为止浆段，施工时在导向墙内以1.5。外插角（不考虑纵坡）打入闹岩.管棚搭设时通过护拱定位，护拱内设置127X5mm导向管，导向管与钢拱桥焊接在起。管棚构造详见下图:'0127x4mm导向管l/现C25在腿聃OO，08x6Trn管福/=4Om/:/h7初期支护层国版二次稠层隧道护拱及管棚纵剖面图00在钻孔的过程中测量钢管忸斜度，发现有可能超过限制误差时及时进行纠正,施工流程见下图：超前大管棚施工工艺潦程图超前大管棚施工方法如下：（1）施作护拱待洞口边仰披开挖，支护到明洞初砌外轮廓线时，预留核心土，测员人员在坡面上定出中线拱顶高度，护拱位置线，横向十字线，然后开挖两侧护拱位置的土体，边开挖边支护至边墙底高度以后，浆砌护拱基础,施做完后在洞口处架立3相118号工字钢护拱，间距80cm,每福用H6钢筋双面焊接固定，防止帧倒。钢拱架在加工完毕以后应在水泥地上试拼，每根钢拱架分为3个单元，钢拱架必须保证每单元的孤度与尺寸均符合设计要求，每单元钢拱架两端焊在厚15mm的连接垫板（270*200*15mm）上，焊缝需饱满。垫板上预留四个直径24mm螺栓孔，采用4套M20*80螺栓连接牢固。护拱禁贴明暗分界线施作，在钢支撑上按设计超前大管棚间距安装6127mm,长2m的孔口导向钢管，孔口管用16钢筋固定在钢架外侧，套管外插角为1.5°。必须用仪器仔细精确无误地检查其中线，方面与水平，确保导向良好，与管棚位置方向致。16iL=760。27x4mm导向管解钢架与导向管连接详图护拱端头挡头板用钢筋拉杆拉紧，外模采用钢拱架作为支掾，钢拱架架立、模板安装及各种预埋件埋设完成后应及时报技术部及质检部复核自检，自检后报监理工程师检查，检查合格后方可浇注护拱，护拱采用C25碎浇筑，尺寸为2m*08m,将钢支掾和导向管包裹。（2）护拱混凝土浇筑开挖面封闭在灌注混凝土时钢拱架应全部被混凝土覆盖，钢拱架保护层厚度不得小于40mm。混凝土浇注完毕后，需及时进行养护，养护龄期不得少于7大。混凝土强度达到设计强度的80%后可拆除非承重模板（外模）及端模板，强度达到设计强度的100%后可拆除内模及支架。< 3）开挖面封闭护拱完成后，喷射15Cm厚C20混凝土封闭开挖面，形成止浆墙，止浆墙顶面高于护拱L5m,以防止浆液回潦影响注浆效果。< 4）搭设钻孔平台架、安装钻机用钢管或木桥搭设钻孔平台架，平台上满铺木板，搭设牢固，以防钻孔时钻机灵动。施工时利用洞口或洞内预留的核心土，减少平台架设高度，具体方法根据现场施工实际情况选定。< 5）钻孔钻孔采用型号为YGLdOOA的管棚钻进行，钻机平台的高度根据钻机的可调控范围以及钻孔顺序进行确定，钻机钻孔顺序按低孔位向高孔位进行，先钻奇数孔，待奇数孔注浆完成后，再进行偶数孔钻孔和注浆。钻进过程中，控制钻杆偏斜度，发现偏斜，立即纠正，确保成孔质量。每钻孔完成后，首先用高压风进行吹孔，清除孔内渣土，然后用棉布堵上孔眼，以免掉进杂物堵塞孔眼。< 6）管棚钢管制作及安装钢棚钢管制作时四周按15Cm间距梅花形布宜012mm注浆孔，管棚尾部Im范用为止浆段。管棚在安装前用高压风及时对孔内进行扫孔、清孔，清除孔内浮渣，确保孔深。清孔后要及时卜管，以免因坍孔造成孔内堵塞而无法顺利安装。卜管时需搭设脚手架平台，采用机械顶进。钢管安装时用采用机械顶进，管身钻出浆孔，钢管采用丝扣连接。安装钢管时在孔口设止浆套，并用水泥砂浆封闭孔口，以防漏浆。(7)注浆管棚注浆前应使用砂浆将导向管与管棚间空隙封堵，防止浆液回流，注浆前需在管棚上设宜泄浆孔并配备止浆阀：管棚端头需焊止水钢板并预留注浆孔，并配备止浆阀.管棚安装完成后进行注浆,注浆管深入管棚底部，浆液采用水灰比为1:1,扩散半径为50Omm的水泥浆液,注浆初压力取0.5L0MPa,终压为2Mpa,保持终压10分钟结束注浆，注浆结束后采用M5水泥砂浆充填钢管，增加管棚的刚度和强度。由于管棚间距较小，为避免注浆时发生串孔造成相邻钢花管孔堵塞，原则上成一孔就注浆，同时可以让浆液在松散的岩层中进行扩散烟充，将破碎的岩层固结，有利于相邻孔在粘孔时减少掉块，避免发生卡钻或掉钻、掉轩现象，有利于加快施工进度。注浆的顺序原则上由低向高依次进行,如发现部分孔洞有水，应从无水孔向右水孔进行逐孔注浆。以单孔设计注浆量和注浆乐力作为注浆结束标准，其中应以单孔注浆SS控制为主，注浆压力控制为辅：注浆时要注意对地表以及四周进行观察，如压力一直不上升，应采取间隙注浆方法，以控制注浆范围，如发现一直无原浆渗出，应立即停止注浆，应及时反馈设计院和地勘单位。注浆时,应对注浆管进行编号(注浆编号应和埋设导向管的编号致)，每个注浆孔的注浆量、注浆时间、注浆压力作出记录，以保证注浆质量。5.3. 超1»支护5.3.1、 超前地质预报对可能发生贯通性渗漏洞段，采取超前地质预报，采取提前打超前水平钻孔，分析前方地层情况和水量。532、测量放样施工测量采用全站仪、水准仪进行。测量作业由专业人员实施，每个循环出渣完成后进行测量放样，并检查上循环超欠挖情况，检测结果及时向现场施工技术人员进行交底。放样内容包括：洞中心线和顶拱中心线、底板高程、掌子面桩号、设计轮廓线等，并按爆破设计要求在学子而放出炮孔孔位。533、超前小导管施工施作注浆用于软弱用岩地段，加固拱周软崩岩体。IV级、V级闹岩超前小导管布置图如下：。40中空过景杆7*Iv级国岩超前小导纵断面管布置示意图V级闹岩超前小导纵断面管布置示意图超前小导管采用由40中空注浆锚杆，长度3.5m4m,IV类闹岩的中空注浆锚杆环距为0.35*L6m,L=4.0m,V级困岩的中空注浆锚杆环距为03*L2m,L=4.0m注浆锚杆使用前需按间距IoCm开孔，孔径8mm,呈梅花状布置，锚杆前端加工成锥头，尾部长度不小于30Cm为止浆段，尾部IOCm位置设置小6焊箍。超前小导管纵向搭接长度为1m,外插角为1525°,注浆材料采用双液浆。锚杆尾部焊在工字钢上。超前小导管施工流程图如下：超前小导管施工流程图注浆前先进行压水试验，检查机械设备是否正常，管路连接是否正确。注浆达到设计注浆量和注浆压力时方可结束注浆。注浆过程中I®时观察注浆压力，分析注浆情况，防止堵塞、跑浆，做好注浆记录，以便分析注浆效果。5.4. 洞内开挖及初期支护5.5. K土方爆破（1）开挖方法隧洞采用人工钻爆法开挖施工，采用气腿式凿岩机钻孔，再装药联网爆破。隧洞沿线地质条件较差洞段，按“短进尺、弱爆破、强支护、勤监测”的原则施工，必要时采用机械开挖，并在地表设沉降观测点，严格控制沉降量。IV类闹岩（较差）和V类用岩拟采用三台阶七步开挖法开挖。周边轮廓线采用光面爆破技术进行控制，严格控制开挖质量。隧道土方爆破计算书及相关参数内容详见管廊隧道安全专项方案。<2）爆破试验爆破试验目的爆破开沱根据爆破方案先进行爆破试验，通过爆破试验，采集各类围岩爆破施工参数，施工时进行进步的校核，根据实际情况调整爆破设计，优化爆破方案，确定安全、合理的基本爆破参数，为隧洞爆破开挖提供依据，指导后续施工，有力推进开挖施工效率，保证开挖断面质量和用岩稔定。爆破器材需求计划表如下：爆破器材名称规格用途雷管导爆索雷管起爆非电亮秒雷管15段掘进和传爆炸药二号岩石硝按炸药掘进直径32mn炸药乳化炸药直径32mm（0.4kg卷）掘进2#岩石小药卷直径20mm起爆、预裂导爆索6600m.s起爆、预裂爆破试验原则a炮孔布置要适合机械钻孔：b.掘进开挖过程中，严格遵循“管超前、严注浆、短开挖、强支护、快封闭、勤员测、速反馈”的原则，确保施工安全：c尽量提高炸药能量利用率：d.控制好起爆顺序，提高爆破效果：e减少对闹岩的破坏，采用光面爆破技术,控制好开挖轮廓。爆破试验地点根据发展大道中段管廊隧道设计图纸可知，西侧隧道口为V类围岩，隧道出口及洞身为IV类闱岩。计划在进口和出口分别进行V类、IV类围岩爆破试验，根据实际施工进度情况试验地点可做调整“爆破试验IV类用岩循环进尺选择为l8m,V类围岩循环进尺选择为1.2m。YT28气腿式凿岩机施粘，钻孔直径42mm。掏槽孔采用垂直楔形掏槽，垂直孔深比循环进尺深20CnU崩落孔孔深与循环进尺致，孔底位于同平面内，孔距7090cm,层间抵抗线7090cm,连续装药，炮孔堵塞6080cm,周边孔孔深与循环进尺致，孔底位于同平面内，孔距4050cm.层间抵抗线6080cm,间隔不璃介装药，炮孔堵塞608（km0隧洞范围内地下水较丰富，爆破环境潮湿，采用乳化炸药.洞室轮廓线周边光面爆破孔选用直径32mm（04kg卷）乳化炸药，雷管采用非电亮秒雷管，分节间隔不橘合装药，导爆索起爆.为确保药卷位于炮孔的中心线上，应采用竹片等辅助物件进行固定药卷，从而确保装药符合爆破设计要求.掏槽孔和崩落孔采用0>32mm（0.4k©卷）乳化炸药，柱状连续不藕合装药，导爆索由管起爆.采用115段的导爆管雷管进行网络并联连接。以限制最大单段起爆药应，以降低爆破震动，减小冲击波的影响。起爆网络连接图对装药和起爆线路检查合格后，进行炮孔堵塞，堵塞材料选用石粉或粘土。堵塞时须十分小心，不得破坏起爆线路，禁止直接捣击接触药包的堵塞材料或用堵塞材料冲击起爆药包。爆破后主要从平均掘进长度、炮孔有效利用率、炮孔痕迹保存率、岩面平整及裂隙情况、相邻两茬炮之间的台阶最大外斜值等方面绦合分析爆破效果，以确定合理的爆破参数。<3）粘孔验孔采用YTP28气腿式钻机造孔，根据开挖断面的尺寸，每个掌子面配备足够的汽腿式手风钻，钻孔工作平台采用型铜制作成可拆卸式的作业台车。由熟练的风钻手，严格按照掌子面标定的孔位进行钻孔作业。造孔前先根据测量定出的洞中心线、腰线、顶拱中心线及孔位轮廓线确定，经检查确认无误后方可开孔。各钻手分区、分部位、定人、定位施钻，熟练的操作手负责掏槽孔和周边孔。钻孔过程中要保证各炮孔相互平行，掏槽孔和周边孔严格按照学子面上所标孔位开孔施钻。炮孔的孔底落在爆破图所规定的平面上。炮孔方向符合设计要求，钻孔过程中，经常检查，对周边孔控制好钻孔角度。周边孔沿轮廓线调整的范围和掏槽孔的孔位偏差不宜大于±50mm,崩落孔的孔位偏差不宜大于±100mm。炮孔造完以后，由值班工程师按“平、直、齐”的要求进行检查，对不符合要求的钻孔重新造孔。对各钻孔进行认真清理、检查,经检查钻孔质量，检查合格
