某工业园A标段钢结构施工组织设计方案.docx

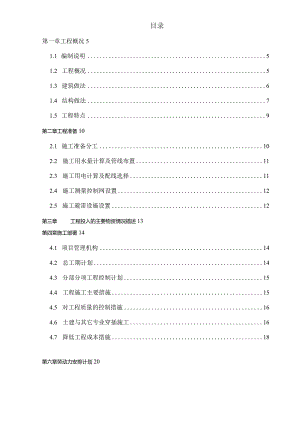

目录第一章工程概况51.1 编制说明51.2 工程概况51.3 建筑做法61.4 结构做法71.5 工程特点9第二章工程准备102.1 施工准备分工102.2 施工用水量计算及管线布置112.3 施工用电计算及配线选择112.4 施工测量控制网设置122.5 施工避雷设施设置12第三章工程投入的主要物资情况描述13第四章施工部署144.1 项目管理机构144.2 总工期计划144.3 分部分项工程控制计划154.4 工程施工主要措施154.5 对工程质量的控制措施164.6 土建与其它专业穿插施工164.7 降低工程成本措施18第六章劳动力安排计划206.1本工程劳动力需用量计划表20第七章施工总平面布置237.1 本工程临时用地表237.2 施工总平面布置图23第八章施工进度计划248.1 施工进度计划安排248.2 施工总进度网络图24第九章施工方案259.1 主要分部分项工程施工方法259.1.1 施工测量放样定位259.1.2 桩基施工方法289.1.3 机械挖土方339.1.4 土方回填339.1.5 1.5独立基础379.1.6 承台及地梁施工389.1.7 钢筋工程施工方法399.1.8 模板工程施工方法409.1.9 混凝土工程施工方法429.1.10 预埋件施工方法459.1.11 砌体工程施工方法469.1.12 脚手架施工方法479.1.13 卫生间防水工程施工方法539.1.14 内墙及天棚粉刷施工方法549.1.15 内墙面及天棚涂料施工方法559.1.16 瓷砖贴面施工方法569.1.19 防滑地砖地面施工方法669.1.20 外墙水泥砂浆粉刷施工方法699.1.21 外墙面砖施工方法729.7.22 铝合金门窗施工方法759.7.23 胶合板门施工方法809.7.24 门窗玻璃安装施工方法859.7.25 冬、雨季施工技术措施889.2特殊技术的施工方案89第十章确保工程质量的技术组织措施10410.1 质量管理目标10410.2 质量组织措施10410.3 技术措施10610.4 质量管理措施10710.5 各分项工程的质量保证措施10810.6 轴线、标高测量尺寸控制措施11010.7 结构创优工程具体做法Ill10.8 装饰创优工程具体做法115第十一章确保安全生产措施12111.1 安全保证体系及职责12111.2 施工用电的安全措施12411.3 施工机械使用的安全措施12511.4 洞口、临边防护措施12811.5 主要工序安全措施12911.7防火、消防安全措施130第十二章水电工程施工组织设计1321.1 1工程施工概述1321.2 主要施工方法1331.3 确保工程质量的技术措施1371.4 材料供应和质量保证措施1401.5 施工机械用具计划1411.6 确保安全生产的技术组织措施1421.7 确保文明施工的技术组织措施143第十三章确保文明施工的技术组织措施14413.1 文明施工14413.2 不扰民措施146第十四章确保工期的技术组织措施147第一章工程概况1.1 编制说明本工程施工组织设计是根据工程投标需要、投标文件、施工图纸答疑、建筑特征、场地条件编写的，一旦我司中标，我司将进一步再认真完善细化各分项施工方法，使本施工组织设计真正指导施工全过程，我司把本工程作为本年度重点项目来施工，将派分管生产经理来组织本工程施工。我司将按投标文件所承诺的条件，按我司制定的质量体系、质量方针、质量目标、质量承诺内容进行质量管理，确保工程质量达到合格标准，确保按时竣工交付使用。1.2 工程概况1、项目名称：灿坤工业园西区首期厂房工程A标段。2、招标人：漳州市经济发展有限公司。3、地理位置：漳州市角美镇龙池开发区。4、设计单位：机械工业部第一设计研究院。5、建筑面积：69141m2o6建筑结构：轻钢结构。7、基础型式：静压预制钢筋混凝土方桩及独立基础。8、施工工程质量：合格。9、施工工程工期：105日历天。10、本工程碎采用自拌碎。11、本工程建筑分类为J类，建筑耐火等级为二级。1、墙体工程(1)、本工程非承重墙采用a、外墙：厂房1.20Om(仓库2.00Om)以下采用承重粘土多孔砖，M5水泥砂浆砌筑。其它部位为黄色单层彩钢板。B、内墙：涂红墙体采用承重粘土多孔砖，M5水泥砂浆砌筑。室内非涂红墙体均采用100厚轻质墙板。(2)、地面防潮层以下采用MUlO粘土多孔砖，M5水泥砂浆砌筑。(3)、预制碎构件搁置在砖墙上安装必须满铺20厚1:3水泥砂浆。(4)、所有内外砖墙(有钢筋碎地梁及特殊注明者除外)均应在室内地面以下0.05m处做20厚1:2水泥砂浆内掺5%水泥重量的防水剂防潮层，墙体两侧地面标高不同时，应分别设防潮层，并应在两道防潮层之间靠土一侧的墙面做防潮层。2、屋面：分为不上人屋面和钢板屋面，钢板屋面为0.6Cm厚镀铝锌黄色单层彩钢板自防水，下附6cm保温玻璃棉，衬玻璃布及钢丝网。3、门窗：所有木门窗及木制品均采用二级杉木，门窗玻璃除注明外，均用5mm厚白玻；厕所窗及夹板内门上的玻璃均用磨砂玻璃或压花玻璃。本色铝合金门窗框，门采用90系列，推拉窗采用90系列。凡木料与砌体接触部分均满涂防腐臭油。门窗安装制作，制造厂应提供材料样品，安装详图及氧化膜镀层厚度等技术数据，送设计院及甲方认可后方可制造安装。4、外装饰：外墙1.200m以下采用黄色面砖贴面(白水泥勾缝)外墙1.200m以上采用0.6cm厚镀铝锌黄色单层彩钢板。5、内装饰：地面：压光水泥砂浆地面，注(厕所及浴室地面为防滑地砖，并在找平层上做防水涂料991二道四周上翻300高)。楼面：水泥砂浆楼面。 内墙面：1、白色内墙涂料，用于除注明外所有内墙面。2、瓷砖墙裙高1800mm,用于厕所及浴室内墙面。 顶棚：1、白色内墙涂料。2、采用轻钢龙骨石膏板吊顶（厕所采用塑料板吊顶），用于夹层所有生活间顶棚（吊顶高度2500）。6、油漆工程（1）室内所有钢结构刷超薄型钢结构膨胀防火涂料，耐火极限需达到：柱子2.0m,屋顶承重构件0.5m,然后刷天兰色防火面漆一道。（2）、所有金属制品露明部分除特殊注明外，均做红丹打底，黄色醇酸磁漆二度。（3）、所有不露明的金属制品刷红丹二度。（4）、所有金属制品在刷底漆前应先除油去锈。（5）、内、外木门均做一底二度银灰色醇酸磁漆。7、散水坡沿建筑物四周做80Omm宽敞水坡，找坡35%,散水坡整体面层纵向距离每隔1230m做一道20mm宽伸缩缝，散水坡与勒脚交接处设20mm宽伸缩缝，缝内嵌沥青油膏。构造做法：60厚C15碎撒1:1水泥砂浆压实赶光。60厚碎石垫层压实。素土夯实。1.4 结构做法1、材料（1）、钢筋：-I级钢，-II级钢。5.000以下C25C25(3)、墙体：墙体材料采用容量小于12KN多孔砖。2、碎保护层板、墙：主筋砂保护层厚度为15mm。梁：主筋碎保护层厚度为25mm。柱：主筋碎保护层厚度为30mmo基础(含±0.000m以下构件)：主筋碎保护层厚度为40mm。3、钢筋的最小锚固长度和最小搭接长度序号钢筋种类最小锚固长度最小搭接长度d25d25C20C25C30C20C25C301I级钢筋30d25d20d36d30d24d211级钢筋40d35d30d48d42d36d4、桩说明:本工程采用300X300断面预制碎方桩，完全静压。桩身佐强度等级C30,桩身碎保护层厚度40mm。桩长15米，竖向极限承载力标准值二700KN。桩顶钢筋凿出800mm,锚入承台。5、钢结构材料要求：(1)、钢构件采用Q235钢。钢材必须保证：抗拉强度、伸长率、屈服点、冷弯试验合格，和含硫、磷、碳的极限含量。(2)、自动或半自动焊接采用的焊丝，应符合国家现行焊接用钢丝(GB1300-77)的规定，手工焊接的焊条应符合碳钢焊条(GB5177-85)的规定，选择的焊丝和焊剂型号应于主体金属相适应。(3)、普通螺栓，包括锚栓，可采用碳素结构钢GB700-88中规定的Q235号钢制成。(4)、高强度螺栓其规格及尺寸应分别符合国家现行钢结构用高强度大六角头螺栓，大六角螺母，垫圈形式与技术条件GB1228-84GB1231-84以及钢结构用扭剪型高强度螺栓连接副型式尺寸与技术条件GB363283GB363383的规定，其钢材应符合合金结构钢技术条件(GB3077-82)和优质碳素结构钢钢号和一般技术条件(GB699-65)的规定。1.5 工程特点该工程具有建设规模大，专业性强，工程量集中而且互相配合项目多，工期相当紧，施工测量精度要求高的特点。为确保该工程能顺利完工，需一次加大投入施工机械、物力、人力，需科学合理安排好组织管理，采取合理的施工措施，需要组成强有力的管理班子才能按时保质完成施工任务。施工时所有装修材料质量、颜色、式样、规格等应提供样块给设计、业主确认及土建应配合各工种做好预留孔洞、预埋管及预埋件的设置要确保，不得事后敲打。第二章工程准备根据该工程工期特点，工程一旦我司中标，我司在开工之前短时间内全部做好施工前的准备，解决临时设施搭建，组织施工机械进场，在一周内初步形成生产加工能力，组织劳力进场，编制好材料报表，组织好货源，确保材料按工程进度需要供应。2.1施工准备分工项目负责人完成施工准备工作内容管理班子项目经理组建项目管理班子，并催促进场，工作安排。办理开工手续项目经理向市建委办理开工许可证，交纳各类费用。放样定位施工部主任向业主索取正式施工，放模定位图。联系公司测量队进场，配合完成工程放样、定位、控制网测量。搭设临设施工员搭设临时设施，施工排水沟、洗车台配合业主完成三通一平。搭设施工用水、用电机管员完成施工用水、用电管线路埋设。组织机械机管员与公司租赁分公司申请机械需要计划，签订机械设备租设备进场赁合同。劳动组织劳资员向公司劳资料提出劳力需要量计划和进场时间计划，组织劳力进场组织进场教育。申请施工准材料计划施工部主任向材料部申请施工准备阶段各类材料计划。材料供应材料部完成施工部申请的施工准备阶段各类材料进场及材料加工定货。调查市场材料价格材料员调查市场类材料，材料价格、质量货比三家、确定供应商、签订材料供需合同。签订内部分包合同经营部签订内部单包工合同，劳务合同。签订外部配合合同经营部需外部配合的专业队伍，征求业主同意，后签订外部配合合同。规章制度办公室制定项目部各项规章制度，向公司报批各类报表。2.2施工用水量计算及管线布置综合施工现场混凝土采用自拌碎，用水量是以结构施工时，框架浇捣碎用水量为最大。施工机械用水量，无特殊机械可不考虑；施工现场最高人数为460人，面积大于25000m2,故施工现场给水管（进水管）选用100镀锌管即可，支管、末管用水管分别选用中50、25的镀锌管可满足施工要求。水管管径走向布置详见“施工总平面布置图”。2.3 施工用电计算及配线选择本工程在施工现场拟选用一台额定功率300KVA变压器。施工用电采用“三相五线”制，线路做架空布设，支杆间距35m,共分三路供电，配电房从电源点引出。第一路供基础、主体结构及装修施工用电。I=-j×1000=237x06_XIooO=288A6Vcos1.732×380×0.75支线选用95m?埋BX-500（395+235）铜芯橡皮电缆线（导线持续容许电流415A）o第二路供机械设备用电。I二×1000=60x0,6×1000=73y3vcos¢91.732×380×0.75支线选用35m?铜芯橡皮电缆线（导线持续容许电流85A）0第三路为生活用电和照明用电选用3.5mm2的BX-500型铜芯电缆护套线。2.4 施工测量控制网设置本工程为各栋号单体工程，平面轴线、竖直标高、变形进行观测控制。建立施工测量控制网：本工程根据甲方提供的城市规划坐标同时参考原来坐标点和图纸轴线建立施工控制网。为确保控制网点测量和点位的埋设精度，公司测量队计划采用TPS300全站仪进行区控制网的测量，控制导线及点位埋设方法见施工控制网图。测量队计划组织有现场丰富施工经验的人员进行实地操作，精确地在导线上埋设永久性控制点，确保在施工过程中各单体项目轴线准确放样的精度以满足施工要求，其测量精度控制在l30000l40000间，直角误差在±5'。在导线上埋设控制点控制的优点是能够随时检查导线点有无损坏，以便准确恢复始终保持控制点与房屋设计轴线精度一致。2.5 施工避雷设施设置1、本工程主要的井架施工机械的防雷设置（接地电阻4Q以下），与本工程防雷接地网接通。2、其它施工机械设备在正常接零，采取重复接地方法。第三章工程投入的主要物资情况描述序号物质名称中.位数量1圆钢t804.032镒钢t0.0383水泥t7047.414碎石ITl323167.455中砂n12593.96红砖千块257.647多孔砖千块572.258杉原木m3282.549松原木m3665.7510铁件千克10280.2411瓷砖千块66.1012石膏板m24842.1813涂料千克7368.5414铝合金门窗m211906.4815黄色面砖千块580.12第四章施工部署4.1 项目管理机构我司将把本工程施工安排作为本年度重点工程项目施工，公司将派专人直接抓好本工程施工并强化项目法管理，配备精干的项目管理班子，公司将调入最强的管理人员，成立项目经理部完成本工程的施工任务。项目部下设有：施工管理部、技术管理部、材料设备部、经营部、办公室共五个职能部分。4.2 总工期计划工期计划本工程总工期计划105日历天。本工程拟采用三个片区进行施工，以8#10#厂房、厂房、15#19#厂房、厂房划分各个片区。只有合理赶工、加强协调、管理，可以确保本工程在105日历天内全面竣工，交付使用。4.3 分部分项工程控制计划由于施工牵涉桩基施工、主体结构施工和钢结构吊装等各个分部工程施工多个环节，以各个片区进行流水施工，各个班组进行交叉作业，以保证顺利交工。4.4 工程施工主要措施1、所有材料均按工程进度需要有顺序正确组织进场。2、放样定位：工程测量定位根据城市规划所提供的网点进行放样、定位，并认真进行核对无误后组织施工。3、土方开挖：基础土方采用机械开挖，投入反铲挖掘机3台及自卸汽车10辆进行外运土方。当基础施工完成后，立即组织场地回填、整平、压实。4、加大材料的投入：本工程配备模板及支撑系统。外钢管脚手架模板支撑采用双排碗扣式钢管支撑，钢管、扣件、安全网、脚手板全部备足以保证工程安全生产的需要。5、加大人力的投入：本工程有单体工程多，工期短的特点，为保证工程的顺利进行，土建施工需同时投入三个班组工人，互相配合和协作。6、钢筋加工计划放在现场加工，边加工边安装，及时保证各种规格钢筋按时供应，确保文明施工，钢筋加工多少，即用多少。7、碎：采用自拌碎，及时与材料供应商联系，确保材料能提前进场保证供应。8、模板工程：本工程计划全部采用胶合模板。支撑系统采用碗扣式钢管支撑及时周转，及时清理，做到文明施工。4.5 对工程质量的控制措施(1)在公司范围抽调素质高、责任心强的施工管理人员，充实到项目部管理班子里来，做到责任明确，并签订奖罚合同，首先在管理力量上保证，同时加强技术部质检人员力量和管理力度。(2)认真编制各分部分项施工组织设计和建立技术交底验收制度，各项施工做到有方案有交底有验收有计划，施工中做到心中有数，并推广样板间、样板墙等样板工程推动整个施工过程。(3)提高工人素质，在全司范围和劳务市场调入具有创优经验的技术素质高的工人进场，确保工程创优需要，同时签订必保创优的人工单价，确保达到工程目标。(4)材料进场把关：各类建筑材料进行社会调查，各类材料都应具有出厂合格证，材料进场必须检验合格后方可使用，材料部门和施工部要做到层层把关。(5)开展全面质量管理活动，按我司制定的质量体系、质量方针、质量目标内容进行质量管理，确保工程质量达到投标时所承诺的工程达到要求，工程质量达到合格标准。4.6 土建与其它专业穿插施工安装工程是本工程的重要组成部分，它不论是在投资规模上还是在工程量与工期方面，都是与土建工程的施工管理工作统筹布置协调并进的，也只有这样才能保证整个工程施工在合同工期内保质保量地予以完成。因此，如何把握安装工程施工的节奏与土建施工合拍，如何控制安装工程的施工，使其能在土建工程中游刃有余地穿插施工是保证安装工程和土建工程减少不必要的投入和加强成品保护，使施工走上良性循环的最重要的措施。1、安装工程与土建工程穿插原则安装工程进展服从土建工程的施工部署，因为安装工程均是附着在土建工程之中的，土建工程是安装工程的基础。土建工程施工应从局部或总体上为安装工程施工创造良好的条件，特别是在涉及到有安装项目的土建施工部位应尽快完成，扫清“尾巴”。使安装工程尽快插入展开施工。安装工程施工中应结合土建施工的进度控制计划，编制各种机电设备的最迟必须进场计划和各安装工种的最迟必须插入展开施工的开始时间，以便于土建施工时及时安排完善相关部位的土建工作。各类预留洞、预埋管、预埋铁件随土建结构施工同步完成。竖向风、水气管安装工作应分段施工，满足土建装修工程施工分段施工的需要。室内卫生间上下水管、暗线管、内配线、各类开关箱盒插座的安装工作随土建粗装修同步完成。机房内设备的安装工作，土建施工应首先完成对该部位的防水、防雨、防干扰的围护工作，使此部位的设备安装工作能在工作面形成后迅速展开。总体地面竖向工程中的地下管网施工安排在土建工程中普通装修结束后，土建大量施工机械退场，大量材料堆场空出后安排地下管网施工，底下地下管网完成用回填后，土建即组织力量迅速完成竖向场内道路施工。2、装饰与土建工程的穿插(1)砌体工程与抹灰工程在砌体工程施工中，应加强工完场清和细部处理等检查工作，并保证室内各种零星砌体一次性完成，同时为明露的各类管线的安装工作提供工作面。抹灰工程在砌体完成后插入。(2)室内装修工程室内装修应分段做好成品防护措施后尽早插入施工，分别从上至下，从而至外组织施工。做到完成一段封闭一段，加强成品保护。4.7 降低工程成本措施1、加快工程进度，缩短建设工期，减少劳力、机具、材料消耗是降低工程成本最有效办法，由于本工程建设规模大，所投入的劳动力、机具、周转材料多，所发生的租金费用大，科学地安排工程进度是降低工程成本的最好途径。2、注重工程质量管理和制定合理的施工方法是防止工程质量事故发生和杜绝返工浪费节约成本的主要措施。3、项目部严格施行施工材料限额领料制度，尤其对三大材及装修材料采取按预算定额限额领用，并搞好落手清和工完料清,防止材料浪费造成大量建筑垃圾外运。4、项目部的材料采购由项目部组织进行市场调查，做到货比三家，大宗材料的采购采取投标报价采购，以买进物美价廉的材料，并与信誉好，售后服务好的供应商建立长期合作关系。备情况及进场计划序号机械或设备名称型号规格数量国别产地制造年份用电量(KW)生产能力进场计划,十.石方机械1反铲柠掘机3台上海1996120m2中标后一周内2自卸汽车东风10辆上海19968t中标后一周内3蚌式打夯机MWD16台江苏19972X620i113台班中标后一周内4空压机PUMA-62台江苏199612X26m3/min中标后一周内5风镉、风枪1把，上海1998(备用1把)中标后一周内6潜水泵HZT-606台江苏19993X6中标后一周内-乖育水平运输机1井字架华荣4台厦|'119967.5X4中标后一周内2铁斗车白制80台1998中标后-Jlrt二舲砂浆施工机械舲税样机TZ3505台福州199615.5X50.35i113次中标后一周内2砂浆机HT2005台福州19983X5200L/次中标后一周内3磅称5台泉州1997IT中标后一周内4平板震动器Pa-506台福建19981.1X6（备用2台）中标后一周内5插入式霞动器HZP-707分福建19981.1×7（备用3台）中标后一周内JZJL钢筋加工机械1闪*对焊机UN-751台上海199875KVA4T/台班中标后一周内2钢筋切断机GW4O2台江苏19987.5X215KM/台中标后一周内3钢筋成型机QT-4OA2台江苏19973X2120KM/台中标后一周内4交流电焊机UN-1002台江苏199664KVA中标后周内5钢筋调百机TK-A2台江苏19957.5X23T/台中标后一周内6直流焊机AX320-l4台上海199714X4中标后一一周内万木T机械1活动式小园锯K4台福州19963X4中标后一周内序号机械、设备名称型号规格数量国别产地制造年份用电量（KW）生产能力进场计划2刨板机4台江苏19982.2×4中标后一周内试验1砂浆试模15组福州1998中标后一周内2校试模20组福州1998中标后一周内七测量仪器1经纬仪J-23台南京1996中标后一周内2水平仪DS-66台北京1998中标后一周内3铝合金标尺6把上海1999中标后一周内4钢卷尺6把50M中标后一周内八配电箱1总配电箱1台中标后一周内2分总配电箱3台中标后一周内3分配电箱10台中标后一周内4配电箱50台中标后一周内九液压桩机500吨4台上海199862.5X4500吨中标后一周内第六章劳动力安排计划6.1本工程劳动力需用量计划表序工种名称数量进场时间安排工作范围号（人）1碎工（瓦工）60开工时进场砌砖墙、铺墙、地面砖、碎浇筑、养护2模板工（木工）60开工时进场模板制作、安装、门窗安装3钢筋工50开工时进场钢筋制作安装4粉刷工60装饰时进场内墙面、顶棚粉刷、涂料、5防水工10卫生间防水时进场卫生间防水6油漆工25防腐、油漆时进场油漆、涂料7水电安装工25开工时进场一半，安装调试全部进场水电预埋、安装8普工（挖土工）60开工时进场土方整修、装运土、夯填、材料搬运等零星收尾9电工5开工时进场场内临时用电架设、维护管理10机械工（机修工、焊工）65开工时进场机械安装、操作、维修、吊装、压桩机操作等11架子工25主体施工进场搭设内外脚手架12金属安装工25开工时进场钢筋、门窗安装、钢结构焊接合计4606.2各工程劳动力计划如下1、土建工程劳动力计划序号工种基础施工阶段（人数）主体施工阶段（人数）装修施工阶段（人数）备注1木工5010152钢筋工503053碎工6060304粉刷工1015605油漆13256防水工210157架子工1()25208普工6060609机械工3601510电工35311水电安装工20252512金属安装工52525合计2743273122、水电工程安装劳动力安排计划预埋阶段安装阶段调试及收尾阶段水电工：5人水电工：10人水电工：10人（其中高级工2人,中级工3人）（其中高级工5人,中级工5人）（其中高级工5人中级工5人）焊工：5人焊工：5人焊工：5人辅助工：10人辅助工：10人辅助工：10人第七章施工总平面布置7.1 本工程临时用地表击且mE针1/一2、39阳甲11r+V11*在÷t八B104：V11Wr毋TinI以左北75T本llT工与贵5TF2Z*.-JC/者36左M-T工国以左北而对ITTE!抬TU3AL白36'7I"Till4Zfrt-IPrfnZH-T工口冰rU4阿R二OIVO力TiiIf11+W,fc-4PTZn本IlT工与贵5TF5合*90立M-T工国以左北而对ITTE!依TU6状'SIO1/OA:t-TTfil+Z.-IUTSTZH-T工口冰rU7-A?Xs270Wr毋TinI以左北75T本llT工与贵5TF底-T中441工日'5136A:t-TTfil+Z.-IUTSTZH-T工口冰rU2蚣I*?36“力:tfcIfM44,2fc4PIfIi2SITiSTP=3114女'5136立M-T工国以左北而本Ii在！皓T4A声36力:7I"Till4Zfrt-IPrfnZH-T工口冰rU5WP卜弓？367:诙TinI以左北7572SITiSTP=6rl京曰InH112.5左h'lzZ4HtV幸-J-h不Il-Tia壮/&aU7KzhU"R=÷+业娟口100左'lz4fZ由4r柘H6*-JhZHT始壮加士U8必班+坐如n100:却IzZ44V*-h上山而七比T士口9XlI文36立M-T工国以左北而次IT工口法T10ffl彷:lIkt4-Z.400左'lZZ由结而IfIA*.Jh+4ilIuYeU11*iT以2407:却IZZ44V*-h十/去11,l士口12而；！由者24左M-T工国隹核1左而珀IT工口依TU13-ZTWfe+z.185左'lz4fZ由4r彬H6*-Jh+4ilIuYeU147±-Mt+z,185却Izz44f五幸；力不Il-TiSXh17*士U15工，卜÷ftM185左h'lzz44山1幸-J-H不IlT始壮/&亡U16杯a历z÷64-z.390左'lZZ由结而IfIA*.JhM杯114±珈比狂U17'W-Mt以2407:却IzZ4'¼储t*-h本IlTZS壮，以士Q7.2 施工总平面布置图（详见附图）第八章施工进度计划8.1 施工进度计划安排本工程在招标工程项目内容及承包范围内总施工工期105日历天。8.2 施工总进度网络图详见附图。第九章施工方案9.1主要分部分项工程施工方法9.1.1 施工测量放样定位施工过程中，主要对各施工楼层的平面轴线、竖直标高、变形进行观测控制。1、建立施工测量控制网：本工程根据甲方提供的城市规划坐标同时根据图纸轴线建立施工控制网。为确保控制网点测量和点位的埋设精度，公司测量队计划采用TPS300全站仪进行区控制网的测量，控制导线及点位埋设方法见下图施工控制网图。测量队计划组织有现场丰富施工经验的人员进行实地操作，精确地在导线上埋设永久性控制点，确保在施工过程中各单体项目轴线准确放样的精度以满足施工要求，其测量精度控制在1/300001/40000之间，直角误差在±5'。在导线上埋设控制点控制的优点是能够随时检查导线点有无损坏，以便准确恢复，始终保持控制点与房屋设计轴线精度一致。2、桩位放样：定桩位时按照建筑施工控制网，采用经纬仪及经核定合格的钢卷尺进行各单体项目细部放样，实地定出控制轴线，在龙门板上写明轴线编号，再按设计图中所示尺寸逐一加以定出位置，定出的桩位之间尺寸必须再进行一次校核。标高控制点引测前应严格进行校正，确保水平仪完好、准确。3、建筑物平面与高程控制：平面控制采用T2级经纬仪，由外部控制点向基础表面引测，误码率差应在±5mm以内。高程控制的水准点采用高精度的绝对标高，并设定于个外部控制水准点用二等水准测量确定水准标面的标高。4、竖向测量：竖向垂直采用天顶垂准测量，采用T2纬仪上配备弯道目镜。测量步骤：先标定下标志和中心坐标点位，在地面设测站，将仪器置中、调平、装上弯管目镜，在测站天顶上方设置目标分划板，位置大致与仪器铅垂，将望远镜指向天顶，并固定后调焦，置望远镜十字丝与目标分划板上的参考座标x、y轴相互平行，分别置横丝和纵读取X和y的格值GJ和GJ。转动仪器照准架180°,重复上述程序，分别读X格值GIJ和y格值GlJ,然后调动望远镜。将横丝与一2一格值重合，将仪器照准架旋转90。，置横丝与目标分划板X轴平行，读取y格值GJ+GJGJ+GJGJ+GJGlJ,略调动，使横丝与2格值重合，所侧得XJ=2,Yj=2的读数为一个测回。5、变形观测：建筑物沉降观测点的布设根据设计图纸布置的点位埋设，采用11等水准的N2精密水准仪和钢水准尺进行观测，建筑物每做完一层后即进行观测，主体完装修过程中每月观测一次，并由专人对观测成果进行整理。建筑物的沉降观测的方法和一般规定：(1)沉降观测的时间和次数，应根据要求高层建筑的工程进度、地基土质情况等决定。一般由甲方召集设计、施工、监测以及管线、房管、道路等有关部门召开协调会决定观测时间和次数。(2)沉降观测工作的要求：沉降观测是一项较长期的系统观测工作，为了保证观测成果的正确性，应尽可能做到四定：a固定人员观测和整理成果；b、固定使用的水准仪及水准尺；c、使用固定的水准点；d、按规定的日期、方法及路线进行观测。(3)使用仪器工具的要求：高层建筑的沉降观测所用的仪器要求较高，一般都采用可测II等水准的精密水准仪和钢水准尺。(4)确定沉降观点按设计图要求布点，并做好记录。进行沉降观测时，因施工或生产的影响，造成通视困难，往往为寻找设置仪器的适当地点而花费时间。因此对观测点较多的建筑物、构筑物进行沉降观测前，应到现场进行规划，确定安置仪器的位置，选定若干较稳定的沉降观测点或其它固定点临时水准点(转点),并与永久水准点组成环路。最后，应根据选定的水准点，设置仪器的位置以及观测路线，绘制沉降观测路线图，以后每次都按固定的路线观测。采用这种方法进行沉降测量，不仅可以避免寻找设置仪器的麻烦，加快施测进度；而且由于路线固定，比任意选择观测路线可以提高沉降测量的精度。但应注意必须在测定临时水准点高程的同一天内同时观测其他沉降测点。(5)沉降观测点的首次高程测定：沉降观测点首次观测的高程值是以后各次观测用以比较的根据，如初测精度不够或存在错误，不仅无法补测，而且会造成沉降工作中的矛盾现象，因此必须提高初测精度。如有条件，最好采用N2或N3类型的精密水准仪进行首次测定。同时每个沉降观测点首次高程应在同期进行两次观测后决定。(6)观测方法及作业中应遵守的规定：使用精密水准仪光学测微法后、前、前、后进行观测，观测应在成像清晰、稳定时进行，有多个前视观测点时前视各点观测完毕以后，应回测后视点，最后应闭合于水准点上。6、竖向垂直标高测控(1)根据施工现场条件和建筑的几何尺寸及施工方法等确定测设方案。(2)建立较高精度的施工轴线、标高控制基准点。(3)配备23名专职测量人员和精度较高的测量仪器和工具。J2经纬仪三台，水平仪六台。专用上海产50m钢卷尺六把。(4)测设方法确定基准点：轴线采用铅直投测的方法进行，轴线基准点均设于中心,四角分别设四个点，共四个基准点组织控制网。测设：安置激光经纬仪于建筑物底层施工轴线基准点上，用竖向贯通投点法。7、沉降观测本工程设观测点。沉降观测点设置位置、数量按设计要求留设在柱头上（约离板面0.5m标高处），每施工一
