后浇带独立支撑体系专项施工组织方案.docx

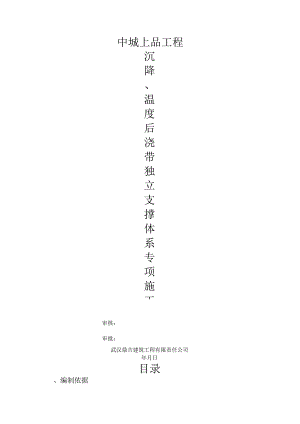

、编制依据中城上品工程沉降、温度后浇带独立支撑体系专项施工方案审核：审批：武汉鼎吉建筑工程有限责任公司年月日目录二、工程概况1、工程简介2、后浇带混凝土施工说明三、后浇带支撑体系搭设与撤除要求四、安全生产与文明施工本卷须知五、后浇带独立支撑体系搭设附图1、附图一、后浇带支撑体系平面布置图2、附图二、后浇带支撑体系剖面布置图一、编制依据(1)、？建筑施工扣件式钢管脚手架安全技术标准？(JGJ130-2011)(2、？混凝土构造设计标准？(GB50010-2010)(3)、？建筑构造荷载标准？(GB50009-2001)14)、？建筑施工安全检查标准？(JGJ59-2011)(5)?建筑施工模板安全技术标准？(JGJ162-2008)(6)、根据?不安全性较大的分局部项工程安全管理方法?建质200987号文(7)、？建筑施工手那么?第四版，中国建筑工业出版社(8)、？建筑施工计算手那么?2004版(9)、中冶南方工程技术武汉分公司提供的土建图纸110)、国家现行有关法律、法规、标准、标准(11)、武汉鼎吉建筑工程有限责任公司相关管理标准二、工程概况1、工程简介工程名称：中城上品IT2#；建设单位：武汉中城上品房地产开发；设计单位：中冶南方工程技术；监理单位：武汉市联发建设监理有限责任公司；施工单位：武汉鼎吉建筑工程有限责任公司；工程地点：工程位于武汉市蔡甸区，东临汉江北路，南邻鼎力公司，西邻广场花城小区，北临博奇路。1#楼地上34层，单体建筑面积24114.89肝，建筑高度99.9Onb土0.000相当于绝对标高27.200米；2#楼地上34层，单体建筑面积29317.9411建筑高度99.90m,±0.000相当于绝对标高27.200米；3#楼地上34层，建筑面积27352.0211)2,建筑高度99.9Onb±0.000相当于绝对标高28.300米；4#楼地上34层，建筑面积29442.44而，建筑高度99.450m,±0.000相当于绝对标高28.300米；该建筑设计等级分类为3类，设计使用年限为50年，构造设计使用耐久性50年，构造安全等级二级，构造重要性系数为1.0；本工程抗震设防类别为重点设防类，按6度进展抗震计算，按6度要求采取抗震措施。2、后浇带混凝土施工说明(1)后浇带构造中原有钢筋应贯穿，地下室后浇带分为沉降后浇带和温度后浇带。(2)、沉降后浇带混凝土应在主体构造施工完成、建筑物沉降稳定后浇筑。温度后浇带应在其两侧混凝土浇筑完毕并间隔60天后浇筑。3)、后浇带采用比设计混凝土高一等级的补偿收缩混凝土浇灌。后浇带两侧的支撑在后浇带浇筑混凝土并到达设计强度前方可撤除，防止形成悬挑构件。施工期间应采取有效措施保证后浇带两侧墙、柱稳定性。三、后浇带支撑体系搭设与撤除要求(1)、后浇带独立支撑体系搭设尺寸；悬挑端板底设支撑架，排距0.5m,纵距0.5mo(2、可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆(即扫天杆)，扫天杆距梁底、板底不得大于30Omm,否那么应增加纵横向水平杆。扫地杆距离底板面不得大于200mm。(3K扫地杆与顶部水平拉杆(扫天杆)之间按步距不大于0.9m满设双向水平拉杆，所有水平拉杆端部与四周建筑物顶牢。无处可顶时，应在水平拉杆端部和中部沿竖向设置连续式剪刀撑。相邻两水平杆的接头不应在同一(立杆)纵距或横距内。(4)、顶部应设可调支托，U形支托与楞梁两侧间如有间隙，必须楔紧,螺杆伸出钢管顶部不大于200mm,螺杆外径与立柱钢管内径的间隙不大于3三o(5)、架立四周外侧应设置由下至上竖向连续式剪刀，宽度4-6米，并在剪刀撑的顶部、扫地杆处设置水平剪刀撑，剪刀撑夹角为45-60C,剪刀撑跨越5-7根立杆，宽度6米，立杆底端应与地面顶紧。(6)、甲方回填土范围内沉降后浇带、温度后浇带支撑钢管搭设方法和范围见附图一、附图二。7)、沉降后浇带、温度后浇带支撑钢管必须在后浇带部位混凝土浇筑完毕,并使后浇带部位的碎到达设计要求100%后，方可撤除沉降后浇带支撑钢管。四、安全生产与文明施工本卷须知(1)材质要求、钢管规格48X3.0钢管，并有产品合格证。、扣件的紧固程度不应小于40N.m,且不应大于65N.mo对接扣件的抗拉承载力为3kN°扣件上螺栓应保持适当的拧紧程度。、对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。、各杆件端头伸出扣件盖板边缘的长度不应小于100mm。、钢管有严重锈触、压扁或裂纹的不得使用。制止使用脆裂、变形、滑丝等现象的扣件。12)、后浇带支撑体系时，必须严格按照方案和交底搭设，搭设完毕后必须经工程部检查验收合格后，方可进展下道工序的施工。无工程部撤除令，任何人员不得撤除构造模板支撑体系和后浇带支撑体系。13)、作业人员必须严格遵守劳动保护规定，正确佩戴和使用个人防护用品。作业人员必须严格执行安全技术交底和班组长班前讲话要求。(4)、穿插施工时，要有可靠的防护措施，不得伤害他人，也防止被他人伤害。(5)、任何作业人员不得擅自拆动施工现场的脚手架、支撑架、防护设施、安全标志和广告牌。6)、作业人员除必须执行作业时间限制外，在作业过程中应该自觉减少和消除噪音。(7)、严禁随意撤除或损坏防护栏杆、拉杆、安全网、跳板、脚手板、支撑等防护设施。(8)、此支撑回填时只能上小型机械施工，车辆5T以下，覆土高度不能超过1.5米。五、后浇带独立支撑体系搭设附图1、附图一、沉降、温度后浇带支撑体系平面布置图2、附图二、沉降、温度后浇带支撑体系剖面布置图
