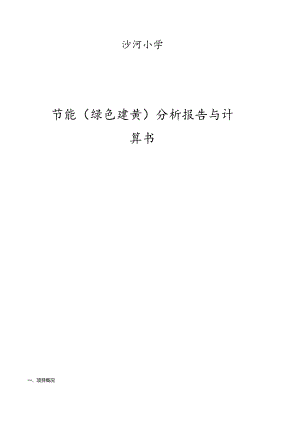

沙河小学节能（绿色建筑）分析报告与计算书.docx

沙河小学节能（绿色建黄）分析报告与计算书一、项目概况二、物理环境分析主要依据三、场地噪音分析四、构件隔声分析五、室内隔声分析六、采光分析七、室外风环境八、室内风环境九、结构计算表格十、可循环材料用量比例十一、装饰性构件比例表十二、绿色建材比例统计表十三、年径流控制率计算书十四、场地热环境分析报告十五、室内污染物浓度分析报告十六、室内污染物浓度分析（一星级）十七、室外风环境分析报告十八、空调负荷提升分析报告十九、采光分析（一星级）二十、形体规则性判定报告二十一、日照分析报告一.项目慨况本工项目位于沙河小学内。汽车可通过主公路直接进入拟建场地，地理位置较好。本项目总用地面积18367.06平米。本项目执行重庆市公共建筑节能(绿色建筑)设计标准(DBJ50-052-2020),满足绿色建筑基本级要求。二物理环境分析主要依据1 .民用建筑统一设计标准GB50352-20192 .中华人民共和国城市区域环境噪音标准GB3096-933 .声环境质量标准(GB3096-2008)4 .建筑采光设计标准(GB50033-2013)5 .公共建筑节能(绿色建筑)设计标准DBJ50-052-20206 .建筑环境通用规范GB55016-2021三场地噪音分析1 项目飙见本项目参与计算的噪声敏感参评建筑物如下表所示：表1参评建筑信息式名称建筑高度(米)底标高(米)教学综合楼43.600.002 .评价标率2.1 评价依据(1) 绿色建筑评价标准GB50378-2019(2) 绿色建筑评价技术细则2019(3) 声环境质量标准GB3096-2008(4) 环境影响评价技术导则声环境HJ2.4-2009(5) 声环境功能区划分技术规范GB/T15190-2014（6）民用建筑绿色性能计算标准JGJ/T449-20182.2 标准要求绿色建筑评价标准GB50378中规定：826场地内的环境噪声优于现行国家标准声环境质量标准GB3096的要求，评价总分值为10分，并按下列规则评分：1 .环境噪声值大于2类声环境功能区标准限值，且小于或等于3类声环境功能区标准限值，得5分。2 .环境噪声值小于或等于2类声环境功能区标准限值，得10分。声环境质量标准GB3096中规定了五类声环境功能区的环境噪声限值，如下表所示。表2环境噪声限值单位：dB（八）声环境功能区类别时段适用范围昼间夜间。类5040指康复疗养区等特别需要安都的区域1类5545指以居民住宅、医疗卫生、文化教育、科研设计、行政办公为主要功能，霜要保持安静的区域。2类6050指以商业金融、集市贸易为主要功能，或者居住、商业、工业混杂，需要维护住宅安静的区域。3类6555指以工业生产、仓储物流为主要功能，需要防止工业噪声对周闱环境产生严重影响的区域。4类4a类7055适用于高速公路、一级公路、二级公路、城市快速路、城市主干路、城市次干路、城市轨道交通、内河航道两侧一定距离之内，需要防止交通噪声对周围环境产生严重影响的区域。4b类7060适用于铁路干线两侧一定距离之内，霜要防止交通噪声对周围环境产生严重影响的区域。注：1.根据中华人民共和国环境噪声污染防治法，“昼间”是指6:00至22:00之间的时段；“夜间”是指22：00至次日6:00之间的时段。2.表中4b类声环境功能区环境噪声限值，适用于2011年1月1日起环境影响评价文件通过审批的新建铁路(含新开廊道的增建铁路)干线建设项目两侧区域。3 ,模拟方法3.1 模拟软件本报告采用建筑声环境分析软件SEDU进行模拟计算分析。SEDU是一款可用于噪声计算、评估和预测的软件，计算原理源于国际标准化组织规定的户外声传播的衰减的计算方法ISO9613-2：1996、国内公布的声学户外声传播的衰减第2部分：一般计算方法GB/T17247.2-1998和环境影响评价技术导则HJ2.4-2009s公路建设项目环境影响评价规范JTGB03-2006o软件计算严格按照国家相关标准要求编制,室内外可接力计算，室外计算结果可作为噪声边界条件接力进行后续建筑室内隔声性能的计算。考虑到本项目建成后周边噪声环境情况的复杂性,本报告需要使用软件分别模拟计算昼间和夜间噪声值,包括项目场地的平面噪声分布、噪声敏感建筑的沿建筑物底轮廓线15米高度处和噪声敏感建筑立面噪声分布，并依据声环境功能区划分技术规范GB/T1519O,判断场地内环境噪声模拟结果是否满足声环境质量标准GB3096和绿色建筑评价标准GB50378的相关规定。3.2 分析模型本报告根据建筑设计图纸等相关资料建立室外声环境模拟分析模型，主要包括参评目标建筑、周边建筑、声屏障、道路（包括轨道交通）和绿化带等对象。本项目噪声分析模型如下图所示：3.3 计算条件 网格设置平面网格间距：20X20米平面网格离地高度：1.5米立面网格间距：3X3米 地面效应地面高度：0米计算考虑地面效应地面效应计算方法：导则算法 噪声反射障碍物考虑的最大反射次数：1 空气吸收气压：101325Pa气温：16湿度：50% 达标统计建筑物噪声最大值统计方式取距离建筑物底标高1.5米沿线点场地环境噪声达标统计方式场地内命名参评建筑物全部达标3.4 参数设置建筑室外场地噪声目前主要的噪声源为交通噪声，根据项目实际情况还可能考虑周边环境中工业噪声源等。本项目参与计算的噪声源如下表所示，需要指出，噪声源表中的车速、车流量等数据由客户按照项目实际情况设定。表3.4-1公路噪声源路段名称路面材料车道数量时段设计车速km/h小型车辆/h中型车辆/h大型车辆/h公路沥青混凝土4昼间50350500夜间501002004 ,模拟结杲及分析经过软件模拟计算，预测出昼间和夜间两种时段下的场地噪声分布情况，包括场地噪声平面分布彩图、参评建筑沿建筑底轮廓线L5米高度处噪声分布、参评建筑立面噪声级分布等彩色分析图和数据分析图。建筑公路轨道绿化带离散点声屏障点声源线声源面声源垂向面声源图4.1-1场地1.5m高度处声压级分布图（昼间）图4.1-2场地1.5m高度处声压级分布图（夜间）O图4.1-4场地噪声分布俯瞰图（夜间）4.2噪声敏感建筑噪声分布情况参评建筑昼间和夜间沿底轮廓线1.5米分析高度处噪声分布情况，每栋参评建筑物俯视图圆圈内上下两个数字分别表示该建筑的昼间和夜间最大噪声值，红色填充代表该建筑昼间或夜间噪声值至少有一项超过三类声功能区限值，黄色填充代表该建筑物昼间或夜间噪声值均小于等于三类声功能区噪声限值，绿色填充代表该建筑物昼间或夜间噪声值均小于等于二类声功能区噪声限值。本项目室外昼间和夜间噪声分析及达标情况如下：图4.2-1参评建筑附近区域l5m高度处声压级平面分布图（昼间）图4.2-2参评建筑附近区域1.5m高度处声压级平面分布图（夜间）参评建筑昼间和夜间沿立面噪声分布情况，在每个计算立面上用圆圈标识出该面噪声最大值，昼间和夜间计算情况分别如下：IdB（八）8075706560555045403530图4.2-3参评建筑附近区域声压级鸟瞰分布图（昼间）图4.2T参评建筑附近区域声压级鸟瞰分布图（夜间）综合上述分析，对场地内部每栋噪声敏感建筑物达标情况分别进行了判定统计，本项目内部全部参评建筑达标情况汇总如下：表4.2参评建筑达标统计单位：dB（八）建筑名称时段1.5米高度噪声最大值2类噪声限值3类噪声限值得分情况教学综合楼昼间5860655夜间535055绿色建筑评价标准GB50378第8.2.6条的要求：场地内环境噪声符合现行国家标准声环境质量标准GB3096的有关规定，环境噪声值大于2类声环境功能区标准限值，且小于或等于3类声环境功能区标准限值，得5分。环境噪声值小于或等于2类声环境功能区标准限值，得10分。表5-1环境噪声综合得分表单位：dB（八）时段噪声最大值2类噪声限值3类噪声限值得分情况昼间5860655分夜间535055四构件隔声分析外墙的隔声性能原理概要声的传播途径大致可归纳为两大类：通过空气的传声和通过建筑结构的固体传声。在建筑声学中，把凡是通过空气传播而来的声音称为空气声，例如汽车声、飞机声等；把凡是通过建筑结构传播的由机械振动和物体撞击等引起的声音，称为固体声，如脚步声、撞击声等。建筑构件隔绝的若是空气声，则称为空气声隔绝；若隔绝的是固体声，则称为固体声隔绝。声音在房屋建筑中的传播，有许多不同的途径,如通过墙壁、门窗、楼板、基础及各种设备管道等。在工程上，常用隔声量及来表示构件对空气声的隔绝能力，它与构件透射系数有如下关系：e=oig-7为构件的透射系数。可以看出，构件的透射系数越大，则隔声量越小，隔声性能越差；反之，透射系数越小，则隔声量越大，隔声性能越好。隔声构件按照不同的结构形式，有不同的隔声特性。对于隔墙(分户墙)设计上的措施，理论上采用高声阻、刚性、匀质密实的围护结构，如砖、混凝土等，其质量越大则振动越小，惰性抗力越大，使传声减小到最低程度,因而，密实而重质的材料隔声性能较好。单层匀质密实墙的空气声隔绝单层匀质密实墙的隔声性能和入射声波的频率有关，还取决于墙本身的面密度、劲度、材料的内阻尼,以及墙的边界条件等因素典型的单层匀质密实墙的隔声频率特性曲线如图所示图4单层匀质墙典型隔声频率特性曲线从图中可知，在不同频率时(低频、中频、高频)，影响隔声性能的劲度、阻尼、质量控制现象在很低的频率时，劲度起主要控制作用，隔声量频率的降低而增大。随着频率的增高，质量效应增大,在某些频率处,可能出现劲度和质量效应相抵消而产生的构件共振现象。多层复合板的设计要点现在的节能建筑一般采取多层复合墙板达到节能保温的效果，这同时也可以增加墙体的隔声性能。多层复合板的设计要点如下：(1)多层复合板一般35层，在构造合理的条件下，相邻层间的材料尽量做成软硬结合形式。(2)提高薄板的阻尼有助于改善隔声量如在薄钢板上粘贴超过板厚三倍左右的沥青玻璃纤维或麻丝之类材料，对消弱共振频率和吻合效应有显著作用。(3)多孔材料本身的隔声能力差，但当这些材料和坚实材料组成多层复合板时，在它的表面抹一层不透气的粉刷层或粘一层轻薄的材料时,则可提高它的隔声性能。如5mm厚的木丝板仅有的18分贝左右的隔声量，单面粉刷后，隔声量提高到24分贝左右，双面粉刷后隔声量可提高到30分贝左右。几种隔声结构隔声性能的实测结果如图5所示605040rBP)sfl500 ICDO 20004000额率（HZ）Tf10。厚加气混凝土M (80kgf2)僭千丁 100厚加气混凝土用I卜。厚空气层2 jj" kg厚草纸板 IOO厚加气混凝土驾筮层3大似1UIOkg/m?)了 15厚*A刷-120厚加气硅酸 盐劭块 对毡一层-25厚木丝板“5厚粉刷240厚加气硅酸 盐砌块双面检刷50厚木直板 双面粉刷图5改善多孔材料的隔声特性实例质量定律如果把墙看成是无劲度、无阻尼的柔顺质量、且忽略墙的边界条件，则在声波垂直人射时,可从理论上得到墙的隔声量的计算式：R=IOlg1+(色4_Poc)_式中：机一墙单位面积的质量，或称面密度，kgm2a空气密度，kgm2C空气中的声速，一般取344m/sf入射声波的频率，Hz一般情况下，W>0,c,即切以/4。>1,上式便可简化为：=20电(簧)=201gw+201g-43如果声波并非垂直入射，而是无规入射时，则墙的隔声量为：/?=/?-5=20Igzn+20Ig/-48上面两个式子证明，墙的单位面积质量越大，则隔声效果越好，单位面积质量每增加一倍，隔声量可增加6dB。这一规律称为“质量定律。从上式还可以看出，入射声波的频率每增加倍，隔声量也可以增加6dBo错误!未找到引用源。表示了质量定律直线。70O4682468 2 4 682 4 6824IO io4 or oa 发率M面密度(HZM cm')射射 射入入50403020 f SKS图6由质量控制的柔性板的隔声量建筑隔声与吸声构造（08J931）图集提供块的页岩空心砖的面密度为202KG/M2,隔声性能RW÷Ctr为41dB,本工程外墙采用水泥砂浆（15.0mm）+蒸压加气混凝土砌块526-625（250.0mm）+水泥砂浆（20.0mm）根据国标蒸压加气混凝土砌块、板材构造13J104中200厚加气混凝土砌块墙的计权隔声量为48.4dBo表&23办公室、会议室的外墙、外窗和门的空气声隔声标准构件名称空气声隔声单值评价量+频谱修正证（dB）外墙计权隔声俄+交通噪声频谱修正量RW+Qr>45临交通干线的办公室、会议室外窗计权隔声量+交通噪声频谱修正量Rw÷Cr30其他外窗计权隔声国：+交通噪声频谱修正坦RW÷Clr25门计权隔声量+粉红噪声频谱修正量Rrf+C20外窗的隔声量建筑外窗采用：隔热铝合金型材Kf=5.0W（m2.K）（窗框窗洞面积比20%）,玻璃材料：6高透光Low-E+12Ar+6透明，隔声等级为3级，隔声量3035dBo表8.2.1办公室、会议室隔墙、楼板的空气声隔声标准构件名称空气声隔声单值评价量十频谱修正ift（dB）高要求标准低限标准办公室、会议室与产生噪声的房间之间的隔墙、楼板计权隔声量+交通噪声频谱修正黄Rw+Cr>50>45办公室、会议室与普通房间之间的隔墙、楼板计权隔声量十粉红噪声频谱修正量Rw+C>50>453.3外门的隔声性能建筑声学设计表3-11中给出了一般门窗的隔声量。表中双层门的隔声量一般在3040dB,本项目的分户门采用双层金属门，隔声效果较好。在高噪声隔声中需要使用隔声门，提高门的隔声性能一方面需要提高门扇的隔声量，另一方面需要处理好门缝。提高门扇自身隔声量的方法有：i）增加门扇重量和厚度。但重量不能太大，否则难于开启，门框支撑也成问题；太厚也不行，影响开启，而且也受到锁具的限制。常规建筑隔声门重量在50kgm2以内，厚度不大于8cmoii ）使用不同密度的材料叠合而成，如多层钢板、密度板复合，各层的厚度也不同，防止共振和吻合效应。iii ）在门扇内形成空腹，内填吸声材料。隔声门门扇的隔声量可做到3040dB0门缝处理的方法有：i）将门框做成多道企口，并使用密封胶条或密封海绵密封。采用密封条时要保证门缝各处受压均匀，密封条处处受压。有时采用两道密封条，但必须保证门扇和门框的加工精度，配合良好。ii）采用机械压紧装置，如压条等。门的周边安装压紧装置，锁门转动扳手时，通过机械联动将压紧装置压在门框上，可获得良好的密封性。对于下部没有门槛的隔声门，必须在门扇底安装这种机械密封装置，关门时，压条自动压在地面上密封。通过良好门缝处理的单隔声门隔声量可达至J3040dB.34相邻房间的隔强，楼板的隔声性能根据建筑隔声设计空气声隔声技术书中推荐我们使用影响我国声学界的艾尔杰里的两个经验公式，根据该经验公式进行计算分析。R=231gaw-9（m200kgm2）A=13.51g根+13(m200kgm2)相邻房间隔墙为水泥砂浆(5.0mm)+蒸压加气混凝土墙板(200.0mm)+水泥砂浆(5.0mm)其面密度为：外墙构造水泥砂浆蒸压加气混凝土墙板水泥砂浆厚度(mm)52005材料密度(kgm3)18005001800根据国标蒸压加气混凝土砌块、板材构造13J104中200厚B06级加气混凝土砌块墙的计权隔声量为48.4dBo两边加上薄抹灰，能够满足建筑隔墙隔声性能高限与低限标准。病房与噪声房间的隔墙采取增加隔声墙的措施。表1普通楼板构造楼板类型增强型水泥基泡沫保温隔声板钢筋混凝土厚度(mm)20130材料密度(kg?)2502500综合面密度(kgr112)330将其带入上面公式，楼板的隔声性能为：48.92dB0满足要求45dBo楼板的撞击声隔声CU敢认普通模板(1)普通楼板默认普通楼板为：增强型水泥基泡沫保温隔声板(2Omm)+钢筋混凝土(13Omm)O表15默认普通楼板材料构造厚度(mm)材料密度(kgf)增强型水泥基泡沫保温隔声板20250钢筋混凝土1302500.00注：材料密度来自于民用建筑热工设计规范(GB50176-2016).该构造的综合面密度计算为：m=0.02*250+0.13*2500=330kgm,本报告按照类比法考察该构造的计权标准化撞击声压级。采用和该楼板结构相近的楼板计权标准化撞击声压级数据，作为默认普通楼板的计权标准化撞击声压级。根据增强型水泥基泡沫保温隔声板建筑地面工程应用技术标准DBJ50T-330-2019,楼板撞击声65dB°5、分析结论经过对本项目外墙、外窗、隔墙、普通楼板、架空楼板、普通门、透明幕墙的空气声隔声性能以及普通楼板、架空楼板的撞击声隔声性能进行计算分析，得到本项目建筑构件隔声结果统计结果，如下表所示：表7.17空气声隔声结果统计表构件构造空气声隔声单值评价量+频谱修正量达标情况外墙默认外墙48.4达到平均限值要求外窗默认外窗30.0达到平均限值要求隔墙默认内墙48.4达到平均限值要求普通楼板默认普通楼板48.92达到平均限值要求默认门形式131.6达到高限要求表7.18撞击声隔声结果统计表构件构造计权标准化撞击声压级达标情况普通楼板默认普通楼板65.0达到高限要求通过对本项目进行建筑构件隔声计算分析，本项目主要功能房间的外墙、隔墙、楼板和门窗的隔声性满足重庆市公共建筑节能(绿色建筑)设计标准技术审查细则中4.3.13第2款要求。主要功能房间的外墙、隔墙、楼板和门窗的隔声性能结论设备隔震：选用噪声小的设备。(1)消声通风空调系统：通风空调系统的噪声来源主要有通风机。平时运行的排风系统采用隔声措施。排水系统：排水系统采用新型降噪管，使用比率大于50%。(2)交通噪声靠近临街的敏感房间窗户安装夹胶玻璃，加强临街绿化带的建设，多种植高大乔木，合理配置灌木等措施，以减少交通噪声的影响。五、室内噪声分析1、建筑概况1.1 基本信息城市：万州区(北纬=30.50。，东经=108.30°)建筑类型：公建建筑朝向：西偏南14度建筑层数：地上10层，地下0层建筑物高度：43.70m1.2 层高汇总表表1层高汇总表标准层实际楼层层高(m)标准层1S-LOlF5.40标准层2S-L02F,S-L03F3.60标准层2-3500S-L04F3.50标准层2-4000S-L05F4.00标准层3S-L06F4.00标准层4S-L07F4.00标准层5S-L08F4.00标准层6S-L09F4.80标准层7S-LlOF6.801.3 建筑轴测图图1建筑轴测图2、指标要求针对建筑室内背景噪声性能的评价标准主要为建筑环境通用规范GB55016-2021的要求。具体条目如下：2.1.3 建筑物外部噪声源传播至主要功能房间室内的噪声限值及适用条件应符合下列规定:1建筑物外部噪声源传播至主要功能房间室内的噪声限值应符合表2.1.3的规定；表2建筑物外部噪声源传播至主要功能房间室内的噪声限值房间的使用功能噪声限值（等效声级）昼间夜间睡眠4030日常生活40阅读，自学,思考35教学,医疗,办公,会议40注：1当建筑位于2类，3类，四类声环境功能区时，噪声限值可放宽5dB2夜间噪声限值应为夜间8h连续测得的等级声级3当Ih等效声级能代表整个时段噪声水平时，测量时段可为Ih2噪声限值应为关闭门窗状态下的限值；3昼间时段为6h-22h,夜间时间为22h-6h0当昼间,夜间的划分当地另有规定时，应按其规定。2.1.4 建筑物内部建筑设备传播至主要功能房间室内的噪声限值及适用条件应符合下列规定：表3建筑物内部建筑设备传播至主要功能房间室内的噪声限值房间的使用功能噪声限值（等效声级）睡眠33日常生活40阅读，自学,思考40教学,医疗,办公,会议45人员密集的公共空间553、计算原理允许噪声级是室内噪声容许标准，一般可以用NR评价曲线或A声级来规定。NR评价曲线是人为规定的各频带（从低频到高频）噪声声压级曲线，往往用它检查哪些频带的噪声有问题。在通常的声级范围内，A声级与人们对声源响度的主观感觉有良好的相关性，使用简便，是被广泛采用的单值评价方法。本项目根据民用建筑隔声设计规范GB50118的要求，使用A声级作为考察指标，综合考虑了组合构件的隔声量、房间吸声、孔洞缝隙及多噪声源的影响，最终确定室内的背景噪声值。3.1 单个构件的分频隔声量不同围护结构的隔声性能有好有坏，而构件隔声性能一般采用实验室测量的方法，不过在设计阶段，无法获得实际的测量数据。于是目前常用的方法主要有：公式计算法、类比法。3.1.1 公式法公式法可分为理论公式及经验公式。哈里斯、理查逊、久我新一等都提出了相关的理论公式，这些公式的隔声量与面密度m和频率f相关。而经验公式都是加进了实践的因素，即包括实验室测定、现场测定、主观评估、判断等研究成果，它比理论公式接近实际,已不再是完全符合质量定律中的假定条件。但这些经验公式的基本变量还是质量m与频率f,所以这类公式还是以质量定律为基本理论的隔声量经3佥计算式，是理论上的质量定律向实践的延伸。康玉成在建筑隔声设计一空气声隔声技术书中，整理了前人大量的经验公式，并总结出了更加符合实际情况的经验公式，这个经验公式对轻、重两种构件进行区分，该经验公式如下：R=23Igm+Illgf-41(m200kgm2)R=13Igm+llgf-18(m<200kgm2)式中,m面密度,kgm2；/频率,Hzo3.1.2 类比法各类声学书籍、文献几乎都附录了各种不同类型建筑围护构件的空气声隔声量实测数据，本文选取了几本权威的声学手册、图集：建筑声学设计手册、建筑隔声设计一空气声隔声技术、建筑隔声与吸声构造08J931。将实际构件与声学手册、图集或权威的检测报告中的实测数据类比，将文献中的实测数据作为实际构件的隔声量。3.2 组合墙的分频隔声量3.2.1 组合隔声量透声系数是指在给定频率和条件下，经过分界面(墙或间壁等)的透射声能通量与入射声能通量之比。一般指两个扩散声场间的声能传输，否则应具体说明测量条件。透声系融照下式计算：=100ir式中，r透声系数；R隔声量IdBo由于外围护结构是由多个构件组合而成，即在墙上带有门、窗。一般地说，门窗的隔声量要比均质密实的墙差，因此组合墙的隔声量经常比墙体本身的隔声量低，在等传声度的原则下，组合墙的平均透声系数为：ES=ISi式中，7组合墙平均透声系数；i组合墙上各构件的透声系数；S组合墙上各构件的面积，m2;则组合墙的平均隔声量为：R=10Ig=10Igf-°1MV5×10)式中，R组合墙的平均隔声量，dB；Ri组合墙上各构件的隔声量，dB；3.2.2 房间吸声量吸声量又称等效吸声面积。与某表面或物体的声吸收能力相同而吸声系数为I的面积。一个表面的等效吸声面积等于它的吸声系数乘以其实际面积。物体在室内某处的等效吸声面积等于该物体放入室内后，室内总的等效吸声面积的增加量。单位为平方米。房间总吸声量A由下式确定：A=IaiSi式中，A房间总吸声量，苏；a-材料的吸声系数，在不同声音频率下的值不同；Si室内围护结构的面积,m2,这里包括内墙、内窗、地板和天花板。3.2.3 有效隔声量声音通过围护结构构件传入室内后，室内噪声水平不只是入射声级与构件隔声量的差值，还与室内各构件的表面吸声状况、构件面积大小等相关。因此组合墙的隔声量需要进行修正，根据建筑声学设计计算房间的外围护结构组合后的实际有效隔声量。计算公式如下：AR觎=R+10脸式中,R有效组合墙的有效隔声量，dB；R组合墙的平均隔声量zdB；4房间总吸声量，m2;Si组合墙上各构件的面积，m2;3.3 组合墙隔声量单值评价通过上述计算,可以得到组合墙的分频的隔声量，接下来需要将其转换为单值，才能进一步进行背景噪声计算。将分频隔声量转换为单值有多种方法，比如平均隔声量法，即取六个中心频率隔声量的算术平均值；还有以500Hz或550Hz的隔声量作为单值评价。但这些方法并不能对各种构件的隔声性能作统一比较，且与人对隔声性能的主观判定有一定差距，于是就有了计权隔声量法，即隔声指数法。计权隔声量是用构件的隔声频率特性曲线，与标准折线（参考曲线）相比较而得出的，折线走向规定为：100-400Hz时为9dB/oct,400-1250Hz时为3dB/oct,1250-3150Hz时为平直，如图2耐。图2空气声隔声的参考曲线特征图将已知构件的隔声频率特性曲线绘制在坐标纸上，其横纵坐标比例与标准折线比例相同，可以用1/3倍频程，也可以用1/1倍频程的坐标，将标准折线(空气声隔声参考曲线)与组合墙隔声曲线相互对照，对准两图的频率坐标，并沿垂直方向上下移动，直至满足以下两个条件：1.当为1/3倍频程坐标时：(1)移动后空气声基准隔声曲线与组合墙隔声曲线相比较，各频率在移动后标准曲线之下不利偏差的总和不大于32dB;(2)组合墙隔声频率特性曲线的任一频带的隔声量在移动后标准曲线之下不利偏差的最大值不大于8dB;2.当为1/1倍频程坐标时：(1)移动后空气声基准隔声曲线与组合墙隔声曲线相比较，各频率在移动后标准曲线之下不利偏差的总和不大于10dB;(2)组合墙隔声频率特性曲线的任一频带的隔声量在移动后标准曲线之下不利偏差的最大值不大于5dB;然后，从500HZ处向上作垂线与移动后标准曲线相交，通过交点作水平线与隔声频率特性曲线图的纵坐标相交,则交点即为所求的500Hz下空气声隔声计权隔声量。将3.2章节计算的不同频率的有效隔声量，用计权隔声量法得到组合墙的单值隔声量，作为空气声隔声3.4孔和缝隙一个隔声结构的孑次口缝隙对其隔声性能有很大的影响。孔和缝隙的影响主要决定于它们的尺寸和声波波长的比值。如果孔的尺寸大于声波波长时，透过孔的声能可近似认为与孔的面积成正比。由于孔洞的透声系数为1,隔声量为零，所以哪怕是很小的孔洞其透声也很大，从而成为隔声的薄弱环节，故需要考虑其影响。将孔洞看成组合墙的一个构件，通过3.2.1章节的平均透声系数公式，能得到如下公式：t_IqSo+rSCS0+Si式中，考虑孔洞后组合墙透声系数；r0一孔洞的透声系数，取1；n组合墙的透声系数,由R有效得到；S0fL、转隙的面积，疗;Si组合墙的面积，m2;通过换算得到考虑孔洞后，组合墙的实际的隔声量：10 Ig = 10 Ig-SI + SO“ -0.1RjsS1×1O+ So通常窗和墙之间有05cm左右的缝隙，该处缝隙会用材料填实。考虑到填充材料并不一定具备较好的隔声性能，因此认为该处为窗墙间缝隙。于是So为0.005m乘以外窗周长。3.5多噪声源影响值两个以上独立声源作用于某一点，产生噪声的叠加总声压级M通过下述公式计算得到：1.p=10=10Ig(f耐式中fLp总声压级，dB（八）；Pi考察点i的声压，Pa；Po基准声压，在空气中Po=2×lO-5Pa；1.pi考察点i的声压级，dB（八）04、模拟计算民用建筑隔声设计规范GB50118-2010对住宅、教育、医疗、旅馆、办公、商业、体育、观演、博物馆、展览、航空港、其它的主要功能房间，都给出了不同的噪声级限值要求，于是需要对本项目的房间类型与规范中的房间类型进行匹配。本项目考察的典型房间及匹配的房间类型如下表所示：表4典型考察房间及其允许噪声级楼层房间名称参考建筑类型参考房间类型允许噪声级低限要求曲（八）高限要求dB（八）S-L06F房间RM06025教育普通教室昼W35/夜W35昼W35/夜W35接下来将上表中考察的房间，按照参考房间类型进行分类，由于背景噪声设计考察最不利的房间，本报告书将输出全部房间的计算结果，但只输出最不利房间的计算过程，计算过程及结果如下：4.1 普通教室(教育)4.1.1 典型考察房间本项目房间类型为普通教室(教育)的最不利考察房间如下：S-L06F：房间RMO6025图3房间类型为普通教室（教育）的最不利考察房间4.1.2噪声源设置计算室内背景噪声时需设置噪声源，噪声源可分为邻近噪声源与室内噪声源。室内噪声源及邻近噪声源根据用户自定义。房间类型为普通教室的最不利考察房间的噪声源如下表所示：表5典型考察房间噪声源设置楼层房间名称室内噪声源邻近噪声源声源类型室内噪声值声源名称声源位置声源类型声源噪声值S-L06F房间RM06025生活噪声昼30/夜25声源1外墙交通噪声昼58/夜53普通教室最不利考察房间的噪声源如下图所示。S-L06F：房间Rm)6025图4最不利典型考察房间的噪声源设置注：根据声环境质量标准GB3096-2008的规定，昼间时段为6h-22h,夜间时间为22h-6h.4.1.3 单个构件的分频隔声(1)默认填充墙默认填充墙为：水泥砂浆Q5.0mm)+蒸压加气混凝土砌块526625。30)(250。0)+水泥砂浆(20.0mm)。表6默认填充墙材料构造厚度(m)材料密度(kgms)面密度(kgtf)水泥砂浆15.01800.0027.0蒸压加气混凝土砌块526625(外墙灰缝W3mm)250.0625.00156.3水泥砂浆20.01800.0036.0总计285一219.3注：材料密度来自于民用建筑热工设计规范(GB50176-2016)。根据用户自定义，按照第3.1.2章的类比法，考察该构造在不同频率下的空气声隔声量。采用和该墙体结构相近的墙体隔声量数据，作为默认填充墙在不同频率下的空气声隔声量。根据图集建筑隔声与吸声构造08J931,所选类比的材料构造为：12Omm钢筋混凝土。表7默认填充墙不同频率下隔声量(dB（八）)构造名称125Hz250Hz500Hz1000Hz2000Hz4000Hz默认填充墙42.044.051.059.065.065.0(2)默认内墙填充墙默认内墙填充墙为：水泥砂浆(5.0mm)+蒸压加气混凝土砌块526625(外墙灰缝3mm)(200.0mm)+水泥砂浆(5.0mm)。表8默认内墙填充墙材料构造厚度(m)材料密度(kgm3)面密度(kgm)水泥砂浆5.01800.009.0蒸压加气混凝土砌块526625(外墙灰缝W3mm)200.0625.00125.0水泥砂浆5.01800.009.0总计210一143.0注：材料密度来自于民用建筑热工设计规范(GB50176-2016)。根据用户自定义，按照第3.1.2章的类比法，考察该构造在不同频率下的空气声隔声量。采用和该墙体结构相近的墙体隔声量数据，作为默认内墙填充墙在不同频率下的空气声隔声量。根据图集建筑隔声与吸声构造08J931,所选类比的材料构造为：12Omm钢筋混凝土。表9默认内墙填充墙不同频率下隔声量(dB（八）)构造名称125Hz250Hz500Hz1000Hz2000Hz4000Hz默认内墙填充墙42.044.051.059.065.065.0(3)默认外窗默认外窗为：隔热铝合金型材Kf=5.8W(m2.K)(窗框窗洞面积比20%),6高透光Low-E+12Ar+6透明。根据用户自定义，按照第3.1.2章的类比法，考察该构造在不同频率下的空气声隔声量。采用和该窗结构相近的窗隔声量数据，作为默认外窗在不同频率下的空气声隔声量。根据噪声与振动控制工程手册马大猷主编，所选类比的材料构造为：6+10A+6中空玻璃。表10默认外窗不同频率下隔声量(dB（八）)构造名称125Hz250Hz500Hz1000Hz2000Hz4000Hz默认外窗22.021.028.036.030.032.0(4)默认外门默认外门为：节能外门。根据用户自定义，按照第3.1.2章的类比法，考察该构造在不同频率下的空气声隔声量。采用和该门结构相近的门隔声量数据，作为默认外门在不同频率下的空气声隔声量。根据噪声与振动控制工程手册马大猷主编，所选类比的材料构造为：国标J649隔声门Ml0表11默认外门不同频率下隔声量
