南昌供电分公司南昌罗亭（溪霞）110千伏输变电工程环境影响报告.docx

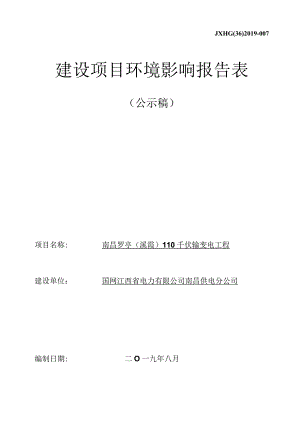

JXHG(36)2019-007建设项目环境影响报告表（公示稿）项目名称:南昌罗亭（溪霞）110千伏输变电工程建设单位：国网江西省电力有限公司南昌供电分公司编制日期:二O一九年八月目录表建设项目基本情况*1表二建设项目所在地自然环境简况18表三环境质量状况20表四评价适用标准24表五建设项目工程分析25表六项目主要污染物产生及预计排放情况31表七环境影响分析32表八建设项目拟采取的防治措施及预期治理效果58表九环境管理监测计划及环境保护设施竣工验收61表十结论与建议63附图附图一项目地理位置图附图二项目电气总平面布置图附图三项目线路路径图附图四项目杆塔一览图附图五项目所在地生态红线图附件附件1委托书附件2立项文件附件3标准确认函附件4工程路径协议附件5现有工程环评批复及验收批复附件6监测报告附件7类比监测报告附件8仪器检定证书及监测资质附件9核准文件附件IO22OkV蚕桑变更名证明附件11建设项目选址意见书附件12评估意见及修改清单附表建设项目环评审批基础信息表表一建设项目基本情况项目名称南昌罗亭（溪霞）110千伏输变电工程建设单位国网江西省电力有限公司南昌供电分公司法定代表人联系人通讯地址南昌市昌东大道7007号联系电话传真/邮政编码333012建设地点站址位于南昌市新建区溪霞生态园区中心村西侧，紫薇大道西侧、月季路南侧立项审批部门江西省发展和改革委员会、江西省能源局批准文号赣发改能源20171143号建设性质新建M改扩建技改口行业类别及代码电力供应D4420占地面积（平方米）总用地面积5353,围墙内占地2806,杆塔占地：1289.38总投资（万元）6008其中：环呆投资（万元）58环保投资占总投资比例0.97%评价经费（万元）预期投产日期2020年工程内容及规模：1、工程背景及建设的必要性根据负荷预测，2018-2020年溪霞农业生态园将新增负荷15.19MW,至2025年，负荷预计将达到25.07MWo目前供区没有35kV级及以上电压等级的变电站，电网结构弱，无法满足未来几年负荷增长需求。罗亭工业园2018-2020年新增3家大用户：南昌矿山机械厂、江中药业有限公司（二期）、贵源低碳产业园，3家负荷达13MWo35kV罗亭变目前最大负载70%,趋近于重载运行；整体供电能力非常紧张，难以支撑园区的负荷发展需求。因此，新建江西南昌罗亭（溪霞）110千伏输变电工程来满足溪霞农业生态园及罗亭工业园供电负荷是十分必要的。综上所述，在南昌市新建区溪霞生态园区中心村西侧建设南昌罗亭（溪霞）110千伏输变电工程，以确保该市供电网络的可靠性是非常必要的。2、工程进展情况及环评过程2019年3月，南昌南供电力设计院有限公司完成了本工程的可行性研究报告南昌罗亭（溪霞）110千伏输变电工程可行性研究报告。根据生态环境部发布的建设项目环境影响评价分类管理名录（2018版）（2018年4月28日实施）的有关规定，本工程应编制环境影响报告表。受国网江西省电力有限公司南昌供电分公司委托（见附件1）,我中心于2019年5月8日对拟建站址及线路沿线周围进行了实地踏勘、调查，收集了自然环境、社会环境及有关资料，并进行了工程所在区域电磁环境及声环境质量现状监测。在现场踏勘、调查和现状监测的基础上，结合本工程特点及实际情况，根据相关的技术规范、技术导则要求，进行了环境影响预测及评价，制定了环境保护措施，在此基础上编制完成了本环境影响报告表，报请审批。3、编制依据3.1 环境保护法规、条例和文件1）中华人民共和国环境保护法（2015年1月1日实施）；2）中华人民共和国环境影响评价法（2018年12月29日修订并施行）；3）中华人民共和国电力法（2018年12月29日第三次修订并施行）；4）中华人民共和国环境噪声污染防治法（2018年12月29日修订并施行）；5）电力设施保护条例实施细则（2011年6月30日修订并施行）；6）建设项目环境保护管理条例（2017年10月1日起施行）；7）电力设施保护条例（2011年1月8日第二次修订并施行）；8）电磁辐射环境保护管理办法（1997年3月25日起施行）；9）建设项目环境影响评价分类管理名录（2018版）（2018年4月28日实施）。3.2 相关的标准和技术导则1）声环境质量标准（GB3096-2008）；2）工业企业厂界环境噪声排放标准（GB123482008）；3）建筑施工场界环境噪声排放标准（GBI25232011）；4）环境影响评价技术导则生态影响（HJI9-2011）；5）电磁环境控制限值（GB87022014）；6）环境影响评价技术导则输变电工程（HJ24-2014）；7）环境影响评价技术导则地表水环境（HKr2.3-2018）；8）环境影响评价技术导则声环境（HJ242009）；9）建设项目环境影响评价技术导则-总纲（HJ2.1-2016）；10）危险废物贮存污染控制标准（GB18597-2001）；11）危险废物收集、贮存、运输技术规范（HJ2025-2012）。3.3 其他1）南昌罗亭（溪霞）IK）千伏输变电工程环境影响评价委托书；2）南昌罗亭（溪霞）110千伏输变电工程可行性研究报告。3）交流输变电工程电磁环境监测方法（试行）（HJ68L2013）。4、工程概况项目建设规模见表I-Io表1-1南昌罗亭（溪霞）110千伏输变电工程建设规模一览表'、规模项目本期规模终期规模变电站新建罗亭（溪霞）UOkV变电站，主变容量为2x50MVA,为全户外布置，其IlOkV出线间隔4个。3×5OMVAIlOkV出线新建UOkV线路4回：其中蚕桑-罗亭（溪霞）IiOkV线路I回工程，起点为罗亭（溪霞）IIOkV变，终点为蚕桑长均I线IIOkV线路38#塔附近。新建双回路架空线路长度约2x3.3km,导线采用2×JLG1A-240/30钢芯铝绞线。长均-罗亭（溪霞）IlOkV线路11回工程，起点为罗亭（溪霞）IlokV变，终点为蚕桑长均11线IlOkV线路40#塔附近。线路长度约2×3.6km+0.1km,其中双回路架空线路长度约2×3.6km,单回电缆线路长度约0.1km,导线采用JL/G1A-300/40钢芯铝绞线，电缆采用Ze-YJLWO3Z64/110l×1000电缆。4回IOkV出线24回36回无功补偿2×(3.6+4.8)Mvar3×(3.6÷4.8)Mvar拆除工程拆除IlokV桑海长均线38#塔、39#塔、40#塔及其导线，共计3基。4.1、本项目变电站工程概况（1）站址概况拟建罗亭（溪霞）IlOkV变电站站址位于南昌市新建区溪霞生态园区中心村西侧，紫薇大道西侧、月季路南侧（项目位置详见附图一）。站址中心经纬度为：东经115。49265”，北纬28。53,54.75”，通过现场踏勘，站址现状为空地，目前溪霞园区政府负责站址区域的“三通一平”，变电站东侧约50m为中心村安置房，南侧、西侧为空地，北侧约55m为临时居住板房（安置房建成入住后，该板房将由中心村进行拆除），变电站所在地属建设用地。变电站站址情况见图1-1及图1-2。图1-1罗亭（溪霞）IlOkV变电站站址现状罗亭（溪霞）IlOkV变电站东侧罗亭（溪霞）UOkV变电站南侧罗亭（溪霞）IlokV变电站西侧罗亭（溪霞）IlOkV变电站北侧图12罗亭（溪霞）IlOkV变电站周边环境分布图(2)站区及电气总平面布置站区总平面为矩形，以主变运输道路为主轴，HOkV配电装置采用户外GIS布置，HOkV配电装置区布置于站区南侧，配电综合楼布置在站区北侧，主变压器区位于站区中心地带，二次设备舱布置于站区东南角，IOkV电容器组和接地变位于站区西侧，户外布置。站区西北侧和东南侧各布置一座35m高独立避雷针。进站大门位于站区北侧。事故油池布置在站址的西侧，化粪池布置在配电装置楼东北侧。变电站实际用地站内道路为水泥碎地面，采用公路型道路，变电站进站道路从站区北部接入，进站道路长约30m,道路宽度为4m,边缘处转弯半径为9m。变电站设有4m宽的消防环形通道，站区布置紧凑合理、分区明确、交通便捷。配电装置楼总建筑面积为380n?,平面布置有IOkV配电装置室、二次设备室、资料室、安全工具间、卫生间等。配电装置楼布置在站区北侧，四周设置4m宽的环形道路，变电站围墙内占地面积为2806,尺寸61x46m。平面布置图详见附图二。站址区域由政府负责“三通一平”，本工程变电站建设挖方量约0填方量约2800m3,所需的土方向余土公司进行购买。本工程塔基挖方量约为1760m3,产生的挖方均可进行塔基处压实回填，不产生弃方。本工程电缆挖方量约200m3,电缆敷设完成后就地回填覆平，不产生弃方。(3)变电站主要电气设备表1-2IlOkV电气设备一览表序号设备名称型式及主要参数备注1主变压器选用三相两圈自冷有载调压降压变压器，容量为50MVA,型号为SZI1-50000/110/2断路器主变：126kV,分段：2000A；出线间隔：40kAZ3S/3电流互感器主变间隔：UOkV,额定电压126kV：400-8005A,5P30/5P30/0.2S/0.2S,600-1200/5A,5P300.2S/4电压互感器出线间隔：IlOkV,1110/73：0.1/3:0.1kV,0.5/3P/5中性点成套装置单相立开式隔离开关630A；间隙电流互感器100-300/5,5P3O/5P3O,Y1.5W-72/186附在线监测仪；中性点保护间隙(铜)/6氧化锌避雷器IOA-102/266/(4)配套工程给排水系统给水：变电站站址内生活饮用水源及消防水源近期采用地下水井，远期待市政给水管网建成后再引接市政水做为变电站生活用水，水质质量良好，能够满足变电站内用水要求。排水：变电站排水系统采用雨污分流制，站区内雨水通过设置在场地上的集水井收集后排至南侧水沟。生活污水采用化粪池进行处理，定期清掏，不外排。事故油池变电站内变压器为了绝缘和冷却的需要，其外壳内充装有变压器油，在发生事故或者检修时有可能引起变压器油泄漏，因此变电站设有一座埋地式事故油池，容积为30m3,并配套建设事故油收集系统，可以满足变压器绝缘油发生泄漏时不外溢。消防站内各建筑物和变压器电力设计典型消防规程（DL2027-1993）和建筑灭火器配置设计规范（GBJl40-1990）规范要求设置不同类型的移动式灭火器。对有消防要求的房间采用手提式磷酸筱盐干粉灭火器作为主要灭火手段。所有安装于室内及面朝设备的外墙的轴流风机都须带防火阀，连通室内风机的通风管采用难燃性材料。4.2、配套输电线路工程概况本线路从罗亭（溪霞）IlOkV变朝南方向平行出线两条双回IlOkV线路后，左转至紫薇路，在紫薇路东西两侧平行走向，之后在路口右转，沿雅兰路走线至规划区外（该段采用钢电杆架设），并左转至005县道北侧，跨越005县道并钻越22OkV柘西线后左转，避开采石场不良地质范围，在茶园岗右转，经谢家村至蚕桑长均IlOkV线路38#、4（中破口点。线路走向详见附图三。（1）蚕桑-罗亭（溪霞）IlOkV线路I回工程本工程起点为：罗亭（溪霞）IlokV变IIokV构架，终点为：蚕桑长均I线IlokV线路38#塔附近。全线按双回架空设计。新建双回路线路路径全长3.3km,导线采用2xJLGlA-24030钢芯铝绞线，两根地线一根采用24芯OPGW,另一根采用JLB35-100铝包钢绞线。（2）长均-罗亭（溪霞）HOkV线路U回工程本工程起点为：罗亭（溪霞）IlOkV变IlokV构架，终点为：蚕桑长均11线IlOkV线路40#塔附近。构架出线一回采用架空，另一回采用电缆出线，全线按双回架空设计。新建双回路架空线路路径全长3.6km,新建单回电缆出线0.1km,导线采用单根JL/G1A-300/40钢芯铝绞线，两根地线一根采用24芯OPGW,另一根采用JLB35-100铝包钢绞线。电缆采用ZC-YJLW03Z64110l×1000电缆。在进站时根据变电布置要求，长均h11线，蚕桑I、11线需分别接入变电站内不同的母线间隔，进线存在交叉，需要用一回路电缆接入变电站，具体进出线见图l-4o本工程需从长均11线构架采用电缆出线，沿电缆沟敷设至1#电缆终端钢管杆，电缆路径长0.1km。图13工程线路路径示意图HlMn即-?Q本0至H柏七H选图1-4电缆出线示意图（1）线路交叉跨越情况表1-3本项目IIokV线路交叉跨越情况项目南昌罗亭（溪霰）IlokV输变电工程长均罗亭（溪馥）HOkV线路工程蚕桑-罗亭（溪霞）HOkV线路工程航空距离（km）2.852.80曲折系数1.261.18地形比例河网泥沼11%11%平地25%25%丘陵64%64%交叉跨越县道I次1次乡道、农村土路8次8次县道2次2次220kV线I次1次IOkV线5次5次IOkV以下电力线路7次7次弱电线路7次7次本工程线路所占地形大多为丘陵，不占用基本农田，丘陵地形主要树种为松树、灌木、杉木等。（2）导、地线选择及机械特性参数架空线路：依据南昌罗亭（溪霞）IlOkV输变电工程可行性研究报告，长均-罗亭（溪霞）IIokV线路II回工程导线采用JLZGIA-300/40钢芯铝绞线，蚕桑-罗亭（溪霞）IIokV线路I回工程导线采用2XJL/G1A-240/30钢芯铝绞线，地线1根采用OPGW,1根采用JLB35J00铝包钢绞线。导地线机械物理特性见下表l-4o表14IlOkV线路工程导、地线机械特性曲线一览表类别导线JLZGlA-240/30导线JL/G1A-300/40地线JLB35-100计算截面（mm2）铝股244.29300.0952.46钢芯31.6738.9048.42综合275.96338.99100.88计算外径mm21.6023.9013.00电缆线路：导线采用Ze-YJLW03Z64/110IXIOoo型交联聚乙烯电力电缆。表1-5电缆主要技术参数表类别ZC-YJLVV03Z-64/110-1X1000型交联聚乙烯电力电缆线芯截面100Omm输送电流262.4A电缆导体允许短路电流101.2A金属护层允许短路电流45A电缆外径89mmM体图16 IlokV单回电缆线路工程电缆敷设断面图(3)架空杆塔塔型南昌罗亭(溪霞)Iio千伏输变电工程共新建36基铁塔，具体杆塔型号及相关参数见表1-6,塔型图详见附图三。表16UokV输电线路杆塔型号一览表序号塔型呼高（m）数量转角范围杆塔占地面积（m2）永久占地面积（n）长均-罗亭（溪霞）IIOkV线路11回工程11D3-SZ22410°27.5427.542ID5-SJ32424060°54.76109.5231D5-SDJ2241终端塔49.0049.004IDll-SZl2410°20.2520.2551D12-SZ2271O031.3662.72630171D11-SZ33310°43.5687.1283610°9IDll-SJl2410-20。40.8340.83101D11-SJ22412040。48.8648.86111D11-SJ32414060°56.2556.25121D11-SDJ02242终端塔60.84.68131GGD4-SJG22411020。1.001.00141GGD4-SJG4242终端杆1.002.00151D3-SZG22710°1.001.00合计/18/627.77蚕桑-罗亭（溪霞）1IOkV线路I回工程161E3-SZ2241O033.9333.93171E6-SJ32424060°56.25112.50181E6-SDJ241终端塔60.8460.8419IEll-SZl2410°27.4627.46201EI2-SZ2271O037.2174.42301211E11-SZ33310°55.35110.7036122IEll-SJl2410-20。38.4438.44231E11-SJ22412040。43.5643.56241E11-SJ32414060。46.2446.2425IEIl-SDJ242终端塔54.76109.52261GGE4-SJG22411020。1.001.00271GGE4-SJG4242终端杆1.002.00281E3-SZG22710°1.001.00合计/18/661.61总计36/1289.38综上所述，南昌罗亭（溪霞）110千伏输变电工程塔基永久占地面积约为128938m2,根据可研设计单位提供的资料，项目临时占地面积约为4000（本工程设置2个牵张场，每个牵张场占地面积约600?,施工料场设置1个，每个占地面积约100Om2;施工临时道路约600m,路宽3m,占地面积约18000?）,塔基挖方量约为1760m3,产生挖方均可进行塔基处压实回填，不产生弃方。本次新建工程线路杆塔采用直柱全掏挖基础（挖孔桩基础）、板式基础、灌注桩基础。（4）UokV送电线路其他要求杆塔对地距离：根据U0kV750kV架空输电线路设计规范（GB50545-2010）,IlOkV送电线与地面的距离，在计算最大弧垂情况下不应小于表17所列数值。表I7HOkV送电线对地面最小距离序号线路经过地区IlokV线路最小间距（m）计算条件1居民区7.0导线最大弧垂2非居民区6.0导线最大弧垂3对树木自然生长高度垂直距离4.0导线最大弧垂净空距离3.5导线最大风偏4对果树、经济林及城市街道行道数距离3.0导线最大弧垂杆塔距建筑物距离根据110750kV架空输电线路设计规范（GB50545-2010）,送电线路不应跨越屋顶为燃烧材料做成的建筑物，对耐火屋顶的建筑物，如需跨越时应与有关方面协商或取得当地政府同意。导线与建筑物之间的最小垂直距离，在最大计算弧垂情况，不应小于表17所列数值；送电线路边导线与建筑物之间的最小净空距离，在计算风偏情况下，不应小于表1-7所列数值；送电线路边导线与建筑物之间的最小水平距离，在无风情况下，不应小于表1-8所列数值。表1.7导线与建筑物之间的最小距离标称电压（kV）110垂直距离（m）5.0净空距离（m）4.0水平距离（m）2.0电缆与电缆、管道、道路、构筑物等之间的容许最小距离：依据电力工程电缆设计规范（GB502172016）,电缆与电缆、管道、道路、构筑物等之间的容许最小距离不应小于表1-9所列数值。表19电缆与电缆、管道、道路、构筑物等之间的容许最小距离（m）序号电缆直埋敷设时的配置情况平行1电力电缆之间或与控制电缆之间IOkV及以上电力电缆0.25热力管沟2.02电缆与地下管沟油管或易（可）燃气管道1.0其它管道0.53电缆与铁路非直流电气化铁路轨3.0直流电气化铁路路轨10.04电缆与构筑物基础0.65电缆与公路边1.0®6电缆与排水沟1.0®7电缆与树木的主干0.78电缆与IkV以上架空线电杆塔基础4.0注：豌殊情况是，减少值不得小于50%。交叉跨越情况导线与各类建筑物的交叉跨越间距详见表1-10。表1-10交叉跨越间距序号线路经过地区IlOkV最小垂直距ImrP计算条件1等级公路（至路面）7.0对一级及以上公路导线温度70C!3 通讯线3.0导线温度404 电力线（杆顶）J4.0导线温度40本线路工程在规划、设计时，对沿线的环境敏感目标尽可能地进行了避让，依据可行性研究报告，UOkV线路架设无跨越居民点。在跨越已建送电线路、公路、通信线路、时均选择了合适的跨越高度和距离，并满足相关标准的要求。4.3路径协议情况本工程选址选线已征得了南昌市国土资源局新建分局、南昌市新建区环境保护局、南昌市新建区住房和城乡规划建设局等的意见，详见表1-11及附件4。表1-11南昌罗亭（溪霞）HO千伏输变电工程协议情况一览表序号单位名称意见附加条件解决方案附件1南昌市国土资源局新建分局同意需根据实地测量成果按有关法律法规要求办理农用地转用、集体土地征收和供地手续后方可使用；须切实做好沿线各产权单位用地补偿按要求办理附件4-12南昌市新建区博物馆原则同意溪霞（罗亭）IK）千伏输变电工程站址及工程线路需离我馆文物保护单位建设控制地带15米；高架线如需经过文物保护单位上空，需在高压线安全高度下加高2米；在施工过程中如发现有文物埋藏迹象，需第一时间联系我单位，并保护好现场；在明确变电站站址地理位置及线路方向后，施工方应与我单位进行对接，须经专业人员进行地上、地下文物踏查后，经文物部门许可方可施工。按照相关要求办理附件4-23南昌市新建区环境保护局原则同意项目开工建设前应要委托有资质的环评单位编制环评影响评价文件，在环评结论和专家评估意见可行的前提下，按规定程序报有审批权的环保行政主管部门审批；未经环保审批，项目不得开工建设。按要求办理，正在履行环评手续附件4-34南昌市新建区林业局原则同意按照有关要求和程序报批手续。如该项目涉及林地，务必按照规定依法办理林地占用征收手续及缴纳森林植被恢复费；需要采伐林木的，要依法办理林木采伐许可手续。未办理林地申报手续，该项目不得开工建设。按照相关规定办理附件4-45中国人民解放军江西省南昌市新建区人民武装部原则同意/附件4-56南昌市新建区水务局原则同意为防止水土流失，因此需编制专项水土保持方案，报水行政主管部门审批。项目线路建设在跨越水利工程时，需离有足够的距离，堤防上部留有足够的安全高度，有关线路塔架具体位置布设应不影响水利工程运行按要求办理，本工程未跨越河流附件4-67南昌市新建区溪霞镇人民政府原则同意建议避开原洪福人文纪念公园项目用地本线路工程已避开原洪福人文纪念公园项目用地范围，详见附图三附件4-78南昌市新建区住房和城乡规划建设局原则同意该项目线路设计方案需报我局审核，并给与我区相关承诺，项目后期若影响规划必须无条件依据规划要求更改线路按要求办理附件4-85、IlOkV蚕桑长均双破罗亭（溪霞）I、II线本工程需要对IlOkV蚕桑-长均KII线进行双接。IlOkV蚕桑.长均KII线于2010年建成并投运，破口点在#38#41塔基之间。本工程总投资6008万元，其中环保投资58万，环保投资占总投资0.97%。具体环保投资清单见表1/2。表112项目环保投资一览表序号项目组成环保措施投资#E算（万元）施工期临时沉淀池、排水5主变压器油坑及卵石141变电站事故油池10主变压器基础垫衬减振材料10化粪池12HOkV线路绿化及生态恢复83环境影响评价5I4竣工环保验收5总计587、工程与政策及规划相符性本工程属于城乡电网建设项目。根据国务院国发200540号“国务院关于发布实施促进产业结构调整暂行规定的决定”、国家发展和改革委员会令第9号产业结构调整指导目录（2011年本）2013年修正，“电网改造与建设”列为“第一类鼓励类项目，符合国家产业政策。本项目取得了南昌市新建区住房和城乡规划建设局原则同意本项目选址选线的回函（见附件4-8）及建设项目选址意见书（见附件11）,根据溪霞镇控制性详细规划，该站址所在地属于供电用地，因此项目建设符合新建区土地利用总体规划。8、现有工程“三同时”验收执行情况本输变电工程涉及到现有工程有UOkV蚕桑-长均I、U线，现有工程执行环评情况及相应环境保护设施建设情况如表113所示。表1-13现有工程执行环评制度及验收情况表工程名称工程环评情况环保竣工验收情况IlOkV蚕桑-长均I、11线江西省环境保护厅赣环督字120081452号关于220千伏桑海、110千伏新世纪等二十五项输变电工程环境影响报告表的批复江西省环境保护厅赣环辐字2011153号关于江西南昌供电公司220kV观田等17个输变电工程竣工环境保护验收的批复环境影响评价等级、范围、评价重点及评价因子依据建设项目环境影响评价分类管理目录，本项目应该编制环境影响评价报告表。同时，根据环境影响评价技术导则输变电工程（HJ242014）、环境影响评价技术导则声环境（HJ242009）和环境影响评价技术导则生态影响（HJl9-2011）的要求，确定本项目的环境影响评价等级、范围、评价重点及评价因子。表114各环境要素的评价等级及评价范围环境要素名称判定依据评价等级评价范围电磁环境变电站罗亭（溪霞）11OkV变电站为全户外变电站。二级站界外30mo输电线路输电线路边导线投影外两侧各IOm范围内无电磁环境敏感目标。三级边导线投影外两侧各30mo地下电缆三级电缆管廊两侧边缘各外延5m（水平距离）生态环境变电站、输电线路变电站占地面积5353m2v2kn?;输电线路长2×3.6km+2×3.3km+0.1km<50km<,项目所在区域是一般区域。三级站界外50Om的区域范围。边导线投影外两侧各300m。电缆线路管廊两侧外延300mo声环境变电站、架空线路建设项目所处的声功能区为2类；评价范围内敏感目标噪声级增高量3dB（八）以下，且受影响人口数遍变化不大。二级变电站围墙外200m,重点评价30m范围；边导线投影外30m；地下电缆可不进行声环境影响评价。加志本项目变电站站内无工业废水产生，产生生片变电站活污水水质较为简单，设计采用化粪池处理只进行简单环境影响分析K后定期清掏，不外排。1、评价重点本评价以工程污染源分析和工程所在地区的自然环境、社会环境及生态环境现状调查分析为基础，评价重点为施工期生态影响，其中包括土地植被保护、水土保持措施及施工管理和防范措施；运营期评价重点为工频电场、工频磁场、噪声环境影响预测，重点提出防治对策。2、评价因子施工期变电站与线路：粉尘、噪声、生态、固废、废水运行期：1）变电站：工频电场、工频磁场、噪声、废水、固废；2）线路：工频电场、工频磁场、噪声与本项目有关的原有污染情况及主要环境问题1、与本项目有关的原有污染情况根据现场踏勘和调查，站址所在区域环境质量良好。站址范围无军事设施，无古文物、化石群、遗址、遗迹、不压矿。本项目新建工程，与本项目有关的污染源主要有：声环境：本项目周边声环境主要受X005县道交通噪声的影响。电磁环境：本项目为新建项目，项目周边电磁环境良好，无原有污染情况。2、与本项目有关的主要环境问题根据现场踏勘和调查，站址是空地，线路评价区域主要是丘陵，未出现过环境空气、水环境等环境污染问题。工程所在地附近电磁环境和声环境现状均满足相应国家标准要求。主要环境保护目标：依据可行性研究报告等资料进行现场踏勘，本评价工程各评价因子重点评价范围，确定罗亭（溪霞）IlOkV变电站周边评价范围内无环境敏感保护目标，距离站址最近的为东侧的中心村安置房，约50m；架空线路沿线评价范围内有1处环境敏感保护目标，详见表1-15。根据江西省生态空间保护红线图件，本项目站址及输电线路不涉及生态红线，具体位置见附图五。表L15本项目环境保护目标一览表-序号敏感点名称相对方位距离房屋层数及结构房屋高度（m）影响规模电磁环境敏感目标蚕桑罗亭（溪霞）UOkV线路工程1店前村揭宗卫家E28mIF（尖顶不可达）1户，2人罗亭（溪霞）UokV变电站/生态保护目标本工程站址周边及线路沿线不涉及饮用水源保护区、野生动植物自然保护区、不涉及古树名木。图18环境敏感目标图表二建设项目所在地自然环境简况自然环境简况（地形、地貌、地质、气候、气象、水文、植被、生物多样性等）：1、地理位置及交通新建区位于东经115。3至116。25，北纬28°21'10"至290°10'50",县境狭长，东南到西北约22公里，西南至东北约长112公里。总面积2337.84平方公里。县域地势西部高，东北低。最高处（肖坛峰）海拔799米，最低处（南矶滨湖）海拔13米。全县平均海拔50米。西为西山山脉，东南北三面环水，西南丘陵、平原相间，东北为滨湖平原坪区。全县常态地貌类型以冲积平原、滨湖为主，平原占全县总面积的33.86%,水面占39.76%,丘陵占26.38%。2、地形地貌新建区地处缓山丘地区，地势平坦。该地区属鄱阳湖湖积冲击平原的赣江I形阶地，由第四系河流冲积层组成。上部为3.6210.1Om厚的砂、亚粉土、轻亚粉土；下部为10.75-11.63m厚的砂及卵石层，下伏基岩为第三系红层岩系。尚未发现有断层等不良的地质现象。按中国地震烈度区划图（1990）划分，该区域的地震基本烈度为Vl度。全区常态地貌类型以冲积平原、滨湖为主，平原占全区总面积的33.86%,水面占39.76%,丘陵占2638%o地处鄱阳湖滨，赣江中下游。属江南丘陵滨湖地区，地势西部高，东北低。全区均匀海拔50米，最高处（肖坛峰）海拔799米，最低处（南矶滨湖）海拔13米。西为西山山脉，东南北三面环水，西南丘陵、平原相间，东北为滨湖平原坪区。3、水文新建区境内水系发达，河港纵横交错，湖泊密布；赣江、锦江、修水支流蚂蚁河等26条河港纵横境内；湖泊62个，主要以流湖、药湖、大塘湖、象湖、漳义湖为最大，水系总长375公里。全区年均降水量约35亿立方米，年均地表径流量14.37亿立方米，地下水径流量0.91亿立方米，全年水资源总量15.31亿立方米，此外，还有过境地表径流1.7亿立方米，过境河川径流330亿立方米。地表水开发利用率为32.6%,地下水开发利用率5.0%,河川径流开发利用率0.91%。4、气候特征新建区属亚热带湿润季风型气候区，四季分明，气候温和，雨量充沛，日照充足。年均气温17.7C7月最高，月平均约29.3,极温40.9°C;1月最低，月平均约5.8,极温-9.8。年均降雨量1543.3毫米。年内降雨具有分配不均的特征，每年46月份降雨量较集中，为雨季，降水量约占全年总量的50%；10月翌年1月为少雨季节，降水量约占总量的12.8%o年平均日照达1634h0多年蒸发量为1067.41888.6mm,在时间上79月最大，占全年45%,1月最小仅为3%。全年无霜期274天。季风气候特征显著，冬春常受西伯利亚冷气流影响，多寒潮，盛行偏北风，气温低；夏季冷暖气流交错，潮湿多雨，为“梅雨季节”；秋季为太平洋副热带高压控制，晴热干旱，盛行偏南风，偶有台风侵袭。全年主导风向为偏北风，平均风速2.1米/秒。5、植被、生物多样性截至2015年9月，新建区有森林面积58.79万亩，森林覆盖率为24.9%,活立木储积量为85.16万立方米；主要林特产品有松脂、香菇、三笋、油茶籽、油桐籽等；野生动物、植物资源品种繁多。野生药用植物百余种，油料芳香植物20种，工艺用植物15种，其中，经济价值较高的有蔓荆籽、黄枝籽、物猴桃、鸡头莲、乌柏籽等。属国家保护的珍贵野生植物有30余种。表三环境质量状况建设项目所在地区域环境质量现状及主要环境问题为了解项目选址、选线周围环境工频电场强度、工频磁感应强度、声环境现状，监测单位江西省核工业地质局测试研究中心技术人员于2019年5月8日对拟建项目周围工频电场强度、磁感应强度、声环境进行现状测量。测量时多云转晴，大气压强IOLlkPa,温度19-25°C,相对湿度62%o1、电磁环境现状（1）测量方法交流输变电工程电磁环境监测方法（试行）（HJ681-2013）（2）测量仪器电磁环境现状监测仪器见表3-10表3-1电磁环境现状监测仪器序号名称规格型号测量范围证书编号证书有效期校准单位1电磁辐射分析仪SEM-600/LF-OlNoF059电场：0.01Vm'100kVZm磁场：InTIOmT201
