电子元器件教案.docx

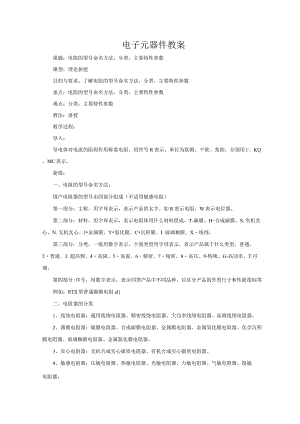

电子元器件教案课题：电阻的型号命名方法，分类，主要特性参数课型：理论新授目的与要求：了解电阻的型号命名方法，分类，主要特性参数重点：电阻的型号命名方法，分类，主要特性参数难点：分类，主要特性参数教法：讲授教学过程：导入：导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、干欧、兆欧，分别用C、KQ、MC表示。新授：一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S.有机实心、N.无机实心、J金属膜、Y氮化膜、C沉积膜、I.玻璃釉膜、X线绕。第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。普通、2普通、3.超高频、4高阻、5高温、6精密、7精密、8高压、9-特殊、G-高功率、T.可调。第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：RTll型普通碳膜电阻al二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。允许误差与精度等级对应关系如下：±0.5%-0.05、±l%-0.1（或00）、±2%-0.2（或0）、±5%-I级、±10%II级、±20%411级3、额定功率：在正常的大气压力90106.6KPa及环境温度为一55°C+7（C的条件下，电阻器长期工作所允许耗散的最大功率。线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。5、最高工作电压：允许的最大连续工作电压。在低气压工作时，最高工作电压较低。6、温度系数：温度每变化Ic所引起的电阻值的相对变化。温度系数越小，电阻的稳定性越好。阻值随温度升高而增大的为正温度系数，反之为负温度系数。7、老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。8、电压系数：在规定的电压范围内，电压每变化1伏，电阻器的相对变化量。9、噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。小结：电阻的型号命名方法，分类，主要特性参数作业：如何利用IOoQ电阻的串并联的连结得到250Q的电阻值？又如何连结才能得到25C的电阻值？课题：电阻器阻值标示方法课型：理论新授目的与要求：了解电阻器阻值标示方法重点：电阻器阻值标示方法难点：电阻器阻值标示方法教法：讲授教学过程：导入：复习电阻的型号命名方法，分类，主要特性参数导入课题新授：1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。3、表示允许误差的文字符号4、文字符号DFGJKM5、允许偏差±0.5%±1%±2%±5%±10%±20%6、数码法：在电阻器上用三位数码表示标称值的标志方法。数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。偏差通常采用文字符号表示。7、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。8、黑0、棕1、红2、橙-3、黄4、绿5、蓝6、紫7、灰-8、白9、金±5%、银±10%、无色±20%9、当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。当电阻为五环时，最彳爰一环与前面四环距离较大。前三位为有效数字，第四位为乘方数，第五位为偏差。色环颜色所代表的数字或意义色别第一色环最大一位数字第二色环第二位数字第三色环应乘的数第四色环误差棕1110红22100橙331000黄44IO(X)O绿55100000蓝661000000紫77灰880白9900黑001金0.1±5%银0.01±10%无色±20%示例1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图1的电阻为27000C±0.5%°2）精密度电阻器的色环标志用五个色环表示。第一-至第3色环表示电阻的有效数字，第4色环表示倍乘数，第5色环表示容许偏差，图2的电阻为17.5±1%表示27000±5%表示17.5±1%在电路图中电阻器和电位器的单位标注规则10、阻值在兆欧以上，标注单位M。比如1兆欧，标注1M；2.7兆欧，标注2.7M。IK阻值在1千欧到100千欧之间，标注单位匕比如5.1千欧，标注5.1k；68千欧，标注68ko12、阻值在100千欧到1兆欧之间，可以标注单位k,也可以标注单位M。比如360千欧，可以标注360k,也可以标注0.36M。13、阻值在1千欧以下，可以标注单位Q,也可以不标注。比如5.1欧，可以标注5.1C或者5.1；680欧，可以标注680Q或者680。小结：电阻器阻值标示方法有5种，各自特点是什么。作业：1写出100Q色环标注电阻的色环颜色。2、绿黑红银标注的色环电阻，电阻值是多少？课题：电阻器和电位器的单位标注规则和使用常识及命名方法课型：理论新授目的与要求：了解电阻器和电位器的单位标注规则和使用常识重点：电阻器和电位器的单位标注规则难点：电阻器阻使用常识、命名方法教法：讲授教学过程：导入：复习电阻器阻值标示方法导入课题新授：一、电阻器和电位器的单位标注规则和使用常识1、阻值在兆欧以上，标注单位M。比如1兆欧，标注1M；2.7兆欧，标注2.7M。2、阻值在1千欧到100千欧之间，标注单位匕比如5.1千欧，标注5.1k；68千欧，标注68ko3、阻值在100千欧到1兆欧之间，可以标注单位k,也可以标注单位M。比如360千欧，可以标注360k,也可以标注0.36M。4阻值在1千欧以下，可以标注单位C,也可以不标注。比如5.1欧，可以标注5.1C或者5.1；680欧，可以标注680C或者680。5、要根据电路的要求选用电阻的种类和误差。在一般的电路中，采用误差10%,甚至20%的碳膜电阻就可以了。6、电阻的额定功率要选用等于实际承受功率1.52倍的，才能保证电阻耐用可靠。7、电阻在装入电路之前，要用万用表欧姆档核实它的阻值。安装的时候，要使电阻的类别、阻值等符号容易看到，以便核实。二、命名方法：根据部颁标准（SJ-73）规定，电阻器、电位器的命名由下列四部分组成：第一部分（主称）；第二部分：（材料）；第三部分（分类特征）；第四部分（序号）。它们的型号及意义见下表。电阻器的型号命名法第一部分第二部分第三部分第四部分用字母表示主称用字母表示材料用数字或字母表示特征序号符号I意义符号I意义符号I意义R电阻器T碳膜1,2普通包括：RP电位器P金属膜3超高频额定功率U合成膜4高阻阻值C沉积膜7高温允许误差H合成膜8精密精I玻璃釉膜9电阻器-高压J金属膜G电位器-特殊函数Y氧化膜T特殊S有机实芯X高功率N无机实芯L可调X线绕W小型R热敏D测量用G光敏微调M压敏多圈示例:RJ71-0.1255lkl型的命名含义:R电阻器-J金属膜7精密1序号0.125额定功率SIk标称阻值1误差5%o三、选用常识根据电子设备的技术指标和电路的具体要求选用电阻的型号和误差等级；额定功率应大于实际消耗功率的152倍；电阻装接前要测量核对，尤其是要求较高时，还要人工老化处理，提高稳定性；根据电路工作频率选择不同类型的电阻。小结：电阻器和电位器的单位标注规则和使用常识及命名方法中知识要点作业：说出电阻器的型号命名法的类型。课题：电阻器基础知识一电阻器的分类课型：理论新授目的与要求：了解电阻器基础知识重点：电阻器基础知识难点：电阻器基础知识教法：讲授教学过程：导入：复习电阻器阻值标示方法导入课题新授：基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。几种常用电阻的结构和特点电阻种类电阻结构和特点实物图片碳膜电阻气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。碳膜电阻成本较低，性能一般。金属膜电阻在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。在电阻上用色环表示它的阻值。这种电阻成本低，阻值范围宽,但性能差，很小采用。线绕电阻用康铜或者银络合金电阻丝，在陶瓷骨架上绕制成。这种电阻分固定和可变两种。它的特点是工作稳定，耐热性能好,误差范围小，适用于大功率的场合，额定功率一般在I瓦以上。碳膜电位器它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。这种电位器调节方便0线绕电位器用电阻丝在环状骨架上绕制成。它的特点是阻值范围小，功率较大。小结：电阻器的分类方法作业：电阻器根据结构特点可分的种类有哪几种？课题：电阻器主要性能指标课型：理论新授目的与要求：了解主要性能指标重点：电阻器主要性能指标难点：电阻器主要性能指标教法：讲授教学过程：导入：复习电阻器阻基础知识导入课题新授：主要性能指标1、额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。为保证安全使用，i般选其额定功率比它在电路中消耗的功率高1-2倍。额定功率分19个等级，常用的有0.05W、0.125W、0.25W、0.5W、1W、2W、3W、5W、7W、IOW,在电路图中非线绕电阻器额定功率的符号表示如下图：2、标称阻值：产品上标示的阻值，其单位为欧，千欧、兆欧，标称阻值都应符合下表所列数值乘以ION欧，其中N为整数。标称阻值系列允许误差系列代号标称阻值系列5%E241.01.11.21.31.51.61.82.02.22.42.73.03.33.63.94.34.75.15.66.26.87.58.29.110%E121.01.21.51.82.22.73.33.94.75.66.88.220%E61.01.52.23.34.76.83、允许误差：电阻器和电位器实际阻值对于标称阻值的最大允许偏差范围，它表示产品的精度，允许误差的等级如下表所示。4、允许误差等级级别0050102IIIIII允许0.5%1%2%5%10%20%误差5、最高工作电压：它是指电阻器长期工作不发生过热或电击穿损坏时的电压。如果电压超过规定值，电阻器内部产生火花，引起噪声，甚至损坏。下表是碳膜电阻的最高工作电压。碳膜电阻的最高工作电压标称功率（W）1/161/81/41/212最高工作电压（V）10015035050075010006、稳定性：稳定性是衡量电阻器在外界条件（温度、湿度、电压、时间、负荷性质等）作用下电阻变化的程度（1）温度系数a,表示温度每变化1度时，电阻器阻值的相对变化量。at=RLRl（1/度）即：R（t2-U）'汉式中：Rl、R2分别为温度tl和t2时的电阻值（2）电压系数av表示电压每变化1伏时，电阻器阻值的相对变化量，即：H_RlRi豪、"RleZh）WR式中:Rl、R2分别是电压为UI和U2时的电阻值7、噪声电动势：电阻器的噪声电动势在一般电路中可以不考虑，但在弱信号系统中不可忽视。线绕电阻器的噪声只习作定于热噪声（分子扰动引起）仅与阻值、温度和外界电压的频带有关。薄膜电阻除了热噪声外，还有电流噪声，这种噪声近似地与外加电压成正比。8、高频特性：电阻器使用在高频条件下，要考虑其固定有电感和固有电容的影响。这时，电阻器变为一个直流电阻（RO）与分布电感串联，然后再与分布电容并联的等效电路，非线绕电阻器的LR=O.01-0.05微亨,CR=O.1-5皮法,线绕电阻器的LR达几十微字，CR达几十皮法,即使是无感绕法的线绕电阻器，LR仍有零点几微亨。小结：电阻器的主要性能指标有8项。作业：可否用1/2W的电阻器取代同电阻的1/8的电阻器？电路的耗电量是不是会更大？课题：电阻器检测方法与经验课型：理论新授目的与要求：r解电阻器的检测方法与经验重点：电阻器检测方法与经验难点：电阻器检测方法教学过程：导入：复习电阻器主要性能指标导入课题新授：1 .固定电阻器的检测将两表笔（不分正负）分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20%80%弧度范围内，以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5%、±10%或±20%的误差。如不相符，超出误差范围，则说明该电阻值变值了。B注意：测试时，特别是在测几十kC以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。2 .水泥电阻的检测检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。3 .熔断电阻器的检测在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表RXl挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。在维修实践中发现，也有少数熔断电阻器在电路中被击穿短路的现象,检测时也应予以注意。4 .电位器的检测检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关通、断时“喀哒“声是否清脆，并听一听电位器内部接触点和电阻体摩擦的声音，如有“沙沙”声，说明质量不好。用万用表测试时，先根据被测电位器阻值的大小，选择好万用表的合适电阻挡位，然后可按下述方法进行检测。A用万用表的欧姆挡测力”、“2”两端，其读数应为电位器的标称阻值，如万用表的指针不动或阻值相差很多，则表明该电位器已损坏。B检测电位器的活动臂与电阻片的接触是否良好。用万用表的欧姆档测力”、“2”(或“2"、“3”)两端，将电位器的转轴按逆时针方向旋至接近“关”的位置，这时电阻值越小越好。再顺时针慢慢旋转轴柄，电阻值应逐渐增大，表头中的指针应平稳移动。当轴柄旋至极端位置“3”时，阻值应接近电位器的标称值。如万用表的指针在电位器的轴柄转动过程中有跳动现象，说明活动触点有接触不良的故障。5 .正温度系数热敏电阻(PTC)的检测检测时，用万用表RXl挡，具体可分两步操作：A常温检测(室内温度接近25)；将两表笔接触PTC热敏电阻的两引脚测出其实际阻值，并与标称阻值相对比，二者相差在±2。内即为正常。实际阻值若与标称阻值相差过大，则说明其性能不良或已损坏。B加温检测；在常温测试正常的基础上，即可进行第二步测试一加温检测，将一热源(例如电烙铁)靠近PTC热敏电阻对其加热，同时用万用表监测其电阻值是否随温度的升高而增大，如是，说明热敏电阻正常，若阻值无变化，说明其性能变劣，不能继续使用。注意不要使热源与PTC热敏电阻靠得过近或直接接触热敏电阻，以防止将其烫坏。6 .负温度系数热敏电阻(NTC)的检测(1)测量标称电阻值Rt用万用表测量NTC热敏电阻的方法与测量普通固定电阻的方法相同，即根据NTC热敏电阻的标称阻值选择合适的电阻挡可直接测出Rt的实际值。但因NTC热敏电阻对温度很敏感，故测试时应注意以下几点：ARt是生产厂家在环境温度为25C时所测得的，所以用万用表测量Rt时，亦应在环境温度接近25C时进行，以保证测试的可信度。B测量功率不得超过规定值，以免电流热效应引起测量误差。C注意正确操作。测试时，不要用手捏住热敏电阻体，以防止人体温度对测试产生影响。(2)估测温度系数at先在室温tl下测得电阻值Rtl,再用电烙铁作热源，靠近热敏电阻Rt,测出电阻值RT2,同时用温度计测出此时热敏电阻RT表面的平均温度t2再进行计算。7 .压敏电阻的检测用万用表的RXIk挡测量压敏电阻两引脚之间的正、反向绝缘电阻，均为无穷大，否则，说明漏电流大。若所测电阻很小，说明压敏电阻已损坏，不能使用。8 .光敏电阻的检测A用一黑纸片将光敏电阻的透光窗口遮住，此时万用表的指针基本保持不动，阻值接近无穷大。此值越大说明光敏电阻性能越好。若此值很小或接近为零，说明光敏电阻已烧穿损坏，不能再继续使用。B将-光源对准光敏电阻的透光窗口，此时万用表的指针应有较大幅度的摆动,阻值明显减小。此值越小说明光敏电阻性能越好。若此值很大甚至无穷大，表明光敏电阻内部开路损坏，也不能再继续使用。C将光敏电阻透光窗口对准入射光线，用小黑纸片在光敏电阻的遮光窗上部晃动，使其间断受光，此时万用表指针应随黑纸片的晃动而左右摆动。如果万用表指针始终停在某一位置不随纸片晃动而摆动，说明光敏电阻的光敏材料己经损坏。小结：复述电阻器的8种检测方法作业：怎样检测熔断丝和电位器？课题：特殊电阻器件目的与要求：了解特殊电阻器件的特殊性重点：特殊电阻器件的特殊性难点：特殊电阻器件的特殊性教法：实物观察教学过程：导入：由殊器件的特殊性应用引入课题新授：在电阻这一节中，介绍了常用的光敏电阻和热敏电阻，这里再介绍一些不太常用的特殊电阻。力敏电阻通常电子秤中就有力敏电阻，常用的压力传感器有金属应变片和半导体力敏电阻。力敏电阻般以桥式连接，受力后就破坏了电桥的平衡，使之输出电信号。气敏电阻有i种煤气泄漏报警器，在瓦斯泄漏后会报警，甚至启动脱排油烟机通风。这种报警器内就是装置了一种气敏电阻。这种半导体在表面吸收了某种自身敏感的气体之后会发生反应，而使自身的电阻值改变。它一般有四个电极，两个为加热电极，另两个为测量电极。气敏电阻根据型号对不同的气体敏感。有的是对汽油，有的是对一氧化碳，有的是对酒精敏感。湿敏电阻湿敏电阻对环境湿度敏感，它吸收环境中的水分，直接把湿度变成电阻值的变化。压敏电阻压敏电阻用作电路的过压保护。将压敏电阻和电路并联，其两端电压正常时电阻值很大，不起作用。一旦超过保护电压，它的电阻值迅速变小,使电流尽量从自己身上流过（很有牺牲精神！），从而保护了电路。正规的电话机中少不了压敏电阻，其实你的MODEM中也有这东西。霍尔器件霍尔器件几乎是每台录相机中都用的器件，另外在各种精密的工业设备中也有它的身影。它主要用来检测磁力，而且基本上都是以“集成霍尔传感器”的形式出现。用高灵敏的霍尔器件还可以制作电子罗盘呢。数码管许多电子产品上都有跳动的数码来指示电器的工作状态，其实数码管显示的数码均是由七个发光二极管构成的。每段上加上合适的电压，该段就点亮。为方便连接，数码管分为共阳型和共阴型，共阳型就是七个发光管的正极都连在一起，作为一条引线。干簧管干簧管是i种磁敏的特殊开关。它的两个触点由特殊材料制成，被封装在真空的玻璃管里。只要用磁铁接近它，干簧管两个节点就会吸合在一起，使电路导通。因此可以作为传感器用，用于计数，限位等等。有一种自行车公里计，就是在轮胎上粘上磁铁，在一旁固定上干簧管构成的。装在门上，可作为开门时的报警、问候等。在“断线报警器''的制作中，也会用到干簧管。小结：归纳特殊电阻器件的特殊性作业：特殊电阻器件有哪些种类？课题：温控器相关知识目的与要求：了解温控器相关知识重点：电阻器温控器相关知识难点：温控器相关知识教学过程：导入：由温度控制器的作用导入课题新授：温度控制器是对空调房间的温度进行控制的电开关设备。温度控制器所控制的空调房间内的温度范围一般在18°C-28C0窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。温控器分为：机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。家用空调机械式都以这类温控器为主。电子式分为：电阻式温控器和热电偶式温控器。电路系统的作用：空调机电路系统的作用是控制空调正常和多功能的运行，保护压缩机和风扇电机正常运行。电路系统的组成部件主要有：温度控制器、热保护器、主控开关、运转电容器，风扇电动机的运转电容器等被固定在控制盒内。左图为单冷式空调机的电气线路图。温度控制器的作用只是控制压缩机的启动和停止。工作原理蒸气压力式波纹管的动作作用于弹簧，弹簧的弹力是由控制板上的旋钮所控制的，毛细管放在空调机的室内吸入空气的风口处，对室内循环回风的温度起反应。当室温上升至调定的温度时，毛细管和波纹管中的感温剂气体膨胀，使波纹管伸长并克服弹簧的弹力把开关触点接通，此时压缩机运转,系统制冷，直到室温又降至设定的温度时，感温包气体收缩，波纹管收缩与弹簧起动作，将开关置于断开位置，使压缩机的电动机电路切断。以此反复动作，从而达到控制房间温度的目的。电子式温度控制器电子式温度控制器（电阻式）是采用电阻感温的方法来测量的，一般采用白金丝、铜丝、鸽丝以及半导体（热敏电阻等）为测温电阻，这些电阻各有其优确点。家用空调的传感器大都是以热敏电阻式。热敏电阻式温控器是根据惠斯登电桥原理制成的，（左图）是惠斯登电桥。在BD两端接上电源E,根据基尔霍夫定律，当电桥的电阻RlxR4=R2xR3时，A与C两点的电位相等，输出端A与C之间没有电流流过，热敏电阻的阻抗RI的大小随周围温度的上升或下降而改变，使平衡受到破坏，AC之间有输出电流。因此，在构成温控器时，可以很容易地通过选择适当的热敏电阻来改变温度调节范围和工作温度。小结：温度控制器的作用，分类，工作原理作业：温度控制器的作用、分类、工作原理分别是什么？课题：变压器的基本知识目的与要求：了解变压器的基本知识重点：变压器的基本知识难点：变压器的基本知识教学过程：导入：由变压器的基本知识作用导入课题新授：变压器几乎在所有的电子产品中都要用到，它原理简单但根据不同的使用场合（不同的用途）变压器的绕制工艺会有所不同的要求。变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁心形状一般有E型和C型铁心。-、变压器的基本原理下图是变压器的原理简体图，当一个正弦交流电压Ul加在初级线圈两端时，导线中就有交变电流Il并产生交变磁通l,它沿着铁心穿过初级线圈和次级线圈形成闭合的磁路。在次级线圈中感应出互感电势U2,同时l也会在初级线圈上感应出一个自感电势El,El的方向与所加电压UI方向相反而幅度相近，从而限制了Il的大小。为了保持磁通l的存在就需要有一定的电能消耗，并且变压器本身也有一定的损耗，尽管此时次级没接负载，初级线圈中仍有一定的电流，这个电流我们称为“空载电流如果次级接上负载，次级线圈就产生电流12,并因此而产生磁通2,2的方向与l相反,起了互相抵消的作用，使铁心中总的磁通量有所减少，从而使初级自感电压EI减少，其结果使Il增大，可见初级电流与次级负载有密切关系。当次级负载电流加大时11增加，l也增加，并且l增加部分正好补充了被2所抵消的那部分磁通，以保持铁心里总磁通量不变。如果不考虑变压器的损耗，可以认为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的电功率。变压器能根据需要通过改变次级线圈的圈数而改变次级电压，但是不能改变允许负载消耗的功率。二、变压器的损耗当变压器的初级绕组通电后，线圈所产生的磁通在铁心流动，因为铁心本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁心的断面上形成闭合回路并产生电流，好象一个旋涡所以称为“涡流这个“泯流''使变压器的损耗增加，并且使变压器的铁心发热变压器的温升增加。由“涡流”所产生的损耗我们称为“铁损另外要绕制变压器需要用大量的铜线，这些铜导线存在着电阻，电流流过时这电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，我们称这种损耗为“铜损所以变压器的温升主要由铁损和铜损产生的。由于变压器存在着铁损与铜损，所以它的输出功率永远小于输入功率，为此我们引入了一个效率的参数来对此进行描述，=输出功率/输入功率。三、变压器的材料要绕制一个变压器我们必须对与变压器有关的材料要有一定的认识，为此这里我就介绍一下这方面的知识。1、铁心材料：变压器使用的铁心材料主要有铁片、低硅片，高硅片，的钢片中加入硅能降低钢片的导电性,增加电阻率，它可减少涡流，使其损耗减少。我们通常称为加了硅的钢片为硅钢片，变压器的质量所用的硅钢片的质量有很大的关系，硅钢片的质量通常用磁通密度B来表示，-一般黑铁片的B值为6000-8000、低硅片为9000/1000,高硅片为12000-16000。2、绕制变压器通常用的材料有漆包线，沙包线，丝包线，最常用的漆包线。对于导线的要求，是导电性能好，绝缘漆层有足够耐热性能，并且要有一定的耐腐蚀能力。般情况下最好用Q2型号的高强度的聚脂漆包线。3、绝缘材料在绕制变压器中，线圈框架层间的隔离、绕阻间的隔离，均要使用绝缘材料，一般的变压器框架材料可用酚醛纸板制作，层间可用聚脂薄膜或电话纸作隔离，绕阻间可用黄腊布作隔离。4、浸渍材料：变压器绕制好后，还要过最后一道工序，就是浸渍绝缘漆，它能增强变压器的机械强度、提高绝缘性能、延长使用寿命，一般情况下，可采用甲酚清漆作为浸渍材料。小结：变压器的基本原理的内容作业：变压器的工作原理是什么？课题：变压器基本原理、分类和主要参数目的与要求：了解变压器基本原理、分类和主要参数重点：变压器的基本原理难点：变压器的主要参数教学过程：导入：由变压器的基本知识作用导入课题新授：变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成,线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。一、分类按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、氨化物（蒸发冷却）变压器。按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。按电源相数分类：单相变压器、三相变压器、多相变压器。按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器。二、电源变压器的特性参数1工作频率变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。2额定功率在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。3额定电压指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。4电压比指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。5空载电流变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。空载电流由磁化电流（产生磁通）和铁损电流（由铁芯损耗引起）组成。对于50HZ电源变压器而言，空载电流基本上等于磁化电流。6空载损耗：指变压器次级开路时，在初级测得功率损耗。主要损耗是铁芯损耗，其次是空载电流在初级线圈铜阻上产生的损耗（铜损），这部分损耗很小。7效率指次级功率P2与初级功率Pl比值的百分比。通常变压器的额定功率愈大，效率就愈高。8绝缘电阻表示变压器各线圈之间、各线圈与铁芯之间的绝缘性能。绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关。三、音频变压器和高频变压器特性参数1频率响应指变压器次级输出电压随工作频率变化的特性。2通频带如果变压器在中间频率的输出电压为U0,当输出电压（输入电压保持不变）下降至JO7O7UO时的频率范围，称为变压器的通频带B。3初、次级阻抗比变压器初、次级接入适当的阻抗Ro和Ri,使变压器初、次级阻抗匹配，则R。和Ri的比值称为初、次级阻抗比。在阻抗匹配的情况下，变压器工作在最佳状态，传输效率最高。小结：变压器的基本原理的内容作业：变压器的工作原理是什么？有哪些特征参数？课题：继电器的定义、分类课型：理论新授目的与要求：了解继电器的定义、分类重点：继电器的定义、分类难点：继电器的分类教法：讲授教学过程：导入：由变压器的基本知识作用导入课题新授：一、继电器的定义1、继电器的定义继电器:当输入量（或激励量）满足某些规定的条件是能在一个或多个电器输出电路中产生跃变的一种器件2、继电器的继电特性继电器输出入量和输出量之间在整个变化过程中的相互关系成为继电器的继电特征或控制特征.用X表示输入回路量,y表示输出回路的输出量,如图1所示.当输出量X连续变化到一定量Xa时,输出量y发生跃变,有O增加到ya值,则是输入量继续增加,是输出保持不变.相反,当减少到xb是,y又突然由ya减少到O.xa被称为继电器的动作值,xb被称为继电器的释放值,ya即是继电器的负载.二、继电器的分类1、按继电器的工作原理或结构特征分类（1）电磁继电器：利用输入电路内点路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。磁保持继电器：利用永久磁铁或具有很高剩磁特性的铁芯，是电磁继电器的衔铁在其线圈断点后仍能保持在线圈通电时的位置上的继电器。（2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的种继电器。（3）温度继电器：当外界温度达到给定值时而动作的继电器。（4）舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧的动作来开,闭或转换线路的继电器。干簧继电器：舌簧管内的介质的介质为真空，空气或某种惰性气体，即具有干式触点的舌簧继电器。湿簧继电器：舌簧片和触电均密封在管内，并通过管底水银槽中水银的毛细作用，而使水银膜湿润触点的舌簧继电器。剩簧继电器：由剩簧管或有干簧关于一个或多个剩磁零件组成的自保持干簧继电器。舌簧管：同理舌簧管有干簧管,湿簧管,剩簧管三种类型。（5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。电磁时间继电器：当线圈加上信号后，通过减缓电磁铁的磁场变化而后的延时的时间继电器。电子时间继电器：由分立元件组成的电子延时线路所构成的时间继电器，或由固体延时线路构成的时间继电器。混合式时间继电器：由电子或固体延时线路和电磁继电器组合构成的时间继电器。（6）高频继电器：用于切换高频,射频线路而具有最小损耗的继电器。（7）极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器。继电器的动作方向取决于控制线圈中流过的的电流方向。二位置极化继电器：继电器线圈通电时，衔铁按线圈电流方向被吸向左边或右边的位置，线圈断电后，衔铁不返回。二位置偏倚计划继电器：继电器线圈断电时，衔铁恒靠在一边；线圈通电时，衔铁被吸向另一边。三位置极化继电器：继电器线圈通电时，衔铁按线圈电流方向被吸向左边或右边的位置；线圈断电后，总是返回到中间位置。（8）其他类型的继电器：如光继电器，声继电器,热继电器,仪表式继电器,霍尔效应继电器,差动继电器等。2、按继电器的外形尺寸分类表1继电器外形尺寸分类名称定义微
