潮敏元器件存储及使用.doc

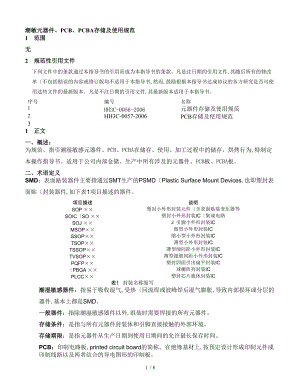

.潮敏元器件、PCB、PCBA存储及使用规范1 范围无2 规范性引用文件下列文件中的条款通过本指导书的引用而成为本指导书的条款。凡是注日期的引用文件,其随后所有的修改单不包括勘误的内容或修订版均不适用于本指导书,然而,鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本指导书。序号编号名称1HH3C-0056-2006元器件存储及使用规范2HH3C-0057-2006PCB存储及使用规范31 正文一、概述：为规范、指引潮湿敏感元器件、PCB、PCBA在储存、使用、加工过程中的储存、烘烤行为,特制定本操作指导书。适用于公司内部仓储、生产中所有涉及的元器件、PCB板、PCBA板。二、术语定义SMD：表面贴装器件主要指通过SMT生产的PSMDPlastic Surface Mount Devices,也即塑封表面贴封装器件,如下表1项目描述的器件。项目描述说明SOP ××塑封小外形封装元件含表面贴装变压器等SOICSO ××塑封小外形封装IC集成电路SOJ ××J 引脚小外形封装ICMSOP××微型小外形封装ICSSOP××缩小型小外形封装ICTSOP××薄型小外形封装ICTSSOP××薄型细间距小外形封装ICTVSOP××薄型超细间距小外形封装ICPQFP××塑封四面引出扁平封装ICPBGA ××球栅阵列封装ICPLCC××塑封芯片载体封装IC表1封装名称缩写潮湿敏感器件：指易于吸收湿气,受热回流焊或波峰焊后湿气膨胀,导致内部损坏或分层的器件,基本上都是SMD。一般器件：指除潮湿敏感器件以外,组装时需要焊接的所有元器件。存储条件：是指与所有元器件封装体和引脚直接接触的外部环境。存储期限：是指元器件从生产日期到使用日期间的允许最长保存时间。PCB：印制电路板,printed circuit board的简称。在绝缘基材上,按预定设计形成印制元件或印制线路以及两者结合的导电图形的印制板。检验批：由相同材料、相同制程、相同结构、大体状况相同,前后制造未超过一个月时间并一次送检的产品,谓之检验批。三、操作指导说明 <可附屏幕的贴图说明>烘烤所涉及的设备 a> 柜式高温烘箱。 b> 柜式低温、除湿烘箱。 c> 防静电、耐高温的托盘。 d> 防静电手腕带。 3.1潮湿敏感器件存储潮湿敏感器件等级标准潮湿敏感等级MOISTURE SENSITIVITY LEVEL拆封后存放条件及最大时间1无限制,30 /85%RH相对湿度2一年,30/60%RH相对湿度2a四周,30/60%RH相对湿度3一周,30/60%RH相对湿度472小时,30/60%RH相对湿度548小时,30/60%RH相对湿度5a24小时,30/60%RH相对湿度6使用前都要烘烤,烘烤后必须在潮敏警示标签上要求的时间内完成回流焊。注：所有塑封SMD器件都应有潮湿敏感等级。表2 潮湿敏感器件等级标准包装要求潮湿敏感等级包装袋Bag干燥材料Desiccant潮湿显示卡HIC警告标签Warning Label1无要求要求无要求无要求2MBB要求要求要求要求2a5aMBB要求要求要求要求6特殊MBB特殊干燥材料要求要求表3 潮湿敏感器件包装要求其中：MBB：Moisture Barrier Bag,即防潮包装袋,该包装袋同时要具备ESD保护功能；干燥材料：必须满足MILD3464 Class II 标准的干燥材料；HIC：Humidity Indicator Card,即防潮包装袋内的满足MILI8835、 MILP116,Method II等标准要求的湿度指示卡。 HIC指示包装袋内的潮湿程度<一般HIC上有至少3个圆圈,分别代表不同的相对湿度值,如：8、10、20等见图1,各圆圈内原色为蓝色,当某圆圈内由蓝色变为紫红色时,表明袋内已达到该圆圈对应的相对湿度；当该圆圈再由紫红色变为淡红色时,则表明袋内已超过该圆圈对应的相对湿度；如果湿度指示卡指示袋内湿度已达到或超过需要烘烤的湿度界限如果厂家未提供湿度界限值,我司规定此值为20%RH,需要对器件进行烘烤后再过回流焊。说明：有的公司无湿度指示卡,而是在干燥剂中加蓝色晶体,蓝色晶体受潮后会变红,如果拆封后干燥剂袋内有晶体已变为红色,则表明器件已受潮,生产前需要烘烤。MSIL：Moisture-sensitive identification label,即潮敏标签见图1,用来指示包装袋内装的是潮湿敏感器件。警告标签： Caution Label,即防潮包装袋外含MSILMoisture Sensitive Identification Label符号、芯片的潮湿敏感等级、芯片存储条件和拆封后最长存放时间、受潮后烘烤条件及包装袋本身密封日期等信息的标签,如图1：图1潮敏指示卡、潮敏标签、潮敏警告标签示例存储条件仓储存储潮湿敏感器件,存储须满足以下二条之一：a、保持在有干燥材料的MBB密封包装真空或充氮气包装状态下存储。b、存储在Mcdry干燥箱内湿度设置5RH。拆封后存放条件及最大时间表2中器件拆封后最大存放时间一般都是在温度低于30、RH相对湿度小于60的情况下确定的,但因公司存储环境不能满足该条件,再考虑到我司的实际加工情况,根据JEDEC标准,对我司潮敏器件的存放提出了降额处理要求,如表4所示：MSL拆封后存放条件及最大时间标准拆封后存放条件及最大时间降额1拆封后存放条件及最大时间降额21无限制,85%RH无限制,85%RH无限制,85%RH2一年,30/60%RH半年,30/70%RH3月,30/85%RH2a四周,30/60%RH10天,30/70%RH7天,30/85%RH3一周,30/60%RH72小时,30/70%RH36小时,30/85%RH472小时,30/60%RH36小时,30/70%RH18小时,30/85%RH548小时,30/60%RH24小时,30/70%RH12小时,30/85%RH5a24小时,30/60%RH12小时,30/70%RH8小时,30/85%RH6使用前烘烤,烘烤后最大存放时间按警告标签要求使用前烘烤,烘烤后在30/70%RH条件下3小时内完成焊接使用前烘烤,烘烤后在30/85%RH条件下2小时内完成焊接表4拆封后最大存放时间降额注：在RH 85%的环境条件下,若暴露时间大于2 小时,则所有2 级以上包括2 级潮湿敏感器件必须烘烤再进行回流焊。烘烤技术要求 2 级以上包括2 级潮湿敏感器件,若超过拆封后存放条件及最大时间要求,或密封包装下存放时间过长见警告标签上密封日期及存放条件,如果湿度指示卡指示袋内湿度已达到或超过需要烘烤的湿度界限或存放、运输器件造成密封袋破损、漏气使器件受潮,则要求回流焊前必须进行烘烤。对于受潮器件,要按照厂家原包装袋上警告标签中的烘烤要求进行烘烤,对于厂家没有相应要求的,可采用以下两个条件之一进行烘烤已吸湿IC完全可以烘烤也必须烘烤：高温烘烤：烘烤条件见表5。表5烘烤条件封装厚度潮湿敏感等级烘烤110±5 备注1.4mm28小时烘烤环境湿度60RH2a3416小时55a2.0mm224小时2a3432小时540小时5a48小时4.0mm248小时2a3455a注：对同一器件,在110±5条件下多次烘烤累计时间须小于96小时。低温烘烤：在45、RH5%条件下烘烤192小时。存储和使用注意事项拆封要求：对于潮湿敏感等级为2级以上包括2级的SMD器件,拆封时首先查看真空包装内有无HIC、HIC上显示的受潮程度,如果湿度指示卡指示袋内湿度已达到或超过需要烘烤的湿度界限,则需要烘烤再上SMT生产,否则不可直接生产。发料要求：对于需要拆包分料的潮敏器件,2 级4 级的要在1小时内完成并重新干燥保存,56级的要在30分钟内完成分料并干燥保存重新抽真空或置于干燥箱中, 对于当天还需分料的2级潮敏器件,不做此要求,但每天最后未发完的2级以上包括2级潮敏器件都必须重新抽真空或放入干燥箱保存。仓库发到车间的2级以上包括2 级的潮湿敏感器件,在分料时一律采用抽真空密封包装方法发往车间。用剩器件存放：为了减少潮敏器件的烘烤,XX后未用完且未受潮的潮敏器件,应立即置于运行中的干燥箱中或重新进行真空防潮包装保存。烘烤要求：对于已经受潮的SMD,进行SMT生产前,必须进行烘烤；但对于110条件下的烘烤还要注意一些问题：要确认其内包装托盘式、管式、卷式是否具有"耐高温"的能力某些供应商会在内包装上标明"HEATPROOF"字样,否则只能按低温45条件烘烤。另外在前述两种烘烤条件下,烘烤期间皆不得随意开关烘箱门,以保持烘箱内干燥环境。回流焊接要求 SMD在进行回流焊接时,其一要严格控制温度的变化速率：其升温速率小于2.5/秒；其二要严格控制最高温度和高温持续时间厂家要求,对于每一种器件要满足各自所规定的要求。返修要求对已受潮的SMD进行热风返修时,如果器件需要再利用,拆卸器件前需要对板进行烘烤,烘烤条件依据下文描述的PCB烘烤要求；如果器件不需要再利用,则返修前不作烘板要求。但如果返修过程中需要整板加热到110以上的,或者返修工作区域周边5mm以内存在其他潮敏感器件的,必须根据潮敏等级和存储条件对PCBA组件进行预烘烤去湿处理。存储期限对于存储期限要求按厂家要求进行,对于厂家没有要求的,我司的存储期限要求为2年,即在2年的存储期限内元器件可以正常使用,一般要求元器件在存储期限内使用完毕。特殊说明：对于压敏、热敏电阻,存储期限要求为1年。超过存储期限元器件处理对于超存储期的元器件,使用前需要定期检验。检验内容主要包括功能和引脚/端子可焊性,检测结果通过的元器件方可再次使用,否则不可直接使用。送检时间一般按照元器件厂家要求进行,对于厂家没有要求的,超存储期元器件包括潮敏元器件和一般元器件的可焊性检测时间如下：次数检测时间第一次存储期限2年后的第一个月内完成第二次存储期限2年后的第六个月内完成第三次存储期限2年后的第九个月内完成表7检测与存储的期限要求特殊说明：压敏、热敏电阻的送检时间要求如下：次数检测时间第一次存储期限1年后的第一个月内完成第二次存储期限1年后的第六个月内完成第三次存储期限1年后的第九个月内完成表8压敏、热敏电阻的送检时间要求对于存储超期的潮敏器件,若需要检验可焊性,应在烘烤后再测试可焊性。当第三次可焊性测试结果通过后,该元器件一般要求在存储期限后的第13个月之前使用完一般元器件3年,压敏、热敏电阻2年。如果由于特殊原因,存储期超过3年压敏、热敏电阻2年的元器件还要继续使用,则需要相关部门评审,评审通过后方可继续使用。3.2 PCB存储及烘烤仓储条件要求温度：20-28。湿度：小于80%RH的无腐蚀气体的环境条件下。印制板采用无色气珠塑料袋真空包装,且真空包装袋内应附有干燥剂并保证包装紧密。 IQC拆开真空包装检验后,应拆包后8小时内采用真空包装的方式将检验合格的PCB重新包装,并做好相应华为3Com型号、编码、生产周期等信息的标识；库房发料后剩余的已开包印制板需在8小时内重新真空包装。真空包装时每袋包装数量按表9要求执行：板厚mm每袋最多包装数量PCS小于等于1mm30大于1mm小于等于1.6mm20大于1.6mm小于等于2.5mm10大于2.5mm小于等于5mm5大于5mm2表9真空包装单板数量要求3.2.2存储期规定1PCB的有效存储期：以Datecode为准,在供方和我司总有效存储时间为1年。2对于超有效存储期的PCB需重新检验。以Datecode为准,重新检验合格PCB的存储期可延长6个月对同一PCB,最多允许两次延长存储期,每次检验合格,均可将存储期延长6个月；检验不合格的PCB需报废处理,特殊的,针对"仅有表面处理缺陷的OSP板"可联系PCB厂商进行重工处理注意：OSP板最多只允许重工两次。3以Datecode为准,任何PCB的存储期超过两年则直接报废处理。4超有效存储期印制板应依照PCB通用检验操作指导书重新检验。1拿板和运输要求不能直接用手接触印制电路板,拿取印制板时必须戴上手套,以防止印制板被汗渍或油污等污染印制板板面；手持板边,不要碰到焊盘表面,要防止焊盘表面的划伤、擦伤和污染；尤其是化学镍金和OSP板。在拿板和操作过程中应轻拿轻放,PCB不能相互搓磨,以免机械损伤印制板。已包装好的印制板可用任何方法进行运输,但在运输时应防止日晒、雨淋、受潮、受热、机械损伤和重物堆压。3.2.4 PCB上线前的检查和处理1拆包时必须检查,PCB不允许有包装破损,超存储期以及划伤、起泡、焊盘氧化等明显外观缺陷；2对真空包装破损的PCB上线前必须进行烘板干燥处理OSP板和无焊接母板除外；3对超存储期检验合格的PCB上线之前无论真空包装是否完好,都必须烘板处理OSP板只能采用真空烘箱除湿；烘板按表10要求执行：烘板温度范围最小时间h平均时间h最长时间h设备105-1201.524对流式烘箱70-803616对流式烘箱50-55123真空烘箱1torr表10 烘板工艺参数生产过程中停留时间规定生产过程中停留时间包含以下几个方面的内容：1PCB拆包至SMT前的停留时间；2SMT与SMT工序间的停留时间；3SMT至波峰焊工序间停留时间；4直接过波峰焊的单板从拆包至波峰焊的停留时间。表面处理为热风整平和化学镍金的单板生产过程中停留时间的规定如表3所示：环境温度相对湿度RH停留时间h20-2845%无限制20-2845%相对湿度60%4820-2860%相对湿度75%2420-2875%12表11 生产过程中停留时间规定对于超过停留时间规定的单板必须按如表11要求进行烘板处理,烘板结束后停留时间按表12规定执行。对OSP板要求拆包至回流焊接、回流焊接后至补焊之间的停留时间必须严格控制在24小时之内。如停留时间超过24小时,则未贴装元器件的单板换料生产,已贴装元器件的单板可以通过提高焊接温度、延长焊接时间进行补焊。注：对OSP板,回流焊接后至波峰焊或补焊之间,停留时间必须严格控制在24小时之内。 OSP板的使用要求在印刷过程中,因印刷不良清洗焊盘的次数不可超过一次,且清洗力度不要太大,清洗过后完全吹干,立即印刷焊膏,停留时间不可超过15分钟。采用HASL表面处理的PCB如改用OSP表面处理工艺,使用原HASL板编制的ICT程序时,需对程序进行调整。化学镍金板的使用要求在印刷过程中,因印刷不良清洗焊盘的次数不可超过两次,且清洗力度不要太大,清洗过后完全吹干,立即印刷焊膏,停留时间不可超过15分钟。1 历次更改说明更改单号历史版本拟制人审核人批准人日期新拟制 V1.0崔海柱吴瑞研郭靖宇2005年1月17日XXXX V2.0关占营吴瑞研郭靖宇2006年6月12日8 / 8
