华能威海发电有限责任公司#6炉汽水系统大口径阀门维修技术规范书.docx

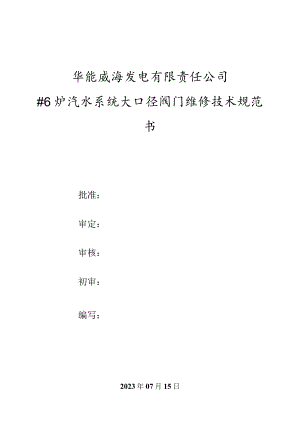

华能威海发电有限责任公司#6炉汽水系统大口径阀门维修技术规范书批准：审定：审核：初审：编写：2023年07月15日一、总则1、本技术规范适用于华能威海发电有限责任公司（招标方）三期680MW亚临界机组#6炉汽水系统大口径阀门维修，它提出了在施工中的施工组织、施工范围、安全要求、质量要求、工期要求等方面的内容。2、招标方在本文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供满足本招标文件和所列标准要求的高质量产品及其相应服务。3、如果投标方没有以书面对本规范书的条文提出异议，那么招标方可以认为施工方提出的技术方案、施工方案应完全符合本发包书的要求。如有异议，都应在差异表中提出。4、从签订合同之后至投标方开始工作之日的这段时期内，招标方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，投标方应遵守这些要求。5、本技术规范书所引用的标准若与投标方所执行的标准发生矛盾时，按较高的标准执行。6、根据工程量清单，要求每只阀门单独报价，列出报价清单。7、投标方对#6机组汽水系统大口径阀门维修工程量范围修复的阀门（检修、调试）负有全责。8、在施工过程中，投标方严格控制质量标准，对不合格的产品有权杜绝使用。9、本技术规范将为合同的附件，与合同正文具有同等效力。二、工程范围及工程量序号名称单位数量阀门型号备注、修复阀门清单1再热器出口甲、乙侧堵阀解体台2SD61H-1350LB密封件由投标方提供2A、B侧WDC阀后电动闸阀执行机构传动解体台2GaE0A21BW-16密封件由投标方提供3过热器三级A、B减温水调节门解体台2EHS-657N0:阀杆、阀座阀笼更换1套，备件由投标方提供4过热器出口B侧ERV阀解体台1EA9114N7BWRA5P1密封件招标方提供5A侧主蒸汽管道放气一、二次门解体台2ZXSVPN320DN25密封件由投标方提供6A1/A2/B1/B2低省进回水分门解体台8Z61H-64DN200密封件由投标方提供7过冷水流量调节门解体Z-1SN密封件由投标方提供8A、B侧WDC阀暖阀水门解体台2J61Y-420DN32密封件由投标方提供9WDC阀暖阀水分总门解体台1J61Y-420DN32密封件由投标方提供10过冷水流量调节阀前手动门、阀后手动门传动解体台2ST6class2500更换轴承，由投标方提供11燃油进油快关阀解体台1WCBDn50密封件由投标方提供12燃油进油压力调节阀旁路门解体台1WCBDn80密封件由投标方提供13燃油滤网旁路门解体台1J41H-64DN80密封件由投标方提供14燃油进油流量计旁路手动门解体台1J4111-64DN80密封件由投标方提供15过热器减温水一级A、B手动门解体台2ST6class2500更换轴承2套，由投标方提供16本体吹灰调节门解体台1657/EHS阀杆、阀芯、阀笼、阀座更换1套，备件由投标方提供17A侧WDC阀解体台1EHDT-585C序列：密封件由投标方提供18BCP泵出口电动门传动丝母更换台1GaE0A21BW-16更换传动丝母2套，密封件由投标方提供19暖管暖泵水调节门Z-1SERIALNO密封件由投标方提供炉侧合计台33二机侧修复阀门清单密封件由投标方提供1#6机A、B小机排汽蝶阀减速机构检修台2V-WBEVWCB2100AE150A(DN2100,PN6)密封件及阀门配件由投标方提供26机统调动力源循环水泵进口、出口、旁台3D943X-6NiCr(DX800,PN6)密封件及阀路电动门解体检修门配件由投标方提供3高排通风阀解体检修台16"Aeroflow,CL900密封件由投标方提供4冷段管道硫水气控门（f7）、前截门解体检修台2KOYVA2.5"SB_STD45BW05F密封件由投标方提供5低旁管道硫水气控门（f5）、前截门解体检修台2DN50-M86515密封件由投标方提供6B小机主汽门前疏水气控门（h3）、前截门解体检修台2DN50-M86515密封件由投标方提供7三抽逆止门解体检修台2PN64DX300密封件由投标方提供8一、四抽气控逆止门前疏水气控门（d4）、前截门解体检修台42.011G5CJ-F22密封件由投标方提供9四抽至除氧器逆止门解体检修台1H44H-25-400密封件由投标方提供机侧合计台19合计台52备注：本表由EXCEL生成，投标人不得擅自改动工程量清单的格式及内容。三、技术要求1、引用标准1.1DL4381998火力发电厂金属技术监督规程1.2QHN-2-5140.03.042-2015锅炉监督管理标准1.3QHN-2-5140.03.031-2015临时电源管理标准1.4I）LT6161997火力发电厂汽水管道与支吊架维修调整导则1. 5QHN-2-5140.03.022-2015锅炉压力容器监督管理标准1.6DL/T748.12001火力发电厂锅炉机组检修导则第1部分：总则1. 7GB-T29462-2012电站堵阀1.8 DL5031-1994电力建设施工及验收技术规范（火力发电厂阀门篇）1.9 电安生2014电力安全工作规程（热力和机械部分）四、工艺要求1.10 备工作实施阀门解体的检修人员必须熟悉阀门结构，并对各个连接部件做好标记，以便于正确组装。对于特殊结构的阀门，应事先根据图纸熟悉阀门结构、阀芯部件配合关系，以免损坏阀门部件或危及人身安全，使用的所有密封组件及阀门备件必须有质量保证；检修全过程必须做好检修记录，严格遵照验收计划进行节点验收，禁止跨越节点、更变节点进行维修作业。1.2质量要求I .2.1截止阀（闸阀）的检修II 2.1.1截止阀（闸阀）的解体及研磨（1）解体前做好阀盖与阀体的标记，将阀门处于全开状态，松开阀盖与阀体的连接螺栓；（2）用铜棒将阀盖击沉1-2mm,取出四合环，将上阀体由阀内抽出；（3）取下阀芯（闸板），将其放在木板上，以防碰伤密封面；（4）松开填料压盖螺栓，逆时针旋转手轮将阀杆退出；（5）取出填料室盘根；（6）清理阀体及配件污物及铁锈，将阀门密封区域结合面清理干净；（7）检查阀座与阀芯（闸板）密封面的完整情况，当密封面坑陷深度达O.5三以上应在车床上车削一下再进行研磨,必要时可焊补后研磨,其它较浅的缺陷可直接进行研磨；（8）检查阀座、阀盖有无裂纹、砂眼等缺陷，小缺陷可补焊处理，较大缺陷要更换新品；（9）检查阀杆的腐蚀程度及阀门螺母有无缺陷，阀杆弯曲、腐蚀严重的要更换，阀杆螺纹及阀杆螺母螺纹应完整无乱扣，脱扣现象，阀杆在阀杆螺母中应转动灵活；（10）检查填料室及填料压盖是否完整，压盖不许有裂纹现象。（11）螺栓等部件应涂黑铅粉，阀杆处应涂锂基润滑油润滑。（12）所有密封组件禁止重复利用，必须全部更换。（13）阀芯（闸板）及阀座密封面使用专用研磨机研磨，研磨至合格光洁度及平面度后，必须经红丹粉压线检测合格并通过验收后方可进行复装。III .L2阀门组装（1）阀门复装前必须确认阀体内是否遗留物品；（2）将阀杆穿入阀盖旋入阀杆螺母，阀门组装时，阀门应处于开启状态；（3）将阀芯（闸板）按标记上好；（4）将垫片（V型密封圈）上好,并将阀盖，阀体，阀芯（闸板）等组件一起移入阀座,紧固螺丝.（5）填好盘根,紧好压盖螺栓，紧固螺栓时必须对角紧固均匀用力；（6）装复电动执行机构后阀门调试。1.2.2再热器口堵阀的检修1.2.2.1再热器堵阀的解体（1）检查阀体，松掉盖板紧固螺母；（2）拆除盖板的紧固螺栓取出盖板；（3）用铜棒将阀盖击沉1-2mm,取出四合环；（4）使用倒链、吊扣吊出上阀体；（5）取下密封圈压环，取出V型密封圈，检查密封阀体密封区域是否存在较深坑蚀、裂纹，结合面允许有个别麻点，但深度斗0.5mm,直径次0.5mm,密度生2-3点/cn?。1.2.2.2再热器堵阀的复装（1）清理堵板密封面；（2）放入胶圈，胶圈无损坏、老化现象；（3）放入堵板紧固顶丝，确保堵板无偏斜，紧固牢靠；（4）检查吊入内阀体，放自密封圈，密封圈组装前四周应均匀涂以黑铅粉，装入阀体时应平整落下，使其受力均匀，不得强行组装。（5）组装压环和四合环，装入时注意严禁损伤密封圈表面尺寸，垫环放入后不可用力敲打，四开环组装顺序正确，对准阀体样冲眼便于拆卸。（6）装上阀盖的吊紧盖板紧固吊紧螺栓，将阀盖拉至最高位置，紧固时要对角均匀敲紧螺母；（7）水压试验完成后拆除堵板，重复上述拆装步骤；需注意：V型密封圈禁止重复使用，必须更换。1.2.2.3机组启动后需要进行堵阀密封圈热紧。1.2.3所有阀门密封垫必须为进口或国内信誉良好的企业生产并提供产品合格证，经招标方验收合格,盘根严禁使用碳纤维材质盘根,堵阀密封圈必须采用金属箔或银丝加强,金属包边。1.2.3气动调节门检修1.2.3.1执行机构拆卸（1）执行机构应输入供汽压力，使阀接近与全关位置的或10-20%的行程上。（2）松开执行机构连接部件上的紧固螺母，拆下阀杆连接部件，使阀杆和推杆分开。（3）拆下固定支架的圆螺母，然后将执行机构拆下。1.2.3.2调节阀阀体的拆卸和装配（1）松开压板上的六角螺母和阀盖上的六角螺母，然后抬高上阀盖，使之与阀体分离;随后旋出阀座。注意：如阀芯随同上阀盖一起拉出来，应转动阀芯使它们分开，当心别损坏阀杆。（2）检验阀芯、阀座和套筒的密封面不准有损伤，如有损伤，必须进行修复研磨。（3）检验阀芯、阀杆、导向套筒、导向套筒的导向表面，不准有损伤。（4）用专用工具把阀座牢固的旋入阀体上，表面应涂上防粘剂，但禁油阀不准使用。（5）把阀座垫片放在阀座上，然后把套筒装在阀座上。（6）把套筒垫片放在套筒上，然后把上阀盖装在阀体上，对称均匀拧紧螺母。（7）装上填料，然后装上填料压盖和压板，拧紧螺母。1.2.4开式水阀门检修1.2. 4.1#6机A、B开式泵进水电动门检修（1）更换电动门密封胶圈（2）减速机构加注润滑脂（3）更换下轴承及上导轴承（4）阀体防腐（5）阀门开关位调整1 .2.4.2#6机A、B开式泵出口逆止门检修（1）更换逆止门密封胶圈（2）检查弹簧是否完好有弹性，必要时更换（316L）（3）检查阀杆是否磨损，必要时更换（316L）（4）阀体防腐2 .2.5循环水、开式水阀门检修1.2.5.1#6机统调动力源循环水泵进口、出口、旁路电动门解体检修（1）更换电动门密封胶圈（2）减速机构加注润滑脂（3）阀门开关位调整1.2.5.2#6机A、B电动滤网进出口电动门盘根格兰螺栓、盘根更换（1）底部钻孔，更换电动门盘根格兰螺栓，316材质（2）更换盘根（2）减速机构加注润滑脂（3）阀门开关位调整1.2.6 #6机#5、#6低加进口、出口、旁路电动门检修（1）更换盘根（2）减速机构加注润滑脂（3）阀门开关位调整1.2.7 #6机A、B小机排汽蝶阀减速机构检修，加注润滑脂（1）减速机构检修（2）减速机构加注润滑脂（3）阀门开关位调整五、双方职责1、招标方职责1.1招标方对投标方人员进行三级安全教育培训合格。一级安全培训指由电厂安监部进行的相关安全法律、法规的培训；二级安全培训指部门级进行的相关作业场所的安全规则、规定的培训；三级安全培训指班组组织进行的作业工种和高危作业的安全培训。1.2招标方有权利对投标方进行再培训：投标方因现场工作需要或能力不能满足安全生产的要求，而增加的强制培训。1.3项目管理部门负责编制招投标文件的技术和安全规范，并参与招投标活动，开工前对投标方负责人和工程技术人员进行全面的安全和技术交底,对投标方施工过程进行安全健康环境管理，监督投标方落实安全技术防范措施和承包合同中有关的安全条款。1. 4招标方对全体施工人员进行安全技术交底并签字确认。1.5做好现场监督，施工现场应按照承包商现场安全检查评价表组织安全检查，内容包括“三违”、安全措施执行情况、现场工器具、施工材料、现场作业环境等；安全检查结果应及时通报，并跟踪问题的整改落实。1.6负责对投标方安装质量进行验收。发现质量问题应及时通知投标方停止施工，并提出整改要求。1.7招标方指定专人负责联系工作，办理工作票，等必要的准备工作。1.8招标方负责提供必要的技术指导，明确施工进度与技术要求。1.9负责提供投标方现场施工电源接点（380V、220V）01.10 投标方施工过程中出现高空坠落、机械伤害时，接到通知后招标方立即响应高空坠落伤亡、机械伤害伤亡处置方案，对受伤人员进行救助并通知厂医护人员到场，立即向部门负责人、值长汇报。1.11 发生高空坠落、机械伤害等事故后，招标方立即展开事故调查并形成调查报告向领导进行汇报。1.12 工作中招标方应及时向投标方提供必要的设备图纸和有关技术安装资料。帮助投标方人员提前熟悉检修工作内容、现场设备及电厂检修管理规定等。做好备品备件、物资材料的准备工作，并根据检修需要及时提供给投标方。1.13 招标方人员依照三级验收管理制度规定，及时组织人员参加投标方检修工艺质量验收，并根据验收情况及时提出验收评价或整改要求。检修过程中，有权对重要检修环节进行抽查检验，发现安全、质量问题时有权要求投标方进行整改处理。对招标方造成损失的有权追究投标方责任。1.14 在检修过程中因投标方人员施工质量较差，在安全要求或技术质量等方面存在安全隐患时，招标方有权终止投标方施工，并另择队伍处理完成。发生费用由投标方承担。1.15 关于检修过程中招标方的吊装设备的维护和使用，招标方负责本厂行车及大型吊装工具的维护。工器具方面招标方向投标方提供设备厂家提供的专用工具。因检修质量差，造成修后设备无法正常运行，招标方有权依据有关规定追究投标方责任。1.17招标方负责阀门保温拆装、脚手架搭设工作。2、投标方职责2.1 投标方应建立健全管理体系，应具有安全、健康和环境保护的工作程序、操作规程。2.2投标方必须遵守电厂有关安全、文明施工的管理规定，接受电厂的安全管理、监督和指导，并定期向电厂项目管理部门及安监部汇报工程项目的安全工作情况。2.3投标方施工管理要有相应的管理资质。2. 4投标方与招标方要签订安全协议及外包工程安全质量施工承诺书。2.5开工前，投标方应确保其员工经过必要的法规、安全规定、现场主要风险及控制措施的培训，以满足工作需要，并向电厂项目管理部门提供培训书面材料，培训资料齐全,人员持证上岗，人员体检合格，人员已缴纳工伤保险。2.6施工机械、车辆、工器具和安全防护用品清单及其资料齐全、检验合格。2.7制定“三措两案”（组织措施、技术措施、安全措施和施工方案、应急预案）。2.8投标方投入本项目的安全投入费用不低于合同费用的2.5%。2.9在施工过程中，投标方应严格按照安全操作规程、安全管理协议进行施工，负责本方施工现场人员的人身安全，并承担安全责任。2. 10投标方应管理好自己的施工队伍，工作范围仅限于#6机工作范围，禁止进入机组其它范围之内，若因误碰误动运行设备造成的一切损失由投标方承担；2.11 施工中由投标方施工造成的质量问题，投标方应无偿进行返工。2.12 当日施工结束后，施工现场应做到工完料净场清地。工程竣工后，投标方应及时通知招标方组织验收，并履行签字手续。2.13 投标方应编写本工程的安全技术措施，确保工程安全进行，施工过程中发生一切不安全情况，投标方自行承担责任。2.14 投标方施工过程中出现高空坠落、机械伤害时，立即通知招标方旁站监护人、项目负责人，在医务人员赶来之前进行现场急救。2. 15发生高空坠落、机械伤害等事故后，积极配合招标方进行事故调查。2.16 投标方要严格按照招标方的环保要求施工，垃圾放到招标方指定地点，保持作业区的环境卫生。2.17 为确保检修质量和进度，要求投标方健全检修管理制度，具有承包本次检修任务的行业资质和工作业绩。投标方必须在投标前到现场勘查，熟知现场的实际情况，否则不具备投标资格。2.18投标方必须建立健全完善的各项管理制度。至少应包括：制定明确的岗位职责和分工，安全、质量管理制度，文明施工管理制度。根据本工程现场实际情况，制定出保证本工程施工质量、安全、进度、文明施工等具体的控制计划和措施。2.19本工程投标方的施工项目负责人必须是投标方唯一的施工项目负责人，不得兼管其它工程项目。施工期间项目负责人不得随意脱离岗位，如确需离岗时，须通报招标方,并且须指定有资格的临时项目负责人代理。投标方参与本次检修的现场工作人员配备充足。人员要求技术水平过硬，具有丰富的检修经验，能解决检修中的技术难题。持有从业资格证。2.20投标方应对施工现场的备品配件、工器具、材料安排专人保管，因保管不善造成的损失由投标方负全责。2.21投标方应遵守招标方的各项管理规定，施工现场设置安全警示牌和安全围栏，及时清理现场卫生。2.22投标方在接到招标方开工通知后应在2日内抵达投标方现场，接受安全培训，熟悉现场，进行开工准备工作。2.23投标方在安装过程中应遵守招标方的规章制度，应对其在招标方现场施工期间来厂人员的行为负责，如出现任何人身伤亡及设备损坏，责任由投标方承担。2.24如因维修质量或其他原因造成工期延缓，由投标方承担全部负责；2.25阀门修复投运后，投标方保证2年内不出现阀门内漏、外漏、卡涩等现象，否贝U,投标方负责无偿处理。如招标方需要，投标方在接到招标方通知后24小时内派技术人员到招标方现场处理缺陷。2.26投标方除上述解体阀门检修外，需对#6炉主给水系统阀门（包括给水主闸门、给水旁路门、疏水门、取样门、平衡门等）、#6炉过再热器减温水系统阀门（包括过热器减温水总门、再热器减温水总门、手动门、疏水门、取样门等）、#6炉启动系统阀门（包括BCP泵出入口阀门、取样门、疏水门等）、#6炉过再热器系统阀门（包括主蒸汽取样阀门组、再热蒸汽取样阀门组、疏水阀门组等）进行传动、密封检查，必要时需进行盘根更换。六、安全、职业健康及环境要求：1、投标方进行#6机炉大口径阀门维修时，禁止进入其他范围，不得触动与工作无关的设备系统，防止意外发生。监护人员必须在作业面附近，不得兼任其他工作。2、投标方使用的电动工器具，必须经检验合格，并且要规范使用。3、投标方施工人员着装符合标准，安全防护措施齐备如安全带、口罩、防护眼镜等。3、投标方对施工过程中产生的有害废物如：油抹布、含化学制剂的清洗水等的处理应严格按照招标方废物、噪声控制程序要求执行。4、投标方在施工前应组织施工人员认真学习电业安全工作规程（热力和机械部分）的相关规定，经招标方考试合格后方可进入工作现场。5、投标方在施工过程中，应服从招标方安监人员的质量、环境以及安全监督，注意安全文明施工，并对己方施工人员人身安全负责；施工过程中发生一切不安全情况，投标方自行承担责任。6、投标方在现场工作应注意不得损伤现场其它设备及设施，如因投标方施工所引起的一切问题及由此带来的一切损失，由投标方承担全部责任。七、计划工期#6机组大口径阀门维修项目计划在2023年10月07日进行，具体时间以甲方通知的开工时间为准，甲方原因开工延误则竣工日期顺延，施工工期25天，投标方须按期完工。八、保质期投标方承担的#6机组大口径阀门维修项目，质保期为2年，在此期间由于施工质量所引发的任何问题，投标方负责免费处理，并承担因此造成的损失。外包工程安全质施工承诺书我公司（乙方）承揽了华能威海发电有限责任公司（甲方）的#6机组汽水系统大口径阀门维修工程。为确保安全文明施工，优质、高效完成承担的工程任务，我公司做出如下承诺：.安全文明生产1、严格执行华能威海电厂及本公司的各项安全管理规定。完善施工安全保障和监督体系；坚决执行华能集团“五不准”规定：没有施工方案不准施工、施工方案未经审查不准施工、作业人员不掌握施工工程不准施工、没有进行现场技术交底不准施工、没有监理和业主人员旁站监护不准施工。2、明确施工安全负责人和安全管理人员，认真落实各级安全责任；3、加强安全生产费用投入，保证施工现场安全设施、安全工器具等满足安全、文明施工要求；4、认真做好施工人员的安全教育和培训，严格执行安全技术措施，做好每天安全技术交底等日常工作；加强施工现场全方位、全过程的监护；5、加大反违章检查与考核力度，杜绝不戴或不规范佩戴安全帽、高处作业未使用安全带或使用不规范、着装不合格、现场流动吸烟、酒后作业、特殊工种未持证作业、职业防护措施不到位等各类违章行为，杜绝人身伤亡事故；6、为施工人员提供充足的合格劳动防护用品并督促其正确佩戴；7、抓好施工现场文明卫生管理，做到工料尽，场地清。二、质量工期1、严格执行华能威海电厂及本公司的各项质量管理规定。建立完整的、运转正常的质量保证体系，建立完善的质量管理制度，配备足够的质量管理、监督人员；2、认真执行国家和电力行业有关工程质量的监督、检查、验收、评定方面的方针、政策、法令、法规、规程、规范、标准以及甲方提供的施工图纸、技术要求、技术标准、技术文件等；坚持以质量促安全、以质量促进度的思想，积极合理组织施工，高标准、高质量、按工期要求完成工程施工工作；3、接受甲方及施工监理的质量监督和检查，做好监检过程中的配合和监检后整改工作。如果因管理不到位，出现违章、违规行为或造成安全、质量事故，我公司将按照签订的工程合同和安全协议的相关规定，承担责任并接受甲方的处罚。乙方承诺人（法人或委托人）：（盖章）
