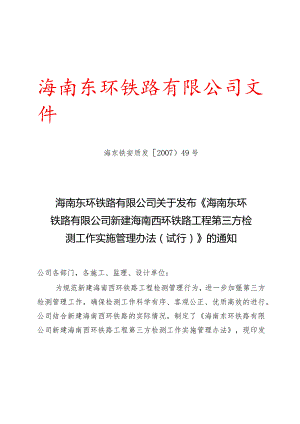

海南东环铁路有限公司文件海东铁安质发2007）49号海南东环铁路有限公司关于发布海南东环铁路有限公司新建海南西环铁路工程第三方检测工作实施管理办法（试行）的通知公司各部门，各施工、监理、设计单位：为规范新建海南西环铁路工程检测管理行为，进一步加强第三方检测管理工作，确保检测工作科学有序、客观公正、优质高效的进行。公司结合新建海南西环铁路的实际情况，制定了海南东环铁路有限公司新建海南西环铁路工程第三方检测工作实施管理办法，现印发给你们，请认真组织学习，贯彻执行。在执行过程中如有意见和建议，及时向东环公司安质部反馈。海南东环铁路有限公司2013年12月7日海南东环铁路有限公司新建海南西环铁路工程第三方检测工作实施管理办法第一章总则第一条根据铁路工程施工质量验收标准和原铁道部关于开展隧道衬砌等铁路工程质量第三方检测的通知（铁建设2On）172号）要求，为进一步强化和规范新建海南西环铁路工程检测管理，及时消除质量隐患，全面促进和提升新建海南西环铁路工程施工质量水平，结合本项目实际情况，特制定本办法。第二条本办法所称的“检测”是指由建设、施工、监理、设计单位委托第三方进行的检测工作，不含施工单位按规定进行的常规自行检测和监理单位按规定进行的平行检测。第三条第三方检测在施工单位按规定自检、监理单位平行检验的基础上进行。施工、监理单位不得因第三方检测而减少相应检测项目、频次，降低检测质量。第二章组织领导第四条为加强新建海南西环铁路工程检测及第三方检测工作的组织领导，公司成立新建海南西环铁路工程检测及第三方检测管理领导小组。组长：公司总经理副组长：公司副总经理、总工程师组员：公司安质部部长、分管副部长，工程部部长、业主代表，设计单位专业负责人，监理单位项目总监，施工单位项目经理(常务副经理)、安全质量负责人新建海南西环铁路工程检测及第三方检测管理办公室设在安全质量部，负责新建海南西环铁路工程检测及第三方检测日常管理工作。第三章施工单位、监理检测工作第五条路基工程检测1. CFG桩无损检测(I)CFG桩成桩7d后采用低应变反射波法检测成桩完整性,有疑问时采取钻芯取样观察其完整性、均匀性，拍摄取出芯样照片。(2)由具有相应资质的检测机构按总桩数的10%抽样检验,且不少于3根，监理单位全部见证检验。检测方法应符合铁路工程基桩检测技术规程(TB10218-2008)的规定。2 .钻(挖)孔桩无损检测(1)钻(挖)孔桩的桩身混凝土强度不低于设计强度的70%且身强度应不低于15MPa,采用低应变反射波法或声波透射法检测成桩完整性，有疑问时采取钻芯取样观察其完整性、均匀性，拍摄取出芯样照片。(2)由具有相应资质的检测机构按设计数量全部检验，监理单位全部见证检验。检测方法应符合铁路工程基桩检测技术规程(TB10218)的规定。3 .路基抗滑桩无损检测(1)路基抗滑桩的桩身混凝土强度不低于设计强度的70%且身强度应不低于15MPa,采用低应变反射波法或声波透射法检测成桩完整性，有疑问时采取钻芯取样观察其完整性、均匀性，拍摄取出芯样照片。(2)由具有相应资质的检测机构按设计数量全部检验，监理单位按施工单位检验数量的20%见证检验。检测方法应符合铁路工程基桩检测技术规程(TB10218-2008)的规定。4 .挡墙(1)挡墙的墙身混凝土强度不低于设计强度的70%,采用地质雷达检测墙体厚度和回填密度，有疑问时采取钻芯取样观察其完整性、均匀性，拍摄取出芯样照片。(2)由具有相应资质的检测机构按设计数量全部检验，监理单位按施工单位检验数量的20%见证检验。(3)采用回弹法检测挡墙混凝土强度，必要时可用钻芯法进行验证，监理单位按施工单位检验数量的20%见证检验。第六条桥梁工程检测1 .钻(挖)孔桩桩身检测钻(挖)孔桩检测由海南东环公司委托第三方进行检测，施工单位检查检测报告、监理单位见证检验并检查检测报告和签字确认。2 .桩承载力试验施工单位按照设计要求的数量进行静载试验，监理单位见证检验，设计单位现场确认。3 .连续梁、连续刚构线形监测在悬臂浇筑梁段施工过程中，施工单位应委托具有相应资质的第三方检测单位进行线形监测，确保线形偏差在设计允许范围内。第七条隧道工程检测1 .在施工过程中，施工单位应委托具有相应资质的第三方检测单位对隧道初支、衬砌质量采用无损检测进行排查检测，原则上隧道每完成初支50m、二衬浇筑200m无损检测一次；不足20Onl长度的隧道，待贯通后一次性进行无损检测。2 .采用地质雷达法检测隧道初支、衬砌厚度、背后回填密实度、隧底虚磴、二衬钢筋及初支钢架分布、初支钢筋网片、三肢钢架施工质量，全隧IO0%检测，监理单位见证检验、检查检测报告并签字确认。4 .采用回弹法检测隧道二衬结构混凝土强度，必要时可用钻芯法进行验证，全隧IO0%检测，监理单位见证检验、检查检测报告并签字确认。5 .检测与评定方法应符合照铁路隧道衬砌质量无损检测规程(TBlO223-2004)、铁路工程结构混凝土强度检测规程(TB10426-2004)、铁路混凝土强度检验评定标准(TBlO425-94)、混凝土强度检验评定标准(GBT50107-2010)的规定要求。第四章第三方检测单位组织机构第八条第三方检测中标单位进场后应组建第三方检测项目部，检测站项目部应配备独立的办公、生活、交通、通讯等设施,食宿自理，不得与施工单位一起办公和食宿，不得借用施工单位交通工具。第九条各检测单位进场后在一周时间内将项目部办公地点、联系电话、组织机构等报送所在标段的各施工单位、监理单位和公司业主代表及公司安全质量部。第十条各检测单位应按照投标承诺、合同要求和标段施工进展情况合理安排进场人员和设备，确保进场检测设备数量、状态、性能以及人员数量等满足投标承诺及施工现场进度的需要，同时加强仪器设备维护与校准，确保检测设备状态良好。第十一条检测单位应根据检测规范和投标承诺，结合标段实际，制定完善的内部工作管理制度和考核制度。检测人员应持证上岗、统一着装、统一标识。第十二条检测工作不得转包、分包。第五章检测人员要求第十三条检测单位项目经理、技术负责人、专业检测工程师必须符合投标承诺，同时根据标段实际情况设立相应部门和检测小组。第十四条检测人员应持证上岗、统一着装、统一标识，进场后尽快熟悉相关技术图纸、技术标准、设计标准等内容。第十五条检测人员应坚持科学严谨、客观公正、数据说话的工作原则，及时主动地做好检测工作。第十六条若检测单位更换检测人员，应提前上报监理单位、海南东环公司安全质量部审批，未经批准不得更换。第十七条检测单位主要负责人和检测人员必须常驻检测现场，如离开现场3天以上时，须报公司业主代表同意。第六章检测前的准备工作第十八条检测单位应熟悉本标段设计文件和标段范围内各施工单位编制的施工组织设计，建立针对本项目的质量保证体系和安全保证体系，根据有关检测技术规范、标准等认真编制检测规划，报所在监理单位总监审核后实施并报公司安全质量部备案。第十九条检测单位应根据标段特点，编制检测大纲和实施方案，报所在监理单位总监和公司业主代表审核后实施，同时报公司安全质量部核备。第二十条检测规划（计划）于进场后15日内报公司安全质量部审批后，报施工单位、监理单位、公司业主代表核备。检测大纲和实施方案根据检测工作进展情况及时编制、完善后报监理单位及公司业主代表审批，报公司安全质量部核备。第二十一条检测单位应根据检测规划、检测大纲和实施方案、施工组织设计等，合理编制年度和分月检测计划并实施。第七章检测报验要求第二十二条基桩报验条件桩头的处理标准如下:1.桩头必须凿除到设计标高;2 .桩顶面应平整，密实、并与桩轴线基本垂直，桩头浮浆必须全部凿除并打磨光滑。3 .对于采用低应变法检测的基桩，应在桩头磨好四个平面,如下图所示:低应变检测桩头处理示意图4 .对于采用声波透射法检测的基桩，其桩身混凝土强度必须符合规范要求，方可报验。检测前，施工单位应事先在声测管中注满清水，并用塞子塞好，以免掉入杂物；所检测基桩桩身混凝土的强度必须符合规范要求，方可报验。第二十三条隧道衬砌检测前，施工单位必须清理隧道内检测通道，给检测单位提供必要的检测条件。第二十四条施工单位应提前一周将待检计划报监理、检测单位。施工单位在被检项目具备检测条件后，填写检测报验单，提前24小时电话通知驻地监理和检测单位。第二十五条驻地监理和检测单位在接到施工单位的报检电话通知后，应在约定的时间内赶到检测现场，三方共同在施工单位的报检单上签字确认。若监理、检测单位在接到通知后无故未能准时到达现场，公司将按有关规定予以考核处罚。第二十六条施工单位应积极配合检测单位，及时提供检测单位所需的施工过程中的有关技术资料，以保证检测结论的准确性。第八章检测要求笫二十七条检测单位进行检测，驻地监理全过程见证检测并在检测记录上签字。施工单位对检测记录予以确认签字，对拒绝签字的，由检测单位注明理由。各监理单位应派人对现场检测实施全过程旁站监理。在监理人员未到场前，检测单位不得进行检测工作。第二十八条按照规范和相关要求，做好检测现场的环境保护、劳动保护和安全生产。在工作过程中，应采取有效的防范措施，做好环境保护、水土保持和安全生产。第二十九条检测单位应加强检测行为管理，确保检测过程不受外界干扰。除针对性检测或检测规程有明确规定外，检测单位应严格按照随机抽样的原则确定具体的检测部位、测点位置或抽取样品，不得由施工单位指定检测部位。因客观条件限制而影响随机抽样的，应在检测报告中作详细说明。第三十条检测人员应独立开展检测工作，严守职业道德和工作程序，保证试验检测数据科学、客观、公正，并对试验检测数据、结果承担质量责任。笫三十一条检测过程中涉及检测方法的重大变化必须报监理单位审核、经东环公司同意后方可实施。第九章检测报告第三十二条检测单位必须及时完成现场检测工作，并按时提供中间报告（初步结论通知单）和最终检测报告，确保工程施工顺利进行。正式检测报告原件至少一式六份，必须打印，并由相关人员（检测人员、旁站监理）签字、加盖检测专用章、CMA章和单位公章。第三十三条检测单位应在检测结束后，及时将检测结果向业主代表、施工、监理单位通报，要求低应变检测、声波透射、荷载试验、隧道衬砌无损检测、钻孔取芯和动力触探等结果通报不超过24h。第三十四条每周五17:00前，检测单位应将本周检测情况进行统计汇总，分析后上报公司业主代表和公司安质部。第三十五条每月30日前检测单位应汇总分析本月检测情况和检测结果，在监理例会上进行通报，将分析资料报送施工单位、监理单位和公司业主代表和公司安质部，同时上报次月检测计划。第三十六条每季末（最后月30日前）和每年12月20日前,检测单位应将本季度、年度检测情况进行汇总分析，将分析资料报送施工单位、监理单位和公司业主代表，同时上报次季度和次年检测计划，其中桥梁桩基桩身质量检测和隧道衬砌质量无损检测资料应上报公司安全质量部、工程管理部。第三十七条检测单位对检测结果的真实性和准确性负责，不得漏报、瞒报，对检测过程中发现的质量问题要及时向监理工程师、公司业主代表、安质部报告，并协助制定解决方案。桥梁基桩检测应及时提供和汇总超声波检测基桩按K的比例进行低应变对比检测的检测报告（不作为评判基桩质量依据）,并在所有现场基桩检测工作完成20天内，编制完成基桩超声波检测与低应变检测对比检测报告，一式五份交甲方。第三十八条检测报告内容（报告格式见附件）1.基桩检测报告（含路基）检测报告应内容全面、数据真实、结论准确，用词规范。报告内容包括：1.I委托方名称，工程名称，工程地点，建设、监理、勘察设计和施工单位名称，基础形式，设计要求，检测目的，检测依据，检测数量，检测日期；1.2地质条件描述，包括土层分布及主要物理力学指标；1.3被检桩（点）的编号、布置和相关施工记录；1.4检测方法及原理，检测仪器设备，检测过程叙述；5现场检测及数据处理分析、典型波形曲线图、检测结论;1.6检测中异常情况的说明；1 .7检测机构认为有必要说明的问题；1.8检测、分析、校核、审批人员（技术负责人）签名，加盖检测机构报告专用章（包括骑缝章）和计量认证章（CMA章）。2 .隧道衬砌检测报告2.1 委托方名称，工程名称，工程地点，建设、监理、勘察设计和施工单位名称，设计要求，检测目的，检测依据，检测数量，检测日期；2. 2被检隧道里程、测线布置和相关施工记录；2. 3检测方法及原理，检测仪器设备，检测过程叙述；2. 4现场检测及数据处理分析、典型剖面图、检测结论；2. 5检测中异常情况的说明；1. 6检测机构认为有必要说明的问题；2.7检测、分析、校核、审批人员（技术负责人）签名，加盖检测机构报告专用章（包括骑缝章）和计量认证章（CMA章）。3.报告档案管理3.1 检测单位应建立健全档案管理制度，保证档案齐备，原始记录和试验检测报告内容必须清晰、完整、规范。检测合同、委托单、原始记录、检测报告应按年度统一编号，不得随意抽撤、涂改。2. 2检测机构应单独建立不合格检测台帐。凡在检测中出现结果不合格或达不到设计要求的，应及时登记不合格检测台帐，并于报告当日将试验检测不合格报告单报送监理单位和公司所属指挥部，不得隐瞒不报。第十章质量缺陷和问题的处理第三十九条按信息化管理要求，配置有关设备和人员，及时录入有关数据，对检测中发现的重大质量缺陷和工程隐患必须在24小时内同时报监理单位、业主代表及公司。第四十条对在检测过程中发现的HI、IV类桩或隧道衬砌存在的质量问题（缺陷），检测单位应在核实无误的情况下，将检测结论报驻地监理的同时，2小时内向公司安全质量部、业主代表汇报。由公司负责组织对缺陷桩和隧道衬砌质量问题（缺陷）的处理工作。第四H"一条对ni、IV类桩，由第三方检测单位按标准规定实施钻芯法核实，施工、监理单位全程见证。钻芯法检测结果与超声波法或低应变法一致，所发生的费用由施工单位承担；钻芯法检测结果为合格桩，所发生的费用由检测单位承担。第四十二条对因声测管堵塞造成该桩不能检测或不能完全检测，则按检测规程的要求采用钻芯取样法进行完整性检测，钻芯取样法所需费用全部由施工单位承担。第四十三条施工单位对检测结果有争议且不能达成一致时，则由公司委托其他方检测机构进行复测，费用由责任方承担。第四十四条质量问题（缺陷）发生后，施工单位应制定切实可行、有效的处理方案和措施，并报设计单位、监理单位、公司批准后实施。处理结果经监理单位认可后，报检测单位重新检测，重新检测费用由责任方承担。第十一章考核管理第四十五条由公司安全质量部比照“施工单位考核实施细则“每季度对第三方检测单位进行考核，对检测管理表现突出的单位和个人，将提报公司申请给予表彰和全额支付考核费；对检测工作不到位的单位，将给予通报批评、扣减考核费等办法予以处罚；对发生与施工单位串通，瞒报质量问题（缺陷）的检测单位，一经发现，对责任人予以清退，通报其集团公司并建议撤换项目经理、赔偿相关损失等处罚，并依据相关规定和合同追究责任。第十二章附则第四十六条本办法未尽事宜，参照国家及铁道部有关规定执行。凡与国家及铁道部有关管理文件规定相抵触的，或上级部门颁布新的管理规定时，以国家及铁道部相关规定或上级部门新的管理规定为准。第四十七条本办法由公司安全质量部负责解释，自公布之日起执行。附表7-1新建海南西环铁路桥梁基桩检测报检单附表7-2新建海南西环铁路桥梁基桩（隧道衬砌）检测结论通知单附表7-3检测报告附表7-4新建海南西环铁路桥梁基桩完整性检测周（月、季、年）报附表7T:新建海南西环铁路桥梁基桩检测报检单编号:标段桩号工程名称：桥#墩(台)报检桩数声波透射根报检日期瞬态激振根各桩设计施工参数情况序号桩号桩径(mm)桩长(m)桩顶标高(m)容许承载力设计值(kN)混凝土等级灌注日期是否埋了声测管及数量备注桩身桩底地质溉况桩位示意图及编号：桩的施工情况：施工单位报检人年月日监理单位意见见证监理年月日检测单位意见检测人年月日附表7-2：新建海南西环铁路桥梁基桩（隧道衬砌）检测结论通知单编号:工程名称新建海南西环铁路DK+,桥/隧道#墩（台）施工单位检测内容检测目的：口桩身完整性隧道衬砌质量检测方法：口声波透射法低应变法口地质雷达法检测初步结论（检测情况：桥梁桩基分墩号、桩号，隧道衬砌分段落里程、部位描述，另附表）根据现场桩身完整性低应变检测，经初步分析判断，被检测的一根桩.桩身完整性：I类桩为根，11类桩为一根，III类桩为一根，IV类桩为根。#墩（台）的基桩桩身完整性设计要求，进行下道工序施工。施工单位签收人监理单位见证人检测单位负责人现场检测人日期备注附表7-3（封面）：新建海南西环铁路（检测项目）检测报告工程名称：工程地点：委托单位：施工单位：设计单位：监理单位：检测日期：*年*月*曰报告编号：（与专用章名称一致，技术资质专用章、CMA章等，分开或合一均可）检测单位名称*年*月*日检测资料工程名称检测性质检测依据委托单位电话地址邮编相应检测内容各项结果备注检测单位名称（与专用章名称一致，印章同上）*年*月*曰新建海南西环铁路桥梁桩基桩身（隧道衬砌）质量检测报告检测人员：报告编号：复核：审核：批准人（含职务）：（或技术负责人）检测单位：（与专用章名称一致，印章同上）地址：邮编：联系电话：传真：监督电话：联系人：说明：1、本报告涂改、错页、换页、漏页无效；2、检测单位名称与检测报告专用章名称不符合无效；3、本报告无盖单位相关技术资质证书章无效；4、本报告无检测、审核、批准人（或技术负责人）签字无效；5、本报告未经书面同意不得或作为他用；6、如有异议或需要说明，可在报告发出后15口内向本检测单位提出书面材料，本单位在接到材料后5日内给予答复。一、检测项目概况*二、地质情况*（包括土层分布、主要物理力学指标）三、设计与施工概况*四、检测依据*五、现场检测*（包括被检桩或点的编号、布置和相关施工记录；检测方法：检测设备仪器，检测工程叙述等）六、检）则结果*七、检测结论*八、其他说明*九、附件图表*说明：1、地质情况：隧道衬砌无损检测可不描述；2、现场检测中被检桩或点的编号、布置：隧道衬砌无损检测改为隧道里程及测线布置。3、路基处理质量检测报告比照执行。附表7-4：新建海南西环铁路桥梁基桩完整性检测周（月、季、年）报（年月周）一、本周完成检测工作概述年月日桥梁基桩检测序号桥梁名称桩号设计桩径（m）磴设计等级桩长（m）灌注日期检测日期检测结果描述分类检测方法累计1类桩（根）11类桩（根）III类（根）IV类桩（根）合格率（%）隧道衬砌检测序号隧道名称里程检测部位检测结果描述备注工程质量分析检测站（项目部）内部工作状况四、存在问题及对策措施建议
