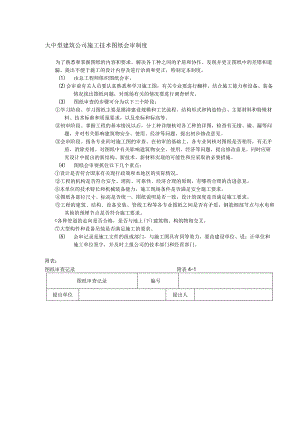

大中型建筑公司施工技术图纸会审制度为了熟悉和掌握图纸的内容和要求。解决各工种之间的矛盾和协作、发现并更正图纸中的差错和遗漏、提出不便于施工的设计内容及进行洽商和更正，特制定本制度。(1) 由总工程师组织图纸会审。(2)会审前有关人员要认真熟悉和学习施工图，有关专业要进行翻样。结合施工能力和设备、装备情况找出图纸问题，对现场有关的情况要进行调查研究。(3) 图纸审查的步骤可分为以下三个阶段：学习阶段。学习图纸主要是摸清建设规模和工艺流程、结构形式和构造特点、主要材料和特殊材料、技术标准和质量要求，以及坐标和标高等。初审阶段。掌握工程的基本情况以后，分工种详细核对各工种的详图，检查有无错、碰、漏等问题，并对有关影响建筑物安全、使用、经济等问题，提出初步修改意见。会审阶段。指各专业间对施工图的审查。在初审的基础上，各专业间核对图纸是否相符，有无矛盾，消除差错。对图纸中有关影响建筑物安全、使用、经济等问题，提出修改意见。同时应研究设计中提出的新结构、新技术、新材料实现的可能性和应采取的必要措施。(4) 图纸会审要抓住以下几个重点：设计是否符合国家有关现行政策和本地区的实际情况。工程的机构是否符合安全、消防、可靠性、经济合理的原则，有哪些合理的改进意见。本单位的技术特长和机械装备能力，施工现场条件是否满足安全施工要求。图纸各部位尺寸、标高是否统一，图纸说明是否一致，设计的深度是否满足施工要求。工程的建筑、结构、设备安装、管线工程等各专业图纸之间是否有矛盾，钢筋细部节点与水电和其他的预埋节点是否符合施工要求。©各种管道的走向是否合格，是否与地上(下)建筑物、构筑物相交叉。大型构件和设备吊装是否满足施工的要求。(5) 会审记录是施工文件的组成部门，与施工图具有同等效力，要由建设单位、设；计单位和施工单位签字，并及时上报公司的技术部门和经营部门。附表：图纸审查记录附表4-1图纸审查记录编号提出单位提出人提出问题内容注：由参加会审单位审查、整理、汇总设计图纸审查中的问题，向有关单位各报一份。
