沟槽回填柔性管道施工检验批质量验收记录表.doc

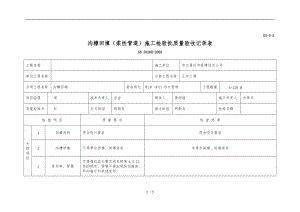

. G2-3-2沟槽回填（柔性管道）施工检验批质量验收记录表GB 50268-2008工程名称施工单位市江夏区市政建设总公司单位工程名称分部工程名称土方工程分项工程名称沟槽回填验收部位W28W31污水管道工程数量L=120 M项目经理 俊技术负责人自金制表人黄丽丽施工负责人方率华质量检验员 红交方班组明新友接方班组明新友检验日期检 查 项 目质 量 要 求检 查 结 果主控项目1回填材料符合设计要求符合设计要求2沟槽回填不得带水回填、回填密实未带水回填、回填密实3变形率、管壁不得超过设计要求或本规第4.5.12条的规定、管壁不得出现纵向隆起、环向扁平和其他变形续上表检 查 项 目压实度回填材料检查结果/实测点偏差值或实测值1234567应测点数合格点数合格率 %主控项目4回填土压实度管道基础管底基础90%中、粗砂见压实度报告管道有效支撑角围95%管道两侧95%中、粗砂、碎石屑，最大粒径小于40mm的沙砾或符合要求的原土见压实度报告管顶以上500mm管道两侧90%见压实度报告官道上部85±2（%）管顶5001000mm90%原土回填续上表检 查 项 目质 量 要 求检 查 结 果一般项目1回填高程、外观达到设计高程、表面应平整回填达到设计高程、表面平整2管道与附属构筑物无损伤、沉降、位移结构无损伤、沉降、位移施工单位检查评定结果主控项目符合规要求，一般项目合格项目专业质量检查员： 年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人） 年 月 日注：1主控项目、一般项目的检查结果，需用语言描述的项，应按GB50268-2008的要求详实描述。2主控项目的计数检验项先填写“检验批主控项目计数检验记录表”（G1-1-1）；检验批一般项目计数检验数据较多时，可先填写“检验批一般项目计数检验记录表”（G1-1-2），然后将计数检验结果填写在本表相应的检查结果栏。将两表作为本表的附页。3 回填土压实度无设计要求时，按GB 50268-2008中 4.6.3第4条规定填写。4 回填土的压实度，除设计要求用重型击实标准外，其他皆以轻型击实标准试验获得最大干密度为100%。沟槽回填（柔性管道）施工质量验收标准（GB 50268-2008）4.6.3 沟槽回填应符合以下规定：主控项目1 回填材料符合设计要求：检查方法：观察；按国家有关规的规定和设计要求进行检查，检查检测报告。 检查数量：条件相同的回填材料，每铺筑l000，应取样一次，每次取样至少应做两组测试；回填材料条件变化或来源变化时，应分别取样检测。2 沟槽不得带水回填，回填应密实；检查方法：观察，检查施工记录。3 柔性管道的变形率不得超过设计要求或本规第4.5.12条的规定，管壁不得出现纵向隆起、环向扁平和其他变形情况；检查方法：观察，方便时用钢尺直接量测，不方便时用圆度测试板或芯轴仪在管拖拉量测管道变形率；检查记录，检查技术处理资料；检查数量：试验段(或初始50m)不少于3处，每lOOm正常作业段(取起点、中间点、终点近处各一点)，每处平行测量3个断面，取其平均值。4 回填土压实度应符合设计要求，设计无要求时，应符合表4632的规定。柔性管道沟槽回填部位与压实度见图463一般项目5 回填应达到设计高程，表面应平整；检查方法：观察，有疑问处用水准仪测量。6 回填时管道与附属构筑物无损伤、沉降、位移；检查方法：观察，有疑问处用水准仪测量。表463-2柔性管道沟槽回填土压实度槽部位压实度()回填材料检查数量检查方法围点数管道基础管底基础90中、粗砂-用环刀法检查或采用现行国家标准土工试验方法标准GBT 50123中其他方法管道有效支撑角围95每100m每层每侧一组(每组3点)管道两侧95中、粗砂、碎石屑，最大粒径小于40mm的砂砾或符合要求的原土两井之间或每1000管顶以上500mm管道两侧90管道上部85±2管顶5001000mm90原土回填注：回填土的压实度，除设计要求用重型击实标准外，其他皆以轻型击实标准试验获得最大干密度为100。5 / 5
