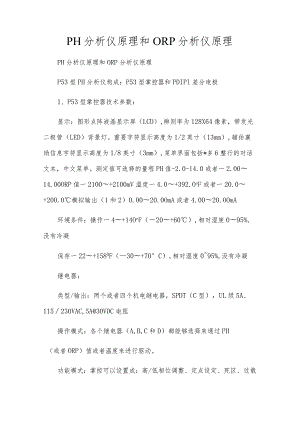

PH分析仪原理和ORP分析仪原理.docx

PH分析仪原理和ORP分析仪原理PH分析仪原理和ORP分析仪原理P53型PH分析仪构成：P53型掌控器和PDIPl差分电极1、P53型掌控器技术参数：显示：图形点阵液晶显示屏（LCD）,辨别率为128X64像素，带发光二极管（LED）背景灯。重要字符显示高度为1/2英寸（13mm）,辅佑襄助信息字符显示高度为1/8英寸（3mm）,菜单界面包括*多6整行的对话文本，中文菜单。测定值可选择的量程PH值-2.0-14.0或者一2.0014.00ORP值一2100+2100mV温度一4.0+392.OoF或者一20.0+200.0模拟输出（1和2）0.0020.0OmA或者4.0020.OOmA环境条件：操作一4+14OoF（20+60）,相对湿度095%,没有冷凝保存一22+158OF（30+70°C）,相对湿度095%,没有冷凝继电器：类型/输出：两个或者四个机电继电器，SPDT（C型），UL级5A、115230VAC,5A30VDC电阻操作模式：各个继电器（A,B,C和D）都能够选择来通过PH（或者ORP）值或者温度来进行驱动。功能模式：掌控可以设置成：高/低相位调整、定点设定、死区、过载计时、开延迟和关延迟。报警可以设置成：低位报警点、低位报警点死区、高位报警点、高位报警点死区、开延迟和关延迟。状态不可配置，仅当“错误”诊断报警条件成立时会触发定时由用户设定时间间隔和长度来掌控HACH传感器净洗系统指示器：继电器A、B、C和D的指示器分别指示各自的中继状态。温度补偿：选用温度器件NTC30OQ热敏电阻自动进行温度补偿,从14.0230.OoF（10.0-÷110.0）。也可以采纳PtlOOOQRTD.PtlOOQRTD,或者是固定在一个用户手工输入的温度上。另外对于纯水有可选择的温度校准因子（用氨、吗琳或者用户设置的pH/。C线性斜率）来自动进行温度补偿（0.0-50.0）o电源要求：90-130VAC,5060Hz交流电（*大IOVA）；或者180260VAC,5060Hz交流电（*大IoVA）模拟输出：两个独立的420mA输出端，每个都具有0.004mA（12位）的数据精度，*大负荷为600。通讯RS-232分析人员可以利有IBM兼容的个人计算机和HACH可选的软件工具包来进行测试数据的配置和调用。HART协议多个分析人员可以利用适当的带HART软件的手持终端或者数据系统来进行测试数据的配置和调用。存储备份（断电不会丢失）：全部的用户设置都不确定地保存在电可擦除只读存储器（EEPROM）中。
