DB31SW-Z012-2023市政用埋地塑料排水检查井技术标准.docx

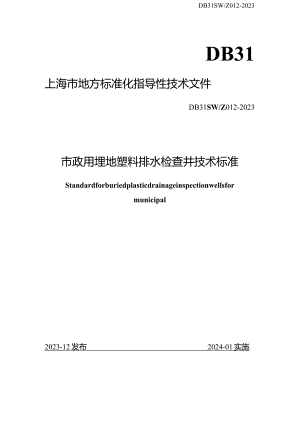

DB31SW/Z012-2023DB31上海市地方标准化指导性技术文件DB31SW/Z012-2023市政用埋地塑料排水检查井技术标准Standardforburiedplasticdrainageinspectionwellsformunicipal2023-12发布2024-01实施上海市水务局发布前三为贯彻落实国家城镇排水与污水处理条例和上海市排水与污水处理条例的相关要求，在排水工程建设中节约资源能源、减少施工污染，提高绿色协同和装配施工水平，提升排水工程建设质量，规范和指导本市检查井的工程应用，上海市排水管理事务中心和上海市政交通设计研究院有限公司会同有关单位共同编制了上海市地方标准化指导性技术文件检查井技术标准（以下简称“标准”）。编写过程中，编制组依据国家工程建设方面的有关政策和规范，在总结本市埋地塑料排水检查井工程实践经验和大量试验研究的基础上，综合考虑了地质水文条件、埋深、城市施工交通组织的实际情况，对检查井系统设计、结构设计、施工与安装、质量检验与验收等多个环节开展研究，广泛征求了设计、施工、科研等有关单位意见，并经上海市水务局技术审查后定稿。本标准共分8章和2个附录，主要内容包括：1总则；2术语和符号；3材料及要求；4系统设计及选用；5结构设计；6施工；7质量检验与验收；8维修养护；附录。本标准在执行过程中，如有意见和建议，请反馈至上海市排水管理事务中心（地址：上海市厦门路180号，邮编：200001,E-mail:smda_sh）或上海市政交通设计研究院有限公司（地址：上海市徐汇区南丹东路106号5楼，邮编：200030,E-mail:litong）,以供今后修订时参考。主编单位：上海市排水管理事务中心上海市政交通设计研究院有限公司参编单位：（排名不分先后）上海浦东建筑设计研究院有限公司上海建科检验有限公司上海富宝建材有限公司上海清远管业科技股份有限公司浙江东方豪博管业有限公司上海宏波工程咨询管理有限公司上海市城市建设设计研究总院（集团）有限公司主要起草人员：沈浩李彤覃大伟苗春李英琦陈殿军葛启愚白杰苏长裕周传庭王静赵妍宫俊哲李永刚施大型谢予婕李继诚艾涛苏跃辉前言11总则12术语和符号22术语22.2符号33材料及要求73.1 一般规定73.2 井底座93.3 井筒103.4 配件103.5 密封材料114系统设计及选用124.1 一般规定124.2 检查井系统设计124.3 塑料排水检查井选用134.4 盖座系统的选用145结构设计165.1 一般规定1652永久作用值175.3 可变作用标准值、准永久值系数185.4 抗浮计算205.5 强度计算205.6 压曲稳定计算225.7 基础设计245.8 回填设计256施工286.1 一般规定286.2 运输与储存286.3 井坑开挖及基础施工296.4 井的安装306.5 井筒接管326.6 井坑回填326.7 盖座系统的安装337质量检验与验收357.1 产品质验357.2 井坑质量检验357.3 安装质量检验377.4 密闭性试验407.5 竣工验收407.6 验收文件408维修养护42附录A检查井样式图43附录B直线塑料排水检查井强度及壁厚选用表44附录C检查井工程质量验收记录表47本标准用词说明4851引用标准名录49条文说明1总则1.0.1为规范和指导本市排水管道工程中市政用埋地塑料排水检查井的设计、施工、安装、验收及维修养护，做到技术先进、经济合理、安全适用、确保质量，特制定本标准。1.0.2本标准适用于本市新建、扩建和改建的市政用埋地塑料排水检查井的设计、施工、安装、验收及维修养护。1.0.3本标准市政用埋地塑料排水检查井适用于采用高密度聚乙烯（HDPE）和玻璃纤维增强聚酯材料（FRPM）制作的塑料检查井。1.0.4市政用埋地塑料排水检查井适用于汇入管道管径在30Omm2000mm范围内、管顶覆±W6m、排水温度不大于40的雨水及污水管道系统。1.0.5市政用埋地塑料排水检查井在排水工程的应用中，应结合城市的有机更新，在不断总结科研和生产实践的基础上，践行绿色、低碳的生态理念，发挥工程效能。1.0.6市政用埋地塑料排水检查井的设计、施工、安装、验收及维修养护除应执行本标准外，尚应符合国家和地方现行有关标准的规定。2术语和符号2.1 术语2.1.1 市政用埋地塑料排水检查井municipalplasticsmanholefordrainage以高密度聚乙烯树脂或玻璃纤维增强聚酯材料为主要基材制作的用于市政排水管道的连接、清通、检查的井状构筑物，一般由井底座、井筒、井盖及配件等组成，简称“检查井”2.1.2 检查井井底座base塑料排水检查井底部连接排水管和井筒或收口锥体的部件。2.1.3 井筒risershaft连接检查井井底座或收口锥体，并通向地面的筒状部件。2.1.4 检查井收口锥体cone当井底座和井筒尺寸不一致时，用以连接井底座和井筒的锥形过渡连接部件。2.1.5 检查井盖座系统manholecoverlidandbase由井盖、井座、基座及基座基础等组成的，用于安装检查井盖的整体装置的统称。2.1.6 基座coverlidsupport设置于井筒（或井室盖板）与井座间，用于支撑井座的钢筋混凝土构件。2.1.7 基座基础baseofcoverlidsupport用于支撑基座的钢筋混凝土构件。2.1.8 防沉降基座coverlidsupportwithbasepreventingsettlement用于减小“路框差”而设置的由钢筋混凝土基座和基座基础组成的双层结构。2.1.9 分离式检查井盖座结构independentinspectionwellcoverlidstructuresystem检查井盖座系统选用分离式检查井井盖井座，使地面荷载不作用在井筒上的检查井井盖井座结构。井筒与分离式井盖井座之间保持一定的间隙，以避免井筒直接承受地面荷载作用。2.1.10 挡圈antiextrusionring采用分离式结构的检查井，设置在盖座和井筒间空隙的环状防护隔离装置，用以防止杂物落入塑料检查井内；若挡圈与井筒之间填入防水材料，可阻止地面的水进入井周围。2.1.11 特制排水低强度流态回填材料（简称SDBM）SpecialDesignBackfillingMaterialsfordrainage可以土、砂石、工矿业废弃物、再生骨料等细颗粒为主要基料，加入适量胶凝材料、掺合料、外加剂和水等多种材料，经特殊配制拌合形成的一种具有一定流动性，浇筑时可自密实成型，凝结硬化后具有一定强度、弹性模量等性能，满足工程设计要求的回填材料。2.2 符号2.2.1 材料性能Ea井筒材料的长期轴向受压弹性模量；Ed-井侧土的综合变形模量；En井侧的原状土变形模量；Ef井筒环向受压的长期弹性模量；/一一检查井结构的抗压强度或抗拉强度设计值；,t一一井筒水平截条竖向横截面对竖向形心轴的惯性矩；SN井筒的长期环刚度;W井筒Imm长度轴向绕纵向轴的最小抗弯模量；va井筒材料长期轴向受压的泊松比；V井底座体积2.2.2 作用及作用效应Fd一一回填土下曳力设计值；F&k下曳力标准值；Fep一一侧向主动土压力设计值；Fep,kl作用于检查井井筒顶部的侧向土压力标准值；FepM作用于检查井井筒底部的侧向土压力标准值；Fep,k3作用于检查井地下水位线处的侧向土压力标准值；Fl一一可变作用设计值；Fl.k一一可变作用标准值；Fr径向压力设计值；FW结构自重和土的竖向压力设计值；Fsv,k竖向土压力标准值；Fw地下水压力设计值；Fw,k地下水对检查井的浮托力标准值；Fkw,k检查井抗浮力标准值；Gk、G检查井自重标准值、设计值；Me回填土不均匀导致的附加弯矩设计值；Nacr,k轴向的临界压力标准值；Nt径向压力在截面内产生的环向压力设计值；Nu一一检查井井筒每延米的环向临界压力标准值；Ntcr.k检查井井筒每延米的环向临界压力标准值；Ta,k一一无地下水时检查井井筒单位面积上的平均下曳力标准值；n,k一一地下水位之下检查井井筒单位面积上的平均下曳力标准值；。一一作用效应的基本组合压应力或拉应力设计值；外井筒轴向压应力设计值；内一一井筒环向压应力设计值；2.2.3 几何参数Aa井筒的横截面净面积，须扣除孔洞面积；2.2.4 Imm长度轴向截面的净面积，对中空壁管应扣除孔洞的面积；B井坑底部净尺寸；b检查井井底座一侧工作面净宽DN公称直径；D井筒外径；D1井底座外径；H井底以上填土高度；Hc一一检查井收口锥体底部的覆土高度；Hn井底以上的浸水高度；Ro一一检查井的计算半径（井筒中心轴半径）；Zw地下水位埋深。2.2.5 计算系数及其他O'一一弹性支撑经验系数；Kf检查井抗浮稳定性抗力系数；R浮力折减系数；结构重要性系数;Ys回填土的重力密度；.水的重度标准值；一一检查井井筒与回填土之间的摩擦系数。3材料及要求3.1 一般规定3.1.1 检查井的材料及要求除应符合本标准的规定外，尚应符合现行行业标准市政排水用塑料检查井CJ/T326塑料排水检查井应用技术规程CJJ/T209的规定。3.1.2 检查井按类型分为井筒直壁式检查井（图3.1.2-1）井筒收口式检查井（图3.1.2-2）及管件式检查井（图3.1.2-3）,上述三种结构类型检查井如下图所示：蚁方(M)1-*1; 2-检/林口; 3-IH赫口; 4-弁 H; S-HII; 6-弁费;7-瓶；8； 9- MMV V图3.L2井筒直壁式检查井Iaa号(U)图3.122井筒收口式检查井图3.123管件式检查井3.1.3 检查井部件（井底座、井筒和配件等）的材料性能应符合相应材质的国家或行业标准的要求。3.1.4 检查井井盖应符合现行国家标准检查井盖GB/T23858,其质量应分别符合下列要求：1钢纤维混凝土检查井盖的质量应符合现行行业标准钢纤维混凝土检查井盖JC889的要求；2 复合材料检查井盖的质量应符合现行行业标准聚合物基复合材料检查井盖CJ/T211和聚合物基复合材料水算CJ/T212的要求；3 铸铁检查井盖的质量应符合现行行业标准铸铁检查井盖CJ/T511的要求。3.2 井底座3.2.1 井底座采用高密度聚乙烯（HDPE）或玻璃纤维增强聚酯材料（FRPM）为主要基材制作，原材料应采用全新料制作。3.2.2 井底座构造应符合下列要求：1 井底座与井筒端面或收口锥体端面采用热熔焊接或承插方式连接，连接方式应安全可靠；2 井筒式检查井的井底座流槽应在厂内制作完成，宽度应与管径匹配，流槽高度应与管中持平。当两根或两根以上的汇入管接入井底座时，井底座内应有水流导向的曲线构造，避免水流对冲堵塞管道；3 井底座内壁应光滑、平整。表面不应有气泡和有害的伤痕、裂口、凹陷、色泽不均及分解变色线。3.3 井筒3.3.1 井筒宜选用与井底座同材质材料，井筒采用的管材应根据井筒的直径、埋设深度、埋地排水管道的管材、井底座与井筒连接方式、环刚度等因素确定，采用高密度聚乙烯缠绕结构壁管或玻璃纤维增强塑料夹砂管等，并应符合相应管材标准的要求。3.3.2 井筒应符合下列要求：1 以高密度聚乙烯材料制作的井筒应符合现行国家标准埋地用聚乙烯(PE)结构壁管道系统第2部分：聚乙烯缠绕结构壁管材GB/T19472.2的要求。2 玻璃纤维增强聚酯材料制作的应符合现行国家标准玻璃纤维增强塑料夹砂管GB/T21238的要求；3.3.3 井筒的环刚度不应小于8kNm2o3.4 配件3.4.1 检查井连接配件包括连接管件、收口锥体、挡圈等，应由塑料排水检查井生产厂配套供应。3.4.2 收口锥体材料宜与井筒、井底座的材料相同；材料稳定性能指标应满足下列要求。表3.5.2收口锥体的稳定性能指标(kPa)项目条件要求稳定性能收口锥体覆土深HC(m)地下水位均!深Zw(m)不塌陷、无裂缝0Zw<1lZw<22Zw<33Zw<4.20.7Hcl-45-40-40-40l<Hc2-40-35-30-302<Hc3-55-50-45-403<Hc4.2-70-70-65-603.4.3 挡圈采用塑料管材、板材等柔性材料加工而成，或采用钢筋混凝土预制构件。3.4.4 检查井连接管件与配件的材料应与塑料排水检查井材质相适应，物理力学性能应符合所选用塑料排水管道的国家现行有关标准的要求。3.5 密封材料3.5.1 检查井接口采用承插连接时，应采用橡胶圈密封，并符合下列要求：1管道承插接口的弹性密封橡胶圈，应由塑料排水检查井生产厂配套供应；2 弹性密封橡胶圈的外观应光滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺陷；3 弹性密封橡胶圈应采用氯丁橡胶或其他具有耐腐蚀性能相似的合成橡胶，其性能应符合现行国家标准橡胶密封件给、排水管及污水管道用接口密封圈材料规范GB/T21873的要求。3.5.2当塑料排水检查井接口采用其他密封材料时，应符合相应材料标准的要求。4系统设计及选用4.1 一般规定4.1.1 检查井的系统设计及选用应符合现行国家标准室外排水设计标准GB50014的有关规定。4.1.2 检查井设置在市政排水管道的起始处、交汇处、转弯处、变坡处、变径处、跌水处以及直线段的每隔一定距离处。4.1.3 检查井的规格和材质应根据工程地质条件，排水管道的管径、材质、埋深、接口型式，以及检查井的使用功能、维护保养需要等因素确定。4.1.4 非落底检查井的井底座应设流槽，井底座承口与上游管道连接处应管顶平接，井底座插口与下游管道连接处应管底平接。4.1.5 接入检查井的连接管或支管的总数量不应超过3根。4.2 检查井系统设计4.2.1 市政道路机动车道、非机动车道下采用分离式结构的塑料排水检查井，应选用防沉降基座；人行道、绿化带下采用分离式结构的塑料排水检查井时，宜采用普通基座。4.2.2 排水支管接入塑料排水检查井井筒时，应按下列要求设置：1塑料排水检查井井筒直径应与排水支管管径相匹配，并满足表4.3.4的要求；2 接入井筒的承口或插口短管管径大于或等于600mm时，其与井筒连接应在厂内制作完成；3 接入井筒的承口或插口短管管径小于60Omm时，其与井筒连接宜在厂内制作完成，必须现场开孔时，井筒开孔方式、与排水支管连接方式必须确保结构受力安全稳定；4 在同一高程上接入井筒时，井筒接管处必须确保结构受力安全稳定；1.1.3 检查井与金属管道、混凝土管道或其他材质管道相连接时，应根据管道材质设置专用过渡接头，并用弹性密封橡胶圈柔性连接的方式连接。1.1.4 检查井井底座应有稳固的基础；检查井与排水管道连接处，应采取防止不均匀沉降的措施。1.1.5 塑料排水检查井与排水管道采用弹性密封橡胶圈连接时，橡胶圈应处于弹性变形范围内。4.3 塑料排水检查并选用4.3.1 直线雨污水检查井应根据汇入管直径选用：汇入管径小于1200mm时，宜优先选用井筒式塑料排水检查井；汇入管径大于或等于120Omm时，宜优先选用管件式塑料排水检查井。4.3.2 非直线雨污水检查井宜选用井筒式检查井。4.3.3 支管大于600mm的雨污水检查井、倒虹井及沉泥井，宜选用井筒式检查井。4.3.4 直线塑料排水检查井汇入管直径、出水管管顶覆土、井底座直径、井筒直径及检查井型式，宜按表4.3.4-1、表4.3.4-2选用。表4.341检查井(井筒式直线井)选用表汇入管直径DN(mm)汇入管覆±h(m)最小井底座直径(mm)300h3.07003.0<h6.01000400-600h2.07002.0<h4.010004.0<h6.01200700-800h2.010002.0<h3.010003.0<h6.01200表4.3.4“检查井（井筒式直线井）选用表汇入管直径DN（mm）汇入管覆土h（m）最小井底座直径（mm）900-1000h2.012002.0<h3.012003.0<h6.01500注：最小井筒直径应大于等于700mm。表4332检查井（管件式直线井）选用表汇入管直径DN（mm）汇入管覆±h（m）最大井筒直径（mm）1200h6.08001300h6.010001400h6.010001600h6.012001800h6.012002000h6.01200注：最小井筒直径应大于等于700mm。4.3.5 直线塑料排水检查井井底座强度等级和最小壁厚，宜按附录B选用。4.3.6 井筒式收口型检查井的井底座高度不宜小于l8m,污水检查井井底座高度应由流槽顶算起，雨水（合流）检查井井底座高度应由管内底算起。4.4 盖座系统的选用4.4.1 井盖的材质应与地面荷载相适应，应考虑设置场所、井筒直径和井筒的管材等因素。4.4.2 采用分离式结构的塑料排水检查井，其井盖井座的基座、基座基础设计荷载应满足检查井所处位置的地面荷载要求。4.4.3 采用防沉降基座（基座+基座基础）的塑料排水检查井，基座基础与塑料排水检查井筒体之间应采用密封防水材料填充；采用普通基座（仅基座）的塑料排水检查井，基座下的回填材料与塑料排水检查井筒体之间应设置挡圈，挡圈与塑料排水检查井筒体之间应采用橡胶密封圈承插。5结构设计5.1 一般规定5.1.1 检查井的结构设计应采用以概率理论为基础的极限状态设计方法，以可靠指标度量结构构件的可靠度；当按承载能力极限状态计算时，除对结构稳定性验算外均采用含分项系数的设计表达式进行设计。5.1.2 结构设计使用年限不得低于50年。5.1.3 结构设计应计算下列两种极限状态：1承载能力极限状态：包括结构构件的强度计算、压曲稳定计算、抗浮计算和抗拔计算；2正常使用极限状态：包括井体结构的变形计算。5.1.4 塑料排水检查井的计算分析模型应符合下列原则：1 按弹性体系计算，不考虑分析由非弹性变形所产生的塑性内力重分布；2 井筒应按上端自由，下端弹性固定的柱壳模型计算。5.1.5 塑料排水检查井井筒在准永久组合作用下的径向最大允许变形率应为5%,轴向最大允许变形率应为1.5%。5.1.6 当对井底座和检查井整体进行强度计算时，应采用荷载试验或三维模型进行结构内力分析。5.1.7 塑料排水检查井的地基基础设计应满足现行国家标准建筑地基基础设计规范GB50007的要求。5.1.8 塑料排水检查井的地基处理应按现行行业标准建筑地基处理技术规范JGJ79的有关规定执行，地基处理方案与管道地基处理方案协调一致。5.2永久作用标准值5.2.1 结构自重的标准值，按结构的设计尺寸与材料单位体积的自重计算确定。5.2.2 作用在塑料排水检查井上的侧向土压力应按现行国家标准给水排水工程构筑物结构设计规范GB50069有关规定进行计算。5.2.3 作用在塑料排水检查井井筒上的下曳力标准值可按下列公式计算：1无地下水时：Fd,k=D1H（5.2.3-1）Ta,k=N（FeP,kl+Fep,k2）/2（5.2.3-2）式中：Fd,k下曳力标准值（kN）；D1井筒外径（m）；H井底以上填土高度（m）；Ta,k一一无地下水时检查井井筒单位面积上的平均下曳力标准值（kPa）；Fep,k作用于检查井井筒顶部的侧向土压力标准值（kPa）；Fep,k2作用于检查井井筒底部的侧向土压力标准值（kPa）；检查井井筒与回填土之间的摩擦系数，应根据试验资料确定，当缺乏试验资料时，若井外壁光滑，摩擦系数可按表5.2.3选用。表523检查井井筒与回填土之间的摩擦系数回填土平壁管软土无地下水0.12有地下水0.065黏性土、粉土无地下水0.2有地下水0.1砂土无地下水0.25有地下水0.075注：井壁周围回填中、粗砂后，摩擦系数按砂土取值。2有地下水时：Fd,k=TrDlp(Fep,kl+Fep,k3)(H-HW)/2+Tb,kHw(5.2.3-3)Tb,k=(Fep,k2+Fep,k3)/2(523-4)式中：Hw井底以上浸水高度(m)；Tb,k地下水位之下检查井井筒单位面积上的平均下曳力标准值(kPa)；Fep,k3作用于检查井地下水位线处的侧向土压力标准值(kPa)5.2.4作用在塑料排水检查井内的水压力应按设计水位的静水压力计算。对雨水塑料检查井，水的重度标准值可取10.0kNm3；对污水塑料检查井，水的重度标准值可取10.0kNm310.8kNm305.3可变作用标准值、准永久值系数5.3.1 地面堆积荷载标准值按不小于10.0kNm2计算，准永久值系数取O.5o5.3.2 车辆荷载可参考现行行业标准城市桥梁设计规范CJJ11和城市桥梁设计荷载标准CJJ77选取，车辆荷载的准永久值系数可取0.5o车辆荷载的动力系数可按现行国家标准给水排水工程管道结构设计规范GB50332有关规定选用。5.3.3 车辆荷载等级按城市道路实际行车情况确定，当车轮位于承压板范围以内时，应考虑承压板对轮压的扩散作用，轮压在回填土中的扩散角可按35°考虑。5.3.4 地面堆积荷载与车辆荷载不应同时计算，应选用荷载效应较大者。5.3.5 地下水对井筒作用的标准值应按下列条件确定：1井筒上的水压力应按静水压力计算；2 水压力标准值的相应设计水位，应根据地勘报告确定。对于可能出现的最高和最低水位，应结合近期变化及工程设计基准内可能的发展趋势确定；3 水压力标准值的相应设计水位，应根据对结构的荷载效应确定取最高水位或最低水位。当取最高水位时，相应的准永久值系数可取平均水位与最高水位的比值；当取最低水位时，相应的准永久值系数应取1.0；4 地下水对塑料排水检查井的浮托力，应按下式计算：Fw,k=5/4-D12Hw+V)Yw(5.3.5)式中：Fw,k地下水对检查井的浮托力标准值(kN)；w水的重度标准值(kNr113)；V井底座体积(m3)o5.4 抗浮计算5.4.1 塑料排水检查井的抗浮计算，应满足下式要求：FkW,kKfFW,k(5.4.1)式中：Kf检查井抗浮稳定性抗力系数，当抗浮力以下曳力为主时不低于1.3；当抗浮力以竖向土压力或抗浮混凝土为主时不低于1.1；Fkw,k抗浮力标准值(kN)；Fw,k浮托力标准值(kN),应按本规程第5.3.4条确定。5.4.2 塑料排水检查井抗浮力标准值可按下式计算：FkW,k=Gk+Fd,k(5.4.2)式中：FMk一检查井抗浮力标准值(kN);Gk检查井自重标准值(kN)o5.5 强度计算5.5.1 塑料排水检查井的截面强度计算应采用下列极限状态设计表达式：Yof(5.5.1)式中：Yo一一结构重要性系数；作用效应基本组合压应力或拉应力设计值；f结构抗压强度或抗拉强度设计值，可按表5.5.1采用。表551材料的强度设计值和弹性模量(MPa)名称抗压强度设计值抗拉强度设计值弹性模量HDPE86.4800FRPM9080005.5.2 井筒的环向压应力可按下列公式计算：Ot=*+%（5.5.2-1）AtWNt=FrR0（5.5.2-2）Fr=Fep+Fw（5.5.2-3）Me=O.O25RoNt（5.5.2-4）式中：t井筒的环向压应力设计值（MPa）；At井筒、井筒Imm长度轴向截面的净面积，对中空壁管应扣除孔洞的面积（m?）.W井筒Imm长度轴向绕纵向轴的最小抗弯模量（mm3）；Nt径向压力在截面内产生的环向压力设计值（N/mm）；Me回填土不均匀导致的附加弯矩设计值（Nmm/mm）；RO井筒计算半径（mm）；F/、Fep、Fw径向压力、侧向土压力、地下水压力设计值（MPa）o5.5.3 井筒的轴向压应力可按下式计算：a=（G+Fd+Fl+Fsv）Aa（5.5.3）式中：a井筒轴向压应力设计值（MPa）；aG井筒自重设计值（N）；Fd回填土下曳力设计值（N）；Fl可变作用设计值（N）；Fsv结构自重和土的竖向压力设计值（N）；Aa一一井筒的横截面净面积（mm?）,应扣除孔洞面积。5.5.4 强度计算作用组合工况可按表5.5.4规定执行。表554强度计算作用组合工况永久作用可变作用结构自重竖向土压力侧向土压力井筒下曳力车辆荷载堆积荷载地下水压力工况1-工况2-5.6压曲稳定计算5.6.1塑料排水检查井井筒的环截面压曲稳定计算应符合下列规定：1井筒环截面压曲稳定应满足下式要求：NtCr,kNt,k2.0（5.6.1-1）Nt,k=F1,kRo（561-2）式中：Ntcr,k检查井井筒每延米的环向临界压力标准值（Nmm）；Nu检查井井筒每延米的环向临界压力标准值（Nmm）。2地下水位以上井筒的环截面压曲失稳的临界压力可按下式计算：Ntcnk=1.4R0SN13.e?3（5.6.1-3）式中：SN井筒的长期环刚度（MPa）,由产品厂家提供；En井侧原状土的变形模量（MPa）,由试验确定，当缺乏试验数据时，可按现行国家标准给水排水工程管道结构设计规范GB50332确定。3地下水位以下井筒的环截面压曲失稳的临界压力可按下式计算：(5.6.1-4)Nur,k=5.65R0SNRB,Ed式中:R浮力折减系数，“=1-0.33HwH;B'弹性支撑经验系数，B'=1/(1+4e°213H);Hw井底以上浸水高度(m)；H井底以上填土高度(m)；Ed一井侧土综合变形模量(MPa),由试验确定，当缺乏试验数据时，可按现行国家标准给水排水工程管道结构设计规范GB50332确定。4井筒的长期环刚度SN可按下式计算：SN=EtIt(Dg)(5.6.1-5)式中：Et井筒环向受压的长期弹性模量(MPa),玻璃纤维增强塑料夹砂(FRPM)井筒按表5.5.1弹性模量的0.5倍取值；It井筒水平截条竖向横截面对竖向形心轴的惯性矩(mm4mm),对平壁管，单位长度的It可直接用;代入得到管环的SN值；对双壁波纹管，肋壁管等异形结构壁管及复合材料管，应按管壁结构的具体截面构造计算It值，一般由生产厂家提供；D0管环的计算直径。5.6.2塑料排水检查井的轴向压曲稳定计算应符合下列规定：1检查井的轴向压曲稳定应满足下式要求：NaCr,k(Gk+Fd,k+Fl,k+Fsv,k)2.0(5.6.2-1)式中：Nacr,k轴向临界压力标准值(N)；Gk、Fd,k、FukFsv,k结构自重、下曳力、可变作用、竖向土压力标准值（N）。2检查井轴向压曲失稳的临界压力可按下式计算:NaCr,k =R03(l-vJ)(5.6.2-2)式中:Ea井筒材料长期轴向受压弹性模量（MPa）,由产品厂家提供。可取本规程表5.6.1中弹性模量的0.20.5倍；va井筒材料长期轴向受压的泊松比，由产品厂家提供；Aa井筒的横截面净面积，应扣除孔洞面积（mn?）。5.7基础设计5.7.1 检查井地基基础设计应按现行国家标准建筑地基基础设计规范GB50007、上海市标准地基处理技术规范DBJ/T15-38、地基基础设计标准DGJ08-11的有关规定执行。当进行地基基础计算时，应以检查井为满水状态进行计算。5.7.2 检查井基础做法应根据地质勘察资料和回填土下曳力，经计算确定。当无资料时，可按下列规定执行：1砂土、岩石、砂砾土土质时，井坑原土夯实后，可在坑内填铺100mm的中粗砂垫层；2 软土土质时，井坑原土夯实后，可在坑内铺20Omrn砾石砂或15Omm碎石，碎石公称粒径为5mm40mm,上铺50mm中粗砂垫层；3 垫层宽出井底座外缘宽度不小于300mm；4 以上垫层的压实系数均不宜小于0.95。5.8回填设计5.8.1 塑料排水检查井回填的纵向长度，每侧为井筒管径的3倍；回填的横向宽度，至两侧沟槽边缘，且每侧回填材料的宽度不小于400mmo5.8.2 塑料排水检查井与管道宜采用同种回填材料，可采用中粗砂、细碎石、粉煤灰等符合设计要求的级配砂石料，或特制排水低强度流态回填材料。5.8.3 回填材料不得采用淤泥、淤泥质土、垃圾和冻土等杂质，最大粒径不得超过40mm,同时不得夹杂石块、砖头等尖硬物体。 “SWNU<tf4>.>s>9b0mW-200mm5.8.4 井底座、井筒周围应回填至管顶以上0.5m。回填材料应采用人工分层沿井筒周边均匀对称回填同步上升，每层回填高度不宜大于0.2m。不得使检查井产生位移和倾斜，并控制井筒的变形量，严禁机械回填。各部位回填土压实度应符合设计要求。当设计无规定时，可按图5.8.4/、5.8.4-2的规定。W" aow 厂»9«1Mn*100-TOOmm图5.8.41管件式检查并回填示意图W<(CUil*1H<W.6旧H100-MChw"口"nboo*.<mt5OwWOmmft,mtiwt".0.Hfl.*my1I<>>fXM1*100-20ftm图5.8.42井筒式检查井回填示意图5.8.5采用特制排水低强度流态回填材料回填时，应符合表5.8.5和图5.8.5-K图5.8.5-2规定。表5.8.5检查井周特制排水低强度流态回填材料与压实度填土部位压实度（）回填材料检查井基础290碎石、砾石砂、中粗砂检查井四周体积充盈系数21.05特制排水低强度流态回填材料设计要求回填高度管顶以上0.5m1.0m290原土注：体积充盈系数二材料的实际回填方量/该施工回填断面的理论计算体积。OU<£14«t100-2COm”土BViIOUMIKl休用Jlywc“UI00-200rrr<fkiH*Bt0rm*PHM,*i*t也W>9Xlrrtnf,"tt"1-1图5.8.5-1管件式检查井特制排水低强度流态回填材料回填示意图三B*r100-200nwRWM“库秒ISOmnVI”Httw”的*d<L>f>11eMItiMX8”H，“L«Mhwx*lfT.iXM*J*WK>E»rtitt>.<fteHftBMNIUM，戏B(5DWI>>Q6“柘Hfew)9M7T,*OXIJttTfnlm*“<Mt<JiH>卜Il图5.8.5-2井筒式检查井特制排水低强度流态回填材料回填示意图6施工6.1 一般规定6.1.1 检查井安装前应与排水管道同时完成技术交底工作。6.1.2 检查井进入施工现场前，应检查厂家提供的出厂质量合格证书、型式（性能）检验报告、使用说明书。6.1.3 检查井施工前，应根据已确认的检查井有关技术参数，编制施工方案，其主要内容应包括工程概况、汇入和流出管道（包括支连管）位置及连接形式、检查井安装连接形式、主要施工方法、主要机械设备配置、施工质量保证和安全措施等内容。施工方案应按规定程序批准后方可实施。6.1.4 检查井施工方案中，应包括检查井预安装的内容，对检查井的各部件进行编号，并说明安装的具体过程。6.1.5 检查井井盖的安装应与道路路面施工协同进行。6.2 运输与储存6.2.1 检查井部件的运输，应符合下列规定：1 搬运时，应轻拿轻放，不得滚、拖、抛；2 当采用机械设备吊装时，应采用非金属绳（带）吊装；3 运输时，应竖直放置，并采用非金属绳（带）捆绑、固定，并应有防晒措施。6.2.2 检查井的贮存，应符合下列规定：1应放置在通风良好的棚内，并远离热源，并应有防火措施；2露天临时存放时，应采取防晒措施，且不宜长期露天存放；3水平摆放时，应有水平支撑物，并应有防止承口变形、损坏的措施，不得叠压码放;4严禁与油类或化学品混合存放;6.3井坑开挖及基础施工6.3.1 检查井井坑的开挖应符合下列规定：1应在排水管道基础质量和管沟坡度验收完成后进行。井底座主轴线应与管道主轴线保持一致；2 井坑开挖应保证安全施工，应根据地质条件按现行国家标准给水排水管道工程施工及验收规范GB50268和上海市地方标准城镇排水工程施工质量验收规范DG/TJ08-2110的有关规定放坡开挖或采取支护措施；3 开挖时，临时堆土或施加其他荷载不得影响井坑的稳定性,堆土高度及其距井坑边缘的
