（10315-10）房建项目幕墙脚手架搭设方案.docx

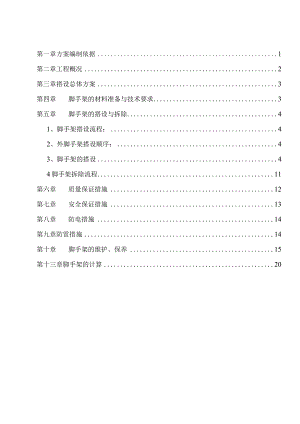

第一章方案编制依据1第二章工程概况2第三章搭设总体方案3第四章脚手架的材料准备与技术要求3第五章脚手架的搭设与拆除41、脚手架搭设流程：42、外脚手架搭设顺序：43、脚手架的搭设44脚手架拆除流程11第六章质量保证措施12第七章安全保证措施13第八章防电措施14第九章防雷措施14第十章脚手架的维护、保养15第十三章脚手架的计算20第一章方案编制依据1项目幕墙系统工程的设计施工图纸2建筑施工高处作业安全技术规范JGJ80-913混凝土结构设计规范GB50010-20104建筑施工普通脚手架安全技术规定（试行）的通知5特殊作业人员安全技术考核管理规定（GB5306-85）6建筑结构荷载规范（GB50009-200L）7建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）8建筑施工安全检查标准JGJ59-20119相关的参考资料：建筑施工手册、简明施工计算手册、实用建筑施工安全手册、建筑施工脚手架实用手册。第二章工程概况工程名称：XXX项目（一期）南区标段幕墙分包工程业主：XXX武汉投资有限公司建筑设计：中XX有限公司幕墙顾问：XX设计（香港）有限公司建筑组成：二联体研发楼、三联体研发楼、食堂、门房、楼梯、坡道雨棚，总幕墙设计基本概况：01）幕墙范围：三联体（WIO）1栋；02）建筑高度：研发楼建筑最大高度28.5米；03）建筑层数：研发楼5层；04）标准层高：研发楼4.5米；05）主体结构形式：框架结构06）地面粗糙度类型：B类07）建筑物耐火等级：地下一级；地上二级08）抗震设防烈度：7度，设计基本地震加速度0.1Og09）防雷设防等级：二级10）幕墙面积：玻璃幕墙约2.7万平方米；石材幕墙约0.35万平方米；铝板幕墙约1.2万平米11）幕墙设计使用年限：50年工程概述：XXX项目（一期）项目是由XXX武汉投资有限公司建设，地处武汉市，是由研发楼、食堂、门房、坡道雨棚、楼梯供3个建筑单体组成。我司承接三联体研发楼W10,本施工组织设计仅适用于我司承接的楼座。第三章搭设总体方案建筑首层5.40Omm高，2-4层高4500mm,5层高4400mm。根据设计图纸，并考虑工程施工实际现状,吊顶部位。裙房1-2层搭设落地式满堂脚手架；内廷玻璃幕墙搭设双排脚手架。脚手架搭设尺寸为：立杆的纵距为1.500mm,立杆的横距为1200mm,立杆的步距为1.500mm：立杆采用单立管；内排架距离墙长度为500mm；大横杆在上，搭接在小横杆上的大横杆根数为2根；采用的钢管类型为48×3.5;横杆与立杆连接方式为单扣件；连墙件采用两步三跨，采用扣件连接；连墙件连接方式为单扣件。施工层面铺竹脚手板，满挂密目安全网，底部侧面设180mm高的挡脚板。三联体WlO楼工程脚手架选择以落地式双排脚手架，内廷玻璃幕墙搭设双排脚手架。（见脚手架搭设剖面图）：第四章脚手架的材料准备与技术要求材料选择：48X3.5钢管、50mm厚竹板、挡脚板、扣件、2000密目网、安全平网。1、钢管选用外径48mm,壁厚3.5mm,钢材强度等级Q235A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。2、本工程使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。4、脚手板、踢脚板采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目100cm2,做耐贯穿试验不穿透，L6xl8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构(GB/T700)中Q235A钢的要求。第五章脚手架的搭设与拆除I、脚手架搭设流程：地基处理一铺木垫板一弹线、立杆定位一摆放扫地杆一竖立杆并与扫地杆扣紧一装扫地横向水平杆、并与立杆和扫地杆扣紧一安第一步横向水平杆(与各立杆扣紧)一安装第一步纵向水平杆一第二步横向水平杆一第二步纵向水平杆一第三、四横向水平杆和纵向水平杆一连墙杆一接立杆一加设剪刀撑一铺设脚手板一张挂安全网。2、外脚手架搭设顺序：搭设12层满堂式脚手架，3层至屋面落地式脚手架最后施工。3、脚手架的搭设立杆基础以地下室顶板为基础搭设的脚手架，在顶板上垫木垫板；局部脚手架以回填面作为基础，此部分基础在回填完成后平整、夯实，以保证外架的稳定、安全。垫板宜采用长度不少于3000mm,厚度不小于50mm,宽度不小于20Omm的木垫板，布设必须平稳，不得悬空。立杆(1)脚手架立杆纵距1500mm,横距1200mm,步距150Omm:连墙杆间距竖直3000mm,水平450Omm(即二步三跨)：内立杆距建筑物500mm。(2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开50Omm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。(3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20Cm左右。(4)立杆的垂直偏差应控制在不大于架高的l400<1大横杆、小横杆设置大小横杆设置需首先满足如下要求：大横杆在脚手架高度方向的间距1500mm,以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm,(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。纵向水平杆的构造要求：纵向水平杆的构造应符合下列规定：纵向水平杆应设置在立杆内侧，小横杆的上侧，其长度不宜小于三跨，纵向水平杆接长宜采用对接扣件连接，也可采用搭接，但对接、搭接应符合下图规定：<500接头不在同步内纵向水平杆对接接头布置纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨的两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主接点的距离不宜大于纵距的1/3。搭接长度不应小于1米，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100三o使用脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm。横向水平杆的构造要求：横向水平杆的构造应符合下列规定：每一立杆与大横杆相交处即主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm在双排脚手架中，靠墙一端的外伸长度不应大于04L,且不应大于500ITlm。作业层上非主节点处的横向水平杆，应根据支承脚手板的需要等间距布置，最大间距不应大于纵距的1/2。当使用钢脚手板、木脚手板及竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上。使用脚手板脚手板时，双排脚手架的横向水平杆两端用直角扣件固定在立杆上。剪刀撑与横向斜撑：剪刀撑的设置应符合规定：剪刀撑搭设间距、角度、设置必须符合规定，每道剪刀撑宽度不小于4跨,且不小于6000mm,斜杆与地面的夹角在4560度之间。有效搭接长度不小于IoOOmm。每道剪刀撑跨越立杆的根数：当剪刀撑与地面的倾角为4550度时最多根数为7根，当剪刀撑与地面的倾角为5060度时最多根数为6根，当剪刀撑与地面的倾角为60度以上时最多根数为5根。双排脚手架必须在外侧立面整个长度和高度上连续设置剪刀撑。剪刀撑斜杆的接长宜采用搭接，搭接应符合立杆接长的要求且有效搭接长度不小于100Ommo剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。横向斜撑的设置应符合下列规定：横向斜撑应在同一节间，由底至顶层呈之字形连续布置，除拐角处设置横向斜撑外，中间应每隔一跨设置一道。斜撑的固定：斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主结点的距离不宜大于150mm。当斜腹杆在1跨内跨越2个步距时,宜在相交的纵向水平杆处，搭设一根横向水平杆，将斜腹杆固定在其伸出端上。t/T/×/Z/二/00，-r*f/15001500,1500150015001500,1500,1500外架剪刀撑布置图剪刀撑杆件搭接图脚手板的设置脚手板的设置应符合下列规定：作业层脚手板应满铺、铺稳，脚手板对接可采用对接平铺，亦可采用搭接平铺。对接平铺时接头处必须设两根横向水平杆，脚手板外伸长应取130150mm,两块脚手板外伸长度的和不应大于300mm。脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度不应大于200mm,其伸出横向水平杆的长度不应小于100mm。脚手板脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上。作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆可靠的固定。,41I1130150I1>100；VOOL>200刖手板对接脚手板搭接连墙件的布置连墙件布置间距应满足表中规定。连墙件布置最大间距脚手架高度竖向间距(h)水平间距(Ia)每根连墙件覆盖面积(m,)双排W50m3h31a40m>50m2h31a27m注：h一步距Ia-纵距。连墙件布置要求：a.连墙件采用刚性连接，连墙件采用两步三跨布置,垂直间距为3000mm,水平间距为3000mm。连墙杆用648X3.5的钢管，它与脚手架、建筑物的连接采用直角扣件。b.在结构每一外框架柱处设一组双杆箍柱式拉杆与框架柱拉结。在两框架柱间处，用48X3.5的钢管于脚手架可靠拉结。在建筑物首层设置两道连墙件。c.连墙件横竖向顺序排列，均匀布置、与架体和结构立面垂直，并应靠近主节点位置，偏离主节点不应大于300mm,连墙杆伸出扣件的距离应大于100mm,应从底部第一根纵向水平杆就开始布置连墙杆，靠近框架柱的横向水平杆可直接作连墙杆用。d.不能采用抱柱连接做连墙件的部位应先将短钢管预埋在楼层碎边梁(或柱墙)，锚入碎内长度不小于200mm,露头150mm,短钢管与脚手架通过直角扣件连接形成连墙件的方式。e.一字型、开口型脚手架的两端必须设置连墙件。f.门窗洞口处连墙件直接与横向水平杆用直角扣件锁紧，在主体结构施工期间严禁拆卸连墙件。g.本工程地上结构墙体为幕墙，结构施工时非结构楼层连墙件采用抱柱方式设置，结构层连墙件采用板面拉结。连墙件构造图如下图：板面拉结洞口拉结I一立杆；2水平连接杆；3一竖向连接杆4一直角扣件；550X10Omm木方安全防护设施脚手架要满挂全封闭式的密目安全网。密目网采用1.8X60规格，用网绳绑扎在大横杆外的立杆内根L作业层网应高出平台1.2M,并在作业层下步架处设一道水平网。在架内高度3.4M处设首层平网，往上每隔五步距设隔层平网，施工层应设随层网。作业层脚手架立杆于0.6M及1.2M处设有两道防护栏杆，底部侧面设180MM高的挡脚板。双层防护首层防护在通道架高530Omm处，笫二层防护在通道架高450Omm处，沿通道宽度及长度范围内在两层横杆上均满铺脚手板，采用长180Omm,宽400mm,厚50mm冲压钢脚手板。脚手板用镀锌钢丝与横杆绑扎固定。Too% Oog T OSIL fslnl因手板，施固斜杆 间距1500i( 3500木垂板O O L- O S.安全冏。0际立杆加固斜杆安全通道正立面图安全通道侧立面图马道根据本工程的实际情况，地上结构施工时每栋楼南北两侧各设置一个“之”字型马道，马道坡度为1：3,宽1m,跑道段水平长度为9m,斜向长度为9.5m。设置18Omm高踢脚板和扶手栏杆，栏杆和踢脚板表面刷黑黄色警示油漆，马道外侧挂密目安全网封闭，侧立面设置剪刀撑。马道脚手板上应每隔30Omm设置一根防滑木条，木条厚度不小于20mm。平面布置详见附图，具体做法如下图：特殊部位脚手架搭设结构转角处搭设结构转角处脚手架搭设方法如下图所示:9001500 1500Doi£SS 一转角处脚手架搭设图突出部分结构层因WlO研发楼地上三层机房层结构边线均突出二层结构，外架施工前先施工外结构边旁立柱，外架连墙件搭设采用抱柱与斜拉的形式保证架体与结构之间稳定。具体搭设方法如下图:突出部分外架搭设图脚手架施工技术要求脚手架起步立杆应用不同长度的钢管参差布置，立杆基础应结实平整，相邻两根立柱上部接头相互错开，不在同一平面上，以保证脚手架的整体性，主体结构拉撑连杆，垂直方向每层设一拉撑点，水平方向每3.2m设一拉撑点，无论受拉受压的拉撑连杆，一定要到拆除脚手架时才能逐步从上而下拆除，施工中途如因妨碍其他工序操作，需要拆除个别拉撑连接时，必须经单位技术负责人同意并采取有效加固措施，经检查确实牢固可靠后（方可拆除，任何人不得擅自拆除。大小横杆应横平竖直，大横杆的固定间距为6m,每隔四步设置一道隔离措施，沿脚手架两端和转角处起在脚手架外侧每隔9m（水平距离）用斜杆搭成剪刀撑，夹角为45°至60°,在脚手架外侧的81面积内有一剪刀撑，自下而上循序连续设置，剪刀撑钢管的接长接点不宜用对接扣件，应用搭接方法，搭接有效长度不小于1m,并用三只转向扣件锁紧，脚手架搭设完Xo应由项目部负责人组织专业人员检查验收合格后方可使用，在工程施工过程中应有专人管理，负责检查保修工作。4脚手架拆除流程脚手架按顺序拆除，一般为：拆除密目安全网f脚手板f栏杆i剪刀撑i牵杆一横楞一立杆一悬挑钢梁。脚手架拆除注意事项：1按自上而下先搭后拆，后搭先拆逐步拆除，一步一清，不得采用踏步式拆法，不准上下同时作业，剪刀撑应先拆中间扣，再拆两头扣，由中间操作人往下传递钢管。2拆除脚手架应设置区域，并由专人负责警戒。3拆除脚手架前，应将脚手架上的留存材料，杂物等清除干净。4拆下的杆件与零配件，应按类分堆，零配件装入容器内由吊车吊下，严禁高空抛物。5拆下的杆件与零配件运至地面时，应随时按品种，分规格堆放整齐，妥善保管。第六章质量保证措施1构配件允许偏差：1.l无缝钢管（采用游标卡尺检查）外径48MM-0.5MM壁厚3.5MM-0.5MM1.2 钢管两端端面偏差（采用塞尺及拐角尺检查）1.3 钢管内外表面锈蚀深度之和（采用游标卡尺检）0.50MM1.4 立杆钢管弯曲（采用钢板尺检查）当3MLW4M时12MM当4M至L6.5M时20MM1.5 水平杆、斜杆的钢管弯曲（采用钢板尺检查）当LW6.5M时30MM2扣件拧紧抽样检查数目及质量判定标准：次检查项目安装扣件个数（个）抽检个数（个）允许的不合格数1连接立杆与纵横向水平杆或剪刀撑的扣件，接长立杆、纵向水平杆或剪刀撑的扣件120132005052连接横向水平杆与纵向水平杆的扣件（非主节点处）1201320050IO3脚手架搭设的允许偏差和检验方法:J次项目技术要求允许偏差(mm)示意图检查方法与工具1地基基础表面坚实平整观察排水不积水垫板不晃动底座不滑动不沉降-10最后验收垂直度+102搭设中检查偏差的高度（m）H=2H=IOH=20H=30H=40H=50H=60H=70±7+15÷25士35±45±55÷65图略详见JGJ130-2001（2002版）表8.2.41用经纬仪3间距步距+20钢板尺纵距±50横距±204纵向水平杆高差一根杆的两端±20同上水平仪或水平尺同距内两根纵向水平杆高差+10同上5小横杆外伸长度夕卜伸500MM-500钢板尺4脚一户架搭设必须严格按国家有关施工操作规程进行施工。5外脚手采用柔性连接件，连接件须按操作规程要求有效连接。6脚手架剪刀撑须按规程施工，斜杆应用旋转扣件固定在与之相交的横向水平上。7脚手架主要杆件的接长必须符合以下要求:7.1 立杆和大横杆的接长点必须错开。7.2 钢管剪刀撑的接长必须搭接，其搭接长度不得少于1米,采用不少于三个扣件进行连接。第七章安全保证措施1脚手架搭设人员必须是经过现行国家标准特种作业人员安全技术考核管理规则(GB5036)考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。2搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。3脚手架的构配件质量与搭设质量，应按规范规定进行检查验收，合格后方准使用。4作业层上施工荷载应符合设计要求，不得超载、不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。5当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施。6定期对脚手架进行安全检查与维护，安全网应按规定搭设或拆除。7在脚手架使用期间，严禁拆除下列杆件：7.1 主节点处的纵、横向水平杆件，纵横向扫地杆；7.2 连墙件。8不得在脚手架基础及其邻近处进行挖掘作业，否则应采取安全措施，并报主管部门批准。9脚手架上进行电、气焊作业时，必须有防火措施和专人看守。10搭拆脚手架时，地面设围护栏和警戒标志，并派专人看守，严禁非操作人员入内。第八章防电措施钢脚手架不得搭设在距离35KV以上的高压线路4.5M以内的地区和距离l10KV高压线路3M以内的地区脚手架在搭设和使用期间，要严防与带电体接触。钢脚手架需要穿过或靠近38OV以内的电力线路，距离在2M以内时，在架设和使用期间应断电或拆除电源，如不能拆除应采取可靠的绝缘措施。对电线和钢脚手架等进行包扎隔绝。可用橡胶布、塑料布或其它绝缘性能良好的材料，由专业电工进行包扎，包扎好的电线应用麻绳扎牢，用瓷瓶固定，使与钢脚手架之间保持一定的距离，如不能使电线钢脚手架离开，可在包扎好的电线与包扎好的钢脚手架之间设置可靠的隔离层，并绑扎牢固，以晃动摩擦。钢脚手架采取接地处理。如电力线路垂直穿过或靠近脚手架时应将电力线路周围至少2M以内的钢脚手架水平连接，并将线路下方的钢脚手架垂直连接进行接地，如电力线路与钢脚手架平行靠近时，应将靠近电力线路的一段钢脚手架在水平方向连接并在靠墙的一侧每隔25M设一地极，接地极入土深度22.5M°在钢脚手架上施工，操作者要戴绝缘手套，穿绝缘鞋，经过钢脚手架的电线要严格检查并采取安全措施。第九章防雷措施脚手架防雷接地1、脚手架必须与建筑物拉结牢固，保持需安设防雷装置，接地电阻不得大于10Q；2、脚手架立杆顶端做避雷针，外架顶部的四个角及每边的中部应各设一根直径12mm的镀锌钢筋与脚手架立杆顶端焊接，高度不小于1m；将脚手架所有最上层的大横杆全部接通，形成避雷网络。3、接地板的设置，可按脚手架的长度每50m（或小于50m）设置一个，接地板埋入地下的最高点应深入地下不小于500mmo4、接地线可采用直径不小于8mm的圆钢或厚度不小于4mm的扁钢，接地线的连接应保证接触可靠，在脚手架的下部连接时，应用两道螺栓卡箍，并加设弹簧垫圈，以防松动。5、接地装置完成后，要用电阻表测定电阻是否符合要求。接地线路敷设与保护1、埋设线路材料时应将新填土夯实。2、线路材料接触保证接触面不小于IoCm2,连接时将接触面的油漆及氧化层清除，使其露出金属光泽,并涂以中性凡士林，接地线与接地板的连接应采用焊接，焊缝长度应大于接地线直径的6倍或扁钢宽度的2倍。3、接地板的位置，应选择不易走到的地方，以避免和减少跨步电压的危害和防止接地线遭机械损伤,同时应注意与其它金属物或电缆之间保持一定距离（不小于3m）,以免发生击穿危害，在施工期间遇有雷雨时，脚手架上的操作人员应立即撤离到安全地方。设置避雷装置注意事项1、接地装置在设置前要根据接地电阻限值、土的湿度和导电特性等进行设计，对接地方式和位置选择,接地及和接地线的布置、材料选用、连接方式、制作和安装要求等作出具体规定。安装完成后要用电阻表测定是否符合要求。2、接地线的位置应选择人们不易走到的地方，以避免和减少跨步电压的危害，防止接地线遭受机械损伤，接地极应和其他金属或电缆之间保持3m或以上的距离。3、接地装置的使用期在6个月以上时，不宜在地下利用裸铝导线作为接地极或接地线。4、所有电缆线必须绑扎挂起且绝缘良好。5、施工期间遇有雷击时，脚手架上的操作人员应立即撤离。第十章脚手架的维护、保养10.1 检查脚手架的基础有无局部不均匀下沉，排水是否畅通，有无积水，脚手架底部有无堆放杂物。10.2 检查脚手架的整体和局部的垂直偏差，特别要注意脚手架的转角处和断口处的垂直度。如发现垂直度有异常现象，应及时加固和消除隐患。10.3 各类扣件的涂油和紧固。检查扣件时先检查扣件的外观，而后将扣件上的螺栓逆时针方向松几牙螺纹，再涂油紧固螺栓至规定的力距范围。10.4 检查脚手架板有否松动、悬挑，如用脚手板作脚手板，还要检查四角是否用铁丝扎牢，如发现问题应及时纠正。10.5 与建筑物连接的检查，检查连接件是否齐全和完好，有无松动、移动，如因装饰施工需要移动连接件时，应通知保养工，由保养工搬动，并按规定在邻近位置补足连接。10.6 对外包安全网、外挑安全网、安全隔离设施、外侧挡板、栏杆、登高设施和接地防雷等安全设施进行检查，保证这些安全设施完整、牢固，能正常发挥安全作用。如果有损坏者要及时调换，如有松动应及时紧固，加发现松动和开口要及时连通。10.7 脚手架有开口、断口和出入口，应对该部位进行重点检查，使这些部位始终符合安全规定。10.8 检查脚手架的荷载情况，使其不超过设计荷载，如有超载应及时卸荷至设计荷载。还要检查脚手架上堆物是否处于安全位置和稳定状态，如发现有处于不安全位置和不稳定状态应及时纠正。此外，还要逐日清除脚手板（或脚手板板）上的垃圾。10.9 脚手架的日常保养和定期检查，都要有记录。第十一章文明施工措施根据脚手架施工的特殊性，施工时必须按如下要求进行：11.1 脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证,凡患有高血压、贫血病、心脏病及其它不适于高空作业者，一律不得上脚手架操作。11.2 进入现场的施工人员要爱护场内的各种设施及标示牌，不得随意拆除或移动标志牌。11.3 进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。11.4 严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。11.5 护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需拆改时，应由架子工来完成,任何人不得拆改。11.6 脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时须经技术部同意后由架子工操作。11.7 不准利用脚手架来吊运重物，作业人员不准攀登架子上下作业面，不准推车在架子上跑动。塔员起吊物体时不能碰撞和拖动脚手架。11.8 不得将模板支撑、缆风绳、泵送砂及砂浆的输送管等固定在架子上严禁任意悬挂起重设备。11.9 在架子上的作业人员不得随意改动脚手架的所有节点和脚手板，以及扣件绑扎扣等所有架子部件。拆除架子而使用电气割时，派专职人员优质好防火工作，配备料斗，防止火星和切割物溅落。11.10 脚手架使用时间较长，因此在使用过程中需要进行检查，发现基础下沉、杆件变形严重、防护不全、拉接松动等问题要及时解决。要保证脚手架体的整体性，不得与塔吊等起重设备拉接，不得截断架体。11.11 施工人员严禁凌空投掷杆件、物料、扣件和其它物品，材料、工具等用滑轮和绳索运输，不得乱扔。11.12 使用的工具要放在工具袋内，防止掉落伤人，登高要穿防滑鞋，袖口及裤口要扎紧。11.13 脚手架堆放场地要做到整洁、摆放合理、专人保管，并建立严格的领退料手续。11.14 施工人员做到工完料净脚下清，确保脚手架施工材料不浪费。11.15 运至地面的材料应按指定的地点随拆随运，分类堆放，当天拆当天清，拆下的扣件要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐，妥善保管。11.16 六级以上大风、大雪、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板、斜道板、跳板上有无积雪、积水等物。若有则应随时清除，并要采取防滑措施。第十二章应急预案一应急反应组织机构1根据项目部组织机构的人员设置情况，成立应急救援领导小组。组长：马栋君副组长：瞿波物资组织：杨庆安全员：徐唐普现场协调：2紧急情况处理流程图二紧急处理1、发生人身意外伤害时需采取的相应事项：1）如现场发生人身意外伤害事故，如当事人没有自觉症状，不要轻易放走当事人，要对其进行全面检查并观察24小时，确实没有损伤时才能视为正常而放行。2）现场发生人身意外伤害事故，不要慌乱，派专人守在伤员前进行临时救护。报警组负责人与急救中心或医院联系说明伤员所处地点，行车路线及达到所在地点的明显标志。接车工作由彭斌负责。3）对于骨折伤员，特别是怀疑颈、胸腰椎骨折伤员要做好固定，用硬板搬运，不得随意拉扯，扭曲身体搬运。4）现场发现传染病人应立即报告项目经理，并进行隔离，对所有周围环境消毒及检疫，由报警组与当地疫病控制中心联系处理。2、急救中心及医疗单位急救车联系方式，电话：120Q3、急救1）领导小组在得到因工伤事故报告后，应立即组织救护，防止险情扩大：2）伤情危急时送到就近医院进行抢救，其指导原则为尽最大努力减少拖延时间，保证抢救及时，把损失降低到最低限度；3）如现场无应急车辆，须打“120”请求急救车；4）如医院路线不清，可要求“120”急救车送往指定医院。5）伤员送往医院过程中，必须由项目部安全员相陪（夜间事施工由值班人员相配）以避免产生不必要的麻烦，并保护好现场，及时通报有关领导及安全人员。三现场应急救护措施1、外伤应急救护i般轻伤处理，由项目部安全员协调负责处理。外伤出血后，根据伤口的部位、轻重程度、可分别或同时采取指压止血法、加压包扎法或止血带止血法，如有骨折，则采用木板等物予以固定。（1）包扎动作轻、快、准、牢，对暴露的伤口，尽可能用无菌敷料覆盖伤口，再行包扎。包扎不可过紧、过松，以防滑脱或压迫血管、神经，影响远端血运。（2）骨折固定时，本着先救命后治伤的原则，先进行呼吸心跳的急救，有大出血时，应先止血，再包扎，最后固定骨折部位。（3）运送伤患者前，应先检查伤者头、胸、腹、背及四肢的伤势，并给予适应的处理，如所处环境危险，应尽快脱离，否则就地抢救，搬运时注意伤员体位，避免再损伤。（4）现场处理后，尽快转送到附近医院。2、现场心、肺、脑复苏施工现场出现电击、严重创伤、中暑、中毒等易引起心跳骤停的情况，及早抢救，对伤者复苏有重大意义。（1）判断心跳骤停症状a.颈脉搏动消失b.意识丧失，呼之不应（2）现场心肺复苏a呼救：一旦判断病人昏迷，就要呼救，他人协助打急救电话或叫救护车，保健员就地抢救。b.病人体位仰卧在硬地板或硬板床上。（3）心肺复苏法a.打开气道，使病人颈部上抬使头后仰，保证呼吸道通畅；b.人工呼吸，口对口吹气，每次11.5秒,（注意胸部是否起落，每5秒吹一次）。（4）心外按摩，建立人工循环用拳击心前区，拳距前胸2030cm,向前胸猛击两下，有时即可恢复心跳。（5）胸外挤压部位：胸骨中下1/3交接处，下压深度35cm,频率80-100/分。双人操作：吹气与按压比为1:5,每45分钟检查一次颈动脉搏动及自主呼吸是否恢复。a.按压必须平稳，有规律进行，不能中断；b.平常不能离开胸膛，不能猛压猛松，以免改变按压位置,或引起肋骨骨折；c.双肩应压胸前正上方，平臂要与胸垂直，按压时身体不要前后摇摆；d.胸部按压部位必须正确，否者不仅按压无效，反有危险。四消防应急预案本应急预案是为预防和控制潜在的火灾（特别是高层建筑防火、脚手架火灾）事故或紧急情况，做好应急准备，一旦发生能及时有效的实施应急响应，使火灾得以控制和破灭，以减少和控制人员伤亡和财产损失。（一）应急准备1、组织和人员（I）现场指挥灭火指挥小组为项目部应急领导小组。（2）义务消防队队长由安全员担任，队员等负责扑救工作。（3）报警组负责报警，消防车和救护车的接车工作，由徐唐普负责。（4）消防保卫组负责现场警卫保护和人员疏散工作，由杨庆负责。（5）救护组负责受伤人员紧急的救护和护送救护车工作。（6）水电工负责切断火区电源和灭火的照明和供水工作。（7）事故处理由项目经理，安全员，工程负责人负责。2、对员工进行基本防火知识教育。（二）应急措施发现火灾事故时，发现人员要及时向消防领导小组报警，并讲明发生火灾的地点、燃烧物质的种类和数量，火势情况，接报人员应将报警人员姓名、报警情况等作记录，并向内部和外部相关方及时传递信息。附表：各类火灾的灭火方案火灾类别易燃物类别适用的灭火器材/灭火步骤注意事项A类：固体物质火灾棉、麻、纸张、木材水、泡沫、干粉、等灭火剂与火源点保持足够的距离B类:液体和可熔的固体物质火灾汽油、煤油、柴油、原油、油漆、甲醇、乙醇、沥青、电石、石蜡一般用泡沫、干粉等灭火剂禁止使用高压直流水枪直接灭火，可以使用喷雾水枪扑救。扑救时要保持足够距离二氧化碳适宜小范围油类火灾泡沫扑救容器内的易燃可燃液体火灾酒精等醇类火灾要使用抗溶性泡沫砂土适宜扑救沥青和地面上流散的易燃可燃液体火灾C类：气体火灾煤气、天然气、甲烷、乙快、氢气先将气体输送阀门或管道关死，截断气源，断绝气体来源，进行冷却灭火，可使用直流水枪或喷雾水枪、二氧化碳、干粉等灭火剂戴好防护用具，防止烫伤、中毒等对一时无法堵漏、封闭气源的燃烧，不宜立即将火扑灭，可以一边用水冷却保护建筑物和设备，一边让气体自行燃尽D类：金属钾、钠、镁、般用干砂掩埋忌用水、火灾钛、错、锂、铝镁合金等泡沫及含水性物质，也不能用代烷、二氧化碳及常用干粉灭火剂第十三章脚手架的计算钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001).建筑地基基础设计规范(GB50007-2002),建筑结构荷载规范(GB50009-2001)、钢结构设计规范(GB50017-2003)等规范。一、参数信息：1.脚手架参数搭设尺寸为：立杆的纵距为L50米，立杆的横距为L20米，立杆的步距为L50米；计算的脚手架为双排脚手架搭设高度为20.0米，立杆采用单立管；内排架距离墙长度为0.50米；大横杆在上，搭接在小横杆上的大横杆根数为2；采用的钢管类型为48X3.5;横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为0.80；连墙件采用两步三跨，竖向间距3.00米，水平间距4.50米，采用扣件连接：连墙件连接方式为双扣件；2 .活荷载参数施工荷载均布参数(kNW)000；脚手架用途:装修脚手架；同时施工层数:2；3 .风荷载参数湖北省武汉市地区，基本风压为0.35,风荷载高度变化系数PZ为084,风荷载体型系数IJS为065；考虑风荷载4 .黔荷载参数每米立杆数承受的结构自重标准(kN:0.1394:脚手板自重标准值(kN112):0.350;栏杆挡脚板自重标准值(kN/nO：。.140；安全设施与安全网(kN1112):0.005；脚手板铺设层数:4；脚手板类别:竹串片脚手板；栏杆挡板类别:栏杆木：5 .地基参数地基土类型:碎石土：地基承载力标准值(kNm2):500.00：基础底面扩展面积(i):0.09；基础降低系数:0.40。落地架侧立面图Ia一立杆纵距h一立杆步距落地架正立面图二、大横杆的计算：大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重标准值£=0.038kN/m:脚手板的荷载标准值:PkO.350XL200/(2+1)=0.140kN/m；活荷载标准值:Q=2.000×1.200/(2+1)=0.800kN/m；静荷载的计算值：q=l.2X0.038+1.2X0.140=0.214kN/m；活荷载的计算值：q2=1.4×0.800=1.120kN/m；11*1q三q三f:111大横杆计算荷载组合简图（跨中最大弯矩和跨中最大挠度）qiq2!口口i口口111¾!4口口1>1÷_1_÷_1_Jr>_1÷_1_÷_大横杆计算荷载组合简图（支座最大弯矩）2 .强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯距计算公式如下：Mlwei=0.082÷0.10.72跨中最大弯距为Mg广0.08X0.214X1.SOO?+。IOX1.120X1.5002=0.291kN.m；支座最大弯距计算公式如下：M2m=-0.102-O.117<72支座最大弯距为M2eex=-0.10×0.214×1.500-0.117×1.120×l.500
