高压开关柜施工和验收规范方案.docx

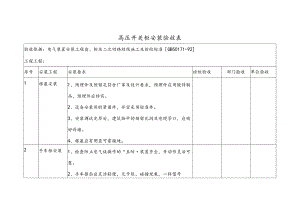

高压开关柜安装验收表验收依据：电气装置安装工程盘、柜及二次回路结线施工及验收标准GB50171-92工程工程：序号安装工程安装要求班组验收部门脸收单位验收1根基安装1、预埋件及预留孔符合厂家及设计要求，预埋件应用镀锌制品，预埋件应结实。2、设备安装用的紧固件，并宜采用标准件。3、安装调试完毕后，建筑物中的预留孔洞及电缆管口，应做好封堵。4、根基应有明显可靠接地。2手车柜安装1、检查防止电气误操作的“五防装置齐全，并动作灵活可靠。2、手车推拉应灵活轻便，无卡阻、碰撞现象，一样型号的手车应能互换。3、手车推入工作位置后，动触头顶部与静触头底部的间隙应符合产品要求。4、手车和柜体间的二次回路连接插件应接触良好。5、安全隔离板应开启灵活，随手车的进出而相应动作。6、柜内控制电缆的位置不应阻碍手车的进出，并应结实。7、手车与柜体间的接地触头应接触严密，当手车推入柜内时，其接地触头应比主触头先接触，拉出时接地触头比主触头后断开。3柜内导体安装1、柜内两导体间，导电体与裸露的不带电的导体间，应符合表3.0.6的要求。2、屏顶上小母线不同相或不同极的裸露载流局部之间，裸露载流局部与未经绝缘的金属体之间，电气间隙不得小于12mm;爬电距离不得小于20mmo4、柜内电器安装1、电器元件质量良好，型号、规格应符合设计要求，外观应完好，且附件齐全，排列整齐，固定结实，密封良好。2、各电器应能单独拆装更换而不应影响其它电器及导线束的固定。3、发热元件宜安装在散热良好的地方；两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。4、熔断器的熔体规格、自动开关的整定值应符合设计要求。5、切换压板应接触良好，相邻压板间应有足够安全距离，切换时不应碰及相邻的压板；对于一端带电的切换压板，应使在压板断开情况下，活动端不带电。6、信号回路的信号灯、光字牌、电铃、电笛、事故电钟等应显示准确，工作可靠。7、盘上装有装置性设备或其它有接地要求的电器，其外壳应可靠接地。8、带有照明的封闭式盘、柜应保证照明完好。5柜与柜间安装柜间电气连接应符合GBJ1490之规定。6柜体安装1、柜内设备与各构件间连接应结实。2、柜体单独或成列安装时，其垂直度、水平偏差以及盘、柜面偏差和盘、柜间接缝的允许偏差应符合表2.0.4的规定。7安装后资料1、工程竣工图。2、变更设计的证明文件。3、制造厂提供的产品说明书、调试大纲、试验方法、试验记录、合格证件及安装图纸等技术文件。4、根据合同提供的备品备件清单。5、安装技术记录。6、调整试验记录。存在问题：验收结果:
