陶瓷厂详细技术方案曝光.docx

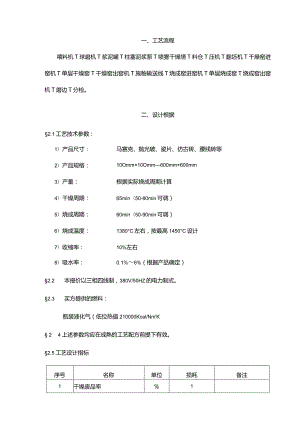

一、工艺流程喂料机T球磨机T浆泥罐T柱塞泥浆泵T喷雾干燥塔T料仓T压机T翻坯机T干燥窑进窑机T单层干燥窑T干燥窑出窑机T施釉输送线T烧成窑进窑机T单层烧成窑T烧成窑出窑机T磨边T分检。二、设计根据§2.1工艺技术参数：1）产品尺寸：马赛克、抛光破、瓷片、仿古砖、腰线砖等2）产品规格：10Omm×10Omm600mm×600mm3）产量：根据实际烧成周期计算4）干燥周期：65min（50-80min可调）5）烧成周期：60min（50-90min可调）6）烧成温度：1380°C左右，按最高1450°C设计7）收缩率：10%左右8）吸水率：0.1%6%（根据产品确定）§2.2 本报价以三相四线制，380V/50HZ的电力制式。§2.3 买方提供的燃料：瓶装液化气（低位热值210000Kcal/Nm'K§ 2 4上述参数均应在成熟的工艺配方前提下有效。§2.5工艺设计指标序号名称单位损耗备注1干燥废品率%12施釉废品率%13烧成废品率%2三、设备选型§ 3.1 料机多种陶瓷原料按工艺配比计量称重后，送至皮带输送机上再送入球磨机的一种重要配套设备，该机具有容积大、喂料速度快、噪声低、不漏料、计量称量精确、调整操作以便。选用中国WL5型喂料机一台：含WL5电子称及大屏幕显示仪。§ 3 2球磨机选2台3T球磨机；§3.3 泥浆罐选用2023X3000（高度）地面不锈钢泥浆罐4座。§3.4 输浆隔阂泵选用美国产隔阂泵一台，用于球磨机泥浆上罐。§3.5 喷雾干燥塔。泥浆含水率35%,干粉含水率6%8%。选用PD500型喷雾干燥塔一座；（一）PT500型燃气喷雾塔1、工艺流程（见附图）技术指标序号名称规格备注1喷雾塔型号PD5002干粉产量T/H1-1.33泥浆含水率354炉膛温度1100-1250可调5进风温度C450-600可调6排风温度C80-130可调7泥浆压力MPa28燃料种类液化气9喷枪数量310泥浆泵型号YB110-3.8一台11装机容量KW30.5主排风机22KW12能耗每公斤蒸发水2500kcal13水耗T/H2.503、系统配置(1)燃烧系统：1、我企业建造的喷雾塔用燃烧系统，热风炉采用两层式，多次配风，炉膛设计合理,热效率高。配专门研制的燃气烧嘴。炉膛温度采用智能PID温度仪表，与系统执行器联动控制，具有温度控制简朴，稳定，易操作的特点。2、配助燃风机型号为T4-72/4.5A,1台，电机3kw。3、热风炉炉体炉膛内砌高铝砖(LZ-65),外壳加3mmA3钢板保护。4、热风管道：2mmlCrl8Ni9Ti,外加保温棉。(2)塔体部分1、分风器：重要采用63mmlCrl8Ni9Ti不锈钢制作。2、塔体上锥采用2mmlCrl8Ni9Ti不锈钢制作，双面焊接。3、塔体圆筒采用32mmlCH8Ni9Ti不锈钢制作，双面焊接。4、*锥体部分：采用32mmlCrl8Ni9Ti不锈钢制作，双面焊接。5、*排风口：采用32mmICrl8Ni9Ti不锈钢制作。6、塔外壳：采用32mmA3钢板焊接制作。7、*塔体上锥内外壁间隙180MM,塔体桶体内外壁间隙180MM,之间采用硅酸铝纤维棉保温。8、骨架：采用国标啊5#、巴产#槽钢制作。9、立柱采用国标的6根114x5无缝钢管，斜撑76钢管制作。IOv圈梁采用310A3钢板制作。(3)排风除尘系统1、风机型号：Y5-48No6.3C锅炉引风机，电机22kw02、*排风管道:三ffl2mmlCrl8Ni9Ti钢板制作。3、米四筒旋风除尘器：筒体、下锥采用63A3制作。立柱采用89x3的钢管、斜撑63钢管制作，筒体直径800mm。（4）泥浆喷雾系统：1、柱塞泵：型号YBllO-3.8高压柱塞泵，流量为3.811H,电机功率5.5Kw2台，1开1备。2、输浆管道：采用壁厚3mm76无缝管。采用双上浆管路系统。3、喷枪：3支，采用26无缝管制成，喷枪头内旋涡板、喷片、盖板采用硬质合金材料精工制作，喷枪控制阀采用不锈钢或铜球阀。（5）*电控系统1、喷雾干燥器工作时的温度、电机工作状态均在电控柜上显示。电机控制方式采用集中控制。面板上设有热风炉炉膛温度，进风温度，塔体温度，排风温度数字显不表（共4个显示表）。2、电控柜内排烟风机接触器采用西门子产品，其他为正泰产品。3、热风炉炉膛温度采用柏错粕热电偶测温，进风温度、塔体温度、排风温度采用热电偶测温，并设有温度超限报警。（6）出粉部分K下料器构造：喷塔下锥接翻板下料器。2、振动筛构造：筛网采用6目不锈钢材料。3、塔下振动筛放置位置按甲方规定确定。（7）外装饰喷雾塔塔体采用0.5mm波纹板装饰，热风管道刷防锈漆。(8)重要加工手段喷雾干燥器除风机、电控柜、柱塞泵等原则设备都选用目前国内质量最佳的产品，其他加工均在现场制作，没有任何隐蔽工程，甲方可随时检查施工质量。不锈钢采用等离子切割，并采用A102不锈钢焊条焊接(双面焊接)。一般焊接采用国家名牌焊条。(9)重要材料产地序号项目材料产地1不锈钢2-31Crl8Ni9Ti长钢、太钢、国标2A3钢2-12板、槽钢、钢管武钢、攀钢、国标3耐火破LZ-65IwJ铝砖河南4保温破1.0轻质保温砖河南5保温棉硅酸铝纤维棉广东6热电偶伯钱伯1只、低温3只上海7排湿风机22kw珠江风机厂8助燃风机3kw珠江风机厂9泥浆柱塞泵YBl10-3.8电机5.5KW咸阳院10不锈钢焊条A102上海、天津11烧嘴中瓷12电控柜接触器用西门子中瓷§ 3 6料仓：外用33mmA3钢板，内用Imm不锈钢板内衬。每个料仓按100OOKg容量计算(2023X3000),选用6个料仓。§ 4 7压机选用力泰YP1680型全自动压机一台。四、烧成设备技术参数§4.1翻坯机，本设备用于完毕坯体翻转，同步将坯体输送到干燥窑进窑机。重要技术参数：有效宽度：100Omm机架长度：3700mm辑棒传动：4段（采用蜗轮蜗杆减速器WJ50AT5-0.55K）。升降传动：齿轮齿条式（采用蜗轮蜗杆减速器WJ50A-60-0.37K）翻转传动：105P分割器+蜗轮蜗杆调速器BWJ90A-30-1.1K毛刷传动：采用2台三相异步电动机YS71260.25k-4P辑棒：32包胶后36X1800电气控制：光电元件加PLC控制。装机功率：4.17kw§ 5 2干燥窑进窑机1套本设备用于连接干燥窑和翻坯机，在此辐台上，经PLC程序控制，将砖坯整洁排列喂入干燥窑内。重要技术参数：辐台长度：2500mm辑台宽度：120Omm传动方式：45°螺旋斜齿轮传动。短距：60mm辐棒：40钢棒（包胶后45）X1500辐棒传动：3段（3台摆线针轮减速机JXJ1-17-0.75K）控制方式：光电元件PLC加变频控制。装机功率：2.25kw§4.3单层干燥窑1座§4.3.1单层干燥窑技术参数:长度56700mm干燥通道额定内宽1000mm原则单元节数(21OOmm)27节干燥温度<250干燥热源烧成窑烟气+余热+备用热风炉坯体入窑含水率6%左右坯体出窑含水率0.5%辑子数量945支辐子材料瓷棒辐子直径45mm辐子中心间距60mm辐子长度2100mm传动电机(0.75Kw)9台原则单元外宽1300mm排湿风机(22Kw)1台热风炉(18Kw)1座装机功率46.75Kw§4.3.2单层干燥窑体构成：构造：箱体式构成,箱体由方管(70X50口50X30)和A3板(热风主管32.5mm、热风分管及窑内侧板均为2.0mm、)制作及外侧板为1.2mm冷板；保温材料：侧、顶为10Omm厚岩棉板和铺底为67mm厚1.0轻质粘土砖; 传动：45°斜齿轮传动,摆线针减速机传动,电机转速由变频器统一控制； 风机：抽湿风机1台； 温控系统：配置测温点（双金属温度计）； 4.4干燥窑出窑机1台本设备用于将坯体持续从干燥窑中取出。重要技术参数：辐台长度：3600mm辐台宽度：120Omm传动方式：45°螺旋斜齿轮传动。辐距：60mm（升降位80mm）辑棒：钢棒45X1500辑棒传动：1段（1台无级变速器减速机JWBX0.7540DIl）+2段（2台摆线针轮减速机JXJ177-0.75K）升降机构：1套曲柄连杆机构控制皮带升降，传动电机为蜗轮蜗杆减速器WJ50A40一0.55K-4Po皮带传动：每套升降配六条B型聚氨酯花纹三角皮带、传动电机采用1台无级变速器JWB-XO.7540Dlo挡板传动：1套曲柄连杆机构控制挡板，电机采用蜗轮蜗杆减速器WJ50A-25-0.55K-4Po挡板：固定贴胶挡板1套。控制方式：光电元件PLC加变频控制。装机功率：3.8kw§4.5 、双层提高机1台本设备用来将下层干燥窑送来的砖坯提高至上层烧成窑进窑机。再送入烧成窑烧成。当使用人工手动印花进坯时，本设备作输送辐台使用。技术参数:辐台长度：800mm辐台宽度：120Omm传动方式：4分链式传动。短距：80mm辑棒:钢棒45X（50套胶）×1500辐棒传动：1段（1台无级蜗轮蜗杆减速器WJ50A100.37K）X2层升降机构：传动电机为蜗轮蜗杆减速器WJ75A1002.2K-4Po控制方式：光电元件加PLC控制。装机功率：2.94kw§4.6 、人工操作平台1台通过本设备将人工手动印花机印刷的砖坯送到烧成窑上层进窑机。技术参数：机架宽度：120OrTlm长度：4500mm§4.7 、施釉输送线b"'"1条本施釉线合用于墙地砖的生产，其机械部份构成包括机架支承部分（宽度为800m）、90。转弯盘、扫尘装置、吹风机、喷水柜、施釉柜、洗边、掉头、洗边、印花、底浆机组等构成。电气部份由灯柱、电缆、照明光管，控制柜、电箱、线槽及电气元件构成，以四行C型黑橡胶三角皮带传动运行。釉线运行稳定。输送线长度为11500Omnl计，共设无级变速器减速机JWB-XO.75T0DI=27台，其中转弯盘、施釉段用独立电机、推拉活动釉线设两台独立电机，其他传动段约每台电机传动6米。施釉线构造:金属框架构造，配有260皮带轮、C型橡胶黑三角皮带、皮带托条（皮带托条用方钢16X16mm制造）。淋釉段采用聚脂五菱皮带、淋釉段有收釉器以及防护装置。全线采用无级变速器驱动系统；一套被动轮、皮带轮、带防护罩的传动皮带及电机。工艺流程：装机功率：35kw§4.7.1扫尘装置由滚筒式毛刷和保护罩构成，合用于施釉前坯体面上灰尘和杂质的清除。§4.7.2吹风机空气吹尘式，带扩散口、保护罩和支架。§4.7.3喷水柜水柜用不锈钢制成，配进口动力喷雾机及进口高压水管、进口可调整喷头，柜体下面带有余水搜集装置。§4.7.4喷釉柜该设备也称为帘膜式喷釉机。通过4只喷枪在破坯的表面施加一层釉料。§4.7.5钟罩淋釉器该设备通过釉幕在砖坯的表面施一层薄薄的釉。§4.7.6调头机用来使砖坯产生90度旋转。§4.7.7洗边机将破坯施釉后四面侧面多出的釉料用水洗去§4.7.8磨釉机用来将施釉后仿古砖多出的釉料磨去，使仿古效果逼真§4.7.9云彩柜本设备通过喷釉枪、气压、釉量的调整使坯体表面得到理想的釉料图案，产生幻彩状的仿古效果。§4.7.10喷墨印花机本设备用来在坯体的表面印制图案。§4.7.11喷胶柜本设备用来在砖坯的表面施稳定剂。使印制的图案与砖坯完美结合。§4.7.12千粒机当生产仿古砖时，为了使砖烧成后抵达防滑效果,一般使用本设备在砖坯的表面施加某些干釉粒。§4.7.13底釉机组进入烧成窑炉前将氧化铝釉浆涂于坯体的底面。§4.7.1490°转弯盘四行15圆带型，圆带在旋转的铁托轮上运行。设独立无级调速电机驱动。§4.7.15立式釉泵将釉料从不锈钢釉桶抽到施釉机上，单双出口。§4.7.16圆形不锈钢釉罐（含罐及立式泵，回流式）进入烧成窑炉前将氧化铝釉浆涂于坯体的底面。§4.7 .17圆形震动筛通过震荡电机时震动将一定规格的釉料过滤，再送到釉桶中使用§4.8 .18手动印花机该设备重要用于腰线砖生产，在一次烧成的砖坯表面经人工将盛有釉料颗粒日勺丝网刮动，颗粒在图案处掉下，在生坯表面形成图案再进窑烧成，每片生坯可印制几种不同样颜色的图案。§4.9 烧成窑进窑机1台本设备把施釉线上的坯体，经光电元件持续检测，由横向输送带采用步进程序，匀速点坯；采用光电元件精确定位，由升降机构把坯体降落到辐台上；当正常入窑时,通过度段传动实现坯体密排入窑本设备用于将坯体排列整洁后持续送入烧成窑。重要技术参数：辐台长度：4900mm辐台宽度：120Omm传动方式：45°螺旋斜齿轮传动。车昆距：60mm（升降位80mm）辑棒：40（钢棒包胶后45）×1400辐棒传动：4段（摆线针电机JXJ1-17-0.75K）+1台无级变速器（JWB-XO.75-40DI）+1段同窑速。升降机构：1套曲柄连杆机构控制皮带升降，升降电机采用蜗轮蜗杆减速器WJ50A-40-0.55K-4Po皮带传动：配六条B型聚氨脂花纹三角皮带，皮带传动电机采用无级变速器JWB-XO.75-40Do控制方式：光电元件加PLC变频控制吹尘装置：辑台配窑头15kw中压风机吹尘装置1套装机功率：5.05kw§4.10 层烧成窑1座长度50400mm烧成通道额定内宽1OOOmm原则单元节数24节能耗550±10%KCaI/Kg产品使用温度1380设计温度1450烧嘴数量64套烧嘴砖64套烧嘴温控装置数量10台高温瓷棒数量(45×2290)840支辐子直径45mm辑子中心间距60mm传动电机(0.75Kw)8台窑炉最大外宽1990mm原则单元长度2100mm§4.9.2单层烧成窑主体清单:位置厚度mm结构(mm)低缓温冷段段32+-44-TJP窑顶15010050一般毡原则毡窑墙2151151001.0轻质粘土砖硅酸铝纤维毡铺底134134LO轻质粘土砖低缓三冷段段22-÷÷-M-窑顶20050150硅酸铝纤维毯高铝模块窑墙2651151501.0轻质粘土砖高铝模块铺底2012011.0轻质粘土砖中nn段6-W-窑顶25050200硅酸铝纤维毯含错模块窑墙3151152000.8高铝聚轻球砖含错模块铺底335672680.8高铝聚轻球砖1.0轻质粘土砖高:日/皿段5节窑顶3305025030硅酸铝纤维毯含错模块多晶莫来石纤维窑墙44511550250300.8高铝聚轻球砖硅酸铝纤维毯含错模块多晶莫来石纤维/JM-28低铁莫来石砖铺底335134134670.8高铝聚轻球砖1.0轻质粘土砖0.8低铁莫来石砖急冷段2节窑顶30050250硅酸铝纤维毯含错模块窑墙415115502500.8高铝聚轻球砖硅酸铝纤维毯含错模块铺底335134134670.8高铝聚轻球砖LO轻质粘土砖0.8低铁莫来石砖终冷段（2）全钢构造【注】所有耐火材料和保温材料选用中国优质产品。§ 4.9.2.2金属材料：D钢构造单元材料：70X50、50×30x50×50v20A3板32.0A3板、81.2冷板、Z63X63Z25×25×3oX5、Z50×50×5vN40X40X3、N30X30X3、2）平台材料112#、110#、Z75×50×5vN63X63X5、10#、8#、3.0花纹板。§ 4.9.2.3风机管路系统：排烟风机、抽热风机（变频调速）22KW各用1台（共两台）助燃风机、急冷风机（电动执行器控制）IlKW各用1台（共两台）轴流风机0.55Kw,4台【注】以上风机为中国优质厂家产品。急冷管材料用50mm耐热不锈钢1Cr18Ni9Tio所有热风管的保温工程，外表用30.35mm铝板包扎保护，内衬是30MM厚一般纤维毯。§ 4.9.2.4燃烧系统：D11套电动调整阀及执行机构，配64套烧嘴，其中1套控制用于急冷。2）气站配电动调压阀、压力传感器、安全释放阀、过滤器、压力表、电磁阀、燃气压力开关。§ 4.9.2.5传动系统：D45°斜齿轮传动，齿轮精密加工，高频热处理。2）每三节使用一台传动电机。3）传动电机由三台变频器控制，设前后来回功能。§ 4 9.2.6电气控制系统：包括国际著名摄像监视系统，多组自动温控仪表，多点温度显示。一控制柜内重要电气组件选用国际名牌或中外合资产品。一电线和电线槽均为中国制造。一全窑设置自控回路11个，其中烧嘴温控回路10个，急冷自控回路1个。§4.9 .2.7窑体外观：装饰板材料为1.5MM冷扎板，四面折边，表面喷漆处理。活动面板及传动为烤漆。§4.10 烧成窑出窑机1台本设备用于将坯体持续从烧成窑中取出。重要技术参数：辐台长度：4200mm辐台宽度：120Omm传动方式：45°螺旋斜齿轮传动。车昆距：60mm（升降位80mm）辑棒：45钢棒辑棒传动：1段（1台无级变速器减速机JWB-XO.7540DI）+3段（3台摆线针轮减速机JXJ1-17-0.75K）o升降机构：2套曲柄连杆机构控制皮带升降，升降电机采用蜗轮蜗杆减速器WJ50A-40-0.55K-4Po皮带传动：配六条B型聚氨脂花纹三角皮带，皮带传动电机采用无级变速器JWB-XO.75-40Do挡板传动：1套曲柄连杆机构控制挡板，电机采用蜗轮蜗杆减速器WJ50A-25-0.55K-4Po挡板：固定贴胶挡板1套。控制方式：光电元件加PLC变频控制装机功率：6.15kw§4.11 烧成出破输送线1套（分为两条）本设备用于磨边线连接或人工检选线。重要技术参数：输送线总长度：4800Omm辑台宽度：800mm传动方式：C型三角皮带传动。皮带轮：260mm传动电机：13段（13台无级变速器减速机JWB-XO.7540DI）o90°转弯盘：2套（铁托轮式）。控制方式：常规控制装机功率：9.75kwX烧成设备重要材料产地序号系统名称分项产地序号名称窑体耐火材料1莫来石（JM-23）中国宜兴2高铝聚轻球中国东台3轻质粘土砖中国唐山4高铝纤维散棉高铝纤维棉毡高铝纤维棉毯伊索、摩根5高纯纤维散棉高纯纤维棉毡高纯纤维棉毯含错模块、高铝模块中国鲁阳6多晶莫来石纤维浙江宏达欧诗漫7硅酸铝纤维散棉硅酸铝纤维棉毡硅酸铝纤维棉毯中国淄博8IwJ温粘结剂中国江苏9耐火泥中国广东10岩棉板中国广东11喷嘴砖中国中瓷设备厂电器及控制系统12热电偶WRP-330S中国天长自动化仪表厂13热电偶WRP-230K中国天长自动化仪表厂14桥架中国中瓷设备厂15电缆中国广东16动力控制柜中国中瓷设备厂17模拟屏中国中瓷设备厂18变频器日本三菱19可编程序控制器日本三菱20温度调整仪PID台湾21电视监控系统部份国际品牌22多种控制元器件部分国际品牌23执行器、调整阀瑞士24赔偿导线中国天长自动化仪表厂25压力表中国佛山（华西）26故障报警仪中国肇庆27空气开关中国正泰28接触器德国西门子29时间继电器中国正泰30热继电器德国西门子=供排风系统31锅炉离心引风机排烟、抽热中国珠江32高压风机助燃、急冷中国珠江33轴流风机冷却中国珠江34风机架材料中国广东35急冷管1Cr18Ni9Ti36缓冷管30437风管保温抛光铝板中国广东38阀中国宁波四窑体框架结构39优质冷板中国广东40耐热钢中国广东或太原41不锈钢板中国广东或太原42异型钢管中国广东43原则件中国广东44消耗材料中国广东45辅助材料中国广东46油漆中国广东五传动系统47原则件中国东莞48主传动电机(0.75KW)中国佛山星光49高温瓷棒中国佛山金刚50中温瓷棒中国佛山金刚51一级轴中国中瓷设备厂52变频器日本三菱53螺旋齿轮中国中瓷设备厂54单联座中国中瓷设备厂55紧固件及辅助材料中国广东六燃烧系统56气管道中国广东57烧咀中国中瓷设备厂58压力表中国佛山59阀中国天津、浙江60配套件中国天津、浙江61过滤器中国中瓷设备厂62调压阀中国肇庆63电磁阀中国上海64放散阀中国西安65防爆装置中国中瓷设备厂66气水分离器中国中瓷设备厂染配套设备重空E材料产地序号系统名称分项序号名称材料产地进出窑机施釉1机架70X50方管中国佛山2皮带轮轴45#钢中国佛山3皮带轮铸铁HT200中国佛山4辑棒无缝管中国佛山线材料5无级变速器JWB-XO.75-40DI中国佛山星光6摆线针轮减速器JXJ1-17-0.75K中国佛山星光7蜗轮蜗杆减速器WJ50A-40-0.55K中国佛山星光8三角橡胶皮带B型、C型中国开平潭江9带座轴承中国广东10同步带H100中国1145°螺旋斜齿轮2M22Z、2M15Z中国中瓷设备12传动座铸铝中国中瓷设备13棒套铸钢中国中瓷设备14传动轴承中国广东肇庆14分割器105P-2-270-VSL意大利进口15原则紧固件0235V镀锌电:及控制系统1电缆中国广东2动力控制柜中国中瓷设备3变频器日本4光电反射开关进口5电磁感应靠近开关进口6按钮进口7PLC日本欧姆龙8空气开关合资正泰9断路器西门子10接触器西门子11中间继电器西门子12时间继电器合资正泰13辅助材料中国佛山
