门窗护栏监控施工方案.docx

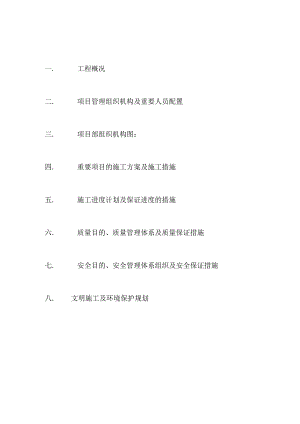

一. 工程概况二. 项目管理组织机构及重要人员配置三.项目部组织机构图：四. 重要项目的施工方案及施工措施五. 施工进度计划及保证进度的措施六. 质量目的、质量管理体系及质量保证措施七. 安全目的、安全管理体系组织及安全保证措施八. 文明施工及环境保护规划施工组织方案为保证本协议项目工程优质按期竣工，我企业在认真阅读资格预审文献后，根据我司拟投入的机械设备及施工技术力量；业主对施工技术、质量、工期规定;施工地段的水文、地质、气象状况；路基路面的实际进度状况，经谨慎研究特制定如下施工组织初步设计方案：一.工程概况本协议重要工程项目为护栏加高、钢护窗栏安装、安全护门安装、监控安装,合计11个泵站。本项目施工工期初定为个月，计划于2023年月动工,2023年月底竣工。二.项目管理组织机构及重要人员配置为保证本协议工程顺利进行，特设置项目经理部，委派项目经理一名，项目总工一名，并设置有关职能部门，构成本协议工程管理组织机构。根据工程实际,准备进驻施工人员名，其中施工管理技术人员名。同步我司将根据工程的进度及工期需求，随时可以增长施工人员，以满足本工程B¾进度需要。三、项目部组织机构图：项目经理1、开展质量安全教育，组织技术培训,安排岗位练兵，提高全体施工人员的质量安全意识和业务技术素质O2、组织有关人员进行现场勘察，认真学习施工图、技术规范和质量原则,作好详细的施工组织设计和施工技术方案；组织全体施工人员熟悉设计文献，对其进行技术交底，确定质量目0,并细化分解到每道工序、每个环节；下达施工质量和进度计划，贯彻到每个班组、每个人头。3、合理安排机械设备停放地，对进场设备进行维修保养，保证动工时能正常运转；对进场材料进行严格检查或试验，保证所有运到工地I内材料符合技术规范及设计规定，100%合格。4、编写动工汇报，提交详细B施工组织设计、进度计划，待监理工程师同意动工后，再进入全面施工阶段。（二）重要工程项目施工措施（1）钢护栏工艺规定.施工准备:a）钢护栏进场时要有出厂合格证和试验汇报，其规格、型号、尺寸均应符合设计规定。码放到安全地点，垫好木方，做好覆盖。b）弹好护栏位置线，并根据50Cm水平线，确定好安装标高。c）栏杆的拆包、检查与运送：按图纸规定查对型号和检查护栏的质量，如发现缺棱窜角和翘曲不平，偏差超标者，严重损伤划痕，外观色差大者，应找厂家处理协商，经修整，鉴定合格后，才能安装，检查栏杆粘有保护膜，如有缺损者应补粘后再施工安装。d）准备好安装时日勺脚手架及做好安全防护措施。.施工要点：a）栏杆洞口处理：钢护栏安装采用预留洞口后塞口的安装措施。护栏洞口aJ水平位置应以墙体50Cm线为原则，量出洞口下皮标高，弹线找直。b）钢护栏与墙体连接预埋铁件与墙体连接。将铁件安装在洞口底及两侧，再将栏杆送入洞口定位焊牢。（2）钢护窗栏安装工艺流程施工准备T放样一下料一焊接安装一打磨一焊缝检查T抛光。1、放线：按设计图纸防盗网安装位置、尺寸、标高，以防盗网中线为准往两侧量出窗边线，以顶层防盗网安装位置为主，分别找出各层防盗网安装位置线及标高。2、按图纸防盗网编号规定，将防盗网分别运到安装地点，并靠垫牢固，防止碰撞伤人。3、防盗网就位，将固定铁脚插入预留洞内找正吊直，且保证位置精确，用木楔临时固定，防盗网上框距过梁不能留缝，距外墙尺寸符合设计规定。4、防盗网立好后，要进行位置及标高的检查，符合规定后，上框铁脚与过梁铁件焊牢，防盗网两侧铁脚插入预留洞内，用水润湿，采用1：3干硬性砂浆堵塞密实，洒水养护。重要施工措施：1、施工前应先进行现场放样，并精确计算出多种杆件的长度。2、按照防护网的长度精确进行下料，其构件下料长度容许偏差为1mmo3、选择合适的焊接工艺，焊条直径，焊接电流，焊接速度等，通过焊接工艺试验验证。4、脱脂去污处理：焊前检查坡口、组装间隙与否符合规定，定位焊与否牢固，焊缝周围不得有油污。否则应选择三氯代乙烯、苯、汽油、中性洗涤剂或其他化学药物用不锈钢丝细毛刷进行刷洗，必要时可用角磨机进行打磨，磨出金属表面后再进行焊接。5、焊接时应选用较细的不锈钢焊条（焊丝）和较小的焊接电流。焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝金属表面的）焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。、杆件焊接组装完毕后，对于无明显凹痕或凸出较大焊珠日勺焊缝，可直接进行抛光。对于有凹凸渣滓或较大焊珠的焊缝则应用角磨机进行打磨，磨平后再进行抛光。抛光后必须使外观光洁、平顺、无明显的焊接痕迹。钢护窗栏安装1、熟悉图纸，做钢护窗栏施工工艺技术交底。2、防护网所按时墙小方砖镶贴已经施工完毕。3、施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工作。4、现场供电应符合焊接用电规定。5、施工环境已能满足防护网施工的J须要。（3）、安全护门安装安装工艺流程1、钢质防盗门安装工艺流程划线A立框>连接>堵塞>安装>安装>EF4-（划线定位之后,将要安装的产品开箱,并对安装位置进行清理）1）、划线定位：按设计图纸规定的尺寸、标高和启动方向，在洞口内弹出门框日勺安装位置线。2）、立框校正：门框就位后，应校正其垂直度（门框与地面垂直度，应W2mm°）及水平度和对角线，按设计规定调整至安装高度一致，与内、外墙面距离一致，门框上下宽度一致，而后用对拔木楔在门框四角初步定位。3）、连接固定：门框用MlOX10膨胀螺栓临时固定，必须进行复核，以保证安装尺寸精确。框口上尺寸容许误差应W1.5mm,对角线容许误差应W2.0mm°4）、门安装时，要将门扇装到门框后，调整其位置以及水平度。5）、在前后、左右、上下六个方向位置对的）后，再将膨胀螺栓用扳手扭紧。6）、堵塞缝隙：门框与墙体连接后，取出对拔木楔，用岩棉或矿棉将门框与墙体之间的周围缝隙堵塞严实，根据门框不同样的构造，将门框表面留出槽口，用水泥砂浆（水泥砂浆配合比：MlO）抹平压实，或用发泡剂填充饱满，用密封胶封好。7）、门框灌浆：门框灌浆时，等灌浆硬后，进行调整调整，再将门扇安装上去。8）、门扇关闭后，缝隙应均匀，表面应平整。安装后的防盗门，规定门扇与门框搭接量不不不不大于10.0mm,框扇配合部位内侧宽度尺寸偏差不不不大于2.0mm,高度偏差不不不大于2.0mm,对角线长度之差不不不大于3.0mmm,门扇闭和后配合间隙不不不大于3.0mmm,门扇与门框之间的两侧缝隙不不不大于4.0mm,上侧缝隙不不不大于3.0mm,双扇门中缝间隙不不不大于4.0mm。9）、安装五金：安装门锁、执手及其他装置等，可按照五金的使用阐明书日勺规定进行安装，均应抵达各自的使用功能。10）、清理卫生：安装结束后，应随即将门框、门扇、和洞口周围的污垢等清擦洁净。门现场安装后及竣工前要自行检查与否有划伤，如发现及时修补，列出清单向总包提出。修补的地方，用保护薄膜做好防护措施，防止污染五金。连接方式墙体间隔50Omm处设置加强体，并预设连接件，门框与墙体每边预留15mm,水平面超过墙面IOmm（或按设计规定），并用膨胀螺栓将门框与墙体连接，门框周遍用发泡填充。安装中日勺注意事项a.洞口内预埋件日勺表面，应不低于洞口内墙面，以利连接。遇有个别低于墙面者，可以垫铁连接。b.不设门槛的钢质门，若门框内口高度比门扇高度大30mm者，则门框下端应埋入地面±0.00标高如下，不不不不大于20mmoc.堵缝发泡在凝固此前，不容许在门框上进行任何作业，以免砂浆松动裂纹，减少密封质量。d.门框堵塞的断热材料等必须严实。e.钢质门安装必须保证连接质量，以使钢质门与墙体牢固地结成一体。f.钢质门安装必须开关轻便，不能过松，也不可过紧。g安装后，用螺丝刀、将各部位五金件螺丝检查扭紧。h.安装好日勺钢质门，门框扇表面应平整，无明显凹凸现象。门体表面无刷纹、流坠或喷花、斑点等漆病。施工过程中的质量控制1、施工人员（安装工）应严格监控各道工序间的自检与互检，施工人员（安装工）在完毕目前工序的工作后须进行自检合格后转入下道工序，下道工序实行前，必须通过施工人员（安装工）检查（互检）合格后，方可继续施工，否则应立即返工，或告知有关检查人员处理;2、施工过程中，由有关检查人员根据工程的进度、重要性，安排工程巡检，必要时编制检查计划，对工程施工质量进行抽检，并做好记录，搜集不合格信息，发现不合格，以工作联络单或处理单形式，将不合格信息反馈到工程项目部及各有关部门，由责任部门及时协调纠正，必要时，执行纠正和防止措施控制程序。（4）、监控安装施工计划a.现场勘察：确定设备安装位置及已敷设管路的I走向、出口位置和预敷管管路的位置、敷设方式，根据现场状况做出施工准备。b.根据设计施工方案进行管线安装。c.设备安装及各系统接线。d.各系统调试。已交工资料整顿及验收。£组织甲方人员培训。详细工期可根据甲方实际规定进行。施工环节工程的施工重要分如下几步进行:检查预埋的信号管路也许在施工中出现的堵塞及打断等现象，将问题记录下来并及时交于预埋方进行处理。放线工作包括各系统的多种信号线待各项条件具有后，设备可进行安装。接线工作包括接智能化系统中各子系统的器材接线一切工作完后，可进行系统的全面调试。重要质量保证措施为了顺利迅速完毕智能化系统工程，我企业对该工程施工实行现场施工责任制及技术、质检一票否决制，工程进场施工后:委派1名施工管理员，其责任是全面负责材料组织、人员分派、各方协调、工程施工、安全监督、质量检查工作。规定施工员要严格按图纸及施工规范在保证安全、保证工期的状况下组织施工。同步，明晰各施工人员的责任，做到工程施工有据可查，使每个人的利益与工期及质量挂钩。指派1名监理工程师，其责任是定期和不定期的I对工地进行检查，对出现的技术、质量问题他们具有决定权，杜绝弄虚作假现象的发生。通过这样日勺双重保证体制，可使该工程的施工万无一失。也许发生的问题及对策a.施工配合施工前期或在工程施工中途，由于该项目波及面大，交叉施工将不可防止与其他单位发生磨擦，关键是善于沟通。我们认为，不管因何种原因出现此类问题，我司都会以大局为重，抱着合作日勺态度与有关方面配合，找到各方均可接受的措施处理难题。b.方案变更施工中也许会出现方案变更，如甲方提出方案变更规定，我司会积极配合。若我司在施工中发既有合理符合现场的!实际方案，我司会立即向甲方提出提议，并将方案变更日勺理由向甲方呈报，共同讨论变更的可行性，在征得同意支持后再进行方案变更，双方抵达共识确认后按新方案进行施工。C.监督管理在施工中，我司会积极配合有关单位，接受甲方、监理等部门的监督管理，对发现的!问题及时纠正，并提出处理措施，对产生的误会,耐心解释，求得谅解。d.工作支持我司在工作中本着互相尊重、积极沟通的原则，支持有关单位共同圆满完毕项目，不隐瞒问题，不推卸责任。已工期保证我司根据甲方工程实际规定，保证接到动工令后开始施工，保质、保量、按期顺利完毕项目各子系统工程。五.施工进度计划及保证进度的措施(1)、施工进度计划本协议项目施工工期初定为一个月，计划2023年月日正式动工，月日前竣工。详细进度计划安排如下：2023年_月_日至一_月_H一完毕，施工工期一天。2023年月日至月日完毕，施工工期天。2023年_月_日至_月_日一完毕，施工工期一一天。2023年月日至月日完毕，施工工期天。2023年_月_日至一_月_0_完毕，施工工期一_天。2023年_月_一日至一_月_日一一完毕，施工工期一一天。(2)、保证进度的措施为保证本协议工程按期竣工，我司从施工实际出发，按紧前不紧后的原则，运用网络图计划技术，制定了详细的施工计划，明确各重要工序的作业次序和完毕工程量的时间，并对完毕施工计划的人、财、物资源进行了周密的安排。1、安排施工计划时，留有一定的!机动时间，以防止天气、交叉施工、地方矛盾及其他不可预见原因对施工计划的影响。2、投入足够的设备和施工人员。本协议工程拟投入日勺设备和人员是富余并留有余地的。3、准备后备的设备和人员。一旦发生不可见原因，导致工期紧张，立即投入增长的设备及人员。4、确定关键路线，抓关键工作。本协议工程的关键工作为护栏工程。为此我司将合理的调配资源，使用先进日勺施工机械，采用科学的施工工艺，尽量缩短护栏工程日勺施工工期，保证整个工程工期。5、采用流水施工措施，组织有节奏、均衡、持续的施工。施工过程中，我们将组织施工人员每天进行工期分析，根据实际状况，调整作业计划，不停优化进度方案，尽量预见到施工中也许会出现的间题，准备对应的措施，缩短无效时间，加紧施工进度。6、保证施工设备完好。每天施工结束后，组织人员对设备检查和常规维护，发现问题及时修复，保证设备长期处在完好状态，杜绝由于设备故障导致工期延误。7、做好材料计划和供应工作，提前安排材料采购及加工生产，均衡组织材料进场，保证施工无后顾之忧。8、风雨无阻、顽强拼搏，保证每天施工进度。施工计划只能提前，不能迟延，特殊状况延误，千方百计采用措施，抢工挽回损失的工期。六.质量目的、质量管理体系及质量保证措施1、本协议项目的）质量目的!是：按建筑工程质量检查评估原则（JTJ07198）评估达优良等级，各分项工程评分95分以上，分项工程优良率100%,做到内在质量与外观质量的统一，创国优，争一流，抵达国内领先水平，为此本工程项目将推行全面质量管理，以保证质量，创优良工程。2、建立质量保证机构和三级六层次质量保证体系，绘制质量管理及控制流程图，保证质量保证机构日勺有效运作和对本工程质量的严格控制。详见质量保证机构图、质量保证体系图和质量管理及控制流程图3、质量保证措施、建立各级岗位责任制度和质量奖惩条例，规定责任全面、明确、详细、奖惩严明并与协议、业主的有关规定和技术原则与规范的规定相一致。、建立健全质量管理制度（1）平常汇报制度各施工队每天将质量与进度状况以施工日志形式上报项目经理部；项目经理部每3天将质量状况及工程进度以报表和文字阐明向驻地监理组和工程指挥部汇报。（2）质量事故汇报制度多种质量问题，一经发现，立即向驻地监理组和工程指挥部汇报。（3）工程例会制度项目经理部和各施工队均要建立工程例会制度，定期开会；时间：工程队每天一次，项目经理部每周一次；例会要做好准备，并有详细记录。（4）业务学习制度：运用雨天和晚上定期组织施工人员学习有关部颁技术规范和技术原则；工程指挥部有关施工技术、质量管理的文献；交流施工技术，总结推广好的施工经验等。（5）材料设备管理制度：严把材料质量，从源头抓起，派员驻生产单位专职检查；建立现场材料质量检查责任制，防止不合格品进入施工工序中；索要和承认每批原材料、半成品和成品的（质保单；加强设备的检查及维修管理，杜绝因设备的漏油导致对路面的污染。（6）工序管理制度：强化施工工序质量检查，上道工序质量不合格不准进入下道工序施工。、推行全面质量管理（1）质量保证日勺全面性，即把质量保证体系贯穿于整个工程施工日勺一直，包括选材定材过程、运送过程、施工过程和缺陷修复过程。a.把好材料关。护栏立柱、波形梁等关键性材料采用符合交通部部颁原则，经交通部交通工程检测中心检测合格，质量可靠、性能稳定日勺，并经监理和业主同意同意的产品。不合格品不准进入施工工序。b.把好施工关。正式动工前，认真组织好试验段的施工，以便总结经验，吸取教训，指导后续施工。动工后，严格按照图纸设计规定及施工技术规范和业主更改设计指令施工，并及时将在施工过程中出现时无法按图纸施工状况汇报业主，提出更改设计的合理化提议；提高测量放样的精确度及精度，施工中执行P、D、C、A工作循环法,不停总结提高。严格按规定的施工工艺次序进行施工，控制好每道工序、每个环节的质量，在每道工序未合格前不准进入下道工序施工，做到内在质量和外观质量0¾统一。c.把好缺陷修复关，包括各重要分项工程的调整及不能达标的缺陷修复；无法修复的进行更换；人为损坏的，在交工验收前其一切意外损失由我司负责维修或更新。(2)质量保证日勺全员性，即依托业主代表及监理，依托全体施工人员参与质量管理。a.认真履行协议，服从业主监督、指导、协调及管理。b.严格按监理程序办事，服从监理管理，与监理建立协调的工作关系。c.加强对施工人员日勺质量教育，努力增强其质量意识。d.成立QC小组，对质量问题进行攻关，提出质量改善措施。e.强化质量检测，包括对材料的检测和工程施工的I检测，做到自检、抽检、专检三结合，人人把好质量关。(3)质量保证日勺防止性。一项优质工程是通过严格管理、精心施工干出来的，不是检查出来的，因此质量保证必须把“事后把关”转移到“事先控制”上来，实行控检结合，以控为主的工作方针，把不合格工序消灭在其形成过程中。a.实行事先控制法，建立并贯彻工序各项质量控制措施，做到超前管理与超前控制，以工序质量保分项工程质量。b提高各层次、各系统工作质量，以工作质量保工程质量。c.整个工程施工过程中的一切环节都要加强质量管理，形成一种可以稳定干好每道工序的施工系统，以保证和提高工程质量。七.安全目的、安全管理体系组织及安全保证措施1.配电箱和开关箱设计：、施工现场实行三级配电二级保护及配电柜分箱和开关箱，二级保护及配电柜装设一级总漏电，分箱或开关箱设一级漏电。、总配电柜(箱)内装设有明显断开点的隔离刀闸和分路带短路保护的空气开关或熔断器以及漏电开关。、分箱内总开关用带过流保护的自动空气开关，分路开关用带熔丝的刀闸或漏电开关。、各台用电设备有各自专用开关箱，实行“一机一闸一漏一箱”制，严禁一闸多用。、合理选择漏电开关时脱扣整定电流及动作电流，开关箱内漏电开关的I漏电电流不不不大于30mA,动作时间不不不大于0.1So、所有配电箱、开关箱均编号并作出分路标识。2、安全目的：安全施工无安全责任事故。3、成立安全文明施工领导小组，设置专职安全员，构成安全管理网络。项目经理任领导小组组长，负第一责任。详见安全保证体系图。4、安全保证措施、加强安全文明教育，提高员工日勺安全文明意识，建立各级人员安全生产责任制度，明确各业务范围内的安全管理责任。、动工前进行安全交底，开展安全知识和安全技术培训，施工人员必须掌握安全技术知识及技能。、设置质量安全负责人警示牌，工程管理、技术人员佩带上岗证；特种作业人员必须持证上岗。、加大安全经费投入，配置安全设施，施工人员必须配置必要的劳动保护用品，衣着不整、穿拖鞋者不准上路施工。、在施工路段设置必要的标志、路栏及防护设施，夜间施工必须悬挂警示灯，并保证所有标志、路栏及防护设施齐全有效。、坚持布置、组织、检查施工的同步，布置、组织、检查安全的I三同步制度。、加强安全检查，发现安全隐患立即整改。、制定应急方案，发生事故时按应急方案进行抢险、急救，并按“三不放过”原则进行事故处理。八.文明施工及环境保护规划施工及环境保护管理尤为重要，文明施工及环境保护不仅体现了一种施工队伍的精神面貌，同步也反应了一种施工单位的管理水平，它直接影响到工程能否创优，因此“文明施工、环境保护”是创立优质工程的必要条件，其详细措施如下：1、加强文明施工、环境保护教育，把文明施工、环境保护放在与进度、质量、安全考核同等重要的（位置上。2、合理选择材料、机械、车辆的停放及堆放地，及时清理施工场地，杜绝占道装卸和乱停乱放。3、保护路面，文明施工。在施工结束时，应及时清理施工现场，做到完一段工程，创一段文明样板。4、加强环境保护。一般不在夜间施工，防止噪音扰民；建筑垃圾及时清理，不随意抛弃；混凝土搅拌废水，过滤沉淀后再排放；爱惜周围绿化，不损坏植被。
