门式钢管脚手架施工安全专项方案.docx

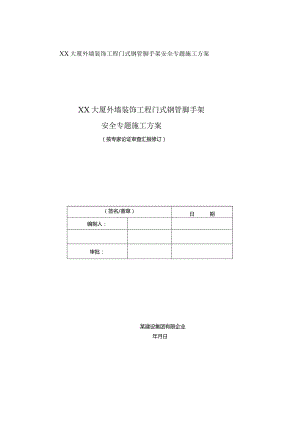

XX大厦外墙装饰工程门式钢管脚手架安全专题施工方案XX大厦外墙装饰工程门式钢管脚手架安全专题施工方案（按专家论证审查汇报修订）（签名/盖章）日期编制人：审批：某建设集团有限企业年月日1工程概况(1)XX大厦外墙装饰工程，该工程15层，建筑物总高度为48.1m。要对原墙面铲除，进行亮化妆饰。(2)本工程的地基土质为砂夹石回填扎实土，脚手架搭设在30OnIm义50mm的通长木垫板上，脚手架采用门式钢管脚手架。(3)脚手架搭设场地平整坚实，排水很好。(4)本市是雷区，施工期间也许会有雷雨大风，工地用电均采用地下管道输送。2重要编制根据H建筑施工门式钢管脚手架安全技术规范(JGJ128-2023)；2钢管脚手架扣件(GB15831-1995)；3钢板冲压扣件(JG3061-1999)；4直缝电焊钢管(GB/T13793)；5低压流体输送用焊接钢管(GB/T3092)；6建筑施工安全检查原则(JGJ59-99)；7建筑施工高处作业安全技术规范(JGJ80-91)o3危险源与有关措施详见实例中第3条危险源与有关措施的有关内容。4安全技术设计4.1一般规定（1）根据建筑施工门式钢管脚手架安全技术规范（JGJI282023）第条规定,落地门式钢管脚手架H勺搭设高度不合适超过表1的规定。施工荷载原则值EQK（KN/m2）搭设高度（m）3.0-5.0453.060表1落地门式钢管脚手架搭设高度（2）根据建筑施工门式钢管脚手架安全技术规范（JGJ128-2023）附录B规定，MF1219门架的计算可按下列表格（表2、表3、表4、表5、表6、表7）查取时。1一立杆；2一立杆加强杆;3一横杆；4一横杆加强杆门架几何尺寸（nin»）h:8()I(M)o193019001219I2(X)/75()SOOl1536155()杆件外役壁厚（nm）I42.0×2.548.0×3.5226.8×2.5¢26.8八2.5342.0×2.5648.0x3.54,26.8x2.526.8×2.5门架代号MFI219it：表中门架代号含义同现彳i行业标准门式钢管脚手架（J3J76）表2MF1219的门架几何尺寸及杆件规格扣件规格及重规格重B(kN/个)直角扣件JK4848、JK4843、JK43430.0135旋转扣件JK4848.JK4843.JK43430.0145表3扣件规格及重量门式脚手架用钢管截面几何特性钢管外径(nun)壁.厚(mm)践面积(cnr)截面惯性始(cm4)放而抵抗矩(cnr,)截面回转半径(Cm)48.03.54.X912.195.081.5842.72.43.046.192.9()1.4342.02.53.106.OX2.831.4034.02.22.202.791.641.1327.21.9151.j1.220.890.9026.S2.51.911.421.060.86表4门式脚手架用钢管截面几何特性一幅门架的稳定承载力设计值门架代号MEI219门架高度同(mm)19301900立杆加强杆高度/，I(nn)15361550立杆换算假面向转半径，(Cm)1.5251.652寸杆长细比久H45n14813545<H60m154140立杆稔定系数3H45m0.3160.37145<H60m0.2940.349钢材强度设计值/(NZnmr)205205门架稳定承载力H45m40.16(4.)0)74.38(7.59)设计值kN(tf)45m<60m37.37(3.81)69.97(7.14)表5板门架口勺稳定承载力设计值典型的门架、配件重(kN)名称单位代号垂趾(kN)门架棍MH2190.2241,1架相MEI2170.205交叉支撑副(18120.040水平架福H18100.165脚手板块Pl8050.184-连接棒个J2200.006锁臂副L70.0085固定底座个FSl(X)0.010可调底座个AS4000.035可谓托座个U4(X)0.045梯型架槁LF12120.133窄型架幅NF6170.122承托架楹IJF6I70.209梯子副SI8I90.272注：表中门架配件的代号同现行行业标准门式钢管脚手架(JGJ76)。表6经典的门架、配件重量轴心受压构件的稳定系数（p（Q235钢）A012345678901.0000.9970.9950.992().9890.9870.9840.9810.979().976IO0.9740.9710.9680.9660.9630.9600.9580.9550.9520.9492()0.947().9440.9410.9380.9360.9330.9300.927<).V240.9213()0.9180.9150.9120.9090.5)609)30.8990.8960.8930.889400.8W().8820.8790.8750.8720.8680.8640.8610.8580.855500.8520.8490.846O.H430.8390.8360.«320.8290.8250.822600.KIX(1.8140.81()U.8060.8020.7970.7930.7890.7840.779700.775(1.7700.7650.7600.7550.7500.7440.7390.7330.728«()0.722(1.7161).7100.704().6980.6920.6860.6X00.6730.667900.6610.654().6480.6410.63411.6260.61«0.6110.6030.595I(M)().5XK(1.58()0.5730.566().5580.5510.5440.5370.5300.523HO(1.516(1.5090.5020.4960.4890.4830.4760.4700.464().4581200.452(1.4460.4400.434().4280.4230.4170.4120.4060.4011300.3960.391().3860.3810.3760.3710.3670.3620.3570.3531400.349().3440.34(10.3360.332().3280.3240.32()0.316().312,-1500.30S0.3050.3010.2980.2940.2910.2870.2840.2810.2771600.2740.2710.26K0.2650.2620.2590.2560.2530.2510.2481700.2450.2430.2400.2370.2350.2320.2300.2270.2250.22318()0.2200.2180.2160.214().2110.2090.2070.2050.2030.20119()0.1990.1970.195(1.193().1910.1890.18«0.1860.1840.1822()00.1800.1790.1770.1750.1740.1720.1710.1690.1670.1662100.1640.1630.1610.1600.1590.1570.1560.L540.1530.1522200.1500.1490.1180.1460.1450.1440.1430.1410.1400.1392300.1380.1370.1360.1350.1330.1320.1310.1300.1290.12«2400.1270.1260.1250.1240.1230.1220.1210.12(»0.1190.11825()0.117表7轴心受压构件的稳定系数04.2构造规定平面布置门架跨距为0.75m,门架间距为1.2m,门架立杆距墙的距离为0.15m。立面布置脚手架侧立面和正立面构造规定详见图I、图2。h。一门架高度b一门架宽度图1门式脚手架侧立面图2门式脚手架正立面门架（1）门架跨距应符合现行行业原则门式钢管脚手架（JGJ76）的规定，并与交叉支撑规格配合。（2）门架立杆离墙面净距不合适不不大于150mm；不不大于150mm时应采用内挑架板或其他离口防护的安全措施。配件（1）门架的内外两侧均应设置交叉支撑并应与门架立杆上的锁销锁牢。（2）上、下板门架的组装必须设置连接棒及锁臂，连接棒直径应不不不大于立杆内径的12mm。（3）在脚手架的操作层上应持续满铺与门架配套口勺挂扣式脚手板，并扣紧挡板，防止脚手板脱落和松动。（4）水平架设置应符合下列规定：1）在脚手架口勺顶层门架上部、连墙件设置层、防护棚设置处必须设置；2）脚干架搭设高度HV45m时，沿脚手架高度，水平架应至少两步一设；当脚手架搭设高度H>45m时，水平架应每步一设；不管脚手架多高，均应在脚手架的转角处、端部及间断处的一种跨距范围内每步一队设;3）平架在其设置层面内应持续设置；4）当因施工需要，临时局部拆除脚手架内侧交叉支撑时，应在拆除交叉支撑的门架上方及下方设置水平架；5）水平架可由挂扣式脚手板或门架两侧设置H勺水平加固杆替代。6）底步门架H勺立杆下端应设置固定底座或可调底座。加固杆（1）剪刀撑设置应符合下列规定：1）脚手架高度超过20m时，应在脚手架外侧持续设置；2）剪刀撑斜杆与地面的倾角宜为45°60。，剪刀撑宽度宜为48m；3）剪刀撑应采用扣件与门架立杆扣紧；4）剪刀撑斜杆若采用搭接接长，搭接长度不合适不不不大于600mm,搭接处应采用两个扣件扣紧。（2）水平加固杆设置应符合如下规定：1）当脚手架高度超过20m时，应在脚手架外侧每隔4步设置一道，并宜在有连墙件的水平层设置；2）设置纵向水平加固杆应持续，并形成水平闭合圈；3）在脚手架的底步门架下端应加封口杆，门架rJ内、外两侧应设通长扫地杆；4）水平加固杆应采用扣件与门架立杆扣牢。转角处门架连接(1)在建筑物转角处的脚手架内、外两侧应按步设置水平连接杆，将转角处日勺两门架连成转角处脚F架连接I一连接钢管；2一门架；3一连墙件图3转角处脚手架连接(2)水平连接杆应采用钢管，其规格应与水平加固杆相似。(3)水平连接杆应采用扣件与门架立杆及水平加固杆扣紧。连墙件(1)脚手架必须采用连墙件与建筑物做到可靠连接c连墙件的设置除应满足建筑施工门式钢管脚手架安全技术规范第5.3.1第5.3.3条计算规定外，尚应满足表8%I规定。连墙件间距(m)脚手架搭设高度(m)基本风压u0(kNnr)连堵件的间距(m)I竖向,水平向一450.556.08.0>0.554.06.0>45表8连墙件间距(2)在脚手架的转角处、不闭合(一字型、槽型)脚手架的两端应增设连墙件，其竖向间距不应不不大于4.0mO（3）在脚手架外侧因设置防护棚或安全网而承受偏心荷载的部位，应增设连墙件，其水平间距不应不不大于4.0mo（4）连墙件应能承受拉力与压力，其承载力原则值不应不不不大于IOkN;连墙件与门架、建筑物的连接也应具有对应的连接强度。图4连墙件与墙体的连接采用膨胀螺栓做法通道洞口（1）通道洞口高不合适不不大于2个门架，宽不合适不不大于1个门架跨距。（2）通道洞口应按如下规定采用加固措施：当洞口宽度为个跨距时，应在脚手架洞口上方的内外侧设置水平加固杆，在洞口两个上角加斜撑杆(图5)；当洞日宽为两个及两个以上跨距时，应在洞口上方设置经专门设计和制作的托架，并加强洞口两侧於J门架立杆。通道洞口加固示意I一水平加固杆；2一斜撑杆图5通道洞口加固示意斜梯(1)作业人员上下脚手架於J斜梯应采用挂扣式钢梯，并宜采用“之”字形式，一种梯段宜跨越两步或三步。(2)钢梯规格应与门架规格配套，并应与门架挂扣牢固。(3)钢梯应设栏杆扶手。脚手板铺设规定详见实例一中条防电避雷措施的有关内容。安全网架设详见实例一中条防电避雷措施的有关内容。栏杆、挡脚板设置规定详见实例中条防电避雷措施的有关内容。防电避雷措施详见实例一中条防电避雷措施的有关内容。4.3脚手架设计与计算书基本参数(1)脚手架用途：装修脚手架；(2)脚手架搭设高度：H=48m；(3)脚手架距墙体距离：b2=150mm；(4)连墙件布置形式：2步3跨；(5)同步施工层数：n=1层；(6)施工均布荷载：Qk=2kN/m2；(7)门架型号：MF1219；(8)门架立(横)杆钢管：48X3.5；(9)门架加强杆钢管：巾26.8X2.5；(IO)门架步距：h=1950mm；(II)门架跨距：1=750mm；(12)地基承载力原则值：fgk=170KNm2(由甲方提供於J地基勘察汇报得知);(13)基础底面面积：=0.15m2o脚手架荷载计算与组合(1)静荷载原则值门架自重NGl=O.115Wm交叉支撑自重NG2=0.021kN/m连接棒自重NG3=0.003kN/m锁臂自重NG4=0.004kN/m水平架自重NG5=0.16923kN/m扣件自重NG6=0.03667kN/m底座自重NG7=0.00146kN/m脚手板自重NG9=0.01887kN/m窄形架自重NGll=O.12513kN/m梯子自重NG12=0.27897kN/m栏杆自重NG14=0.00846kN/m安全网自重NGl5=0.0375kN/m剪刀撑自重NG16=0.05111kN/m水平加固杆自重NG17=0.00459kN/m静荷载原则值NG=O.115+0.021+0.003+0.004+0.16923+0.03667+0.00146+0.01887+0.12513+0.27897+0.00846+0.0375+0.00846+0.00459=0.875kN/m（2）活荷载原则值NQ=（750÷1000）X（1219÷1000）×2=1.83kN（3）风荷载原则值计算Wk=0.7×z×s×Wo其中：wo基本风压，wo=0.45kN/m2UZ风荷载高度变化系数z=l.17Us风荷载体型系数Us=l.56经计算得到：风荷载原则值wk=0.7X1.17X1.56X0.45=0.57kNm%立杆的稳定性计算（1）作用于一根门架的轴向力设计值计算公式（不组合风荷载）N=1.2NgH+1ANq其中：NG静荷载原则值，NG=O.875kN/mNQ活荷载原则值，NQ=L83kNH脚手架U勺搭设百度，H=48mo经计算得到N=l.2÷0.875×48+l.4X1.83=52.96kN（2）作用于一根门架的轴向力设计值计算公式（组合风荷载）N=1.2NrH+0.851.4（NC+也”）G、QIOb其中：Wk风荷载原则值，Wk=O.57(kN/m)；Hl连墙件的竖向间距，Hl=3.9m；b门架的宽度b=1219mm1门架跨距1:75OmmH脚手架搭设高度H=48mNG静荷载原则值NG=0.875kN/mNQ活荷载原则值NQ=1.83kN经计算N=I.2X0.875X48+0.85X1.4×(1.83+2×0.57×750×3.92÷10×(1219÷1000)=53.85kN(3)作用于一根门架的轴向力设计值取上面计算中的大值N=53.85kNo(4)立杆的稳定系数计算长细比=kh0i=1.17×1950÷1.65÷10=138根据人查表7立杆的稳定系数=0.357(5) 一根门架的稳定承载力设计值Nd二Af其中：门架立杆Inl稳定系数；取小二0.357A一根门架立杆的截面面积，AM.89cm2：f门架钢材的强度设计值，f=205Nmm2o经计算得到：Nd=O.357X4.89×2×205÷10=71.57kN。作用于一根门架的轴向力设计值不不不大于一根门架的稳定承载力设计值71.57kN；故满足规定最大搭设高度计算(1)不组合风荷载时脚手架搭设高度计算-IANql<«1.2腌其中：A一根门架立杆的截面面积A=4.89cm2f门架钢材的J强度设计值f=205NZmm2NG静荷载原则值NG=0.875WmNQ活荷载原则值NQ=1.83kN门架立杆的稳定系数=0.357(由表7查得)经计算：Hs=0.357X(4.89÷10000)×(205×1000)-1.4×1.83÷(1.2×0.875)=65.73m(2)组合风荷载时脚手架搭设高度计算_阿一0.85X1.4(Nq+2%；/10/8)H弋=1.2乂其中：A一槁门架立杆的!截面面积A=4.89cm2f门架钢材的强度设计值f=205NZmm2门架立杆的稳定系数=0.357wk风荷载原则值wk=0.57WmNQ活荷载原则值NQ=1.83kNHl连墙件的竖向间距Hl=3.9mb门架的宽度b=1219mm1门架的宽度1=750mm经计算：Hs=0.357X(2×4.89÷10000)×205×l000-0.85×1,4×1.83+2×0.57×(750÷1000)×3.92÷10÷(1219÷1000)÷(1.2X0.875)=64.88m经计算得到，最大搭设高度Hs=60m连墙件的计算(1)风荷载产生的连墙件轴向力设计值计算Nw=L4Xwk×H1XLl其中：Wk风荷载原则值Wk=0.57kNm2Hl连墙件时竖向间距Hl=3.9m1.l连墙件的水平间距Ll=2.25m通过计算：Nw=1.4X0.57X3.9X2.25=7kN(2)风荷载及其他作用对连墙件产生的拉、压力设计值计算NC=NW+3其中：Nw风荷载产生的连墙件轴向力设计值Nw=7kN经计算得到：Nc=7+3=10kN风荷载及其他作用对连墙件产生的拉、压力设计值不不不大于等于扣件抗滑承载力设计值12kN,满足规定(3)连墙件的强度计算。=NcAn其中：An连墙件的净截面积An=4.89cm2Nc风荷载及其他作用对连墙件产生的J拉、压力设计值Nc=10kN通过计算：。=10×1000÷(2.01XlOO)=49.75Nmm2连墙件的强度不不不大于等于钢材强度设计值0.85X205=174.25kNm2,满足条件(4)连墙件的稳定性验算1)长细比计算其中：1连墙件长度1=400mmi连墙件回转半径i=4cm通过计算：入=400/4=100查表7得：=0. 588连墙件稳定系数由长细比人2)连墙件的稳定性计算A=2. 01 cm2其中：A门架立(横)杆截面面积ANc风荷载及其他作用对连墙件产生的拉、压力设计值Nc=IOkN连墙件稳定系数=0.588通过计算：。=10×1000÷(0.588×2.01X100)=84.60Nmm2连墙件的稳定性不不不大于等于钢材强度设计值0.85X205=174.25kNmm2,满足条件立杆的地基承载力计算(1)立杆基础底面的平均压应力计算P=N/A其中：A基础底面面积A=O.15m2N上部构造传至基础顶面H"J轴向力设计值N=71.57kN通过计算：p=71.57×1000÷(0.15X1000000)=0.48Nmm2(2)地基承载力设计值计算fg=kcXfgk其中：fgk地基承载力原则值fgk=170Nm2(根据甲方提供的地质勘察汇报)kc脚手架地基承载力调整系数kc=0.4(对碎石土、砂土、回填土应取0.4；对粘土应取0.5；对岩土、混凝土应取Lo)通过计算：fg=0.4×170=68Nmm2立杆基础底面的平均压应力不不不大于或等于地基承载力设计值68Nm2,故满足规定5施工规定5.1 施工准备技术准备物资准备详见实例中第条应急预案H勺有关内容。劳动组织准备（1）组织机构:（2）重要人员安排：1）施工员3人：重要负责脚手架搭设、拆除的技术指导。2）安全员1人：重要负责脚手架的安全工作。3）脚手架技术工人25人：根据进度需要，重要负责脚手架的搭设、拆除工作。4）其他配合人员10人，重要负责协助塔吊及操作人员门架、钢管、扣件等的运送工作。5.1.4施工现场准备施工场外协调详见实例中第条应急预案H勺有关内容。5.2 基础处理(1)搭设脚手架口勺场地平整坚实，并作好了排水，回填土地面分层回填，逐层扎实。(2)采用砂夹石回填扎实，门架立杆下用截面300X5Omm木垫板通长铺设。(3)基础上应弹出门架立杆位置线，垫板、底座安放位置应精确。5.3脚手架搭设(1)为加强脚手架安全稳定性，在转角处架设做法如图3。将转角处的两门架连成一体。(2)严禁使用不合格或不配套门架配件。(3)基础先弹出门架立杆位置线，并垫50mm厚、宽300mm、长200Onlnl垫板，底座安放要精确稳固。(4)脚手架整体搭设完、稳固后，再进行设置密且网全封闭施工。5.4脚手架拆除(1)脚手架经单位工程负责人检查验证并确认不再需要时，方可拆除。(2)拆除脚手架前，应清除脚手架上的材料、工具和杂物。(3)拆除脚手架时，应设置警戒区和警戒标志，并由专职人员负责警戒。(4)脚手架H勺拆除应在统一指挥下，按后装先拆、先装后拆的次序及下列安全作业的规定进行:1) 脚手架的拆除应从一端走向另一端、自上而下逐层地进行；2) 同一层的!构配件和加固件应按先上后下、先外后里的次序进行，最终拆除连墙件；3) 在拆除过程中，脚手架的自由悬臂高度不得超过两步，当必须超过两步时，应加设临时拉结；4) 连墙杆、通长水平杆和剪刀撑等，必须在脚手架拆卸到有关的门架时方可拆除；5) 工人必须站在临时设置的脚手板上进行拆卸作业，并按规定使用安全防护用品；6) 拆除工作中，严禁使用榔头等硬物击打。撬挖，拆下的连接棒应放人袋内，锁臂应先传递至地面并放室内堆存；7) 拆卸连接部件时，应先将锁座上的锁板与卡钩上的锁片旋转至启动位置，然后开始拆除，不得硬拉，严禁敲击；8) 拆下的门架、钢管与配件，应成捆用机械吊运或由井架传送至地面，防止碰撞，严禁抛掷。6脚手架质量检查与验收6.1 材质规定(1)门架及其配件的规格、性能及质量应符合建筑施工门式钢管脚手架安全技术规范(JGJ128-2023)口勺规定，并应有出厂合格证明书及产品标志。(2)周转使用的门架及配件应按建筑施工门式钢管脚手架安全技术规范(JGJI28-2023)附录A的规定进行质量类别鉴定、维修及使用。(3)水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等宜采用中42×2.5mm焊接钢管，也可采用48X3.5mm焊接钢管，其材质在保证可焊性的条件下应符合现行国标碳素构造钢(GB/T700)中Q235A钢的规定，对应的扣件规格也应分别为中42mm、中48mm或中42mm/48mm。(4)钢管应平直，平直度容许偏差为管长的1/500；两端面应平整，不得有斜口、毛口；严禁使用有硬伤(硬弯、砸扁等)及严重锈蚀的钢管。(5)连接外径48m钢管H勺扣件的性能、质量应符合现行国标钢管脚手架扣件(GB15831)的规定，连接外径42mm与48mm钢管的扣件应有明显标识并按照现行国标钢管脚手架扣件(GB15831)中的有关规定执行。(6)连墙件采用钢管、角钢等型钢时，其材质应符合现行国标碳素构造钢(GB/T700)中Q235A钢的规定。6.2 脚手架质量检查与验收门式脚手架的检查与验收应严格按照建筑施工门式钢管脚手架安全技术规范(JGJ128-2023)中第7.4款验收及建筑施工安全检查原则(JGJ59-99)表-3门型脚手架检查评分表，所列项目和施工方案规定的内容进行检查。填写验收记录单，并由施工单位重要负责人、安全员、监理签字后，方能交付使用。7安全管理与平常维护详见实例一中第7条安全管理与平常维护的有关内容。8应急救援预案
