辽宁《预应力混凝土管桩基础技术规程》（征求意见稿）.docx

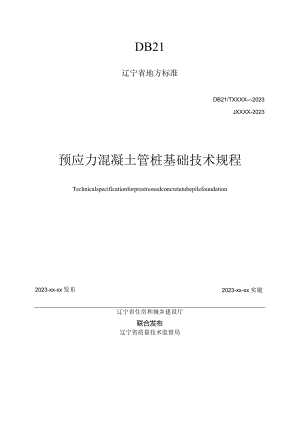

DB21辽宁省地方标准DB21/TXXXX2023JXXXX-2023预应力混凝土管桩基础技术规程Technicalspecificationforprestressedconcretetubepilefoundation2023-xx-xx 实施2023-xx-xx发布辽宁省住房和城乡建设厅联合发布辽宁省质量技术监督局根据辽宁省市场监督管理局关于印发2022年度辽宁省工程建设地方标准立项计划的通知（辽住建202220号）的要求，由辽宁省建筑设计研究院有限责任公司对辽宁省地方标准预应力混凝土管桩基础技术规程DB21/T1565-2015进行修订。本次修订由辽宁省建筑设计研究院有限责任公司和建华建材（辽宁）有限公司负责主编，会同相关设计、科研、施工图审查、质量监督、管桩制作和施工单位共同组成编制组参加编写。在修订过程中，在广泛调查研究的基础上认真总结了省内外使用预应力混凝土管桩的经验，对近年来出现的预应力管桩新桩型、施工新工艺进行了梳理和总结，扩大了管桩的应用范围。在静载试验和专项研究分析的基础上，对管桩的水平承载力、复合地基承载力等的计算参数进行了调整。对在DB21/T1565-2015版实施过程中发现的不合适的条文进行了调整，并与相关的现行国家、行业标准进行了协调。本规程共10章，9个附录。主要内容：总则，术语及符号，基本规定，材料与分类，岩土工程勘察，管桩基础设计，管桩复合桩基础设计，管桩复合地基，施工，质量检测与验收等。本规程修订的主要技术内容是：1 .重新定义预应力混凝土管桩，增加“方箱形截面管桩”及“厚壁式管桩“桩型；2 .增加“管桩复合桩基础设计”、“管桩复合地基”两章；3 .增加“管桩可用于地上基础设施”的规定；4 .增加“桩身混凝土防腐要求及防腐措施”；5 .增加“新增桩型的承载力计算方法”6 .增加“高频液压振动锤沉桩”和“植入法”沉桩方法；7 .调整“管桩的材料和分类”；8 .调整“沉桩工艺系数”；9 .修改”桩侧土水平抗力系数的比例系数m值”；10 .修改“附录呐容。1总则12术语和符号22.1 术语22.2 符号43基本规定64材料与分类94.1 材料94.2 分类95管桩基础的岩土工程勘察115.1 一般规定115.2 勘察报告126管桩基础设计146.1 一般规定146.2 桩基计算176.3 构造要求277管桩更合桩基础设计297.1 水泥土劲性复合桩297.2 机械成孔劲性复合桩318管桩复合地基338.1 一般规定338.2 设计339管桩基础施工359.1 一般规定359.2 管桩的堆放及吊运389.3 液压式静力压桩机具399.4 锤击式打桩机具409.5 静力压桩419.6 锤击打桩449.7 高频液压振动锤沉桩459.8 植入法沉桩469.9 截桩及缺陷桩处理4710质量检测和工程验收4910.1 桩身及桩尖的检查和检测4910.2 压桩过程中的工程质量检查和检测5010.3 打桩过程中的工程质量检查和检测5210.4 植桩过程中的工程质量检查和检测5310.5 成桩质量检测5410.6 验证与扩大检测5710.7 工程验收58附录A管桩的结构形式、桩身配筋及力学性能表59附录B按桩顶水平位移控制的单桩水平承载力特征值计算表82附录C管桩的尺寸允许偏差及检验方法87附录D管桩的外观质量88附录E选择静力压桩机参考表89附录F选择打桩锤参考表90附录G静力沉桩施工记录表91附录H静压桩竖向抗压极限承载力与终压力的经验关系公式93附录I锤击沉桩施工记录表94附录J植入法沉桩施工现场记录表96本规程用词说明99引用标准名录100附：条文说明1021总贝!1.0.1为了在先张法预应力混凝土管桩（以下简称管桩）设计与施工中贯彻执行国家的技术经济政策，做到安全适用、技术先进、经济合理、确保质量、保护环境，制定本规程。1.0.2本规程适用于辽宁省建筑工程管桩的勘察、设计、施工、质量检测和工程验收，其他工程中采用管桩时可参考使用。1.0.3管桩基础设计，应根据桩基基础设计等级、岩土工程勘察资料、结构类型、施工条件、工程造价及使用要求等因素，做到因地制宜、方案优化。1.0.4管桩施工，应根据设计要求、地质条件、环境保护要求，选择施工方法和施工机械，采取措施避免挤土效应对邻近建筑物产生影响。1.0.5管桩的设计和施工应相互配合,应考虑施工方法及沉桩深度对单桩承载力的影响,共同研究,及时对桩的承载力和桩数作出必要的调整。1.0.6管桩的设计、施工与验收，除应符合本规程外，尚应符合建筑与市政地基基础通用规范GB55003.建筑地基基础设计规范GB50007.建筑桩基技术规范JGJ94等国家、行业及辽宁省现行有关标准、规范的规定。2术语和符号2.1 术语2.1.1 预应力混凝土管桩prestressedconcretetubepiles（becalled"tube-pile“below）采用离心和预应力工艺成型的圆环形截面或方箱型截面的预应力富强混凝土桩,统称为管桩。2.1.2 管桩基础tube-pilefoundation由沉入土（岩）层中的管桩和连接于桩顶的承台共同组成的建（构）筑物基础。2.1.3 静力压入法methodofstaticpressingofpile利用压桩机把管桩压入地基土中的一种施工方法，简称静压法。2.1.4 弓I孔沉桩法methodofpenetratingpileinapredrilledhole预先用钻机在桩位处钻孔，然后将桩体放入孔内，再用静压或锤击沉桩的作业法。2.1.5 复压methodofrepeatedpressing静压桩施工终压后，经间隔一段时间再次施压的作业法。2.1.6 抱压式液压压桩机holdtypehydraulicpressingpilemachine通过液压式传力机构抱住桩身向下施压的一种静压桩施工机械，由桩架、行走机构、液压机构、导向夹持机构和配重等部件组成。2.1.7 终压标准controlstandardoffinalpressing为满足静压桩设计要求而确定的终止压桩施工的控制措施和条件。2.1.8 终压力值finalpressurevalue达到终压控制标准而终止压桩时的最后压桩力。2.1.9 锤击贯入法hammer-drivingmethod利用打桩设备（柴油锤或液压锤）的锤击能量将桩沉入土（岩）层一定深度的施工方法。2.1.10 4攵锤标准conditionforstopinghammering将桩端打至设计要求时终止锤击的施工控制条件。2.1.11 最终贯入度finalset采用锤击打桩终止锤击时的贯入度。2.1.12 喂桩Pileloading将静压桩吊入压桩机夹持机构的一道施工工序的俗称。2.1.13 送桩tube-pilefollowing沉桩过程中，借助送桩器将桩顶沉至地面以下一定深度的施工工序。2.1.14 管桩劲性复合桩strengthcompositetube-pile水泥土或混凝土与预应力混凝土管桩相复合的一种桩型。2.1.15 植入法methodofplantingpile预先用钻机在桩位处钻孔或采用搅拌、旋喷成桩，然后将管桩植入其中的施工方法。2.1.16 填芯混凝土fillingconcretefortube-pilehead灌填在管桩顶部内腔的混凝土。2.2.1 抗力和材料性能fc管桩混凝土轴心抗压强度设计值；fn填芯混凝土与管桩内壁的粘结强度设计值；钢筋的抗拉强度设计值；fpy管桩预应力钢筋的抗拉强度设计值；农a单桩第i层土（岩）的侧阻力特征值；夕Pa单桩的端阻力特征值；Ra单桩竖向抗压承载力特征值；Rha单桩水平承载力特征值；Rm桩身的抗弯承载力设计值；RP管桩桩身结构竖向抗压承载力设计值；Rla单桩竖向抗拔承载力特征值；cc管桩混凝土有效预压应力值：Ec管桩桩身混凝土的弹性模量；Pjnux桩身抱压允许压桩力。2.2.2 作用和效应Fk相应于荷载效应标准组合时，作用于桩基承台顶面的竖向力；Gk桩基承台及承台上土自重标准值；GP桩身自重；Hk相应于荷载效应标准组合时，作用于承台底面的水平力；Hik相应于荷载效应标准组合时，作用于任一根桩桩顶的水平力；MXk、Myk相应于荷载效应标准组合时，作用于承台底面、通过群桩形心X、y轴的弯矩;M相应于荷载效应基本组合时的单桩弯矩设计值；N修正后的标准贯入击数；型一实测的标准贯入击数：Q相应于荷载效应基本组合时的单桩竖向力设计值；Qk相应于荷载效应标准组合时的轴心竖向力作用下任一根桩的竖向力;Qik相应于荷载效应标准组合时的偏心竖向力作用下第i根桩的竖向力;Qt相应于荷载效应基本组合时的单桩竖向拔力设计值；Rk相应于荷载效应标准组合时，作用于单桩顶部的竖向拔力：Quk单桩竖向极限承载力标准值。2.2.3 几何参数A管桩截面面积；Aa预应力钢筋的公称截面面积；Ap桩端面积；As管桩内孔连接钢筋总公称截面面积；Ao管桩截面换算面积；D管桩外直径；Di管桩内直径；dp预应力钢筋在管桩横截面上的分布圆直径；h管桩入土深度；hb一桩端进入土深度：I管桩横截面惯性矩；1.单节桩长；1.a桩顶填芯混凝土深度；I,管桩穿越第i层土（岩）的厚度；Wp桩身外周长：Wpn管桩内孔圆周长。2.2.4 计算系数c成桩工艺系数；Ai抗拔摩阻力折减系数。3基本规定3.0.1管桩的结构形式、桩身配筋及相关参数宜符合本规程附录A的规定。3.1 .2管桩适用于低桩承台中的基桩、劲性复合桩中的劲性桩和复合地基中的增强体等受压为主的构件；也可作为支挡桩、地面以上电力设施、交通设施等压弯或纯弯为主的竖向承重构件。当管桩作为压弯或受弯为主的竖向承重构件时，应进行正截面承载力、斜截面承载力和裂缝控制计算。3.2 .3岩土工程勘察报告有关管桩选用的评价应包括下列内容：1评价管桩应用于该场地的适宜性；2当场地中存在孤石、坚硬夹层、障碍物、岩洞、土洞和构造断裂等不良地质条件时，评价沉桩可行性并提出可行的沉桩方法或替代施工方案。3.0.4管桩可穿越各类软土、素填土、可塑状态黏性土、粉土、松散及稍密的砂土,进入硬塑或坚硬状态黏性土、中密及中密以上砂土、碎石土、强风化岩及中风化极软岩一定深度。当需穿过硬土层或进入硬土层较深时，应通过现场沉桩试验确定其适用性。当沉桩施工遇到以下情况时，宜选用引孔沉桩或植入法沉桩：1影响桩身质量、邻近建（构）筑物、地下管线的正常使用和安全时；2当遇到密实的砂土、碎（卵）石土等硬土夹层，桩端难于沉到设计标高时；当存在下列地质条件不宜采用或慎用管桩：1当遇到坚硬岩、较硬岩层或遇到漂石、孤石时：2桩端持力层为遇水易软化且埋藏较浅的风化岩层；3基岩面上没有合适持力层的岩溶地层。3.0.5管桩基础设计等级划分为三个设计等级，管桩基础设计时应按建筑桩基技术规范JGJ94的规定确定设计等级。3.0.6管桩用作摩擦型桩时，其长径比不宜大于100：管桩用作端承型桩时，其长径比不宜大于80：当管桩穿越厚度较大的淤泥及淤泥质土或可液化土层时，其长径比不宜大于50,且应考虑桩身的稳定及其对承载力的影响。3.0.7管桩的耐久性应满足设计使用年限的要求。3.0.8地基土和地下水对管桩的腐蚀性等级，应按现行国家标准混凝土结构耐久性设计标准GB"50046、岩土工程勘察规范GB5002K和工业建筑防腐蚀设计规范GB50046等有关规定确定。3.0.9管桩混凝土及桩身防腐要求应符合表3.0.9-1和表3.0.9-2的规定。表309-1管桩混凝土防腐要求混凝土最低强度等级最大水胶比抗港等级钢筋最小保护层厚度(mm)CL-I含量(%)械含量(kgm3)胶材最小用量(kgm3)C800.35P12350.063.0430注：I表中所列要求为设计年限为50年，设计使用年限为100年时的材料要求应专项论证。2处于现行混凝土结构设计规范规定的环境等级为二a、二b、三a、三b时，最外层钢筋的混凝土保护层最小厚度分别不应小于20mm、35mm、40mm、50mmo表3.0.9-2管桩桩身防腐要求腐蚀性介质和强度等级保护措施和要求SO24CLPH值强中弱强中弱强中弱电通量(C)8001000可8001000"J500800可提高桩身抗硫酸盐等级KS150KS120不不不混凝土耐0.85>0.85防防防腐蚀性能氯离子迁移系Drcm护<4.07.0护护(10l2m2s)3.0.10当管桩桩身防腐不满足本规程表3.0.9-2规定的防腐指标要求时，应采取相应措施进行防护，并应符合表3.0.10的要求。表3.0.10管桩桩身防护要求保护措施和要求腐蚀性介质和强度等级SO24CLPH值强中弱强中弱强中弱1、增加钢筋混凝土保护层厚度(mm)105可不防护>105可不防护10>5可不防护2、表面涂刷防腐蚀涂>500>300>500>300>500>300层厚度(m)注：1本表适用于设计使用年限为50年，桩基础所处的地下水、土的腐蚀介质主要为硫酸盐、氯盐和酸环境。当其他腐蚀介质或PH20时，以及设计使用年限为100年时，防护措施应专项论证。2桩身混凝土材料可根据防腐蚀要求，采用抗硫酸盐硅酸盐水泥、也可在普通水泥中掺入抗硫酸盐的外加剂、矿物掺合料、钢筋阻锈剂。3管桩不得单独采用亚硝酸盐类的阻锈剂。4在中、强腐蚀环境中，预应力混凝土管桩有效壁厚不应小于95mm。5桩身涂刷防腐蚀涂层的长度，应大于污染土层的厚度。6当有两类以上腐蚀性介质同时作用时，应分别满足各自防护要求，但相同的防护措施不叠加。3.0.11管桩基础应减少接桩数量，接头宜位于非污染土层中，可采用焊接或机械接桩、位于污染土层中的桩接头，接桩钢零件应涂刷防腐蚀耐磨涂层或增加钢零件厚度，其腐蚀裕量不小于2mm,也可采用热收缩聚乙烯套膜保护。3.0.12当管桩的表面涂有防腐蚀涂料时,在估算单桩承载力时,可不计入涂层范围内的桩侧阻力。3.0.13管桩的其他防护尚应符合现行国家标准工业建筑防腐蚀设计规范GB50046的规定。3.0.14管桩用混凝土的耐久性能试验方法应符合现行国家标准普通混凝土长期性能和耐久性能试验方法标准GB/T50082的有关规定。3.0.15处于环境类别一类、二类的管桩，受弯时，裂缝控制等级为二级；桩身轴心受拉时，裂缝控制等级为一级。处于环境类别三类及以上的管桩，裂缝控制等级为一级。3.0.16管桩的施工监控应保证桩身完整、无损伤、沉桩方法的选用应根据具体的地质情况、工程特点、场地施工条件以及挤土、施工振动、噪声等对周边环境和安全影响等因素确定。3.0.17管桩的施工前宜在现场进行沉桩工艺试验、当采用锤击法施工工艺时，宜同时进行沉桩工艺监测。3.0.18抗震设防区管桩基础的勘察、设计尚应符合建筑抗震设计规范GB50011的有关规定。4材料与分类4.1 材料4.1.1 本标准所用管桩为采用高压蒸汽养护工艺养护的、桩身混凝土强度等级为C80的富强或C105的超高强预应力混凝土桩。4.1.2 管桩用原材料要求应符合现行国家标准先张法预应力混凝土管桩GB13476,及现行行业标准预应力混凝土管桩技术标准JGJ/T406-2017的规定。4.2 分类4.2.1 管桩按桩身混凝土强度等级分为高强、超高强预应力混凝土管桩：按壁厚分为薄壁式、标准式、厚壁式管桩；按截面形式分为圆环形、方箱形截面桩。管桩桩型分类如下：表4.2.1管桩桩型分类品种混凝土强度等级代号型号预应力混凝土圆环形截面桩C80PHCA、AB、B、C厚壁式预应力混凝土圆环形截面桩C80PHCtkANAB、B、C厚壁式超高强预应力混凝土圆环形截面柱C105PHCtsA、AB、B、C预应力混凝土方箱形截面桩C80PHSAsAB>B厚壁式预应力混凝土方箱形截面桩C80PHStkA、AB、B厚壁式超高强预应力混凝土方箱形截面桩C105PHStsA、AB、B混凝土薄壁空心圆环形截面桩C80PHCtnA、AB混凝土薄壁空心方箱形截面桩C80PHStnA、AB4.2.2 PHC桩按外径可分为30Omm、40Omm、50Omm、60Omm、70Omm、80Omm、IooOmm、120Omm等。PHCs、及PHCts按桩径分为400mm、500mm、600mm；PHCtn按桩径可分为300mm、400mm、500mm等。4.2.3 PHS>PHSS和PHSIS桩按边长可分为300mm、350mm、400mm、450mm>500mm、550mm、60Omm等，PHSm桩按边长可分为300mm、350mm、40Omm等。4.2.4 管桩按有效预应力值大小分为A型、AB型、B型和C型，其对应混凝土有效预压应力值宜分别为4MPa、6MPa>8MPa和IOMPao4.2.6 每节管桩均应明确标记其品种、规格、型号及长度，标记示例为：品种PHC、外径500mm、壁厚IoOmm、AB型、长度12m的预应力高强混凝土管桩标记为：PHC500AB100-I21,5管桩基础的岩土工程勘察1.1.1 一般规定5.1.1 管桩工程岩土工程勘察除应严格执行工程勘察通用规范GB55017的有关规定外，尚应符合国家、行业和地方有关推荐性标准的要求。1.1.2 详细勘察阶段管桩工程岩土工程勘察，应符合下列规定：1勘探孔间距对端承型桩(含嵌岩桩)宜取12m24m;对摩擦型桩及免合地基宜取2035m,当相邻两个勘察孔揭露出的桩端持力层层面坡度大于10%或持力层起伏较大、地层分布复杂时，应根据具体工程条件适当加密勘探孔。2复杂地质条件下的一柱一桩基础应按柱列线布置勘探点，并宜每柱设一勘探点；3控制性勘探孔宜为勘探孔总数的1213,控制性勘探孔的深度应满足下卧层验算和地基变形计算深度，抗震设防区，勘探孔深度尚应满足液化判别及场地类别判定要求，一般性勘探孔的深度应达到预计最大桩端平面以下3D5D(D为桩外径)，且不少于3m,大直径桩不少于5m。在上述规定勘探深度范围内遇基岩或厚层密实碎石土等稳定地层时，勘探孔深度可适当减小；4山区管桩工程勘察时，应查明岩层风化程度、基岩面起伏情况、破碎带和软弱夹层的分布情况；岩溶地区尚应查明岩溶发育情况及有无影响管桩稳定的临空面；5在勘探深度范围内的每一地层，均应采取试样进行室内试验或选用有效原位测试方法进行原位测试。6地表水、地下水及勘探深度内的每一地层均应采取试样进行腐蚀性评价。1.1.3 管桩基础勘察的原位测试宜优先采用静力触探获取设计参数、当采用采用标准贯入试验或重型动力触探击数获取设计参数时。实测击数应按下式修正：N6y5(N)=aN5(Nl)(5.1.3)式中：N63.5修正后的动力触探击数；N修正后的标准贯入试验击数；a杆长修正系数。按表5.1.3取值；N3实测动力触探击数；N'实测标准贯入试验击数。表5.L3杆长修正系数1杆长（m）269121518212430405080a10.910.860.820.780.750.710.680.620.530.460.385.2勘察报告5.2.1 管桩工程的岩土工程勘察报告应根据任务要求、工程特点和地质条件等情况编写。5.2.2 管桩工程详细勘察报告应包括以下内容：1拟建工程概况2勘察目的、任务要求和依据的技术标准；3勘察方法和勘察工作布置；4场地地形、地貌、地层、地质构造、岩土性质及其均匀性；5场地各岩土层的物理力学性质；提供设计所需的岩土参数；6地下水类型、稳定水位其变化幅度、需要控制地下水时提供相关水文地质参数；7场地地表水、地下水、土对管桩的腐蚀性评价；8可能影响工程稳定性的不良地质作用和对工程危害程度的评价；9场地的地震效应评价；10场地稳定性和适宜性评价；11管桩工程评价12结论与建议；13相关图表。5.2.3管桩工程评价应包括下列内容：1提供管桩基础、劲性桩基础或复合地基设计及施工所需的岩土参数；2建议桩端持力层，对于残积土、风化岩持力层应分析其均匀性、遇水软化特性对管桩承载性能的影响3对存在欠固结土、大面积堆载、回填土、自重湿陷性黄土的场地，分析产生负摩擦的可能性及其影响效果；4沉桩可行性分析、挤土效应、振动影响分析，对沉桩可能遇到的风险以及施工对环境影响,提出设计、施工应注意的问题；5提出管桩工程检测及施工监测的建议。6管桩基础设计1.1.1 一般规定6.1.1管桩基础设计应具备下列基本资料：1符合本规程第5章规定的岩土工程勘察报告；2建筑场地的总平面图、建筑物地下室或首层建筑结构平面图；3建筑场地与环境条件，包括地上及地下管线、地下构筑物的分布，可能受压桩、打桩影响的邻近建筑物和构筑物的地基及基础情况，施工机械进退场及现场运行条件，防振、防噪音要求；4建筑物上部结构类型及荷载大小、分布及性质，生产工艺设备对基础沉降及水平位移的要求；5抗震设防的有关资料；6可选用的管桩规格、接头形式及供应条件；7沉桩设备性能及其对地质条件的适应性。6.1.2管桩应按下列原则选用：1抗震设防烈度为8度及以上地区，不应选用A型桩，不宜选用AB型桩；2基础设计等级为甲级的管桩基础和抗拔桩不应选用A型桩,不应选用直径30Omm的管桩;3当管桩作为复合地基中的增强体时，可选用A型桩，也可选用薄壁型桩；4在地下水或地基土对混凝土、钢筋和钢零部件有弱、中、强腐蚀的环境下应用的管桩基础工程，不应选用A型桩，同时应按本规程3.0.9条、3.0.10条规定根据不同的腐蚀性等级采用相应的防腐措施。6.1.3管桩的布置应满足下列要求：1管桩的最小中心距应符合表6.1.4-1的规定；表6.1.41管桩的最小中心距桩基情况桩的最小中心距独立承台内桩数超过30根，大面积群桩，桩周为饱和粘性土4.5D独立承台内桩数超过30根，大面积群桩，桩周为非饱和粘性土4.0D独立承台内桩数超过9根，但不超过30根；条形承台内排数超过3排3.5D其他情况3.0D注：I桩的中心距指两根桩横截面中心点之间的距离:2当采用“引孔沉桩”或其他减少挤土效应的措施时，管桩的母小中心距可适当减小，但不得小于30D.2单桩或单排桩宜直接布置于柱、墙等竖向构件之下；当采用多桩或群桩时，宜使桩群承载力合力点与其上竖向构件长期荷载作用的合力作用点相重合；3同一结构单元宜避免同时采用摩擦桩和端承桩。当受条件限制必须采用时，则应估算其可能产生的差异沉降对上部结构的影响，必要时应有相应的加强措施；4选定桩长时，桩的接头数量尚应符合本规程第6.3.4条规定，同一承台内50%以上的接头不宜处在同一平面上；5桩端全截面进入持力层深度，对于黏性土、粉土、砂土、全风化、强风化软质岩等，不宜小于2D,对于碎石土、强风化硬质岩等，不宜小于1D。当存在软弱下卧层时，桩端以下持力层厚度不宜小于5D；6同一承台的桩数不宜少于2根；当不多于2根桩时，应加强承台间的拉结。单桩承台应沿两个方向设置拉梁，两桩承台应至少在短轴方向设置拉梁；7管桩基础设计等级为丙级的多层建筑、底框架砌体房屋，可采取一柱一桩的布桩方式，但桩长应不小于6m,桩径不宜小于500mm,不应采用A型桩，桩顶应设桩帽和双向拉梁，拉梁在平面内应形成闭合框格。拉梁下做砂土垫层，拉梁两侧填土夯实，压实系数不小于0.94,拉梁截面和配筋应做到强梁弱柱，拉梁配筋连续贯通，梁端箍筋加密，梁侧配置不小于P14150的腰筋。6.1.4在满足桩最小中心距要求的前提下，单个承台下多桩及群桩基础总的承载力特征值可视为各单桩承载力特征值之和。6.1.5 管桩基础设计应根据承载能力和变形控制的要求进行下列计算或验算：1根据桩基的使用功能和受力特性进行桩基的竖向承载力计算和水平承载力计算；2对于承受水平荷载大的管桩进行桩身正截面和斜截面承载力验算；3计算承台内力并验算其承载力；4对以下建筑物的管桩基础应进行沉降验算：1）设计等级为甲级的管桩基础；2）体型复杂、荷载不均匀或桩端以下存在软弱土层的设计等级为乙级的管桩基础；3）摩擦型桩基。5当桩端持力层下存在软弱下卧层时验算软弱下卧层的承载力；6对管桩基础设计等级为甲级且水平荷载较大或水平位移要求严格时，应作桩基水平变位验算；7根据裂缝控制等级，进行桩身抗裂验算；8管桩承受拔力时，进行抗拔承载力验算。6.1.6 单桩竖向极限承载力标准值应通过单桩静载荷试验确定。且应符合下列规定：1设计等级为甲级、乙级的管桃基础，以及地质条件较复杂的管桩基础，应在施工前采用单桩静载荷试验确定，在同一条件下的试桩数量不应少于3根，并应符合下列规定：1）试桩的规格、长度及地质条件应具有代表性；2）试桩应选在地质勘探孔附近；3）试桩施工条件应与工程桩一致。2初步设计阶段可结合原位试验参数和工程经验参数综合估算单桩竖向承载力特征值。6.1.7 对于承受水平荷载大的管桩基础，应通过现场单桩水平静载荷试验确定单桩水平承载力特征值。试验宜采用单向多循环加载法或慢速维持荷载法，按现行行业标准建筑基桩检测技术规程JGJlO6执行。6.1.8 管桩应按下列规定进行受拉应力验算：1对于裂缝控制等级为一级的管桩，在荷载效应标准组合下混凝土不应产生拉应力，应符合下式要求：%-4e0（618-1）2对于裂缝控制等级为二级的管桩，在荷载效应标准组合下混凝土受拉边缘的应力不应大于混凝土轴心受拉强度标准值，应符合下式要求：5九（6.1.8-2）式中：%荷载效应标准组合下桩身混凝土正截面法向拉应力（Nm?）；Ope管桩桩身截面混凝土有效预压应力（Nm?）；力混凝土轴心抗拉强度标准值（Nmn）。6.2桩基计算6.2.1 对于一般建筑物和受水平力较小的高大建筑物且桩径相同的多桩或群桩基础中，单桩桩顶作用力按下列公式计算：1轴心竖向力作用下偏心竖向力作用下2水平力作用下(6.2.1-3)式中：尸k相应于荷载效应标准组合时，作用于桩基承台顶面的竖向力(kN)；Gk桩基承台及其上覆土自重标准值(kN)：Qk相应于荷载效应标准组合时，轴心竖向力作用下任一单桩的竖向力(kN)；同一承台中的桩数；0k相应于荷载效应标准组合时，偏心竖向力作用下笫i根桩的竖向力(kN)；Mxk、Myk相应于荷载效应标准组合时，作用于承台底面、通过桩群形心X、y的弯矩(kNm);X、%第i根桩至桩群形心的y、X轴线的距离(m)；法一相应于荷载效应标准组合时，作用于承台底面的水平力(kN)：”ik相应于荷载效应标准组合时，作用于任一根桩桩顶的水平力(kN)。6.2.2 单桩竖向承载力计算应符合下列表达式：1不考虑地震作用效应组合的标准值：轴心竖向力作用下(6.2.2-1)偏心竖向力作用下，除满足式(6.2.2-1)外，尚应满足:Qi12R.(6.222)2考虑地震作用效应组合的标准值：轴心竖向力作用下QkWL25&(6.2.2-3)偏心竖向力作用下，除满足式(622-3)外，尚应满足：Qi15凡(622-4)式中：兄一单桩竖向承载力特征值(kN)；QikmaX相应于荷载效应标准组合时偏心竖向力作用下单桩最大竖向力(kN)。6.2.3 承受竖向拔力的管桩基础，应按下式验算单桩的抗拔承载力QkRa(6.2.3)式中：Rk相应于荷载效应标准组合时，作用于单桩桩顶的竖向拔力(kN)；单桩竖向抗拔承载力特征值(kN)。6.2.4 以单桩竖向抗压静载荷试验确定单桩竖向承载力时，单桩竖向抗压承载力特征值Ra应按下式计算：R,=(6.2.4)K式中：QUk单桩竖向极限承载力标准值(kN)；K安全系数，取K=2。6.2.5 当根据静力触探原位试验结果确定管桩单桩竖向承载力几时，可按现行行业标准建筑桩基技术规范JGJ94规定的方法进行估算。6.2.6 当根据地基土的物理力学指标与承载力参数之间的经验关系估算单桩竖向抗压承载力特征值凡时，可按下式估算：Ra=ZqSia4+pgpa4p(6.2.6)式中p桩身周长(m)；如a管桩第i层土(岩)的侧摩阻力特征值(kPa),可按表6.2.6-1取值；人一管桩穿越第i层土(岩)的厚度(m),当桩端持力层为N63545的软岩层且其进入深度大于4D时按4D取值计算；gpa管桩的桩端阻力特征值(kPa),可按表626-2取值;%)管桩第，层土(岩)的端阻力修正系数，可分别按表6263的经验值取用;AP桩端面积(m)当为开口型桩尖时仍按封口型桩尖的水平投影面积计算。表6.2.6/管桩侧摩阻力特征值4*桩侧土岩土状态侧摩阻力特征值qua(kPa)填土M13512345678q”a值IOIl121314151617淤泥质土天然含水量W(%)857565554535米加值9IO11121314黏性土液性指数Il>1.00.750.500.250-0.25性值162430364248粉土天然孔隙比e1.0().90.80.70.60.50.4小山值14182125283538M1355101520253035>40粉、细砂依利值2332394551586370中、粗砂26364354647687100砾砂3957688092102112125碎石类土44637790102115127140极软岩2534404652586370软岩405566778797105115注：1对于尚未完成自重固结的土类，不计算其恻摩阻力:2Ma为修正后的重型动力触探锤击数：3对于粉砂、细砂土层，标贯击数N与重型动探击数Ng的关系：可按经验公式N635=5.86InN-8.42换繇表626-2管桩桩端阻力特征值Qpa桩端土岩土状态端阻力特征值qpa(kPa)黏性土液性指数Il0.70.60.50.40.30.20.1opa值60()900120014(X)1660189021002300粉土天然孔隙比e1.00.90.80.70.60.50.40.3qp&值46069093011601400163018702100NG355101520253035405060粉、细砂qps值2480268028202970310032303330343036803820中、粗砂3450410045605010539056205800597064906750砾砂426048(X)52205610597063306600686076308000碎石类土4650525057406240667070307270747081308500极软岩1300230028903350373041104440477055606000软岩1900300037604320471049305110530057606000注：I岫S为修正后的重型动力触探锤击数:2对于粉砂、细砂土层，标贯击数N与亚型动探击数岫,5的关系：可按经验公式%5=586lnN-8.42换乱表6.2.6-3管桩桩端阻力特征值pa土层埋深修正系数P桩端土岩土状态桩端入土深度L(m)o20黏性土l=0.701.001.60粉±e=.o-o.31.001.60粉、细砂35=5601.001.56中、粗、砾砂fe35=5601.001.33W赶N635=5601.001.13极软岩M35=5601.001.04软岩N635=5601.001.07注：系数p可根据深度L值内插使用。6.2.7 对于轴向受压的预应力管桩，当不考虑管桩压屈影响时,桩身混凝土强度验算应符合下列规定：Qefc(6.2.7)式中：Q相应于荷载效应基本组合时的单桩竖向压力
