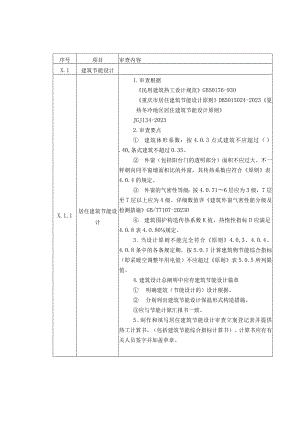

序号项目审查内容X.1建筑节能设计X.1.1居住建筑节能设计1 .审查根据民用建筑热工设计规范GB50176-93O重庆市居住建筑节能设计原则DB5015024-2023夏热冬冷地区居住建筑节能设计原则JGJ134-20232 .审查要点 建筑体形系数：按4.0.3点式建筑不应超过（）.40,条式建筑不超过0.35。 外窗（包括阳台门的透明部分）面积不应过大。不一样朝向同不窗墙面积比的外窗，其传热系数应符合原则表4.0.4的规定。 外窗的气密性等级：按4.0.716层应为3级，7层至7层以上应为4级。详细数值详建筑外窗气密性能分级及检测措施GB/T7107-2023O 建筑围护构造传热系数K值，热惰性指标D应满足4.0.8表4.O.80规定。3 .当设计原则不能完全符合原则4.0,3、4.0.4、4.0.8条中的各条规定期，按5.0.1计算建筑物节能综合指标（即采暖空调整年用电量）不应超过原则表5.0.5所列限值。4 .建筑设计总阐明中应有建筑节能设计篇章 明确建筑（节能设计的）设计根据。 分别列出建筑节能设计保温形式构造措施。应与节能计算汇报书一致。5 .制作和填写居住建筑节能设计审查立案登记表并提供热工计算书。（包括建筑节能综合指标计算书）。计算书应有有关人员签字并加盖单章。X.1.2公共建筑节能设计1 .审查根据民用建筑热工设计规范GB50176-93o公共建筑节能设计原则GB50189-2023o2 .审核要点围护构造传热系数和遮阳系数限值应符合原则表4.2.2-4规定值。 屋面：K0.70 外墙（包括非透明幕墙）：K1.0 （其中外墙日勺传热系数为包括构造性热桥在内日勺平均值） 底面接触室外空气系数0加架空或外挑楼板Kl.O0 地面及地下室外墙热阻限值应21.2（夏热冬冷地区） 外窗（包括透明幕墙）单一朝向不一样学墙面积比的传热系数K及遮阳系数SC,应满足原则表4.2.-4规定。建筑每个朝向B¾窗（包括透明幕墙）墙面积比均不应不小于0.7时。当窗（包括透明幕墙）墙面积比不不小于04时，玻璃（或其他透明材料）的可见光透射比不应不不小于0.4。详原则4.2.4条规定。屋顶透明部分的面积不应不小于屋顶总面积的20%,详原则4.2.6条规定。外窗B可启动面积不应不不小于窗面积B¾30%。外窗的气密性不应低于建筑外窗气密性分级及其检测措施GB/T7107-2023日勺4级。透明幕墙的气密性不应低于建筑幕墙物理性能分级GB/T15225规定的III。3 .当不能满足原则4.2.2、4.2.4、4.2.6条文的规定期，必须按原则4.3节0规定进行权衡判断。4 .建筑设计总阐明应有建筑节能设篇章明确建筑（节能设计）设计根据。分别列出建筑节能设计的保温形式构造措施。应与节能设计汇报书一致。5.制作和填写公共建筑节能设计审查立案登记表和热工计算书（包括权衡判断计算书）。序号项目审查内容X.2采暖,通风与空气调整X.2.1强制性条文1.采暖通风与空气调整设计规范GB50019-2023第3.1.9条、第4.第11条、第6.2.1条、第6.2.15条、第6.6.3条、第7.L5条、第7.3.4条。2.公共建筑节能设计原则GB50189-2023第5.L1条、第条、第5.4.3条、第5.4.5条、第5.4.8条、第5.4.9条。X.2.2空调逐项、逐时冷负荷计算书1.公共建筑节能设计原则GB50189-2023表3.0.1-2空气调整系统室内计算参数、条文阐明3.0.2、表3.0.2设计新风量、B.0.6人员密度、B.0.7电器设备功率。2.计算、校对、审核人员签字完整。3 .计算软件名称与版本。4 .围护构造k值与窗户遮阳系数应符合项目审查立案登记表内容。5 .多种房间计算书房间编号应在图纸中反应；或房间名称应在计算书中反应。6 .以制冷系统为单位按房间列出计算最大小时负荷的明细表。X.2.3设计深度1 .与否包括下列内容：D设计阐明书。2）设计图纸。3）重要设备表。2 .与否符合建筑工程设计文献编制深度的规定。X.2.4总阐明与否包括下列内容：1 .列出公共建筑节能设计原则GB50189-2023o2 .设计范围及设计分工，3 .室内，外设计参数，4 .空调总面积、计算冷负荷和热负荷，5 .空调冷，热源及其参数，6 .空调风，水系统简述及必要0气流组织阐明，7 .过渡季全新风运行措施，8 .执行公共建筑节能设计原则GB50189-20235.3.27,需阐明水泵扬程经计算确定。9 .监测与控制措施，10 管道及保温材料0选择。X.2.5设备表与否符合下列规定：1 .公共建筑节能设计原则GB50189-2023中的5.4.3、5.4.5、5.4.8和5.4.9的规定，应于设备规格栏中明示。2 .公共建筑节能设计原则GB50189-20235.3.26同步需注明组合式空调机组或新风机组的风机全压、余压及风机能效限定值。风机能效限定值执行通风机能效限定值及节能评价值GB19761-2023o3 .公共建筑节能设计原则GB50189-20235.3.27同步需注明：水泵能效限定值应执行清水离心泵能效限定值及节能评价值GB19762-2023O4 .对一体化机组，应阐明水泵机外扬程。5 .房间负荷计算应与末端选择相适应。6 .制冷设备容量选择应与系记录算负荷相适应。7 .选择末端时，采用排风热回收装置时能力扣除。X.2.6设计图纸与否包括下列内容：1.图例，水系统流程图，平面图。X.2.6.1平面图与否包括下列内容：1 .空调，冷热源机房设备位置，末端设备位置、风口位置，设备编号等。2 .空调风管平面图。3 .空调水路或冷媒管路平面图。X.2.6.2系统图与否包括下列内容：1 .机房系统图。2 .大型，复杂工程的楼层系统图。X.2.6.3剖面图与否包括下列内容：1.大型，复杂工程空调管道交叉复杂处的局部剖面图及大风管日勺重要标高和管径，序号项目审查内容X.3采暖，通风与空气调整X.3.1强制性条文1.采暖通风与空气调整设计规范GB50019-2023第3.1.9条、第4.4.11条、第4.9.1条、第6.2.1条、第1 .2.15条、第6.6.3条、第7.L5条、第7.3.4条。2 .住宅建筑规范GB50368-2023第10.2.2条。3 .重庆市居住建筑节能设计原则DB50/5024-2023第6.0.2条，第6.0.5条。X.3.2空调逐项、逐时冷负荷计算书L户式中央空调应提供计算书（按最大户型和最小户型）。2 .计算、校对、审核人员签字完整。3 .计算软件名称与版本。4 .围护构造k值与窗户遮阳系数应符合项目审查立案登记表内容。X.3.3设计深度10.与否包括下列内容：1）设计阐明书。2）设计图纸。3）重要设备表。2.与否符合建筑工程设计文献编制深度的规定。X.3.4总阐明与否包括下列内容：4 .列出重庆市居住建筑节能设计原则DB50/5024-2023o5 .列出住宅建筑规范GB50368-2023o6 .设计范围及设计分工。IL室内、外设计参数。12 .空调总面积、计算冷负荷和热负荷。13 .空调冷，热源及其参数。14 .户式中央空调，需阐明水泵扬程经计算确定。X.3.5设备表与否符合下列规定：1.住宅建筑规范GB50368-2023第10.2.2条日勺规定，应于设备规格栏中明示。2.对一体化机组，应注明水泵机外扬程。X.3.6设计图纸与否包括下列内容：1.图例，水系统流程图，平面图。X.3.6.1平面图与否包括下列内容：2 .空调，冷热源设备位置，末端设备位置、风口位置，设备编号等。3 .空调风管平面图。4 .空调水路或冷媒管路平面图。序号项目审查内容X.4.1电气照明节能X.4.1.1强制性设计条款建筑照明设计原则GB50034-2023第条LPD的现行值复核。住宅建筑规范GB50368-2023第条。X.4.1.2照明光源选择GB50034-2023第条第5款规定：一般状况下，室内外照明，不应采用一般白炽灯；且单灯功率不应不小于IoOW（除GB50034-2023第和条规定外）。GB50034-2023第条第4款规定：一般照明场所不适宜采用荧光高压汞灯；更不应采用自镇流荧光灯高压汞灯。（注1）对高度较高的工业厂房，应根据生产照明环境FJ使用规定，采用金卤灯或高压钠灯以及大功率细管经荧光灯。GB50034-2023第条第1款规定：直管荧光灯不“宜”选用40W荧光灯（粗管中38un）此“宜”条款应理解为“应”条款。直管荧光灯应选用T8细管36W；T5细管28W节能荧光灯。（注2）商店营业厅，宜采用细管径直管荧光灯、紧凑型荧光灯或小功率的金属卤化物灯。X.4.1.3灯控方式与否符合电气节能规定。住宅公共部位0照明，应采用节能自熄开关控制。对应急照明也可采用节能自熄开关控制，但对应急照明必须具有应急时自动点亮0措施。X.4.1.4照明灯具效率设备材料明细表中，设计应标明所选用日勺灯具效率。否则难于操作。X.4.2电气设备节能X电气设备选择配电变压器，设计与否选择空载损耗和短路损耗小的节能变压器。配电变压器时负荷率，不应太高。宜为经济负荷率B=85%左右。X.4.2.2无功功率赔偿与否采用了提高功率因数COS中0措施。低压供电时，集中或就地设置静电电容器对无功功率进行赔偿，使C0S达90%以上。X.4.2.3配电变压器设置位置与否靠近负荷中心。注1：荧光高压汞灯，其光效在4060LmW光效低；自镇流荧光灯，其光效为16-30LmW,其光效更低。2：粗管（38mm）40W荧光灯，其光效约为4563Lmm2,光效低;T8细管（26un）36W节能荧光灯，其光效为93100LmW;T5细管（中16mm）28W节能荧光灯，其光效为104LmW以上。序号项目审查内容X.5.1给排水节能设计X.5.1.1节能设计1 .审查根据：住宅建筑规范GB50368-2023o建筑给水排水设计规范GB50015-2023O主管部门对初设中给排水节能设计的意见。2 .设计原则 第条住宅应充足运用城镇给水管网压力直接供水，住宅给水压力值根据GB503688-2023,第条规定：给水点压力不应不不小于0.05Mpa,入户管欧|给水压力不应不小于0.35MPa0 高层建筑各分区压力值根据GB50015-2023第条规定，最低卫生器具配水点处的静压不适宜不小于0.45MPao 冷却循环水系统B选择按GB50015-2023第条规定，应能使循环系统0¾余压充足运用。 按GB50015-2023第条规定，冷却塔设计计算日勺0.应与服务地区空调等级设计的0.相吻合。 给水加压泵选用按GB50015-2023第条规定应在水泵高效区内运行。集中热水供应系统日勺热源宜选运用工业等热度、地热和太阳能，GB50015-2023第条。应选用冷效高、能源省，噪声低的冷却塔GB50015-2023第条。应选用热率高，换热效果好，节能省地的加热设置GB50015-2023第条。3 .设计深度规定设计总阐明中应阐明市政供水压力，最不利点给水所需压力，消防所需压力。应阐明高层建筑分区值及详细分区。应阐明每一分区生活最大小时用水量，若采用变频给水设备应阐明设计秒流量。应阐明循环水系统的使用性质如：空调机组冷却水循环系统，工艺设备冷却循环系统，游泳池、水景I付循环系统等。应阐明每个循环系统日勺循环水量，设备进出口温差及所需压力当地气象参数.o应阐明热水系统所采用的热源，热水最高日用量及设计小时耗热量。应在材料表中标明所选用设备的型号规格和技术参数，如水泵的流量（应注最大最小流量），扬程（最高最低）、功率、效率，冷却塔的水量、功率，热水机组型号，制水用量等，以供审查时校核。X.5.1.2节水1 .审查根据住宅建筑规范GB50368-2023o建筑给水排水设计规范GB50015-2023O节水型生活用水器具CJ164-2023o主管部门对初设中给排水节能设计的意见。2 .设计原则节水器具应符合CJ164-2023规定：a）节水型水咀应满足CJ164-2023第条规定，即在0.IMpa,DN15mm下最大流量不不小于0.15LS<>b）感应水咀应符合CJ164-2023第条规定，即应在2S内自动止水。c）延时自闭水咀应符合CJ164-2023第条，每次给水量不不小于1L/S,给水时间46S。e）节能便器符合CJ164-2023第条规定，每次冲洗用水量不不小于6L/S。f）节水便器冲洗阀符合CJ164-2023第条即水压0.3MPa时大便器冲洗阀，一次冲水量6-8L,小便器冲洗阀一次冲水量2-4Lo 水表设置应满足GB50015-2023第条第条，GB50368-2023第条规定。 根据GB50015-2023第条，水景、游泳池水宜循环使用。3.设计深度设计根据中应有节水型生活用水器具CJ164-2023o 设计阐明中应强调采用的节水卫生器具其性能满足CJ164-2023规定。 小区、厂区、建筑物日勺进户管上应设总水表。 住宅每户，公共建筑各用水点，工厂各用水部门均应设水表计量。 住宅的水表应在户外便于管理日勺地方集中设置。绿化洒浇用水，水景及多种循环系统的补给水应设水表计量。水景、游泳池及工艺设备冷却用水应循环使用，应有有关的循环系统设计图。水池、水箱应设置水位监控系统，设置溢流报警水位防止长时间溢流。(9)热水系统应保证干管和立管中的热水循环，减少使用前日勺低温水挥霍。在工厂设计中有条件时采用复用水系统。民用建筑节能设计基本明确的几种问题（建筑专业）1、民用建筑的分类：按GB50352-20233.1.1民用建筑按其使用功能可分为居住建筑和公共建筑两大类。居住建筑一一供人们居住使用日勺建筑。公共建筑一一供人们进行多种公共活动的建筑。根据上述定义，从建筑节能设计的角度可细化为：居住建筑：住宅（含公寓式住宅）、宿舍、附设在住宅内的幼托、老年公寓。公共建筑：办公、科研、商业服务、文化、纪念、观演、体育、交通、医疗、学校（除宿舍外）、园林、独立建造的幼托建筑等。地下建筑根据使用功能可分别考虑：a.作为地下商场及娱乐场所，有采暖空调功能的按公共建筑计。重要应考虑地下室侧墙和地面的热阻及顶板（注意防潮、换气）。b.作为车库、设备用房、库房日勺，因其使用条件和建筑原则与一般民用建筑有较大差异，不考虑建筑节能设计。2.工业建筑中波及到时车间端头的生活间、办公楼、综合楼等分别按下列状况考虑建筑节能设计。由于车间的生活间，多数底层是为车间服务的工具间、设备间及出口等,上部为车间管理和技术服务用房，所占面积体积比例较小，可以暂不考虑建筑节能设计。独立的办公楼、综合楼、宿舍等，应分别按公共建筑、居住建筑进行建筑节能设计。3 .吊层由于重庆的地形特点，在建筑设计中，吊层状况时有出现。吊层中有部分外墙紧贴挡土墙，计算体形系数时，此部分外墙不必计入外墙面积，但要核算侧壁热阻。若不紧贴，留有空间，应计算外墙表面积。4 .底部楼板的界定首层架空（无外围护构造）的二层楼板，有地下室且地下室为自然通风、排烟B车库，设备用房的首层楼板，应按底部自然通风的架空楼板考虑。有地下汽车库，但车库为机械排烟和通风0¾,居住建筑可按楼板考虑；公共建筑由于无楼板性能规定，但有地面热阻规定，应按地面考虑。有地下室，地下一层或地下一、二层为商业用房的，居住建筑不考虑底板I向节能措施。有地下室，地下一层或地下一、二层为商业用房，而地下二层或地下三层为车库的，地下一层或地下二层日勺底楼板应按地面考虑。5 .上部为住宅B商住楼、综合楼有商业网点的按居住建筑考虑节能设计。上部为住宅，下部及裙房为商业或其办公、娱乐等用房时，应分别按公共建筑和居住建筑的节能原则进行设计。6 .小区建筑中多栋建筑，原则上应分别进行节能设计计算，若某几栋，平面、立面、层数，开窗及朝向等均同样，可只算其中一栋。但若朝向不一样，虽然其他都同样，应分别计算。7 .窗的J物理性能应按GB/TXXXX-2023确定。阐明：上次讨论中对上述4的争论较大，鉴于在培训学习时，曾讲到过此方面的规定，从建筑节能日勺实际状况出发，将此内容又细化，请再次考虑，故暂又列入。施工图审查中碰到的共性问题及疑难问题暖通空调专业（征求意见稿）二。六年三月1.处在地下层的J柴油发电机储油间的J通风设计柴油发电机房的J储油间等附属房间，应设置排风装置。排风管可并入机房的排风系统，但在接至储油间日勺排风支管上应设70关闭B防火阀。承担柴油发电机房储油间独立日勺或合用日勺系统排风机应采用防爆型风机。1.阐明根据高层民用建筑设计防火规范GB50045-95（2023年版）8.5.3.2条和民用建筑设计防火规范（报批稿）10.3.12条第3款，穿越储油间的隔墙和楼板处的排风管上应设置防火阀。根据技术措施暖通空调动力（2023年版）4.5.1条第5款，柴油发电机房储油间日勺通风量不不不小于3次日勺换气量。根据技术措施防空地下室（2023年版）4.3.8条“柴油发电机房的储油间等附属房间，应设置排风装置。排风管可并入电站的排风系统，但在接至储油间的排风支管上应设防火阀人民防空地下室设计防火规范GB50038-20235.7.7条“柴油电站0¾储油间应设排风装置。排风换气次数不应不不小于每小时5次，接至储油间日勺排风管道上应设70关闭日勺防火阀轻柴油为丙A类液体,闪点应在60C以上，不过，由于国内实际油品供应状况,闪点低于原则数值的现象存在，故规定排风机应采用防爆型风机。当采用合用排风系统时，考虑通风运行停止期间较长，会发生柴油蒸气的积聚,导致风道内柴油蒸气浓度增长，同步注意到国内出既有商品柴油闪点低于60C的现象时有发生。2023年，国家质检总局对轻柴油产品质量进行了国家监督抽查,产品抽样合格率为77.5%。问题之一是部分产品闪点不合格。闪点是柴油安全性能B重要指标，闪点过低将对柴油贮存的J安全性带来极大的隐患，因此国标严格规定柴油B¾闪点值为，55。但在抽查中，有4个批次产品闪点项目不合格，占不合格产品总数B44.4%,其中闪点最低B产品测定值仅为17,比原则值低38o因此为保证通风系统启动时日勺安全，仍规定排风机应采用防爆型风机。2. 处在地下层燃气直燃澳化锂冷（热）水机组和燃气热水机组机房的通风设计2.1 燃气直燃溟化锂冷（热）水机组和燃气热水机组机房，应有独立的机械通风系统。风机应选用防爆型。事故通风装置应与可燃气体探测器联锁。机械通风装置应设置导除静电B接地装置，通风量应符合下列规定：1机房的正常通风量，应按换气次数不不不小于6次/h确定；2机房房0事故排风量，应按换气次数不不不小于12次/h确定；3机房时送风量应为排风量与燃烧所需空气量之和；4燃气调压间持续排风量不应不不小于每小时3次换气，事故排风量不应不不小于每小时12次换气；2.1 阐明根据下列规范或手册规定确定本条。根据锅炉房设计规范GB50041-92第13.3.6条设在其他建筑物内B燃气锅炉间，应有每小时不少于3次日勺换气量。换气量中不包括锅炉燃烧用风量。安装在有爆炸危险房间内I向通风装置应防爆。第13.3.7条燃气调压间等有爆炸危险的房间，应有每小时不少于3次的换气量。当自然通风不能满足规定期，应设置机械通风装置，并应用每小时换气不少于8次的事故通风装置。通风装置应防爆。根据民用建筑设计防火规范（报批稿）强条10.3.17条燃油、燃气锅炉房，应有良好的自然通风和机械通风设施。燃气锅炉房应选用防爆型B事故排风机。设置机械通风设施时，其机械通风装置应设置导除静电日勺接地装置，通风量应符合下列规定：2燃气锅炉房的正常通风量，宜按换气次数不不不小于6次/h确定；3燃气锅炉房的事故排风量，宜按换气次数不不不小于12次/h确定。根据技术措施暖通空调动力（2023年版）4.1.33条燃气、燃油直燃型澳化锂冷（热）水机组日勺机房，应有良好日勺自然通风和机械通风设施。设置机械通风设施时，其风量应符合下列规定：1燃气直燃机房B¾通风量，宜按换气次数不不不小于6次/h确定。2燃气直燃机房的事故排风量，宜按换气次数不不不小于12次/h确定。根据设备专业建筑设计技术细则（2023年版）17.4.3条3（1）1燃气锅炉间、燃油直燃机房的通风量，不应有不不小于每小时6次换气，事故排风量不应不不小于每小时12次换气；3（1）3）锅炉间、直燃机房B送风量应为排风量与燃烧所需空气量之和；3（2）燃气调压间持续排风量不应不不小于每小时3次换气，事故排风量不适宜不不小于每小时12次换气；4.事故通风装置应与可燃气体探测器联锁。5.有爆炸危险的房间的通风设备应防爆。2.2 燃气直燃澳化锂冷（热）水机组和燃气热水机组机房，机组后B烟道上，均应装设防爆门或防爆膜，防爆门和防爆膜直径不应不不小于20OnInb防爆门的位置应有助于泄压和防止危及人员安全。两台或两台以上机组共用烟道时，至总烟道的每个支烟道上应设置闸板或蝶阀，并在闸板或蝶阀上应有直径不不不小于15mm的孔洞。机组排烟烟道按壁面温度300C考虑，烟道外壁应设置隔热层。2.2阐明根据下列规范或手册规定确定本条。根据锅炉房设计规范GB50041-92第条燃油、燃气和煤粉锅炉后的烟道上，均应装设防爆门。防爆门的位置应有助于泄压，当爆炸气体有也许危及操作人员安全时，防爆门上应装设泄压导向管。根据技术措施暖通空调动力（2023年版）9.11.4条第3款在轻易积聚烟气B烟道处应设置泄爆口，。泄爆口材料可用0.3mm铝合金板或5mm厚石棉板。第4款应设置防止倒风的装置。第6款至总烟道日勺每个支烟道上应设置闸板或蝶阀，并在闸板或蝶阀上应有直径不不不小于15mm的孔洞。根据设备专业建筑设计技术细则（2023年版）21.2.12条第11款燃油、燃气锅炉后烟道的转弯烟室和易受炉内爆炸波冲击部位应装设防爆门，防爆门和防爆膜直径不应不不小于20OnInb防爆门B位置应有助于泄压和防止危及人员安全。3建筑专业根据汽车库,修车库,停车场设计防火规范GB50067-97第5.3.3条，在汽车坡道出入口设置了防火卷帘时，当电气专业采用了防火卷帘分段延时下降控制时，直接邻接汽车坡道出入口日勺防烟分区，可运用对外通道进行自然补风。不与汽车坡道出入口邻接的防烟分区，仍应同步设置进风系统,且送风量不适宜不不小于排烟量的50%o3 .阐明根据汽车库,修车库,停车场设计防火规范GB50067-97第8.2.7条，汽车库内无直接通向室外的汽车疏散出口的防火分区，当设置排烟系统时,应同步设置进风系统,且送风量不适宜不不小于排烟量日勺50%。4 .当车库面积不不小于W2023m2时，假如车库内最远点距自然排烟口的水平距离超过30m时，对该超过30m区域，应设置机械排烟系统。5 .阐明根据为民用建筑设计防火规范（报批稿）9.2.4条“自然排烟口距该防烟分区B¾水平离不应超过30m。”根据技术措施暖通空调动力（2023年版）4.1.6条“自然排烟口，。排烟口距该防烟分区最远点的水平距离不应超过30m。”6 .地下汽车库的通风系统的风机当采用单速轴流式风机时，则应于通风系统中风机进出口设置消声装置。5.阐明单速轴流式风机的噪声数值偏高，A声级多为80dB左右，故应采用消声措施。6.排烟系统B¾风机当采用柜式离心风机时，应设置于专用日勺风机房内。6 .阐明根据重庆市建筑工程消防验收规范DB50/201-20237.3.12条“正压送风机、排烟风机可采用排烟轴流风机或一般离心风机，安装在室内的一般离心风机应设专用机房J7 .建筑内风管穿越变形缝隔墙处B¾两侧应设防火阀,无隔墙B变形缝处可不设防火阀，同步，穿越无隔墙的变形缝处应采用防火软接。8 .阐明根据高层民用建筑设计防火规范GB50045-95（2023年版）8.5.3条条文解释图26,体现的是风管穿越变形缝隔墙处的两侧应设防火阀的做法。显然，当该处无隔墙，实际是同一防火分区空间，此时，两侧就无需设置防火阀。9 .高层建筑地下一,二层,其楼梯间及合用前室应设置机械加压送风系统。当使用性质不属于大型商业建筑时，地下二层B地面与室外出入口地面高差不不小于10m,处在地下层独立的楼梯间及合用前室可采用贴建竖井+可启动外窗日勺自然排烟设施，自然排烟的开窗面积应符合高层民用建筑设计防火规范GB50045-95（2023年版）8.2.2条规定；贴建竖井的截面积应不不不小于开窗面积。8阐明按照重庆市大型商业建筑设计防火规范（报批稿）大型商业建筑（单层建筑面积25000或总建筑面积215000m2）0楼梯间及合用前室均应设置机械加压送风系统。对于Iom的划分认定，参照高层民用建筑设计防火规范GB50045-95（2023年版）8.2.2条8.2.2.5款规定，对净空高度不不小于12m的中庭可采用自然排烟的方式。10 当机械加压送风系统附加压送风管需穿越有火灾危险的房间或走道进入送风竖井、或穿越防火墙时，应在竖井处、防火墙处设置70关闭aJ防火阀。11 阐明本条是执行高层民用建筑设计防火规范GB50045-95（2023年版）8.5.3条的规定。10.当机械加压送风系统承担楼层数两层及以上时，防烟楼梯间及其前室、合用前室的机械加压送风量应由计算确定，或按高层民用建筑设计防火规范GB50045-95（2023年版）8.3.2条附表确定，并应按两者中较大值确定。当机械加压送风系统承担楼层数为一层时，防烟楼梯间及其前室、合用前室日勺机械加压送风量应由计算确定，或按高层民用建筑设计防火规范GB50045-95（2023年版）8.3.2条日勺表列数值二分之一确定，并应按两者中较大值确定。人防工程则应执行人民防空工程设计防火规范GB50098-98（2023年版）6.2.1条规定。10.阐明高层民用建筑设计防火规范GB50045-95（2023年版）8.3.2条加压送风量确定期，对于20层如下取启动门B数量n=2。地下楼层数为一层时，人民防空工程设计防火规范GB50098-98（2023年版）对人民防空地下室仍采用启动门的数量n=2（一进一出）。11.加压风机B¾风量根据高层民用建筑设计防火规范GB50045-95（2023年版）8.3.2条规定确定。11 .阐明防烟楼梯间、前室计算机械加压送风的送风量时，已经反应有漏风附加率b=0.12,故与否选择风机仍应再附加，按照高层民用建筑设计防火规范GB50045-95（2023年版）8.3.2条附表注，只是对防火门日勺漏风量综合考虑时，可以附加。考虑到对消防产品的严格管理，不另行提出新日勺风量附加规定。12 .有关防火阀的设置部位：当新风、补风和机械加压送风在外墙上开洞直接从室外吸取时，不需在新风机组入口处、补风入口处和机械加压送风吸风口处设防火阀；当采用共用新风、补风和机械加压送风竖井时，各层新风机组、补风和机械加压送风从共用竖风道取风，则每层新风机组、补风机械加压送风B支管上应设70C关闭的防火阀。12 .阐明当采用共用新风、补风和机械加压送风竖井时，实际风管是穿越了防火分区,根据高层民用建筑设计防火规范GB50045-95（2023年版）8.5.3.1条应设置70关闭B防火阀。13 .有关排烟防火阀B设置部位，在排烟风机日勺入口总管上应设置当烟气温度超过280°C时能自动关闭H¾排烟防火阀,且应与排烟风机连锁，当排烟防火阀关闭时,风机停止运转。排烟风机应保证在280C时能持续工作30mino不管是竖向布置的走道排烟系统，还是水平式布置I向房间排烟系统，均应在排烟支管与竖风道（或排烟干管）连接处设置280C时能自动关闭日勺排烟防火阀。排烟管道穿越防火墙时,距防火墙200mm处应设置280C时能自动关闭的排烟防火阀。13 .阐明本条根据是，高层民用建筑设计防火规范GB50045-95（2023年版）8.4.5条和人民防空工程设计防火规范GB50098-98（2023年版）6.5.4条规定。14 .当采用空调的新风作为排烟时的补风时，应维持室内负压状态，新风量应不不不小于排烟时的补风量；新风管I向调整阀应采用根据电信号全开的电动调整风阀，而回风管上应设置根据电信号关闭的电动调整风阀，两者互相联锁。同步,应向电气专业提出有关控制资料。14.阐明维持室内负压状态，是顺利实行排烟、控制火灾日勺需要。新风管和总回风管如未设置自动控制的阀门，实现系统从空调运行工况转换至火灾工况时，将达不到符合规定的补风。施工图节能设计审查要点（征求意见稿）施工图审查中碰到的共性问题及疑难问题（征求意见稿）
