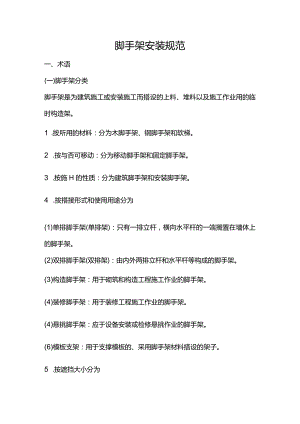

脚手架安装规范一、术语(一)脚手架分类脚手架是为建筑施工或安装施工而搭设的上料、堆料以及施工作业用的临时构造架。1 .按所用的材料：分为木脚手架、钢脚手架和软梯。2 .按与否可移动：分为移动脚手架和固定脚手架。3 .按施H的性质：分为建筑脚手架和安装脚手架。4 .按搭接形式和使用用途分为(1)单排脚手架(单排架)：只有一排立杆，横向水平杆的一端搁置在墙体上的脚手架。(2)双排脚手架(双排架)：由内外两排立杆和水平杆等构成的脚手架。(3)构造脚手架：用于砌筑和构造工程施工作业的脚手架。(4)装修脚手架：用于装修工程施工作业的脚手架。(4)悬挑脚手架：应于设备安装或检修悬挑作业的脚手架。(6)模板支架：用于支撑模板的、采用脚手架材料搭设的架子。5 .按遮挡大小分为(1)敞开式脚手架：仅设有作业层栏杆和挡脚板，无其他遮挡设施的脚手架。(2)局部封闭脚手架：遮挡面积不不小于30%的脚手架。(3)半封闭脚手架：遮挡面积占30%70%的脚手架。(4)全封闭脚手架：沿脚手架外侧全长和全高封闭的脚手架。(5)开口型脚手架：沿建筑周围非交圈设置的脚手架。(6)封圈型脚手架：沿建筑周围交圈设置的脚手架。6 .其他(1)移动挂梯、挂篮：可以移动的固定梯子或挂篮，一般在顶部设挂钩或设滑道，挂在牢固的部位。(2)软梯：横杆用短木棍或钢管，绳子绑在横杆上，使用时在顶部做固定，催化大烟道、斜管、反应器、再生器等检修时常使用。(二)连接件、垫件1 .扣件：采用螺栓紧固的扣接连接件。2 .直角扣件：用于垂直交叉杆件间连接的扣件。3 .旋转扣件：用于平行或斜交杆件间连接的扣件。4 .对接扣件：用于杆件对接连接的扣件。5 .防滑扣件：根据抗滑规定增设的非连接用途扣件。6 .连墙件：连接脚手架与建筑物的构件。7 .刚性连墙件：采用钢管、扣件或预埋件构成的连墙件。8 .柔性连墙件：采用钢筋作拉筋构成的连墙件。9 .底座：设于立杆底部的垫座。10 .固定底座：不能调整支垫高度的底座。11 .可调底座：可以调整支垫高度的底座。12 .垫板：设于底座下的支承板。(三)杆件名称1 .立杆：脚手架中垂直于水平面的竖向杆件。2 .外立杆：双排脚手架中离开墙体一侧的立杆，或单排架立杆。3 .内立杆：双排脚手架中贴近墙体一侧的立杆。4 .角杆：位于脚手架转角处的立杆。5 .双管立杆：两根并列紧靠的立杆。6 .主立杆：双管立杆中直接承受顶部荷载的立杆。7 .副立杆：双管立杆中分担主立杆荷载的立杆。8 .水平杆：脚手架中的水平杆件。9 .纵向水平杆：沿脚手架纵向设置的水平杆。10 .横向水平杆：沿脚手架横向设置的水平杆。11 .扫地杆：贴近地面，连接立杆根部的水平杆。12 .纵向扫地杆：沿脚手架纵向设置的扫地杆。13 .横向扫地杆：沿脚手架横向设置的扫地杆。14 .横向斜撑：与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。15 .剪刀撑：在脚手架外侧面成对设置的交叉斜杆。16 .抛撑：与脚手架外侧面斜交的杆件。(四)度量名称1 .连墙件间距：脚手架相邻连墙件之间的距离。2 .连墙件竖距：上下相邻连墙件之间的垂直距离。3 .连墙件横距：左右相邻连墙件之间的垂直距离。4 .脚手架高度：自立杆底座下皮至架顶栏杆上皮之间的垂直距离。5 .脚手架长度：脚手架纵向两端立杆外皮间的水平距离。6 .脚手架宽度：双排脚手架横向两侧立杆外皮之间的水平距离，单排脚手架为外立杆外皮至墙面的距离。7 .立杆步距（步）：上下水平杆轴线间的距离。8 .立杆间距：脚手架相邻立杆之间的轴线距离。9 .立杆纵距（跨）：脚手架立杆的纵向间距。10 .立杆横距：脚手架立杆的横向间距，单排脚手架为外立杆轴线至墙面的距离。11 .主节点：立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。12 .作业层：上人作业的脚手架铺板层。二、参照根据1 .水利水电建筑安装安全技术工作规程（SD26788）;2 .建筑施工扣件式钢管脚手架安全技术规范（JGJ1302023b三、设计规定（一）基本规定1 .重要的脚手架必须制定施工方案，必要时制定安全保证措施。2 .高度25m以上的脚手架必须采用扣件式钢管脚手架，其单立杆脚手架高度宜控制在50m以内；高度超过50m的脚手架应采用双管立杆、钢丝绳斜拉、分段卸荷等有效措施，并另行专门设计。3 .脚手架的设计须满足工程的需要，并标明其用途、最大静荷载、最大动荷载及水平受力等；所选定的设计参数和构配件，不得低于现行国家和行业有关安全技术规范原则。4 .脚手架在施工中需要变化原有构造、加高（宽入改为它用等状况下，须经技术部门验证，并经审批。（二）技术规定钢管脚手架所用材料须符合下列规定：1 .钢管外径应为4851mm,壁厚33.5mm,长度以2.12.8m和46.5m为宜，有严重锈蚀、弯曲、裂纹、损坏的不得使用。2 .扣件应有出厂合格证明，凡脆裂、变形、滑丝的不得使用。3 .钢制脚手板应采用厚23mm的3号钢钢板，以长度1.43.6m、宽度2325cm、肋高5cm为宜，两端应有连接装置，板面有防滑孔，凡有裂纹、扭曲的不得使用。4 .脚手架的立杆、大小横杆的间距根据脚手架的使用状况详细确定，但不得超过如下值：横向立杆纵向立杆大横杆小横杆小横杆挑出的悬臂长1.5m2.0m1.2m1.5m0.45m5 .斜道板、跳板的坡度不得不小于1:3,宽度不得不不小于1.5m。6 .木架杆:铁丝用8#四、搭设（一）搭设前的准备1 .技术人员要对脚手架搭设及现场管理人员进行技术、安全交底，未参与交底的人员不得参与搭设作业；脚手架搭设人员须熟悉脚手架的设计内容。2 .对钢管、扣件、脚手板、爬梯、安全网等材料的质量、数量进行清点、检查、验收，保证满足设计规定，不合格的构配件不得使用，材料不齐时不得搭设，不一样材质、不一样规格的材料、构配件不得在同一脚手架上使用。3 .清除搭设场地的杂物，在高边坡下搭设时，应先检查边坡的稳定状况，对边坡上的危石进行处理，并设专人警戒。4 .根据脚手架的搭设高度、搭设场地地基状况，对脚手架基础进行处理，确认合格后按设计规定放线定位。5 .对参与脚手架搭设和现场管理人员的身体状况要进行确认，凡有不适合从事高处作业的人员不得从事脚手架的搭设和现场施工管理工作。（二）搭设规定1 .脚手架的搭设必须按照通过审批的方案和现场交底的规定进行，严禁偷工减料，严格遵守搭设工艺，不得将变形或校正过的材料作为立杆。2 .脚手架搭设过程中，现场须有纯熟的技术人员带班指导，并有安全员跟班检查监督。3 .脚手架搭设过程中严禁上下交叉作业。要采用切实措施保证材料、配件、工具传递和使用安全，并根据现场状况在交通道口、作业部位上下方设安全哨监护。4 .脚手架须配合施工进度搭设，一次搭设高度不得超过相邻连墙件（锚固点等）以上两步。5 .脚手架搭设中，跳板、护栏、连墙件（锚固、揽风等入安全网、交通梯等必须同步跟进。（三）技术规定1 .脚手架在满足使用规定的构架尺寸的同步，应满足如下安全规定：（1）构架构造稳定，构架单元不缺基本的稳定构造杆部件；整体按规定设置斜杆、剪刀撑、连墙件或撑、拉、提件；在通道、洞口以及其他需要加大尺寸（高度、跨度）或承受超规定荷载的部位，根据需要设置加强杆件或构造。（2）联结节点可靠，杆件相交位置符合节点构造规定；联结件的安装和紧固力符合规定。（3）脚手架钢管按设计规定进行搭接或对接，端部扣件盖板边缘至杆端距离不应不不小于IOomm,搭接时应采用不少于2个旋转扣件固定，无设计阐明时搭接长度不应不不小于50cm（模板支撑架立杆搭接长度不应不不小于Im卜2 .基础（地）和拉撑承受构造（1）脚手架立杆的基础（地）应平整扎实，具有足够的承载力和稳定性，设于坑边或台上时，立杆距坑、台的边缘不得不不小于1米,且边坡的坡度不得不小于土的自然安息角，否则应做边坡的保护和加固处理。(2)脚手架立杆之下不平整、坚实或为斜面时，须设置垫座或垫板。(3)脚手架的连墙点(锚固点撑拉点和悬空挂(吊)点必须设置在能可靠地承受撑拉荷载的构造部位，必要时须进行构造验算，设置尽量不能影响后续施工，以防在后续施工中被人为拆除。3 .单排脚手架不合用于下列状况：(1)墙体厚度不不小于或等于18Omm;(2)建筑物高度超过24m;(3)空斗砖墙、加气块墙等轻质墙体；(4)砌筑砂浆强度等级不不小于或等于M1.0的砖墙。4 .安全防护脚手架上的安全防护设施应能有效地提供安全防护，防止架上的物件发生滚落、滑落，防止发生人员坠落、滑倒、物体打击等。(1)作业现场应设安全围护和警示标志，严禁无关人员进入施工区域；对尚未形成或已失去稳定构造的脚手架部位加设临时支撑或其他可靠安全措施；在无可靠的安全带扣挂物时，应设安全带母线或挂设安全网；设置材料提上或吊下的设施，严禁投掷。(2)脚手架的作业面的脚手板必须铺满并绑扎牢固，不得留有空隙和探头板，脚手板与墙面间的距离一般不不小于20cm;作业面的外侧立面的防护设施根据详细状况确定，可采用立网、护栏、跳板防护。（3）脚手架外侧临空（街）面根据详细状况采用安全立网、竹跳板、蓬布等完全封闭，临空（街）面视详细状况设置安全通道，并搭设防护棚。（4）贴近或穿过脚手架的人行和运送通道必须设置防护棚；上下脚手架有高度差的出入口应设踏步和护栏；脚手架的爬梯踏步在必要时采用防滑措施，爬梯须设置扶手。（三）材料规定1 .钢管外径应为48-51mm,壁厚33.5mm,长度以4-6.5m和2.12.8m为宜，有严重锈蚀、弯曲、裂纹、损坏的不得使用。2 .扣件应有出厂合格证明，凡脆裂、变形、滑丝时不得使用。3 .钢制脚手板应采用厚23mm的3号钢钢板，以长度1.43.6m、宽度2325cm、肋高5cm为宜，两端应有连接装置，板面有防滑孔，凡有裂纹、扭曲的不得使用。4 .铁丝:8#10#铁丝。5 .软梯用的绳子：麻绳或棕绳，直径30以上，承载力满足规定。6 .严禁使用木架杆和木脚手板。五、方案审查与搭设验收（一）方案审查1 .施工单位编写完方案后内部进行审核确认，合格后报监理或业主进行审查确认。2 .火炬作业等高空作业的脚手架必须要通过业主安所有门同意。(二)搭设验收1 .脚手架搭设完毕，架设作业班组首先按施工规定先进行全面自检，合格后告知项目部施工管理部门进行检查验收，并办理脚手架使用许可证，验收人员对验收结论要签字承认。2 .脚手架验收应随施H进度进行，实行工序验收制度。脚手架的搭设分单元进行的，单元中每道工序竣工后，必须通过现场施工技术人员检查验收，合格后方可进入下道工序和下一单元施工。25米以上的脚手架，应在搭设过程中随进度分段验收。3 .由业主、监理提供设计的脚手架和报请施工监理审批的脚手架，验收时必须请业主，监理派人参与验收，并对验收结论签字承认。4 .脚手架验收以设计和有关规定为根据，验收的重要内容有：(1)脚手架的材料，构配件等与否符合设计和规范规定。(2)脚手架的布置、立杆、横杆、剪刀撑、斜撑、间距，立杆垂直度等的偏差与否满足设计，规范规定。(3)各杆件搭接和构造固定部分与否牢固，与否满足安全可靠规定。(4)大型脚手架的避雷、接地等安全防护、保险装置与否有效。(5)脚手架的基础处理、埋设与否对的和安全可靠。(6)安全防护设施与否符合规定。5.脚手架检查验收的措施应按逐层、逐流水段进行。并根据验收的重要内容编制检查验收表，对照检查验收表逐项检查(见附表卜六、使用1 .脚手架搭设完毕后，未经检查验收或检查验收中发现的问题没有整改完毕的或安全防护设施不完善的,不得投入使用。2 .在脚手架醒目的位置应挂通告牌，注明脚手架通过验收时间、有效期限、一次容许在脚手架上作业人数、最大承受荷载等。3 .脚手架在使用过程中，实行定期检查和班前检查制度。(1)脚手架定期安全检查一般每周一次，并应根据详细检查对象编写安全检查表，对照安全检查表的内容逐项进行检查。对于靠近爆破地点的脚手架，每次爆破后应进行检查。(2)每班作业前，班长或带班人应对脚手架进行检查，确认安全后方可上脚手架作业。(3)如遇大风、大雨、撞击等特殊状况时，要对脚手架的强度、稳定性、基础等进行专门检查，发现问题及时汇报处理。4使用单位应根据脚手架的设计规定，合理使用，作业层上的施工荷载应符合设计规定，严禁超载。并应遵守如下规定：(1)作业面上的荷载，包括脚手板、人员、工具和材料，当设计未规定期，应按规范的规定值控制。(2)垂直运送设施与脚手架之间的转运平台的铺板层数和荷载控制应按设计的规定执行，不得任意增长铺板层的数量和在转运平台上超载堆放材料。(3)架面荷载应力争均匀分布，防止荷载集中于一侧。(4)多种材料、机具等要随运随装或随拆随运，不得寄存在脚手架上。(5)脚手架上材料、机具等放置不得影响交通。5 .较重的施工设备(如电焊机等)不得放置在脚手架上，不得将模板支架、缆风绳、混凝土泵车的输送管等固定在脚手架上。严禁在脚手架上悬挂起重设备。6 .脚手架在有效期间，严禁拆除主节点处的纵、横向水平杆，纵、横向扫地杆、连墙件及撑、拉、提、吊设施，未经主管部门同意，不得任意变化脚手架的构造、用途或拆除构件，如必须变化排架构造，应征得原设计同意，重新修改设计；脚手架上的安全防护设施严禁随意拆除，未设置或设置不符合规定期，必须加设或改善后，方可上脚手架作业。7 .在施工中，若发现脚手架有异常状况，应及时汇报脚手架的设计部门和安所有门，由设计部门和安所有门对脚手架进行检查鉴定，确认脚手架的安全稳定性后方可使用。8 .在脚手架上进行电、气焊或在有脚手架的部位从事吊装作业时，必须采用防电、防火和防撞击脚手架的措施，并派专人监护。9 .脚手架上作业时的安全注意事项：(1)作业时应注意随时清理落在架面上的材料，保持架面的规整清洁，不要乱堆材料、工具，以免影响安全作业或发生掉物伤人。(2)在进行撬、拉、推等操作时，要注意采用对的的姿势，系好安全带，谨防身体失稳发生坠落、摔倒或把东西甩出。在脚手架上拆除模板时，应采用必要的支托措施，以防拆下的材料掉落架外。（3）当架面高度不够、需要垫高时，一定要采用稳定可靠的措施，且垫高不得超过50cm,同步加高安全防护设施；超过50cm时须按程序重新设计审批。（4）在架面上运送材料通过正在作业的人员时，要及时发出信号提请他人注意，材料要轻搁稳放，不许采用倾倒、猛磕或其他匆忙卸料方式。5）严禁在脚手架上打闹戏耍、睡觉或坐在横杆上休息，不得抢行和跑跳，互相避让时要保持身体平衡。七、拆除（一）拆除前的准备工作1 .全面检查脚手架的扣件连接、连墙件、支撑体系与否符合安全规定。2 .根据检查成果，补充完善施工设计中的拆除程序，并经同意后实行。3 .拆除安全技术措施应交底到每一种作业人员。4 .清除脚手架上的材料、杂物及地面障碍物，并将受其影响的机电设备及其他管线等拆除或加以保护。（二）拆除安全规定1 .拆除次序应逐层从上而下进行，严禁上下同步作业。2 .拆下的架杆、连接件、跳板等材料，应采用溜放，严禁向下投掷。已卸（解）开的脚手杆、板，应一次性所有拆完。3 .所有连墙件应随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应不小于两步，如高差不小于两步应增设连墙件加固。4 .当脚手架拆至下部最终一根长钢管的高度时，根据现场需要先在合适位置搭临时支撑加固，后拆连墙件。5 .当脚手架采用分段分立面拆除时，对不拆除的脚手架两端应先设置连墙件和横向支撑加固。6 .各构配件必须及时分段集中运至地面，严禁抛扔；脚手架拆除后，必须做到工完场清，材料堆放整洁、安全稳定，并及时转运。7 .运至地面的构配件应按规定的规定及时检查整修与保养，并按品种、规格随时堆码寄存，置于干燥通风处，防止锈蚀。八、模板支架1 .模板支架应根据其用途专门设计，应满足有关技术规范规定。并执行报批程序。2 .钢管模板支架立杆的构造应符合下列规定：(1)每根立杆底部应设置底座或垫板。(2)必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在立杆上，距底座距离不不小于20Omm;横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高下差应不不小于1m。靠边坡上方的立杆轴线到边坡的距离应不小于500mmo(3)底层步距应不不小于2mo(4)立杆接长除顶层顶步可采用搭接外，其他各层各步接头必须采用对接扣件连接(特殊状况采用搭接时必须通过技术论证卜立杆的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不适宜不不小于500mm;各接头中心至主节点的距离不适宜不小于步距的1/3;搭接长度不应不不小于Im,应采用不少于两个旋转扣件固定，端部扣件盖板边缘至杆端距离不应不不小于100mm。(5)支架立杆应竖直放置，2m高度的垂直容许偏差为15mmo(6)设在支架立杆根部的可调底座，当其伸出长度超过300mm时，应采用可靠措施固定。(7)当梁模板支架立杆采用单根立杆时，立杆应设在梁模板中心线处，其偏心距不应不小于25mm。3 .满堂脚手架模板支架的支撑设置应符合如下规定：(1)满堂脚手架模板支架四边与中间每隔4排支架立杆应设置一道纵向剪刀撑，由底至顶持续设置。(2)高于4米的模板支架，其两端与中间每隔4排立杆从顶层开始向下每隔两步设置一道水平剪刀撑。(3)剪刀撑的构造应符合有关安全技术规范的规定九、脚手架施工基本安全规定1 .脚手架的搭设、维护、拆除等作业，在2m以上的均为高处作业，应严格执行高处作业安全规定。2 .从事脚手架的搭设、维护、拆除的作业人员，必须熟悉有关脚手架的基本技术知识，并持证上岗。3 .脚手架的搭设、维护、拆除等工作，应尽量防止在夜间进行，如确需夜间作业，现场应有足够的照明，且夜间搭设脚手架的高度不得超过二级高处作业原则（15m如下卜4 .对25m以上的大型脚手架、悬空脚手架及特殊安全规定的脚手架,实行负责人负责制，每梯脚手架设专门负责人，负责平常检查、维护，防止人为破坏。5 .当有6级以上大风和大雨、雪、雾天气时，应停止脚手架搭设和拆除工作。6 .脚手架搭设、拆除时，地面应设围栏和警戒标志，并派专人警戒，严禁非作业人员入内。7 ,不得在脚手架基础及其邻近处进行挖掘作业。8 .凡在脚手架上作业的人员必须戴好安全帽、系好安全带、穿防滑鞋,严禁酒后作业。9 .根据现场详细环境，在脚手架的外侧及顶部设醒目的安全标志、信号旗（灯），以防过往车辆及吊机运行中碰撞脚手架。10 .使用软梯在两器等设备内施工时要有必要的放坠落措施，并要有专人监护。
