耐磨钢板和双金属复合耐磨板的区别.docx

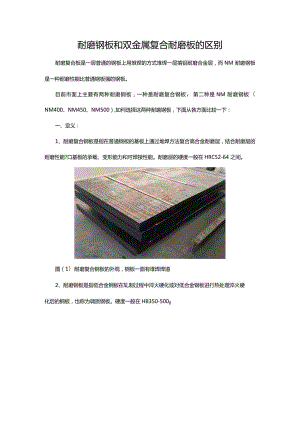

耐磨钢板和双金属复合耐磨板的区别耐磨复合板是一层普通的钢板上用堆焊的方式堆焊一层搞铝耐磨合金层，而NM耐磨钢板是一种耐磨性能比普通钢板强的钢板。目前市面上主要有两种耐磨钢板，一种是耐磨复合钢板，第二种是NM耐磨钢板（NM400、NM450、NM500）,如何选择这两种耐磨钢板，下面从各方面比较一下：一、定义：1、耐磨复合钢板是指在普通钢板的基板上通过堆焊方法复合高合金耐磨层，结合耐磨层的耐磨性能?口基板的承载、变形能力和可焊接性能。耐磨层的硬度一般在HRC52-64之间。图（1）耐磨复合钢板的外观，钢板一面有堆焊焊道2、耐磨钢板是指低合金钢板在轧制过程中淬火硬化或对低合金钢板进行热处理淬火硬化后的钢板，也称为调质钢板。硬度一般在HB350-500图（2）NM耐磨钢板的外观，与普通钢板没有区别二、耐磨机理和耐磨性能耐磨复合钢板的耐磨层是高合金成分，金相组织中有大量高硬度合金碳化物（HV1600左右）镶嵌在基体上，起抗磨作用的主要的碳化物。耐磨层的实际微观硬度远高于测定的宏观硬度。其强化方式与硬质合金相同。耐磨钢板是整体淬火硬化，金相组织中有马氏体使整体硬度得到提高，微观硬度和宏观硬度基本相同。大家熟悉用于刀具的两种材料:硬质合金和Tl0,即使淬火后的T12钢和硬质合金的宏观硬度基本相同的情况下，硬质合金的耐磨性能远高于T12钢，原因就是硬质合金中有大量碳化物存在，因此耐磨复合钢板的耐磨性要优于耐磨钢板。三、耐温性能耐磨钢板在高于250。C使用就逐渐退火失去硬度，使耐磨性能大大下降。焊接过程也会是焊缝附近的硬度下降；耐磨复合钢板的耐磨层是高合金成分，在一定的温度下还有二次硬化的效果，一般能在650以下工作。四、耐磨钢板钻孔方法区别耐磨钢板可以采用机械方法打孔,耐磨钢板钻孔加工一般采用高速钢或者陶瓷硬质合金钢钻头，我们推荐使用高速合金钢（HSS-E）或含钻高速合金钢（HSS-Co）钻头;耐磨复合钢板无法用机械方法打孔，只能采用等离子切割然后气炮台阶孔。综合上述，耐磨钢和耐磨复合钢板各有千秋，可根据实际需求使用材料。
