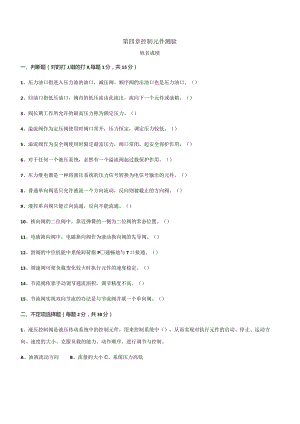

第四章控制元件测验.docx
第四章控制元件测验姓名成绩一、判断题（对的打J,错的打X,每题1分，共15分）1、压力油口指进入压力油的油口，减压阀、顺序阀的出油口也是压力油口。（）2、回油口指低压油口，阀内的低压油由此流出，流向下一个元件或油箱。（）3、阀长期工作所允许的最高压力称为额定压力。（）4、溢流阀作为定压阀使用时阀口常开，压力恒定，调定压力较低。（）5、溢流阀作为安全阀使用时限定最富压力，阀口常闭，起安全保护作用。（）6、对于任何一个液压系统，必然有一个溢流阀起过载保护作用。（）7、压力继电器是一种将液压系统的压力信号转换为电信号输出的元件。（）8、普通单向阀是只允许液流一个方向流动，反向则被截止的方向阀。（）9、液控单向阀只能正向流通，反向不能流通。（）10、换向阀的二位阀中，靠近弹簧的一侧为二位阀的常态位置。（）11、电液换向阀中，电磁换向阀作为液动换向阀的先导阀。（）12、滑阀的中位机能中系统卸荷指P通畅地与T口接通。（）13、调速阀可使负载变化较大时执行元件的速度稳定。（）14、节流阀依靠手动调节通流面积，调节精度不高。（）15、节流阀实现双向节流的办法是与节流阀并联一个单向阀。（）二、不定项选择题（每题2分，共30分）1、液压控制阀是液压传动系统中的控制元件，用来控制系统中（），从而实现对执行元件的启动、停止、运动方向、速度的大小、克服负载的能力、动作顺序，进行调节与控制。A、油液流动方向B、流量的大小C、系统压力高低A、压力控制阀B、流量控制阀C、方向控制阀3、下列属于压力控制阀的有（）。A、溢流阀 B、减压阀 C、顺序阀D、液压锁4、下列属于流量控制阀的有（）。A、节流阀 B、调速阀 C、分流集流阀D、比例流量阀5、下列属于方向控制阀的有（）。A、单向阀B、液控单向阀C、换向阀D、双向液压锁6、先导式溢流阀的调定压力取决于（）。A、先导阀的调定压力B、液控口的压力C、先导阀的调定压力与液控口的压力两者中的较小值7、顺序阀工作时，阀的进口压力（）出口压力。A、大于B、等于C、小于8、双向压力锁可以用于（）。A、起重臂升降液压缸B、采煤机截煤滚筒调高液压系统9、换向阀根据阀芯运动方式，可分为（）换向阀。A、手动B、机动C、电磁动D、液动E、电液动10、换向阀根据阀芯运动方式，可分为（）换向阀。A、二位B、三位C、四位D、五位11、换向阀中系统保压的中位机能有（）。A、O型B、M型C、Y型D、K型12、换向阀中阀芯在中间位置时，可以形成差动回路的中位机能是（）。A、O型B、P型C、X型D、N型A、节流阀B、调速阀C、分流集流阀14、调速阀是（）与节流阀串联而成。A、定差减压阀B、定压减压阀C、溢流阀D、顺序阀15、调速阀工作时，若负载发生变化较大，节流阀前后压力差（）。A、不变B、改变C、不确定三、简答题（共55分）1、直动式溢流阀的调定压力取决于何处，通过何处进行调整。（3分）2、画出直动式溢流阀的图形符号。（5分）3、画出直动式减压阀的图形符号。（5分）4、画出先导式溢流阀的图形符号。（5分）5、画出内控外泄顺序阀的图形符号。（5分）6、画出双向压力锁的图形符号。（5分）7、画出。型中位机能换向阀的图形符号。（5分）8、简述先导式溢流阀的工作原理。（10分）9、泵的额定压力为IOMPa,先导式溢流阀的调定压力为5MPa,活塞截面面积为SOlm2,重物重量为为4.5*1（）4n直动式溢流阀调定 压力能否举起重物A点压力2时，请填表（单位：MPa）。（6分）410、减压阀和溢流阀的差别有哪些。（6分）第四章控制元件测验答案一、判断题（对的打J,错的打X,每题1分，共15分）1、压力油口指进入压力油的油口，减压阀、顺序阀的出油口也是压力油口。（）2、回油口指低压油口，阀内的低压油由此流出，流向下一个元件或油箱。（）3、阀长期工作所允许的最高压力称为额定压力。（）4、溢流阀作为定压阀使用时阀口常开，压力恒定，调定压力较低。（）5、溢流阀作为安全阀使用时限定最高压力，阀口常闭，起安全保护作用。（）6、对于任何一个液压系统，必然有一个溢流阀起过载保护作用。（）7、压力继电器是一种将液压系统的压力信号转换为电信号输出的元件。（）8、普通单向阀是只允许液流一个方向流动，反向则被截止的方向阀。（）9、液控单向阀只能正向流通，反向不能流通。（×）10、换向阀的二位阀中，靠近弹簧的一侧为二位阀的常态位置。（J）11、电液换向阀中，电磁换向阀作为液动换向阀的先导阀。（）12、滑阀的中位机能中系统卸荷指P口通畅地与T口接通。（）13、调速阀可使负载变化较大时执行元件的速度稳定。（）14、节流阀依靠手动调节通流面积，调节精度不高。（）15、节流阀实现双向节流的办法是与节流阀并联一个单向阀。（）二、不定项选择题（每题2分，共30分）1、液压控制阀是液压传动系统中的控制元件，用来控制系统中（ABC）,从而实现对执行元件的启动、停止、运动方向、速度的大小、克服负载的能力、动作顺序，进行调节与控制。A、油液流动方向B、流量的大小C、系统压力高低2、根据用途不同，液压阀可分为（ABC）o3、下列属于压力控制阀的有（ABC）oA、溢流阀 B、减压阀C、顺序阀 D、液压锁4、下列属于流量控制阀的有（ABCD）。A、节流阀 B、调速阀 C、分流集流阀D、比例流量阀5、下列属于方向控制阀的有（ABCD）。A、单向阀B、液控单向阀C、换向阀D、双向液压锁6、先导式溢流阀的调定压力取决于（C）。A、先导阀的调定压力B、液控口的压力C、先导阀的调定压力与液控口的压力两者中的较小值7、顺序阀工作时，阀的进口压力（B）出口压力。A、大于B、等于C、小于8、双向压力锁可以用于（AB）。A、起重臂升降液压缸B、采煤机截煤滚筒调高液压系统9、换向阀根据阀芯运动方式，可分为（ABCDE）换向阀。A、手动B、机动C、电磁动D、液动E、电液动10、换向阀根据阀芯运动方式，可分为（ABC）换向阀。A、二位B、三位C、四位D、五位11、换向阀中系统保压的中位机能有（AC）。A、O型B、M型C、Y型D、K型12、换向阀中阀芯在中间位置时，可以形成差动回路的中位机能是（B）。A、O型B、P型C、X型D、N型13、流量控制阀可分为（ABC）。14、调速阀是（A）定差减压阀与节流阀串联而成。A、定差减压阀B、定压减压阀C、溢流阀D、顺序阀15、调速阀工作时，若负载发生变化较大，节流阀前后压力差（八）。不变A、不变B、改变C、不确定三、简答题（共55分）2、直动式溢流阀的调定压力取决于何处，通过何处进行调整。（3分）调定压力取决于弹簧预紧力的大小。调节调压螺帽改变弹簧预压缩量，便可调节溢流阀调定压力。2、画出直动式溢流阀的图形符号。（5分）3、画出直动式减压阀的图形符号。（5分）4、画出先导式溢流阀的图形符号。（5分）5、画出内控外泄顺序阀的图形符号。（5分）6、画出双向压力锁的图形符号。（5分）7、画出。型中位机能换向阀的图形符号。（5分）C DA BABrrfTTlPO8、简述先导式溢流阀的工作原理。（10分）高压液从进油口进入主阀的下腔，其中一部分液体经阻尼孔进入主阀的上腔，然后进入先导阀的前腔，作用在先导阀的锥形阀芯上。当进液压力小，不足以克服先导阀弹簧的弹簧力时，先导阀处于关闭状态，阀中无液体流动，主阀两腔压力相等，上腔作用面积大（一般上腔面积约为下腔面积的1.05倍），主阀也关闭，不溢流。当进油压力升高，作用在先导阀芯上的力超过先导阀弹簧的调定压力时，先导阀打开，油液经先导阀阀口、主阀阀芯的中心孔而流回油箱。由于压力油流经阻尼孔时产生压力降，主阀两端产生压差。当ApA<F软T时，主阀关闭。当ApA>F软T时，主阀打开。主阀阀口开启溢流，使系统压力下降。9、泵的额定压力为IOMPa,先导式溢流阀的调定压力为5MPa,活塞截面面积为SOlm2,重物重量为为4.5*10小直动式溢流阀调定 压力能否举起重物A点压力2不能24不能46能4.5时，请填表（单位：MPa） （6分）10、减压阀和溢流阀的差别有哪些。（6分）（1）减压阀为出口压力控制，保证出口压力为定值，溢流阀为进口压力控制，保证进口压力恒定。（2）减压阀阀口常开；溢流阀阀口常闭。（3）减压阀出口压力油去工作，有一定的压力，因此有单独的泄油口；溢流阀弹簧腔泄漏油经阀体内流道内泄至出口。
