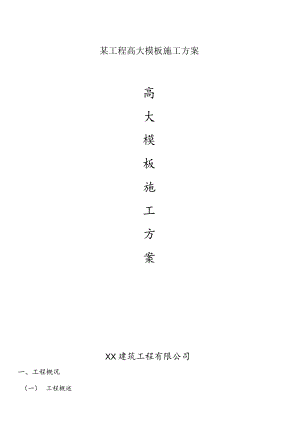

某工程高大模板施工方案.docx

某工程高大模板施工方案高大模板施工方案XX建筑工程有限公司一、工程概况（一）工程概述XX市社会福利中心一期工程，包含地下车库、微利养老楼一、福利养老及宿舍楼、医疗护理楼及行政餐饮楼、风雨连廊、挡土墙（不含文化康乐楼），工程建筑面积37493m2;其中地下车库建筑面积为3866rf,1层；微利养老楼一建筑面积为7365m）7层，建筑高度为26.7m;福利养老及宿舍楼建筑面积8642m9层，建筑高度为33.9m;医疗护理楼及行政餐饮楼建筑面积为17620m"10层，建筑高度为38.3m。（二）要紧编制根据混凝土结构工程施工规范GB50666-2011建筑安全检查标准JGJ59-99建筑施工高处作业安全技术规范JGJ80-91建筑施工扣件式钢管脚手架安全技术规范JGJ三0-2011建筑施工模板安全技术规范JGJI62-2008施工临时用电安全技术规范钢结构设计规范工程设计图纸及有关文件与标准等二、施工部署（一）施工准备施工前编制好专项高支模施工方案，专项施工方案由我公司企业技术负责人审批,并报总监理工程师与安全监督站批准，组织专家论证，编制应急预案。1、 计算有关系统强度、刚度与稳固性等支撑计算。2、 选用支撑材料、规格尺寸等，剪刀撑等构造措施。3、 绘制全面的模板支架搭设平面、立面布置图与细部构造大样。4、 说明混凝土浇捣程序及方法，模板支撑的安装拆除与安全技术措施。5、 搭设好高支模系统后要组织有关人员进行验收。6、 模板支架搭设前，由项目负责人向全体操作人员进行安全技术交底，交底技术内容形式书面记录，务必履行好签字手续。（二）材料准备本工程使用48X3.Omm钢管及扣件、上托等材料搭设,80X80木方，一八厚多层胶合板。所有材料都使用合格产品。三、支模概况1、 医疗护理楼及行政餐饮楼三层板2-E轴2-A轴/2-2轴2-6轴层高为8.0m,柱800X800,顶板梁350X800,板厚120mm；连廊A层高一三.4m,柱为圆柱D=850,顶板梁最大350X1000,板厚局部140mm,连廊B层高9.45m,柱为600X700,顶板梁最大300X750,板厚140mm;福利养老及宿舍楼八层板12-14轴AC轴层高为14.4m,结构梁350X950,板厚120mm;微利养老楼四层板812轴AB轴层高为12m,结构梁250X650,板厚120mm。人防地下室171-三/A轴、272-7F轴顶板梁600X八00,板厚250mm,人防地下室层高4.7mo2、 混凝土的输送方法腔的浇筑使用於泵车输送，在胫浇筑前，对模板及支架务必进行验收检查，并做好记录，符合设计及施工规程要求方可浇筑经。在建浇筑前，对模板内的杂物应清理干净，对模板的缝隙及孔洞应予堵严，对模板要浇水湿润。四、模板设计（一）、材料使用楼板模板材料使用80X80木方，一八厚多层胶合板，支撑系统使用Q48X3.Omm扣件式钢管脚手架，包含配件及扣件、可调螺丝上下托。（二）、楼面板支模设计根据本工程特点，方案对连廊A高支模与福利养老及宿舍楼八层板高支模进行设计，医疗护理楼及行政餐饮楼2-E轴2-A轴/2-2轴2-6轴及连廊B高支模参照连廊A执行，微利养老楼四层板高支模参照福利养老及宿舍楼八层板高支模。楼面模板材料使用一八mm厚一八30mm×9一五mm多层胶合板，梁侧模板、梁底模板使用一八Em厚多层胶合板。主骨架木材使用50×100mm木材，使用。48义3.Omm扣件式钢管搭设，设计步距为一五OOmrT1,立杆纵横距离为80Onlm,在距底座上皮20OrTlm位置处的立杆上设置纵横扫地杆，并要在钢管上托调整至合适高度来安装。为满足有效传力，上下层支架立杆位于同一垂直面上。钢管底部垫木方。(三)、梁的支模设计1、梁侧模、梁底模板均使用一八mm厚多层胶合板，梁侧压脚使用80X8Onlm木材。2、梁底木方使用80×80mm,梁底托梁使用48×3.Omm钢管。(四)柱模板设计柱侧模使用一八mm厚多层胶合板，次楞使用50×1OOmm木材，围楞使用。48X3.Omm钢管，柱箍间距400,对拉螺栓。14。五、模板安装(一)、施工顺序已经浇筑的舲地坪钢管支撑立杆水平拉杆剪刀撑在可调上托上安放托梁钢管梁底木方钉梁底板梁旁板压脚板安装斜撑最后安装楼面模板安装楼面钢筋浇筑楼面混凝土。(二)、安装工艺及质量要求1、梁板安装工艺(1)、在楼面上弹出轴线、梁位置，在柱子上定出水平线，安装柱头模板。(2)、梁底板：按设计标高调整支顶的标高，然后安装梁底模板，并拉线找平。(3)支撑搭设时，距地面20OnIm处设置扫地杆，水平拉杆间距为一五OOmn1,剪刀撑间距不要大于6mo(4)梁侧模板根据拉线安装梁侧模板、压脚、斜支撑等。梁侧模板制作高度根据梁高及楼板模板等来确定。(5)通线调节楼面支顶的高度，架设好木方龙骨架。(6)铺楼面模板时从四周铺起，在中间收口。(7)楼面模板铺完后，应认真检查支架是否牢固，模板梁面、板面要清扫干净。2、安装质量要求(1)、模板及其支顶务必有足够的强度、刚度与稳固性。(2)、木材、木模板、材质应符合规范的有关标准，表面顺直无弯曲、扭转等质量问题。(3)可调上托在使用时，其端头务必贴紧托梁。可调上托务必在钢管支撑内保持有一半的长度。(4)拆卸较大跨度的梁下支模系统时，务必按施工规范进行拆除，先拆非承重结构，后拆承重结构。按顺序进行拆除。(三)模板系统构造及质量保证的技术措施(1)立杆：立杆支撑要满足受力要求，防止产生不均匀沉降，立杆底部位置设置底座加木方处理。模板支架均要设置纵横扫地杆。在梁底可调托座位置，应在可调座与钢管架交接处设置横向水平杆，托顶距离水平杆的高度不能大于700mm,梁底立杆按梁均匀设置，其偏差不能大于25mm。在立杆顶端设置可调托架时，其调节螺杆的伸缩长度不能大于200mmo1.d(2)水平杆：水平杆接长使用对接扣件连接，对接扣件要交错布置，两根相邻纵向水平杆的接头不要设置在同步或者同跨度内，不一致步或者不一致跨两个相邻接头在水平方向错开的距离不能小于500mm。主节点处务必设置一根横向水平杆，用直角扣件扣接，且严禁拆除。主节点两个直角扣件的中心距不能大于一五Omn1。每步的纵向、横向水平杆应双向拉通。(3)剪刀撑：由于本支模系统为8.014.4m高，支架高度超过4m,务必按下列规定搭设剪刀撑：模板支架四边满布竖向剪刀撑，中间每隔四排立杆设置一道纵横竖向剪刀撑，由底至顶连续设置。模板支架四边与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。剪刀撑的构造应符合下列规定：1、 每道剪刀撑宽度不能小于4跨，且不能小于6m,剪刀撑斜杆与地面倾角宜在45-60度之间。倾角为45度时，剪刀撑跨越立杆的根数不能超过7根，倾角为60度时，则不应超过5根2、 剪刀撑斜杆的接长应使用搭接。3、 剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或者立杆上，旋转扣件中心线至主节点的距离不能大于一五Omm04、 设置水平剪刀撑时，有剪刀撑斜杆的框格数量应大于框格总数的1/3。(4)落在地下室顶板的支架务必保证地下室顶板模板支架不拆除。福利养老宿舍楼八层楼板1214轴AC轴高支模保留三层、四层该部位模板支架不拆除，钢管支撑架与各楼层相邻框架柱用钢管进行可靠连接，在七层处高支模支架与非超高支架连成整体。微利楼四层楼板812轴AB轴高支模钢管支撑架与各楼层相邻框架柱用钢管进行可靠连接，在三层处高支模支架与非超高支架连成整体。连廊A支架落在地面回填土上，回填土应分层夯实，应确保回填士承载力不小于120kpao回填土面上浇筑混凝土垫层，并在支撑立杆底部铺设厚度不小于50X200的木垫板或者仰卧槽钢。六、支模拆除1、现浇结构的模板及其支架拆除时的混凝土强度应符合下列规定(1)、侧模，在混凝土强度能保证其表面及棱角不因拆除模板而受损坏后，方可拆除。(2)、底模，在混凝土强度符合下表规定后，方可拆除。结构类型结构跨度(m)按设计的混凝土强度标准植的百分率计()板250>2,875>8100梁、拱、壳875>8100悬壁构件275>2100(3)、已拆除模板及其支架的结构，在及强度符合设计及强度梁板的要求后，方可承受全部使用荷载。如有需要，须加临时支撑。(4)、在施工荷载超过设计荷载或者引起挠度，且该挠曲影响到后来施工的同意误差。应在设计单位指导下，留下足够支撑，支撑承受的荷载将荷载分散在一定足够数目的楼层中。拆除模板时不可用力过猛，不同意硬撬，模板及支撑系统拆除后要及时搬走。模板拆除的顺序：从梁中部开始向两端支点降下梁底板支撑可调支托拆除梁两侧模板拆除梁底模板拆除楼板下支撑拆除楼板龙骨及模板拆钢管脚手架模板及脚手架分类堆放整齐。严禁将脚手架等扣件由高处抛掷至地面。七、模板安装、拆除的安全保证技术措施1、模板支架搭设人员务必佩戴好安全帽、系好安全带等。2、钢管与搭设按质量按规定进行检查验收，合格后方准使用，做好模板支架的安全检查与保护。3、模板支架使用期间，不得任意拆除杆件。4、当有六级及六级以上大风与雾、雨时应停止模板支架搭设与拆除作业。雨后上架应有防滑措施。5、在混凝土浇筑过程中，应派专人观测模板支撑系统的工作状态。观测人员发现特殊时应立刻报告施工负责人，施工负责人应立即通知浇筑人员暂停作业，情况紧急时应采取迅速撤离人员的急救措施，并进行加固处理。6、混凝土浇筑过程中应均匀浇捣，并采取有效措施防止混凝土超高堆放。混凝土浇筑时应先浇筑柱子混凝土，在柱模拆除后支设顶板模板支架。顶板模板支架与柱进行可靠抱撑。7、工地临时用电线路的架设，应按现行行业标准施工现场临时用电安全技术规范(JGJ46)的有关规定执行。8、在模板支架上进行电、气焊作业时，务必有防火措施与专人看守。9、模板支架拆除时，应在周边设置围栏与警戒标志，并派专人看守，严禁非操作人员入内。八、施工过程的监测操纵措施1、高支模架搭设完成，项目部应组织自检，并填写好验收记录表，递交监理与上级主管部门进行验收，验收合格后才能进入下一道施工工序。2、模板、钢筋工序施工完成后，务必再一次对高支模架进行检查，重点在顶层乘托模板木方的龙骨等，检查在模板施工时是否有拆松、拆动高支模架体的结构，再进行混凝土浇筑施工。3、混凝土浇筑期间派人观测高支模的状况，动态监控，及时发现情况。4、在楼面模板上卸钢筋或者其他物料时，应防止对模板支撑产生偏心或者过大冲击，严禁集中超负荷堆物。5、监控的项目内容：模板及支撑系统的变形情况、支架的沉降情况。混凝土浇筑、顺序及於楼面堆积高度等情况施工荷载情况、工人操作情况等6、浇筑混凝土时，在高支模架体的梁底主、次梁交叉处设置监控点，工地现场管理人员与质安员定时做好巡检，观察模板及其支撑系统的变形情况，并定时进行记录，发现特殊现象时暂停施工，迅速疏散人员，待排除险情并经施工现场安全员等管理人员检查合格方可复工。九、文明施工1、参加高支模架设施工作业人员应遵守施工现场的各项管理制度。2、根据项目部总体平面布置图，安排固定的场地堆放高支模的架设材料，材料要分类堆放，堆放整齐。3、每次进场施工完成后，退场前要进行班组自检，高支模架上搭设剩余的材料，应堆放整齐，清理杂物。4、进入施工场地的作业人员应遵守公司的规章制度，文明施工。5、施工作业期间，高支模架设施工人员应合理组织施工材料，分段搭设好，退场前应清理剩余的材料。6、高支模架拆除期间及时清运拆卸的材料。十、高支模应急救援预案1、救援预案的目的事故发生后，及时展开救援，抢救受伤人员，使受困、受伤害人员、财产得到及时抢救。防止事故继续进展。2、现场施工管理及救援机构构成系统1）、机构组长：陈晓伟（现场负责人）X五859002662副组长：林上应（现场高支模总指挥）X一三7527528一八、李周慎（现场安全全面管理与总体调度）X八359199559组员：宋友忠（安全与质量监督、高支模架设与建浇筑现场指挥）x一三950310003、陈肖平（高支模架体观测、动态监控）、黄崇勇（负责钢筋分项工程）、林位谋（负责模板及支撑系统跟踪）、林位精（舲浇筑指挥）、王海欣（后勤与材料组组长）2）、职责与分工组长负责事故应急救援的全面组织、指挥、协调工作，负责向上级报告并负责调集抢险救援所需的人力、物力。副组长协助组长组织、指挥、协调救援工作，组长不在现场时代行组长的职责。组员在组长或者副组长的指挥下，负责现场的保护、抢救、警戒等工作，及具体落实组长或者副组长下达的救援方法、措施的指令。3、在施工现场按规定设置药物与急救工具项目部在现场办公室设置急救药箱与配备适当的药品与救护品。4、应急预案启动的条件：本工程的场所发生有下列情况时，应启动应急救援预案。1）在施工过程中，造成人身伤亡或者财产缺失时2）对施工场区的影响有明显的破环时3）模板火灾4）浇筑混凝土时模板支架明显位移5）模板坍塌6）应急救援预案小组认为务必启动应急救援预案时5、应急响应出现事故时，在现场的任何人员都必需立即向组长报告，汇报内容包含事故的地点、事故的程度、迅速推断的事故可能进展的趋势、伤亡情况等，及时抢救伤员、在现场警戒、观察事故进展的动态并及时将现场的信息向组长报告。组长接到事故发生后，立即赶赴现场并组织、调动救援的人力、物力赶赴现场展开救援工作，并立即向公司救援领导负责人汇报事故情况及需要公司支援的人力、物力。事故的各情况由公司向外向上汇报。6、高支模应急救援预案具体措施：(1)有关人员的安排组长、副组长接到通知后马上到现场全程指挥救援工作，立即组织、调动救援的人力、物力赶赴现场展开救援工作，并立即向公司救援领导负责人汇报事故情况及需要公司支援的人力、物力。组员立即进行抢救。(2)人员疏散、救援方法人员的疏散由组长安排的组员进行具体指挥。具体指挥人安排各操作人员进行疏散到安全的地方，并做好安全警戒工作。各组员与现场其他的各人员对现场受伤害、受困的人员、财物进行抢救。人员有支架的构件或者其它物件压住时，先对支架进行观察，如需局部加固的，立即组织人员进行加固后，方进行相应的抢救，防止抢险过程中再次倒塌，造成进一步的伤害。加固或者观察后，确认没有进一步的危险，立即组织人力、物力进行抢救。(3)伤员救护休克、昏迷的伤员救援让休克者平卧，不用枕头，腿部抬高30度。若属于心原性休克同时伴有心力衰竭、气急，不能平卧，可使用半卧。注意保暖与安静，尽量不要搬动，如必需要搬动时，动作要轻。使用吸氧与保持呼吸道畅通或者实行人工呼吸。受伤出血，用止血带止血、加压包扎止血。立即拨打120急救电话或者送医院。(4)现场保护由具体的组员带领警卫人员在事故现场设置警戒区域，用三色纺织布或者挂有彩条的绳子圈围起来，由警卫人员旁站监护，防止闲人进入。(5)当模板支撑体系位移监测值超出预警值时，务必立即停止作业，应对模板支撑系统进行加固后方可继续施工，当监测值超出操纵值时，应立即撤离作业人员。(6)当模板发生火灾时，应立即通知项目部义务消防队进行灭火，当火灾有蔓延趋势或者无法操纵火灾现场时，应立即组织所有人员撤离同时拨打119救援。(7)当施工现场作业人员发生触电时应迅速断绝电源，同时迅速检查触电者的呼吸、心跳情况，就地抢救，及时进行人工呼吸与胸外心脏按摩，立即请医生抢救，或者在不中断抢救的前提下，送往医院急救。(8)当事故有扩大、自救无法操纵时，应按预案的措施，启动受影响区域的疏散机制，包含事故发生后的疏散、警戒、交通管制，即在确保施工现场与受影响区域人员安全的前提下，按应急救援预案事先确定的路线与方向疏散、撤离，对事故区域周边进行警戒隔离以保护事故现场、保护现场秩序、防止外来干扰，如有必要，协助交警部门对事故现场的周边道路实施有效的管制，为应急救援工作提出畅通的道路。十一、模板支撑体系验算计算书(一)计算根据1、混凝土结构工程施工及验收规范GB50204-20022、土木结构设计规范GBJ5-883、建筑施工扣件式钢管脚手架安全技术规范JGJ三0-20114、建筑结构荷载规范GB50009-20015、混凝土结构工程施工规范GB50666-20116、建筑施工模板安全技术规范JGJI62-2008(二)连廊A与连廊B的楼面模板计算楼板局部厚度为140mm,板底木方使用80*80x30OmrT1。楼板底面模计算时取三跨连续梁作为验算对象。计算简图如下:模板自重：Q1=0.35×0.9×1.20=0.378kNm舲自重：Q2三24×0.14×0.9×1.2=3.63kNm钢筋自重：Q3=1.1×0.9X1.2=1.-kN/m施工活荷载：Q4=3×0.9×1.4=3.78kNmQ=Q1+Q2+Q3÷Q4=8.97kNm集中荷载:P=2.5X1.4=3.5kN1、 楼板模板验算强度验算当施工荷载为均布作用时：支座弯矩Mb=-O.10×Q×L2=-O.10×8.97×0.32=-0.081kN.m跨中弯矩M中=0.080×Q×L2=O.080×8.97×0.32=0.065kN.m当施工荷载为集中荷载作用时：支座弯矩M=-O.一五OXQXL二一0.一五OX3.5X0.3=-0.12kN.m跨中弯矩M=0.175×Q×L=0.175×3.5X0.3=0.一八kN.m最大弯矩为0.一八kN/m截面惯性矩：W=bh2=900X-八2/6=4860OmrT?抗弯强度：f=MW三O.一八X10748600三3.7Nmm2一五N/mm2(2)挠度验算v=L250=300/250=1.2模板截面惯性矩：1=1/12bh3=1/12×300×-A3=145800rn3木材弹性模量：E=6000N/mm2V=5QL4384EI=5×8.97×3004/(384X6000X145800)=1.08<1.2抗剪计算Q=O.6X8.97X0.3=1.61kNT=3Q2bh=3×1610/2×900×-=0.-iNmm2<1.4Nmm2考虑安全问题，将木方间距改为80X80x267,三跨距离取80Omrn,即钢管支托面上木方(主龙骨)跨度设计为800mm。楼板模板满足要求！2、 楼面木方计算荷载计算集中荷载：Q=(0.3+25.1×0.1)×1.2+3×1.4×0.267=2.1KN计算简图如下：/Q/L卜267267267(1)强度验算最大弯矩M2=M3=2.1X0.267=0.56kN.m现选用木方尺寸为80×80mm一根布置木材截面地抗才巨：W三bh26=80X8076=8.54X10mm3F=WM=O.56X1078.54X104=6.56Nmr<一三Nmm2挠度验算v=L250=800/250=3.2木方截面惯性矩：I=1/12bh3=112×80×803=34三33.33mm3木方弹性模量:E=9.5×103Nmn2w=0.677X2.1×L4100EI=0.677×2.1X8007(100X9.5×103×34一三33.33)=0.85<3.2挠度满足要求！楼板模板设计总概述：楼板厚度为140mm,模板使用一八厚的木胶合板，尺寸为9一五X一八30mm,底板横向木方使用80×80mmx267mm,主龙骨放置在钢管支托面上的纵向木方为80X80x800o3、 楼板支撑验算立杆验算：连廊A楼板面的高度为一三.4m,板厚为140mm,实际的搭设高度为一三.08m,连廊B楼面高度为9.45m,实际搭设高度为9.一三m,上托的调节高度不超过20OmrTl,立杆纵横距为800×800mm,水平杆步距为一五OOmn1。立杆稳固性：荷载N=(0.3+25.1X0.14)×1.2+3×1.4÷(0.800X0.800)二一三.71kN立杆步距取一五OOmm,根据钢管立杆计算长度LO二Lo二一五00+700=220Omm截面回转半径i二一五.8mm,A=489mm2入二Lo/i=2200/一五.8二一三9.24,查稳固性系数表得=0.379轴心受压：NA,710/(0.379×489)=73.98<205Nmm2模板支撑体系的安全性满足要求。楼板模板支撑体系概述：支撑体系使用Q48X3.Omm钢管搭设满堂顶架，连廊A钢管的实际搭设高度为一三.08m,连廊B钢管的实际搭设高度为9.一三m,立杆纵横间距为800×800mm,水平杆步距为一五Oommo(三)连廊A楼面梁与福利养老宿舍八楼1214轴AC轴梁模板支撑及验算连廊A楼板面标高为十三.4m,框架梁最大尺寸为350X100Omn1,以此梁作为验算对象，此框架梁部分支撑在下一层梁上，福利养老宿舍八楼1214轴AC轴楼板面标高为+14.4m,框架梁最大尺寸为350X950mmo各类施工荷载标准值为： 模板结构自重：0.5kNm2 新浇混凝土自重：24kN112 钢筋自重：1.1kNm21、梁底模板计算底模板验算荷载组合，按梁两边各取500mm进行验算。恒载计算：模板自重：q1=0.5×3.11×1.2=1.87kNm钢筋经：q2=25.1×(0.14×1+0.35×1.0)×1.2=14.76kNm施工活载：q3=3×1.35×1.4=5.67kNmQ=q1+q2+q3=22.3kNm(1)强度验算木方使用间距200mm查表得内力系数取k=0.100M=kQL2=-O.100X22.3×0.20-0.09kN.m梁底板选用350X八所，W二bF6=350X八2/6二一八90Omm3=MW=O.09X10，/一八900=4.76一三Nmm2底板强度满足要求！(2)挠度验算E=6000Nmm2,I=350×-A312=17.01×10mm4V=K×Q×L41OOEI=O.677×22.3×20041OOX6000×17.01×104二O.24mm<L250=200250=0.8mm挠度满足要求！(3)抗剪计算T=3Q2bh<TQ=0.6×22.3×0.20=2.68KNT=3X26800/(2×350X一八)=0.64<T=1.4N三2抗剪满足要求！梁底板满足要求！2、梁底木方计算按横向取简支梁验算(1)梁底木方强度考虑最不利荷载计算，按集中荷载F=0.20×22.3/2=2.23kNM=FX0.8/2=2.23×0.4=0.89kN.mW=bh26三80×8026=85333.33mm2=MW=O.89×10785333.33=10.43Nmm2<-=.Nmm2,满足要求！(2)挠度验算E=9000Nmm2,I=80X80312=34三333.33mm4V=FL348EI=2230X800348X9000X34-三333.33=0.77<800250=3.2mm满足要求！(3)抗剪计算Q=0.6×22.3×0.20=2.68kNV=3Q2bh=3×2680/2×80×80=0.63mm<1.6Nmm2梁底木方满足要求！3、 梁侧模板计算新浇筑混凝土对模板产生的侧压力：球重力密度：=24kNm3浇筑高度：H=1.0-0.14=0.86m球侧压力：F=×H=24×0.86=20.64kNm2强度验算梁侧模板立档木方使用间距为300mm,胫倾倒及振动产生的荷载取4KN/n?。Q=(20.64×1.2+4×1.4)×1.4=42.52kNm2弯矩系数取"0.1M=k×Q×L-0.1X42.52×0.3-0.38kNm2选用建筑模板一三OoX-八mm,W=2Xbh26=2X一三OOX一八26=140400m?f=MW=O.38×106140400=2.71Nmm2<-iNmm2强度满足要求！抗剪计算V=k×Q×L=O.62×42.52X0.3=7.91kN剪应力t=3V2bh=3X7910/2X一三00X一八二0.51Nmm2<1.4Nmm2抗剪满足要求！挠度验算l=112×b×h'二一三OOX一八712=63一八OOmm4V=K×Q×L41OOEI=O.677X42.52×3004100X6000X63-八00=0.62<L250=1mm梁侧模板满足要求!4、对拉螺栓验算立楞沿水平方向每隔450,垂直方向加一道M12对拉螺栓拉结，螺栓净截面A=60mm2o对拉螺栓的拉力N二42.52X0.45X0.45=8.6IKN,对拉螺栓的应力=NA=8.61X103÷60=143.5Nmm2<170N三2（满足要求）5、梁底托梁验算强度验算：由梁底木方有关计算可知，F=2.23KN,木方每端荷载计算值为P=F2=2.23/2=1.12KN,计算简图如下：三三M=k×P×L=-O.267×1.12×0.8=0.24kN.m,W=5080rm3=MW=O.24×1065080=47.24Nmm2<205Nmm2抗弯满足要求！挠度验算V=K×P×L3100EI=1.883X1120X8003100X2.06×105×10.78X104=0.49mm<v=L250=800250=3.2mm挠度满足要求！综合各方面因素，梁底托梁设计为设置各2条钢管，钢管托梁支撑在钢管立杆上。4、 连廊A梁立杆支撑验算梁用截面最大尺寸为350X100Omm进行计算，用二支立杆作为支撑，立杆的间距纵横向均为80Ormi,支撑高度按12.25米计算，板传来的荷载按每边0.5m计算，在计算中用两根钢管立柱的受荷面积验算。受荷面积为0.8X0.8=0.64rnm2o荷载组合：模板自重取0.5kNm2球自重取24kNm2钢筋自重取1.5kNm3施工活荷载取3kNr钢管支撑体系自重：(3.87KGm×12.25m×10NKG)1000X2=0.95kN两根立杆所承受荷载面积范围内的施工荷载组合：N=1.20.5×(0.8×0.8)+25.5×0.472+0.95+1.4×3×0.64二一八.66kN每支立杆承受的轴向力：N二一八.66/2=9.33kN立杆步距为h二一五Oomn1,根据钢管立杆计算长度L°=h+2a=一五00+2*700=2900mm,48×3.0钢管的回转半径为i二一五.80mm,入二L0i=2900/一五.80二一八3.5,=0.233,A=489mm2N×A=93300.233X489三81.89Nmm2<205Nrm2立杆支撑体系稳固性满足要求！5、 福利养老及宿舍楼八层1214轴AC轴梁立杆支撑验算梁用截面最大尺寸为350X95Omm进行计算，用二支立杆作为支撑，立杆的间距纵横向均为800mm,支撑高度按一三.3米计算，板传来的荷载按每边0.5m计算，在计算中用两根钢管立柱的受荷面积验算。受荷面积为0.8×0,8三0.64m2o荷载组合：模板自重取0.5kNr球自重取24kNm2钢筋自重取1.5kNm:施工活荷载取3kNr2钢管支撑体系自重：(3.87KGmX一三.3mX10NKG)1000X2=1kN两根立杆所承受荷载面积范围内的施工荷载组合：N=1.20.5×(0.8×0.8)+25.5×0.453+1+1.4×3×0.64二一八.14kN每支立杆承受的轴向力：N=-A.14/2=9.07kN立杆步距为h二一五Oomn1,根据钢管立杆计算长度L°=h+2a=一五00+2*700=2900mm,48×3.0钢管的回转半径为i二一五.80mm,入二L0i=2900/一五.80二一八3.5,=0.233,A=489mm2N×A=90700.233×489=79.6Nmm2<205Nmm2立杆支撑体系稳固性满足要求！(五)福利养老及宿舍楼八层板1214轴AC轴、医疗护理楼及行政餐饮楼2-E轴2-A轴/2-2轴2-6轴、微利养老楼四层板812轴AB轴楼面模板计算楼板厚度为120mm,板底木方使用80*80x30Omn1。楼板底面模计算时取三跨连续梁作为验算对象。计算简图如下：、/、/、/、/XZZ/X/ZaZIA.、BCAI300模板自重：Q1=0.3×0.9×1.20=0.324kNm般自重：Q2=24×0.12×0.9×1.2=3.11kN/m钢筋自重：Q3=1.1X0.9X1.2=1.一八kN/m施工活荷载:Q4=3×0.9×1.4=3.78kNmQ=Q1+Q2+Q3+Q4=8.39kNm集中荷载：P=2.5X1.4=3.5kN6、 楼板模板验算强度验算当施工荷载为均布作用时：支座弯矩Mb三-O.10×Q×L2=-O.10×8.39×0.32=-0.076kN.m跨中弯矩M中二0.080×Q×L2=O.080×8.39×0.32=0.060kN.m当施工荷载为集中荷载作用时：支座弯矩M=-O.一五OXQXL=-0.一五OX3.5X0.3=-0.12kN.m跨中弯矩M=0.175×Q×L=0.175×3.5X0.3=0.一八kN.m最大弯矩为0.一八kN/m截面惯性矩：W=bh2=900×一八2/6=4860Omm3抗弯强度：f=MW三O.一八×1()6/48600=3.7N11三2<一五N/mm2(2)挠度验算v=L250=300/250=1.2模板截面惯性矩：1=1/12bh3=1/12×300×-A3=145800木材弹性模量：E=6000N/mm2V=5QL4384EI=5×8.39×3004(384X6000×145800)=1.01<1.2抗剪计算Q=0.6×8.39X0.3=1.51kNT=3Q2bh二3*一五10/2X900X一八二0.14N11三2<1.4Nmm2楼板模板满足要求！楼板模板设计总概述：楼板厚度为120m,模板使用一八厚的木胶合板，尺寸为9一五X一八30mm,底板横向木方使用80×80mmx300mm,主龙骨放置在钢管支托面上的纵向木方为80×80x800o7、 连廊A与福利养老及宿舍楼八层1214轴AC轴楼板支撑验算，以福利养老及宿舍楼八层为例立杆验算：楼板面的高度为14.4m,板厚为120mm,实际的搭设高度为14.1m,上托的调节高度不超过200mm,立杆纵横距为800×800mm,水平杆步距为一五Oomm。钢管支撑体系自重:(3.87KGm×14.1m×10NKG)1000×4=2.2kN立杆稳固性：荷载N=(0.3+25.1X0.12÷2.2)×1.2+3X1.4÷(0.800×0.800)=16.9kN立杆步距取一五OOmrT1,根据钢管立杆计算长度LO二Lo二一五00+700=220Omm截面回转半径i二一五.8mm,A=489mm2入二Lo/i=2200/一五.8二一三9.24,查稳固性系数表得=0.379轴心受压：NA,16900/(0.379×489)=91.19<205Nmm2模板支撑体系的安全性满足要求。8、 微利养老楼四层812轴AB轴楼板支撑验算立杆验算：楼板面的高度为12m,板厚为120mm,实际的搭设高度为11.7m,上托的调节高度不超过200mm,立杆纵横距为800×800mm,水平杆步距为一五OOmm。钢管支撑体系自重：(3.87KGm×11.7mX10N/KG)/1000X4=1.81kN立杆稳固性：荷载N=(0.3+25.1×0.12÷1.81)×1.2+3×1.4÷(0.800X0.800)二一三.08kN立杆步距取一五OOmm,根据钢管立杆计算长度LO=LO二一五00+700=220OmrTl截面回转半径i二一五.8mm,A=489mm2入二Lo/i=2200/一五.8二一三9.24,查稳固性系数表得=0.379轴心受压：NA,一三080(0.379X489)=70.58<205Nr112模板支撑体系的安全性满足要求。连廊B与医疗护理楼及行政餐饮楼2-E轴2-A轴/2-2轴2-6轴模板支撑立杆高度分别为9.一三m、7.7m,轴心受压均小于205Nmr,支撑体系安全性满足要求。(六)微利养老楼四层812轴AB轴梁模板支撑及验算层高为12m,框架梁最大尺寸为250X65Omm,此框架梁部分支撑在下一层梁上。各类施工荷载标准值为： 模板结构自重：0.5kNm2 新浇混凝土自重：24kN112 钢筋自重：1.1kNm21、梁底模板计算底模板验算荷载组合，按梁两边各取500mm进行验算。恒载计算：模板自重：q1=0.5×2.85×1.2=1.71kNm钢筋经：q2=25.5×(0.12×1+0.25×0.65)×1.2=8.64kNm施工活载：q3=3×1.25×1.4=5.25kNmQzzq1+q2+q3二一五.6kNm(4)强度验算木方使用间距200mm查表得内力系数取k=0.100M=kQL2=-O.100X五.6×0.20-0.06kN.m梁底板选用250X八run,W=bh26=250×-A?/6二一三500mm3=MW=0.06X10，/一三500=4.44一三Nmm2底板强度满足要求！(2)挠度验算E=6000Nmm2,I=250×-A312=12.一五XlO'mm"V=K×Q×L41OOEI=O.677×一五.6X2004100×6000M12.一五Xlo"二0.23mm<L250=200250=0.8mm挠度满足要求！(3)抗剪计算T=3Q2bh<TQ=0.6X五.6X0.20=1.87KNT=3X-八70/(2X250X一
