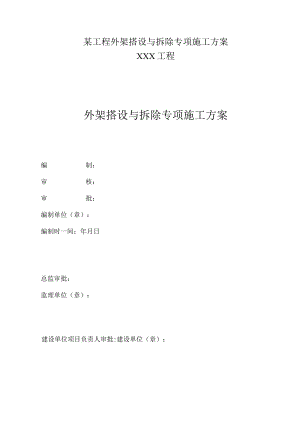

某工程外架搭设与拆除专项施工方案.docx

某工程外架搭设与拆除专项施工方案XXX工程外架搭设与拆除专项施工方案编制：审核：审批：编制单位（章）：编制时一间：年月日总监审批：监理单位（章）：建设单位项目负责人审批:建设单位（章）：XXX工程外架搭设与拆除专项施工方案审批表方案编制人员姓名学历专业职务/职称分公司部门审核意见审核人学历专业职务/职称审核意见工程管理科分公司技术负责人审核意见：签章：年月日公司部门审核意见部门审核人学历专业职务/职称审核意见总工程师办公室公司审才匕意见：签章：年月日一、编制根据1二、工程概况1三、脚手架搭设方案概况2四、施工准备3(一)技术交底、各项计划准备31钢管32寸口I,»3脚手板及安全网44悬挑脚手架用型钢4五、落地式双排扣件式钢管外脚手架4111'¾X42特殊部位54构造要求15六、悬挑式双排扣件式钢管外脚手架181设计参数及构造要求182特殊部位203复核计算书21(1)悬挑式扣件钢管脚手架计算书(无阳台)21(2)悬挑式扣件钢管脚手架计算书(0.6米飘窗)36(3)悬挑式扣件钢管脚手架计算书(18米阳台)50(4)型钢悬挑脚手架计算书(阳角)64七、悬挑卸料平台861设计参数及构造要求862复核计算书88八、电梯井操作平台951设计参数及构造要求952复核计算书98（1）满堂扣件式钢管脚手架计算书（30米落地架）98（2）满堂扣件式钢管脚手架计算书（20米悬挑架）105九、施工电梯（或者物料提升机）过料平台及内脚手架1151施工电梯（或者物料提升机）过料平台1152PJ月J'117十、外脚手架搭设、拆除施工要求1172拆除119H-、外脚手架检查与验收1201构配件检查与验收1202脚手架检查与验收121十二、安全文明措施122十三、应急预案123十四、附图127一、编制根据1、建筑结构可靠度设计统一标准GB50068-2001；2、建筑结构荷载规范GB50009-2012；3、钢结构设计规范GB50017-2003；4、建筑地基基础设计规范GB50007-2011；5、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011；6、钢管脚手架扣件GB15831-2006；7、建筑施工安全检查标准JGJ59-2011；8、建筑施工高处作业安全技术规范JGJ80-2016；9、建设工程施工现场消防安全技术规范GB50720-2011；10、通常用途钢丝绳GB/T20118-2006；IK工程建设标准强制性条文（房屋建筑部分）2013年版；12、本工程设计施工图纸及其标准图（包含设计变更、图纸会审记录、设计交底等设计文件）；13、本工程施工组织设计、公司有关规章制度、程序文件；14、文明施工与安全管理标准化图集桂建集团企字【2014】24号、施工现场安全文明绿色施工标准化图册（广西五建2012版）；15、PKPM安全计算软件、品茗安全计算软件、理正结构设计工具箱软件；16、建设工程安全生产管理条例；17、危险性较大的分部分项工程安全管理办法（建质200987号）。二、工程概况1、工程名称：XXX工程2、建设地点：XXX市XXX路3、建筑层数、层高、结构形式：XXX0要紧拟建建筑概况一览表部位层数层高m建筑面积IB2建筑总高度m地下室XX负2层XX,负1层XXXXXXX裙楼XX首层XX,2层XX,3层XX,.标准层XX每层XX4、其余情况：设计使用年限为50年，工程建筑耐火等级为二级，民用建筑工程设计等级三级，屋面防水等级为I级，地下室防水等级为11级，抗震设防等级为3级，烈度为6度。三、脚手架搭设方案概况1、本工程外架使用落地式双排钢管脚手架与悬挑工字钢钢管脚手架相结合的方法。落地式双排钢管脚手架按最大搭设高度30m进行复核验算，悬挑工字钢钢管脚手架按最大搭设高度19.5m复核验算，悬挑梁通常部位使用18#工字钢，阳角使用20#工字钢悬挑主梁带16#工字钢联梁，钢管使用外径48.3mm,壁厚3.6mm（复核计算时使用48.0*3.0保守计算）。2、外架搭设方案名称落地式脚手架悬挑架中间段悬挑架顶部段地下室使用落地架，搭设高度IOm裙楼使用落地架,落在地下室顶板上，搭设高度20m标准层1-7层使用落地架，落在地下室顶板上，搭设高度30m8-13层，14-19M，20-25搭设高度3*6=18m26层以上,搭设高度19.5m3、外架搭设设计参数名称基础纵距（米）内立杆离墙距离（米）横距（米）步距（米）悬挑（米）锚固（米）连墙件钢丝绳落地架室外地坪或者地下室顶板1.50.30.91.8二步二跨悬挑架（无阳台）18型工字钢，长度3.4m,锚固螺栓牛161.50.30.91.81.51.9二步二跨按构造设置钢丝绳，直径14mm,吊环20悬挑架（0.6m飘窗处）18型工字钢,长度4.9m,锚固螺栓161.50.90.91.82.12.7二步二跨按计算设置钢丝绳，直径20mm,吊环620悬挑架（1.8m阳台）18型工字钢,长度7.5m,锚固螺栓161.52.10.91.83.34.2二步二跨按计算设置钢丝绳，直径22mm,吊环620悬挑架（阳角）20a号工字钢主梁带16号工字钢联梁1.50.30.91.81. 52. 11.9"2.7二步二跨按构造设置钢丝绳，直径14mm,吊环20注：所有外架按结构架要求设置，施工中严格操纵架体荷载，不同意堆放材料超过同意最大荷载的要求。4、塔吊卸料平台架：使用工具式型钢悬挑卸料平台，每层设置2个。5、施工电梯（或者物料提升机）过料平台架：使用落地架与悬挑架搭设，落地架高度、悬挑架高度及分段设置情况与外架保持一致。6、电梯井操作平台架：使用落地架与悬挑架搭设，落地架高度、悬挑架高度及分段设置情况与外架保持一致。7、悬挑防护棚：在XX层、XX层楼板处分别设置一道宽3m-6m的外架防护棚，防止高处物体打击与坠落。防护棚做法按公司2012年11月9日公布的施工现场安全文明绿色施工标准化图册要求。建筑物高H坠落半径R25m3m5-l5m4m163Om5m>30m6m四、施工准备（一）技术交底、各项计划准备1、脚手架搭设前，应按专项施工方案向施工人员进行交底。2、应按JGJ130-20U规范的规定与脚手架专项施工方案要求对钢管、扣件、脚手板、可调托撑等进行检查验收，不合格产品不得使用。3、经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。4、应清除搭设场地杂物，平整搭设场地，并应使排水畅通。5、技术人员根据本方案编制工字钢、钢丝绳、预埋件、安全网、脚手板、钢管、扣件、劳动力、施工机具等的需用计划。6、材料员根据需用计划落实供给渠道，尽快订立供给关系或者合同，保证按时进场。7、工字钢、钢管、扣件、预埋件等务必有出厂合格证书，对其质量应严格把关，经检验合格后方可使用。8、架子工务必通过专门的安全技术与操作技能的培训与考核，并经培训考核合格，取得特种作业人员操作证方可上岗。挂牌上岗，穿戴轻便、整洁，文明礼貌，团结互助，言语文明，不打架斗殴。（二）构配件要求1钢管1.1脚手架钢管应使用现行国家标准直缝电焊钢管GB/T12793或者低压流体输送用焊接钢管GB/T3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。1. 2脚手架钢管宜使用48.3X3.6钢管。每根钢管的最大质量不应大于25.8kgo2扣件1.1 扣件应使用可锻铸铁或者铸钢制作，其质量与性能应符合现行国家标准钢管脚手架扣件GB15831的规定,使用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。2. 2扣件在螺栓拧紧扭力矩达到65N-m时，不得发生破坏。3脚手板及安全网2.1 本工程使用竹串片脚手板，单块脚手板质量小于30kg。竹串片脚手板应符合现行行业标准建筑施工木脚手架安全技术规范JGJ164的有关规定。3. 2安全防护网应使用阻燃型安全防护网，材质应符合现行国家标准。4悬挑脚手架用型钢3.1 悬挑脚手架用型钢的材质应符合现行国家标准碳素结构钢GB/T700或者低合金高强度结构钢GB/T1591的规定。3.2 用于固定型钢悬挑梁的锚固螺栓材质应符合现行国家标准钢筋混凝土用钢第1部分：热轧光圆钢筋GB1499.1中HPB235级钢筋的规定。五、落地式双排扣件式钢管外脚手架落地双排外脚手架搭设工艺流程：测量放线T摆放扫地大横杆少立杆3装扫地小横杆3安装第一步大横杆T安装抛杆与安装第一步小横杆3铺站脚脚手板逐步搭设1设计参数1.l落地式双排外脚手架基础：由一层开始搭设的落地架直接落在室外地下室顶板上，并在外架底部地下室对应位置楼板设置钢管支顶架，将荷载传到地下室底板上。脚手架底座底面标高宜高于自然地坪50mm100mm01.2底座与垫板：立杆下设底座并加垫20Omm宽，50mm厚，15OOmm长的硬杂木垫板，按通长设置，垫板与地面密切接触，无留空。按照方案要求的纵、横间距放线定位。脚手架基础要有排水措施，防水浸泡。1.3立杆：内立杆离墙距离为0.3m,内外立杆横距Lb=0.9m,立杆纵距La=1.5m,纵向水平杆（大横杆）步距h=1.8m°1.4水平杆：纵向水平杆（大横杆）应设置在立杆内侧，单根杆长度不应小于3跨；横向水平杆（小横杆）贴近立杆布置，置于大横杆之上用直角扣件扣紧，间距为La2=0.75m,在使用过程中不得拆除紧贴立杆的小横杆。1.5剪刀撑设置：本落地式双排外脚手架最大搭设高度为30米，按规范要求在外架四周外侧立面整个长度与高度连续设置剪刀撑，剪刀撑与地面夹角为45。60。1.6连墙件：本工程使用刚性连墙件与建筑物可靠连接，按二步二跨设置，即每二步Qh）二跨（2La）用横杆钢管将外架内、外立杆与预埋在梁或者楼板中的短钢管连接，使用双扣件连接（如下图）。本工程的连墙件优先使用菱形布置。1.7作业层、平台的挡脚板、栏杆：考虑到作业层栏杆搭设后不拆移动，保持外架外立面整体美观，每步架均设置防护栏杆；仅作业层设置挡脚板，高度不小于O.18mo作业层、平台的挡脚板、栏杆搭设如下图:1.8脚手板铺设：本工程使用竹串片脚手板，架底第一步架、架顶一步、作业层各满铺一层脚手板，中间层不大于Ionl满铺一层脚手板；1.9安全兜网：在满铺脚手板层用安全网双层兜底。1.lO安全网：落地双排外脚手架外立杆内侧立面满挂符合安检标准的密目式（2000目）安全网进行全封闭。务必使用阻燃型密目网。2特殊部位2.1 在二层楼面外立面有外挑2米的通长挑板方法一外架立杆穿过挑板，并在相应挑板位置留设PCV套管，待外架拆除后再补洞；方法二挑板以上外架从挑板上起步搭设,挑板模板支撑架不拆除,并保留到上部外架拆除完成为止;挑板模板支撑架详见XXX支模施工方案；2.2 采光井参照电梯井操作平台架搭设；2.3 3复核计算书落地式扣件钢管脚手架计算书根据规范：建筑施工扣件式钢管脚手架安全技术规范JGJI30-2011建筑结构荷载规范GB50009-2012钢结构设计规范GB50017-2003建筑地基基础设计规范GB50007-2011计算参数：钢管强度为205.0Nmm2,钢管强度折减系数取LO0。双排脚手架，搭设高度30.0米，立杆使用单立管。立杆的纵距L50米，立杆的横距0.90米，内排架距离结构0.30米，立杆的步距1.80米。钢管类型为648X3.0,连墙件使用2步2跨，竖向间距3.60米，水平间距3.00米。施工活荷载为3.0kNr112,同时考虑2层施工。脚手板使用竹串片，荷载为0.35kN按照铺设4层计算。栏杆使用竹串片，荷载为0.17kNm,安全网荷载取O.OlOOkN/i/。脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。基本风压0.20kNr112,高度变化系数0.8800,体型系数1.2100。地基承载力标准值135kNr112,基础底面扩展面积0.250m2,地基承载力调整系数0.40。钢管惯性矩计算使用I=11(D4-d4)64,抵抗距计算使用W=(D4-d4)32Do一、小横杆的计算：小横杆按照简支梁进行强度与挠度计算，小横杆在大横杆的上面。按照小横杆上面的脚手板与活荷载作为均布荷载计算小横杆的最大弯矩与变形。1 .均布荷载值计算小横杆的自重标准值P1=O. 038kNm脚手板的荷载标准值P2=O.350×1.500/2=0.262kNm活荷载标准值Q=3.000×1.500/2=2.250kNm荷载的计算值q=1.2×0.038+1.2×0.262+1.4×2.250=3.511kNm(门口口口：门口I口口！If小横杆计算简图2 .抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下：Ma=q产怆M=3.511×0.90028=0.355kN.m。=0.355×1064491.0=79.158Nmm2小横杆的计算强度小于205.0Ni三2,满足要求!3 .挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下：3845Z荷载标准值q=0.038+0.262+2.250=2.551kNm简支梁均布荷载作用下的最大挠度V=5.0×2.551×900.O4/(384X2.06×10×107780.0)=0.982mm小横杆的最大挠度小于900.0/150与10三,满足要求!二、大横杆的计算：大横杆按照三跨连续梁进行强度与挠度计算，小横杆在大横杆的上面。用小横杆支座的最大反力计算值，在最不利荷载布置下计算大横杆的最大弯矩与变形。1.荷载值计算小横杆的自重标准值P1=O.038×0.900=0.035kN脚手板的荷载标准值P2=O.350×0.900×l.500/2=0.236kN活荷载标准值Q=3.000×0.900×1.500/2=2.025kN荷载的计算值P=(1.2×0.035+1.2×0.236+1.4×2.025)/2=1.580kN士口门口"口口W”"大横杆计算简图2.抗弯强度计算最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩与均布荷载最大弯矩计算公式如下：三0.08.7/2集中荷载最大弯矩计算公式如下：=0劣5PlM=0.08×(1.2×0.038)X1.5002+0.175×1.580×l.500=0.423kN.m。=0.423×1064491.0=94.197Nmm2大横杆的计算强度小于205.0Nmm2,满足要求！3.挠度计算最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度与均布荷载最大挠度计算公式如下：0.67710051Z集中荷载最大挠度计算公式如下：1.146×Pl31005Z大横杆自重均布荷载引起的最大挠度V1=O. 677X0. 038× 1500. OO4/(100×2. 060×105× 107780. 000)=0. 059mm集中荷载标准值 P= (0. 035+0. 236+2. 025)/2=1. 148kN集中荷载标准值最不利分配引起的最大挠度V1=I. 146X1147. 905× 1500. OO3/(100X2. 060× IO5X 107780. 000)=2. OOOmrn最大挠度与V=V1+V2=2. 059mm大横杆的最大挠度小于1500. 0/150与10mm,满足要求！三、扣件抗滑力的计算：纵向或者横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算（规范5. 2. 5）:R Rc其中Rc 扣件抗滑承载力设计值,单扣件取8. OkN,双扣件取12. OkN;R 纵向或者横向水平杆传给立杆的竖向作用力设计值;1.荷载值计算横杆的自重标准值P1=0. 038×l. 500=0. 058kN脚手板的荷载标准值P2=O. 350×0. 900×l. 500/2=0. 236kN活荷载标准值Q=3. 000×0. 900×l. 500/2=2. 025kN荷载的计算值R=1.2×0. 058+1.2×0. 236+1. 4×2. 025=3. 188kN单扣件抗滑承载力的设计计算满足要求!当直角扣件的拧紧力矩达40-65N. m时,试验说明：单扣件在12kN的荷载下会滑动，其抗滑承载力可取8. OkN;双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.OkN0四、脚手架荷载标准值：作用于脚手架的荷载包含静荷载、活荷载与风荷载。静荷载标准值包含下列内容：(1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1072NGI=0.107×30.000=3.217kN(2)脚手板的自重标准值(kNr112);本例使用竹串片脚手板，标准值为0.35Ng2=0.350×4×1.500×(0.900+0.300)/2=1.260kN(3)栏杆与挡脚手板自重标准值(kN/m)；本例使用栏杆、竹串片脚手板挡板，标准值为0.17Ng3=0.170×l.500×4=l.020kN(4)吊挂的安全设施荷载，包含安全网(kN/nd；0.010Ng4=0.010×1.500×30.000=0.450kN经计算得到，静荷载标准值NG=Ngi+Ng2+Ng3+Ng4=5.947kN0活荷载为施工荷载标准值产生的轴向力总与，内、外立杆按一纵距内施工荷载总与的1/2取值。经计算得到，活荷载标准值NQ=3.000×2×1.500×0.900/2=4.050kN风荷载标准值应按照下列公式计算Wt=5PjWO其中WO基本风压(kN/j),W0=0.200UZ风荷载高度变化系数，UZ=0.880US风荷载体型系数：US=1.210经计算得到：Wk=0.200×0.880×1.210=0.213kNm2o考虑风荷载时,立杆的轴向压力设计值计算公式N=1.2Ng+0.9×1.4Nq通过计算得到，底部立杆的最大轴向压力：N=l.2×5.947+0.9×1.4×4.050=12.240kN不考虑风荷载时,立杆的轴向压力设计值计算公式N=1.2Ng+1.4Nq通过计算得到，底部立杆的最大轴向压力：N=l.2×5.947+1.4×4.050=12.807kN风荷载设计值产生的立杆段弯矩阵计算公式MW=0.9×1.4Wklah210其中Wk风荷载标准值（kN/#）；Ia立杆的纵距（m）；h立杆的步距（m）o通过计算得到风荷载产生的弯矩：Mw=0.9×1.4×0.213×1.500×1.800×1.800/10=0.130kN.m五、立杆的稳固性计算：1.不考虑风荷载时,立杆的稳固性计算b=关力其中N立杆的轴心压力设计值，N=12.807kN;i计算立杆的截面回转半径，i=l.60cm；k计算长度附加系数，取1.155；u计算长度系数，由脚手架的高度确定，户1.500；I0计算长度（m）,由公式I0=kuh确定，I。二1.155X1.500X1.800=3.118m；A立杆净截面面积，A=4.239cm2；W立杆净截面模量（抵抗矩），W=4.491cm、'；长细比，为3118/16=1960同意长细比（k取1）,为2700/16=169<210长细比验算满足变求！轴心受压立杆的稳固系数，由长细比l0i的结果查表得到0.190；。一一钢管立杆受压强度计算值（Nmm2）.f一一钢管立杆抗压强度设计值，f=205.00Nmm2;经计算得到:。=12807/（0.19×424）=159.383Nmm2;不考虑风荷载时，立杆的稳固性计算。<f,满足要求！2.考虑风荷载时,立杆的稳固性计算三+v<7其中N立杆的轴心压力设计值，N=12.240kN;1 计算立杆的截面回转半径，i=l.60cm；k计算长度附加系数，取1.155；U计算长度系数，由脚手架的高度确定，户1.500；I0计算长度（m）,由公式I0=kuh确定，I0=I.155×1.500×1.800=3.118m；A立杆净截面面积，A=4.239cm2；W立杆净截面模量（抵抗矩），W=4.491c11长细比，为3118/16=1960同意长细比（k取1），为2700/16=169<210长细比验算满足要求！轴心受压立杆的稳固系数，由长细比l0i的结果查表得到0.190；Mw一一计算立杆段由风荷载设计值产生的弯矩，Mw=0.130kN.m；。一一钢管立杆受压强度计算值（N/miid；f一一钢管立杆抗压强度设计值，f=205.00N/mm2；经计算得到。=12240/（0.19×424）+1300004491=181.365Nmm2;考虑风荷载时，立杆的稳固性计算。<f,满足要求！六、最大搭设高度的计算：不考虑风荷载时，当立杆使用单管时，单、双排脚手架同意搭设高度H,按下式计算：H=-（1.2Nc2k+1.4NQk-Nxic）/1.2gk其中NG2k构配件自重标准值产生的轴向力，2k=2.730kN;NQk一一活荷载标准值，NQk=4.050kN;gk每米立杆承受的结构自重标准值，gk=0.107kNm;Nxic轴向力钢丝绳卸荷部分，NQk=-0.OOlkN;。一一钢管立杆抗压强度设计值，。=205.OON/mm2；经计算得到，不考虑风荷载时，按照稳固性计算的搭设高度H=58.481米。考虑风荷载时，当立杆使用单管时，单、双排脚手架同意搭设高度H,按下式计算:H=-1.2NG2k+0.9×1.4(Nqk+Mwk)-Nxic/1.2gk其中NG2k构配件自重标准值产生的轴向力，NG2k=2.730kN;NQk一一活荷载标准值，NQk=4.050kN;gk每米立杆承受的结构自重标准值，gk=0.107kNm;Mwk计算立杆段由风荷载标准值产生的弯矩，MWk=103kN.m;NXie轴向力钢丝绳卸荷部分，NQk=-0.OOlkN;。钢管立杆抗压强度设计值，。=205.OON/mm2；经计算得到，考虑风荷载时，按照稳固性计算的搭设高度H=44.757米。取上面两式计算结果的最小值，脚手架同意搭设高度H=44.757米。七、连墙件的计算：连墙件的轴向力计算值应按照下式计算：NI二Nlw÷No其中Nlw风荷载产生的连墙件轴向力设计值(kN),应按照下式计算：NIW=1.4×wk×Awwk风荷载标准值，wk=0.213kNm2;AW每个连墙件的覆盖面积内脚手架外侧的迎风面积：Aw=3.60×3.00=10.800m2；N0连墙件约束脚手架平面外变形所产生的轴向力(kN)；N0=3.000经计算得到Nlw=3.220kN,连墙件轴向力计算值Nl=6.220kN根据连墙件杆件强度要求，轴向力设计值Nfl=O.85Acf根据连墙件杆件稳固性要求，轴向力设计值Nf2=0.85f其中轴心受压立杆的稳固系数，由长细比li=30.00/1.60的结果查表得到小=0.95；净截面面积Ac=4.24cm2；毛截面面积A=18.10cm2；f=205.00Nmm2o通过计算得到Nfl=73.865kNN>N1,连墙件的设计计算满足强度设计要求！通过计算得到Nf2=300.IlOkNNt2>N1,连墙件的设计计算满足稳固性设计要求!脚手架扣件连墙件拉结楼板预埋钢管示意图预埋钢管 楼板八、立杆的地基承载力计算:立杆基础底面的平均压力应满足下式的要求Pkfg其中Pk脚手架立杆基础底面处的平均压力标准值，Pk=NJA=39.99(kPa)Nk上部结构传至基础顶面的轴向力标准值Nk=5.95+4.05=10.OOkNA一基础底面面积（m2）；A=0.25fg地基承载力设计值（kNm2）；fg=54.00地基承载力设计值应按下式计算fg=IXfgk其中kc脚手架地基承载力调整系数；kc=0.40fgk地基承载力标准值；fgk=135.00地基承载力的计算满足要求！扣件脚手架计算满足要求！4构造要求1 .1纵向水平杆、横向水平杆、脚手板4 .1.1纵向水平杆的构造应符合下列规定：1纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；2纵向水平杆接长应使用对接扣件连接或者搭接。并应符合下列规定：1）两根相邻纵向水平杆的接头不应设置在同步或者同跨内；不一致步或者不一致跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3；2）搭接长度不应小于1m,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm；（a）接头不在同步内（立面）；（b）接头不在同跨内（平面）纵向水平杆对接接头布置示意图I一立杆；2一纵向水平杆；3横向水平杆3当使用竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。4.1.2横向水平杆（小横杆）的构造应符合下列规定:1作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；2当使用竹串片脚手板时，双排脚手架的横向水平杆两端均应使用直角扣件固定在纵向水平杆上。4.1.3主节点处务必设置一根横向水平杆，用直角扣件扣接且严禁拆除。4.1.4脚手板的设置应符合下列规定：1作业层脚手板应铺满、铺稳，铺实。2竹串片脚手板应设置在三根横向水平杆上。当脚手板长度小于2m时，可使用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。脚手板的铺设应使用对接平铺或者搭接铺设。脚手板对接平铺时，接头处务必设两根横向水平杆，脚手板外伸长应取130150m,两块脚手板外伸长度的与不应大于300mm；脚手板搭接铺设时，接头务必支在横向水平杆上，搭接长度不应小于20Onin1,其伸出横向水平杆的长度不应小于IOomn1。（a）脚手板对接；（b）脚手板搭接脚手板对接、搭接构造示意图3作业层端部脚手板探头长度应取150mm,其板的两端均应固定于支承杆件上。4.2立杆4.2.1每根立杆底部应设置底座及垫板。4.2.2脚手架务必设置纵、横向扫地杆。纵向扫地杆应使用直角扣件固定在距底座上皮不大于200m处的立杆上。横向扫地杆应使用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4.2.3脚手架立杆基础不在同一高度上时，务必将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于Imo靠边坡上方的立杆轴线到边坡的距离不应小于500三o纵、横向扫地杆构造示意图1横向扫地杆；2纵向扫地杆4.2.4双排脚手架底层步距均不应大于2m。4.2.5双排脚手架立杆接长除顶层顶步外，其余各层各步接头务必使用对接扣件连接。4.2.6脚手架立杆对接、搭接应符合下列规定：1当立杆使用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；2当立杆使用搭接接长时，搭接长度不应小于1m,并应使用很多于2个旋转与扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mmo4.2.7脚手架立杆顶端栏杆宜高出女儿墙上端1m,宜高出檐口上端1.5m04. 3剪刀撑与横向斜撑4.3. 1双排脚手架剪刀撑的设置应符合下列规定：1每道剪刀撑跨越立杆的根数宜按下表的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6m,斜杆与地面的倾角宜在45°飞0。之间；剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的颈角45°50。60°剪刀撑跨越立杆的最多根数n7652剪刀撑斜杆的接长应使用搭接，搭接长度不应小于1m,并应使用很多于3个旋转扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mnio3剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或者立杆上，旋转扣件中心线至主节点的距离不宜大于150mmo4. 3.2双排脚手架横向斜撑的设置应符合下列规定：1横向斜撑应在同一节间，由底至顶层呈之字型连续布置，斜撑的固定应符合JGJI30-2011第6.5.2条第2款的规定；2高度在24m下列的封闭型双排脚手架可不设横向斜撑，高度在24m以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道。4.4其他构造要求1 .4.1落地双排外脚手架使用避雷针与立横杆连通，接地线与整幢建筑物楼层内避雷系统连成一体的措施。接地冲击电阻W30Q。4 .4.2结构施工支模架不得与外架联结，严禁悬挂起重设备，商品碎输送管不得与外架联结,其管道走向位置另搭架体，确保输送管支设牢固。作业层上的施工荷载应操纵在本方案所计算的限载范围内，不得超载。六、悬挑式双排扣件式钢管外脚手架悬挑式双排扣件式钢管外脚手架工艺流程：在楼板模板上弹出锚固螺栓卡环位置一安装锚固螺栓卡环一（碎达到设计强度后）安装18号工字钢（预先按要求焊好625钢筋定位）一摆放纵向扫地杆一竖立杆并与扫地杆扣紧一装扫地小横杆，并与立杆与扫地杆扣紧（固定立杆底端前，应吊线确保立杆垂直）一每边竖起3-4根立杆后，随即装设第一步纵向水平杆（与立杆扣接固定）一安第一节小横杆一校正立杆垂直与水平使其符合要求，按4060N力拧紧扣件螺栓，形成脚手架的起始段，按上述要求依次向前延伸搭设，直至第一步架交圈完成。交圈后，再全面检查一遍脚手架质量与挑梁情况严格确保设计要求与脚手架质量一安第二节大横杆一安第二步小横杆一加设临时斜撑杆（加抛撑）上端与第二步大横杆紧扣（装设连墙件后拆除）一安第三、四步大横杆与小横杆一安装二层连墙件一接立杆一加设剪刀撑一装设作业层间横杆f铺设脚手板，绑扎防护及挡脚板、立挂安全网1设计参数及构造要求1.l悬挑式双排外脚手架基础：悬挑式双排外脚手架落在型钢悬挑梁上，型刚悬挑梁使用18号的工字钢，间距按每1.5米一根布置，每根工字钢外端部设置6X19+1的钢丝绳与上一层（1.8米阳台部位为上二层）建筑结构斜拉结。悬挑钢梁使用3个U型锚固螺栓与建筑结构梁板固定，分别设置在距其固定端部200mm、400mm处及悬挑支承点处。锚固螺栓直径为16mm,开口宽度不大于160mm,其与悬挑钢梁之间使用角钢压板连接固定，角钢的规格为63mmX63mmX6mm,锚固螺栓与钢梁间隙应用钢楔或者硬木楔楔紧，其固定构造图如下:不大于16Omln一角钢或槽钢压板木楔侧向楔紧二根18钢筋，1. 5m长.本工程悬挑外架包含无阳台、0.6米飘窗与1.8米阳台等三种位置情况，悬挑梁设计参数如下表：悬挑架部位型钢规格总长度（米）悬挑长度（米）锚固长度（米）间距（米）锚固螺栓直径（mm）斜拉钢丝绳直径（mm）吊环直径（mm）无阳台18号工字钢3.41.51.91.51614200.6m飘窗18号工字钢4.92.12.71.51620201.8m阳台18号工字钢7.53.34.21.51622201.2底座：在工字钢上立杆位置处焊上IoOnIm长625钢筋作为立杆与工字钢可靠固定的定位点，立杆套在钢筋上防止立杆位移。1.3立杆：内立杆离墙距离为：无阳台部位0.3m,0.6m飘窗部位0.9m,1.8m阳台部位2.1m；内外立杆横距Lb=0.9m,立杆纵距La=1.5m,纵向水平杆（大横杆）步距h=1.8m°1.4水平杆：纵向水平杆（大横杆）应设置在立杆内侧，单根杆长度不应小于3跨；横向水平杆（小横杆）贴近立杆布置，置于大横杆之上用直角扣件扣紧，间距为La2=0.75m,在使用过程中不得拆除紧贴立杆的小横杆。1.5剪刀撑设置：按规范规定，在外架四周外侧立面整个长度与高度连续设置剪刀撑，剪刀撑与地面夹角为45。60。01.6连墙件：本工程使用刚性连墙件与建筑物可靠连接，按二步二跨设置，即每二步（2h）二跨（2La）用横杆钢管将外架内、外立杆与预埋在梁或者楼板中的短钢管连接，使用双扣件连
