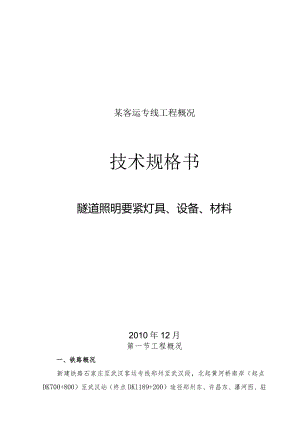

某客运专线工程概况技术规格书隧道照明要紧灯具、设备、材料2010年12月第一节工程概况一、铁路概况新建铁路石家庄至武汉客运专线郑州至武汉段，北起黄河桥南岸（起点DK700+800）至武汉站（终点DKl189+200）途径郑州东、许昌东、瀑河西、驻马店西、明港东、信阳东、孝感北等地。正线长度为471双线公里。二、隧道照明设计说明1.供电原则：50OnI及以上的隧道照明设固定检修照明，使用单侧双电源供电，低压供电线路的供电半径为L5km左右；双电源接引于IOkV综合负荷贯穿线及IOkV一级负荷贯穿线。2 .隧道照明操纵正常照明灯使用分段两端操纵，分段开关设于隧道两端洞口与隧道洞室内。远动操纵：在综合洞室内设置智能监控装置（RTiJ）；在第一个或者最后一个综合洞室设智能监控通信接口，从通信接口敷设光缆至隧道邻近的通信基站；通过通信光缆专用通道上传至综合维修段操纵室。3 .隧道照明设备安装（1）隧道照明灯具布置大于500m.小于5000m的隧道设正常固定照明，光源使用25WLED灯，照明灯沿隧道两侧交错布置，水平间距通常为20m、距内轨2.8m。大于5000m的隧道及有紧急出口的隧道设正常固定照明并作为疏散应急照明使用，光源使用25WLED灯，照明灯沿隧道两侧交错布置，水平间距通常为20m、距内轨2.8m。大于5000m的隧道及有紧急出口的隧道设疏散指示灯及标志灯，光源使用3WLED灯，疏散指示灯沿隧道两侧对称布置，水平间距通常为25m、距地2.5mo设置在隧道综合洞室洞口上的标志灯距地3.2mo(2)隧道口及综合洞室内电源箱、RTU、照明操纵箱均为明挂，箱体底边距地1.3m；EPS根据容量为挂墙或者落地靠墙安装。(3)所有灯具、开关箱、按钮箱、EPS等的防护等级为IP65。(4)隧道内的灯具安装、设备安装及配线安装应满足列车350kmh时运行的要求。4 .隧道照明配线方式(1)隧道供电电源电缆、标志灯电源电缆干线、操纵电缆及监控光缆沿隧道电力电缆槽敷设。(2)隧道照明干线电缆沿隧道壁水平安装时使用电缆挂钩敷设，挂钩安装间距为0.8m,电缆安装高度为距灯具上缘0.2m。(3)除沿隧道壁使用电缆挂钩水平敷设的电缆与沿电缆槽敷设的电缆外，其它电缆均使用穿钢管沿隧道壁明敷。第二节铁路隧道LED光源照明灯具一、概述1 .本技术条件适用于时速350kmh列车运行隧道照明灯具的设计、制造、安装、试验及运行作业。投标商提供的产品除满足下列技术条件外,还务必满足铁路隧道照明施工图设计文件的有关技术要求，并要求投标商递交投标书时提供所投用于本工程的灯具样品各一套，投标商所投用于本工程的产品不得有第三方所主张的权利。2 .供应商应在投标书中包含下列项目内容（1）日常保护所需专用仪器及工具；（2）备品备件产地与订购时估计交货周期、地点。（3）三年保护所需耗损件的清单（费用不包含在投标价中）；3 .供应商资质要求（1）法人营业执照合法有效影印件（务必年检合格）。（2）法定代表人证书（代码证）合法有效影印件（务必年检合格）。（3）企业税务登记证合法有效影印件（包含国税、地税）。（4）省、部级及以上部门颁发的产品技术鉴定证书或者专利证书。（5）中国质量认证中心颁发的CQC产品质量认证证书。（6）国家灯具质量监督检验中心产品质量检测报告（灯具应含防护等级、振动试验及光度测试报告）。（7）IS09001：2000系列质量管理体系认证证书。（8）近期开户银行出具的资信证明及近上年度经审计的资产负债表有效影印件。（9）用于本次投标的产品近三年在铁路内重点工程使用业绩及运行良好的证明材料。4 .隧道照明灯具应包含下列部分:（1）底座（安装支架）(2)灯具外壳(含光源室、电器室、减震器室)(4) (3)反光器(5) 1.ED光源(国际知名品牌)(5)电器(含电容器)(6) 灯具引出电缆(长度根据现场要求)二、使用标准除特殊说明外，本技术条件所涉及的隧道照明灯具应按下列标准与规范设计、制造、检验与安装。(7) GB7000.1-2002灯具通常安全要求与试验(8) GB7000.5-1996道路与街路照明灯具的安全要求(9) GB/T9468-蔑四_道路照明灯具光度测试(10) GB7001灯具外壳防护等级分类(11) QB/T3741-1999灯具电镀、化学覆盖层(12) QB/T1553-1992灯具瓦楞纸箱包装技术条件(13) GBIo682-1989普通照明用管形荧光灯(14) GB2叁9963T998钢化玻璃(15) TBIO621-2009高速铁路设计规范(试行)(16) TB10008-2006铁路电力设计规范(17) TBlOO63-2007铁路工程设计防火规范(12)半导体照明产品技术要求(2010)版，国家发改委、住房城乡建设部、交通运输部(发改办环资20102082号文件附件三)参考标准：(1) TB/T2796-1997铁路隧道固定式照明灯具技术条件(2) TB/T2275-91铁路隧道照明设施与供电技术条件三、技术要求1 .基本要求(1)灯具应具有防潮湿、防腐蚀、防振动的性能，并应安全可靠、维修方便。(2)灯具安装在隧道壁上后，不得侵入基本建筑限界。(3)灯具内电器元件使用防潮、无自爆、耐火及阻燃产品。(4)灯具防护等级为IP652 .灯具在下列环境下应能正常工作：(1)环境温度为-25+4(C;(2)有凝露、隧道渗漏水的喷淋及尘埃环境；(3)二氧化硫(SO2)浓度3mg11'及五氧化二氮(N2O5)浓度IoOmg/等强腐蚀性气体经常存在且相对湿度在95%的环境；(4)灯具安装好以后，应能承受风速为90ms时的风压，并要求投标商提供灯具相应的气动强度实验报告。3 .光学性能(1)使用多芯片集成封装的大功率LED为光源。(2)灯具配光应适合隧道内狭长照明区域的特点，并满足有关照度要求。(3)灯具安装后不得有直接眩光。(4)安装高度3m,宽度6m、长度30m的被照面上照度均匀度大于0.25,边缘照度大于l.Olx。投标商应提供相应的电算文件(含等照度曲线图)。(5)灯具玻璃罩不得有绿、黄、红色泽。4 .电气性能(1)灯具应在220V(-10%-+8%)电压范围内正常工作；(2)灯具光源为LED25W,功率因数应大于0.95；(3)具有对LED进行分路驱动与根据信号源对LED的VI值进行调节从而实现调节LED亮度的功能，使产品具备稳固性、可靠性与节能功效。(4)灯具的防触电保护应达到GB7000.1-2002中第8章中的I类防触电保护的要求；(5)灯具的绝缘电阻与电气强度的要求按GB7000.1-2002中第10章规定；(6)灯具的爬电距离与电气间隙的要求按GB7000.1-2002中第11章规定；(7)灯具的耐久性与耐热性的要求按GB7000.1-2002中第12章规定;(8)灯具上绝缘材料制成的部件，其耐热、耐火与耐电痕的要求按GB7000.1-2002中第13章规定；5 .灯具效率应不小于67机6 .灯具上的电镀或者化学覆盖件，覆盖层应符合QB/T3741T999中In类使用条件的要求。7 .结构要求(1)灯具的结构件(外壳)由牢固耐用，并由能承受一定的机械应力、电动应力与热应力的优质铝合金压铸而成，其结构紧凑、体积小、重量轻、散热条件好、造型美观。(2)灯体为通透式的具有散热功能的结构，散热面积大。光源室与电器室相互独立，以利于散热及维修。使用热存储及热释放平衡技术，使LED光源在小于50。且温度恒定的平台(均温板)上工作，有效操纵光衰、保证寿命。(3)灯具透光罩可耐受110高温，使用高强度、防冲击、透射率不低于80虬纵向配光角度大的弧面透光聚碳酸酯材料制作，与灯具外壳结合面为硅橡胶密封。(4)灯具的电源通过防水型安全插座连接，安全而可靠，方便灯具的保护保养。(5)灯具的非带电金属形成整体，通过外壳上的接地螺栓或者PE线与接地干线相连。(6)灯具具备减振装置，减振器能够满足灯具安装在具有不一致振动源的隧道壁、支柱、塔架与台阶上。振动源通过减振器的柔性阻尼与汲取，使其振幅与频率迅速衰减，从而保证灯具的牢固安装与光源的正常照明，避免灯具在振动的环境中可能导致光源与电器的损坏，或者者维修工作量的增加。(7)灯具适用于在各类形状隧道壁上安装，灯具的照射倾角可按照设计及实际配光要求自由调整，能达到预期的照明效果。(8)灯具使用不锈钢膨胀螺栓固定于隧道壁上。(9)灯具导线：灯具内部导线使用AF型耐温200°C的高温线，电源引线使用ZRTVT05°C安全护套电缆线，具有足够的安全性能。(IO)灯具要紧结构件、反射器等具备互换性；(11)灯具适用于在各类形状隧道壁上安装，灯具的照射倾角可按照设计及实际配光要求自由调整，能达到预期的照明效果；(12)灯具的防尘与防水应达到GB7000.1-2002中第9章的IP65级。8 .耐振动性能试验耐振动性能试验应充分考虑时速350kmh列车运行作用于灯具上所产生的振动，将灯具用刚性连接固定在振动试验台上，以2.5g的加速度,频率由IOHz逐步提高到IOoHz,在三个互相垂直的轴线上各振动IOmin,间隔5min,两个周期的耐振试验后，灯具结构应良好，各部分应无松动、变形，应能正常起动与工作。9 .噪声灯具的噪声功率级不大于55dB（八）°(距灯具1米处)10 .寿命(1)各类灯具的光源使用寿命应符合有关国家标准的规定。四、铭牌及标识1 .铭牌(1)每个灯具应具有耐久而清晰的铭牌。铭牌至少用中文表示下述内容：(2)制造厂名称或者商标(3)型号、名称、制造日期与出厂编号(4)要紧的额定参数(5)防护等级(6)出厂日期(7)对外端子接线图(或者表)2 .标识灯具应具有永久性中文标示牌，接线盒应有简明的说明各类接线方式及要紧数据的标示牌，各接线端子都应标示明确，这些标示应与所提供的文件图纸相一致，接地用端子应特别标示明确。五、供货范围1 、在合同执行过程中，买方保留根据实际工程需要对供货数量进行调整的权利。各类规格灯具的单价在合同执行过程中不变，总价按实际供货数量计算。买方如有调整，应在预定交货期前10天通知卖方。序号名称规格及型号单位数量备注1234562 .投标方应在投标时向买方提供灯具规格型号、生产厂家、产地、灯具单重、外形尺寸、单价等内容，灯具的数量将在合同签订时最终确认。3 .投标方应在投标时向买方提供备品、备件规格型号、生产厂家、产地、单价等内容，并列出清单，供买方参考并将在合同签订时最终确认。备品备件务必满足质保期内的正常保护。4 .专用工具或者测试仪表投标方应在投标时向买方提供专用工具或者测试仪表规格型号、功能、生产厂家、产地、单价等内容，供买方参考并将在合同签订时最终确认。六、试验5 .基本要求(1)灯具应通过型式试验、出厂试验及现场试验，各类试验均应根据灯具的相应规定、方法进行。卖方应提供完整的试验报告及试验合格的验收标准。(2)卖方在出厂试验，现场试验前1月向买方提供试验规格书(项目，标准，方法)，报买方检查、批准。(3)所有灯具整套及其要紧部件的试验，应按买方批准的试验规格书进行型式试验、出厂试验、现场试验。卖方不得以任何借口减少试验项目与内容，试验验收后，并不减轻或者减少卖方对设备所负的责任。(4)试验时假如买方人员不能按时到场，在得到买方的许可后方可单独进行试验。(5)所有试验结果需经买方审核后，报买方确认批准。(6)假如买方认为某项试验的条件、内容、程序、测量、记录与报告格式等任意一项不符合合同试验规格书的要求，买方有权拒绝同意试验报告并要求重做该项试验。(7)买方有权派人员到卖方的工厂、试验场地及试验室对灯具的制造、组装、试验与调试等生产过程进行抽查。6 .型式试验关于成熟的系列生产的产品与标准产品，卖方应在供货前提供权威部门的试验报告。7 .出厂试验在灯具出厂前应完成出厂试验，并提供出厂试验报告。8 .现场试验(1)现场试验由施工单位执行。卖方在买方组织下，按照买方的总工期、试验计划与现场试验规格书的要求提供技术支持。(2)卖方有责任协助施工单位解决试验中发生的技术问题。(3)厂家对现场试验的项目与内容可提出建议，由买方确认。七、包装1.外层包装：选用双瓦楞纸箱，执行标准QB/T1553T992灯具瓦楞纸箱包装技术条件。2.内层包装：使用透明塑料袋包装，外衬垫聚乙烯发泡衬垫，确保远途运输不受损坏。第三节隧道LED应急指示灯一、概述本技术条件适用于时速350kmh列车运行隧道环境中安装的用图形、文字指示安全出口及其方向的集中电源型与自带蓄电池型两种消防应急指示灯具。投标商提供的产品除满足下列技术条件外，还务必满足铁路隧道照明施工图设计文件的有关技术要求，并要求投标商递交投标书时提供所投用于本工程的灯具样品，并演示其产品对招标文件技术条件的正确响应。投标商所投用于本工程的产品不得有第三方所主张的权利。二、使用标准灯具通常安全要求与试验GB7000.1-2002灯具外壳防护等级分类GB7001-86应急照明灯具安全要求GB7000.2-2002消防应急照明灯具GB17945-2000固定式通用灯具技术条件GB13037-91钢化玻璃GB9963-1998消防安全标志GB13495三、技术要求1 .基本要求(1)隧道应急指示灯应具有防潮湿、防腐蚀、防振动的性能，并应安全可靠、维修方便。(2)隧道应急指示灯内电器元件使用防潮、无自爆、耐火及阻燃产品O2 .隧道应急指示灯在下列环境下应能正常工作:(1)环境温度为-25°C+4(C;(2)有凝露、隧道渗漏水的喷淋及尘埃环境；(3)二氧化硫(SO2)浓度30吗/痛及五氧化二氮(N2O5)浓度IooIng/m3等强腐蚀性气体经常存在且相对湿度在95%的环境；3 .光学性能(1)隧道应急指示灯光源：2x3WLED光源并设导光板。(2)隧道应急指示灯发光面的朝向应适合隧道内狭长区域的特点。(3)隧道应急指示灯的表面最小亮度不应小于15cd112,最大亮度不应大300cd11且最大亮度与最小亮度比不大于10：1。4 .电气性能(1)隧道应急指示灯应在220V(-10%+8%)电压范围内正常工作;(2)隧道应急指示灯的功率因数应大于0.9；(3)隧道应急指示灯应达到I类防触电保护的要求；(4)隧道应急指示灯具的交流电源输入端与壳体之间的绝缘电阻应不小于500M,有绝缘要求的外部带电端子与壳体之间的绝缘电阻应不小于20MQ；(5)隧道应急指示灯具的交流电源输入端与壳体间应能耐受频率为50Hz、150OV历时60s的耐压试验。试验期间不应产生表面飞弧与击穿现象。试验后应能正常工作。(6)隧道应急指示灯具外壳、灯罩应选用非燃烧材料制造。内部连接线宜使用耐温大于105。C的阻燃导线。(7)隧道应急指示灯具自带蓄电池时，蓄电池供电时间为120分钟。5 .结构要求1)隧道应急标志(指示)灯具的结构件使用防腐蚀与抗老化性能优良的压铸铝合金材料制造。2)隧道应急指示灯具发光标志应为立体三角形构成，其角度能够根据隧道线性的曲率进行安装调整，立体三角形的两个发光标志侧面有利于隧道中人员的寻找、辨认与识别，满足隧道内纵深环境应急疏散指示的特殊需求。3)隧道应急标志(指示)灯具的外壳防护等级应达到IP65；4)隧道应急标志(指示)灯具透光罩与灯具外壳结合面为硅橡胶密封，耐温、耐老化；灯具透光罩内表面按照用途及功能要求喷绘警示图案或者文字，其颜色、图形、文字应符合GB13495的要求。5)隧道应急标志(指示)灯具使用壁挂式安装，配套提供安装附件。四、铭牌及标识1 .铭牌(1)每个灯具应具有耐久而清晰的铭牌。铭牌至少用中文表示下述内容：(2)制造厂名称或者商标(3)型号、名称、制造日期与出厂编号(4)要紧的额定参数(5)防护等级(6)出厂日期(7)对外端子接线图(或者表)2 .标识灯具应具有永久性中文标示牌，接线盒应有简明的说明各类接线方式及要紧数据的标示牌，各接线端子都应标示明确，这些标示应与所提供的文件图纸相一致，接地用端子应特别标示明确。五、供货范围1、在合同执行过程中，买方保留根据实际工程需要对供货数量进行调整的权利。各类规格灯具的单价在合同执行过程中不变，总价按实际供货数量计算。买方如有调整，应在预定交货期前10天通知卖方。序号名称规格及型号单位数量备注1234562 .投标方应在投标时向买方提供灯具规格型号、生产厂家、产地、灯具单重、外形尺寸、单价等内容，灯具的数量将在合同签订时最终确认。3 .投标方应在投标时向买方提供备品、备件规格型号、生产厂家、产地、单价等内容，并列出清单，供买方参考并将在合同签订时最终确认。备品备件务必满足质保期内的正常保护。4 ,专用工具或者测试仪表投标方应在投标时向买方提供专用工具或者测试仪表规格型号、功能、生产厂家、产地、单价等内容，供买方参考并将在合同签订时最终确认。六、试验1 .基本要求(1)灯具应通过型式试验、出厂试验及现场试验，各类试验均应根据灯具的相应规定、方法进行。卖方应提供完整的试验报告及试验合格的验收标准。(2)卖方在出厂试验，现场试验前1月向买方提供试验规格书(项目，标准，方法)，报买方检查、批准。(3)所有灯具整套及其要紧部件的试验，应按买方批准的试验规格书进行型式试验、出厂试验、现场试验。卖方不得以任何借口减少试验项目与内容，试验验收后，并不减轻或者减少卖方对设备所负的责任°(4)试验时假如买方人员不能按时到场，在得到买方的许可后方可单独进行试验。(5)所有试验结果需经买方审核后，报买方确认批准。(6)假如买方认为某项试验的条件、内容、程序、测量、记录与报告格式等任意一项不符合合同试验规格书的要求，买方有权拒绝同意试验报告并要求重做该项试验。(7)买方有权派人员到卖方的工厂、试验场地及试验室对灯具的制造、组装、试验与调试等生产过程进行抽查。2 .型式试验关于成熟的系列生产的产品与标准产品，卖方应在供货前提供权威部门的试验报告。3 .出厂试验在灯具出厂前应完成出厂试验，并提供出厂试验报告。4 .现场试验(1)现场试验由施工单位执行。卖方在买方组织下，按照买方的总工期、试验计划与现场试验规格书的要求提供技术支持。(2)卖方有责任协助施工单位解决试验中发生的技术问题。(3)厂家对现场试验的项目与内容可提出建议，由买方确认。七、包装1.外层包装：选用双瓦楞纸箱，执行标准QB/T1553-1992灯具瓦楞纸箱包装技术条件。2.内层包装：使用透明塑料袋包装，外衬垫聚乙烯发泡衬垫，确保远途运输不受损坏。第四节电缆挂架一、概述电缆挂架应适用于时速350kmh列车运行隧道照明电缆明敷的挂设，使用高强度防腐蚀铝合金材料制造。其产品应强度高、抗腐蚀、耐老化，适用于高低温、潮湿、污秽等各类恶劣敷设环境。电缆挂架安装简单，不需预埋。电缆挂架可沿墙壁、隧道壁或者电缆槽壁安装，用于敷设各类电缆及导线。电缆挂架应采取保护措施，以确保电缆与挂架之间的保护性接触，不可能使挂设的电缆受到损伤。投标商递交投标书时应提供所投用于本工程的挂架样品并演示其产品对招标文件技术条件的正确响应。投标商所投用于本工程的产品不得有第三方所主张的权利。二、要紧技术条件1 .电缆挂架的承载力：产品应符合GB50217-1994电力工程电缆设计规范的规定，其设计承载力大于0.9kNo2 .产品应符合TB10008-2006铁路电力设计规范的规定，电缆与隧道壁间最小净距大于0.05mo3 .产品务必使用高强度防腐蚀铝合金材料制造。4 .产品务必是结构合理，便于快速安装；电缆在挂架上敷设时不能使用耗费工时的螺纹螺帽紧固方式。5 .电缆挂架务必有闭锁安全型结构，两层及两层以上电缆敷设务必使用整体挂板挂架形式，以增强安全性、美观性并节约工时Q6 .电缆挂架及其固定用不锈钢胀管螺栓均具备耐腐蚀性能。7 .单层电缆挂架使用一颗8义80不锈钢胀管螺栓固定；两层及两层以上整体挂板挂架使用上下两颗中8X80不锈钢胀管螺栓固定。各层电缆之间纵向间距150mm,电缆距隧道壁50mm。8 .单只电缆挂架应为单部件整体式自锁安全型结构，可有效承受风速为90ms时的风压，并提供相应的风洞试验报告。三、供货范围1、在合同执行过程中，买方保留根据实际工程需要对供货数量进行调整的权利，单价在合同执行过程中不变，总价按实际供货数量计算。买方如有调整，应在预定交货期前10天通知卖方。序号名称规格及型号单位数量备注应129 .专用工具投标方应在投标时向买方提供专用工具型号、功能、生产厂家、产地、单价等内容，供买方参考并将在合同签订时最终确认。第五节隧道电缆分接头一、概述产品应能满足铁路隧道IkV及下列配电电缆的分接施工要求，不需要剥去电缆的绝缘皮即可做电缆分支。电缆接头处全绝缘。可在电缆任意位置做分支，不需截断主电缆，安装简单可靠。二、要紧技术条件1 .产品应符合GB50217-1994电力工程电缆设计规范的有关规定。2 .分接盒体由阻燃型ABS制成。3 .分接盒体内置绝缘穿刺线夹，可满足三芯至五芯4-35mm2配电电缆的分支需要。-1.分接盒体两端应带有习惯不一致电缆直径的密封装置。5 .分接头可填充防水凝胶。6 .分接头两端应带有防止电缆受拉力的夹紧装置。三、供货范围1、在合同执行过程中，买方保留根据实际工程需要对供货数量进行调整的权利，单价在合同执行过程中不变，总价按实际供货数量计算。买方如有调整，应在预定交货期前10天通知卖方。序号名称规格及型号单位数量备注122.专用工具投标方应在投标时向买方提供专用工具型号、功能、生产厂家、产地、单价等内容，供买方参考并将在合同签订时最终确认。第六节隧道配电(操纵)箱一、概述隧道配电(操纵)箱应适用时速350kmh列车运行隧道内的照明与动力配电、操纵的要求，能习惯隧道内的恶劣使用环境。箱体应防腐蚀、抗老化、牢固耐用。箱门内嵌装橡胶密封条，箱体外壳的密封性能符合低压电器外壳防护等级(GB4942.2-85)规定的IP65级防护要求。产品按照低压电器基本标准(GB1497-89)生产与检验，配有多种线路方案与多种操纵形式工具体接线方案见工程设计图)。二、要紧技术条件(1)使用环境温度：-25。(3+40。(3；(2)环境相对湿度：90%(+25时)；(3)海拔高度：2000m;(4)工作电压：AC380V/220V(±10%)；(5)额定频率：50Hz；(6)外壳防护等级：IP65；(7)外壳耐腐蚀等级：耐强腐蚀F2级；(8)防触电类别：I类；(9)防震性能：1.5g10-100Hzo三、结构与箱体(1)隧道配电(操纵)箱按照GB725L1标准生产与检验，须获得国家CCC强制认证，并提供有关型式试验与CCC强制认证证书。(2)隧道配电(操纵)箱安装务必符合GB50054-95低压配电设计规范“第二节配电设备布置中的安全措施”中的各项规定。(3)箱体外型尺寸根据工程设计图纸接线要求确定。(4)箱门与箱体为暗较连接，使用专用不锈钢螺钉锁紧。(5)箱体的非带电金属部分形成整体，通过外壳上的接地螺栓或者PE线与接地干线相连。四、铭牌及标识1.铭牌(1)每台装置应配备一个至数个铭牌，铭牌应装在明显易见之处。装置的所有铭牌标字应为长期永久，不易磨损腐蚀。铭牌的型式与外形尺寸应符合国家有关标准Q铭牌至少表示如下内容：要紧的额定参数：额定电压、额定电流、额定热稳固、电流与时间、动稳固电流、绝缘电压、防护等级。(2)制造厂名称或者商标。(3)型号、名称、制造日期与出厂编号。(4)对外端子接线图(或者表)。2.标识(1)灯具应具有永久性中文标示牌。(2)CT等的接线盒应有简明的说明各类接线方式及要紧数据的标识牌，各接线端子都应标示明确，二次回路端子使用阿拉伯数字说明回路及端子的编号。这些编号应与所提供的文件图纸相一致，接地用端子应特别标示明确。CT的适当处应有简明的警告标志，说明二次回路在运行中不许开。所有CT及有极性配合关系的继电器等都应在标示牌的结线图及相应端子处标明其相应的极性。(3)所有操作电键、按钮、阀门、手柄、断路器的机械应急分闸装置等都应有明确的、永久性的标志，并说明其操作方向，所有仪表应有文字说明其用途，所有信号灯、信号装置除必要的颜色区别外，还应有文字说明其动作含义。五、供货范围1、在合同执行过程中，买方保留根据实际工程需要对供货数量进行调整的权利。各类规格设备单价在合同执行过程中不变，总价按实际供货数量计算。买方如有调整，应在预定交货期前10天通知卖方。序号名称规格及型号单位数量备注1234562 .投标方应在投标时向买方提供设备装置的规格型号、生产厂家、产地、设备单重、外形尺寸、单价等内容，设备的数量将在合同签订时最终确认。4 .投标方应在投标时向买方提供备品、备件规格型号、生产厂家、产地、单价等内容，并列出清单，供买方参考并将在合同签订时最终确认。备品备件务必满足质保期内的正常保护。5 .专用工具或者测试仪表投标方应在投标时向买方提供专用工具或者测试仪表规格型号、功能、生产厂家、产地、单价等内容，供买方参考并将在合同签订时最终确认。六、试验1 .基本要求(1)设备应通过型式试验、出厂试验及现场试验，各类试验均应根据设备装置的相应规定、方法进行。卖方应提供完整的试验报告及试验合格的验收标准。(2)卖方在出厂试验，现场试验前1月向买方提供试验规格书(项目，标准，方法)，报买方检查、批准。(3)所有整套装置及其要紧部件的试验，应按买方批准的试验规格书进行型式试验、出厂试验、现场试验。卖方不得以任何借口减少试验项目与内容，试验验收后，并不减轻或者减少卖方对设备所负的责任。(4)试验时假如买方人员不能按时到场，在得到买方的许可后方可单独进行试验。(5)所有试验结果需经买方审核后，报买方确认批准。(6)假如买方认为某项试验的条件、内容、程序、测量、记录与报告格式等任意一项不符合合同试验规格书的要求，买方有权拒绝同意试验报告并要求重做该项试验。(7)买方有权派人员到卖方的工厂、试验场地及试验室对灯具的制造、组装、试验与调试等生产过程进行抽查。2 .型式试验关于成熟的系列生产的产品与标准产品，卖方应在供货前提供权威部门的试验报告。3 .出厂试验在设备装置出厂前应完成出厂试验，并提供出厂试验报告。4 .现场试验(1)现场试验由施工单位执行。卖方在买方组织下，按照买方的总工期、试验计划与现场试验规格书的要求提供技术支持。(2)卖方有责任协助施工单位解决试验中发生的技术问题。(3)厂家对现场试验的项目与内容可提出建议，由买方确认。七、包装1.外层包装：选用双瓦楞纸箱。2.内层包装：使用透明塑料袋包装，外衬垫聚乙烯发泡衬垫，确保远途运输不受损坏。第七节EPS一、通常规定1、满足国标GB16806标准及3C认准。2、材质及等级(1)箱体使用314型不锈钢材质或者镀锌钢板(2)防护等级不低于IP65二、要紧技术条件1、输入交流电压：220380V±15%;输出交流电压220/380V±5%2、输入频率：50HZ±5%;输出频率：50HZ±0.5%3、为使用隧道照明操纵回路的直流电压部分EPS要求具备直流输出的条件4、输出波形为正弦波，阻性负载失真度W3%5、过载能力满足125%维持30s以上、150%维持IOS以上。6、效率在市电状杰297%,应急状态290%7、耐压：输入、输出端对地N2000VACImin;交、直流间N2000VACImin8、切换时间(市电与直流)lms9、铅酸蓄电池密封免保护型，充电时间W20h,备用时间29OnIin。10、噪音(InI距离)供电正常为Odb,应急供电时55db;湿度在0-90%不结露；工作温度为：-20。C+40。C11、保护功能：交流过欠压时自动进入直流逆变工作，同时具有自动恢复功能。应有过流，短路保护回路。12、远动接口：有能力处理与其它设备的数字接口，通信规约另定。三、结构与箱体(1)隧道内EPS电源箱安装务必符合GB50054-95低压配电设计规范“第二节配电设备布置中的安全措施”中的各项规定。(2)箱体外型尺寸根据EPS容量要求确定。(3)箱体的非带电金属部分形成整体，通过外壳上的接地螺栓或者PE线与接地干线相连。(4)应考虑隧道内的使用环境，采取防腐、防潮、防锈措施。四、铭牌及标识1.铭牌(1)每台装置应配备一个至数个铭牌，铭牌应装在明显易见之处。装置的所有铭牌标字应为长期永久，不易磨损腐蚀。铭牌的型式与外形尺寸应符合国家有关标准。铭牌至少表示如下内容：要紧的额定参数：额定电压、额定电流、额定容量、电流与时间、绝缘电压、防护等级。(2)制造厂名称或者商标。(3)型号、名称、制造日期与出厂编号。(4)对外端子接线图(或者表)。2.标识(1)灯具应具有永久性中文标示牌。(2)各接线端子都应标示明确，二次回路端子使用阿拉伯数字说明回路及端子的编号。这些编号应与所提供的文件图纸相一致，接地用端子应特别标示明确。(3)所有操作电键、按钮、阀门、手柄、断路器的机械应急分闸装置等都应有明确的、永久性的标志，并说明其操作方向，所有仪表应有文字说明其用途，所有信号灯、信号装置除必要的颜色区别外，还应有文字说明其动作含义。五、供货范围1、在合同执行过程中，买方保留根据实际工程需要对供货数量进行调整的权利。各类规格设备单价在合同执行过程中不变，总价按实际供货数量计算。买方如有调整，应在预定交货期前10天通知卖方Q序号名称规格及型号单位数量备注1234562 .投标方应在投标时向买方提供设备装置的规格型号、生产厂家、产地、设备单重、外形尺寸、单价等内容，设备的数量将在合同签订时最终确认。3 .投标方应在投标时向买方提供备品、备件规格型号、生产厂家、产地、单价等内容，并列出清单，供买方参考并将在合同签订时最终确认。备品备件务必满足质保期内的正常保护。4 .专用工具或者测试仪表投标方应在投标时向买方提供专用工具或者测试仪表规格型号、功能、生产厂家、产地、单价等内容，供买方参考并将在合同签订时最终确认。六、试验1 .基本要求(1)设备应通过型式试验、出厂试验及现场试验，各类试验均应根据设备装置的相应规定、方法进行。卖方应提供完整的试验报告及试验合格的验收标准。(2)卖方在出厂试验，现场试验前1月向买方提供试验规格书(项目,标准，方法)，报买方检查、批准。(3)所有整套装置及其要紧部件的试验，应按买方批准的试验规格书进行型式试验、出厂试验、现场试验。卖方不得以任何借口减少试验项目与内容，试验验收后，并不减轻或者减少卖方对设备所负的责任。(4)试验时假如买方人员不能按时到场，在得到买方的许可后方可单独进行试验。(5)所有试验结果需经买方审核后，报买方确认批准。(6)假如买方认为某项试验的条件、内容、程序、测量、记录与报告格式等任意一项不符合合同试验规格书的要求，买方有权拒绝同意试验报告并要求重做该项试验。(7)买方有权派人员到卖方的工厂、试验场地及试验室对灯具的制造、组装、试验与调试等生产过程进行抽查。2 .型式试验关于成熟的系列生产的产品与标准产品，卖方应在供货前提供权威部门的试验报告。3 .出厂试验在设备装置出厂前应完成出厂试验，并提供出厂试验报告。4 .现场试验(1)现场试验由施工单位执行。卖方在买方组织下，按照买方的总工期、试验计划与现场试验规格书的要求提供技术支持。(2)卖方有责任协助施工单位解决试验中发生的技术问题。(3)厂家对现场试验的项目与内容可提出建议，由买方确认。七、包装1.外层包装：选用双瓦楞纸箱。2.内层包装：使用透明塑料袋包装，外衬垫聚乙烯发泡衬垫，确保远途运输不受损坏。第八节隧道照明监控RTU一、概述隧道照明监控RTU负责隧道内低压照明回路的综合监控，监控内容包含低压开关状态、进出线回路电压与电流等。RTU安装在综合洞室内，由RTU单元、环型自愈光MoDEM、开关电源、防雷端子、线缆、机柜等构成。RTU与EPS智能操纵器共享通信接口，通过RS-232接口或者485总线接入环型自愈光MODEM,经光纤自愈环网、主光MoDEM、通信转换器引入通信专业提供的IOM以太网接口，与位于综合维修段（或者工区）的隧道监控主站通信，实现隧道照明系统的远程监控与管理。投标厂商应提供详尽的隧道监控方案与工作原理图。二、技术标准RTU应满足下列技术标准或者规范：1） TBIooO8-2006铁路电力设计规范2） TB10621-2009高速铁路设计规范（试行）3）隧道监控装置需通过省级或者省级以上电子产品检验机构及信息系统工程评测机构的检验评测4）隧道监控系统需通过权威部门风洞试验检测，满足高速铁路对隧道监控装置强度的要求，具有风洞试验研究报告三、要紧技术条件（一）RTURTU单元应满足如下技术条件：1）交流采样，无需交流信号变送器；精确测量交流回路的电压、电流、功率、功率因数等电参量。2）交流模拟量：三相电压2路、三相电流2路，电压测量范围OTI40V,电流输入交流0-5A/1A,电压、电流经内部互感器隔离输入。3）开关量：N6路，光电隔离（DC24V）,可兼作脉冲输入，带SOE（顺序事件记录）功能。4）遥控量：N4路，触点容量AC250V/5A或者DC30V/5A。5） 2路带光电隔离的RS-232/485通信接口，通信规约
