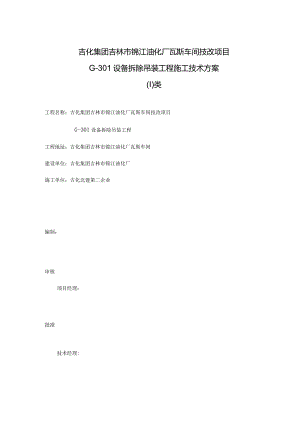

吉化集团吉林市锦江油化厂瓦斯车间技改项目G-301设备拆除吊装工程施工技术方案(I)类工程名称：吉化集团吉林市锦江油化厂瓦斯车间技改项目G-301设备拆除吊装工程工程地址：吉化集团吉林市锦江油化厂瓦斯车间建设单位：吉化集团吉林市锦江油化厂施工单位：吉化北建第二企业编制：审核项目经理：批准技术经理:2014年4月24日目录1 .编制阐明22 .编制根据23 .工程概况-24 .施工前准备25 .拆除措施46 .安全的技术组织措施67 .施工作业风险评价汇报书11附：吊车站位立面示意图吊车站位平面示意图长江32吨汽车吊性能表浦沅12吨汽车吊性能表1、编制阐明1.1吉化集团吉林市锦江油化厂利旧设备G-301吊装拆除工作，由吉化北建企业施工，本次拆除的设备G-301,规格Iooo*9000,重量3000kg,安装相对标高E+0.500,为保证本次施工质量和施工安全，特编制本方案。1. 2根据建设单位对施工工期的规定,本部位施工计划从2014年5月4日至2014年5月6日。1.3本次施工实际发生0工程量以现场验收卡为准。2、编制根据2.1现场实际勘察；2. 2石油化工工程起重施工规范SH/T3536-2023；2. 3石油化工换热设备施工及验收规范SH35322023；2.4中低压化工设备施工与验收规范HGJ209-83；2. 5石油化工施工安全技术规程SH3505-1999；2.6 石油化工工程施工及验收统一原则SH/T3508-2023；2.8 石油化工设备安装工程质量检查评估原则SH3514-2023o3.0施工技术通用管理原则Q/JH223.21100.01-20233. 1施工质量管理通用原则Q/JH223.21500.01-20233.2质量、环境、职业安全健康综合管理手册Q/JH2233.3安全生产责任管理规定Q/JH22321801.013.工程概况3.1 工程简介：工程内容重要包括：拆除设备G-301,规格IoOO*9000,重量3000kg,安装相对标高E+0.500O3.2工程特点3.2.1由于需要拆除的设备G-301施工现场业重规定不能动火，因此所有与设备连接的管线、钢平台、电气、仪表及管支架都不能使用火焰切割的措施拆除,只能使用手工锯管线、钢平台、电气、仪表及管支架的措施拆除，减少了施工效率，增长了施工难度。3.2.2设备拆除需要使用32吨吊车单独将设备吊至设备装置界区外西侧，移动至10吨板车上方尾部，再使用12吨汽车吊配合吊设备尾部，将设备放平后，设备尾部朝向车头位置，设备头部朝向车尾位置，使用10吨板车运送到锦江油化瓦斯车间安装现场。3. 3工期规定动工口期2014年5月4日，竣工日期2014年5月6日，工期总计3天。3. 4重要工程实物量重要工程实物量见下表:序号施工内容标高换热器规格、重量1G-301拆除E+0.5001000*9000；3000kg4.施工前准备4.1成立施工项目部本工程由吉化北建企业确定项目经理人选，并由项目经理组织成立项目部,项目部组织机构见表：职责(1)、项目经理：是实行管理0¾责任者，对工程项目负直接领导责任；对保证项目按期、优质、高效地交付使用承担领导责任；负责施工全过程的组织管理、安全管理、质量管理、经营财务管理；负责合理调剂和优化资源配置；负责重大事项的协调处理和决策工作。(2)、技术员：负责现场施工技术管理状况，并对施工质量、安全及资源计划状况承担技术责任。(3)、质检员：负责产品检查计划的筹划、编制、实行与立案等管理工作；出库后材料、构配件、设备等检查0管理工作；负责产品实现过程检查、成品保护、最终产品检查和质量回访等管理工作；负责产品实现过程不合格品的控制和管理。(4)、安全员：负责安全管理工作，负责安全教育工作，负责安全事故管理工作,负责施工现场文明施工0各项管理工作。4. 2技术准备根据企业既有的施工技术水平和技术装备，确定施工。进行吊装技术交底。4. 3现场准备及时与生产车间负责人员进行联络，到达进车吊装的条件。4. 4施工重要机具及人员配置(1)、施工重要机具需用见下表：序号名称型号规格单位数量备注1吊车32T台12吊车12T台13板车IOT台14倒链5吨台45倒链2吨台46钢丝绳6*37T21.5mm米507钢丝绳6*37-115mm米508枕木200*200*2023根89手电钻个110钻头6个411钻头10个412风镐套1、人员配置见下表:序号技术人员钳工起重工力工14人4人4人8人5.拆除措施5.1 重要施工环节车间确认切除位置一搭设井字形脚手架一分析合格后一办理好有关施工票据一拆除连接管线、钢平台、电气、仪表及管支架一拆除设备原有基础灌浆层一设备拆除吊装、移位f运送至安装现场f拆除井字形脚手架f设备检查验收f交予业主一清理现场5. 2施工准备5. 2.1施工现场B¾“三通一平”已具有；5.2.2施工方案已编制，并已审批；5. 2.3施工所需的机具、人员已经到位；5. 3设备连接管线、钢平台、电气、仪表及管支架拆除管线拆除.1对经车间确认需要拆除0¾管线使用手电钻钻孔，由车间进行采样分析,测爆合格,交予我方后,方可进行施工。.2对分析合格的管线，需要锯断的部位涂抹黄甘油，手工锯管线。钢平台的拆除.1钢平台锯断0位置，必须经业主确认后方可施工。电气、仪表及管支架.1对带电位置要由专业电工确认与否有电，如有电不得施工，断电后方可施工。.1电气、仪表拆除后要妥善保管，不能遗失，施工完交予业主。.2对轻易损坏的位置要使用塑料布封住，防止受潮、进入异物。设备基础原有灌浆层拆除.1使用风镐拆除基础原有灌浆层。.2保证灌浆层与设备完全分离无粘连。.3施工时不得损坏设备裙座，需用钢板进行隔离，防止飞溅日勺灌浆层大块损坏设备。5.4设备的吊装5.4.1吊装计算5.4.Ll主吊单独吊装计算a)、假设使用长江32吨汽车吊经查吊车性能表满足安装规定。1、设备净重Go尸3t。2、索具重G02=0.05t.3、吊钩重G03=O.33t。4、动载系数Kl=L1。Q=(Go1+Go2+Go3)*1.1=(3÷0.05+0.33)*1.1=3.72吨(长江32吨汽车吊，杆长23.2米、12米幅度、吊载能力5.4吨)满足规定。5.4.1.2吊车吊装索具的计算F=3.722Sin60o=2.15t查表得：a=0.82K=8P=SK1a*9.8=2.15*8/0.82*9.8=205.35KN选择6X37+1021.5mm钢丝绳（6=1550,极限强度270KN）卡环：5吨卡环5.4.L3主吊双吊计算a）、假设使用长江32吨汽车吊经查吊车性能表满足安装规定。1、设备净重GO产3to2、索具重G02=O.It。3、吊钩重Goe=O.43t°4、动载系数KI=LlO5、不均衡系数L=L2。Q=（Goi2÷Go2+Go3）*1.1*1.2=（3/2+0.1+0.43）*1.1*1.2=2.68吨（长江32吨汽车吊，杆长23.2米、12米幅度、吊载能力5.4吨）满足规定。5.4.1.4吊车吊装索具0计算F=2.682Sin60o=l.55t查表得：a=0.82K=8Pg=SK1a*9,8=1.55*8/0.82*9.8=148.2KN选择6X37+1621.5111111钢丝绳（6二1550,极限强度270KN）卡环：5吨卡环5.4.1.5尾吊计算a）、假设使用长江12吨汽车吊送尾经查吊车性能表满足安装规定。1、设备净重Go=3to2、索具重G02=O.It。3、吊钩重G03=0.43t°4、动载系数KlL1。5、不均衡系数L=L2。Q=(Goi2+Go2+Go3)*1.1*1.2=(3/2+0.1+0.43)*1.1*1,2=2.68吨(浦沅12吨汽车吊,杆长15.6米、7.5米幅度、吊载能力3.06吨)满足规定。5.4.L6吊车吊装索具0计算F=2.682Sin6Oo=l.55t查表得：a=0.82K=8P=SK1a*9.8=1.55*8/0.82*9.8=148.2KN选择6X37+1621.5mm钢丝绳(=1550,极限强度270KN)卡环：3吨卡环5.4.1.7两台吊车抬吊荷载分派计算Ii!G=5.36t?i，,主体吊车辅助吊车G主二5.4t；G尾=3.06t4. 5m9mGVG主+G尼湖足规定。5. 5设备运送：5.5. 1设备吊装上拖车后要绑扎牢固，设备装车前必须在设备下部铺设枕木。5.5.2拖车行驶过程中要开双闪，并以低于20kmh的速度行驶，途中经由弯曲道路时要减速，以保证看全5.5.3行驶途中要常常检查设备与否绑扎牢固。5.6脚手架工程：5.6.1本工程脚手架根据现场的状况采用简易井字脚手架，横距1.2米，纵距1.2米,步距1.2米,设扫地杆及剪刀撑。施工时根据工程详细状况来搭设。脚手架拆除时，各扣件及钢管应用绳子送到地面，不得从空中抛落，以防破坏漆膜及其他设备和损害脚手架。5.6.2脚手架时搭设以安全、合用为原则，并满足有关规范规定。5.6.3搭设脚手架前应在做好准备工作，穿戴好劳动护具，高处作业钎子绑上绳,带上钎子套，清理好周围环境。5.6.4脚手架搭设作业时，应按形成日勺基本构架单元日勺规定逐排、逐跨和逐渐的进行搭设。5.6.5在搭设或拆除脚手架过程中，如脚手杆、板未绑扎牢固或已拆开绑扣，不得中断作业。5.6.6作业中严禁乱扔材料及工具，上下垂直运送材料时应互相亲密配合，绑牢吊稳。5.6.7在搭设脚手架时附近及下部，不准有人作业和站立、行走。5.6.8脚手架应在每天作业前检查，尤其是大风、暴雨后更应加强检查。5. 6.9脚手架拆除作业必须由上而下逐层进行，严禁上下同步作业。6.安全的技术组织措施6.1组织机构安全领导小组组长：张文力组员（安全员）：赵健丞吴宇群众义务消防小组组长：张文力副组长：陶杰通讯组：3人警戒组：2人器材组：2人救护组：4人重大风险及控制措施计划职业健康安全重大风险及控制措施计划表陶杰序号工序或活动名称潜在危害原因也许导致B事故控制措施或措施1安全防护平台无护栏或立网物体打击DFG2施工动火未采用灭火措施火灾ACF3施工用电违反三级配电两级保护触电BFG4易燃物寄存氧气、乙焕寄存不符规定爆炸ABF备注：A-制定目的管理方案；B一制定管理程序、原则或规章；C一制定专题技术方案；D-制定作业文献（如，交底、作业指导书）；E培训与教育；F加强现场检查监督；G一进行经济惩罚。6. 2危险度预测6.2.1施工准备阶段业容作内危险点主要对策负责人一方术工技底施案交各类事故施工前认真编制施工组织设计和施工方案，须有完整的J安全措施。每项作业应进行书面安全技术交底，交底人和被交底人都应在交底上签字。吴宇教全全安查安育松对进入现场人员都要进行三级安全教育，经考核合格后方可作业。坚持每周一次安全检查。现场负责人应每天进行安全检查。陶杰一般规定施工现场应有安全生产纪律牌、安全口号和安全规章制度。进入现场必须对0佩戴劳动护具。作业前和作业中严禁饮酒。从事特殊作业人员应持证是岗。现场暂设工程搭设前应进行防火建审。设备使用前应进行环境保护监测。现场内0坑、井、陡坡及危险入要设置围栏和警示灯。6.2.2高空作业吊装危险点主要对策负责人倒塌物体打击吊车使用严格按照操作规程操作，使用过程中要常常检查。指挥吊车人员应持证上岗，哨旗俱备，信号清晰。吊车日勺多种安全设施工齐全、敏捷好用。吊车与高压线、管廊等距离应符合安全规定。起重臂下严禁站人，吊车作业不得超载、斜吊。五级以上大风停止使用吊车。陶杰高空坠落伤人或设备安全带应高挂低用，注意防止摆动碰撞。系安全后必须检查扣环与否扣牢扣好。安全带、吊装带、钢丝绳、多种吊装锁具应定期检查，如有破损、变形应立即更换。非专业工种人员不得搭设脚手架。上杆前应检查扣件、安全带、梯子等与否可靠完整。施工时设专人监护。陶杰6.2.3设备安装作业内容危险点主要对策负责人设备安装坠落物体打击起重用日勺设备、工具、索具要认真检查，做到安全可靠；吊装、搬移多种设备、物件，要贯彻好各项安全技术措施；在施工范围内日勺洞、坑、沟、等应加栏杆等进行防护，并设置明显标志，并有专人监护。陶杰6.2.4施工用电作业内容危险点主要对策负责人开关箱电灾触火按规定设置开关箱，做到门锁齐全，防雨、防潮。开关箱内配线整洁，无杂物；开关箱下方不得堆放易燃物。陶杰线路线路架设应符合电气管理规定，严禁私拉电源线和地爬线。严禁使用电炉子取暖、热饭。多种电气设置和照明必须安装漏电保护器。6.2.5交通运送危险点主要对策负责人机械伤害多种车辆必须按规定行驶。严禁无证驾车。多台车共同作业时要指定行驶路线和设专人指挥。机动车配置防火帽。陶杰6.3安全技术措施:6.3. 1施工前，施工人员进场必须经吉化集团吉林市锦江油化厂安全处进行全员安全教育，经教育合格后方可上岗作业，对登高作业人员进行身体检查并对的配带好安全带等保护措施。6.3.2每次作业前必须告知吉化集团吉林市锦江油化厂车间安所有门，且施工作业人员应服从所在车间0管理。6.3.3进入现场必须对日勺佩带好安全帽、工作服（严禁穿化纤类衣物）、手套、口罩、工作鞋、安全带等常用防护用品以及符合车间规定B¾劳动保护用品。及时办理多种票证书，加强安全管理，贯彻好安全措施。6.3.4作业前、中严禁喝酒，现场严禁吸烟；特种作业人员应持有效证件上岗。6.3.5施工现场要划定明显的作业区域，设置隔挡措施，设置安全防护拦、防护绳、警示灯（防爆型）。施工作业时严禁施工以外人员进入现场，施工时设专人监护。6.3.6设置专业安全员，负责施工安全的监督与检查工作。做到保隙有力。6.3.7现场设置安全施工宣传牌和口号，挂设安全警示牌，制造安全控制气氛。实行安全奖罚制度，对安全工作做得好时予以表扬或奖励，对违章作业者予以批评和罚款。6.3.8现场工作负责人和安全员不得无端离开现场，特殊状况需要暂离开时，必须指定他人替代。6.3.9施工用照明设备应选用防爆型，照明灯选用36V低压灯泡。6.3.10作业完毕，要及时清理现场，并检查施工用器具，以免不必要的安全事故发生。6.3.11在高度2米以上0¾脚手架或吊架上进行操作时，应戴安全帽及安全带，对高、低血压、弱视、耳聋、平足等健康上有异常的人，严禁高空作业，安全带使用应遵照“高挂低就”0¾原则，严禁高空抛物，高空作业时使用的工具要放置稳妥，必要时用绳索与固定物捆绑牢固，施工时设专人监护。6.3.12脚手架搭设完毕后必须经安全监督部门检查确认后方可挂牌使用，脚手架应定期进行检查，发现隐患应立即停止使用，待修复后合格后方可使用。6.3.13施工用电安全措施3.1配电室规定“五防一通”，即防火、防水、防露、防雨、防动物,通风良好,保持干燥，门向外开配锁；施工用电线路应防潮、防断、防磨损，并应架空（木脚手杆）。3.2使用三相五线制配线做到三级保护；3.3现场一律使用原则电箱。工作零与保护零分开；3.4临时用电必须建立对现场B用电线路、设施0定期检查制度，并将检查、检查记录存档备查。电源线绝缘要良好，过道时加设保护套管（钢管）；3.5电箱内的电器规定标明用途,保证一机一闸一漏电;3.6熔丝与线路、用电设备0实际负荷应相匹配；3.7施工现场应配有必要0¾保护用品；3.8工地的线路应架设应保证绝缘隔离良好；3.9规定应有用电安全标志牌；3.10电箱要具有防雨等措施。电箱操作位置应安排合适位置，以使操作以便，设门、设锁。6.3.13.11手持电动工具0¾使用，应符合国标0有关规定。工具0电源线、插头和插座应完好。电源线不得任意接长和调换，工具B外绝缘应完好无损，维修和保管应有专人负责。6.3.13.12每个电源开关应安装漏电安全保护开关，一切电器工具在使用完后或操作人员离动工作岗位时，必须关闭电源开关，切断电源。线路架设严格按照规范、规定进行架设，输电线不得使裸线。6.3.13.13任何配电装置、用电设备及拆接电源必须由专业电工执行。6.3.14施工作业期间，发现异常状况立即停止作业，及时汇报上级管理部门，待同意后再继续作业。5施工作业前应对全体人员进行详细的安全交底，参与施工的人员要明确分工，贯彻责任，并结合现场详细状况提出保证安全施工卧J规定。上下交叉作业，要做到“三不伤害”，即：“不伤害自己，不被他人伤害，不伤害他人二6.3.16为保证装置安全运行，消防道严禁断道，当日施工垃圾当日清理洁净，消防道要安排专人及时进行清理，保证消防道畅通。如必须断道，需办理断道手续。6.3.17车辆进场时要安装防火帽。6.3.18从事设备吊装0施工人员必须熟悉、学习并严格执行本方案。6.3.19进入施工现场的施工人员必须佩带好多种劳动保护，并安排专人检查吊装用品（钢丝绳、吊环等）B¾安全性能和拴设状况，保证安全无误后方可使用。6.3.20正式吊装前应进行试吊，试吊时在设备吊离开枕木15020OnIm时检查所有机具与吊车支脚稳定性，发现问题应先将工件放回地面，故障排除后重新试吊，确认一切正常，方可正式吊装。6.3.21吊装过程中设专人统一指挥，信号明确，保证吊装作业互相照应、协调同步。6.3.22严禁在风力5级和5级以上时进行吊装作业。6.3.23吊装作业区应设置警戒线，并做明显标志；吊装时，严禁无关人员进入或通过，施工人员不得在工件下面、受力索具附近及其他有危险的J地方停留。6.3.24吊装时，任何人不得随同工件或吊装机具升降。6.3.25进行高空作业时，施工人员所带的工具应栓上保险绳，防止脱手坠落。并对B¾系好安全带，安全带另一端拴设在固定牢固处，并设专人监护。施工过程中严禁高空抛物。6.3.26起重作业要做到十不吊。无人指挥或信号不清不吊；重量不明不吊；超负荷不吊，看不清（视线不明）不吊；捆绑不牢不吊；物件拴固不牢不吊；物件埋地下不吊；斜位旁拽不吊；安全装置不敏捷不吊；物件捆绑绳扣未垫好不吊；吊装物上有人不吊；恶劣天气不吊。6.3.27起重机要有足够日勺吊运通道，并且应与附近B¾设备、建筑物保持一定的安全距离，使其在运行时不致发生碰撞。施工现场在运行0装置内，危险系数大，必须办理好有关作业票据，经车间确认同意后方可施工。6.3.29严格执行中油集团企业反违章禁令：6.3.29.1严禁特种作业无有效操作证人员上岗操作。6.3.29.2严禁违反操作规程操作。6.3.29.3严禁无票证从事危险作业。6.3.29.4严禁脱岗、睡岗和酒后上岗。6.3.29.5严禁违反规定运送民爆物品、放射源和危险化学品。6.3.29.6严禁违章指挥、强令他人违章作业。6.3.30安全救援措施详见吉化北建第二分企业安全事故应急救援预案。6.3.31其他未尽事宜，执行吉化集团吉林市锦江油化厂安全管理规定及现行国家一般安全操作规范。施工作业风险评价汇报书单位：吉化集团北方建设有限责任企业项目类型：吉化集团吉林市锦江油化厂瓦斯车间技改项目G-301设备拆除工程负责人：张文力2014年4月24日表1施工作业设施设备完整性及可靠性调查表施工单位北建企业作业项目吉化集团吉林市锦江油化厂瓦斯车间技改项目G-301设备拆除吊装工程作业时间2023年4月填表人陶杰填表时向2014年4月24日现场应配置配置数量设备使设备已设备检上次检修设备运设备设施名称应有实有用寿命使用年限修校验周期校验时间行状态钢丝绳100m100m4新进12023.3良好5吨倒链444112023.3良好2吨倒链444112023.3良好手电钻115112023.3良好风镐115112023.3良好施工单位现场负责人意见业主项目现场负责人或车间（装置）主管领导意见表2施工作业人员及管理状况调查表施工单位北建企业作业项目吉化集团吉林市锦江油化厂瓦斯车间技改项目G-301设备拆除吊装工程作业时间2023年4月填表人陶杰填表时间2014年4月24日备注有无明确的安全管理网络有与否签订了安全协议或安全协议是与否进行了安全风险抵押是与否明确了现场施工安全负责人是与否规定了关键岗位安全职责是与否进行了入厂施工三级安全教育是与否进行了针对性的施工安全交底是有无特殊工种有特殊工种有无取证及准时复审有有无检修规程有有无设备操作规程有有无定期对现场检查的规定有有无明确内部交流及沟通的渠道有有无与甲方联络的途径有与否编制了施工方案是有无其他安全管理规定无施工单位现场负责人意见业主项目现场负责人或车间（装置）主管领导意见表3危险原因及风险识别评价表作业单位北建企业作业项吉化集团吉林市锦江油化厂瓦斯车间技改项目G-301设备拆除吊装工程作业时间2023年4月目填表人陶杰填表时间2014年4月24日施工作业内容和对的作业程序的阐明按施工方案H勺规定对H勺施工需执行的国家、行业、业主有关法律法规原则规章名称化工企业安全操作规程特殊限制性条款阐明作业证管理要严格，要一人一天，一证一点。不符合法律法规原则规章及现场存在的其他危险原因1、高空坠落2、易燃易爆3、违章指挥作业活动过程中也许发生的事故事故名称触发原因风险等级削减和控制措施与否作FTV分析机械伤害吊装运送一般严格执行方案及有关规定否坠落高处作业一般严格执行高处作业管理规定否针对违反法律法规原则规章的不符合及也许发生於J事故，准备采用的风险削减和控制措施施工前作技术交底、严格执行票证书制度事故发生后，准备采用的应急补救措施执行北建企业应急预案、报警、急救施工单位现场负责人意见业主项目现场负责人或车间（装置）主管领导意见表4（火灾、坠落）风险削减与应急处理措施表序号风险成因1吊车超负荷。2高空作业时不佩带安全带、没栓设缓降器，或吊点未加保护，易发生高空坠落。3使用工机具不符合规定。序号风险削减和控制措施负责人1吊车的I工作半径必须满足作业指导书规定，施工中不得存在两个动作的联动，每一种动作结束钩停稳后才能进行一种动作陶杰2对的佩带好安全带，脚手架加护栏，施工人员对的栓设防坠器。陶杰3工机具要有合格证，作业前检查、检修所用工机具、卡索具，作业中对的使用陶杰序号应急处理措施负责人1执行北建企业应急预案陶杰2发生火灾，高处坠落，立即报警、急救。陶杰表5业主审批意见表工厂主管部门审查意见工厂安全主管部门审查意见表6风险评价成果交底确认表作业项目吉化集团吉林市锦江油化厂瓦斯车间技改项目G-301设备拆除吊装工程作业地点吉化集团吉林市锦江油化厂厂瓦斯车间作业单位北建企业作业时间2023.4风险消减措施3条应急处理措施2作业人员签字阐明：施工单位应将评价成果对所有参与施工的人员进行交底，参与施工人员应清晰风险评价内容如风险削减措施、应急措施。同步，施工人员在“风险评价成果交底确认单”上签字。
