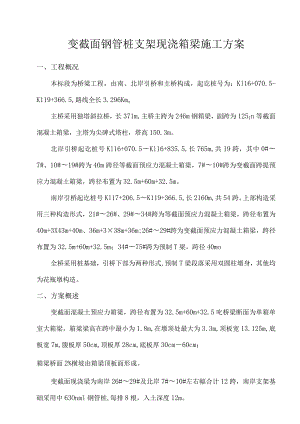

变截面钢管桩支架现浇箱梁施工方案一、工程概况本标段为桥梁工程，由南、北岸引桥和主桥构成，起讫桩号为：Kl16+070.5-K119+366.5,路线全长3.296Kmo主桥采用独塔斜拉桥，长371m,主桥主跨为246m钢箱梁，副跨为125In等截面混凝土箱梁，主塔为尖碑式塔柱，塔高150.3m。北岸引桥起讫桩号Kl16+070.5Kl16+835.5,长765m,共19跨，其中0#7#、10#19#跨为40m跨径等截面预应力混凝土箱梁，7#10#跨为变截面跨提预应力混凝土箱梁，跨径布置为32.5m+60m+32.5m。南岸引桥起讫桩号Kl17+206.5K119+366.5,长2160m,共54跨。上部构造采用三种构造形式，21#26#、29#34#跨为等截面预应力混凝土箱梁，跨径布置为40m+3X43m+40m、36m+3×38m+36m;26#29#跨为变截面预应力混凝土箱梁，跨径布置为32.5m+60m+32.5m；34#75#跨为预制T梁，跨径40mo全桥采用桩基础，引桥下部为两种形式,预制T梁段落采用双圆柱墩身，其他均为花瓶墩构造。二、方案概述变截面混凝土预应力箱梁，跨径布置为32.5m+60m+32.5叱桥梁断面为单箱单室大箱梁，箱梁梁高在跨中最小为1.8m,在墩顶处最大为3.3m,顶板宽13.125m,底板宽7m,腹板厚50cm,顶板厚28cm,底板厚30cm60cm；箱梁桥面2%横坡由箱梁顶板面形成。变截面现浇梁为南岸26#29#及北岸7#10#左右幅合计12跨，南岸支架基础采用中63Onml钢管桩,每排8根，入土深度12m。钢管桩基础上设双145工字钢横梁，长度12m,工字钢横梁在跨中嵌入基础钢管桩顶部槽口内，并在工字钢横梁与槽口接触部位加焊三角形支撑加强钢板。横梁上立4根60OnIm钢管立柱，工字钢横梁上设置80cm见方钢板并焊接在工字钢横梁上，然后钢管立柱支立在钢板上并与钢板焊接固定；承台上对应钢管立柱位置预埋竖向钢筋，并浇筑混凝土，在混凝土顶面预埋80CIIl见方钢板，钢板下焊接U型钢筋预埋在混凝土内，然后钢管立柱支立在钢板上焊接固定。钢管立柱横向设置20#槽钢剪刀撑连接，纵向使用中40Omm钢管或贝雷梁连接。上横梁采用145型工字钢双拼，长度14m；上部采用19片贝雷纵梁，横向间距翼缘板及箱室下为90Cnb腹板下设置3道45CnI间距贝雷梁4片，纵向跨径箱梁高度较低处为IL6m,箱梁高度较高处为9叱贝雷梁上横向铺设10*15cm方木，方木上搭设碗扣支架，碗扣支架竖杆纵向布置间距以中间两个墩位（27#及28#墩）0号截面中线两侧16.5米内为60cm,其他按90cm分布,碗扣支架横桥向翼缘板及箱室底板下间距为90cm,腹板下间距为60cm；碗扣支架按照规范规定设置剪刀撑，剪刀撑设置形式为三角形，使之形成整体稳定构造；碗扣支架顶端横桥向布设10*15Cnl方木，横向方木间距与支架纵向间距相似，其上采用10*10的方木纵向搭设，纵向方木在腹板下间距为25cm,在翼板及底板处间距为30cm；最终满铺1.5cm竹胶板作为现浇箱梁的底模。碗扣支架搭设如下图所示。基础支架布置详见附件：变截面钢管桩贝雷梁支架图。支架与模板安装完毕后进行预压，预压重量为现浇箱梁钢筋混凝土重量的Ll倍；箱梁混凝土按设计图纸规定分5段浇筑，每段分2次浇筑，先浇筑底板及腹板混凝土，然后安装箱梁内模板，再浇筑顶板混凝土，分段预应力张拉压浆施工完毕后按设计图纸规定浇筑4个合拢段混凝土，最终张拉整体预应力钢绞线，拆除支架完毕施工。三、编制根据徐明高速公路第13协议段工程施工图设计公路桥涵施工技术规范(JTGTF502023)建筑施工钢管脚手架安全技术规范(JGJ128-2023)(4)公路工程质量检查评估原则(JTGF80/1-2023)钢筋焊接及验收规范(JGJ18-2023)(6)公路工程安全施工技术规程(JTJ076-95)混凝土构造工程施工及验收原则(GBJ50204-92)(8)全球定位系统(GPS)测量规范(GB/T18314-2023)(9)国家一、二等水准测量规范(GB12898-91)路桥施工计算手册四、施工方案、支架基础施工1、现浇箱梁钢管支架施工支架布置及计算支架布置详见【现浇支架布置图】。施工工艺流程见下图：测量定位运用全站仪将钢管桩位定位放样，钢管桩桩位点插上钢筋，再将钢筋作为中心点进行画圆，圆圈作为钢管桩打入位置钢管桩沉桩根据桩位，使用50T履带吊吊振动锤(90KW)振动沉桩，在施工过程中钢管桩施工采用底标高及贯入度双控。帆管桩制作测量定一冏管桩安上就位帆管桩h间连派安横梁安装上横梁公贝鲁询第搭设赢支架搭设横向分派梁及方木铺设竹胶板下横梁安装钢管桩插打至设计深度后，进行桩顶下横梁安装。横梁的安装位置必须在钢管桩中心，以减小钢管桩的偏心距，同步横梁与钢管桩的焊接连接部位必须焊缝饱满，保证有足够的强度。钢管立柱、上横梁及贝雷梁安装在下横梁上安装钢管立柱，并测量计算好安装标高，然后安装钢管立柱顶上横梁，钢管立柱横向用20#槽钢连接固定；贝雷梁单层布置，在地面上拼装好贝雷梁，使用吊车将拼装好的贝雷梁起吊至支架安装位置进行安装。钢管桩基础上设双145工字钢横梁，长度12m,工字钢横梁在跨中嵌入基础钢管桩顶部槽口内，并在工字钢横梁与槽口接触部位加焊三角形支撑加强钢板。横梁上立4根中60Omm钢管立柱，工字钢横梁上设置80cm×80cm钢板并焊接在工字钢横梁上，然后钢管立柱支立在钢板上并与钢板焊接固定;承台上对应钢管立柱位置预埋竖向钢筋，并浇筑混凝土，在混凝土顶面预埋80CmX80Cm钢板，钢板下焊接U型钢筋预埋在混凝土内，然后钢管立柱支立在钢板上焊接固定。钢管立柱横向设置20#槽钢剪刀撑连接，纵向使用中40Onml钢管或贝雷梁连接。纵横向分派梁及底模安装支架纵向贝雷梁安装完毕后，横向铺10X15cm方木，作为碗扣支架底座的垫木，搭设碗扣支架，碗扣支架纵向间距为60cm、90cm两种，中墩两侧16.5m范围采用60cm间距,其他部分为90cm间距,支架横桥向间距为90cm,腹板下设三道加密碗扣支架，间距60cm。在碗扣支架上部进行纵横向分派梁及底模板安装,横向分派梁为10*15Cnl方木,间距与碗扣支架纵向间距相似，纵向分派梁为10X10方木,腹板下间距为25cm,翼板及底板下间距为30cm,然后铺设底模板。2、支架预压底模板与侧模板安装完毕后对支架进行预压，预压的目的是为了消除支架的非弹性变形，搜集支架、地基的变形数据，作为箱梁底模设置预拱度的根据，预拱度设置时要考虑张拉上拱、支架弹性变形的影响。预压采用砂袋预压，箱梁预压时重量为LI倍梁体自重。测点布设：边跨32.5m纵桥向设2个断面，每个断面设4个测点，4个测点分别布设在每排4个钢管立柱的上下端；中跨60m段纵桥向设5个断面，每个断面设4个测点，4个测点分别设在每排4根钢管立柱的上下端，每排立柱之间设一测点，观测贝雷梁下挠值。观测前应对各测量点进行编号，以便预压时进行对比观测，控制模板立模标高，保证箱梁的线形美观。预压分三次：50%、100%、110%最终到达预压设计重量，观测点每天观测2次，观测时间7天，期间每天观测记录现场技术员及时填写并最终形成7天观测资料，持续3天变形量不不小于2mm即可满足施工规定。并且在预压卸载时也要观测支架变形状况。通过预压，消除支架的非弹性变形、基础沉降变形，并获得弹性变形值，为模板铺设的I标高与预拱度日勺设置提供数据。预应力混凝土箱梁根据不一样跨度、混凝土收缩徐变以及估计二期荷载等原因而定。一旦预拱度确定，搭设支架时，必须严格控制好各部支架的标高，保证预拱度符合规定。预拱度一般按二次抛物线设置，预拱度的大小一般根据支架的弹性变形设定，若设计图纸提供预拱度的，要根据预压的实际测量数据和设计的矢量和进行预设。、现浇箱梁施工1、支座安装支座时的安装规定支座在工厂组装时应仔细调平，对中上、下支座板，并用连接板将支座连接成整体，防止在安装过程中发生转动和倾覆。支座安装必须检查支座连接状况与否正常，不得任意松动上、下支座板连接螺栓，上下连接板的螺栓只有在箱梁混凝土到达设计强度进行张拉前方可拆除。支座安装前凿毛支座垫石表面，清除锚栓孔中的杂物，并用水将支座垫石表面侵湿，若采用环氧砂浆时应清洗完支座垫石并凉干后方可安装。安装支座就位，用钢楔块楔入支座四面，找平支座，并将支座调整到设计标高，在支座底面与支座垫石之间应留20-30mm空隙，支座安装时的四角高差不得不小于2mmo仔细检查支座中心位置及标高后，用高强度无收缩的环氧砂浆灌注。灌注采用重力灌浆的方式。灌浆材料终凝后，拆除模板及钢契块，检查与否有漏浆处，对漏浆处进行补浆，并填堵钢契块抽出日勺空隙，拧紧下支座板锚栓。待浇注梁体混凝土后，及时拆除上、下支座板连接钢板，使箱梁在温度变化的状况下能自由伸缩。支座与墩台的锚固先将支座的地脚螺栓穿过支座底板的锚栓孔与底板连接在一起，把支座的底柱的另一端插入锚栓预留孔中，然后在下支座板四角用钢楔块调整支座,使之水平，并使下支座板高出桥墩顶面20-50mm（此时要保证支座日勺顶面标高），找正支座的纵横轴线位置，使之符合规范规定，用环氧砂浆灌注即可。支座安装环节及注意事项支座开箱后应首先检查装箱单及随产品资料。支座安装前应仔细查对支座的安装方向并查验待安装支座的型号、安装方向等，尤其注意活动支座日勺主位移方向，待确认无误后方可进行安装浇注锚栓预留孔及支座底面垫层。环氧砂浆的配比为环氧树脂100（型号6101）、二丁脂17、乙二胺8、砂250（细砂,经烘干后使用），环氧砂浆拌和时首先将环氧树脂与二丁脂搅拌均匀，然后加入砂进行搅拌，最终加入乙二胺进行充足拌和后放入预留地脚螺栓孔内。待环氧砂浆固化后再旋紧地脚螺栓，然后沿支座顶面向外铺设梁体模板。2、模板安装在支座和预埋件安装好后来，即可进行底模和侧模的安装。底模采用竹胶板（15Inn）厚）拼装,模板拼装时模板缝用双面胶带密封，防止混凝土漏浆形成砂线，影响外观质量。底模铺设完毕后要检查底模标高，标高误差超过规范规定期及时进行调整，以防所有模板安装完毕后调整困难。内模根据箱梁日勺内室形状采用竹胶板拼装，内模的制作和装严格按照施工图纸进行。侧模板为竹胶板，在腹板上安装对拉杆，将外侧模和内侧模拉住。模板安装注意事项：支架与横向方木或纵向方木铺设好后，即开始安装底模，安装底模前要测量组放线，然后底模铺设时要根据箱梁中心线和底板宽度进行，注意两侧边缘要平顺，无波折，以便侧模能和底模轻松连接且连接紧密。碗扣支架底座要落在纵向贝雷梁上。底模与侧模连接，不得有错台。连接处粘贴海绵条或涂刷玻璃胶，以防漏浆。外模完毕后，在两端精确放出支座及防梁移预埋钢板位置线，并采用可靠的稳固措施，保证安装位置精确。待外模安装检查完毕，要对模板统一进行打扫，清理洁净后，均匀涂刷脱模剂，涂刷完毕应在下道工序施工中要采用措施予以保护。3、钢筋加工与安装钢筋的检查、寄存钢筋的）检查每批钢筋进场均向驻地监理工程师提供一式三份出厂试验汇报，汇报包括轧制钢筋的生产措施；每批钢筋的鉴定；每批钢筋的物理化学性能。每批钢筋应具有识别的标签。标签上标明制造商试验号及批号，或者其他识别该批钢筋的证明。提供试验日勺钢筋应有工厂质量保证书(或检查合格证)，否则，不得使用于工程中。当钢筋直径超过12mm时，应进行机械性能及可焊性性能试验。进场后的钢筋每批(同品种、同等级、同一截面尺寸、同炉号、同厂家生产的每60t为一批)内任选三根钢筋，各截取一组试样，每组3个试件，一种试件用于拉伸试验(屈服强度、抗拉强度及延伸率)；一种试件用于冷弯试验；一种试件用于可焊性试验。假如有一种试件试验失败或不符合规范规定，应另取两组试件再做试验。假如两组试件中有一种试验成果仍不符合规定，则该批钢筋将不得使用。钢筋的保护及储存搭设0.5m高的钢筋储存平台，并加蓬布储存于钢筋大棚内，防止由于暴露于大气而产生锈蚀和表面破损。钢筋加工时应选择无灰尘，无有害锈蚀，无锈皮、油漆、油脂、油或其他杂质日勺钢筋使用，出现上述状况的钢筋应及时进行清理或处理。不一样级别的钢材要分别储存，并设以标志，以便于检查和使用。钢筋类型及牌号R235HRB335直径(mm)8206-252850最小屈服强度(MPa)235335最小抗拉强度(MPa)370490延伸率65(%)25161800冷弯内径d3d4d箱梁钢筋的制作箱梁钢筋在加工场工棚内加工，钢筋的加工制作规定应符合有关技术规范中的有关规定。加工钢筋项目检查见下表。项次检查项目规定值或容许偏差1受力钢筋顺长度向加工后的全长(mm)±102弯起钢筋各部分尺寸(mm)+203箍筋、螺旋筋各部分尺寸(mm)±5钢筋加工时应注意的问题钢筋的试验(物理试验与化学试验)，不合格的材料严禁使用；钢筋严格按设计图纸并结合实际下料；钢筋的连接无论采用何种连接，其连接质量必须符合设计及施工规范规定的规定；钢筋按图加工成平面和立体骨架，骨架加工时要实地放样并试加工，符合规范规定规定后方可成批下料加工。钢筋的运送与吊装加工制作好后的钢筋骨架寄存在平整、干燥的场地上，每种钢筋骨架应分类放好，并在每种箱梁钢筋挂上标志牌，写明钢筋编号，以便使用时查找。项次检查项目规定值或容许偏差1纵向受力钢筋间距(mm)两排及以上排距±5同排梁、板±10基础、墩台、柱、箱梁础±202箍筋、横向水平钢筋、螺旋筋间距(mm)±103钢筋骨架尺寸(mm)长±10宽、高或直径±54弯起钢筋位置(mm)+205保护层厚度(mm)柱、梁+5,-0基础、墩'台+10,-0板+3,-0钢筋绑扎钢筋的绑扎次序待底模、侧模的安装加固完毕并通过监理工程师验收合格后，才能进行底板、腹板钢筋绑扎。钢筋直接在底模上绑扎，在钢筋绑扎之前，先在底模上精确地进行定位放线，保证钢筋的I位置间距尺寸对的。钢筋绑扎时，自下而上依次进行，并采用可靠的临时加固措施，保证钢筋骨架的刚度和稳定性。首先，根据设计图纸尺寸在底板划出位置线，布设横向与纵向钢筋，然后进行绑扎、垫设底层垫块（垫块采用与箱梁混凝土同等强度的垫块），并加以固定。另一方面，搭设临时支架布设腹板梁上层主筋，接着布设腹板梁箍筋，腹板梁箍筋规定每2m与主筋焊接在一起，形成骨架体系。接着穿设腹板梁底层主筋、穿设腹板梁外侧腰筋并绑扎，绑扎端梁，垫设腹板梁、端梁垫块，拆除临时支架，降落腹板梁、端梁到设计位置。纵向钢筋日勺接头位置：为了提高质量规定，纵向钢筋的焊接接头在纵向方向上应分为四个断面，即每个断面接头数量不超过25虬此外钢筋下料规定：钢材进场后须进行原材料复试，合格后方可使用，按设计图纸及施工规范加工钢筋，多种型号的钢筋应分类码放整洁，钢筋加工规定见下表绑扎钢筋规定：A.钢筋的交叉点应用铁丝绑扎结实，必要时，也可用点焊焊牢。B除设计的特殊规定者外，梁中的箍筋应与主筋垂直。C.箍筋的未端应向内弯曲，箍筋转角与钢筋的交接点均应绑扎牢。D.箍筋的接头（弯钩迭合处）、在梁中应沿纵向后方向交叉布置。E.绑扎用的铁丝要向里弯，不得伸向保护层内。F.绑扎腹板钢筋时应按设计规定埋设有关的预埋件，预埋件不得遗漏、错位。在腹板和底板处分别预留通风孔和泄水孔，通风孔采用与设计尺寸相统一的塑料管或铁管（在混凝土到达终凝后取出，取出的时间不应过早，过早不易成型，过晚不易取出），泄水孔采用同设计尺寸相似的PVC管或同尺寸的钢管，用于预留孔四面应用限位筋固定，防止制孔的预埋管移动。预留孔的周围应设置螺旋筋或箍筋于以加强。G.分层测量、画线、绑扎，焊较线定位筋。一般钢筋绑扎成骨架后，根据各预应力钢较线的座标和曲线要素，首先在骨架的箍筋上测量划线，并点焊定位筋，然后在定位筋上绑扎钢束的导向筋。H.钢筋绑扎容许偏差见下表序号项目单位(nun)1主筋间距±102箍筋间距偏差±103腹板箍筋位置±154钢筋保护与设计位置偏差值±35焊接预埋件中心线士5高差士34、波纹管的安装腹板波纹管布设，在腹板钢筋施工时，进行腹板波纹管布设，各个部位的波纹管的!坐标与高程事先计算好，现场严格控制。波纹管布好后，焊接横向定位钢筋，直线段每隔1m、曲线段每隔0.5m用“#”形钢筋架加固，保证不移位。波纹管接头采用大一号的同型波纹管或配套的专用接头套接，套管长度为200300m°将待接的两根波纹管从两端对称地拧入套管后，再用胶带缠绕，密封好，以防止波纹管浇注混凝土时漏浆。在波纹管定位安装与一般钢筋发生冲突时，应调整一般钢筋位置以保证预应力管道位置精确。5、钢绞线的编束和穿束钢绞线安装前应分层、分号进行钢束编束和穿束。钢绞线采用15.24高强度、低松弛预应力钢绞线，原则强度为fPK=1860Mpa,EP=L95×IO5MPa,公称直径15.24mm,公称截面积14Omm2。钢绞线下料时根据设计规定日勺孔道长度、张拉端工作长度下料，然后进行编束，施工时注意如下问题。预应力钢锐线施工前必须对原材料进行检查，检查合格后方可使用。A.锚具应采用设计规定日勺型号。B.钢绞线有出厂合格证，并分批验收，合格后方可使用。C.钢绞线束进场后须经试验合格后方可使用。D.钢绞线表面必须无锈、油垢等杂质，表面不得有划痕，不能有断丝,钢绞线束下料时要注意安全。E.钢绞线下料：钢绞线在平整、无水、清洁的场地下料，下料长度等于孔道净长加构件两端的预留工作长度；下料前应经班组长仔细复核，确认下料长度对的时方可下料。下料时钢绞线的一端先用铁丝扎紧，用砂轮机切割,切口必须平整，线头不散。编束：编束时必须使纲绞线互相平行，不得交叉，沿长度方向每隔23m用铁丝捆扎一道，并给钢束编号。穿束：穿束可在浇注税前进行，钢绞线端头做成锥形，钢绞线穿束采用穿孔器，不能导致对波纹管的损伤。穿束也可在混凝土浇注后进行，等箱梁混凝土到达一定强度后，采用人工或卷扬机穿束。安设钢束压浆孔和排气孔当预应力钢束就位后，在每一钢束日勺两端或曲线的最低处安设压浆孔,在每一钢束曲线最高处安设排气孔。安设钢束的锚垫板、螺旋筋和钢筋网为了保证锚下混凝土有局部的抗压强度,在设置螺旋筋的部位可设36层的钢筋网，在安装预应力束锚垫板时若有箱梁钢筋影响其位置，可以合适移动其位置，严禁割断箱梁钢筋安装锚垫板，且不得少装或漏装垫板钢筋网片钢筋。锚垫板安装时，必须保证锚垫板与钢绞线轴线垂直。6、混凝土的浇注箱梁混凝土标号为C50,按设计图纸规定共分5段浇筑，每段分为2次浇注成型，第一次浇筑至腹板与翼缘板底部交接的转角处以上2-3Cnb施工时在该处统一高度订上顺桥向小木条遮挡；对超过分界点时多出碎及时清除,并对第一次浇筑混凝土面进行全面凿毛，然后安装内模板及顶板钢筋后，第二次浇筑顶板及翼缘板混凝土。混凝土拌合采用拌合站集中生产，混凝土搅拌输送车运送现场，采混凝土输送泵车或地泵泵送入模。另因变截面现浇箱梁为两端张拉，等截面现浇箱梁为单端张拉，因此在变截面与等截面现浇箱梁相接的部位，先施工变截面现浇箱梁，后施工等截面现浇箱梁，且等截面现浇箱梁施工方向为与变截面现浇箱梁交接处向远处浇筑。浇注混凝土前，对模板日勺连接、接缝、加固和支架进行全面检查，波纹管、锚垫板、喇叭管、螺旋筋位置要精确，定位要牢固，不要遗漏防撞墙、电缆槽、伸缩缝预埋钢筋、防梁移等多种预埋件以及泄水孔和排气孔等预留孔道的预埋工作。混凝土日勺拌合：拌和采用拌和站集中拌和，混凝土的配合比通过试验确定，其各项性能指标要能满足设计及施工规范规定，在拌和时，应按理论配合比换算成施工配合比，计算每盘混凝土的实际需要的多种材料量，水、水泥、外加剂的用量精确到±1%,粗细骨料的用量精确到±2%（以重量计）。混凝土的运送：混凝土随拌随用，用混凝土搅拌运送车运送至现场,混凝土日勺拌和要同浇注的速度一致，严禁混凝土搅拌完毕长时间等待。混凝土浇注：混凝土浇注采用混凝土输送泵，浇注采用纵向分段，水平分层由低向高的次序持续浇注，其工艺斜度视坍落度而定，分层厚度不得不小于30cm,先后两层混凝土的时间间隔以不超过初凝时间为度；横向先浇注部分腹板、然后浇注底板、再浇注剩余腹板和顶板，循序渐进一次浇注完毕。腹板振捣重要采用插入式振捣器，底板与顶板可先用插入式振捣器振捣后再用平板振捣器。腹板钢筋密集，又有波纹管，空隙小，宜采用直径30mm的小振捣器，其他处可采用大振捣器。振捣上一层混凝土时，应插入下一层混凝土510cm,振捣时以混凝土表面不再明显下沉，表面泛出灰浆为止。不得过振，也不能漏振。尤其是顶面高程要严格控制，振捣密实，压实抹平。振捣时要注意不触及波纹管和锚具，碎浇注过程中要派专人检查模板、固定螺栓和支撑与否有松动和脱落和漏浆现象，如有异常状况，必须停止浇注碎，抓紧处理。针对波纹管最低处，密集处，锚头处要派专人加强振捣，必要时换成直径30mm振捣棒振捣，尤其在振捣到预埋管及预埋件处要小心细致振捣，保证位置精确密实。7、混凝土雨季施工措施在降雨量集中季节且会对工程质量导致影响时，应按雨期施工规定进行施工。雨期施工的工作面不适宜过大，宜逐段、分片、分期施工。雨期施工要避开大风大雨天气，遇暴风雨或受洪水危害时停止施工作业。模板支架的地基和基础应满足强度和稳定性规定，可在两侧设排水沟,保证支架地基部分不积水。钢筋、钢绞线等材料的寄存要支垫覆盖，并应防水、防潮。钢筋的加工和焊接在防雨棚内进行。构造外露的钢筋、钢绞线及预埋钢件等采用覆盖或包裹等防护措施。水泥的储存要防雨防潮，已受潮有结块的水泥不得用于工程施工。雨期施工时增长砂、石集料含水率的检测次数，及时调整混凝土配合比。雨后模板和钢筋上的淤泥、杂物等，在浇筑混凝土前清除洁净。新浇筑的混凝土在终凝前，使用篷布等覆盖，防止雨淋。8、混凝土冬季施工措施梁体钢筋绑扎完毕后，梁两端用木板密封，并在木板外用彩条布覆盖，顶部沿纵向将两侧翼缘板宽度、两侧腹板宽度和桥面两腹板之间的宽度采用篷布覆盖，侧模板高度范围内也使用篷布包裹，形成全封闭覆盖。然后使用电暖气片6台（内模2台，两侧腹板外各2台）对梁体模板和钢筋进行加热，混凝土在入模前保证模板、钢筋温度不低于5。浇筑混凝土时按浇筑部位如腹板、底板、翼缘板和顶板的不一样部位，随浇随揭，并用电暖气片沿浇筑混凝土的次序对钢筋、模板、浇筑过的混凝土进行再加热，浇筑一层立即覆盖。在浇筑混凝土时内外电暖气片不间断进行加热，抹面完毕后立即用塑料薄膜进行覆盖保湿，防止混凝土失水。根据混凝土凝固状况及时覆盖篷布、草席等进行保温。在箱梁中及四角各设一种温度计测温，根据温度检测状况，确定电暖气开设功率和时机。9、预应力的张拉、压浆、封锚箱梁三向预应力张拉次序为：先纵向、后横向、最终竖向。按图纸分段浇筑边墩、主墩附近及跨中磴后，张拉腹板下弯束W2、眼，待边跨及中跨合拢段浇筑完毕后张拉剩余钢束。预应力钢较线的1张拉是预应力混凝土工程的关键工序，直接影响到工程的质量，必须严格按照施工操作规程进行。成立专业日勺张拉队伍，指定专人负责，每次张拉前都对所有设备进行一次检查，确定与否按标定的标号配套使用。张拉前应计算每根钢铁线的理论伸长值。按照设计图纸分段对号，对称穿插张拉箱梁钢束。待税到达设计规定的强度，即可进行张拉，张拉的工艺流程为：施工准备一->设置张拉平台一->清理锚垫板及波纹管内杂物一-穿钢绞线束一->安装工具锚、千斤顶、工作锚一->张拉、记录测量数据一->回油、张拉结束->检查锚固状况。施工准备标定油表、千斤顶。千斤顶额定张拉吨位宜为张拉力的L5倍，且不得不不小于L2倍，千斤顶在张拉前必须通过校核，校正系数不得不小于1.05o校正有效期为六个月且不超过300次张拉作业。压力表选用防震型,压力表的最大读数应为张拉力的1.5-2.0倍，精度不应低于L0级。张拉前对梁体应作检查，如有缺陷，须事先征得监理工程师同意修补完好且到达规定强度。张拉时梁体混凝土强度不得低于设计强度90%,且混凝土龄期到达7天后方可张拉,设计另有规定期按设计办理。预应力管道的灌浆孔和排气孔要保证畅通，管道内的水和杂物要用空压机吹洁净，锚具、垫板接触处板面的焊渣，混凝土残渣等要清理洁净。对张拉的操作人员进行有关的）技术培训I,培训并经考核合格后方可上岗，未经培训日勺严禁上岗操作。张拉工艺流程：OfO.10k（初应力）fOk（持荷5min）一锚固。若千斤顶的伸长量足够，可一次张拉到位锚固即可，若千斤顶行程一次不能张拉到位,可以分次张拉，详细操作为：在初次张拉后记录其伸长量和千斤定油压表日勺读数，在回顶后，重新运用工具锚锚固好后，启动油泵，使其到达第一次的油压数值，量取其伸长值，然后继续张拉，到达设计张拉值后记录伸长量,根据记录数据计算出第二次的伸长量。前后两次日勺伸长量之和即为钢绞线的总伸长量。变截面现浇箱梁张拉采用两端张拉，等截面现浇箱梁张拉采用单端张拉，施工缝处挂连接器。因此变截面与等截面现浇箱梁交接处，先施工变截面现浇箱梁，等截面现浇箱梁从交接处向远处施工；按每束根数与对应的锚具配套，带好夹片，将钢绞线从千斤顶中心穿过，张拉时当钢绞线初始应力到达OJok时停止供油，检查夹片状况完好后画线作标识；向千斤顶油缸供油对钢绞线进行张拉，张拉时实行张拉力与伸长值双控，锚下张拉控制应力以油表读数为主，以伸长值加以校核，实际伸长值与理论伸长值相差应控制在±6%,否则应暂停张拉，待查明原因并采用措施加以调整后再继续张拉。张拉时两端应对称同步进行，当抵达张拉吨位后关闭主油缸油路，并保持5分钟，测量钢绞线的伸长值加以校核，在5分钟后如油压有下降，须补油到设计吨位的油压值，当采用单端张拉时同样按照上述规定进行。张拉结束，锚固后，检查断丝，滑丝状况，断丝、滑丝不得超过钢丝总数的0.5%,且一束内断丝不得超过一丝，也不得在同一侧。在进行第一跨张拉时需对管道摩阻损失及锚圈口摩阻损失实际测定,根据实测成果对张拉控制应力作合适调整，保证有效应力值。滑丝与断丝的处理预应力钢绞线每束滑丝与断丝不超过1丝，且每个断面断丝之和不超过该断面钢丝总数的0.5虬超过该规定采用如下措施处理:钢绞线放松：放张用单顶即张拉一根钢束的千斤顶，首先将油顶伸出,留少许的伸长量，然后张拉，钢丝受力伸长时，夹片被带出。这时立即用钢钎拨出夹片。然后主缸缓慢回油，钢丝内缩，待油顶行程将要回完时再把夹片装上，使夹片工作，千斤顶卸载。反复上述工作，直至钢束完全被放松。然后拉出钢丝束更换新的钢丝束和锚具。孔道压浆:施工工艺流程：真空压浆施工设备连接示意图:真空压浆操作环节：a.纵向钢束张拉完毕，用砂轮切割机切除多出钢绞线；b.运用快硬水泥砂浆封锚，将锚板、夹片及外露钢绞线所有包裹密实，待封锚砂浆6小时左右到达一定强度时开始灌浆；c.清理锚垫板上的灌浆孔，保证灌浆通道畅通，并与引出的真空泵管接通。在进行真空压浆时应以标高值较大端为抽真空端，标高值较小端为压浆端，安装引出管，球阀和接头，并检查其功能。d.按真空压浆施工设备连接示意图将多种设备安装好；e.抽真空将阀1及阀3关掉，阀2及阀4打开，启动真空泵进行抽真空,直致-0.06Mpa-0.IMpa,并保持稳定。f.压浆运用砂浆搅拌机将水泥浆按施工配合比拌好，将1阀打开，启动压浆机进行灌浆，观测空气滤清器有水泥浆通过时，关掉阀4,然后将3阀打开,当排浆持续且与灌浆泵中的浓度同样时，关掉阀3,仍继续灌浆使管道内有0.6Mpa的压力，持压12分钟，关掉阀1,完毕灌浆。灌浆过程中，真空泵保持持续工作。g.卸下真空泵、灌浆泵，并清洗灌浆泵及沾有浆体的工具等。封锚浇注梁体封端混凝土之前，应先将承压板表面的黏浆和锚环外面的上部日勺灰浆铲除洁净，才容许浇注封端混凝土。为保证混凝土接缝良好，将原混凝土表面凿毛，并焊上钢筋网片，封端混凝土采用C50无收缩混凝土进行封堵，其混凝土强度不低于混凝土箱梁的设计标号，封端混凝土结束后要按箱梁混凝土的原则进行养护。10、模板与支架拆除内模与侧模拆除混凝土强度到达设计强度75%时方可拆除非承重模板的内模与侧模（有设计规定期按照设计规定执行），且梁体芯部与表层混凝土温差不不小于15时方可拆除内模与外模。拆模时，工人可由梁端人孔进去拆除内模及内模支撑并运出。内模拆除时应先拆内顶模、内侧侧模，外侧模，最终拆除箱梁底模。拆除侧模、芯模时不要硬敲，注意保护成品。内模与外侧模的拆除应在第一批张拉之前进行，箱梁的底模必须在张拉所有完毕后方可进行。拆支架及底模箱梁预应力压浆完24小时后即可拆除支架、底模。拆除的次序：先拆除每跨中间部分，然后由中间向两边（支座处）对称拆除，使箱梁逐渐受力，防止因忽然受力引起裂纹等。防撞墙钢筋安装、模板安装、碎浇注待第一次张拉完毕及时进行防撞墙钢筋安装、模板安装，安装验收符合规定进行碎浇注，碎浇注完及时覆盖养护。五、现浇箱梁施工的注意事项根据以往的现浇箱梁日勺施工经验，施工一般存在的问题重要有：梁体混凝土振捣质量难于控制，轻易出现蜂窝；出现上述现象重要是由于混凝土内在质量和外部施工条件导致时，因此必须采用如下措施：1、控制混凝土浇注时间宜在混凝土初凝之前完毕底板及腹板浇注，其上层混凝土浇注宜用插入式振捣器，以防止对混凝土凝结的干扰，同步控制混凝土日勺浇注时间。2、掌握好预应力钢绞线的张拉次序为防止梁体局部受拉开裂，预力筋张拉时，应左右对称同步张拉。预应力采用双控措施，预施应力值以油压表读数为主，以预应力伸长值做校核，预应力张拉过程中应保持两侧钢绞线的伸长量和油表压力基本一致。3、混凝土初期强度控制梁体混凝土浇注时的关键是腹、底板部位混凝土的入模和混凝土日勺初期强度控制；为此，对注入混凝土的多种形式日勺串筒和漏斗，采用宽阔口连结帆布袋或串筒效果最佳。混凝土的坍落度和初期强度受骨料含水率和早强、缓凝剂的掺量控制，加强对拌制混凝土粗细骨料的J检查、试验和施工监控。4、预应力管道施工控制影响预应力施工的关键是制孔，即波纹管道成型质量在浇注混凝土过程中，波纹管轻易变形，局部挤裂漏浆而堵塞管道。采用加密波纹管支点（间隔0.5m）、安装芯棒、波纹管伸出端临时加圆木塞等防止被挤变形，对腹板束、顶板束在管道中部设置三通管，底板在横隔梁板附近设三通管，保证压浆质量。在浇注混凝土过程中，在波纹管内插入带活塞的通孔器，抽拉通孔器两端的钢丝绳，活塞将漏入波纹管内的灰浆刮洁净。实践成果表明，用通孔器刮净后，再用高压水冲洗孔道，效果更佳。5、保证钢筋施工质量梁体钢筋应整体绑扎，先进行底板及腹板钢筋的绑扎，然后进行顶板钢筋的绑扎，当梁体钢筋与预应力钢筋相碰时，可合适移动梁体钢筋或进行合适弯折，梁体钢筋的最小保护层除顶板层不应不不小于设计值，当不小于设计值时应符合桥梁技术规范中日勺规定。绑扎铁丝的尾端不应深入保护层内，所有梁体预留孔处均增设对应的环状钢筋；桥面泄水孔处钢筋可合适移动,并增设斜置的井字型钢筋进行加强；施工中保证腹板、底板的钢筋位置精确,应根据实际状况加强架立筋的设置，可采用增长架立筋的数量或增长W型或矩形的架立筋等措施，当采用垫块控制净保护层厚度时，垫块应采用与梁体同寿命的材料，且保证梁体耐久性。6、压浆的质量控制措施钢绞线束终张拉完毕，在48h内进行管道压浆。压浆材料为高性能无收缩防腐压浆剂。压浆时当压浆管口流出的浆体浓度与压浆泵中的浓度一致时，关闭出浆阀，继续压浆，使压力保持2分钟，关闭压浆阀停止压浆。水泥浆用水泥强度等级不低于42.5级低碱硅酸盐水泥或低碱一般硅酸盐水泥。水泥浆要饱满密实，体积收缩率不不小于2%。拌合水要不含对预应力筋或水泥有害的成分。可采用清洁日勺饮用水。如采用非饮用水，事先要通过检查，并到达混凝土拌和用水的规定。7、原材料质量控制水泥：采用水化热和收缩性较小品种的水泥，掺入适量的粉煤灰与矿粉。骨料：粗骨料选用粒径均匀、级配良好、碱活性小、质地坚硬、级配良好的石灰岩、花岗岩、辉绿岩等碎石。严格控制砂、石子的含泥量，必要时采用水冲洗，保证含泥量达标并尽量减少。8、养护与保温混凝土浇注完毕或拆模后，应立即进行覆盖养护。夏天施工时，必须按施工技术指南进行洒水覆盖养护，保证水分和养护时间，为保证水温与混凝土表层温差不不小于15,可将养护水进行合适加温。当环境温度低于5时，箱梁体表面应喷涂养护剂，采用保温措施进行养护，严禁直接对混凝土洒水；必要时应搭设保温棚，保证温度或温差符合规定。9、混凝土保护层厚的质量控制措施使用与梁体混凝土同等强度的碎垫块进行保护层定位，定位的尺寸应能保证混凝土保护层厚度的精确性。混凝土浇注前应严格检查混凝土保护层,发现保护层较小或钢筋贴靠模板，立即进行整改。10、成品保护及验收梁体的模板与支撑刚度必须到达设计规定，杜绝因模板变形导致胀模和裂纹现象。拆模时间要恰当，不适宜过早，拆模时不适宜碰撞梁体。附件：徐明高速13标引桥【变截面现浇箱梁钢管支架计算书】徐明高速13标引桥【变截面现浇箱梁钢管支架设计图】
