浙江诸北500kV输变电工程环境影响报告书.docx

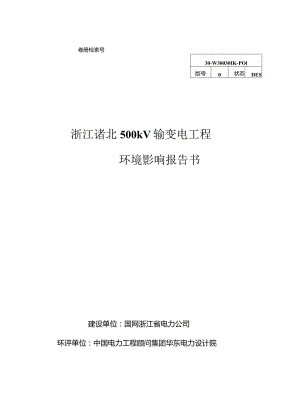

卷册检索号30-W30030IK-POl版号0状态DES浙江诸北500kV输变电工程环境影响报告书建设单位：国网浙江省电力公司环评单位：中国电力工程顾问集团华东电力设计院2014年9月建设项目环境影响评价资质证h所人级：V期 5等编也 松效 住苏ill'.证<f中属电力工程顾问集团华东电力设计院上海市黄浦区河南中路99 V 2-6层陈胜明甲级&&，&：公",公'上/上，,、XV-z）上7公'Uff.,4wx.J4般，、潞/.KW.K,W>>*.项目名称：浙江诸北50OkV输变电工程文件类型：环境影响报告书评价单位：中国电力工程顾问集团华东电力设计院法人代表（院长）：再次赍记圮录较国家环境保力总局环境爵响评价工悝蟀职业黄梅瞥死管&办公室事查，MM具着从串客成影响评价及相关业务的能力,准于全记职业费格证书号：0WM34登记5号：AIMMMUM有效期限：286年12月15B建2O912143所在单位：中力工何泉因华东龟力M计院登记交别：“丈龟及广亳通讯良耳境*喻评介责任表浙江诸北500kV输变电工程A18080091000A18080011200A18080007A18080081200环境影响报告书评价机构负责人：聂峰审核人：黄平校核人：陈健项目负责人：何斌姓名证书号编写内容签名何斌A18080081200第1、2、3、12章的就陈建敏A18080019第4、5、6章林旗力A18080025第7、8章童佳君A18080027第9章王佳裕A18080029第10、11章i¾fer参加人员：陈为佳协作单位：浙江圣光环境检测技术有限公司工程检索号：30-W30030IK-POl第01页i1.1 项目由来11.2 工程建设必要性11.3 环评工作过程22编制依据32.1 项目组成及建设规模32.2 评价依据52.3 评价因子及重点72.4 评价标准72.5 评价工作等级82.6 评价范围92.7 环境保护目K103工程概况及工程分析113.1 500KV诸北变电站113.2 输电线路183.3 工程合理性分析213.4 施工计划243.5 工程占地及土石方量283.6 工程染源分析303.7 生态影向分析31324区域环境概况.4.1 自然环境324.2 生态环境334.3 社会环境344.4 风景名胜及自然保护区345环境质量现状评价355.1 电磁环境现状评价355.2 声环境现状评价376运行期环境影响预测评价396.1 电磁环境影响评价396.2 声环境影响评价596.3 水环境响讦力I656.4 固体废弃物影响分析656.5 景观影响评价656.6 环境风险及应急预案667施工期环境影响评价697.1 生态环境影响分析697.2 施工期声环境影响分析737.3 施工期扬尘影响分析757.4 施工期水环境影响分析757.5 施工期固体废弃物影响分析767.6 767.7 水土保持768环境污染防治措施808.1 电磁环境污染防治措施808.2 声环境污染防治措施808.3 生态环境及水土保持防治措施818.4 水环境污染防治措施828.5 固体废弃物污染防治措施828.6 环境空气污染防治措施828.7 其他措施829环境管理与监测计划84工程检索号：30-W30030IK-POl第03页9.1 环境管理849.2 环境监测计划8610环保投资及损益分析8710.1 环保投资估算8710.2 损益分析8711公众参与8911*1IIXJS8911.2 9411.3 公众参与总结97129912.1 工程建设必要性9912.2 环境质量现状9912.3 电磁环境影响评价9912.4 声环境影响评价10012.5 与各项审批原则的相符性10012.6 公众参与10112.7 总体评价结论101附件102附件1本工程环评委托函102附件2浙江省环保厅关于本工程环评执行标准的复函103附件3绍兴市环保局关于本工程环评执行标准的复函106附件4浙江诸北500V输变电工程环境影响报告书专家咨询意见110附件5浙江诸北500V输变电工程环境影响报告书专家咨询意见修改清单.117附图1本图1251前言1.1 项目由来为提高绍兴柯桥区、诸暨市的电网供电能力，缓解兰亭、凤仪变电站的供电压力，满足钱清燃煤机组关停后的供电需求，提高电网就地消纳浙江特高压直流的能力，提升电网的安全稳定运行水平，满足绍兴市经济社会发展对电力保障能力的要求，国网浙江省电力公司拟建设浙江诸北50OkV输变电工程。浙江诸北50OkV输变电工程包括：新建500kV诸北变电站、新建绍兴换流站舜江变电站双回线路接诸北变电站输电线路工程。其中，诸北变电站本期主变规模1组1000MVA>4回500kV出线，远景主变规模4组100OMVA、8回500kV出线；绍兴换流站舜江变电站双回线路接诸北变电站拟新建同塔双回路线路长度2×3km0根据中华人民共和国环境影响评价法和国务院第253号令建设项目环境保护管理条例，本工程建设必须进行环境影响评价。为此，国网浙江省电力公司于2014年5月委托中国电力工程顾问集团华东电力设计院（国环评证甲字第1808号）（以下简称“华东院”）进行该项目的环境影响评价工作。本工程设计单位为华东院，2014年6月华东院编制完成了浙江诸北500kV输变电工程可行性研究报告（送审版）。2014年7月，电力规划设计总院组织召开了浙江诸北50OkV输变电工程可行性研究报告评审会，根据可研评审意见，华东院编制完成了浙江诸北50OkV输变电工程可行性研究报告（审定版）。1.2 工程建设必要性浙江诸北500kV输变电工程的建设必要性主要体现在以下几方面：1）从电力平衡分析看，诸暨片和柯桥片存在供电能力不足的问题，风仪变电站和兰亭变电站面临主变超出运行限额的问题。因此，有必要在绍兴市西部即诸暨市和柯桥区之间落点建设50OkV变电站，以满足该片电网的负荷增长需求。2）诸北变电站建成可缓解风仪变电站供电压力，解决诸暨市北部店口、次坞、枫桥等区域的供电能力不足的问题，同时通过诸北柯城、江桃2个220kV送出通道可较好地支撑柯桥区西部电网，有效应对钱清电厂关停后兰亭变主变下载功率、220kV送出通道超出限额要求的问题。3）诸北变电站作为换流站一级送出点可就地消纳部分电力，满足绍兴电力增长需求，减少电网损耗。工程检索号：30-W30030IK-POl第2页13环评工作过程接受本工程环评委托任务后，评价单位于七个工作日内在今日早报（全省发行）上第一次对本工程的环境信息进行了公示。随后，在建设单位的大力配合下，对本工程诸北变电站及开断线路进行了实地踏勘，收集了有关文件、工程设计资料；同时征求了浙江省环保厅和绍兴市环保局对本工程环评执行标准的意见。2014年6月12日，评价单位会同浙江圣光环境检测技术有限公司对本工程所在地区进行了环境现状监测工作，包括评价范围内主要居民点工频电场、工频磁场、无线电干扰和声环境背景的监测。之后由于工程建设方案调整（本工程中取消了浙中变电站诸北变电站500kV输电线路及扩建浙中变电站2个500kV诸北出线间隔，方案变更后本工程均位于诸暨市境内），本工程于2014年7月28日在诸暨日报上进行了第一次环境信息补充公示。经过分析整理，在取得本工程环评初步结论后，环评单位以现场张贴的方式开展了本工程第二次环评信息公示，并公布了下载环评报告简本的网址链接，同时建设单位和评价机构还进行了公众意见现场调查工作。在此基础上，编制完成了本工程环境影响报告书（送审稿），上报浙江省环境保护厅评审。2014年9月2日，浙江省环境工程技术评估中心在杭州组织召开了本工程环境影响报告书技术咨询会，并形成了专家咨询意见。根据专家咨询意见，环评单位对原报告书进行了修改和补充，供上报批复。环评工作相关时间节点见表1.3-K本次环评工作得到了各级环保部门、各级电力公司等单位的大力支持和协助，在此一并致谢！表1.3-1环评工作相关时间节点序号时间工作内容12014年5月7日建设单位委托环评工作22014年5月14日环评信息第一次公示32014年6月12日环境质量现状监测42014年7月28日起环评信息第一次公示补充公示52014年8月12日起环评信息第二次公示62014年8月27日8月28日公众调查72014年8月编制出版环境影响报告书（送审稿）82014年9月编制出版环境影响报告书（报批稿）2编制依据2.1 项目组成及建设规模浙江诸北500kV输变电工程的建设规模及技术特性见表2.1-l0本工程的地理位置见图2.1-1。表2.1-1项目组成及建设规模项目名称浙江诸北500kV输变电工程建设单位国网浙江省电力公司建设地点浙江省诸暨市店口镇、阮市镇变电站500kV诸北变电站建设规模本期IXloOoMVA主变压器，50OkV出线4回，1x60MVar低压电抗器，2×60Mvar低压电容器。远期4x1000MVA主变压器，500kV出线8回，8x60MVar低压电抗器，8x60MVar低压电容器。本手月占地（hn?）变电站总用地面积3.7636,其中围墙内占地2.9489。土石方量（万m3）挖方8.41,填方7.81,购土0.3,弃方0.9o静态投资（万元）28748输电线路500kV绍兴换流站舜江2回线路开断接诸北变线路建设规模新建交流架空输电线路约2×3.0km架线形式全线同塔双回路架设，杆塔7基。导线JL/G1A-8OO/55钢芯铝绞线，每相导线为4分裂正方形布置，分裂间距为450mmO地线1根48芯OPGW光缆，1根JLB35-150铝包钢绞额所经市县浙江省诸暨市店口镇、阮市镇工程占地（hn）永久占地0.20,临时占地0.65土石方量（万m3）挖方0.4,填方0.43,购±0.03。拆迁量（H?）一投资（万元）3016工程总占地（hn）5.04（永久占地3.96,临时占地1.08）工程静态总投资（万元）本项目静态总投资32245万元，其中线路部分3016万元，变电部分28748万元，光通信工程481万元。N口镇河上帆桥五M同山军QD 剑镜.市 尸tfc*）湖源。1夏履镒 J巾苟7由©檀溪镇 浦LiSJ义桥，50OkV绍兴换流站舜江2回 线路开断接诸北变线路。赵家专3率东和市白马现陈宅县Tir.0大陈镇市义市在建台速公踣N通及0号 诏垠及0号M多通mMwr< 国米燃会林公W 皆烟色K公N N他¥8联区（点） 山峰图 l!ttkG© 多 （陋.历城）靴地。 t 设W.市界AJ < #» K）界； 州海.湖泊，水昨一 A 一 运河O- 帙踪及站飒 高速公蹄及蜩、： ® 品逢眼务M及电图2.1-1浙江诸北50OkV输变电工程地理位置示意图2.2 评价依据2.2.1 国家法律、法规(1)中华人民共和国环境保护法2015年1月1日起施行；(2)中华人民共和国环境噪声污染防治法1997年3月1日起施行；(3)中华人民共和国水污染防治法2008年6月1日起修订版施行；(4)中华人民共和国大气污染防治法2002年9月1日起施行；(5)中华人民共和国固体废物污染环境防治法2005年4月1日起施行；(6)中华人民共和国环境影响评价法2003年9月1日起施行；(7)中华人民共和国水土保持法2011年3月1日起施行；(8)中华人民共和国电力法1996年4月1日起施行；(9)中华人民共和国土地管理法1998年8月29日起施行；(10)建设项目环境保护管理条例国务院第253号令；（三）电力设施保护条例国务院第239号令；(12)电力设施保护条例实施细则公安部令第8号；(13)关于修改产业结构调整指导目录(2011年本)的有关条款的决定国家发展和改革委员会2013年第21号令；(14)建设项目环境影响评价分类管理名录环境保护部令第2号发布；(15)建设项目环境影响评价文件分级审批规定环境保护部令第5号发布；(16)电磁辐射环境保护管理办法国家环境保护局第18号令；(17)环境影响评价公众参与暂行办法国家环境保护总局环发200628号发布；(18)关于高压输变电建设项目环评适用标准等有关问题的复函国家环境保护总局环办函2007881号；(19)关于进一步加强环境影响评价管理防范环境风险的通知环境保护部环发201277号发布；(20)关于切实加强风险防范严格环境影响评价管理的通知环境保护部环发2098号发布；(21)关于加强环境噪声污染防治工作改善城乡声环境质量的指导意见环境保护部环发2010144号。2.2.2 地方法律、法规及相关文件(1)浙江省建设项目环境保护管理办法浙江省人民政府令第288号；(2)浙江省辐射环境管理办法浙江省人民政府令第289号；(3)浙江省环境保护厅建设项目环境影响评价公众参与和政府信息公开工作的实施细则(试行)2014年7月；(4)浙江省水功能区、水环境功能区划分方案2005年12月；(5)诸暨市生态环境功能区规划2007年12月；(6)诸暨市土地利用总体规划(2006-2020)2011年1月。2.2.3 评价技术导则(1)环境影响评价技术导则总纲(HJ2.12011)；(2)环境影响评价技术导则声环境(HJ242009)；(3)环境影响评价技术导则生态影响(HJ19-2011)；(4)环境影响评价技术导则地面水环境(HJ/T2.3-1993)；(5)环境影响评价技术导则大气环境(HJ2.2-2008)；(6)环境噪声与振动控制工程技术导则(HJ2034-2013)；(7)固体废物处理处置工程技术导则(HJ20352013)；(8)50OkV超高压送变电工程电磁辐射环境影响评价技术规范(HJ/T24-1998)；(9)高压架空送电线、变电站无线电干扰测量方法(GB/T7349-2002)；(10)交流输变电工程电磁环境监测方法(试行)(HJ681-2013)(11)建设项目环境风险评价技术导则(HJ/T169-2004)。2.2.4 项目环评工作委托函本工程环评委托函，国网浙江省电力公司经济技术研究院，2014年5月7日(附件1)；2.2.5 设计报告浙江诸北50OkV输变电工程可行性研究(审定版)，中国电力工程顾问集团华东电力设计院，2014年7月。2.2.6 环保部门有关意见(1)关于浙江诸北500kV输变电工程环境影响评价执行标准的意见，浙江省环境保护厅，2014年5月(附件2)；(2)关于浙江诸北500kV输变电工程环境影响评价执行标准的意见，绍兴市环境保护局，2014年6月(附件3)。2.3 评价因子及重点根据输变电项目的性质及其所处地区的环境特征分析，本工程运行期和施工期产生的污染因子有工频电场、工频磁场、无线电干扰、噪声、生活污水、施工扬尘、生态等方面的影响，归纳如表2.31。表2.3-1项目主要影响因子识别环境识别施工期运行期变电站输电线路变电站输电线路电磁环境/Z工频电场、工频磁场、无线电干扰工频电场、工频磁场、无线电干扰声环境施工噪声施工噪声设备噪声电晕噪声水环境施工人员生活污水施工人员生活污水生活污水/环境空气施工扬尘施工扬尘/固废渣土、施工人员生活垃圾渣土、施工人员生活垃圾生活垃圾、废油、废蓄电池/本工程在施工期不可避免将会造成一定的生态影响，如植被损坏、土地占用、取弃土造成水土流失，运行期可能对所在地的景观产生一定的影响。经过筛选分析，本项目评价重点确定为运行期产生的工频电场、工频磁场、无线电干扰、噪声及施工期产生的噪声、扬尘等，对其它方面的环境影响作一般性分析。2.4 评价标准根据浙江省环境保护厅、绍兴市环境保护局对本工程环评标准的意见，本工程环境影响评价执行标准如下。2.4.1 电磁环境标准(1)50OkV超高压送变电工程电磁辐射环境影响评价技术规范(HJ/T24-1998)。根据该规范的推荐值，以4kVm作为居民区工频电场评价标准，工频磁感应强度以OJmT为评价标准。(2)根据关于高压输变电建设项目环评适用标准等有关问题的复函(环办函2007881号)线路经过农田时，保证农田地面1.5m处工频电场强度小于1OkVZmo(3)高压交流架空送电线无线电干扰限值(GB15707-1995)o50OkV输电线路在距边相导线投影20m距离处、测试频率为0.5MHZ的好天气条件下的无线电干扰不大于55dB(Vm),变电站参照该标准执行。2.4.2 噪声标准新建诸北变电站厂界噪声执行工业企业厂界环境噪声排放标准(GB12348-2008)2类标准，变电站周围敏感点声环境执行声环境质量标准(GB3096-2008)2类标准。输电线路经过农村居民点声环境执行声环境质量标准(GB3096-2008)l类标准，经过商业、居住混合区执行2类标准，经过工业区执行3类标准，位于交通干线两侧执行4类标准。施工期噪声执行建筑施工场界环境噪声排放标准(GB125232011)中有关规定。表2.4-1噪声评价标准标准号名称级别备注GB12348-2008工业企业厂界环境噪声排放标准2类昼间：60dB夜间：50dBGB3096-2008声环境质量标准1类昼间：55ClB夜间：45dB2类昼间：60dB夜间：50dB3类昼间：65dB夜间：55dB4a类昼间：70dB夜间：55dB4b类昼间：70dB夜间：60dBGB12523-2011建筑施工场界环境噪声排放标准限值昼间：70dB夜间：55dB2.4.3 水环境标准本工程变电站周围及输电线路沿线经过地区地表水按所在区域水环境功能区划类别执行地表水环境质量标准(GB3838-2002)相应标准要求。运行期输电线路不产生废水，新建诸北变电站运营期生活污水经过站内污水装置处理,不外排。施工期污水排放执行污水综合排放标准(GB8978-1996)一级标准。2.4.4 大气环境标准质量标准：执行环境空气质量标准(GB3095-2012)二级标准。排放标准：本工程运行期无大气污染物排放，施工期施工废气、扬尘排放执行大气污染物综合排放标准(GB16297-1996)无组织排放浓度限值。2.5 评价工作等级2.5.1 电磁环境影响评价执行50OkV超高压送变电工程电磁辐射环境影响评价技术规范(HJ/T24-1998),按照该规范规定的电磁环境影响评价内容深度进行。2.5.2 声环境影响评价根据环境影响评价技术导则声环境(HJ2.4-2009),由于本建设项目所处声环境功能区原则上为声环境质量标准(GB3096-2008)规定的2类地区，并且本工程建设前后评价范围内敏感目标噪声级增量不高于5dB（八）,受影响人口数量也增加较少，因此，声环境影响评价等级按二级评价执行。2.5.3 水环境影响评价根据环境影响评价技术导则地面水环境，本工程水环境影响评价等级低于3级。本工程中诸北变电站为新建变电站，少量的生活污水经站内污水处理装置集中处理，不外排。线路工程运行期不产生废水。故本工程投运后不会对周围的水环境造成影响，本工程水环境影响评价仅作简要分析。2.5.4 生态环境影响评价本工程站址及线路路径不经过生态敏感区，站址和线路沿线主要为农田、林地，本工程线路长度低于50km,占地面积远低于2k?,根据环境影响评价技术导则生态影响(HJI9-2011)的规定，进行三级评价。2.5.5 其他本工程土建工程量相对较小，施工期产生的生活污水、施工扬尘及施工噪声等影响范围较小，因此施工期水环境、环境空气和声环境影响作一般性分析。另外，环境风险影响因素少，产生的环境风险很小。2.6 评价范围根据5(X)kV超高压送变电工程电磁辐射环境影响评价技术规范(HJ/T24-1998)及其他有关环评技术规范，确定评价范围如下：2.6.1 变电站(1)工频电场、工频磁场评价范围：变电站站址为中心半径500m的区域。(2)无线电干扰评价范围：变电站围墙外2km的区域；重点评价围墙外Ioom的区域。(3)噪声评价范围：变电站围墙外200m的区域。(4)生态评价范围：变电站围墙外2km的区域；重点评价变电站围墙外IoOm的区域。2.6.2 输电线路工程检索号：30-W30030IK-POl第10页(1)工频电场、工频磁场评价范围：输电线路两侧边线外50m带状区域。(2)无线电干扰评价范围：输电线路两侧边线外2km带状区域；重点评价边线外100m的区域。(3)噪声评价范围：输电线路两侧边线外50m带状区域。(4)生态评价范围：输电线路两侧边线外IOom的带状区域。2.7 环境保护目标本工程站址及输电线路不涉及自然保护区、风景名胜区、饮用水水源保护区、森林公园等生态类环境保护目标，变电站周边2km范围内没有敏感的无线电台站。本工程环境保护目标主要为评价范围内的农村居民点。根据现场踏勘，本工程评价范围内的环境保护目标见表2.7-1。本工程环境保护目标位置见图3.1-1。表2.7-1本工程评价范围内的环境保护目标名称保护目标规模相对位置、与围墙最近距离可能环境影响因素备注诸北变诸暨市阮市镇金岭村东里约100多户450人，23层尖顶楼房西北侧，约400-580mE、B新建变电站西北侧看梨房1户2人，1层尖顶西北侧，约50mE、B、N诸暨市阮市镇金家站村上金看护房约3M户8人，1层尖顶西南侧，约300650mE、B绍兴换流站舜江变入诸北变500kV输电线路工程评价范围内无环境敏感目标新建线路注：E工频电场；B工频磁场；N噪声。3工程概况及工程分析3.1 500kV诸北变电站本工程中50OkV诸北变电站为拟新建的变电站。3.1.1 站址方案比选50OkV诸北变电站在站址选择的初期阶段即已充分考虑了与地方规划相容性的问题。设计单位根据站址选择原则（系统负荷等）初步确定了多个站址，通过大范围多站址的比选、多次的实地调研、现场踏勘和勘察、反复的方案比选、论证，以及与地方政府各相关职能部门的多次广泛深入的沟通后，站址落点最终确定在金岭村站址及横扩村站址两处。站址地理条件：金岭村站址位于诸暨市东北方向约28km的阮市镇金岭村东南角，距离阮市镇直线距离约6km；横扩村站址位于金岭村站址东南方向2km的横阔村，东侧为长龙山，站址西北侧约40Om为杨梅桥水库的溢洪道（东北渠道）。从工程选址的角度，金岭村站址具有500kV、22OkV线路进出线条件均较好，相对备选站址出线顺畅；路径大部分均在山上，对地方规划及村落影响较小；土方工程量小，可以做到土方自平衡等优点。横扩村站址具有场地自然地形起伏较大；站区土方工程量大且难以做到土方自平衡；站区三侧均被村庄包围，进出线限制较大等缺点。从环保的角度，两站址均不涉及自然保护区、风景名胜区、水源保护区等生态保护目标且站址所在区域环境质量状况较好。但金岭村站址仅西北侧有居民点且距离较远，站址及进出线均对居民影响较小；横扩村站址西、南、北三侧均有居民点且距离较近，相对对居民影响较大。因此综合考虑各方面因素，推荐站址为金岭村站址。3.1.2 地理位置、地形地貌50OkV诸北变电站（推荐站址）位于诸暨市东北方向约28km的阮市镇金岭村东南角，距离阮市镇直线距离约6km。站址三面环山，地处山坡凹地，地势起伏较大。站址周围主要为农田、水库、低山丘陵；站址附近农田内种植水稻等常规农作物，水库内养殖常规淡水食用鱼类。站址临近枫店公路，交通便捷，本工程新建进站道路约116m。诸北变电站站址土地利用性质为农田和林地，站址范围内林地约占75.5%、农田约占24.5%。变电站周围形势图见图站址现状及敏感点照片见图3.1-2和图3.13。3.1.3 总平面布置诸北变电站按最终规模一次征地，总占地面积3.7636h?,其中围墙内占地2.9489hm20诸北变电站电气总平面布置结合了地区近、远期电网规划，根据进出线合理性、电气主接线及间隔排列进行布置，并兼顾以后扩建方便。在保证工艺系统顺畅、布局合理的前提下，尽可能减少了土地占用。诸北变电站500kV配电装置布置在站区西部，7回向西出线，1回向北出线；220kV配电装置布置在站区东侧，全部向东出线；主变及无功补偿装置布置在站区中部，主控通信楼布置在站区南侧靠近进站道路，进站道路由南面进站，与西侧的村道连接。诸北变电站总平面布置见图3.1-4o3.1.4 建设规模（1）终期规模主变：4×1000MVA；500kV出线：8回（浙中、绍兴换流站、舜江、备用各2回）；220kV出线：14回（白塔、枫桥、柯城、江桃、渚漓、次坞、备用各2回）；无功补偿：低压电抗器8x60MVar,低压电容器8×60Mvaro（2）本期规模主变：IXlOOoMVA；500kV出线：4回（绍兴换流站、舜江各2回）；220kV出线：8回（白塔、枫桥、柯城、江桃各2回）；无功补偿：低压电抗器1x60MVar,低压电容器2x60MVa3.1.5 主要设备选型主变：三个单相自耦无励磁调压变压器；低压电抗器：户外、干式空芯并联电抗器、每相20MVar;低压电容器：框架式电容器；电气主接线：50OkV采用户外GIS设备，220kV采用户外GIS设备。3.1.6 供水和排水（1）供水诸北变电站用水主要用于站内日常生活，用水量不大，站用生活用水采用自来水方案，水源来自清水塘水库，从站址西侧金岭村引接。排水诸北变电站产生的废水主要是生活污水，诸北变电站设计为本期少人值守、远期无人值班变电站，按本期日常23名值班人员，日排生活污水量约0.3d,生活污水量较少。站区雨水经雨污分流后就近排入站址南侧水塘内。变电站内设置生活污水处理装置，变电站内生活污水经污水处理装置集中处理，不外排。3.1.7 事故油收集系统诸北变电站主变压器下设有事故油坑，并与事故油池相连，事故情况下的废油经事故油池集中后委托有资质的单位集中回收处理，不排入周边环境。图3.1-150OkV诸北变电站周围形势图图3.1-250OkV诸北变电站推荐站址现状站址西北侧看梨房站址西南侧金家站村上金看护房图3.1-350OkV诸北变电站周围敏感点照片%出凶§M康怔2MA*0zz蛋翼凶您京本Ks三-三三BC凶蒯塘tfgg>og内为本期新建规模图3.1-450OkV诸北变电站总平面布置图SS耿zfctt三z襄一乎短注:工程检索号：30-W30030IK-POl第18页3.2 输电线路3.2.1 项目组成本工程线路工程为绍兴换流站舜江变入诸北变500kV输电线路工程，在绍兴换流站舜江变50OkV线路路径规划中已结合考虑了本工程开口方案，预留了开口点。绍兴换流站侧开口点位于金岭村东北部即诸北变北侧，舜江变侧开口点位于前进村南侧即诸北变东北侧。路径长度约为3.0km,其中绍兴换流站侧1.3km,舜江变侧1.7km。500kV绍兴换流站舜江变输电线路为同塔双回路设计，其环境影响评价工作由华东院完成，2014年2月浙江省环保厅以浙环辐20142号文对其作出了批复，目前，该线路尚未开工建设。本工程输电线路技术经济指标参见表321。表3.2-1本工程输电线路技术经济指标项目绍兴换流站舜江变入诸北变500kV输电线路工程路径总长(km)3.0各类地形比例()泥沼30山地70主要交叉跨越(次)/民房拆迁量(it?)/静态投资(万元)30163.2.2 线路路径本工程输电线路路径具体描述如下：绍兴换流站侧开口点处右转往东南方向走线至青龙山东南侧，线路右转往南经东坞东侧至诸北变电站西北侧接入诸北变电站；舜江变侧开口点往西南方向走线至东坞东北侧，线路左转往南，平行本工程绍兴换流站侧开口点-诸北变电站线路走线至诸北变电站西北侧接入诸北变电站。本工程线路经过的行政区为诸暨市店口镇、阮市镇。线路曲折系数1.39。线路路径走向见附图Io3.2.3 导地线选型本工程输电线路导线截面与原绍兴换流站舜江变500kV线路匹配，采用常规4x80Omm2截面导线，导线温升按80度设计。根据以往工程中的导线比较结论，本工程线路选用JL/GiA-800/55钢芯铝绞线，每相4分裂。本工程的地线一根采用JLB35-15O铝包钢绞线，另一根采用48芯OPGW光缆。3.2.4 杆塔和基础3.2.4.1 杆塔本工程为绍兴换流站舜江变入诸北变50OkV线路工程，线路路径长3.0km,共使用铁塔7基，其中耐张塔6基，占85.7%,直线塔1基，占14.3%。本工程线路沿线地形主要为山地丘陵，气象条件为V=27ms(基准高10米)，覆冰为C=IOmm。根据工程使用条件，本工程全线使用自立式角钢塔，具体杆塔使用条件见表3.2-2o表3.2-2绍兴换流站舜江变2回线路开断接诸北变500kV输电线路工程杆塔规划塔型呼高风速覆冰设计档距(m)允许转角铁塔全高塔开铁根(m)(nVs)(mm)水平档距垂直档距(0)mmmSZC27101(8)3027104505500Kv=0.8557.5107333360.5115503663.5123673966.5131834269.5140004542072.5148174839075.515633SJC271OI(8)24500100002054.0113532757.0120753060.0127963363.0135183666.014240SJC27102(8)24500100020-4054.0115932757.0123453060.0130963363.0138483666.014600SJC27104(8)24500100060-9053.5118332756.5126153059.5133973362.5141783665.514960SDJ27051(8)274505000-6056.5158463059.5170773362.5183083665.5195393.2.4.2 基础根据本工程沿线的工程地质、地形、水文情况以及杆塔荷载情况，采用平板、灌注桩、掏挖、岩石嵌固基础等4种基础形式。并根据沿线实际情况，配置和设计基础。3.2.5 线路交叉跨越3.2.5.1 本工程沿线主要交叉跨越本工程线路沿线无重要交叉跨越。3.252交叉跨越和对地距离设计原则导线对地及交叉跨越物最小允许距离见表3.2-3和表3.2-4o表3.2-3导线对地面及建筑物、树木的最小距离序号线路经过地区最小距离(m)备注1居民区14导线最大弧垂时2非居民区11导线最大弧垂时3对建筑物的净空距离8.5导线最大风偏时4对果树、经济作物、树木的垂直距离7导线最大弧垂时表324导线对各种设施及障碍物的最小距离序号被跨越物名称最小距离(m)备注I公路13级14+80时的弧垂4级及以下14+40C时的弧垂2电力线档距内6+40C时的弧垂杆顶8.53通信线8.5+40时的弧垂4特殊管道7.5+40
