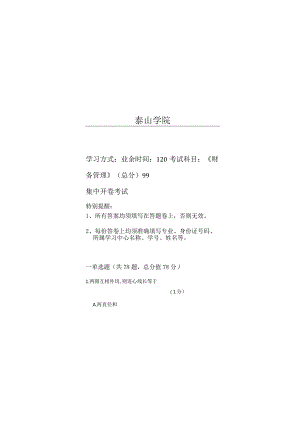

泰山学院学习方式：业余时间：120考试科目：财务管理（总分）99集中开卷考试特别提醒：1、所有答案均须填写在答题卷上，否则无效。2、每份答卷上均须准确填写专业、身份证号码、所属学习中心名称、学号、姓名等。一单选题（共78题，总分值78分）1.两圆互相外切,则连心线长等于（1分）A.两直径和B.两直径差C.两半径和D.两半径差2.用下列哪个方法可以生成一个用户坐标系（1分）A.三个点B.两个点C.一个点D,都可以3 .在手工绘图里,分规、曲线板操作在AUtOCAD中如何取代o（1分）A.A.使用DMDE、SPLlNE命令B.使用BHATCH、PLINE命令C.使用DIVIDE.ARC命令D.使用MEASURE.PLINE命令4 .用下列哪个命令可以生成带斜角的实心体。（1分）A. ELEVB. TABSURFC. EXTRUDED. REVOLVE5,两圆相离,其内公切线可以有条。（1分）A.一条B.二条C.三条D.四条6,形状简单且厚度相同的薄机件，一般惯用以几个视图表示（）。（1分）A.一个B.两个C.三个D.四个7 .正轴测投影图有几种o（1分）A.1种B.4种C.5种D.无数种8 .正轴测投影图有几种（）。（1分）A. 1种B. 4种C.3种D.无数种9 .在空间直线与平面相对位置有几种o。分）A. 1种B. 4种C.3种D.无数种10 .用FILLERT命令对三维模型也可以进行倒圆角处理。（1分）A.线框B.曲面C.实心体D,都可以11 .全剖视图可用于表达（）。（1分）A.物体外形复杂的情况B.物体内外形都比较复杂的情况C.物体内形复杂外形简单的情况D.物体有倾斜结构的情况12 .以下何者是在AutoCAD里用来表示相对上一点距离为5角度为135°的坐标表示法（）。（1分）A. #5<135B. 0/0,5<135C. 5<135D. 5<13513 .生成透视模式的命令是。（1分）A. MVIEWB. VPORTSC. DVIEWD. MVSETUP14 .用PEDIT命令中的JOIN选项不能将连进多义线。（1分）A.直线B.圆弧C.多义线D.样条线15.物体离投一个面越远,所得的正投影大小_o（1分）A.越大B.越小C.不一定D.大小不变16.下述哪一个命令不可以在AutoCAD中画平行线（）。（1分）A.COPY+B. ARRAYC. OFFSETD. MOVE17.改变三维实心体渲染效果的系统变量是_。（1分）a.isolinesB.Facetresc.surftabiD.SURFTAB218 .关于捕捉功能，以下叙述何者为非（）。（1分）A.它有很多模式，最常用的，如锁住端点、交点、圆弧中心点、垂足点、圆弧四分之一点等B.它在准确的抓到需要的图形点方面，对操作者很有帮助C.它也可以用来准确的复制和移动图形D.以上皆非19 .在第角画法中右视图的位置在主视图的0（1分）A.左方B.右方C.上方D.下方20 .三维对齐的命令是。（1分）A. ALIGNB. 3DARRAYC. MIRROR3DD. ROTATE3D21 .平面与圆锥面的交线可以有几种不同的类型o（1分）A. 3种B. 4种C. 5种D.6种22 .取消命令执行的键是o（1分）A.按回车键B.按ESC键C.按空格键D.按Fl键23 .在手工绘图里，分规、曲线板操作在AUIOCAD中如何取代（）。（1分）A.使用DIVIDE、SPLINE命令B.使用BHATCH、PLINE命令C.使用DIVIDE、ARC命令D.使用MEASURE.PLINE命令24 .有关夹点的功能，以下叙述何者为非（）o（1分）A.就是针对图形顶点来编辑的命令B.通过快速的拉动夹点，就可以变更图元顶点的位置C.用来增加图元的顶点，以增加它的平滑度D.也可以用来复制或旋转图形25 .平面和曲面或曲面和曲面相交，其交线则大多为（）o（1分）A.一点B.曲线C.直线D.以上皆非26 .用设定标高和厚度的方法不能将生成三维模型（1分）A.圆B.矩形C.正多边形D.直线27 .角度绘制在AutoCAD中用哪种命令操作（）。A.角度绘制在AUtOCAD中用哪种命令操作B.使用LINE命令配合捕捉功能C.使用LINE命令配合极坐标输入功能D.使用LINE命令配合按键功能28 .下面叙述中哪一种是错误的o（1分）A.二条直线可以决定一个平面B.平行二直线可以决定一个平面C.相交二直线可以决定一个平面D.不共线三点可以决定一个平面29 .重合断面用哪种线型绘制（1分）A.细实线B.点画线C.粗实线D.波浪线30 .下面哪一种相对坐标输入法是画15个单位长的线O（1分）A. 15.0B. 0,15.0C. 0z15.0D. 15.0<031 .在AUtoCAD中，可以利用以下哪些方法来调用命令。（1分）A.在命令提示区输入命令B.单击工具栏上的按钮C.选择下拉菜单中的菜单项D,以上均可32 .下面哪一个命令对曲面是无效的。（1分）a.surftabiB. SURFTAB2C. IS0LINESD.ZOOM33,两圆互相内切，则连心线长等于（1分）A.两直径和B.两直径差C.两半径和D.两半径差34.用3DARRAY命令可以对模型进行三维阵列。（1分）A.线框B.曲面C.实心体D,都可以35.局部剖视图的剖视与视图部分用线作为分界。（1分）A.细直线B.点画线C.粗直线D.波浪线36 .在AUtOCAD的ELLlPSE命令里,与等轴测圆（I）选项里，连续按哪一个键可以用来控制三种轴向画出等轴测椭圆（）。（1分）A, VF1键B, VF5键C, VF7键D, VF8键37 .在AUtoCAD中，颜色的默认设置是0（1分）A.白色B. BylayerC. BylockD.黑色38.用CHNGE命令不能改变图元的哪个内容_O（1分）A. ColorB. 1.engthenD. C.LayerE. 1.tscale39 .生成实心体模型的截面的命令是_。（1分）A. SLICEB. SECTIONC. VIEWD. MVSETUP40 .下列哪种曲线常用作齿轮的齿形曲线_。（1分）A.螺旋线B.双曲线C.渐开线D.摆线41 .在画多段线时，可以用哪一个选项来改变线宽A. WidthB. DirectionC. RadiusD. 1.ength42 .以下哪一个命令选项可以用来看到整张图形（）O（1分）A. ZOOM命令的LIMITS选项B. ZOOM命令的LlMITS选项C. ZOOM命令的PREVIEW选项D. ZOOM命令的WINDOW选项43 .剖面线通常皆绘和水平线成（）。（1分）A. 45°B. 90°C. 135°D. 270°44 .生成三维平面的命令是o（1分）A. SOLIDB. 3DFACEC. 3DP0LYD. POLYLINE45 .在六投影面体系中水平投影面上的视图称为。（1分）A.主视图B.左视图C.俯视图D.后视图46 .在AUtOCAD中如何绘制线宽_o（1分）A.使用Width命令B.使用LlNEPEN命令C.使用OFFSET命令D.使用LWEIGHT命令47 .俯视图在前视图的上方者为（）。（1分）A.第一角法B.第二角法C.第三角法D.第四角法48.当前的用户坐标系可以有个（）。（1分）A.一个B.二个C.三个D.四个49 .SHADE命令的作用是o（1分）A.消隐B.着色C.渲染D.重生成50 .用设定标高和厚度的任何一种方法都不能将生成三维模型。（1分）A.圆B.长方形C.正多边形D.SPUNE样条线51.在物体表达方法中有几个基本视图可供选用o（1分）A.3个B.4个C.5个D.6个52 .用设定标高和厚度的方法不能将（）生成三维模型。（1分）A.圆B.矩形C.正多边形D.直线53 .内部形状复杂的物体用何种视图表达最恰当o（1分）A.辅助视图B.剖视图C.三视图D.轴测图54 .两圆相切，切点与圆心的连线和公切线的夹角为（）o（1分）A. 60°B. 75°C. 90°D. 120°55 .下列属空间曲线的是o（1分）A.椭圆B.抛物线C.双曲线D.螺旋线56 .在AUtOCAD里，使用哪一个命令设置等轴测坐标来绘制等轴测图（）。（1分）A. SNAPB. 1.IMITSC. GRIDD. ISOAXIS57 .要在AUtOCAD里让一条多段线段变成一条通过原线段顶点平滑的曲线，可以使用下述哪个命令（）。（1分）A. PEDIT命令里的C拟合（FitCUrve）选项B. PEDIT命令里的样条曲线（SPline）选项C. PEDH命令里的I'曲线（CUrVe）J选项D,以上皆非58 .如圆形、六边形、三角形等单纯柱体的对象，一般惯用以几个视图表示（）。（1分）A.一个B.两个C.三个D.四个59.与正投影面平行的线称为（）。（1分）A.正平线B.侧平线C.水平线D,以上皆非60 .从模型空间进入图纸空间的命令是_o（1分）A. MVIEWB. VPORTSC. PSPACED. TILEMODE61 .世界坐标系可以有个。（1分）A.一个B.二个C.三个D.四个62.半部剖视图的剖视与视图部分用一线作为分界。（1分）A.细实线B.点画线C.粗实线D.波浪线63.用布尔的三种运算,可以对进行操作。（1分）A.实心体模型B.面域C.A和BD.曲面模型64 .生成透视模式的命令是（）。（1分）A. MVIEWB. VPORTSC. DVIEWD. MVSETUP65 .下面叙述中哪一个是正确的0（1分）A.过点可作无数平面平行已知直线B.过点只能画一条线平行于己知平面上的定直线C.包含交叉二直线之一可作的平行于另一已知直线的平面只有一个D.以上皆是66 .所谓直线斜度，何者为真（）。（1分）A.表示直线旋转状况的角度值B.表示直线拉伸状况的角度值C.表示直线倾斜状况的角度值D.以上皆真67 .改变视点的方法有三种，下面哪个命令可以改变视点。（1分）A. PLANB. VECTORC. VPOINTD. UCS68 .AutoCAD中，图形绘制工作只能在当前层上进行，当前层有个。（1分）A.1个B.2个C.3个D.任意多个69 .正等轴测投影图三条轴线间的夹角是（）。（1分）A. 45°B. 90°C. 120°D. 135°70 .画圆内接正多边形可直接用半径来作图者为（）。（1分）A.正三角形B.正四方形C.正五边形D.正六边形71 .内部形状复杂的物体用何种视图表达最恰当（）。（1分）A.辅助视图B.剖视图C.三视图D.轴测图72 .与正投影面平行的线称为o（1分）A.前平线B.侧平线C.水平线D.以上皆非73 .斜视图的作用是（）。（1分）A.表达物体斜面的真实形状B.表达物体的六面视图C.表达物体的内部结构D.以上皆是74 .生成面域的命令是o（1分）A. UNIONB. REGENC. REGIOND. .AREA75 .下面哪一种线用粗实线绘制A.轮廓线B.中心线C.轴线D.虚线76.下述哪一个命令不可以在AutoCAD中画平行线-O（1分）A. COPY+F8键B. PARALLELC. OFFSETD. MOVE77 .角度绘制在AUtOCAD中用哪种命令操作O（1分）A.使用LINE命令配合捕捉功能B.使用LINE命令配合极坐标输入功能C.使用LINE命令配合按F7键功能D.使用LlNE命令配合按F9键功能78 .在制图中最常用的椭圆近似画法为（）。（1分）A.平行四边形法B.同心圆法C.四圆心法D.六圆心法二判断题（共51题，总分值51分）79 .视图上的虚线仅表达某方向观察物体时的被遮挡部分o（1分）（）80 .零件图中的主视图总是按工作位置来表达。（1分）（）81 .二个视图具有长、宽、高，因此总可以唯一确定物体的形状o（1分）（）82 .无论加何种条件一个视图总不能完整地反映物体形状o（1分）（）83 .在空间如果两条直线相交,那么该二直线必垂直o（分）（）84 .轴测投影之所以有立体感,是因为它表达了物体的长、宽、高三个方向的真实尺寸oQ分）（）85 .从装配图中拆画零件图，其表达方案应与装配图一致。（1分）（）86 .图形捕捉功能是用于降低图形文件保存容量的_o（1分）（）87 .在空间，过一点可作唯一的直线与另一已知平面平行。（1分）（）88 .两曲面在特定条件下交先可以是平面曲线或直线_o（1分）（）89 .断面图总是仅画出断面形状即可。（1分）（）90 .OFFSET专用于图案填充°（分）（）91 .要同时表示物体内外形状,最好的剖视方法是全剖_0（1分）（）92 .两个投影为大小相同的圆的视图可唯一确定为球面。（1分）（）93 .物体总是用三视图表示94 .局部放大图采用的绘图比例一定是放大比例。（1分）（）95 .零件图上的技术要求都是以符号形式加以注写的o（1分）（）96 .在正投影中，位置、大小相同的圆柱面与圆柱的投影图形也相同。（1分）（）97 .局部放大图就是用放大的比例画图_0（1分）（）98 .制造加工时，需要画出装配图中的所有零件的零件图。（1分）（）99 .物体大小可通过在视图上标注尺寸表示O（分）（）100 .在空间直线与圆环面最多可以有2个交点。（1分）（）IOL“展开图”就是将物体的各个面平铺在平面上的图形o（1分）（）102 .平面与圆柱面的交线可以有四种形式。（分）（）103 .在空间，过一直线可作唯一的平面与另一已知直线平行。（1分）（）104 .通过Z（X）M命令可以对图形做实际缩放_o（1分）（）105 .装配图中必须标注各零件的尺寸。（1分）（）106 .零件图标注的表面粗糙度参数值越小，表示零件表面粗糙度要求越低o（1分）（）107 .零件图中可以省略对工艺结构的表达。（1分）（）108 .在装配图上对不接触的二个面，因其间隙很小可以只画一条线。（1分）（）109 .平面与曲面的交线在特定条件下可以是空间曲线o（分）（）110 .选择零件主视图时应首先考虑零件的工作位置。（1分）（）111 .旋转曲面都具有投影积聚性o。分）（）112 .包含一条直线可作无数个平面_o（1分）（）113 .零件图上每个方向都有唯一的一个尺寸基准_o（1分）（）114 .半剖视图以粗实线作为剖视与视图的分界线o（1分）（）115 .平面有可能正投影成直线o（1分）（）116 .半剖视图仅适合于具有完全对称面的物体0（1分）（）117 .物体被剖切后,其断面上必须加画剖面线。（1分）（）118 .轴测图和轴测投影图概念是相同的-O（1分）（）119 .ERASE命令与图形选定后,再按DEL可得到相同效果。（1分）（）120 .在装配图上应注完整每个零件的尺寸121 .为了清楚地表达斜面的大小和形状,长用辅助视图表示o（1分）（）122 .如果主视图用来表达物体的长和高,则左视图可表达长和宽O（分）（）123 .平面与曲面的截交线图形仅与该曲面的形状有关。（1分）（）124 .零件图上每个尺寸都要标注尺寸偏差oG分）（）125 .当一平面平行于投影面时,该平面在此投影面上的投影必为一条直线。（1分）（）126 .零件图上的工艺结构可以省略不画O（1分）（）127 .视图的方位应尽量与加工方位一致O（1分）（）128 .过球面上两点之间的最短连线是直线。（1分）129 .球面只能用近似的展开方法进行展开o（1分）（）一单选题（共78题，总分值78分）1 .答案：C解析过程：2 .答案：D解析过程：3 .答案：A4 .答案：C解析过程：5 .答案：B解析过程：6 .答案：A解析过程：7 .答案：D解析过程：8 .答案：C解析过程：9 .答案：C解析过程：10 .答案：C解析过程：12 .答案：C解析过程：13 .答案：D解析过程：14 .答案：D解析过程：15 .答案：D解析过程：16 .答案：D解析过程：17 .答案：B解析过程：18 .答案：C19 .答案：A解析过程：20 .答案：A解析过程：21 .答案：C解析过程：22 .答案:B解析过程：23 .答案：A解析过程：24 .答案：C解析过程：25 .答案：B解析过程：27 .答案：B解析过程：28 .答案：A解析过程：29 .答案：A解析过程：30 .答案：D解析过程：31 .答案：D解析过程：32 .答案：C解析过程：33 .答案:D34 .答案：D解析过程：35 .答案：D解析过程：36 .答案：B解析过程：37 .答案：B解析过程：38 .答案：B解析过程：39 .答案：B解析过程：40 .答案：C解析过程：42 .答案：B解析过程：43 .答案：A解析过程：44 .答案：B解析过程：45 .答案：C解析过程：46 .答案:D解析过程：47 .答案：C解析过程：49 .答案：B解析过程：50 .答案：D解析过程：51 .答案：D解析过程：52 .答案：D解析过程：53 .答案：A解析过程：54 .答案：C解析过程：55 .答案：D解析过程：57 .答案：B解析过程：58 .答案：B解析过程：59 .答案：A解析过程：60 .答案：D解析过程：61 .答案：A解析过程：62 .答案：B解析过程：63 .答案:C64 .答案：C解析过程：65 .答案:D解析过程：66 .答案：C解析过程：67 .答案:C解析过程：68 .答案：A解析过程：69 .答案：C解析过程：70 .答案：D解析过程：72 .答案：D解析过程：73 .答案：A解析过程：74 .答案：C解析过程：75 .答案：A解析过程：76 .答案：B解析过程：77 .答案：B解析过程：78 .答案:C二判断题（共51题，总分值51分）79 .答案：错解析过程：80 .答案：错解析过程：81 .答案：错解析过程：82 .答案：错解析过程：83 .答案：错解析过程：84 .答案：错解析过程：86 .答案：错解析过程：87 .答案：错解析过程：88 .答案：对解析过程：89 .答案：错解析过程：90 .答案：错解析过程：91 .答案：错解析过程：93 .答案：错解析过程：94 .答案：错解析过程：95 .答案：错解析过程：96 .答案：对解析过程：97 .答案：错解析过程：98 .答案：错解析过程：99 .答案：对解析过程：101 .答案：对解析过程：102 .答案：错解析过程：103 .答案：对解析过程：104 .答案：错解析过程：105 .答案：错解析过程：106 .答案：错解析过程：108 .答案：错解析过程：109 .答案：错解析过程：110 .答案：错解析过程：111 .答案：错解析过程：112 .答案：对解析过程：113 .答案：错解析过程：114 .答案：错解析过程：116 .答案：错解析过程：117 .答案：对解析过程：118 .答案：错解析过程：119 .答案：对解析过程：120 .答案：错解析过程：121 .答案：错解析过程：123 .答案：错解析过程：124 .答案：错解析过程：125 .答案：错解析过程：126 .答案：错解析过程：127 .答案：对解析过程：128 .答案:错解析过程：129 .答案:对模板说明：1、用户可根据实际试卷格式定义试卷下载模板格式。2、模板中name>duration、course>score、items字段为试卷中相应内容导出位置标记字段，通过Word中书签功能插入，各字段含义如下：name：试卷名称+导出内容；duration：考试时长；course：课程；score：试卷总分；items：试卷内容；试卷下载后，各个位置标记字段替换为试卷对应内容。3、模板内容定义好后另存为dot格式(MiCrOSoftWord97-2003模板)即可上传使用。
