曳引驱动乘客电梯安全风险评价内容与要求.docx

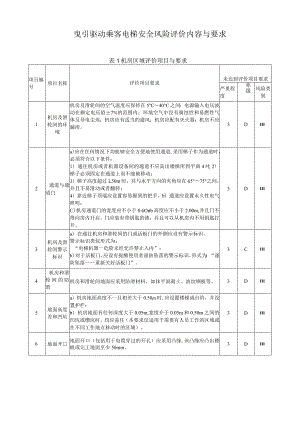

曳引驱动乘客电梯安全风险评价内容与要求表1机房区域评价项目与要求项目编号项目名称评价项目要求未达到评价项目要求严重程度率级风险类别1机房及滑轮间的环境机房及滑轮间的空气温度应保持在540°C之间；电源输入电压波动在额定电压值±7%的范围内；环境空气中没有腐蚀性和易燃性气体及导电尘埃；机房应有适当的通风；机房应配有灭火器；机房不应漏雨。3DIII2通道与通道门a）应在任何情况下均能够安全方便地使用通道,采用梯子作为通道时，必须符合以下条件：1）通往机房或者机器设备间的通道不应高出楼梯所到平面4叱2）梯子必须固定在通道上而不能被移动；3）梯子高度超过L50m时，其与水平方向的夹角应在65°75°之间，并且不易滑动或者翻转；4）靠近梯子顶端应设置容易握到的把手。b）通道应设置永久性电气照明；C）机房通道门的宽度应不小于0.6Onb高度应不小于2.00m,并且门不得向房内开启，门应装有带钥匙的锁，并且可以从机房内不用钥匙打开。3DIII3机房及滑轮间警示标识a）在通往机房和滑轮间的门或活板门的外侧应设有警示标识，警示标识类似形式为：“电梯机器一危险未经允许禁止入内”；b）对于活板门，应设有提醒使用者谨防坠落的警示标识，形式为：“谨防坠落重新关好活板门”。3CIII4机房和滑轮间的防滑机房和滑轮间地面应采用防滑材料，如抹平混凝土、波纹钢板等。3DIII5地面高度差和凹坑a）机房地面高度不一且相差大于0.50In时,应设置楼梯或台阶，并设置护栏；b）机房地面有任何深度大于0.05m,宽度介于0.05m和0.50m之间的凹坑或槽坑时，均应盖住（本要求仅适用于需要有人员工作的区域或在不同工作地点移动时的区域）。3DIII6地面开地面开口（包括用于电缆穿过的开孔）应采用凸缘,该凸缘应凸出楼板或完工地面至少50mm。3DIII7照明和插座a）机房和滑轮间应设置永久安装的电气照明，人员需要工作的任何地方的地面照度至少为2001x,工作区域之间供人员移动的地面照度至少为501x；b）在机房和滑轮间内靠近入口（或多个入口）处的适当高度应设有一个开关，控制机房和滑轮间照明；C）机房和滑轮间内应至少设置一个2P+PE型电源插座；d）应在主开关旁设置控制井道照明、轿厢照明和插座电路电源的开关。2DIII8机房噪音a）对于额定速度小于等于2.5ms的电梯,在额定速度运行时机房内平均噪声值小于等于80dB；b）对于额定速度大于2.5ms的电梯,在额定速度运行时机房内平均噪声值小于等于85dB.3DIII9旋转部件的安全防护a）对可能产生危险并可能接近的旋转部件，必须提供有效的防护。但带有防护装置的曳引轮、盘车手轮、制动轮及任何类似的光滑圆形部件除外。这些部件应涂成黄色，至少部分地涂成黄色：b）所采用的防护装置应能见到旋转部件且不妨碍检查与维护工作。若防护装置是网孔状,则其孔洞尺寸应符合GB/T238212009中4.2.4.1表4的要求。2DIII10限速器限速器应有有效期内的校验报告，且不应出现下列情况之一：a）运行中有异响；b）传动部件严重锈蚀；C）轴承损坏导致限速器轮转动不灵活；d）限速器座变形；e）限速器绳表面油污严重；f）限速器钢丝绳达到GB/T318212015中4.4.2的报废技术条件。1CI11作用于钢丝绳系统的减速元件（如夹绳器等）作用于钢丝绳系统的减速元件不应出现下列情况之一：a）触发联动机构卡阻或损坏；b）钳体或制动弹簧出现塑形变形、裂纹或断裂；C）夹紧件严重磨损或锈蚀：d）夹紧件擦碰钢丝绳；C）复位装置卡阻或损坏。1CI12机房和滑轮间的专用机房或滑轮间不应用于电梯以外的其他用途，也不应设置非电梯用的线槽、电缆或装置。3DIII13金属支架或吊钩在机器空间以及在井道顶端（如果有必要）的适当位置应设置具有安全工作负荷标志的一个或多个悬挂点，用于较重设备的吊装。2DIII表2减速箱和曳引轮评价项目与要求项目项目名评价项目要求未达到评价项目要编号称求严重程度概率等级风险类别1减速箱箱体不应出现裂纹。2DIII2减速箱固定固定结构应牢固，无严重锈蚀，或无影响安全运行的损坏。2DIII3传动结构a）传动轴、轴承、键或键槽无影响安全运行的损坏，无异常噪音.b）加轮副、斜齿轮、行星齿轮无影响安全运行的轮齿塑性变形、折断、裂纹、齿面点蚀、胶合或磨损等形式的严重失效。1DII4渗漏油情况有齿轮曳引机减速箱的箱体分割面、观察窗（孔）盖等处应紧密连接，不允许渗漏油。3DIII5齿轮油a）齿轮油油位正常；b）齿轮油应清洁，应无污物或泡沫，无明显浑浊和变色；c）减速箱的油温不应超过85；滚动轴承的温度不应超过95C,滑动轴承的温度不应超过80o3DIII6曳引轮a）绳槽不应过度或不正常磨损；b）绳槽不应有缺损；C）轮槽不应被异物填充：d）不应出现裂纹。2BII表3电动机评价项目与要求项目编号项目名称评价项目要求未达到评价项目要求严重程度概率等级险别1轴承润滑轴承润滑状况应良好。3CIII2绝缘a）定子绕组冷态绝缘电阻不应小于5MQ；b）绝缘电阻的最小值应符合下表要求：2BII标称电压/V测试电压（直流）v绝缘电阻MQ安全电压25020.550050021.00>500100021.003电动机运转状况电动机不得出现下列情况之一：a）绕组短路、断路、烧毁；b）外壳或基座有影响安全的破裂；C）轴承出现碎裂或影响运行的磨损；d）定子与转子发生碰擦；e）永磁电动机转子磁性材料脱落。2CII4保护电动机的短路保护、过载保护、过热保护应有效。3CIII5编码器a）编码器应结构完整，安装可靠；b）编码器信号输出应正常。3CIII表4制动器评价项目与要求项目编号项目名称评价项目要求未达到评价项目要求严重程度概率等级险别1制动器型式机-电式制动器应符合下列要求：所有参与向制动轮或盘施加制动力的制动器机械部件应当分两组装设。1CI电梯正常运行时，切断制动器电流至少应当用两个独立的电气装置来实现，当电梯停止时，如果其中一个接触器的主触点未打开，最迟到下一次运行方向改变时，应当防止电梯再运行。1CI2制动器结构检查制动器不应出现下列情况之一：a）制动衬块严重磨损或者制动弹簧失效，导致制动力不足；b）受力结构件出现裂纹或者严重磨损；C）制动器电磁线圈防尘件破损；d）制动闸瓦（制动钳）以及制动轮（制动盘）工作面上有油污。1CI3工作状况制动器应当动作灵活，制动时制动闸瓦（制动钳）紧密、均匀地贴合在制动轮（制动盘）上，电梯运行时制动闸瓦（制动钳）与制动轮（制动盘）不发生摩擦。2CII4制动器自监测装置上行超速保护装置、轿厢意外移动保护装置的执行元件在使用驱动主机制动器的情况下，自监测包括对机械装置正确提起（或释放）的验证和（或）对制动力的验证。对于采用对机械装置正确提起（或释放）验证和对制动力验证的，制动力自监测的周期不应大于15天；对于仅采用对机械装置正确提起（或释放）验证的，则在定期维护保养时应检测制动力；对于仅采用对制动力验证的，则制动力自监测周期不应大于24小时。1CI表5救援装置评价项目与要求项目编号项目名称评价项目要求未达到评价项目要求严重程度概率等级险别一耶类1设置紧急操作装置应符合以下要求：a）如果向上移动装有额定载重量的轿厢所需要的操作力不大于400N,电梯驱动主机可装设手动紧急操作装置；b）如果上述的力大于400N,机房内应设置一个符合GB/T7588.12020中5.12.1.6规定的紧急电动运行装置；对于无机房电梯应设置：a）用于紧急操作和动态试验（如制动试验、曳引力试验、限速器-安全钳联动试验、缓冲器试验及轿厢上行超速保护试验等）的装置应当能在井道外操作；在停电或停梯故障造成人员被困时，相关人员能够按照操作屏上的应急救援程序及时解救被困人员；b）应当能够宜接或者通过显示装置观察到轿厢的运动方向、速度以及是否位于开锁区域：C）装置上应当设置永久性照明和照明开关；d）装置上应当设置停止装置。2DIII2标志a）电梯机房应有应急救援程序说明；b）在电梯驱动主机上接近盘车手轮处，应明显标出轿厢运行方向，如果手2DIII2标志轮是不能拆卸的，则可以在手轮上标出；C）在紧急电动运行按钮上或其近旁标出相应的运行方向；d）松闸扳手涂成红色，盘车手轮是无辐条的并且涂成黄色，可拆卸盘车手轮放置在机房内容易接近的明显部位。2DIII3功能有效性a）装有手动紧急操作装置的电梯驱动主机，能够通过操纵手动松闸装置松开制动器，并且需要以一个持续力保持其松开状态：b）紧急电动运行装置依靠持续揪压按钮来控制轿厢运行，此按钮有防止误操作的保护，按钮上或其近旁标出相应的运行方向：C）一旦进入检修运行，紧急电动运行装置控制轿厢运行的功能由检修控制装置所取代。2CII4平层标志在机房内应易于检查轿厢是否在开锁区域。例如，这种检查可借助于曳引绳或者限速器绳上的标记。3DIII5手动松闸装置手动松闸扳手不应出现严重变形或裂纹，手动松闸扳手组件不应出现严重锈蚀、变形或裂纹,松闸钢丝绳不应出现严重锈蚀、卡阻或断裂。3DIII6手动盘车装置手动盘车手轮不应出现严重锈蚀、变形、裂纹或缺损，焊接部位不应出现裂纹，盘车齿轮副啮合有效，盘车齿轮无裂纹或断齿。3DIII7紧急电源装置紧急电源装置的蓄电池不应出现以下情况之一：a）蓄电池出现漏液；b）蓄电池无法充电；C）充电后蓄电池电压低于正常工作电压，充电后蓄电池电量不能满足设计功能要求（如持续时间，轿厢移动距离等要求）。3DIII8紧急报警装置a）紧急报警装置采用的对讲系统不应采用临时接线连接方式。D对于采用多局总线制对讲系统的紧急报警装置,应在中心控制室张贴控制主机的使用操作说明；2）对于采用外线拨号呼叫或分机拨号呼叫的紧急报警装置,应在明显位置张贴紧急报警号码；3）对于采用GSM卡电梯对讲系统的紧急报警装置，应预存不少于3个号码并且在紧急报警装置启动后能够依次呼叫预存号码。b）紧急报警装置在通话期间应保持双方声音清晰、无明显振鸣现象。2CII表6供电设备评价项目与要求项目编号项目名称评价项目要求未达到评价项目要求严重程度概率等级风险类别1供电电压供电电压相对于额定电压的波动应在±7%的范围内。3CIII2总电源开关设置a）每台电梯应当单独装设主开关，主开关应当易于接近和操作；无机房电梯主开关的设置还应当符合以下要求：1）如果控制柜不是安装在井道内，主开关应当安装在控制柜内，如果控3DIII2总电源开关设置制柜安装在井道内，主开关应当设置在紧急操作和动态测试装置上；2）如果从控制柜处不容易直接操作主开关，该控制柜应当设置能分断主电源的断路器；3）在电梯驱动主机附近Im之内，应当有可以接近的主开关或者符合要求的停止装置，且能够方便地进行操作。b）主开关不得切断轿厢照明和通风、机房（机器设备间）照明和电源插座、轿顶与底坑的电源插座、电梯井道照明、报警装置的供电电路：C）主开关应当具有稳定的断开和闭合位置，并且在断开位置时能用挂锁或其他等效装置锁住，能够有效地防止误操作；d）如果不同电梯的部件共享一个机房，则每台电梯的主开关应当与驱动主机、控制柜、限速器等采用相同的标志。3DIII3接地a）供电电源自进入机房（机器设备间）起，中性导体（N,零线）与保护导体（PE,地线）应当始终分开；b）所有电气设备及线管、线槽的外露可以导电部分应当与保护导体（PE,地线）可靠连接；C）除AC36V或DC60V及以下安全电压外的电气设备金属罩壳均应设有易于识别的接地端，应有良好的接地；d）接地线应采用黄绿双色绝缘电线分别宜接接至接地端上，不应互相串接后再接地。1D4电动机和其它电气设备的保护a）直接与主电源连接的电动机应进行短路保护；b）直接与主电源连接的电动机应采用自动断路器进行过载保护，该断路器应切断电动机的所有供电。3CIII5接线电梯动力线路和控制线路宜分离敷设或者采取屏蔽措施。3CIII6绝缘性能所有通电导体与地之间的绝缘电阻应当符合下述要求：2BII标称电压V测试电压（直流）V绝缘电阻MQ安全电压25020.550050021.00>500100021.00表7电气控制系统评价项目与要求项目编号项目名称评价项目要求未达到评价项目要求严重程度概率等级风险类别1变频器变频器不应出现下列情况之一：a）外壳破损存在触电危险；2CII2变频器b）输入输出主回路电路板铜皮断裂；C）直流母线电容鼓包、漏液或明显烧坏：d）输入或输出、制动单元及制动电阻的接线端子和铜排出现严重的过热变形、拉弧氧化或腐蚀。2CII2相序保护装置应当具有断相、错相保护功能；电梯运行与相序无关时，可以不装设错相保护装置。3CIII3接触器（继电器）接触器（继电器）不应出现下列情况之一：a）外壳破损存在触电危险；b）当切断或接通线圈电路时，接触器不能正确、可靠地断开或闭合：C）接触器、继电器触点严重磨损或锈蚀；d）接触器（继电器）工作时有异常噪音。2BII4控制柜控制柜不应出现下列情况之一：a）控制柜柜体严重锈蚀变形、损坏，导致柜内元器件无法固定和正常使用：b）控制柜内电气元件失效影响电梯运行,无法更换为同规格参数的元件，或更换替代元件后仍影响运行。注：包含能量回收装置、自动救援装置、群控柜、轿厢控制部分。2DIII5可编程控制器（PLC）可编程控制器（PLC）不应出现下列情况之一：a）外壳破损存在触电危险；b）主要单元、模块失效。注：不包括含电子元件的安全电路和可编程电子安全相关系统（PESSRAl）2DIII6导线和电缆导线和电缆不应出现下列情况之一：a）护套出现开裂，导致导线外露；b）绝缘材料发生破损、老化；C）导线发生断裂或短路。2CII7传感器和检测开关传感器或检测开关不应出现下列情况之一：a）输出信号异常，引起功能失效或误动作；b）外壳严重破损或变形。2CII8印制电路板印制电路板不得出现下列情况之一:a）受潮进水，被酸碱等严重腐蚀，铜箔拉弧氧化、元件焊盘受损或脱落等，导致功能失效；b）Z卜力折裂；C）严重烧毁碳化；d）有多处维修痕迹。2DIII9安全开关安全开关不应出现下列情况之一：a）安全开关的外壳破损，存在触电危险；b）安全开关触点严重锈蚀，影响正常运行；c）安全开关触点严重烧灼或接触不良；d）触发安全开关的机械装置失效；e）驱动安全触点的结构失效。2C1110层门和轿门旁路装置a）在层门和轿门旁路装置上或者其附近应标明“旁路”字样，并且应标明旁路装置的“旁路”状态或者“关”状态；b）旁路时应取消正常运行（包括动力操作的自动门的任何运行），只有在检修运行或者紧急电动运行状态下，轿厢才能够运行,运行期间,轿厢上的听觉信号和轿底的闪烁灯应起作用；C）应能够旁路层门关闭触点、层门门锁触点、轿门关闭触点、轿门门锁触点，不能同时旁路层门和轿门的触点，对于手动层门，不能同时旁路层门关闭触点和层门门锁触点；d）应提供独立的监控信号证实轿门处于关闭位置。1DII11门回路检测功能应设置门回路检测功能，当轿厢在开锁区域内、轿门开启并且层门门锁释放时，监测检查轿门关闭位置的电气安全装置、检查层门门锁锁紧位置的电气安全装置和轿门监控信号的正确动作，如果监测到上述装置的故障，应能够防止电梯的正常运行。1DII12紧急电动运行a）紧急电动运行装置设置应符合要求；b）应依靠持续报压按钮来控制轿厢运行,此按钮有防止误操作的保护，按钮上或者其近旁标出相应的运行方向；C）一旦进入检修运行，紧急电动运行装置控制轿厢运行的功能应由检修控制装置所取代；d）进行紧急电动运行操作时,应易于观察到轿厢是否在开锁区域；e）1急电动运行开关应使下列电气安全装置失效：1）安全钳上的电气安全装置；2）限速器上的电气安全装置；3）轿厢上行超速保护装置上的电气安全装置；4）极限开关；5）缓冲器上的电气安全装置；6）用于检查绳或链松弛的电气安全装置。2CII13制动器故障保护功能应设置制动器故障保护功能，当监测到制动器的提起（或者释放）失效时，能够防止电梯的正常启动。1CI14自动救援操作装置a）应设有铭牌，标明制造单位名称、产品型号、产品编号、主要技术参数,加装的自动救援操作装置的铭牌和该装置的产品质量证明文件相符；b）在外电网断电至少等待3s后应自动投入救援运行，电梯自动平层并且开门；C）当电梯处于检修运行、紧急电动运行、电气安全装置动作或者主开关断开时，应不得投入救援运行；d）应设有一个非自动复位的开关，当该开关处于关闭状态时，该装置不能启动救援运行。2CII表8层门、轿门与门锁评价项目与要求项目编号项目名称评价项目要求未达到评价项目要求严重程度概率等级风险类别1间隙a）轿门门刀与层门地坎、层门锁滚轮与轿厢地坎的间隙应当不小于5mi;电梯运行时不得互相碰擦；b）轿厢地坎与层门地坎的水平距离不得大于35mm；C）门关闭后，应当符合以下要求：D门扇之间及门扇与立柱、门楣和地坎之间的间隙，对于乘客电梯不大于6mm,使用过程中由于磨损，允许达到IOnIm；2）在水平滑动门和折叠门主动门扇的开启方向，以150N的人力施加在一个最不利的点，前条所述的间隙允许增大，但对于旁开门不大于30m11b对于中分门其总和不大于45un02C112固定和结构a）门系统各部件应固定可靠；b）门轮、绳轮、门锁滚轮应动作正常，不应出现磨损、锈蚀、2C11老化现象。3门扇门扇不应出现下列情况之一：a）门扇严重锈蚀穿孔或破损穿孔；b）门扇背部加强筋脱落；c）门扇严重变形，不符合GB/T7588.12020中5.3.1.4要求;d）门扇外包层脱离（落），导致开关门受阻；。）玻璃门扇出现裂纹或玻璃门扇边缘出现锋利缺口；f）玻璃固定件不符合GB/T7588.12020中5.3.5.3.6要求。2CII4层门门套层门门套不应出现下列情况之一：a）层门门套严重变形，与门扇间隙不符合GB/T7588.12020中5.3.L4要求；b）层门门套严重锈蚀。2DIII5层门地坎层门地坎不应出现下列情况之一：a）地坎变形，与门扇间隙不符合GB/T7588.12020中5.3.1.4要求；b）地坎变形使层门地坎与轿厢地坎水平距离大于35mm；C）地坎滑槽变形，影响门扇正常运行或导致门导靴脱轨；d）地坎出现断裂、开焊、严重磨损或腐蚀，影响层门和轿门正常工作；e）地坎支架不应出现影响正常使用的严重变形或腐蚀。2DIII6层门地坎与轿门地坎之间高度差层门地坎应具有足够的强度,层门地坎上表面宜高出装修后的地平面2mm-5m.在开门宽度方向上，地坎表面相对水平面的倾斜不应大于2/1000。2DIII7门运行与导向a）层门和轿门正常运行时不得出现脱轨、机械卡阻或者在行程终端时错位；b）由于磨损、锈蚀或者火灾可能造成层门导向装置失效时，应设置应急导向装置，使层门保持在原有位置；C）导向装置和门悬挂机构应无裂纹、严重磨损、变形或脱焊，活动部件应灵活。2B118层门自动关闭装置在轿门驱动层门的情况下，当轿厢在开锁区域之外时，如果层门开启（无论何种原因），应当有一种装置能够确保该层门自动关闭。自动关闭装置采用重块时，应当有防止重块坠落的措施。2B119层门和轿门锁紧装置a）每个层门都应当设置门锁装置，其锁紧动作应当由重力、永久磁铁或者弹簧来产生和保持，即使永久磁铁或者弹簧失效，重力亦不能导致开锁；b）轿厢应当在锁紧元件啮合不小于7mm时才能启动；c）门的锁紧应当由一个电气安全装置来验证，该装置应当由锁紧元件强制操作而没有任何中间机构，并且能够防止误动作；d）如果轿门采用了门锁装置，该装置也应当符合以上有关要求。1BI10门锁电气装置a）正常运行时应当不能打开层门，除非轿厢在该层门的开锁区域内停止或停站；如果一个层门或者轿门（或者多扇门中的任何一扇门）开着，在正常操作情况下，应当不能启动电梯或者不能保持继续运行；b）每个层门和轿门的闭合都应当由电气安全装置来验证，如果滑动门是由数个间接机械连接的门扇组成，则未被锁住的门扇上也应当设置电气安全装置以验证其闭合状态。1BI11自动门防止夹人装置动力驱动的自动水平滑动门应当设置防止门夹人的保护装置，当人员通过层门入口被正在关闭的门扇撞击或者将被撞击时，该装置应当自动使门重新开启，该装置不应出现破损或严重变形。2BII12玻璃门防拖曳措施层门和轿门采用玻璃门时，应当有防止儿童的手被拖曳的措施。2DUI13层门、轿门运动相关的保护为了避免运行期间发生剪切的危险,动力驱动的自动滑动门外表面不应有大于3mm的凹进或凸出部分，这些凹进或凸出部分的边缘应在开门运行方向上倒角。2DIII14开门限制a）如果由于任何原因电梯停在开锁区域,应能在下列位置用不超过300N的力，手动打开轿门和层门：1）轿厢所在层站，用三角钥匙或通过轿门使层门开锁后；2）轿厢内。b）为了限制轿厢内人员开启轿门，应提供措施使：1）轿厢运行时，开启轿门的力大于50N；2）轿厢在开锁区域之外时,在开门限制装置处施加100ON的力，轿门开启不能超过50mm。2BII15紧急开锁装置a）每个层门均应当能够被一把符合要求的钥匙从外面开启；紧急开锁后，在层门闭合时门锁装置不应当保持开锁位置；b）紧急开锁警示标识保持完好。2C11表9井道评价项目与要求项目编号项目名称评价项目要求未达到评价项目要求严重程度概率等级风险类别1随行电缆a）随行电缆（含监控线）不应出现下列情况之一：1）护套出现开裂，导致线芯外露；2）绝缘材料发生破损、老化；3）线芯发生断裂或短路，电缆的备用线无法满足需要；4）电缆严重变形、扭曲。b）随行电缆应当避免与限速器绳、选层器钢带、限位与极限开关等装置干涉，当轿厢压实在缓冲器上时，随行电缆活动部分不得与地面和轿厢底边框接触。3DIII2补偿链（缆）及导向装置补偿链（缆）及导向装置不应出现下列情况之一：a）全包覆型补偿链（缆）表面包裹材料出现脱落、严重开裂或磨损；b）补偿链（缆）导向装置滚轮变形、缺损、严重磨损或出现卡阻；C）链环表面有严重的锈蚀或脱焊，存在破断风险。2DIII3检修门、安全门的配置a）不得向井道内开启；b）应设置用钥匙开启的锁,开启后不用钥匙亦能关闭并锁住；C）即使在锁闭状态,也应可从井道内不用钥匙打开；d）应当设置电气安全装置以验证门的关闭状态。1DII4检修门、安全门状态检修门、安全门不应出现下列情况之一：a）门扇严重锈蚀、穿孔：b）门扇严重变形，机械强度不满足要求，不能满足建筑防火规范要求；C）门锁及周边出现锈蚀，导致门锁无法可靠固定。1DII5井道照明井道应设置永久安装的电气照明装置，即使所有的门关闭时，轿厢位于井道内整个行程的任何位置也应能达到下列要求的照度：a）,轿顶垂直投影范围内轿顶以上LOm处的照度至少为501x；b）底坑地面人员可以站立、工作和（或）工作区域之间移动的任何地方，地面以上LOnl处的照度至少为501x；C）在a）和b）规定的区域之外，照度至少为201x,但轿厢或部件形成的阴影除外。3DIII6极限开关应在轿厢行程的顶部和底部设置极限开关，极限开关应设置在尽可能接近端站时起作用而无误动作危险的位置。极限开关应在轿厢或对重接触缓冲器之前起作用，并在缓冲器被压缩期间保持其动作状态。2CII7平层感应装置电梯平层感应装置功能应工作可靠。平层准确度应在±1011三的范围内，平层保持精度应在土20mm的范围内。3CIII8轿厢与井道壁距离轿厢与面对轿厢入口的井道壁的间距不大于0.15m：对于局部高度不大于0.5m,该间距可以增加到0.20m。如果轿厢装有机械锁紧的门并且门只能在开锁区域内打开时，则上述间距不受限制。1DII9层门地坎下方的井道壁每个层门地坎下的井道壁应当符合以下要求：形成一个与层门地坎直接连接的连续垂直表面，由光滑而坚硬的材料构成（如金属薄板）；其高度不小于开锁区域的一半加上50mm,宽度不小于门入口的净宽度两边各加25mm。层门侧井道壁凸出物不得阻碍轿厢的正常运行。2DIII10旋转部件防护对可能产生危险并可能接近的旋转部件，必须提供有效的防护。2DIII11作用于轿厢或对重的减速元件（如安全钳、对重安全钳、夹轨器等）作用于轿厢或对重的减速元件不应出现下列情况之一：a）钳体、加紧件（楔块或滚柱）出现裂纹或变形；b）夹紧件磨损或锈蚀；C）弹性部件塑性变形；d）导向件变形或脱落；e）提拉装置出现锈蚀、变形、开裂、卡阻或螺纹失效。1CI12井道孔洞封闭与防护除必要的开口外井道应完全封闭；当建筑物中不要求井道在火灾情况下具有防止火焰蔓延的功能时，允许采用部分封闭井道，但在人员可正常接近电梯处应当设置无孔的高度足够的围壁，以防止人员遭受电梯运动部件直接危害，或者用手持物体触及井道中的电梯设备。1EIII13同一井道中多台电梯的隔障a）如果这种隔障是网孔型的，则应符合GB/T238212009中4.2.4.1的规定；b）隔障应具有足够的刚度，以确保能承受垂直作用于任何位置且均匀分布在5cm2的圆形（或正方形）面积上的300N的静力，并且所产生的变形不应导致与运动部件碰撞；c）隔障应从底坑地面不大于0.30m处向上延伸至底层端站楼面以上2.5OnI高度，宽度应足以防止人员从一个底坑通往另一个底坑，在不是通向危险区域的情况下，轿厢行程的最低点以下无需设置隔障；d）如果任一电梯的护栏内边缘与相邻电梯运动部件（轿厢、对重）之间的水平距离小于0.50m,则这种隔障应贯穿整个井道，在整个井道高度,其宽度应至少等于运动部件的宽度每边各加0.IOnio2DIII14轿厢和对重间距轿厢及其关联部件与对重及其关联部件之间的距离不应小于50mmo3DIII表10对重装置评价项目与要求项目编号项目名称评价项目要求未达到评价项目要求严重程度概率等级险别1对重滑轮防护a）装在对重上的滑轮应按要求设置防护装置，以避免人身伤害、钢丝绳因松弛而脱离绳槽、异物进入绳与绳槽之间；b）所采用的防护装置应方便观察到旋转部件且不妨碍检查与维修工作。3CIII2对重架对重架不应出现下列情况之一：a）对重架出现严重变形，导致导靴或对重安全钳不能正常工作；b）对重架直梁、底部横梁发生变形，不能保证对重块在对重架内的可靠固定；C）对重架严重腐蚀,主要受力构件断面壁厚腐蚀达设计厚度的10%o2CII3对重块a）对重块应可靠固定；b）应具有能够快速识别对重块数量的措施（例如标明对重块的数量或者总高度）：C）对重块不应出现开裂、严重变形或断裂；d）对重块外包材料不应出现破损且内部材质不应向外泄露。3CIII4对重导靴a）导靴不应出现开裂；b）导靴不应出现永久变形,不应存在影响电梯正常运行或对重脱轨的风险；C）导靴靴衬应无严重磨损。3CIII表11导轨评价项目与要求项目编号项目名称评价项目要求未达到评价项目要求严重程度概率等级风险类别1固定情况a）导轨和导轨支架在建筑物上的固定，应能自动地或者采用简单的调节方法对因建筑物的正常沉降和混泥土的收缩予以补偿，应防止因导轨附件的转动造成导轨的松动；b）导轨应用压板固定，不应采取焊接或螺栓直接连接。2C112导轨顶面偏差每列导轨工作面每5m铅垂线测量值间的相对最大偏差：轿厢导轨和设有安全钳的T型对重导轨应不大于1.2mm,不设安全钳的T型对重导轨应不大于2.0mm；两列导轨顶面的距离偏差：轿厢导轨应为0+2mm,对重导轨应为0+3mm°3CIII3导轨的变形导轨不应出现影响电梯正常运行的永久变形：a）应保证轿厢与对重的导向；b）导轨变形应限制在一定范围内，使得：1）不应出现门的意外开锁；2）不应影响安全装置的动作；3）移动部件应不会与其他部件碰撞。2CII4导轨表面导轨表面质量的变化不应影响电梯的安全运行（包括不应出现强度的下降及导致安全钳的制动性能的下降）：a）T型导轨工作面不应出现影响电梯正常运行的严重损伤，空心导轨防腐保护层不应出现起皮、起瘤或脱落；b）导轨不应出现严重锈蚀现象；C）导轨不应出现严重磨损。3CIII5导轨支架a）每根导轨应当至少有2个导轨支架，其间距一般不大于2.50m（如果间距大于2.5Onl应当有计算依据），安装于井道上、下端部的非标准长度导轨的支架数量应当满足设计要求；b）导轨支架应当安装牢固，焊接支架的焊缝满足设计要求，锚栓（如膨胀螺栓）固定只能在井道壁的混凝土构件上使用，应无异常开裂或松动。2CII表12悬挂装置评价项目与要求项目编号项目名称评价项目要求未达到评价项目要求严重程度概率等级险别一S1钢丝绳绳径减小钢丝绳直径不应小于或等于其公称直径的90%。2C11变形或损伤钢丝绳不应出现笼状畸变、绳股挤出、扭结、部分压扁或弯折。锈蚀钢丝绳不应出现严重锈蚀、铁锈填满绳股间隙。断丝钢丝绳外层绳股在一个捻距内断丝总数不应大于下表的规定；断丝的形式钢丝绳类型689均布在外层绳股上243034集中在一根或两根外层绳股上81011一根外层绳股上相邻的断丝444股谷（缝）断丝111注：上述断丝数的参考长度为一个捻距，约为6d（d表示钢丝绳的公称直径，mm）O2钢丝绳表面油污钢丝绳表面不应有明显油污。3CIII3钢丝绳张力至少应在悬挂钢丝绳的一端设置一个自动调节装置，用来平衡各绳的张力，使任何一根绳的张力与所有绳的张力平均值的偏差均不大于5%。如果用弹簧来平衡张力，则弹簧应在压缩状态下工作。3CIII4包覆绳（带）端接装置之间包覆绳（带）不得出现下列情况之一：a）包覆层变形（如裂纹、压痕、弯折、穿刺、凹陷、鼓包等）；b）包覆层裂纹或磨损导致承载体外露；C）包覆层内承载体断裂；d）包覆绳（带）带出现严重锈蚀；e）包覆绳（带）的实测直径（实测厚度）相对公称直径（公称厚度）少于制造商提供的值。2C115端接装置端接装置应安全可靠，弹簧、螺母、开口销等连接部件应无缺损。2CII表13轿厢评价项目与要求项目编号项目名称评价项目要求未达到评价项目要求严重程度概率等级险别1轿厢照明、通话、通风和应急照明a）照明：轿厢应设置永久性的电气照明装置，确保在控制装置上和在轿厢地板以上LOm且距轿壁至少100mm的任一点的照度不小于100lx;b）通话：紧急报警装置采用对讲系统以便与救援服务持续联系，当电梯行程大于30In时，在轿厢和机房（或者紧急操作地点）之间也设置对讲系统，紧急报警装置的供电来自前条所述的紧急照明电源或者等效电源；在启动对讲系统后，被困乘客不必再做其他操作；C）通风：轿厢通风装置（如风扇、空调等）应运转正常；d）应急照明：应具有自动再充电紧急电源供电的应急照明，其容量能够确保在下列位置提供至少51x的照度且持续时间不低于Ih,在正常照明电源发生故障的情况下应自动接通应急照明电源：1）轿厢内及轿顶上的每个报警触发装置处；2）轿厢中心，地板以上Iln处;3）轿顶中心，轿顶以上Inl处。2CII2安全窗如果轿厢设有安全窗（门），应当符合以下要求：a）设有手动上锁装置，能够不用钥匙从轿厢外开启，用规定的三角钥匙从轿厢内开启；b）轿厢安全窗不能向轿厢内开启,并且开启位置不超出轿厢的边缘，轿厢安全门不能向轿厢外开启，并且出入路径没有对重或者固定障碍物；C）其锁紧由电气安全装置予以验证。1DII3轿顶检修装置a）轿顶应当装设一个易于接近的检修运行控制装置，并符合以下要求：1）由一个符合电气安全装置要求，能够防止误操作的双稳态开关（检修开关）进行操作：2）一经进入检修运行时，即取消正
