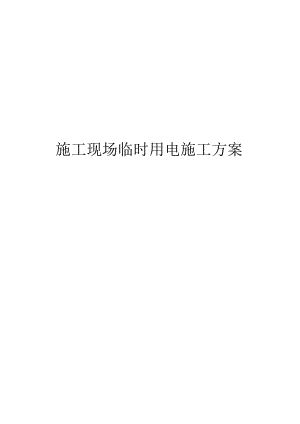

施工现场临时用电施工方案.docx

施工现场临时用电施工方案一、设计说明本设计依据建设部建筑工地临时用电安全技术规范(JGJ46-2005)、建筑施工安全检验标准(JGJ59-99)和场地布置图进行。电力由社区基础设施变压器引入施工现场。电气概述及主要要求：一、项目概况该小区位于长安区华美十字西南角，总建筑面积1837平方米。该项目为框架剪力结构，共26层。2、现场施工总用电量340KVA。从变压器通过三大线路的地埋电缆(或带电杆的架空线)到各建筑物的配电箱。中性点直接接地的TN-S系统用于配电，有5路输出供电。3、塔吊、施工升降机等大型设备采用隐藏式电缆安装，由专用电箱供电。4、现场电气设备的所有不带电金属部件应与保护零线良好连接。不应仅使用接地保护。保护性中性线不应小于相线的1/2,且必须为绿色和黄色。5、钢筋加工区、塔吊、木工现场、二次配电箱保护零线端、开关盒保护零线端等重复接地，接地电阻小于10欧姆。6、单相负载应尽量分散到各相线上，力求使单相电流均匀，减少零线上的电流。7、实行三级配电、两级保护的原则，确保人身安全。8、所有型号规格的配电箱均为标准箱。2、设备数量表施工现场主要电气设备清单金属丝路序列设备姓名单位数量额定力量临时加载速度COS兑换容量单机电缆选择持人建造现在场地1塔式起重机145KW0.40.651872塔吊灯22.0千瓦_323太阳灯21.0千瓦一一184平板摇床11.0千瓦一一0.8595混凝土振动器31.5KW_0.85278剪板机25.5KW0.83二十二9折弯机24.5KW0.831510矫直机14.5KW0.8315木工机械11圆锯23.5KW0.85812电钻50.5KW0.859抽水13泵33.OKW0.830公共14空调+抽水X70KW0.8370场所15厨房单元235KW0.837016灯光+电脑X60KW0.8360办公二办公室50KW0.8350室+十宿舍二23食堂30KW0.833024工人宿舍120KW0.83110阐明：(1)施工用电主要分为主体阶段和安装装修阶段两个阶段，用电最为集中。最大负荷时期处于主体工程阶段，因此施工临时用电组织设计以主体施工阶段为主要计算依据。施工现场临时用电量包括用电量和照明用电量两部分。在计算用电量时要考虑以下几点：1、施工现场使用的所有电力设备和照明用电量。2、施工高峰期同时用电的机械设备数量。现场用电主要用于施工，除施工用电为三相电外，其余均为单相电。(2)电气设备的额定功率Pe或额定容量Se是指铭牌上的数据。对于不同负载持续时间率(dutyloadrate)下的额定功率或额定容量，应换算成统一负载持续时间下的有功功率。功率，即设备功率Pe'。1、连续工作电机的设备功率等于额定功率。2、短时工作或周期工作的电机(如塔机电机、施工升降机电机等)的设备功率是指在统一负载下额定功率转换为有功功率。用本计算方法计算负荷时，塔机(施工升降机)应统一换算为负荷持续率JC=40%的有功功率，计算如下：Pe=2Pe,jc-(KW)3、电焊机的设备功率为额定容量换算为负载持续率的有功功率JC=60%Pe=SJXJC3<cos(KW)4、一组电气设备的设备功率是指除备用设备外所有单个电气设备的设备功率之和。5、照明设备功率是指灯泡上的设备功率。3、负荷计算及变压器选型1.负载计算(1)用塔机查表建筑施工用电气设备的要求因数和功率因数，取KX=O.3JG.4,cos=0.65,则tg=1.17,Pj=Kx×2RJC三0.3×576=170(KW)Qj=Pjtg=170×1.17=200(kvar)(2)查看施工升降机的“施工电气设备要求因数和功率因数”表，取KX=O.3,j47cos=0.65,则tgQ=1.17,Pj=KxX2PJC三0.3×1168=350(KW)Qj=Pjtg=350×1.17=410(kvar)(3)焊机查表建筑施工用电设备要求因数及功率因数，取KX=O.3a=,cos=0.65,则tg=1.17,Pj=KxXSO6×0.65=0.3×262=78.6(KW)Qj=Pjtg=78.6X1.17=92(kvar)(4)查泵的建筑施工用电设备要求因数及功率因数表，取KX=O.7cos=0.83,则tg=0.67Pj=KxXPn=0.7×330=231(KW)Qj=Pjtg=231×0.67=155(kvar)(5)查看搅拌机的建筑施工用电设备要求因数及功率因数表，取KX=O.6,cos=0.85,则tg。=。.6Pj=KxXPn=0.6X340=204(KW)Qj=Pjtg=204×0.6=122(kvar)(6)折弯机等所有三相电机(塔式大灯、平板振动器、混凝土振动器、剪板机、折弯机、矫直机、圆锯、水泵)均应在建筑电气设备要求系数及功率因数表，取KX=O.6,cos=0.85,则tg。=0.6Pj=Kx×Pn=0.6×248=149(KW)Qj=Pjtg=149×0.6=89(kvar)(7)办公室+生活用电(阳光、电钻、公司办公室、食堂、职工宿舍)取KX=O.7,cos=0.95,则tg=0.3Pj=Kx×Pn=0.7×217=152(KW)Qj=Pjtg=152×0.3=46(kvar)(8)俱乐部取KX=O.7,cos=0.95,则tgQ=O.3Pj=Kx×Pn=0.7×200=140(KW)Qj=Pjtg=140×0.3=42(kvar)(9)从上述第点到第点：总有功功率计算负载Pj=170+350+78.6+231+204+149+152+140=1475(千瓦)总无功功率计算负荷Qj=200+410+92+155+122+89+46+42=1156(kvar)总视在计算负载Sj三l2+Qj2=1475+11562=1874(KVA)因此，现场的1874KVA变压器可以满足施工要求2、变压器选型选用三台容量为630KVA(630X3=1890)的变压器即可满足施工要求。四、线路铺设与选择(一)线材选择根据现场机械设备配置，本项目决定采用2个总配电箱，分为5路给工地供电，1路给办公楼，2路给工人宿舍，厨房3路，礼宾部4路，礼宾部5路，5销售部电路采用TN-S系统供电。(2)线路铺设电路采用三相五线制配电，每路配备分级配电箱，控制本电路的机械设备，每路设备配备开关箱，控制设备。施工用电线路应由专业电工铺设。铺设完成后，经公司安全部门验收合格后方可使用。5、临时用电管理及验收：1 .临时用电必须按照施工现场临时用电安全技术规范JGJ46的规定-2005”，以及安全用电技术措施的施工组织、设计和制定。2 .临时用电施工组织设计的内容和步骤：现场勘查，确定主配电箱(柜)和配电箱的位置及接线向。执行负载计算，选择电线横截面和电气规格。(3)制定安全用电技术措施和电气防火措施。三、施工现场临时用电技术档案：(一)施工临时用电组织设计的全部资料(2)修改施工临时用电组织设计资料。(三)施工临时用电技术公开资料。施工临时用电验收表。(5)电气设备的试验检验凭证和调试记录及接地电阻测量记录。（6）漏电保护器接地电阻、绝缘电阻及漏电动作参数测量记录表定期检查（重新）检查表电工安装、检查、维修、拆卸工作记录。4、临时用电工程的安装、维修或拆除必须由电工完成，电工水平应与工程的难度和技术复杂程度相适应。5、施工用临时用电前，按“JGJ59-99”进行验收。验收人员由公司质量安全部和项目部临时用电管理组组成。首先，检查施工用电数据是否完整、真实。现场临时电力线路和设备的布置是否符合组织设计，抽样检测接地电阻值和绝缘电阻值是否合格，检测漏电保护器、开关、刀是否灵敏等。施工临时用电综合验收合格后，方可投入使用。6.电工职责：1 .电工必须按现行国家标准通过考试，方可持证上岗；其他电工必须通过相关的安全教育培训和技术交底，考试合格后方可上岗。2 .电工应掌握用电安全的基本知识和所用设备的性能。3 .开始工作前应按规定穿戴和配备个人防护用品。4 .停用设备的开关盒必须与电源隔离开关断开，开关盒必须上锁。5 .负责保护电气设备的负载线，保护中性线（重复接地）和开关盒。6 .必须切断移动电气设备的电源并妥善处理。总则情况下不内容带电工作，带电工作必须设置监护人。7 .按规定定期检查电力线路（工地每月一次，公司每季度一次），发现问题及时处理，并做好检查维护记录。8 .应了解触电急救常识和电气灭火常识。七、电缆线：1 .电缆的主干线要埋地，埋深小于此0.7m,电缆靠近顶部和底部，左右两侧均匀覆盖不低于5cm粗细的沙子，顶部覆盖带有保护层。埋地电缆路径应标有方位角标志。2 .电缆穿过建筑物、构筑物、道路、易受机械损伤的场所，从地面引2m到地下0.2m时，必须加保护套管。保护套管的内径不应小于电缆外径的1.5倍。3、橡胶电缆架空敷设时，应沿墙、支架或杆子设置，并用绝缘子固定。捆绑线必须是绝缘线，严禁使用裸金属线作为捆绑线。固定点之间的距离应保证电缆能承受自重带来的载荷，敷设高度应符合规范，但沿敷设时离地面的最大弧垂距离不应小于2.Orn墙。8、配电柜（盘）、配电箱、开关箱：1 .配电系统配备主配电箱、配电箱、末级配电箱，实现三级配电。室内总配电柜的安装应符合以下要求：配电柜前部操作通道宽度不小于1.5m后部维护通道宽度0.8m（个别部位不得小于0.6m）,侧通道宽度不小于1mo配电室的天花板不得低于地面3mo配电装置的上端不低于天花板0.5m。配电室设置值班或维修室时，与配电柜（板）的水平距离大于InI该值，采用屏障隔离。（4）配电室的门应向外开。配电柜（板）应设有开门锁、电源隔离开关及短路、过载保护装置和漏电保护开关。配电柜（面板）上的配电回路开关应标有控制回路。检修配电柜（面板）或配电线路时，应悬挂地线，并悬挂停电标志。断电和输电必须由专人负责。2 .配电箱：配电箱和照明开关箱应分开设置。3 .主配电箱下方设置配电箱；配电箱下方设有开关箱。主配电箱应位于靠近电源的区域，配电箱应安装在电气设备或负荷相对集中的区域。配电箱与开关箱之间的距离不应超过30m.开关盒与其控制的固定电气设备之间的水平距离不应超过3m.4 .配电箱和开关箱周围应有足够的空间和通道供两人同时工作，不得堆放妨碍运维的物品；不应该有灌木和杂草。5 .配电箱和开关箱应采用铁板或优质绝缘材料制成。安装应正确、牢固，箱体中心点与地面的距离为1.5m.移动式开关盒应安装在坚固稳定的支架上，中心点与地面的垂直距离为1.4m.进出线必须使用橡胶绝缘电缆。6 .配电箱和开关箱内的开关电器（包括插座）应紧固在电气安装板上，操作方便（间隙5cm）,不得歪斜、松动。电线应为绝缘线，剥线头不得外露，接头不得松动。7箱内工作中性线应通过接线板连接，并应与保护中性线端子分开。8 .箱体金属外壳应有零（或地）保护，保护零线必须通过接线板连接。9 .配电箱、开关箱必须防雨、防尘。进线和出线应位于箱体底面，要求上部为供电端。严禁将其设置在箱体的顶部、侧面、背面或门上。10 .进出线应护套分束并作防水弯，线束不得与箱体进出口直接接触。九、电气设备的选择：1 .配电箱和开关箱内的电气设备必须可靠、完好，不内容有损坏或不合格的电器。熔断器的熔断能力应与电气设备的容量相适应。2 .在主回路中安装全漏电保护器时，还应安装主隔离开关、分路隔离开关、主断路器、分路断路器或熔断器，分路熔断器也应安装。如果漏电保护器是同时具有过载和短路保护功能的漏电断路器，则可以不提供分流熔断器或分流断路器。3 .每台设备应有独立的开关盒，实行一机一闸一保护系统。严禁使用一个电气开关直接控制两个或多个电气设备（包括插座）。4 .现场用电设备必须在设备负载线的首端安装漏电保护器，保护的零接点除外。5 .购买的漏电保护器必须是国家指定产品或有关部门正式认可的产品。6 .重复使用超过一个月的漏电保护器，应逐月检查特性，发现问题应及时修理或更换。7 .在潮湿和腐蚀性介质中使用的漏电保护器应防溅。8 .手动刀开关只内容用于控制照明电路和容量不大于3.Okw的电源电路直接启动。容量大于3.Okw的电源电路应采用自动开关电器或降压启动装置控制。10、使用与维护：1 .配电箱所有开关箱门均应装锁，并有专人负责，并应标明目的控制设备的分流标志及系统接线图。2 .配电箱和开关箱每月检查维护一次，必须由专业电工进行。电工必须穿戴防护设备并按要求使用绝缘工具。3、输电运行流程：总配电箱配电箱开关箱；停电操作流程：开关箱配电箱总则配电箱（特殊情况除外）。4.施工现场停电一小时以上时，应切断电源开关盒，并锁好开关盒。5,配电箱、开关箱内不得放置杂物，保持清洁。6.更换熔断器的熔体（熔断器）时，严禁用熔体或其他不符合规格的裸金属线进行更换。十一、灯光：1 .在工作场所，不得只安装局部照明。2 .湿度正常时，使用开放式照明器（总则灯具）。3、在潮湿或特别潮湿的地方，选择封闭式防水防尘照明器或带防水灯头的开放式照明器。4 .对于有爆炸、火灾危险的场所，必须安装与危险场所等级相适应的灯具。5 .在震动较大的地方，选择防震照明器。6 .照明灯具和设备质量应合格，不得使用绝缘老化或损坏的电器和设备。7 .特殊场所照明应使用安全电压照明，带电潮湿易接近的场所电压不大于24V,特别潮湿的场所和接地或金属器具的工作照明电压不大于12V良好的导电性。8 .在单相线和两相线中，零线和相线的横截面相同；在三相四线线路中，当照明灯为白炽灯时，零线截面不大于相线截面的二分之一。对于气体放电灯或三相照明电路逐相切断，零线的横截面根据最大负载相的电流来选择。9 .灯具的金属外壳必须接保护中性线。单相照明电路的开关箱（板）必须安装漏电保护器。10 .室外灯具不低于地面3m,室内灯具不低于地面2.5mo11 .塞子插座的绝缘外壳不应损坏或泄漏。火线（相线）应连接到中心触点，零线应连接到连接塞的一端。12 .临时工程的灯具应使用拉线开关。拉线开关离地22,3m其他开关离地高度0.151.3m0.15到0.20m出入口水平距离。13 .电器、灯具的相线必须用开关控制，相线不得直接引入灯具；14 .照明电路不得挂在没有绝缘措施的脚手架和金属构件上。移动照明线应布线，不得使用其他柔性电线。手持照明灯具应使用安全电压，照明零线严禁通过保险丝。12、接地与防雷（1）接地1 .在工地供电的TN-S系统中，电气设备的金属外壳必须接保护零线。保护零线应从工作地线、配电室（总配电箱）供电侧零线或总漏电保护器供电侧零线引出。2 .在TN接法零保护系统中，工作零线和保护零线之间不应通过总漏电保护器进行电气连接。PE线应单独设置，不得用于其他用途。重复的接地线应接PE线，严禁接N线。3 .保护零线上不得安装开关或熔断器。4 .保护中性线采用绝缘导电铜线，截面积不小于相线截面积的1/2,与2电气设备相连的保护中性线的可用截面积不小于2.5mm绝缘多股铜线，手持电动工具的PE线截面积不大于1.5mm2绝缘铜线。5 .保护零线的统一标志是绿/黄双色线，任何情况下都不内容使用绿/黄双色线作为负载线。6 .电源变压器或发电机的工作接地电阻值不得大于4。O7 .除配电室或主配电箱重复接地外，保护中性线也必须在配电线路中端和末端重复接地。重复接地电阻值不大于IoQo8 .不得使用铝导体作为接地体或地下接地线，垂直接地体不得使用带肋钢。9.垂直接地体应采用角钢制作，长度为100,并应2.5m埋入地下0.7米。接地线与接地极的连接应采用焊接或螺栓连接。禁止使用捆绑的方法。10.施工现场的所有电气设备，除与零线的保护连接外，必须在设备负载线的首端安装漏电保护装置。(2)防雷1、主体工程施工期间，塔吊为最高设备，物料提升机在其保护范围内。但是，由于物料提升机最终离开现场，因此必须将物料提升机用作避雷针，以防止雷击。2、避雷针可用直径为20的圆钢制成，长度为1.5m.避雷针安装在设备的最高端。3、架空线路的绝缘子支腿应在施工现场低压配电室的进出线处与接地装置连接，进行防雷接地，以防雷击。4、防雷接地采用¢6圆钢，各段焊接，保证电气连接。13、临时用电要求1、 施工现场所有线路均采用五芯电缆埋地埋地电缆的深度不应小于0.7M,电缆敷设应不小于上、下、左、右。50MM厚厚的细沙，然后用砖覆盖。2、电缆架空敷设时，应沿墙或杆设置，并用绝缘子固定。严禁沿脚手架、树木或其他设施铺设。3、严禁使用裸露金属导体的电线作为捆绑线。4、所有配电箱均应使用标准配电箱并注明其名称。使用，门锁上。5、所有配电箱和开关箱应由专业电工每月检查维护一次。6、检修检修时，必须先关断前一级相应的电源开关，并悬挂“禁止合闸，有人工作”的停电标志，严禁带电工作。14、安全电气组织措施、技术措施和电气防火措施(1)组织措施1 .建立临时用电施工组织设计和安全用电技术措施的编制和审批制度，建立相应的技术档案。2 .建立技术交底制度。向专业电工和各类电力用户介绍临时电力施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并在技术公开文件上履行交底人和被公开人的签字程序，表明交底日期。3 .建立安全检查制度。临时用电工程竣工后，应定期对临时用电设备进行检测，并保存检测记录。4、建立电气维修制度。加强日常和定期检修工作，及时发现和消除隐患，建立检修工作记录，记录检修时间、地点、内容、技术措施、处理结果、检修人员、验收人员。5、建立项目拆迁制度。工程竣工后，临时用电工程的拆除应当有统一的组织指挥，并规定拆除的时间、人员、程序、方法、注意事项和防护措施。6、建立安全检查评价体系。安全管理部门应当按照建筑安全检查评分标准(JGJ59-99)定期对现场用电安全进行检查和评价。七、建立安全用电责任制。临时用电各环节的运行、监控、维护、切片、分区、延伸、实施，并辅以必要的奖惩。8 .建立安全教育培训体系。定期对专业电工和各类用电人员进行用电安全教育培训，考核合格者发证上岗。禁止无证上岗或随意上岗。9 .强化安全用电领导体制。提高电气技术队伍素质。(二)安全用电技术措施根据现场实际情况，为保证安全生产，可将部分室外电缆敷设在电缆沟内，在道路经过的地方，电缆必须用钢管进行保护。楼层干线电缆沿楼层预埋套管，电缆穿管，每层设置二次随机箱。临时设施内固定电器用电缆应穿在护套内，不得外露。室内照明电路线采用聚氯乙饰护套，室外临时照明电路采用三芯橡套电缆。建设用电、生产用电、生活用电分开。生活用电量以满足照明、空调、电脑等需要为标准，确保线路统一管理，采取有效的安全防护措施。用电主线采用五芯电缆，敷设在地下。现场设置安全总配电箱1个，根据线路连接要求设置配电箱。配电箱、开关箱按三级配电、两级保护要求配置。进场后应制定专项用电计划，并采取保护措施，确保用电安全可靠。1、整个工地供电系统采用TN-S系统，电路I、II、IILIV均采用三相五线制，并在IDX、2DX、3DX、4DX旁边反复接地.国家法规要求施工。2、所有电气设备的金属外壳均与保护中性线PE相连，所有开关盒均装有漏电保护器。3、所有配电箱均为标准配电箱。4、每月定期检查所有接地点和保护零线，并记录测试和检查情况。按建筑工地临时用电安全技术规范JGJ46-2005执行。(2)电气防火措施1、合理配置、设置、更换各种保护电器，可靠地保护电路和设备免受过载和短路故障的影响。2、不要在电气装置和线路周围堆放易燃、易爆、强腐蚀性介质；不要使用火源。3、在电气装置比较集中的地方设置绝缘灭火设备等，禁止燃放烟花爆竹。4、加强电气设备的相间和对地绝缘，禁止闪动。5、合理设置防雷装置。6、建立易燃、易爆、强腐蚀性介质管理制度。7、建立电气防火责任制。8、建立电气消防教育制度，定期开展电气消防知识教育和宣传，提高各类用电者的电气消防意识。9、建立电气防火检查制度，发现问题及时处理。10、强化电气防火工作领导体制，建立电气防火队伍。11、电气操作人员应认真执行电气施工规范，正确选择和连接各种电线，将接线桩压紧。12、配电箱耐火等级应大于三级，室内应配备绝缘灭火器。13、严禁超负荷使用电机，电机周围不得堆放易燃物品。14、职工宿舍严禁使用电炉、快速取暖器、电热水壶等大功率电器。使用碘鸨灯时，灯与易燃物的距离应大于30Cnl床头灯和床头开关的距离。超过100Wo15、焊机的使用应执行消防审批制度，并准备好消防设备。16、配电箱、开关箱内严禁堆放杂物，并应由专人清理。17、严格执行防火检查制度，建立防火队伍。18、一旦发生电气火灾，应立即打开闸门，穿上绝缘材料，用干粉灭火器灭火。严禁使用导电灭火剂。附图如下:出线总配电箱（一级配电箱）二级配电箱N出线开关箱进线闸刀开关PENC漏电断路器PE照明箱出线漏电断路器3×总配电箱系统图1漏电断路器3×总配电箱系统图2漏电断路器总配电箱系统图3塑料外壳断路器DZ101-150330VV3X35+2X2.5去塔吊塑料外壳断路器V V3 X 185+2X95DZlOl-200/330VV3X50+2X2.5去施工电梯塑料外壳断路器隔离开关380V500ADZlOl-400/330VV3×95+2×50闪焊机接线为B相、C相塑料外壳断路器DZlOl-150/330VV3×25+2×16各单元塑料外壳断路器DZ101-150330VV3×35+2×2.5去塔吊塑料外壳断路器DZlOl-200/330VV3×50+2X2.5去施工梯塑料外壳断路器DZlOl-150/330VV3×25+2X16各单元VV3×185+2X95隔离 380V塑料外壳断路器DZlO1-1OO33OVV3×25+2X16钢筋场塑料外壳断路器DZlOI-63/330VV3×16+2X10楼梯灯塑料外壳断路器DZ10-100/330VV3×25÷2×16备用2号配电箱系统图（二级箱）（共5个2、5、6、8、9号楼各1个）漏电断路器DZ15LE-250/4901VV3×70+2×35去空调区漏电断路器DZ15LE-250/4901VV3×70+2X35去厨房区漏电断路器DZ15LE-200/4901隔离开关38OV500AVV3×185+2×95VV3×50+2×25去照明漏电断路器DZ15LE-100/4901VV3×35+2×25去抽水3号配电箱系统图（二级盘）漏电断路器DZ15LE-100/4901VV3×35+2×25隔离开关380V160AVV3×25+2×16去塔吊漏电断路器DZ15LE-100/4901VV3×25+2×16备用漏电断路器DZ15LE-160/4901VV3×35+2×25去施工电梯VV3×50+2×25隔离开关38OV200A漏电断路器DZl5LE-160/4901VV3×35+2×25去施工电梯
