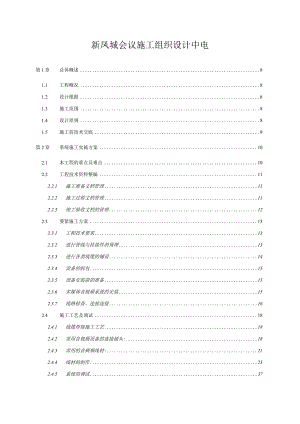

新凤城会议施工组织设计中电.docx

新凤城会议施工组织设计中电第1章总体概述81.1 工程概况81.2 设计根据81.3 施工范围81.4 设计原则81.5 施工前技术交底9第2章系统施工实施方案102.1 本工程的重点及难点102.2 工程技术资料整编112.2.1 施工准备文档管理112.2.2 施工过程文档管理112.2.3 竣工验收文档的管理122.3 要紧施工方案132.3.1 工程技术要求132.3.2 进行管线与挂接件的预埋132.3.3 进行各类线缆的铺设142.3.4 设备的拆包152.3.5 设备安装前的准备152.3.6 多媒体音视频系统的安装152.3.7 线路检查、连接连接162.4 施工工艺及调试182.4.1 线缆焊接施工工艺182.4.2 常用音视频设备的连接插头:182.4.3 常用的音频频线材:212.4.4 线材的制作:232.4.5 系统的调试372.6.1 落实施工用水用电552.6.2 施工区布置572.6.3 施工界面划分58第3章项目组织管理机构593.1 项目经理在场时间及项目经理承接项目情况与要紧管理人员简介593.1.1 近年完成项目情况623.1.2 正在施工的与新承接的项目情况表763.2 以上人员相应资质863.3 管理机构职责划分933.3.1 现场项目组人员任务分解94第4章质量保证体系及措施964.1 质量通病项目964.2 防治质量通病的管理组织964.2.1 建立质量通病管理组织964.2.2 质量通病管理机构964.2.3 落实岗位职责964.2.4 推行严格的质量管理制度974.3 质量通病防治管理措施984.3.1 防治措施如下994.4 公司质量体系构成1004.5 项目的质量管理1014.6 质量操纵体系的运行1024.6.1 设置各阶段工作准备1024.6.2 体系的动作方式1034.6.3 运维的保证落实1034.7 设计与采购过程的质量操纵1064.7.1 设计过程的质量操纵1061.1.1 质量职责分配1081.1.2 工程质量操纵计划1091.1.3 操纵流程1131.1.4 操纵措施1134.9 工程材料质量管理1144.10 工程材料节约办法1154.11 工程创优体系及保证措施1164.11.1 施工计划的质量操纵1164.11.2 技术制度、技术策划执行质量的保证.1164.11.3 工程线缆铺设安装工程质量程序操纵1184.11.4 设备安装工序质量工艺流程.1184.11.5 隐蔽工程的质量保证措施.1184.12 关键节点的保证措施119第5章进度操纵措施1225.1 编制说明1225.2 确保工期的技术组织措施1225.2.1 工作细分结构1225.2.2 进度操纵工具1225.2.3 工期的保证措施123第6章管理协调方案1286.1 与业主的配合1286.1.1 施工前的配合要求1286.1.2 施工期间的协调工作1286.1.3 不可预见的协调1286.2 与建设单位的配合1286.3 与监理单位的配合1296.4 与土建、安装、内装修公司的配合129第7章安全施工及施工环保措施与方案1317.1 安全生产组织管理体系及职责1317.1.1 现场施工安全组织1317.1.2 建立安全制度1317.1.3 安全防范重点1327.2 安全措施1337.2.1 保证体系运行安全1337.2.2 保证施工实施安全1337.3 雨季施工措施134第8章材料设备进场计划及保证措施1358.1 线缆的进场计划1358.2 设备的进场计划1358.3 设备检验计划1358.3.1 到货检验1358.3.2 开箱检验1368.4 设备与材料的运送期136第9章管理协调方案1379.1 与业主的配合1379.1.1 施工前的配合要求1379.1.2 施工期间的协调工作1379.1.3 不可预见的协调1379.2 与建设单位的配合1379.3 与监理单位的配合1389.4 与土建、安装、内装修公司的配合1389.5 立体交叉施工计划及管理方案139第10章文明施工措施及方案14010.1文明施工管理机构1401.1.1 1综合治理.1411.1.2 2治安防火.1411.1.3 3思想道德建设314110.4 保证文明施工的措施14110.5 施工环保措施14210.5.1 场容场貌.14210.5.2 环境卫生.14210.6 消防保卫措施14310.7 垃圾清运措施14610.7.1 建筑垃圾清运.14610.7.2 清运措施.14610.8 工程成本操纵14710.8.1 实行全面成本管理.14710.8.2 确立成本责任制.14710.8.3 加强施工管理.14710.8.4 加强技术管理.14810.8.5 加强劳动工资管理.14810.8.6 加强机械设备管理.14810.8.7 加强材料管理.14810.8.8 降低材料成本.14810.8.9 降低设备使用费.14910.8.10 不可预知因素导致的费用.149第11章成品保护管理措施15011.1 概述15011.1.1 成品保护的目的.15011.1.2 成品保护的范围.15011.2 成品保护的措施及流程15011.3.1 制定措施落实的制度.15111.3.2 确定成品保护的责任人15211.3.3 落实成品保护费用.152第12章质量验收标准15412.1 概述15412.2 工程质量验收15412.3 工程功能检验15512.4 工程检验记录及有关资料15612.5 竣工工程验收文件156第13章培训计划15813.1 概述15813.2 培训计划与内容158第14章售后服务保障体系16114.1 售后服务16114.2 具体保护措施16114.2.1 售后服务机构的构成.16114.2.2 保养保护响应.16214.2.3 质保期满后的保护.16214.2.4 服务响应.16414.2.5 技术支持.16414.3 系统保护16414.3.1 系统运行管理工作.16414.3.2 系统保护保养.164附表一：拟投入本标段的要紧施工设备表167附表二：拟配备本标段的试验与检濯仪器设备表168附表三：劳动力计划表169附表四：计划开、竣工日期与施工进度网络图170附件五：旅工总平面图171附表六：临时用地表172第1章总体概述1.1 工程概况上海联创新凤城地点位于杨浦区控江路1500与，工程规模为17161平方米。1.2 设计根据施工根据：招标文件的设计根据及我司参考的设计根据厅堂扩声系统设计规范GB50371厅堂扩声特性测量方法GB4959-85民用闭路监视电视系统工程技术规范GB/T50198智能建筑工程质量验收规范GB50339会议电视系统工程验收规范YD/T5033-200530MHZTGHZ声音与电视信号电缆分配系统GBJ120-98甲方提供的招标文件技术要求有关图纸1.3 施工范围本次招标工程为会议系统安装工程开放型讨论区、小型会议室（面积为30m?下列会议室）、中型会议室（面积为30m2-60m2会议室）及2个大型会议室。1.4 设计原则坚持应用先进，有进展、有后援，能满足并习惯用户需求的技术；应用的产品成熟可靠,具有易集成、扩展、操作、维修的特性，同时尽可能降低系统整体造价的原则，通过中心机房，实现各子系统的设备、功能与信息的管理汇总、集中，使弱电有关子系统成为一个互有关联、统一与协调的整体，系统资源达到充分共享，以减少资源的浪费与硬件设备的重复投入，实现真正意义的统一、有用、高效、便利。在本项目机房系统设计中遵循下列几点原则：有用性： 系统设计使用当前国际国内流行且成熟的技术或者标准。 系统设置既强调先进性也注重经济效益，达到综合平衡。集成性与可扩展性 系统设计遵循全面规划与分步实施的原则，考虑全面周到，注意预留与预埋到位，并有充分的余量，以习惯不一致时期进展的需要。 充分考虑整个系统所设计的各个子系统的集成与信息共享，保证系统总体结构的先进性、合理性、可扩展性与兼容性。标准化与模块结构化 系统符合当前国际国内的有关要紧技术标准与协议，以保证系统的开放性、兼容性与可扩展性，从而保护本大楼的投资效益。 系统有明显的层次结构性，以便于今后的扩充、管理与保护。安全性 系统务必具有极高的安全性，可靠性与容错性。 系统应该考虑充分的安全防范性，以放置非法人员与系统的入侵，保护数据与系统的安全。1.5施工前技术交底除了工程队的协调统一以外，施工前的技术交底，要紧是指施工工长与工人间的技术交底。施工前技术交底工作的目的有两方面：一是为了明确所承担施工任务的特点，技术质量要求、系统的划分、施工工艺、施工要点与注意事项等，做到心中有数，以利于有计划、有组织、多快好省地完成任务，也可使工长进一步帮助工人懂得消化图纸；二是对工程技术的具体要求、安全措施、施工程序、配制的工具等作全面的说明，使责任明确，各负其责。施工前技术交底的要紧内容包含：施工中使用的新技术、新工艺、新设备、新材料等的性能与操作使用方法。各施工队都须在施工前做好技术交底工作，以减免施工失误，加快工程进度。项目部现场工程总监负责对各施工队的执行情况进行总体监督。第2章系统施工实施方案2.1 本工程的重点及难点作为一个复杂的多技术种类的工程音响工程在进行中可能发生各类各样的问题，加之音响灯光系统的设备种类与数量较多，而且系统的技术要求也千差万别，因此各类问题的发生是难免的，通常还会遇到一些疑难的问题。根据音响工程的特点，工程的设计对工程的质量与进展起着要紧的作用，因此只要在施工中认真按照设计与有关的规范进行，通常不可能在施工过程遇到什么疑难问题，或者者说这些疑难问题不可能在施工中反映出来。在多数时候，工程的疑难问题发生在调试阶段，甚至使用一段时间后才表现出来。既然是疑难问题，解决起来是非常不容易的，经常是费尽心思地检查很久，总是仍然存在；在些时候问题莫名其妙就自己消失，然后不知什么时候又发生了，弄得人非常头疼，想必每一位从事音响工程技术工作的人都会有不一致程度的体验。但是尽管这些疑难问题是各类各样的形式表现的，但是只要设计没有错误，就能够说发生的根源只有一个，就是；施工环节的疏漏造成的。因此，即便是疑难问题，还是能够解决的。下面就是常见的部分典型疑难问题。(1)设备外壳有带电现象由于音响工程的所有设备工作务必用电，因此调试时可能首先会遇到部分设备外壳带电的问题，尽管外壳带电不一定影响设备的使用，但会危及到使用者的安全，务必完全解决。(2)音响系统音量不足工程调试时经常遇到音响的音量始终较小，达不到设计声压级要求的现象，这就说明设备在安装与设置上有问题。(3)声场中发生共振与反馈尽管在设计与施工时都作了认真考虑，但难免有不太周全与无法预料的地方，而这此问题的发生确信人影响正常使用，应该予以消除。(4)产生干扰噪声音响工程中遇到干扰噪声的时间非常多，发生的原因也各不相同，通常解决起来非常的烦恼，但是只要认真分析，从系统的施工上找原因，逐步分析，问题总是能解决的。（5）视频图象不正常专业音响工程的视频传输距离通常都比较长，通常信号还需要通过视频处理与分配后，再给多台显示设备，中间的环节也比较多，可能由于不一致的原因造成视频图像质量不好，影响观看效果，因此应该进行处理。（6）无线话筒的声音不稳固现在多数音响工程都配备了无线话筒，但是由于安装与调试不当，有相当数量使用状况不佳，特别是在演出现场，无线话筒的工作情况会直接影响到演出的质量，因此，这是一个不容忽视的问题。2.2 工程技术资料整编2.2.1 施工准备文档管理1） 设计文档的管理在施工人员进场前，设计人员要完成方案的深化设计，包含系统图、系统拓扑图、系统设备连线图、系统布线方案等工作的完成。这些设计文档的完成是工作顺利实施的基础。2） 合同文档的管理合同文档的内容是对项目的所有售前工作的总结与界定。在合同文档中，关于工程实施影响最大的是工期与设备供应清单两部分。这两部分是工程实施的基本根据与要求，也是工程验收的标准之一。因此工程实施过程中的合同管理，其最重要的工作是保证工程按照合同规定的要求顺利实施。2.2.2 施工过程文档管理1） 管理要求A）即时确认与存档在目前的现实条件下，工程文档的书写是很不规范的，因此，项目经理人员务必向过程文档的发出方确认该文档的内容与有效性。由于施工现场的工作条件比较艰难，环境也比较恶劣，来往人员也比较复杂，因此，过程文档在签收后，务必要立即存档，并储存好原件。B）即时处理收到过程文档的同时，也要根据其中涉及的问题及时给出处理意见，在可能的情况下要立即采取相应的处理措施。C)及时回复工程过程文档通常是有针对性的工程指令、通知等，其涉及的内容往往很重要，因此，在及时采取有关措施的同时，还要根据进展情况及时向有关各方回复处理结果，以便互相协调工作。2） 变更中的文档管理更换文件时，应当考虑由于文件某一部分的更换可能对其他部分产生的影响。应当对文件进行标记，以便证明它们是受控文件还是非受控文件，是最新的还是作废的文件。2.2.3 竣工验收文档的管理1) 凡要交工的材料/设备质量证明文件、合格证、试验报告等规格不符合A4纸型者，一律粘贴在或者复印在A4纸型上后归档，其中将原件放在A本。2) 竣工技术资料书写，一律用钢笔或者碳素笔，不可使用圆珠笔、铅笔或者复写纸。也能够用计算机打印。3) 智能化系统工程办理中间交接(验收)后，应在一个季度内整编好竣工技术资料。按照监理单位、建设单位顺序审改，质量监督站检查。4) 凡在一个单位工程中，有几个施工单位分包的工程，各施工单位整编好自己承包工程范围内的竣工技术资料，交总包单位或者建设单位统一整编、组卷。5) 质监站核定工程质量等级是以单位工程为核定单位，不按专业核定。6) 竣工图编制要求： 竣工图由施工企业负责整编。 竣工图的折叠式样及规格，按国家科学技术档案案卷构成的通常要求(GB/T11822-89)技术图纸的折叠方法(GB/0609-89)执行，图签外露。 竣工图编制完后，务必逐张加盖竣工图章。竣工图章使用国家档案局国档发(92)8号文件的规定执行，有关设计变更的竣工图，应加盖“此处有变见变更号”及“说明”印章。 变更不多的图纸，可将变更部分用碳素笔、墨水笔绘制在蓝图缝隙部位。 设计图平面变更，结构重大变更应以设计单位重新绘制图纸为准。 竣工图章要求盖在图签的上方，若上方无空位，则可盖在图纸背面。 竣工图样一律使用蓝图，不准用复印图、白图上交。7) 竣工技术资料组卷的质量与要求：总的要求是字迹清晰，书面(图画)清晰，如实反映工程面貌，技术数据标准、可靠，图物相符，签字、盖章齐备。2.3 要紧施工方案2.3.1 工程技术要求作为技术含量高，承担较大责任的专业音视频集成工程在施工技术上有着特殊的要求。首先，要拥有合格的施工队伍。作为音视频集成工程的施工务必是高效而可靠的，假如没有一个合格的施工队伍，不光设计方案不能得到有效的实施，而且施工质量也难以得到保证，在这只队伍里应该有：具有有关技术许可证的电工，焊工与电子技术员等，同时尽量是一些有音视频集成工程施工经验的人员，这样的施工队伍才能保证工程顺利地完成。这样的要求,我们公司全面的达到或者超过，详见人员资质说明。其次，工程的施工一定要严格按照设计进行。音视频集成工程是一项复杂的工程，受理论设计与施工技术的影响较大。假如在工程施工中凭想象凭经验地蛮干，确信会带来不良的后果，而设计是在充分地熟悉了各类情况并进行了一系列计算后完成的，务必成为施工工作进行的根据。最后就是，工程务必按照相应的技术规范进行施工。音视频集成工程在施工时会涉及到不一致的工种，这些工种的施工技术要求与安全措施不尽相同，只有认真地执行这些技术规范，才能保证各个施工环节的质量,才能保证施工人员的安全。2.3.2 进行管线与挂接件的预埋1) .严格按图纸施工，在保证系统功能质量前提下，提高工艺标准要求，确保施工质量。2) .预埋(留)位置准确、无遗漏。3) .管道支吊架整齐、美观、牢固、管道连接清洁、美观、电气连接严密、牢靠。4),设备安装牢固、美观、顶装设备横、竖成列，墙装设备端正一致，资料整理正规、完整无遗漏，各类现场变更手续齐全有效。5) .电线缆不得与强电走同一桥架.6) .桥架应选防火型.7) .所有线缆敷设中间不得有接头管线与挂接件的预埋通常需要在工程项目确定后就应该马上开始，同时务必引起重视的是预埋管线的出口一定要协同装饰部门处理，否则有可能由于处理不当而影响装饰的美观。挂接件的预埋位置与吊装强度一定要得到建筑技术人员确认，否则安全性无法得到保证，通常，需要埋设在水泥结构里的管线要选择质量好些的钢管，口径按照所穿的线缆多少来决定;穿过顶棚、装饰墙体的管线，通常选用铁制或者防火PVC线槽，要紧是穿线施工方便，容纳的线缆量较大，又能防火；关于埋设距离较长的管线，一定要在一定的距离开设检修口，最后务必注意的是，预埋管线的工作几乎是无法更换的，一旦决定了在什么地方，埋多少，怎么埋，而且预埋完工后，要想更换就不太可能了，因此预埋前一定要认真地分析设计，明确设备的数量、位置、供电情况及操纵方式，在此基础上提出准确的管线数量、口径与走向。电缆的弯曲半径不小于电缆直径的15倍；电缆长度应逐盘核对，并根据设计图上各段的长度来选配电缆。宜避免电缆的接续，当电缆接续时应使用专用接插件。根据图纸加工好的各类盒、箱、弯管用钢据进行无齿切割，断口处平齐，管口内外清除铁屑，箱盒开孔应整齐并同管径相吻合。管路连接使用套管，套管长度为连接管径的2.2倍，连接管口处应在套管的中心。弯管、支架、吊架预加工，支架固定距离应均匀。在布置线管的时候，强电、弱电务必要分管布线。干扰大的舞台灯光、动力等线路与音视频电路之间，也务必隔离。话筒线、扬声器线、视频线也应做相应的隔离。2.3.3 进行各类线缆的铺设首先要进行管线与挂接件的预埋管线与挂接件的预埋通常需要在工程项目确定后就应该马上开始，由于通常来讲，预埋的管线要紧都在没有装饰的地面豚墙面里，假如不及时进行预埋，就很容易影响装饰工程的进度，同时务必引起重视的是预埋管线的出口一定要协同装饰部门处理，否则有可能由于处理不当而影响装饰的美观；挂接件的预埋位置与吊装强度一定要得到建筑技术人员确认，否则安全性无法得到保证。务必注意的是，预埋管线的工作几乎是无法更换的，一旦决定了在什么地方，埋多少，怎么埋，而且预埋完工后，要想更换就不太可能了，因此预埋前一定要认真地分析设计，明确设备的数量、位置、供电情况及操纵方式，在此基础上提出准确的管线数量、口径与走向。各类线缆的铺设这项工作尽管比较简单，但是也应该认真进行，特别是穿管这一项，容不得一点马虎，铺设线缆道德要掌握合理的方法，比如穿管时钢丝与要穿的线缆应该捆扎牢固，扎头要得减小阻力，必要时涂抹少量的润滑油；其次线缆损坏或者错乱的烦恼；再者就是要在线缆铺设时认真对线缆进行检查，象外皮是否破裂，屏蔽层是否损坏与芯线是否断裂等等；最后，一定要在铺设的线缆上做好明显的标记，以备安装设备与日后检修时使用。2.3.4 设备的拆包各类设备的安装设备的安装务必在装饰完工、线缆铺设正确后进行，音视频集成系统的设备不仅价格较贵，而且许多设备需要避免尘土的沾染。装饰工程凌乱的现场是不适合安装设备的，设备的安装首先应该注意开箱时要认真检查，由于许多国外设备的包装非常规范，有一些重要的备件或者说明书可能单独隔离在包装盒的底层，很容易在拆箱时随包装盒一起扔掉。所有的货物，均要求甲方、监理方到场，共同验货。现场开包后，方可进行安装。同时应做好相应的产品报验文件。2.3.5 设备安装前的准备所有设备安装前应该认真阅读产品说明书，以掌握正确的安装方法、步骤。音视频系统工程，有一部分设备是进口设备，电源电压是国外的HOV电源，应充分熟悉后，方可进行通电测试。所有设备，均应单体通电测试，达到性能指标的要求，才能安装到指定的天棚、机架上,以免形成返工。2.3.6 多媒体音视频系统的安装多媒体音视频系统分为多个部分。投影机、投影幕的安装，务必按装修要求与安全要求进行。投影机与投影幕，均要求水平安装，务必保证最终有良好的可视性。投影幕在安装后，应试运行，然后卷入收纳盒内，以免阳光、灰尘、空气侵蚀。投影机的安装，应在施工做隐匿工程的前期，按投影机的安装位置前期安装投影机升降吊架，邻近天花板上开相应检修口。第一步就要安装投影机上的安装板。具有吊装功能的投影机通常在机器的底部有专用的吊装孔位，用来与吊架联结。投影机安装板是与型号严格对应的，某种类型的安装板只与某种类型的投影机安装孔严格对应。只是现在还有适合各类机型的万能吊架，大家能够按情况进行选购。另外，使用吊装的投影机的整机较重，因此，在自行选用吊架及螺钉时对强度特别要重视，因螺钉质次或者旋入深度不够而可能会掉落。最后安装固定用的螺丝、螺栓要拧紧要到位。由于吊架安装通常都是对嵌安装的，因此在投影机上安装完安装板后还要在天花板上安装吊架。确定了位置以后就开始进行转孔安装。安装务必牢固，不能松动，机体底部与装饰天花板平齐，底板保持水平状态，不同意明显的倾斜现象。一定要用M8以上的4条膨胀螺栓将吊架固牢，假如用其他方式固定也务必要保证牢固可靠。而在地下室或者者楼房顶层安装的情况，钻固定孔时注意不要将防水层破坏，由于下雨时水从钻孔中顺吊架灌入机器内，造成电路板无法修复。另外不要将机器安装在空调出风口邻近，冷热空气相遇凝聚的水汽会被风扇吸入机器内，大量的冷凝水会对主板造成损坏。最后绝对不能用射钉固定吊架，由于射钉周围的水泥会随时间增加产生开裂，承受不了很大的向下拉力，一旦吊架脱落将产生严重后果。室内的声音振动大，特别是重低音的影响，吊装的投影机会随着声浪而轻微晃动，长此以往吊架与天花板的联结螺钉会容易松动，特别是吊架直接与水泥预制天花板使用金属膨胀钉胀接方式更容易松动，因此安装固定用的螺丝、螺栓拧紧到位。多数投影机都具备画面倒置功能，这种功能使得投影机能够吊装在房屋顶部使用。在吊装工程中，下列几点应特别注意：1. 计算投影机与屏幕之间的距离（以屏幕大小确定）2. 墙面悬挂的屏幕上边沿应与吊装影机镜头在同一水平线3. 投影机镜头中心点与投影屏幕中心点在同一垂直线上4. 选择尺寸合适的安装吊架5. 安装固定用的螺丝、螺栓拧紧到位6. 调整安装后投影画面的梯形2.3.7 线路检查、连接连接供电线路，操纵线路与信号线路的连接。这是一项需要细致认真与技术性的工作，因此应该由技术过硬责任心强的人员进行，在线路的连接时，首先要求方式务必确保在无电状态下进行，由于音响灯光设备的电源供应要求不尽相同，假如在安装时就提供电源，不仅安全性差，而且很容易损坏设备；其次，要求施工符合电器安装规范，由于电器安装规范是检验方式是否合理的标准，因此按照规范施工与否，达到期的工程质量是完全不一致的；再者，要求各类插接件，大型工程中需用要的各类二芯、三芯、莲花接头、卡侬插头、多芯插头的数量非党大，经常需要几个人同时制作很长时间才能完成，假如在焊接前不熟悉正确的连接方法与焊接方法，可想而知返起工来会有多么烦恼，因此一定要弄清晰，比如：欧洲的一些音响产品的卡侬脚与通常通用的编号不一样，应核对后焊接。操纵线要求屏蔽较高，假如焊接不合理，就有可能使灯光产生误动作；最后要求线路中所有的火线，零线，地线及屏蔽线的连接务必准确无误，在电源供应方面，要注意的是：音响与灯光的某些设备使用的电源以常会引起误会，比如：有些设备使用IlOV的交流电，而随机的变压器是单独插接的，假如连接线路时将它遗忘，而直接将设备的电源插头插在于220V的电源上，后果就可想而知了；又比如：一些同边设备使用的是低压交流电，有的又使用低压直流电，它们的插头外形很相似，假如不注意的话，供上电后轻者导致声音反相低消，声压降低，音质变差的后果，同时也容易导致设备外壳带电，留下安全的隐患；从屏蔽来讲，系统网络抗干扰的能力，要紧决定于系统屏蔽是否正确及屏蔽是者不工作，重者就会损坏设备。常常在一些工程中发现：要么没有进行屏蔽，要么屏蔽层形成闭环回路；要么就是屏蔽线连接错误没有形成屏蔽网络抵抗不了干扰，甚至有些工程的施工人员将信号地与电源的零、地、屏蔽线与信号线这几个要领混淆，胡乱连接，不光抗不了干扰，还会带来大量的干扰，因此一定要先实实在在地把这些概念懂得清晰。由于视频系统集成工程的整个系统涉及的连接点与插接件比较多，在安装时也有可能由于个别的原因发生错误，因此，细致的检查是有必要的，通常的检查包含设备安装安全性，供电线路是否合理，各插接件的连接是否正确等，另外还有一个重要的检查项目就是：认真检查每一件设备的状态设置是否满足设计要求，这点绝对不能不记得，否则极易造成设备损坏，这些状态包含；功放在桥接要求时，桥接开关是否置位；各设备的电源选择开关是否合适；灯光设备是声控还是电控；电脑灯的地址码是否设置正确；投影机的输入方式设置等等。2.4施工工艺及调试2.4.1 线缆焊接施工工艺线头及线材不管是在家庭领域或者专业领域都有着绝对的重要性，特别是在专业领域，每个线头直接影响到最后整个系统运行的稳固性。因此在线头的制作及焊接上，对工艺的要求就更为严格；系统中常见的一些电子设备，如电视机、DVD等，有的时候就会由于线材或者接头的质量问题引起一些常见问题：视频信号不清晰，DVD音频时断时续，音质效果不佳；在查找问题的同时，务必把线材及接头的因素也考虑进去。通常音视频常见的几种接头有：XLR、BNC、RCA、VGA、COM等。与其他连接工艺相比，锡焊工艺可能会产生更多故障点。但是锡焊却是用在最多的设备连接上，大量的音视频系统的连接都是使用了焊接工艺。在众多的插头、插座中有数不清的焊点，要得到质量高、可靠性强的锡焊工艺已成为一种挑战。同时，考虑到环境问题，更需要不可能引起负面影响的材料与工艺。由于有了对锡焊工艺良好的、基础的熟悉。有很多因素影响到锡焊的效果，包含使用焊料成分的质量、产品设计、所用的设备与材料与处理方式。接插件焊接一套可使用的音响设备不管是专业系统还是非专业的民用音响设备除了设备本身外还需要各类连接线材将设备进行连接才能够使用。通常民用的设备从简单的DVD机到一套组合音响的线材都是附带的，也就是不用另加购买或者制作；但一套专业的扩声或者VOD工程中由于安装环境的不一致其使用的线材都是需要施工人员自己进行制作的。一根完整的线材是由接插头与线构成的。下面对常用插头、线材及连接线的制作进行一下简单的介绍。2.4.2 常用音视频设备的连接插头：在一个音视频工程中设备的输出、输入信号种类可分为音频信号与视频信号（本次只作简单介绍）；音频信号根据阻抗的不一致大致可分为平衡信号与非平衡信号（音源设备如DVD播放机/卡座/CD播放机及的输出多为非平衡信号）。因此，连接插头也有平衡与非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构（也有二芯、八芯）又由因此瑞士NEUTRIK（纽垂克）公司发明，因此又称“NEUTRIK（纽垂克）插头”或者“四芯（二芯、八芯）音箱插头”。1.1、 常用的平衡信号插头:A、卡侬插头(XLR)：卡侬头分为卡侬公头(XLRMale)与卡侬母头(XLRFemale)o卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。很多音响设备的输入、输出端口为卡侬接口，同样带“针”的接口为“公座”，带“孔”的接口为“母座”。卡侬母头(XLR Female)卡侬公头(XLRMaIe)B、大三芯插头或者6.3mm三芯插头(PhoneJackBaIance):大三芯插头(PhoneJackBalance)1.2、 常用的非平衡信号插头：A、大二芯插头(PhoneJackUnbalance)。大二芯插头(PhoneJack Unbalance)B、莲花插头(RCA)莲花插头（RCA）C、小三芯插头或者3.5mm三芯插头小三芯插头或者3.5mm三芯插头小三芯插头外观与大三芯插头类似只是体积要比大三芯小。小三芯插头为三芯，前面说过三芯为平衡信号插头，但在通常的音响工程中小三芯插头多用于电脑及便携式音源（便携CD/MP3等）的音频信号输出用，因此将小三芯插头归入非平衡信号插头之列。1.3、Neutrik（纽垂克）音箱插头（Speakon）:二芯、四芯、八芯音箱插头Neutrik插头常用的为四芯的，也二芯、八芯音箱插头，他们外观基本相同，只有尺寸大小的差异。通常情况下音箱的接口为四芯插头，如是八芯插头音箱后部会有标注；功放的输出端口为四芯插头。1.4. 常用的视频连接插头:莲花插头（RCA）BNC或者Q9插头莲花插头在视频系统中要紧是模拟视频信号的输出、输入之用，如DVD机视频（图像）输出/小型投影机的视频（图像）输入；BNC或者Q9插头要紧使用在模拟视频的输出、输入,如部分视频矩阵的输入、输出/大型投影机的视频输入（分量视频）/专业监视器的视频输入。莲花插头与BNC插头在视频系统中的作用是相同的只是接口形式不一致。视频连接插头中还用一种电脑视频信号用的VGA插头。接口形状为梯形15针，分公、母插头，公头为带针，木头为带孔。实物请参照电脑主机及显示器连接线插头。2.4.3 常用的音频频线材：音频线材有话筒线（音频连接线）、音频信号缆与音箱线:A、 话筒线棉纱填充物话筒线话筒线为二芯带屏蔽（按严格要求应芯及屏蔽应为无氧铜材质），每芯为若干细铜丝的结构。通常由两芯、每芯的护套层、抗拉棉纱填充物、屏蔽层及外层橡胶护套层构成。话筒线外部橡胶护套层通常为黑色，也有红、黄、蓝、绿等不一致颜色。屏蔽层分为缠绕与编制两种，缠绕为屏蔽层缠绕在两芯及棉纱填充物外部，编制为屏蔽层按照“网状”结构缠绕在两芯及棉纱填充物外部。编制屏蔽话筒线比缠绕屏蔽话筒线从物理角度来讲抗干扰能力要好同时价格也稍贵一些。话筒线也可作设备之间的连接，但成本较高建议连接设备时使用音频连接线。B、 音频连接线1芯芯2屏蔽层J护套层音频连接线音频连接线同样是二芯带屏蔽结构与话筒线类似。两个芯与屏蔽层为铜质镀锡外观为银白色。音频连接线无棉纱填充物抗拉强度差因此很少用于话筒的连接，在特殊情况下可作短距离临时连接话筒用。通常在音频工程中机柜内部的设备连接使用音频连接线，由于音频连接线比话筒线细一些方便机柜内部线材的捆扎，捆扎后比较漂亮且成本比话筒线低。C、 音频信号缆内部线缆音频信号缆事实上就是若干根音频连接线组合在一根缆线中。因内部音频连接线的数量不一致因此有4、8、12、24等路数之分。音频信号缆的重量较大，通常缆的内部有一根钢丝来增加抗拉强度。音频信号缆多用于现场演出中周边设备与功放的信号传输连接，音响工程中操纵室至舞台的信号连接。D、音箱线金银音箱线音箱线音箱线从外观来说有护套音箱线、金银线之分，护套线根据外层护套与使用场合的不一致又有橡套音箱线与塑套音箱线等；金银音箱线通常为透明或者半透明护套包裹金色与音色的铜质线芯因此俗称“金银线”，也有两根芯为同色的但在一根芯的外层护套上通常印有文字以便对两根芯进行区分。总之，音箱线最基本为两根各自带有护套的铜质线材。音箱线根据使用要求的不一致还有多芯的音箱线如四芯音箱线。音箱线还有截面积的不一致，也就是铜芯粗细不一致，如1平方、2平方、4平方等。截面积越大的音箱线传输信号时功率缺失越小。2.4.4 线材的制作:线材制作有音频线材与视频线材的制作。音频线材中很多线材的焊接方法是相同的线材也是能够互用的。线材制作时需要一些常用的工具，下面做一下简单的介绍：i内热式电烙铁焊锡丝电烙铁与焊锡丝是线材制作不可缺少的工具。音频接插头内部多为塑胶绝缘材料，尽管具有一定的防高温特性但为保证焊接的质量电烙铁通常选择30W功率的产品。功率过低不易融化焊锡丝，功率过高容易烫坏接插头内部的塑胶绝缘材料。焊锡丝通常选用含锡量在67%以上的。现在的焊锡丝多为带松香的焊锡丝，如焊锡不带松香在焊接时焊接点不易粘锡，建议在焊接时使用松香或者焊锡膏。剥线钳或者偏口钳尖嘴钳偏口钳或者剥线钳是剪切线材与刨掉各层护套层以便露出铜质线材时的工具，在线材制作中是经常使用的辅助工具。尖嘴钳常用于二芯、三芯、莲花插头焊接后加固定线材与插头时使用。小一字或者小十字改锥小一字改锥常用于音箱插头与音箱线时的连接。音箱插头内大多数使用“一字”头的螺丝来固定音箱线。音频插头有平衡与非平衡之分，与之相应焊接好的线材同样也有平衡信号用线材与非平衡信号用线材的区分。平衡信号线材包含：卡侬线（公对母、公对公、母对母、）、卡侬（公、母）对大三芯、大三芯对大三芯；非平衡信号用线材包含：大二芯对大二芯、莲花对莲花、大二芯对莲花。平衡与非平衡插头也可在一根线材上使用，即平衡信号转非平衡信号用线材如：卡侬（公、母）对莲花或者大二芯插头，大三芯对莲花或者大二芯插头。总之，一根线材的两端均为平衡信号插头那么就是平衡信号用线材，两端均为非平衡信号插头就是非平衡信号线材。这里需要强调的是信号平衡与否并不取决与插头与线材而是取决设备是否使用平衡或者非平衡的形式输入与输出信号，我能够从设备背板的输入与输出接口来熟悉该设备是使用什么输入、输出方式：卡侬及大三芯输入、输出的设备为平衡输入、输出方式，大二芯及莲花头输入、输出的设备为非平衡输入输出方式。这一点请初学者一定要记牢不能混淆。下面列举几种接口图形供参照:平衡信号输入、输出接口（卡侬）平衡信号输入、输出接口（大三芯）非平衡信号输入、输出接口（大二芯）非平衡信号输入、输出接口（莲花）BALANCE/UNBALANCEOUtBALANCE/inUNBALANCE平衡（卡侬）非平衡（大二芯）输入、输出接口平衡（大三芯）非平衡（大二芯）输入、 输出接口3.1、 卡侬（平衡）线的制作:输出端口/卡依公座（与卡依母头连接）输入端口/卡依母座卡侬线常用于话筒与调音台；调音台主输出与周边设备（如均衡器、分频器、音箱
