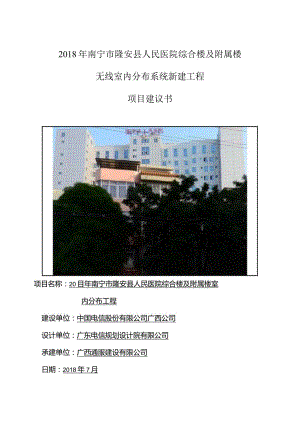

2018年南宁市隆安县人民医院综合楼及附属楼无线室内分布系统新建工程项目建议书项目名称：20目年南宁市隆安县人民医院综合楼及附属楼室内分布工程建设单位：中国电信股份有限公司广西公司设计单位：广东电信规划设计院有限公司承建单位：广西通服建设有限公司日期：2018年7月工程摘要站点基本情况站点名称南宁市隆安县人民医院综合楼室及附属楼内分布系统设计站点位置广西壮族自治区隆安县城厢镇城西路25号楼宇类型医院(二甲)站点经纬度经度：107.683839,纬度：23.177221建筑物概况南宁市隆安县人民医院综合楼位于隆安县城厢镇城西路25号，共有2栋楼，综合楼楼高17层，地下2层，共10部电梯：2部电梯运行于1-5F,5部电梯运行于B2-17F,3部电梯运行于1-17几附属楼楼高14层，地下1层，共5部电梯。电梯概括15部电梯，2部电梯运行于1-5F,5部电梯运行于B2T7F,3部电梯运行于1-17F。建筑面积总建筑面积约64900平方米其他运营商室内分布建设情况解决方案解决方案LTEFDD+CDMA采用新型微站室分和传统天馈室分相结合的方式共建共享自建预留CDMA和LTE覆盖区域综合楼覆盖B2F-17F平层和电梯；附属楼覆盖B1F14F及电梯覆盖面积约64904m2未覆盖区域说明附属楼：1F重症病房部分、34F产房部分，业主不同意覆盖工程规模信源设备类型/数量新型有源分布系统基带单元(LBBU)基带单元(CBBU)扩展单元DCU远端射频单元室外微站设备22161传统无源分布系统LTERRULTE直放站近端LTE直放站远端CDMARRUCDMA直放站近端CDMA直放站远端2322合路器类型/数量CDMA/LTE合路器WLAN/CDMA&LTE合路器WLAN/CDMA/LTE合路器2天线数(副)全向吸顶天线对数周期天线射灯天线82目录1工程设计概述21.1 建设目标建筑物简介21.2 建设目的21.3 建设规模22现场勘测情况22.1 目标建筑物详细情况22.2 无线网络覆盖情况43工程规模描述43.1 建筑总体覆盖建议43.2 建筑情况及覆盖建议54设备清单及工程预算55信源设备安装说明76图纸81工程设计概述1.1 建设目标建筑物简介南宁市隆安县人民医院综合楼位于隆安县城厢镇城西路25号，该大厦人流量发，手机用户多，共有2栋楼，综合楼楼高17层，地下2层，共10部电梯：2部电梯运行于1-5F,5部电梯运行于B2-17F,3部电梯运行于1-17F,附属楼楼高14层，地下1层，共5部电梯，根据覆盖要求，对建筑物的所有平层和电梯都做覆盖。共有2栋楼，综合楼楼高17层，地下2层，其中B2F和BlF为停车场，共10部电梯：2部电梯运行于1-5F,5部电梯运行于B2-17F,3部电梯运行于l-17Fo附属楼楼高14层,地下1层，共5部电梯，总建筑面积约64904平方米，本次覆盖面积约为64904平方米。1.2 建设目的（1）该大厦人流量高，手机用户数多。经测试大厦内电信手机LTE信号基本为弱、盲区；因此对该大厦进行深度覆盖势在必行，有必要在大厦内建设一套LTE室内分布系统，以达到改善信号覆盖和分流话务的目的。（2）为了提高网络质量、提高用户满意度、增加话务量，室内分布系统成为网络优化的重点。该项目建设投入使用后，大楼楼内的信号问题可以得到全面解决，同时为电信树立了良好的形象，有利于网络优化的发展。1.3 建设规模经现场勘测后，根据现场结构、拨测数据与人流情况，本站点拟采用LTEFDD新型室内分布和传统室分的方式进行覆盖（综合楼覆盖B2F-17F；附属楼覆盖B1F14F平层采用新型有源分布系统覆盖，电梯采用传统无源分布系统覆盖）。2现场勘测情况2.1 目标建筑物详细情况2.1.1 建筑物基本信息建筑物基本信息如下表：站点基本情况站点名称南宁市隆安县人民医院综合楼室及附属楼内分布系统设计站点位置广西壮族自治区隆安县城厢镇城西路25号楼宇类型医院(二甲)站点经纬度经度：107.683839,纬度：23.177221建筑物概况南宁市隆安县人民医院综合楼位于隆安县城厢镇城西路25号，共有2栋楼，综合楼楼高17层，地下2层，共10部电梯：2部电梯运行于1-5F,5部电梯运行于B2-17F,3部电梯运行于1T7F。附属楼楼高14层，地下1层，共5部电梯。电梯SE括15部电梯，2部电梯运行于1-5F,5部电梯运行于B2-17F,3部电梯运行于b17F。建筑面积总建筑面积约64900平方米其他运营商室内分布建设情况2.1.2附图(1)建筑物外观图(2)内部装修情况图暂无暂无暂无暂无暂无暂无(3)建筑物地理位置地图O电力大厦。紫薇星O雁江仔河鲜中卫恒孙宾怩O。隆安县国土局民安小苑WO /J泰国醺务宾馆兴隆路廉租住房2区隆安县人民医院隆安县交警大队隆安县衣村信用合作联社期螺源蝶蜗粉中国邮政利客隆超市。中国电信O金堆华的(4)安装有源设备位置照片(1) 2无线网络覆盖情况(2) 1.TEFDD网络根据目标建筑物勘察报告测试表的统计，在该楼宇选取12个测试点，其中有12个测试点未达标，未达标率为100%o(3) CDMA网络根据目标建筑物勘察报告测试表的统计，在该楼宇选取12个测试点，其中有12个测试点未达标，未达标率为100%o3工程规模描述2.1 建筑总体覆盖建议本次工程拟对南宁市隆安县人民医院综合楼及附属楼进行L÷C网平层覆盖。解决方案解决方案LTEFDD+CDMA采用新型微站室分和传统天馈室分相结合的方式共建共享自建预留CDMA和LTE覆盖区域综合楼覆盖B2F-17F平层和电梯；附属楼覆盖B1F14F及电梯覆盖面积约64904m2未覆盖区域说明附属楼：1F重症病房部分、34F产房部分，业主不同意覆盖工程规模信源设备类型/数量新型有源分布系统基带单元（LBBU）基带单元（CBBU）扩展单元DCU远端射频单元室外微站设备22161传统无源分布系统LTERRULTE直放站近端LTE直放站远端CDMARRUCDMA直放站近端CDMA直放站远端2322合路器类型/数量CDMA/LTE合路器WLAN/CDMA&LTE合路器WLAN/CDMA/LTE合路器3天线数（副）全向吸顶天线对数周期天线射灯天线822. 2建筑情况及覆盖建议楼层编号每层面积m2每层层高区域类型LTEFDD覆盖建议CDMA覆盖建议WLAN覆盖建议备注B1-B2F42764米车库全覆盖全覆盖不覆盖1-5F25964米医院全覆盖全覆盖不覆盖6F17114米医院全覆盖全覆盖不覆盖7-17F15614米医院全覆盖全覆盖不覆盖BlF18604米车库全覆盖全覆盖不覆盖1-14F18604米医院全覆盖全覆盖不覆盖4设备清单工程材料清单:南宁市隆安县人民医院综合楼及附属楼（新建）LTE室内分布系统二匚程材料表序号名称型号提供方单位集采单价新增数量1C网主设备厂家中兴2L网主设备厂家中兴5LTE-BBU（嵌入式）嵌入式（含基带板电源板主控板各区公司调拨套01)7CDMA-BBU（嵌入式）嵌入式（含基带板电源板主控板各D区公司调拨套011GPS天线BBU下沉区公司调拨副012GPS馈线BBU下沉(1/4")区公司调拨米017800M-CL网光纤直放站近端已配有4个光口，己配光模块分公司申领台1000218800M-CL网光纤直放站远端40W,交流,单端口,己配光模块分公司申领台40002192.1G-LTE光纤直放站近端已配有4个光口，己配光模块分公司申领台10002202.IG-LTE光纤直放站远端40W,交流,单端口，己配光模块分公司申领台4000329扩展单元中兴PBlOoO中兴PBloOo区公司调拨台2234PRRU内置型中兴8108内置型中兴8108区公司调拨台600015936PRRU外置型中兴8108外置型中兴8108区公司调拨Zx6000239六类双绞线（6A网线）6A,铠装（如无铠装则要带屏蔽层）分公司申领米2.00566040网线接头（水晶头）配6A网线分公司申领个1.0033242壁挂机柜（9U）540*400*4OOmm分公司申领个4001052定向壁挂天线定向壁挂-多频-定向单极化-6dBi8dBi集成厂家副21.9182597/8阻燃馈线集成厂家米9.99160601/2阻燃馈线集成厂家米4.4512106378*N型Male接头7/8'NMale集成厂家个6.2610641/2'N型Male接头1/2'NSMale集成厂家个2.9737267N-50-KK电缆接头集成厂家个2.338368N-50-JJ电缆接头集成厂家个2.5542691/2”L型公母转接头N-JKN-50-JW(1/2)集成厂家个3.532572腔体二功分器800MHZ2500MHZ集成厂家个12.4825755dB耦合器800MHZ2500MHZ集成厂家个11.233766dB耦合器800MHZ2500MHZ集成厂家个14.544777dB耦合器800MHZ2500MHZ集成厂家个11.232078IOdB耦合器800MHZ2500MHZ集成厂家个14.54257912dB耦合器800MHZ2500MHZ集成厂家个10.3238120dB耦合器800MHZ2500MHZ集成厂家个14.4528330dB耦合器800MHZ2500MHZ集成厂家个10.51286CDMA/LTE合路器普通型-N头-三频-800Ml.8G&2,IG-双路集成厂家个103.353923dB电桥普通型-3dB-200W-N型头集成厂家个40.1429525W负载普通型-25W-N型头集成厂家个32.68497波纹管/C25mmC25mm集成厂家米3.5520098波纹管/C32mmC32mm集成厂家米4.57100100PVC塑料管2525集成厂家米2.937000101PVC塑料管O3232集成厂家米3.76160103PVC塑料管管卡。2525集成厂家个0.437000104PVC塑料管管卡。3232集成厂家个0.54160106PVC塑料管直通头。2525集成厂家个0.533500107PVC塑料管直通头3232集成厂家个0.6480109PVC塑料管三通头。2525集成厂家个0.63100110PVC塑料管三通头。3232集成厂家个0.7420IllPVC线槽100*60MM集成厂家米50200112电力电缆3×2.5mm2主设备-空开接电区公司调拨配套米115114电力电缆3×6mm2业主-电表-空开盒集成厂家米12100117电力电缆IX16Inm2主设备接地集成厂家米1010118室内接地排集成厂家个5032120电表箱含电表集成厂家个2005122空开盒6个支路，带漏电保护功能集成厂家个1009124空气开关IOA（单P）IOA«P）集成厂家个2024126空气开关20A（单P）20A（单P）集成厂家个402130交直流转换模块-般BBU下沉时用到分公司申领个15000131铜鼻子集成厂家个6122132站内12芯光缆12芯集成厂家米2200138单模尾纤Le-LC3米扩展单元间级联集成厂家条10.0011149单模尾纤LC-FC50米（野战尾纤）RRU/扩展单元-光缆终端盒集成厂家条100.0010150标签纸集成厂家站200.001151光纤分纤箱25信源设备安装说明新型有源分布系统方案：本工程新建室分系统，采用华为QCELL系统和传统室分系统进行网络覆盖。具体信源安装位置如下:综合楼信源位置:序号名称安装位置覆盖区域1PB2综合楼BlF弱电机房覆盖综合楼B21F及10部电梯2PB35综合楼3F弱电机房漫盖综合楼24F3PB6-8综合楼6F弱电覆盖综合楼58F机房4PB910综合楼IOF弱电机房覆盖综合楼911F5PB11-12综合楼12F弱电机房覆盖综合楼1214F6PB13-14综合楼16F弱电机房覆盖综合楼1517F附属楼信源位置:序号名称安装位置覆盖区域1PB1516附属楼BlF配电房覆盖附属楼B12F及5部电梯2PB17-8附属楼4F配电房覆盖附属楼36F3PB1920附属楼8F配电房覆盖附属楼710F4PB222附属楼12F配电房覆盖附属楼1114F分区表：1：综合楼及附楼LTE分区BBU分区汇聚单元射频单元覆盖区域LTEBBUlnewLCZ隆安县人民医院综合楼B21FDTI10,附楼B2FDT5IQ1PB1-2PRRUl2-B2F,PRRU13-B1F,PRRU5-BlEPRRUl8-lF覆盖综合楼B21F及10部电梯PB1516PRRUl-2-BiEPRRU3-B1F,PRRUl-3-iEPRRUl-4-2F覆盖附楼B12F及5部电梯newLCZ隆安县人民医院综合楼24FIQ2PB35PRRU8-2F,PRRU8-3F,PRRU8-4F覆盖综合楼25FnewLCZ隆安县人民医院综合楼58FIQ3PB68PRRU8-5F,PRRlJI4-6F,PRRUl5-7F,PRRUI5-8F覆盖综合楼58FnewLCZ隆安县人民医院综合楼9'14FTQ4PB912PRRUI5-9F,PRRU5-10F,PRRUI5T1F,PRRUr5-12F,PRRUl5T3F,PRRUI5T4F覆盖综合楼914FnewLCZ隆安县人民医院综合楼15"17FIQ5PB13"14PRRUl5T5F,PRRUI5T6F,PRRUl5T7F,覆盖综合楼1517FUrEBBU2newLCZ隆安县人民医院附楼38FIQ6PB1719PRRUI3-3F,PRRU3-4F,PRRUI4-5F,PRRU4-6F,PRRU4-7F,PRRUl4-8F,覆盖附楼38FnewLCZ隆安县人民医院附楼913FIQ7PB2022PRRUI4-9F,PRRUI4T0F,PRRU4-11F,PRRU4-12F,PRRUI4T3F,PRRUI473F,覆盖附楼913F2：CDMA分区1：综合楼及附楼CDMA分区BBU分区汇聚单元射频单元覆盖区域CDMABBUlCDMACelllPB1-2PRRUl2B2F,PRRU13B1F,PRRU5-B1F,PRRU18-IF覆盖综合楼B2-1F及10部电梯PB15I6PRRU1-2-B1F,PRRU3-B1F,PRRUl-3-lEPRRUl4-2F覆盖附楼B12F及5部电梯PB35PRRUr8-2F,PRRUr8-3F,PRRU8-4F覆盖综合楼25FPB68PRRU8-5F,PRRU4-6F,PRRUI5-7F,PRRU5-8F覆盖综合楼58FPB912PRRU5-9F,PRRUI5T0F,PRRU5-11F,PRRUI5T2F,PRRU5-13F,PRRU5-14F覆盖综合楼914FPB1314PRRUr5T5F,PRRUI5T6F,PRRUl5T7F,覆盖综合楼15-17FCDMABBU2PB1719PRRUI3-3F,PRRUI3-4F,PRRU4-5F,PRRUI4-6F,PRRU4-7F,PRRU4-8F,覆盖附楼38FPB2022PRRU4-9F,PRRU4-10F,PRRU4-11F,PRRUI4T2F,PRRUI4T3F,PRRUr4-13F,覆盖附楼913F6图纸
