某省际通道项目管理施工检评资料编制范本.docx

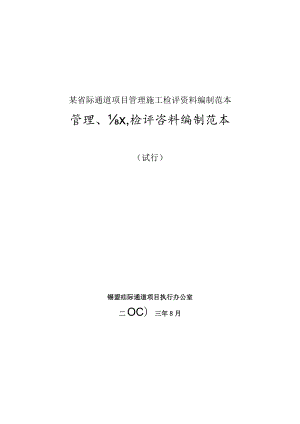

某省际通道项目管理施工检评资料编制范本管理、x,检评咨料编制范本（试行）锡盟疝际通道项目执行办公室二OC）三年8月编制说明为了切实做好锡盟省际通道项目管理、施工、检评资料的编制、管理工作，确保省际通道建设工程质量，使在工程实施过程中形成的各项施工、检测资料完整、翔实、准确、清晰，使之反映工程建设的实际与符合资料归档的要求，使工程管理科学化、标准化、规范化，锡盟省际通道项目执行办公室根据内蒙古自治区省际通道建设管理总监理工程师办公室制定的“监理实施细则”、“实验、检测、管理记录表”及部颁“公路工程质量检验评定标准”、“公路工程施工监理规范”及“内蒙古自治区公路工程质量操纵标准”等有关规范、规程，编制了锡盟省际通道项目“管理、施工、检评资料编制范本”，以指导现场的施工、监理与管理工作，希望广大施工、监理及管理人员共同遵照执行，为进一步做好竣工资料的编制工作奠定坚实的基础。由于时间仓促，错误与遗漏之处在所难免，望广大施工、监理及管理人员在使用过程中提出宝贵意见，以便及时修正、完善。第一篇路基工程1第一部分路基土石方工程1第一章土质路基1第二章石质路基9第三章软土地基处治14第二部分排水工程20第一章浆砌片石（混凝土预制块）排水沟、截水沟、急流槽、边沟20第二章土沟24第三部分涵洞26第一章管涵26第四部分挡土墙、防护及其它砌石工程31第一章挡土（雪）墙31第二章防护及其它砌石工程33第五部分小桥41第二篇路面42第一部分路面42第一章底基层42第二章基层48第三章下面层48第四章上面层55第五章路缘石55第六章路肩57第三篇桥梁工程60第一部分基础及下部工程60第一章钻孔灌注桩基础60第二章性基础67第三章承台（系梁）、支撑梁69第四章柱或者双壁台（墩、台身）72第五章墩、台帽（盖梁）77第六章锥坡及其它防护工程80第二部分上部构造80第一章梁（板）预制80第二章梁（板）安装89第三章桥头搭板90第四章桥面碎铺装93第五章伸缩缝95第六章防撞墙97第七章桥梁总体99附录102第一篇路及工程第一部分路基土石方工程第一幸土质路基1.1.1.1 施工测量路基开工前，承包人对导线点、水准点复测与增设，对路线纵断面与横断面进行复查与检测，测量精度满足公路勘测规范要求。填写高程测量成果表（监管-03-2-1）、中桩坐标成果表（路施-04-1）路基横断面测量原始记录（监管-03-2-4）、导线复测记录（路施-04-2）。1.1.1.2 路基施工放样承包人根据设计文件、恢复的路线操纵点及有关规定进行路基施工放样，钉出路基用地界桩与路堤坡脚、路堑坡顶、边沟、取土坑、护坡道、弃土堆等的具体位置及操纵桩，复核计算填挖工程量，填写路基放样原始记录（路施-01）。承包人在完成上述工作后，填写施工放样报验单（监管-03-2）附：高程测量成果表（监管-03-2-1）、中桩坐标成果表（路施-04-1路基横断面测量原始记录（监管-03-2-4）、导线复测记录（路施-04-2）、路基放样原始记录（路施-01）一式两份报高驻办审批，经高驻办抽检签署意见后一份返承包人，一份附抽检资料高驻办留存。1.1.1.3 施工机械的检查与审批承包人对进场到位的路基工程施工机械品种、规格、型号、配备数量及运行质量进行全面自查后，填写进场设备报验单（监管-03-04）一式两份报高驻办审核。经高驻办审核签署意见后一份返承包人，一份高驻办留存。1.1.1.4 进场材料的抽检与审批承包人在对拟用于填筑路基的材料按规定的自检频率进行基本的物理、力学性质试验后，填写XX材料使用许可证附有关的试验资料，一式两份报高驻办，高驻办按规定的抽检频率进行抽检试验后，签署意见，一份返承包人，一份附抽检资料高驻办留存。A、土方路基填料根据土的工程分类进行土的筛分、液塑限、击实、CBR值试验，填写重型击实标准使用许可证（监管-03-3-7）附：土颗粒分析报告（试验号-03T）、液塑限联合测定试验记录（试验号-04）、击实试验记录（试验号-05）、CBR（承载比）试验记录（试验号-06）、膨胀量试验及试验结果图（试验号-07）oB、风积沙路基填料对填筑路基的风积沙进行筛分、击实、CBR值试验，填写表面振动压实标准使用许可证（监管-03-3-7-1）附：土颗粒分析报告（试验号-03-1）、表面振动压实试验记录（试验号-05-2）、CBR（承载比）试验记录（试验号-06）、膨胀量试验及试验结果图（试验号-07）oC、风积沙路床封闭材料对封闭路床用的天然碎石材料进行筛分等试验，填写石质材料使用许可证（监管-03-3-12）附:土颗粒分析报告（试验号-03-1）、集料压碎、磨耗试验记录（试验号-18）、液塑限联合测定试验记录（试验号-04）o填筑路基的材料除按规定的频率承包人自检、监理抽检,报批材料使用许可证外，当料场材料发生变化时，应及时取样试验，按程序办理材料使用许可证。1.1.1.5 开工报告的审批一切施工准备工作就绪，报检手续齐全后，承包人填写工程开工报告（监管-03）,并附有关的资料：a、施工组织设计报审表（监管-03-1）；b、施工放样报验单（监管-03-2）；c、进场设备报验单（监管-03-4）；d、材料使用许可证。分项工程开工报告一式两份，报高驻办审批，高级驻地签署意见后一份留存、一份返承包人；分部工程开工报告一式三份，报总监代表处审批，总监代表处签署意见后一份留存、一份返高驻办、一份返承包人。1.1.1.6 中间检验每一施工工序完成后，承包人填写检验申请批复单，并附有关的自检资料一式两份报高驻办，高驻办按规定的抽检频率进行抽检，抽检符合率符合要求，由监理工程师签署意见后一份附抽检资料留存，一份返承包单位；如抽检符合率不符合要求，由监理工程师签署意见，承包人对工程实体进行处理后重新报检，报检不合格的资料,承包人、高驻办均应单独留存。路基土石方分层检评的段落不得跨公里报检。分层压实度指标要求点点符合，且实际样本数很多于6个。路基宽度、中线偏位、纵断高程、横坡指标每三层测一次。A、土方路基a、清表与填前压实在填筑路堤前，用推土机将路堤范围内原地面的坑、洞等局部回填并压实，原地面上的杂草、耕作物及地表层腐质土清除，用平地机整平。清表整平后的原地基表面，用压路机进行填前压实，并达到规定要求的压实度。填写检验申请批复单附：路基填前处理记录（路施-02）、（）压实度检查记录（灌砂法）（试验号-09）或者（）压实度检查记录（环刀法）（试验号-10）、重型击实标准使用许可证（监管-03-3-7）、标准砂标定试验记录（灌砂法用）（试验号-09T）ob、路堤应分层水平填筑，每层压实后填写检验申请批复单。附：（）压实度检查记录（灌砂法）（试验号-09）或者（）压实度检查记录（环刀法）（试验号70）、重型击实标准使用许可证（监管-03-3-7）、标准砂标定试验记录（灌砂法用）（试验号-09-1）oc、路堤每填筑三层除按b条内容检查外，还需填写路基宽度、中线偏位检查记录（路施-04）、纵断高程、横坡测量检查记录（路施-05）。d、路基填至路床顶面时，除按b、c条内容检查外，还需填写路面（路床）弯沉值测定记录（路施-07）路基、路面平整度检查记录（路施-06）。B、风积沙路基a、清表与填前压实在填筑路堤前，用推土机将路堤范围内原地面的坑、洞等局部回填并压实，原地面上的杂草、耕作物及地表层腐质土清除，用平地机整平。清表整平后的原地基表面，用压路机进行填前压实，并达到规定要求的压实度。填写检验申请批复单附：路基填前处理记录（路施-02）、（）压实度检查记录（环刀法）（试验号T0）、表面振动压实标准使用许可证（监管-03-3-7-1）ob、路堤应分层水平填筑，每层压实后填写检验申请批复单。附：（）压实度检查记录（环刀法）（试验号-10）、表面振动压实标准使用许可证（监管-03-3-7-1）oc、路堤每填筑三层除按b条内容检查外，还需填写路基宽度、中线偏位检查记录（路施-04）、纵断高程、横坡测量检查记录（路施-05）。d、路床顶面用厚20厘米天然碎石进行封闭，封闭层完成后，填写检验申请批复单附：路床封闭检查记录（路施-12）、石质填料使用许可证（监管-03-3-12）o风积沙路床顶面天然碎石封闭层天然碎石的压碎值不大于35%,最大粒径不大于IOCln,0.074mm下列细料含量不大于15%,液限不大于28%,塑性指数不大于9,在塑性指数偏大的情况下，塑性指数与O.5mn下列细料含量的乘积不大于120。e、路基填至路床顶面后，除按c、d条内容检查外，还需填写路面（路床）弯沉值测定记录（路施-07）、路基、路面平整度检查记录（路施-06）。1.1.1.7完工验收一、路基土方工程报检完毕，边坡整修或者用天然碎石封闭（碎格状护坡）完成后，承包人按评定标准中所规定的检测项目与检测频率，逐项进行自检（可用检验申请批复的自检资料），填写中间交工申请报告（监管-19）、土方路基完工质量交验单（交验号-01）附：土方路基现场质量检验报告单（检验号-01）、路基边坡检查记录（路施-08）、路基、路面底基层、基层压实度汇总表（监管-47）,重型击实试验汇总表（监管-44）或者表面振动压实试验汇总表（监管-44-1）一式三份报高驻办，高驻办按规定的抽检频率，进行分项工程抽检与质量等级评定，签发中间交工证书（监管-20）,附有关资料，一份返回承包人，一份报总监代表处，一份附抽检资料高驻办留存。碎石土封闭路床（边坡）、碎格状护坡不单独进行质量评定，中间检验完成后纳入土石方工程中评定。二、质量评定在评定时：a、高驻办未抽检的检测项目，应审核承包人所报检的合格率与实得分;b、当高驻办抽检频率小于承包人的自检频率时：该检测项目的合格率=1/2（承包人自检合格率+监理抽检合格率）；c、当高驻办抽检频率大于等于承包人的自检频率时，以高驻办抽检的合格率计分。（一）、基本要求在路基用地与取土坑范围内，认真清除地表植被、杂物、积水、淤泥与表土，处理坑塘。并对基底进行认真压实与处理，满足规范与设计要求。不得使用设计或者规范规定的不适用土料作为路基填料。路基填料强度（CBR）应符合规范与设计规定。路基务必分层填筑压实，每层表面平整，路拱合适，排水良好。施工临时排水系统应与设计排水系统结合，勿使路基邻近积水，避免冲刷。在选定的取土区域内取土，不得滥开滥挖。完工后按要求认真对取土坑进行修整，恢复植被、使现场施工的环境与自然景观与谐协调。高填方路基（8m以上），设计应进行稳固性验算与沉降量计算，地基应符合设计要求，施工前有沉降操纵方案，施工中严格操纵压实度与压实厚度，施工后有沉降观测方案，并认真做好施工记录与监理旁站记录。路基填筑前要制定严格的质量操纵方案，施工中合理配置施工机械，严格操纵压实度与压实厚度，并认真做好施工记录与监理旁站记录。(二)、实测项目见表1.1.1.7土质路基实测项目表1.1.1.7项次检查项目规定值或者同意偏差检查方法与频率规定分高速公路一级公路二级公路1压实度(%)零填及路堑路床0809593按附录B检查密度法：每2000112每压实层测4处30路堤(cm)上路床0309593下路床30-80上路堤80-1509593下路堤>15093902路床顶面弯沉(0.01mm)不大于设于隹一计算弯沉按附录I检查153纵断高程(mm)+10,-15+10,-20水准仪:每20OnI测4断面104中线偏位(mm)50100经纬仪：每20Om测4断面,弯道加HY、YH两点105宽度(mm)不小于设计值米尺：每200m测4处106平整度(mm)15203m直尺：每200m测4处X3尺157横坡(%)+0.5+0.5水准仪:每20Om测4断面58边坡不陡于设计值抽查每20Om测4处5注：压实度只根据上路床的检查数据，按数理统计方法评分。当K2K。且全部测点大于等于规定值减2个百分点时，评定路段的压实度可得规定的满分；当K2K0时，且单点压实度全部大于等于规定极值时，关于测定值低于规定值减2个百分点的测点，按其占总检查点数的百分率计算扣分值。KVKD或者某一单点压实度氏小于规定极值时，该评定路段的压实度为不合格。评为零分。(K为代表值、KO为标准值。)多车道公路务必按车道数与双车道之比，相应增加检查数量。超密操纵标准：细粒土压实度2102%为超密；粗粒土压实度2105%为超密。风积沙路段上路床压实度为路床碎石封闭层下沙基的压实度。(三)、外观签定路基表面平整，边线直顺。不符合要求时，单向累计长度每50m减12分。路基边坡坡面平顺稳固、不得亏坡，曲线圆滑。不符合要求时，单向累计长度每50m减12分。取土坑、弃土堆、护坡道、碎落台的位置适当，外形整齐、美观、防止水土流失。不符合要求时，每处减12分。设计植草的路段，发现明显缺陷时，单向累计长度每50m减12分。第二幸石质路基1.1.2.1施工测量放样、机械的检查与审批、开工报告的审批均执行第1.1.1.1款、1.L1.2款、1.1.1.3款、1.1.1.5款的有关规定。1.1.2.2进场材料的抽检与审批承包人在对拟用于填筑路基的材料按规定的自检频率进行基本的物理、力学性质试验后，填写XX材料使用许可证附有关的试验资料，一式两份报高驻办，高驻办按规定的抽检频率进行抽检试验后，签署意见，一份返承包人，一份附抽检资料高驻办留存。路堤填料的粒径大于2mm颗粒的含量大于70%,粒径小于0.074mm颗粒的含量小于15%时，统称之石质路堤；其中5mm以上中砾（石屑）含量大于50%、60mm以上卵石（块石）含量小于等于50%时称之碎石路堤；60mm以上卵石（块石）含量大于50%时称之块石路堤。A、碎石路堤填料填筑材料要进行筛分、压碎值试验。填写石质填料使用许可证（监管-03-3-12）附：集料压碎、磨耗试验记录（试验号-18）、土颗粒分析报告（试验号-03-1）,当填料中粒径38mm以上颗粒含量小于等于30%时，附：击实试验记录（试验号-05）或者表面振动压实试验记录（试验号-05-2）oB、块石路堤填料填筑材料进行抗压强度、筛分试验,填写石质填料使用许可证（监管-03-3-12）附：土颗粒分析报告（试验号-03-1）、片（块）石抗压强度试验记录（试验号-20）o填筑路基的材料除按规定的频率承包人自检、监理抽检,报批材料使用许可证外，当料场材料发生变化时，应及时取样试验，按程序办理材料使用许可证。1.1.2.3中间检验每一施工工序完成后，承包人填写检验申请批复单，并附有关的自检资料一式两份报高驻办，高驻办按规定的抽检频率进行抽检，抽检符合率符合要求，由监理工程师签署意见后一份附抽检资料留存，一份返承包单位；如抽检符合率不符合要求，由监理工程师签署意见，承包人对工程实体进行处理后重新报检，报检不合格的资料,承包人、高驻办均应单独留存。分层压实度（压沉值）指标要求点点符合，且实际样本数很多于6个（10个）。路基宽度、中线偏位、纵断高程、横坡指标每三层测一次。A、清表与填前压实工作内容同1.1.1.6-A-a款。B、碎石路堤a、当填料粒径大于38mm颗粒的含量小于等于3096时，用压实度法检测压实质量，否则，使用压沉值法检测压实质量。填写检验申请批复单。根据不一致检测方法附：重型击实标准使用许可证（监管-03-3-7）或者表面振动压实标准使用许可证（监管-03-3-7-1）,石质填料使用许可证（监管-03-3-12）、（）压实度检查记录（灌砂法）（试验号-09）、压沉值检查记录表（路施-11-1）、填石路基工艺检查记录表（路施-11）、标准砂标定试验记录（灌砂法用）（试验号-09-1）ob、路堤每填筑三层除按a条内容检查外，还需填写路基宽度、中线偏位检查记录（路施-04）、纵断高程、横坡测量检查记录（路施-05）。c、路基填至路床顶面时，除按a、b条内容检查外，还需填写路面（路床）弯沉值测定记录（路施-07）、路基、路面平整度检查记录（路施-06）。C、块石路堤a、使用压沉值法检测压实质量，填写检验申请批复单附:片（块）石使用许可证（监管-03-3-5）、压沉值检查记录表（路施-11-1）、填石路基工艺检查记录表（路施Tl）。b、路堤每填筑三层除按a条内容检查外，还需填写路基宽度、中线偏位检查记录（路施-04）、纵断高程、横坡测量检查记录（路施-05）。c、路基填至路床顶面时，除按a、b条内容检查外，还需填写路面（路床）弯沉值测定记录（路施-07）、路基、路面平整度检查记录（路施-06）。1.1.2.4完工验收一、石质路基报检完毕，边坡整修或者碎格状护坡完成后，承包人按评定标准中所规定的检测项目与检测频率，逐项进行自检（可用检验申请批复的自检资料），填写中间交工申请报告（监管-19）、石方路基完工质量交验单（交验号-54）附：石方路基现场质量检验报告单（检验号-02）、重型击实试验汇总表（监管-44）或者表面振动压实试验汇总表（监管-44-1）、路基、路面底基层、基层压实度汇总表（监管-47）、路基压沉值汇总表（监管-47-1）、路基边坡检查记录（路施-08）0一式三份报高驻办，高驻办按规定的抽检频率，进行分项工程抽检与质量等级评定，签发中间交工证书（监管-20）,附有关资料，一份返回承包人，一份报总监代表处，一份附抽检资料高驻办留存。二、质量评定在评定时：a、高驻办未抽检的检测项目，应审核承包人所报检的合格率与实得分；b、当高驻办抽检频率小于承包人的自检频率时：该检测项目的合格率=1/2（承包人自检合格率+监理抽检合格率）；c、当高驻办抽检频率大于等于承包人的自检频率时，以高驻办抽检的合格率计分。（一）、基本要求开炸石方的施工方法应能保证边坡稳固，清理险石，避免过量爆破旧害自然环境。修筑填石路堤应认真进行地表清理，逐层水平填筑石块，摆放平稳。填筑层厚度及石块尺寸应符合设计与施工规范规定，填石空隙用石渣、石屑嵌压稳固。上、下路床填料与石料最大尺寸应符合规范规定。使用振动压路机分层碾压，压至填筑层顶面石块稳固无明显轮迹,振压两遍无明显标高差异。推荐使用施工工艺管理与质量检测联合操纵方法进行填石路堤质量操纵，并做好施工记录与监理旁站记录。推荐填石路基填料松铺厚度操纵在3050c11）之间，最大填料粒径不大于2/3层厚，超粒径填料进行剔除或者进行破碎。摊铺机械宜使用大型推土机（140马力以上），碾压机械使用重型振动压路机（激振力25T以上）。（二）、实测项目见表1.1.2.4（三）、外观鉴定上边坡不得有松石。不符合要求时，每处减12分。12分。路基两侧可视范围内整洁干净，有废弃石料每处减1分。石质路基实测项目表1.1.2.4项次检查项目规定值或者同意偏差检查方法与频率规定分高速公路一级公路二级公路1压实度松铺厚度3050Cln3050Cm水准仪:每100(W测10点;施工工艺查施工记录及监理记录30碾压遍数很多于6遍很多于6遍压沉值(mm)平均值5平均值5标准差3标准差32纵断高程(mm)+10,-20+10,-30水准仪:每20Om测4断面103中线偏位(mm)50100经纬仪：每200In测4断面,弯道加HY、YH两点104宽度(mm)不小于设计值米尺：每200m测4处105平整度(mm)20303m直尺：每200m测4处X3尺156横坡(%)±0.5+0.5水准仪:每20Om测4断面107边坡坡度不陡于设计值每20Om抽查4处15平顺度符合设计注：土石混填路基可根据实际可能性进行压实度或者固体体积率检验。表中压沉值指按基本要求中规定机械、规定层厚碾压很多于6遍后，再碾压2遍检验测得的沉降差。对松铺厚度、碾压遍数查施工记录及监理记录，不符合要求时，则该路段不予评定。第三章软土地基处治1.1.3.1施工测量放样、机械的检查与审批、开工报告的审批均执行第LLLl款、L1.1.2款、1.1.1.3款、L1.1.5款的有关规定。1.1.3.2 进场材料的抽检与审批A、天然砂砾垫层材料填料进行筛分、含泥量试验，填写砂（砾）使用许可证（监管-03-3-4）附：含泥量试验记录（试验号-11）、土颗粒分析报告（试验号-03T）oB、天然碎石垫层材料填料进行筛分、液塑限、压碎值试验，填写石质填料使用许可证（监管-03-3-12）附：土颗粒分析报告（试验号-03-1）、液塑限联合测定试验记录（试验号-04）、集料压碎、磨耗试验记录（试验号T8）oC、抛石挤淤材料抛填材料进行抗压强度试验，填写片（块）石使用许可证（监管-03-5）附：片（块）石抗压强度试验记录（试验号-20）,填筑路基的材料除按规定的频率承包人自检、监理抽检,报批材料使用许可证外，当料场材料发生变化时，应及时取样试验，按程序办理材料使用许可证。1.1.3.3 中间检验每一施工工序完成后，承包人填写检验申请批复单，并附有关的自检资料一式两份报高驻办，高驻办按规定的抽检频率进行抽检，抽检符合率符合要求，由监理工程师签署意见后一份附抽检资料留存，一份返承包单位；如抽检符合率不符合要求，由监理工程师签署意见，承包人对工程实体进行处理后重新报检，报检不合格的资料,承包人、高驻办均应单独留存。A、天然砂砾垫层根据设计方案，分层填筑天然砂砾，压实后，填写检验申请批复单附：不良地质地段处理记录（路施-03）、砂（砾）使用许可证（监管-03-3-4）、重型击实标准使用许可证（监管-03-3-7）或者表面振动压实标准使用许可证（监管-03-3-7-1）、（）压实度检查记录（灌砂法）（试验号-09）、厚度检查记录（路施-04-3）oB、天然碎石垫层根据设计方案，分层填筑天然碎石，压实后，填写检验申请批复单附：不良地质地段处理记录（路施-03）、石质填料使用许可证（监管-03-3-12）、重型击实标准使用许可证（监管-03-3-7）或者表面振动压实标准使用许可证（监管-03-3-7-1）、（）压实度检查记录（灌砂法）（试验号-09）或者压沉值检查记录表（路施TlT）、填石路基工艺检查记录表（路施-11）、厚度检查记录（路施-04-3）oC、抛石挤淤片石抛填完成并进行压实后，填写检验申请批复单附：不良地质地段处理记录（路施-03）、片（块）石使用许可证（监管-03-3-5）.压沉值检查记录表（路施填石路基工艺检查记录表（路施T1）、厚度检查记录（路施-04-3）1.1.3.4完工验收一、软土地基处治完成后，承包人按评定标准中所规定的检测项目与检测频率，逐项进行自检（可用检验申请批复的自检资料），填写中间交工申请报告（监管T9）、XX完工质量交验单附:XX现场质量检验报告单、重型击实试验汇总表（监管-44）或者表面振动压实试验汇总表（监管-44-1）、路基、路面底基层、基层压实度汇总表（监管-47）、路基压沉值汇总表（监管-47-1）一式三份报高驻办，高驻办按规定的抽检频率，进行分项工程抽检与质量等级评定，签发中间交工证书（监管-20）,附有关资料，一份返回承包人，一份报总监代表处，一份附抽检资料高驻办留存。二、质量评定A、天然砂砾（碎石）垫层天然砂砾（碎石）垫层完工后，填写中间交工申请报告（监管-19）、砂砾（天然碎石）垫层完工质量检验单（交验号-32）附:砂砾（天然碎石）垫层现场质量检验报告单（检验号-53）与第一款中其他表格进行质量评定。（一）、基本要求1、砂砾材料含泥量不大于5%,最大粒径不大于5cm,液限不大于28%,塑性指数不大于9。2、天然碎石材料的压碎值不大于35%,最大粒径不大于15cm,0.074mm下列细粒含量不大于15%,液限不大于28%,塑性指数不大于9。当塑性指数偏大的情况下，塑性指数与0.5mm下列细料含量的乘积不大于120o3、砂砾（天然碎石）的规格与质量务必符合设计要求与规范规定；适当洒水，分层压实；砂砾（天然碎石）垫层宽度应宽出路基边脚0.5LOnb两侧端以片石护砌；砂砾（天然碎石）垫层厚度应符合设计要求。（二）、实测项目见表1.1.3.4-A砂砾（天然碎石）垫层实测项目表1.1.3.4-A项次检查项目规定值或者同意偏差检查方法与频率规定分1砂砾（天然碎石）垫层厚度不小于设计每200m检查4处402砂砾（天然碎石）垫层宽度不小于设计每200m检查4处303压实度295%每2000m2测4处30注：压实度评定同土方路基。（三）、外观签定表面坑洼不平常，每处减12分。B、抛石挤淤抛石挤淤完成后，填写中间交工申请报告（监管-19）、抛石挤淤完工质量交验单（交验号-33）附：抛石挤淤现场质量检验报告单（检验号-52）与第一款中其他表格进行质量评定。（一）、基本要求抛石挤淤应使用不易风化石料，石料尺寸通常不宜小于30cmo抗压强度不低于20MPa°抛填方向根据软土下卧地层横坡而定。横坡平坦时自地基中部渐次向两侧扩展；横坡陡于L10时，自高侧向低侧抛填。片石露出水面或者软土面后，应用较小石块填塞垫平、压实。（二）、实测项目见表1.1.3.4-B抛石挤淤实测项目表1.L3.4-B项次检查项目规定值或者同意偏差检查方法与频率规定分1抛石挤淤厚度不小于设计每200m检查4处402抛石挤淤宽度不小于设计每2（X）m检查4处303压沉值（mm）平均值W5标准差W3每IOoom2测10点;施工工艺查施工记录及监理记录30注：表中压沉值指按第1.1.2.4款基本要求中规定彳礼械、规定层厚碾压很55于6遍后，再碾压2遍检验测得沉降差。碾压遍数查施工记录及监理记录，不符合要求时，则该路段不予评定。（三）、外观签定表面坑洼不平常，每处减12分。分部工程质量评定各分项工程全部完成后，由承包人填写分部工程中间交工申请报告（监管T9）附：XX完工质量交验单一式四份，报高驻办,高驻办根据各分项工程的质量评定结果，对分部工程质量等级进行评定，填写分项工程质量评定汇总表（监管-32-1）、分部工程质量检验评定表（监管-33）,报总监代表处。总监代表处对工程实体进行抽查，对评定结果确认后，签发分部工程中间交工证书（监管-20）,附有关资料，一份返承包人，份返高驻办，一份报项目执行办，一份附抽检资料总监代表处留存。第二部分挑水工程第一幸象砌片石（混凝土预制决）挑水沟、机水沟、急流槽、边沟1.2.1.1施工测量放样承包人根据设计文件、恢复的路线操纵点、水准点及有关规定进行施工放样，复核平面位置，钉出基坑边桩。填写施工放样报验单（监管-03-2）附：排水、防护工程放样原始记录（路施-01T）一式两份报高驻办审批，经高驻办抽检签署意见后，一份返承包人，一份附抽检资料高驻办留存。1.2.1.2进场设备、开工报告的审批执行第1.1.1.3款、LLL5款的有关规定。1.2.1.3 进场材料的抽检与审批承包人在对拟用于排水工程的材料按规定的自检频率进行基本的物理、力学性质试验后，填写XX材料使用许可证附有关的试验资料，一式两份报高驻办，高驻办按规定的抽检频率进行抽检试验后，签署意见，一份返承包人，一份附抽检资料高驻办留存。A、水泥对水泥进行要紧技术指标的有关试验，填写水泥使用许可证（监管-03-3-2）附:水泥试验记录（试验号-25）oB、碎石对碎用碎石进行压碎值、筛分、含泥量、针片状颗粒含量、牢固性、集料堆积密度与表观密度试验，填写碎（砾）石使用许可证（监管-03-3-3）附：筛分试验报告（试验号含泥量试验记录（试验号-11）、针片状、软弱颗粒试验记录（试验号-12）、粗细集料堆积密度及表观密度试验记录（试验号-15）、集料压碎、磨耗试验记录（试验号-18）、粗集料牢固性试验记录（试验号19）oC、中（粗）砂进行筛分、含泥量、集料堆积密度与表观密度试验，填写砂（砾）使用许可证（监管-03-3-4）附：筛分试验报告（试验号-01）、含泥量试验记录（试验号-11）、粗细集料堆积密度及表观密度试验记录（试验号-15）oD、片（块）石、粗料石进行抗压强度与冻融试验，填写片（块）石使用许可证（监管-03-3-5）附：片（块）石抗压强度试验记录（试验号-20）、石料冻融试验记录（试验号-21）E、小型预制构件全线所有小型构件均使用机制。机具、模具准备就绪，按照批准的混凝土配合比生产预制件。生产过程中按频率进行各项技术指标的自检与抽检，及时调整施工配合比，保证构件质量。每种规格尺寸的预制件每200小位报批小型预制件使用许可证（监管-03-3-14）附：小型预制件现场质量检验报告单（检验号-33）、混凝土试块压力试验记录（试验号-30）、水泥碎配合比使用许可证（监管-03-3-8）o碎强度每工作班制取2组试件，断面尺寸、外观鉴定每20（3碎预制件任抽10块构件进行检查。1.2.1.4 配合比的抽检与审批A、水泥混凝土承包人根据高驻办审批的各类原材料使用许可证，对性进行试配工作。填写水泥混凝土配合比使用许可证（监管-03-3-8）附：碎试块压力试验报告（试验号-30）、水泥使用许可证（监管-03-3-2）碎（砾）石使用许可证（监管-03-3-3）、砂（砾）使用许可证（监管-03-3-4）、混凝土配合比设计计算书o30"（含）下列位配合比使用许可证一式两份报高驻办，高驻办进行验证试验签署意见后一份返承包人，一份附验证资料高驻办留存；30口以上碎配合比使用许可证一式三份报总监代表处，总监代表处进行验证试验签署意见后，一份返高驻办，一份返承包人，一份附验证资料总监代表处留存。B、水泥砂浆根据施工要求，配制不一致标号的砂浆做有关试验后，填写水泥砂浆配合比使用许可证（监管-03-3-9）附：砂浆试块压力试验记录（试验号-31）、水泥使用许可证（监管-03-3-2）、砂（砾）使用许可证（监管-03-3-4）、砂浆配合比设计计算书一式两份报高驻办，高驻办进行验证试验签署意见后，一份返承包人，一份附验证资料高驻办留存。材料与配合比除按规定的频率承包人自检、监理抽检，报批材料使用许可证外，当料场材料发生变化时，应及时取样试验，按程序办理材料使用许可证。1.2.1.5 开挖及砌筑上述各项工作就绪，根据设计及自然地形情况，按标准断面开挖基坑铺设垫层，铺设的垫层应平整密实，沟底纵坡、深度与宽度均符合要求时，完成片（块）石及碎预制块的砌筑，进行完工报验。1.2.1.6 完工验收一、分项工程完成后，承包人按评定标准中所规定的检测项目与检测频率，逐项进行自检,填写中间交工申请报告（监管-19）、浆砌排水沟完工质量交验单（交验号-03）附：浆砌排水沟现场质量检验报告单（检验号-05）、片（块）石使用许可证（监管-03-3-5）、水泥砂浆配合比使用许可证（监管-03-3-9）、小型预制件使用许可证（监管-03-3T4）一式三份报高驻办，高驻办按规定的抽检频率，进行分项工程抽检与质量等级评定，签发中间交工证书（监管-20）,附有关资料,一份返回承包人，一份报总监代表处，一份附抽检资料高驻办留存。二、质量评定（一）、基本要求砌体砂浆配合比准确，砌缝内砂浆均匀饱满，勾缝密实。浆砌片（块）石、混凝土预制块的质量与规格应符合设计要求。基础中缩缝应与墙身缩缝对齐。砌体抹面应平整、压光、直顺、不得有裂缝、空鼓现象。（二）、实测项目见表1.2.1.6浆砌排水沟实测项目表1.2.1.6项次检查项目规定值或者同意偏差检查方法与频率规定分1砂浆强度（MPa）在合格标准内按附录F检查302轴线偏位（mm）50经纬仪：每200m测5点103沟底高程（mm）+50水准仪：每200m测5点154墙面直顺度（mm）或者坡度30或者不陡于设计20mm拉线、坡度尺：每200m查2点105断面尺寸（mm）±30尺量：每200m查2点156铺砌厚度（mm）不小于设计尺量：每200mS2点107基础垫层宽、厚（mm）不小于设计尺量：每200m查2点10（三）、外观鉴定砌体内侧及沟底应平顺。不符合要求时，减12分。沟底不得有杂物。不符合要求时，减12分。第二幸土沟1.2.2.1施工测量放样执行第1.2.1.1款的有关规定。1.2.2.2土沟开挖根据标准断面进行土沟开挖，随时检测沟底标高、纵坡、深度与宽度。1.2.2.3完工验收一、开挖完成，承包人按评定标准中所规定的检测项目与检测频率，逐项进行自检,填写中间交工申请报告（监管-19）、边沟（土沟）完工质量交验单（交验号-02）附：边沟（土沟）现场质量检验报告单（检验号-55）一式三份报高驻办，高驻办按规定的抽检频率，进行分项工程抽检与质量等级评定，签发中间交工证书（监管-20）,附有关
