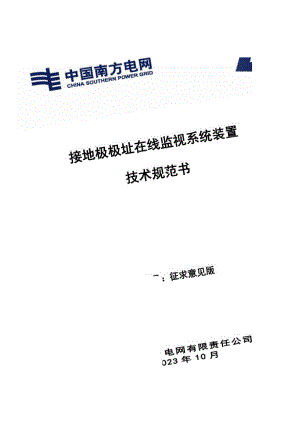

接地极极址在线监视系统技术规范书（通用部分）V1.0-天选打工人.docx

版本田编号:中国南京目录1总则12工作范围12.1 供货范围12.2 服务界限12.3 技术文件23应遵循的主要标准24使用条件44.1 正常工作条件44.2 特殊工作条件44.3 接入安全性要求55技术要求65.1 基本功能要求65.2 系统功能75.3 3屏体要求85.4 其他要求106技术服务107质量保证和试验117.4 出厂试验127.5 送样检测127.6 到货抽检127.7 交接试验128技术联络、技术培训及售后服务128.1 技术联络128.2 技术培训128.3 售后服务129标志、包装、运输、贮存139.1 标志139.2 包装149.3 运输149.4 贮存141总则本技术规范书适用于中国南方电网公司电网设备采购的接地极极址在线监视系统装置，提出了该类装置的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术条件提出的是最低限度的技术要求。凡本技术条件中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求。1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。如有异议，不管多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。本技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。1.5本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6 投标方在应标技术条件中应如实反映应标产品与本技术条件的技术差异。如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标技术规范的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。投标方应在应标技术部分按本技术条件的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。1.8投标方应充分理解本技术条件并按本技术条件的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本技术条件的要求，则认为应标不严肃，在评标时将有不同程度的扣分。1.9本技术规范书未尽事宜，由买、卖双方协商确定。1.10 投标方应提供不少于8年的产品质量保证期。2工作范围2.1 供货范围合同供货范围为接地极极址在线监视系统装置。2.2 服务界限2.2.1 从装置生产厂家至接地极极址的运输全部由投标方完成。2.2.2 在线监测装置现场安装和试验在招标方的技术指导和监督下由投标方完成，招标方协助投标方按标准检查安装质量，处理调试投运过程中出现的问题。通讯材料等所有材料由投标方提供，通讯布线及接线在招标方技术指导和监督下由投标方完成。2.2.3 投标方负责在招标方的监督下对装置进行调试，采用无线通信方式，按本规范要求传输至南网全域物联网平台安全接入In区，实现与南网全域物联网平台通信。224装置安装、调试合格后方可投运。装置投运并稳定运行后，投标方和招标方（业主）双方应根据相关法律、法规和公司管理制度签署合同设备的验收证明书。该证明书共两份，双方各执一份。2.3 技术文件2.3.1 在订货前，投标方应向招标方提供一般性资料，如鉴定证书、型式实验报告、报价书、典型说明书和主要技术参数。2.3.2 在技术协议签订10天内，投标方向招标方提供下列图纸资料及拷贝光盘2份。（a）接线配置图；（b）外形图、安装尺寸基础图；（c）装置使用说明书。2.3.3 装置供货时提供下列资料：装置的开箱资料除了2.3.2条所述图纸资料外，还应包括安装、运行、维护、修理说明书（中文或中英文对照），部件清单，易损件的清单，工厂试验报告，产品合格证等，一式8份。2.3.4 投标方应提供上述资料的电子版本2份。3应遵循的主要标准除本规范书特殊规定外，投标方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。如果这些标准内容有矛盾时，应按最高标准的条款执行或按双方商定的标准执行。如果投标方选用本规范书规定以外的标准时，则需提交这种替换标准供审查和分析。仅在投标方已证明替换标准相当或优于规范书规定的标准，并从招标方处获得书面的认可才能使用。提交供审查的标准应为中文或英文版本。主要引用标准如下：GB4208外壳防护等级（IP代码）GB4943.1信息技术设备安全第1部分：通用要求GB6388运输包装收发货标志GB/T191包装储运图示标志GB/T2314电力金具通用技术条件GB/T2317电力金具试验方法GB/T2423电工电子产品环境试验GB/T3482电子设备雷击试验方法GB/T6587电子测量仪器通用规范GB/T9969工业产品使用说明书总则GB/T13384机电产品包装通用技术条件GB/T17626电磁兼容试验和测量技术GB/T26264通信用太阳能电源系统GB4858电气继电器的绝缘试验GB6126静态继电器及保护装置的电气干扰试验GB7261继电器和继电保护装置基本试验方法GB11287继电器,继电保护装置振荡（正弦）试验GB14285继电保护和安全自动装置技术规程GB/T14537量度继电器和保护装置的冲击和碰撞试验DL478静态继电保护及安全自动装置通用技术条件DL/T670远动设备及系统第5部分笫103篇继电保护设备信息接口配套标准DL/T524继电保护专用电力线载波收发信机技术条件TUH.264视频编解码标准ITU-TG.711音频编解码标准QCSG1204005.75南方电网一体化电网运行智能系统技术规范第7部分：配置第5篇：厂站辅助设施配置规范DL451循环式远动规约ITU-TG652>G655单模光纤标准DLyr860变电站通信网络和系统Q/CSG1204009中国南方电网电力监控系统安全防护技术规范Q/CSG1210050-2020南方电网电力全域物联网平台接入技术规范Q/CSG1210052-2020物联网平台技术规范4使用条件4.1正常工作条件1）环境温度范围：一25°C+45；2）工作温度：-40+70：3）覆冰厚度：不低于设计覆冰厚度5mm：4）海拔高度：3500m；5） 相对湿度：5%RH-100%RH;6） 大气压力：550hPa1060hPa:7）抗风等级：不低于设计风速34ms;8）装置（含太阳能板、蓄电池等）在狂风、暴雨、冰冻等恶劣自然环境及强电磁环境中运行,其工作稳定性、可靠性不应受到明显影响。4.2特殊工作条件421额定值4.2.1.1 站控层工作电源额定值：1）额定交流电压：380、220V；2）额定直流电压：220V；3） UPS电压：AC220V；4）额定交流频率：50Hz；5）网络设备采用DC220V,计算机设备采用AC220V不间断电源。4.2.1.2 间隔层工作电源额定值：1）额定交流电压：380、220V；2）额定直流电压：220V；3）额定交流频率：50Hz；4）继电器小室的间隔层设备（包括网络设备）采用DC220V。4.2.2电源的影响1）直流电源电压在80%115%额定值范围内变化时，装置应正确工作。直流电源波纹系数小于或等于5%时，装置应正确工作。2）拉合直流电源以及插拔空气开关发生重复击穿火花时，装置不应误动作。直流电源回路出现各种异常情况（如短路、断线、接地等）时装置不应误动作。3）各装置的逻辑回路应由独立的直流/直流逆变器供电，在直流电源恢复（包括缓慢恢复）至额定电压的80%时，装置的直流变换电源应能可靠自启动。4）当交流电源电压在80%115%额定值范围内，谐波分量不大于5%,频率在45Hz71Hz之间变化时，设备应能正常工作。针对具体工程，用户根据实际需求提出特殊工作条件（专用部分表格1.2）o当超出正常与特殊工作条件时，由用户与供应商协商确定。4.3接入安全性要求1）装置不应影响接地极极址的运行安全；2）监测装置与全域物联网平台之间通信方式可选用无线网络通信（支持4G并向下兼容）、光纤通信、卫星通信。3）装置应符合设备物模型规范要求，并采用设备直连的方式接入南方电网全域物联网平台，实现设备与全域物联网平台的通信，并满足南方电网电力全域物联网平台接入技术规范（Q/CSG1210050-2020）、物联网平台技术规范（Q/CSG12100522020）中相关技术规范要求；4）监测装置与南方电网全域物联网平台之间应用层数据传输规约应满足Q/CSG1205031输电线路在线监测通信规约及信息交互规范要求；5）装置应能将采集到的拉力数据、微气象数据、图像数据以无线通信方式实时发送到南方电网电力全域物联网平台，数据类型要求见附件A：接地极极址在线监视系统装置物模型；6）设备能将状态自检信息定时发送到南方电网全域物联网平台；7）在通讯中断时，可自动保存测得的数据，待通讯恢复后，及时将存储的数据传回南方电网全域物联网平台；8）装置宜采用经南网安全认证的通信模组，实现终端与全域物联网平台的数据传输。物联通信模组是全域物联网平台专用于终端对接全域物联网平台的3G/4G通信模组，实现终端与全域物联网平台之间协议转换以及与全域物联网平台的数据对接、认证、安全加密等功能。5技术要求5.1 基本功能要求5.1.1 系统结构接地极地监测主要采集接地刀闸视频和接点信息，传输途径通过4G无线传输。接地极极址端配置开关状态、环境状态监测装置、监测摄像机、通信模块，将采集的信息上送到4G无线通信网，接地极极址端配置开关和状态监测服务器。图4.1：数据传输途径示意图5.1.2 接地极极址端系统配置接地极极址配置一套信号采集系统，包括带红外功能的摄像机，开关状态采集装置，环境状态采集装置，通信模块等。5.1.3 换流站站端系统配置换流站站端系统具备信号的接收、处理、显示、存储功能，以及远程控制接地极站端设备的功能。主要设备配置有主机及显示器、系统软件、信号继电器等组成。系统操作界面提供丰富的专业功能和充满行业特色的WEB界面，并具备远期功能的扩展。5.1.4 接地极站端电源系统配置接地极站端无理想外供电源，监测设备工作电源采用“太阳能风能互补电源系统”解决方案。风光互补电源系统主要有太阳能电池板、风力发电机、太阳能风能充电控制器、蓄电池组成，系统示意如附图2o风力发电机图4.1-2：风光互补电源系统太阳能电池板5.2 系统功能实现对接地极的接地刀闸及接地极极址的环境状态无线远程监视，主要功能包括:5.2.1 监控范围监控范围包括但不限于以下内容:监视接地极接地刀闸的视频信息;(2)监测接地极站接地刀闸的开关状态位置信号;(3)监测接地极环境状态信息;(4)监测接地极围墙安防信息;(5)监测接地极电缆沟水浸信息；(6)接地极监测设备告警信息;(7)接地极蓄电池巡检信息。522实时视频监控当监控设备启动时，对监控范围内的设备实现实时视频监控。5.2.3 开关状态信号监控接地极环境、周边状态及刀闸位置状态变化时，将状态现状信息采集上送，并通过换流站端服务器通过硬接点信号方式将隔离开关状态信号送给换流站监控系统。524录像管理能对所有监控点设定长时间(个月内)的自动循环录像存储；视频录像以秒为单位的视频流方式存储。5. 3屏体要求5.1.1 屏内的所安装的元器件应有型式试验报告和合格证。装置结构模式由插件组成插箱或屏柜。插件、插箱的外形尺寸应符合GB3047.1的规定。装置中的插件应牢固、可靠，可更换。保护屏包括所有安装在屏上的插件、插箱及单个组件应满足防震要求。插件、插箱应有明显的接地标志。所有元件应排列整齐，层次分明，便于运行、调试、维修和拆装，并留有足够的空间。对装置中带有调整定值的插件，调整机构应有良好的绝缘和锁紧设施。5.3.3 屏间铜排应方便互连。屏体和屏门接地应采用软铜线连接。5.3.4 柜体防护等级不低于IP30级，选用高强度钢组合结构，并充分考虑散热的要求。535抗地震、防振动和抗撞击的要求：1）抗地震能力的设计要求所有安装在保护屏上的设备应能承受14.7米/秒2（1.5G）的静态水平加速度。2）防振动设计要求当输入电压为额定值，输入电流为零时，如果分别在水平方向和垂直方向上交互地施加如下的振动：振动频率16.7赫兹振幅0.4亳米振动时间10分钟应该保证设备不会误动和拒动。3）抗撞击设计要求当设备的输入电压为零时，分别交互地在垂直方向上施加6次294米/秒2的撞击，设备的性能和外观不会引起破坏。5.3.6 内部配线的额定电压为IoOOV,应采用防潮隔热和防火的交联聚乙烯绝缘铜绞线，其最小截面不小于1.5mm2,但对于CT、PT和跳闸回路的截面应不小于2.5mm2°导线应无划痕和损伤。投标方应提供配线槽以便于固定电缆，并将电缆连接到端子排。投标方应对所供设备的内部配线、设备的特性和功能的正确性全面负责。所有连接于端子排的内部配线，应以标志条和有标志的线套加以识别。537所有端子均采用额定值为IOoOV、10A,压接型端子。一个端子只允许接入根导线。电压端子要求为双端子连接或采用双层端子。端子排间应有足够的绝缘，端子排应根据功能分段排列，并应至少留有20%的备用端子。端子排间应留有足够的空间，便于外部电缆的连接。直流电源的正负极不应布置在相邻的端子上。5.3.8 安装在继电保护室的屏采用柜式，屏柜尺寸2260x800x60Omm,颜色为RAL7032,屏柜前后开门（外挂式），面对屏门轴在屏左侧，把手在右侧。正面应采用带玻璃的防护门，背面设钢板防护门。控制保护屏柜、箱体安装2根接地铜排，具体要求如下：1）屏柜箱体下部应设有截面40X3mm2（箱体内为截面不小于Ioomm2）的与屏体、柜体连接良好的二次专用接地铜排母线，铜排应提供两排螺丝连接孔。屏柜内铜排每排不少于20个孔。螺丝孔径为5.2mm,孔中心纵向至铜排长边距离为IOmmo还应配套提供铜螺丝组件（含螺杆、螺帽、垫片、弹簧垫片、线耳），外界地网接地点采用两个IOmm规格螺丝连接孔及相应铜螺丝组件，分别布置在铜排两端，距铜排端部50mm。2）屏柜、箱体下部应设有截面40X3mm2（箱体内为截面不小于100mm2）的与屏体、柜体绝缘的等电位接地网接地铜排母线，铜排应提供两排螺丝连接孔。屏柜内铜排每排不少于20个孔。螺丝孔径为5.2mm,孔中心纵向至铜排长边距离为10mm。还应配套提供铜螺丝组件（含螺杆、螺帽、垫片、弹簧垫片、线耳），外界地网接地点采用两个中IOmm规格螺丝连接孔及相应铜螺丝组件，分别布置在铜排两端，距铜排端部50mm。此外还应包括安装所必须的槽钢底座、支架、顶板和侧板，门与屏体之间应采用截面不小于4mm2的多股软铜线可靠连接，具体屏柜尺寸及结构图见附件5。5.3.9 屏体内左右应装设外部电缆接入用的80100mm电缆槽板。5.3.10 屏面上信号灯和复归按钮的安装位置应便于维护、运行监视和操作。5.3.11 所有供货的屏柜均应有足够的支撑强度，应提供必要设施，以保证能够正确起吊、运输、存放和安装设备，且应提供地脚螺栓孔。5.3.12 所有屏面应清洁，并涂有层底漆和两层面漆，以防止在运输、仓储和运行中的腐蚀和锈蚀。屏与屏的内外应清洁，应无灰尘、划痕及油污等。5.3.13 屏上的所有设备（包括继电器、控制开关、熔断器、空气开关、指示灯及其它独立安装的设备），均应有铭牌或标签框，以便于识别。5.3.14 屏上设备，安装水平高度应一致。屏上安装的最高设备的中心线离屏顶为200mm：最低设备的中心线离屏底不低于为350mmo5.3.15 屏柜标识应统一美观。屏柜标识采用南网“安健环”标准，安装于屏柜标牌栏的中央。所有屏柜均按统一的规定进行编号，采用设备编码+屏柜名称表示。每面屏柜的编号均是独立的，本工程屏柜的编号在联络会阶段由设计提供。5.3.16 屏柜内顶板上装有照明装置，采用手动开关控制其开闭。5.4其他要求交直流空气开关采用知名品牌的产品，具体型号在招标后根据全站统一要求由业主确定。上送监控系统的硬接点无源信号按完全独立的双重化配置。6技术服务6.1 项目管理合同签定后，投标方应指定负责本工程的项目经理，负责协调投标方在工程全过程的各项工作，如工程进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。6.2 技术文件6.2.1 投标方在订货前向招标方提供一般性资料如：鉴定证书、报价书、典型说明书、屏布置图、系统原理图和主要技术参数。6.2.2 在技术协议签定后7天内，投标方向招标方和广东省电力设计研究院提供下列技术文件各1份以供确认。1）屏正面布置图、屏内设备布置图及图例说明。2）屏的安装尺寸图。包括屏的尺寸、基础螺栓的位置和尺寸等。3）屏的端子排图在收到招标方最终认可图纸前，投标方所购买的材料或制造所发生的费用及其风险全由投标方单独承担。生产的成品应符合合同的技术规范。招标方对图纸的确认并不能解除投标方对其图纸的完善性和准确性应承担的责任。设计院在收到图纸后2周内返回主要确认意见，并根据需要召开设计联络会。投标方在提供确认图纸时必须提供为审核该张图纸所需的资料。招标方有权要求投标方对其图纸中的任一装置任一部件作必要修改，在设计图纸完成之前应保留设计院对投标方图纸的其它确认权限，而招标方不需承担额外费用。在设计联络会或收到确认意见后7天内，投标方应提供全部正式图纸的最终图纸和所有图纸的ACAD光盘或U盘（AUToCAD2004版）及其相关的支撑软件，资料提供8份（包括AUTOCAD2004版的图纸光盘或U盘）【其中招标方6份（随屏），广东省电力设计研究院2份（邮寄）】，另应提供给运行单位随到货设备合同范围内相关试验报告、相关设备及辅助设备的技术说明书、设计图纸等相关资料6套（原件1套，复印件5套），同时提供所有资料电子版光盘或U盘3套。623设备供货时提供下列资料:设备的开箱资料，除了5.2.2所述图纸还应包括安装、运行、维护、修理说明书、部件清单资料、工厂试验报告、产品合格证等。供方提供的图纸、资料应满足设计、施工、调试及运行的需要。6.2.4 投标方在合同签定后设备供货前应免费提供通信规约和解释文本及装置调试软件和后台分析软件，以便与监控系统及与调度主站系统联调并应参加联调。6.2.5 投标方所供设备应提供投运时的最新软件版本，并应负责今后运行过程中的免费软件升级。6.3 现场服务及售后服务6.5.1 投标方应派代表到现场指导安装、调试和运行，并负责解决合同设备制造及性能等方面的有关问题，详细解答合同范围内招标方提出的问题。652在产品质保期内有制造质量问题的设备，由投标方无偿负责修理或更换。对非投标方责任造成的设备损坏，投标方有优先提供配件和修理的义务。6.5.3 对招标方选购的与本合同设备有关的配套设备，投标方有提供技术配合的义务，并不由此而增加任何费用。6.5.4 投标方有为招标方免费培训运行维护人员的义务。7质量保证和试验7.1 质量保证7.1.1 订购的新型产品除应满足本规范书外，卖方还应提供产品的鉴定证书。7.1.2 卖方应保证制造过程中的所有工艺、材料等（包括卖方的外购件在内）均应符合本规范书的规定。若买方根据运行经验指定卖方提供某种外购零部件，卖方应积极配合。7.1.3 卖方应遵守本规范书中各条款和工作项目的IS0900、GB"1900质量保证体系，该质量保证体系已经过国家认证和正常运转。7.1.4 同步相量测量屏柜内的各种元件，应选择具有生产许可证的专业制造厂家的产品。7.1.5 元件的额定电压、额定电流使用寿命、接通和分断能力、短路电流承受能力等参数应符合元件额定参数的要求，对强制认证的元件应具有认证标志。7.1.6 卖方还应提供相关试验报告。7.2 由卖方进行的试验分成型式试验、出厂试验和现场投运试验三种类型,试验项目和内容深度必须符合相关规范的具体要求。7.3 型式试验型式试验应该是制造厂家将装置送交具有资质的检测单位，由检测单位依据试验条目完成检验,并出具型式检验报告。当出现下列情况之一时，应进行型式试验：a）新产品定型，投运前；b）连续批量生产的装置每五年一次；C）正式投产后，如设计、工艺材料、元器件有较大改变，可能影响产品性能时；d）产品停产一年以上又重新恢复生产时；e）出厂试验结果与型式试验有较大差异时；D国家技术监督机构或受其委托的技术检验部门提出型式试验要求时；g）合同规定进行型式试验时。7.4 出厂试验每台装置出厂前在正常试验条件下逐个按规定进行例行检验，检验合格后，附有合格证，方可允许出厂。7.5 送样检测由南方电网公司组织开展，供应商自愿报名送样开展检测，结果用于供应商产品质量评价。7.6 至Il货抽检由运行单位组织开展，在供货阶段，对供应商送达指定地点的货物进行抽样检测，通过后方可收货。7.7 交接试验由运行单位组织开展，在设备交接验收阶段对到货设备逐套开展检测，合格后方可投运。8技术联络、技术培训及售后服务8.1 技术联络投标方应负责合同设备的设计和协调工作，承担全部技术责任，并做好与招标方的设计联络工作。积极配合招标方进行全域物联网平台的数据接入和有关抽检试验工作。8.2 技术培训投标方对招标方相关人员应免费提供培训，并提供相应的培训资料，对每套装置不少于2人/次。8.3 售后服务1）装置的质保期不低于5年，质保期内供货商免费更换所有配件、耗材，并承担维护费用，确保其产品能正常运行；5年内发生更换的装置主要部件，应重新按不低于5年计算质保期。质保期之后如发生产品质量原因导致的损坏，投标方应免费更换或检修；如发生非产品质量原因导致的损坏,投标方应及时提供维修部件，并按最近的投标价提供。2）装置8年内免费维修。3）系统软件终身免费升级。4）投标方对售后服务的需求必须在24小时答复，在48小时内提供技术服务。5）投标方长期为招标方提供备件采购和供应服务。6）装置投运后，招标方按年对装置的运行率进行统计，对于装置运行率低于90%,招标方有权对质保金进行扣减、将装置质保期延长1年或要求投标方以其它形式承担相应违约责任。注：装置正常运行被考核装置最长24小时内数据有更新即判断为正常运行；运行率=装置正常运行时间/装置总运行时间。7）如果业务应用今后改造涉及到投标方系统软件，投标方应根据业务应用改造要求对软件免费升级。8）投标方应负责在线监测装置每年的定期现场校准及维护一次。根据招标方需要在现场进行免费对系统进行校准标定。9）当运行中装置不能满足5.10中可靠性要求时，投标方应免费对装置进行维护工作。在连续三次维护无法解决问题的情况下，投标方应免费更换装置。9标志、包装、运输、贮存9.1 标志9.1.1 铭牌每台装置及主要部件应有明晰的铭牌，铭牌内容如下：a）装置型号；b）产品（装置及部件）全称；C）制造厂全称及商标；d）额定参数；e）出厂日期；D出厂编号。9.1.2 包装标志在包装箱的适当位置，应标有显著、牢固的包装标志，内容包括：a）生产企业名称、地址；b）产品名称、型号；C）装置数量；d）包装箱外形尺寸及毛重；e）包装箱外面书写"防潮“、”小心轻放“、“不可倒置”等字样；f）到站（港）及收货单位；g）发站（港）及发货单位。9.2 包装9.2.1 产品包装前的检查a）产品的合格证书、接线配置图、外形图、安装尺寸基础图、产品的安装、运行、维护、修理及使用说明书、易损件的清单、工厂试验报告、备品、备件齐全；b）产品外观无损伤；c）产品表面无灰尘。9.2.2 包装的一般要求产品应有内包装和外包装，包装应有防尘、防雨、防水、防潮、防振等措施。9.3 运输产品应适用于陆运、空运、水（海）运，按运输装卸包装箱上的标准进行操作；在运输中应直立放置，不许倒置、侧放。9.4 贮存包装好的装置应存贮在环境温度为-25C+55C、相对湿度不大于85%的库房内，室内无酸、碱、盐及腐蚀性、爆炸性气体，不受灰尘雨雪的侵蚀。
