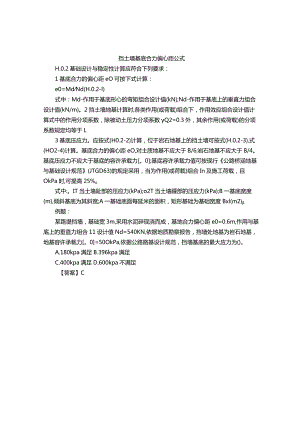

挡土墙基底合力偏心距公式.docx

挡土墙基底合力偏心距公式H.0.2基础设计与稳定性计算应符合下列要求：1基底合力的偏心距eO可按下式计算：e0=MdNd(H.0.2-l)式中：Md-作用于基底形心的弯矩组合设计值(kN);Nd-作用于基底上的垂直力组合设计值(kN/m)。2挡土墙地基计算时,各类作用(或荷载)组合下，作用效应组合设计值计算式中的作用分项系数，除被动土压力分项系数Q2=0.3外，其余作用(或荷载)的分项系数规定均等于L3基底压应力。应按式(H0.2-2)计算，位于岩石地基上的挡土墙可按式(H.0.2-3),式(HO2-4)计算。基底合力的偏心距eO,对土质地基不应大于B/6;岩石地基不应大于B/4。基底压应力不应大于基底的容许承载力。0;基底容许承载力值可按现行公路桥涵地基与基础设计规范(JTGD63)的规定采用，当为作用(或荷载)组合In及施工荷载，且OkPa时,可提高25%o式中:。IT当土墙趾部的压应力(kPa);o2T当土墙踵部的压应力(kPa);B一基底宽度(m),倾斜基底为其斜宽;A一基础底面每延米的面积，矩形基础为基础宽度Bxl(m2)例题：某路堤挡墙，基础宽3m,采用水泥碎现浇而成，基地合力偏心距e0=0.6m,作用与基底上的垂直力组合11设计值Nd=540KN,依据地质勘察报告，挡墙处地基为岩石地基，地基容许承载力。0=50OkPa,依据公路路基设计规范，挡墙基底的最大应力为()。A.180kpa满足B.396kpa满足C.400kpa满足D.600kpa不满足【答案】C
