抽粪车的价格图片（DOC38页）.docx

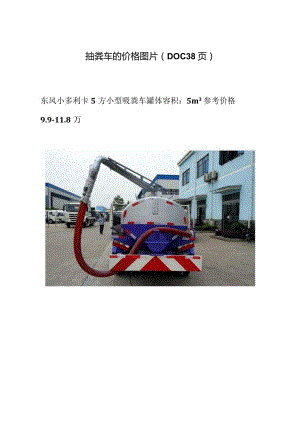

抽粪车的价格图片（DOC38页）东风小多利卡5方小型吸粪车罐体容积：5m3参考价格9.9-11.8万使用东风多利卡国五排放底盘，单排白色可前翻驾驶室，轴距3308mm,朝柴102马力发动机,5档变速器,1.8吨前桥3.5吨后桥，原厂7.00R16轮胎,断气刹，动力转向，带ABS。上装配置：罐体可使用：碳钢、不锈钢。吸粪车专用部分由取力器、传动轴、真空吸污泵、高压成型罐体、油气分离器、吊杆、放粪阀、吸粪枪，管网系统构成，并装有真空压力表、视污窗（管），洗手装置。公司生产的吸粪车安装进口防溢流装置，防止粪便、污水因吸满倒灌至真空泵系统。吸粪导物管可360度旋转,排放有加压排放与自瀛E放两种方式。国五东风多利卡吸粪车罐体使用机器压板一次性成型技术，使用先进旋边机，罐体包罐机工艺保证了罐体制作的精度与美观。全国独有烤漆工艺，防腐除锈，多层底漆、面漆喷涂。要紧为城乡环卫部门抽吸与运送粪便及其它污水。适用于抽吸粪便，污水、污泥浆与混有较小悬浮杂物的液体，适用于市政环卫、大中小型工矿企业，小区、学校，化粪池清理转运,城市管道清理疏通，工厂沼液沼渣清理等。整车出具：底盘合格证、整车合格证、全国统一机动车发票、随车工具、车辆质保手册、全国服务站点目录。14.9万底盘配置:使用东风多利卡底盘，白色可前翻驾驶室，朝柴154马力国五发动机，6档变速箱，轴距3800mm,5吨后桥，8.25R20原厂钢丝胎，原厂abs,带方向助力，离合助力器，气刹制动。上装配置：吸粪车专用部分由取力器、传动轴、真空吸污泵、高压成型罐体、油气分离器、吊杆、放粪阀、吸粪枪，管网系统构成，并装有真空压力表、视污窗（管），洗手装置。公司生产的吸粪车安装进口防溢流装置，防止粪便、污水因吸满倒灌至真空泵系统。吸粪导物管可360度旋转，排放有加压排放与自流排放两种方式。东风多利卡8方吸粪车罐体使用机器压板一次性成型技术，使用先进旋边机，罐体包罐机工艺保证了罐体制作的精度与美观。全国独有烤漆工艺，防腐除锈，多层底漆、面漆喷涂。要紧为城乡环卫部门抽吸与运送粪便及其它污水。适用于抽吸粪便，污水、污泥浆与混有较小悬浮杂物的液体，适用于市政环卫、大中小型工矿企业，小区、学校，化粪池清理转运，城市管道清理疏通，工厂沼液沼渣清理等。东风多利卡高压清洗吸粪车罐体容积：水3方污2.6方参考价格14.617.8万底盘配置:使用东风多利卡国五排放底盘，单排白色可前翻驾驶室,轴距3308mm,朝柴102马力发动机，5档变速器，1.8吨前桥3.5吨后桥，原厂7.00R16钢丝胎,断气刹，动力转向，带ABS。上装配置：要紧使用取力系统、传动系统、水路系统、液压系统、卷管器及操作系统，通过高压水泵将储水罐中的水通过高压胶管，从高压喷头的孔向后喷出高压水,利用水的反作用力使喷头带动胶管自动进入下水道的深处，从而达到冲洗、疏通下水道中的污泥、杂物等目的,压力可达240公斤。吸粪部分管路系统由四位三通阀、直通阀、油气分离器、真空压力表、放粪装置等构成。国五东风多利卡高压清洗吸粪车罐体、水箱使用优质碳钢钢板制作，圆形抗压防变形罐体，封头为加强型钢板龟背式，带视粪窗，罐体尾部设自流口，罐体可液压举升，后盖可液压打开，罐体带视粪窗，洗手装置；清洗部分使用进口高压泵（16MPa）/国产高压泵（22MPa）,夹心取力器，10个喷头，60米高压管安装罐体后封头；吸污部分使用真空泵、侧挂取力器、配油气分离器、水气分离器、防溢阀、四通阀等。整车出具：底盘合格证、整车合格证、全国统一机动车发票、随车工具、车辆质保手册、全国服务站点目录。东风D912方吸粪车罐体容积：12m3参考价格16318.9万底盘配置:东风D9底盘，白色排半可前翻驾驶室，玉柴170马力国五发动机，6档变速箱，轴距450Omm,9吨后桥,9.00R20原厂钢丝胎,原厂abs,电动玻璃，原厂空调，带方向助力，离合助力器，气刹制动。上装配置：吸粪车专用部分由取力器、传动轴、真空吸污泵、高压成型罐体、油气分离器、吊杆、放粪阀、吸粪枪，管网系统构成，并装有真空压力表、视污窗（管），洗手装置。公司生产的吸粪车安装进口防溢流装置，防止粪便、污水因吸满倒灌至真空泵系统。吸粪导物管可360度旋转，排放有加压排放与自流排放两种方式。国五东风D9吸粪车罐体使用机器压板一次性成型技术，使用先进旋边机，罐体包罐机工艺保证了罐体制作的精度与美观。全国独有烤漆工艺，防腐除锈,多层底漆、面漆喷涂。要紧为城乡环卫部门抽吸与运送粪便及其它污水。适用于抽吸粪便，污水、污泥浆与混有较小悬浮杂物的液体，适用于市政环卫、大中小型工矿企业，小区、学校，化粪池清理转运，城市管道清理疏通，工厂沼液沼渣清理等。整车出具：底盘合格证、整车合格证、全国统一机动车发票、随车工具、车辆质保手册、全国服务站点目录。工作使用实拍吸粪车推荐近日来，大运公司再次开发出了一款新的市政环卫车型，那就是目前在化粪池、污水沟与下水道等环境下清理清洁工作中起到重要作用的大运奥普力吸粪车。大运奥力普吸粪车使用云内115马力国五发动机,万里扬5档变速箱，轴距3300mm,5吨后桥，7.00R16原厂钢丝胎，原厂abs,电动玻璃,中控锁，带方向助力，气刹制动。中德合资昆明云内发动机，动力强劲；断气刹制动稳固性与安全性方面更胜一筹。具体车型图片如下：大运奥力普吸粪车正侧展示图大运奥普力吸粪车斜前展示图大运奥普力吸粪车斜后展示图大运奥普力吸粪车正前展示图大运奥普力吸粪车正前展示图大运轻卡在凸显经济实惠、可靠、舒服等产品闪光点、夯实营销服务实力的同时，大运轻卡第一擎起终身质保”的售后服务大旗，而且保证在车报废前用正品配件均能够享受新车的质保服务，对客户可提供很长的质保期。大运轻卡外型硬朗风光四点悬浮驾驶室很舒服。风驰驾驶室风格进行了改进,外型上给人一个硬朗的感受。编后语：在当今的文明社会中，吸粪车的存在已经与我们的生活息息有关，适用于小区、学校，化粪池等清理，另外市政环卫、大中小型工矿企业的城市管道清理疏通及工厂沼液沼渣清理等都少不了它。吸粪车的出现对园林绿化进展、打造美丽城镇需求提供了莫大的帮助。在当今的社会进展中被称之管道清道夫的吸粪车，要紧为城乡环卫部门抽吸与运送粪便及其它污水。在中国各大、小城市为人民服务，默默无闻的做着最脏最苦的活儿。牺牲了自己，扮靓了城市家园。然而吸粪车种类繁多，不仅有多个型号的底盘供我们选择，吨位也从2吨到18吨轻型重型都有，那么销量最好的是那一款呢？小编通过近几年的数据分析与生产线现场观察，销量最好的当属这款东风多利卡5方吸粪车,能够说是占据着我们吸粪车市场的小半壁江山。这款吸粪车属中型吸粪车，性价上匕较高，下列给大家分享几张这款车的照片以供大家对这款吸粪车有更多的熟悉。东风多利卡5方小型吸粪车图片展示一东风多利卡5方小型吸粪车图片展示二东风多利卡5方小型吸粪车图片展示三底盘配置：使用东风多利卡国五排放底盘，单排白色可前翻驾驶室，轴距3308mm,朝柴102马力发动机,5档变速器，1.8吨前桥3.5吨后桥，原厂7.50-16轮胎,断气刹，动力转向，带ABS。上装装置：吸粪车罐体是粪车的主体，其顶部开设有空气孔，吸排孔。空气孔与水气分离器相通是空气出入吸粪车罐体的通道。入孔平常密封着维修时能够打开，吸排孔上连吸粪胶管下连虹吸道粪液出入吸粪车罐体的通道。吸粪车罐体两侧中部设有走台箱，平常用于搁置吸粪胶管，维修时站立。吸粪车罐体内部装有防荡板，用以减少车辆行驶所引起的液体的剧烈晃荡冲击对吸粪车罐体及其车架连接部位损坏。前封头设有观察量管，便于监视装载量，防止超载。吸粪车的排放有加压排放与自流排放两种方式，后盖可打开并自卸罐体中杂质，抽吸效率高、自吸、自排及直灌等特点，操作快速、简便。吸粪车罐体以刚性连接方式，安装在车架上，两者中间设有缓冲垫，可减轻车辆的振动对吸粪车罐体的损害。补充说明：根据客户要求可选装空调、防溢报警装置、固液分离器、罐内防腐处理、洒水功能等。整车出具底盘合格证、整车合格证、全国统一机动车发票、随车工具、车辆质保手册、全国服务站点目录。用车养车吸粪车操作说明及工作原理1.概述吸粪车是通常由东风牌等二类底盘改装而成。要紧装备有罐体、传动系统、真空泵、真空管路系统及吸粪胶管等专用设施。利用真空技术实施抽吸作业，能清洁,迅速地I等公共厕所、住宅楼等处化粪池内粪便与生活污水运到粪肥蓄集点或者污水处理场，必要时也能够用于清运危险性不大（如低腐蚀低毒）的工业废液，是城镇环卫部门，企事业专职环卫必备的环卫专用车辆。吸粪车适宜被吸物质在0以上时使用。2 .吸粪过程由于吸粪胶管始终浸没在粪液下列，罐体各处密封，真空泵抽吸时，罐内空气被抽出而得不到补充，越来越稀薄，使罐内压力低于大气压，粪液便在大气压力作用下，经吸排管进入罐体内，实现抽吸作业。排卸过程：虹吸管口接近罐底，改变四通阀通气方向，使真空泵向罐体输气,罐内压力上升，高于大气压，粪液便在压缩空气的作用下，经虹吸管、吸粪胶管排出罐体，完成排卸作业。3 .要紧结构与作用吸粪车的要紧结构有罐体、真空泵、取力器、四通阀、水气分离器、油气分离器、储油箱、平衡臂、防溢阀等。3.1 罐体罐体是吸粪车的主体，其顶部装有入孔盖、空气孔、吸排孔。入孔盖平常密封，维修时才打开。空气孔经气管与水汽分离器相通，是空气进出罐体的通道。吸排管上连吸粪胶管，下连虹吸管，是粪液进出罐体的通道，罐体内焊装防波隔板，可减少车辆行驶时液体冲击振荡对罐体及车架连接部件造成的损坏，后封头装有观察镜，便于观察装载量，防止液面超高。罐体后端下部还装有阀门，罐体下部焊有下架，罐体下架与车架之间装有缓冲垫，罐体下架与车架用螺栓连接紧固。3.2 取力器发动机的动力通过取力器、传动轴而驱动真空泵的运转。取力器安装于变速器右侧部，操纵柄上部位于驾驶室中间。取力器由输入齿轮、中间齿轮、输出齿轮、齿轮轴、拨叉轴、拨叉及操纵柄等构成。输入齿轮与变速器输出齿轮是常啮合。起动真空泵前，应将变速器挂入空档，然后起动发动机，分离离合器，并打开取力器开关，如今拨叉轴前移，动力便由变速器输出齿轮传递给取力器输入齿轮，经中间齿轮传递给输出齿轮，再由齿轮轴经联轴器传递给传动轴，从而带动真空泵运转。3.3 真空泵吸粪车，使用XD-70型真空泵，该真空泵运转时，经空气管路系统，而将罐体内空气抽出，而达到吸抽粪便、污水等液体。XD70型旋片式真空泵是通过改进后的先进产品，真空度高、噪声低，使用寿命长。广泛应用于环卫部门的抽污设备上。3.4 四通阀真空泵只能逆时针旋转（面对车头看），要从罐体内抽出空气,或者者向罐体内输入空气，要利用四通阀来操纵。四通阀分别与罐体、真空泵、储油箱及大气相通。操作四通阀手柄,改变通道位置,可改变真空泵的吸气方向。当四通阀手柄与地面垂直，罐内空气经气管、水气分离器、真空泵抽出，进行吸粪作业。3.5 水气分离器水气分离器前连一级油气分离器，后经气管与罐体相连，它的内部设有一输气管，其两侧开矩形孔，供空气出入罐体。在抽吸作业时，罐体内空气从矩形孔出来，体积突然扩大，流速降低，重度较大的水分子有一部分附着于器壁上,冷凝成水滴后流入底部，而重度较小气体则继续流向真空泵，实现水气分离。通过水气分离后，空气湿度下降，可减少其对润滑油与机件的危害。3.6 油气分离器从真空泵排出的空气具有一定的压力与较高的速度，冲破油膜层时携带了大量的油滴。为降低耗油量,防止污染，安装了油气分离器。油气分离器经气管前连真空泵，后通储油箱。油气分离器内设有挡油管。当压缩空气进入时，其体积突然扩大，流速降低，改变流向，通过多孔的挡油管流出。由于油气分子的流速降低，对器壁,孔壁的撞击加剧，重度大的油分子一部分即附着于器壁,冷凝后形成油滴，顺器壁及回油管流入储油箱，通过初次净化的压缩空气则流向储油箱上方。3.7 储油箱储油箱（或者称二级油气分离器）一端通油气分离器，一端连四通阀，储油箱具有油气分离与储油的功能，其内设有挡油网，出入口互不相通，从油气分离器流入的压缩空气在这里务必通过多重障碍，才得以排向四通阀，由于储油箱的容积突然成倍增加，空气流速明显降低，加之挡油网等障碍，压缩空气中的油分子加剧碰撞，附着内壁与网面，然后流入底部，通过再次净化的压缩空气则流向四通阀。油箱的下方设有直通旋塞，可操纵供给真空泵的润滑油量，还设有液位管，可观察贮油量及油质状况。储油箱油面应为液位管中部或者略低于中部，供油量过多影响油气分离效果，使耗油量增加，过低则影响冷却,使真空泵温升过快。供油量的大小用直通旋塞操纵。其旋柄与进油管轴线成直角时为全开，平行时全闭。当检查发现四通阀排气口处有明显油雾时，应调小供油量。3.8 平衡臂平衡臂组件位于罐体后顶部，它由平衡座、连接管、配重块、支撑架等部分构成，前接吸粪胶管，后通虹吸管，平衡座能够运转，由于设置了配重块，起到了平衡作用，大大降低了取、放及牵引吸粪胶管时的劳动强度。支撑架上均设有清掏孔，平常密封着，当吸粪胶管或者虹吸管堵塞时，可打开清掏孔盖，清除堵塞物。3.9 液位报警装置液位报警装置安装于罐顶部，由传感探头，讯响器及其开关，仪表板等构成。传感探头位于罐体内前部，距顶部Ioomm,与罐体绝缘。讯响器及其开关固定在仪表板上，安装在驾驶室内,工作时，接通电源。当罐内液体不断增多，液面浸没传感探头时，液位报警电路自动接通，讯响器立即发出亮光与声响，向驾驶员传递“抽吸量已到位”的信息。4 .使用及操作说明4.1 作业前检查4.1.1 检查无漏气、漏油现象。4.1.2 检查储油箱油量，储油量在液位管中部或者略偏下。4.2 作业前准备4.2.1 使粪车后部尽量接近作业点、驻车。4.2.2 将回油箱直通旋塞旋柄扳至与进油管轴线呈45。左右夹角,观察进油管，应有润滑油流淌。4.2.3 打开走台箱边门，取出吸粪胶管，使之向后摆动，无弯折现象。4.3 抽吸作业4.3.1 将吸粪胶管尽可能深地插入粪液，保证管端在作业过程中始终距液面300mm下列。4.3.2 将四通阀手柄推至与地面垂直。4.3.3 将变速器挂空档，然后起动发动机，分离离合器，将取力器开关向后拉挂档取力，缓慢结合离合器，使真空泵运转。4.3.4 适当加大油门，观察真空表，使真空表读数保持在53-80kpa.4.3.5 打开驾驶室内工具箱，拉出讯响器开关，接通其电源。4.3.6 操作员应注意监视吸粪胶管进口邻近情况，用适当的工具阻止吸杂物，以免堵塞。4.3.7 操作员可通过后封头上部的观察镜。当液面达到观察镜中部时，应通知驾驶员,同时应迅速将吸粪胶管拉离液面或者停止作业。在正常情况下，讯响器如今会发出声光讯号。驾驶员接收到信号应减小油门，将取力器开关向前推即脱档，真空泵停止运转。按入讯响器开关，切断其电源。4.3.8 将回油箱直通旋塞旋柄板至与进油箱轴线平行即关闭。4.3.9 冲洗胶管后,将其放回走台箱，固定牢靠。4.3.10 粪车驶离作业点。4.4 排卸作业4.4.1 将吸粪胶管朝向畜粪池内。4.4.2 将四通阀手柄拉至与地面平行即可。4.4.3 重复5.3.3条操作步骤。4.4.4 容罐内粪液排卸完后，驾驶应及时将取力器操纵柄向前推即脱档，真空泵停止运转。4.4.5 重复5.3.8、5.3.9条操作步骤。4.4.6 粪车驶离作业点。5 .保养、维修5.1 每日例行保养5.1.1 检查回油箱存油，油面应在液位管中部或者略低，油液若变白或者有明显杂质应及时换油。5.1.2 检查有无漏油漏气现象。5.1.3 检查真空泵,取力器工作是否正常。5.2 每周例行保养521清洁车辆外部。5.2.2检查并紧固真空管路系统及其它各部位的螺栓连接。5.3 100OOkm保养5.3.1 清洗回油箱及滤网沉垢,更换润滑油。夏季使用30#机械油，冬季使用20件机械油。5.3.2 检查并紧固真空管路系统及其它各部位的螺栓连接。5.4 24000km保养5.4.1 清洗回油箱及滤网沉垢,更换润滑油。夏季使用30#机械油，冬季使用20件机械油。5.4.2 检查并紧固真空管路系统及其它各部位的螺栓连接。5.4.3 保养真空泵5.4.4 更换取力器润滑油5.5 48000km保养5.5.1 进行6.4的保养。5.5.2 检查取力器轴承的工作情况，必要时更换。5.5.3 检查真空泵，进行调整5.5.4 维修罐体，外表除锈，涂漆。吸粪车真空泵安装时的注意事项吸粪车也叫真空吸粪车,为什么也叫真空吸粪车呢?是由于真空吸粪车能吸粪,全靠吸粪车上的一个真空吸污泵。下面就为大家讲一讲如何给真空吸粪车安装真空吸污泵。一、在安装吸污泵前，首先要确定真空吸粪车的管道没有破旧中与管道连接处完好不能够有漏气的情况出现,原因就不用多说了。既然是真空吸粪车，假如漏气不就成了假空吸粪车了吗？假如漏气，就会造成吸污泵工作的时候只能吸空气，吸不了大粪了。二、真空吸粪车的粪灌中需要安装全自动防溢阀，防止真空吸粪车在工作的时候吸粪太满，导致污水被吸入真空吸污泵，损坏整个系统。三、真空吸粪车的新真空吸污泵使用时，需要先加入机械油润滑,减少磨损,延长真空吸污泵的使用寿命。加什么样的机械油需要根据当时的地区与温度。通常地区加N32号机械油，严寒地区加入32号冷冻机油。四、真空吸粪车安装前用配套的支架,抱箍等将吸污泵泵安装在专用的吸粪车地盘大梁下,吸污泵的位置由取力器输出轴轴心线确定,在与专用的吸粪车地盘大梁的部件不妨碍的状况下尽可能靠近取力器与大梁。泵轴与取力器输出轴的连接倾斜角度不得大于7度。吸气口系统管路严禁泄漏，否则影响真空吸粪车的真空度，排气管也应无泄漏以免真空油流出来。由于吸污泵是油封泵，正常动转时务必保证有足够的机械油，机油起密封间隙与润滑作用。但泵内的油也会因排气时被带出泵外，因此务必在排气口加装一级、二级油气分离器使油气充分分离，油回收再供泵使用，气排入大气，使泵运转平稳达到无污染,同时节能。关于销售网络与售后服务苦海西藏湖南广东内戴古夏 河北天津%W西飞东盛呼江苏裆游北安板上海海南湖1次呈力专用汽车一直致力于开拓国内、国际市场，其产品在中国国内东北三省、华北及长江南北等广大地区都倍受欢迎，享有很高声誉，在国内环卫绿化专用车市场占有率第一，而且远销泰国、刚果、印度、马来西亚等周边多个亚太国家及地区。售后服务方针专业服务，质量为本；科学管理，持续改进；信守合同，顾客满意。质量目标贯彻GB/T9001-2015标准，建立保持并持续改进质量管理体系；整车一次交检合格率92%,三年内每年递增1%以上；整车出厂合格率100%；顾客满意度90%,三年内每年递增1%以上。质量承诺公司对产品100%负责；诚信售车，用心做车，服务让顾客100%满意。质保范围一、培训人员：1、由我厂安排高级工程师组织集体培训，学习理论及进行实际操作；2、通过理论学习与实际操作后达到厂方技术要求；第一、掌握专用车的基本理论.性能与功能；第二、按程序能熟练的操作；第三、能排除通常技术故障。二、维修分支机构.地点.技术力量.联系方式：1、分支机构："东风二汽技术服务站”；2、地点：所在省.地.市.县均有；3、技术力量：按二汽统一要求达到“工程师”等级的。三、免费维修方案与期限1、跟踪服务时间：终身；2、在交客户使用之日起，在正常使用范围内，行驶30000公里内或者一年内免费修理（不包含易损件与电器部分），超过一年，只收取零件费；3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员；4、每年防汛期间按排工程技术人员定期或者不定期走访做到有故障及时排除，无故障积极预防。四、免费期后配件供应价格方式1、方式：在所在地二汽东风技术服务站统一供货,根据用户要求由厂方直接发货；2、配件只收工本费,不加其他费用。五、产品底盘故障，请按底盘厂家在就近服务站维修。程力深知您的责任与需求UJi质量安全程力汽车的系列专用车数卜年来一直占领着国内很大的市场，近年来，程力汽车在国内外市场上取得r非凡的成就，特别是程力公司在随州南郊开发区投资兴建新的大规模的厂房后，随州南郊开发区以“程力汽车工业园"命名，程力汽车成为华中地区专用汽车的一颗璀璨的明珠.校车的安全装的：1.2H品牌与进展我们的,服务宗旨是：以质量求生存、信誉是保证。诚信待人，灵活经营、高质低价，讲究效率。程力公司承诺：凡属本公司生产销售的产品，底盘部分，全国服务站均可联保，专用部分三包服务一年，皆后服务四十八小时到位处理，终身负贡维修并提供终身免费技术服务,1»产品介绍程力汽车公司位于炎帝神农故里，编钟古乐之乡，改装汽车名城一湖北省随州市：距省会武汉市186公里，距宜昌三峡330公里，公路、铁路交通十分便利。程力汽车公司总经理程阿罗”热忱欢迎各位新、老朋友患顾，并期待着您的光临。同时，我公司可凭贵单位的责任传真，或者预付部分车款后，优惠办理送车业务：到我公司提车，我公司为您代办全套行车手续。
