房屋墙壁单侧支模安全专项施工方案.docx

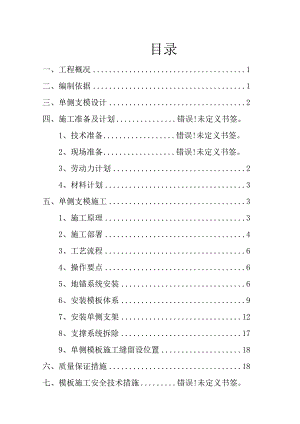

目录一、工程概况1二、编制依据1三、单侧支模设计2四、施工准备及计划错误!未定义书签。1、技术准备错误!未定义书签。2、现场准备错误!未定义书签。3、劳动力计划24、材料计划3五、单侧支模施工31、施工原理32、施工部署43、工艺流程64、操作要点65、地锚系统安装66、安装模板体系97、安装单侧支架128、支撑系统拆除179、单侧模板施工缝留设位置18六、质量保证措施18七、模板施工安全技术措施错误!未定义书签。八、文明、环保施工措施错误!未定义书签。九、应急救援预案23十、计算书及附图301、面板、木梁、背楞验算302、单侧支架计算书34一、工程概况本工程结构形式为框架结构，抗震按七度三级设防，工程最大跨度为9.6Mo基础采用预制管桩基础，桩径中400,预计桩长17m,单桩承载力100oKN,极限承载力1700KN.承台厚单桩台为Oo9M,两桩台为1。IOnI,三桩台为LOo明四桩台为1。Oonb五桩台为0.80m,采用C30o框架柱截面形为方形柱,最大截面为BxH=600*600混凝土强度等级为C25梁板碎强度也为C25o二、编制依据编号类别名称编号1国家标准混凝土结构工程施工质量验收规范GB50204-20152行业标准建筑施工安全检查标准JGJ59-20113建筑工程大模板技术规程JGJ74-20034建筑施工模板安全技术规范JGJ162-20085建筑施工高处作业安全技术规程JGJ80-91地方标准6其他XX项目施工组织设计7XX项目施工图纸8建筑施工手册第五版9钢结构设计手册三、单侧支模设计本工程基本单元的模板.66m*4.65m;3.66m*5.87m;3.66*7.65m三种规格。面板采用18mm厚多层板，竖肋为200×80X27木工字梁，木工字梁水平间距为26OnIn1。横肋采用双12#槽钢，横背楞最大间距1200mmo在单块模板中，多层板与竖肋（木工字梁）采用钉子衔接，竖肋与横肋（双槽钢背楞）采用衔接爪衔接，在竖肋上两侧对称设置吊钩。两块模板之间采用芯带衔接，用芯带销插紧，保证模板的整体性，使模板受力合理、可靠。单侧支架水平间距均设置80Onlm一道，一切支架安装好后需用钢管中止衔接，模板基本单元L=3660m,HM500+1000+2000,木梁间采用木梁衔接板衔接。四、施工准备及方案1、技术准备（1）组织项目部管理人员、劳务队管理人员熟习图纸，了解设计企图，学习技术规范、标准、工艺流程，核对建筑和结构及土建与设备安装专业图纸之间的尺寸能否分歧。明白留意事项、质量目的等,增强每一位操作人员质量义务感，并对操作人员中止细致的施工方案交底战争安技术交底，做好记载。2、现场准备认真熟习现场的天文位置、工地条件、供水供电状况，以及出入口位置，认真布置贮存物料和施工用的工作面，修建暂时设备，平整场地，使之满足现场施工的恳求。架设动力和照明线路，接通施工用水管路，肯定材料、设备和土方运输线路。3、劳动力计划序号工种劳动力需求（人）1钢筋工2木工3混凝土工4辅工4、材料计划序号材料数量1埋件218mm多层板3200X80X27木工字梁412#槽钢5模板支架五、单侧支模施工1、施工原理单侧支架是用槽钢和衔接件制造的一个三角形支架，它经过三角形的直角平面抵抗模板。当混凝土接触到模板面板时，侧压力也作用于模板。模板遭到向后推力。而三角形架体平面在压制着模板，因架体下端直角部位有埋件系统固定使架体不能后移。随着混凝土高度增加，模板受力上移，因模板已固定不能后移，就会产生一个向后的侧压力，传送于三角形架体的支撑，受力于空中。因而得出结论，主要受力点为埋入底板混凝土的45°角的埋件系统。混凝土的侧压力及模板的向上力均由埋件系统抵消。2、施工部署2.1Tl塔楼、T2塔楼及Tl塔楼、T2塔楼之间的东南角裙房,!此次地下室夕产她尸S围示意目C施工段A施工段D施工段地下室外墙均为WQl,B5-B4层外墙厚度为1200mm,B3-B2层外墙厚度为IooOnInbBl层外墙厚度为800mm。地下室外墙上共计4根构造柱，QGZl和QGZ4各2根。QGZl为矩形柱，B5-B4层截面尺寸为1200X1200mm,B3-B2层截面尺寸为1000X1000mm,Bl层截面尺寸为800X800mm;QGZ4为异型柱，B5-B4层截面尺寸为1200X1200mm,B3-B2层截面尺寸为1000X1000mm,Bl层截面尺寸为800X80Onlrn。该区域地下室外墙施工分为3个区域:Tl塔楼、T2塔楼和裙房。根据后浇带分为4个施工段，分别为A、B、C、D五个施工段，A、B两个施工段基本保持同步施工，C、D两个施工段基本保持同时施工。A、D施工段内地下室外墙共6层，层高如下所示:层号结构标高尺高B5-32.9004.500B4-28.4005.575B3-22.8254.100B3M-18.7254.075B2-14.6507.025Bl-7.6257.550IF-0.075B、C段地下室外墙共7层，层高如下所示:层号结构标高层高B5-32.9004.500B4-28.4005.575B3-22.8254.100B3M-18.7254.075B2-14.6503.525B2M-11.1253.500Bl-7.6257.550IF-0.0753、工艺流程基坑腰梁之间空隙施工f地下室外墙防水施工f埋设地脚螺栓f安装模板体系f按设计间距吊放单侧支架，并进行加固一浇筑混凝土f拆除支撑体系。4、操作要点4.1基坑腰梁之间空隙施工为提供外墙防水施工操作面，采用将基坑护壁两根腰梁之间空隙用混凝土进行填充，使基坑护壁形成一个平面，腰梁之间采用C20混凝土进行填充。5、地锚系统安装地锚系统主要由埋件杆、连接螺母、螺母垫片、外连杆、蝶形螺母组成。地锚系统节点详图本工程埋件杆为三级25螺纹钢，端头车丝成20直径，分为两种预埋形态，一种用于基础底板预埋，另一种用于楼板预埋。A、基础底板预埋：加工尺寸如下所示：-feu B、楼板预埋：加工尺寸如下所示:地锚钢筋锚入楼板形式如下：外墙内表面D20地脚螺栓250地锚钢筋在楼板或基础浇筑混凝土前预埋。层高3.0-4.5米预埋件间距350mm,高4.5-6米预埋件间距300mm,层高6-7.5米预埋件间距250mm,具体情况如下表：J下室靴伎架预埋件睚布置表T1“T2IAEB三B5层0.35m4.50m0.35m4.50m0.35m4.50m0.35m4.50mB4层0.30m0.30m5.575rn5.575rn-0.30m0.30m5.575rh!5.575rTrIB3层0.35m0.35m4.10mj4.10m0.35m0.35m4.10mj4.10mB3大层0.35m0.35m4.075mJ4.075r0.35m0.35m4.075mJ4.075riB2展0.25m0.35m7.025m3.525rn0.25m0.35m7.025m3.525mB2关层0.35m3.5m0.35m3.5mBI墟0.25m0.25m7.55m7.55m0.25m0.25m7.55m7.55m预埋时严格按规定数量预埋，并确保放线后设埋件基本在同一直线上。地脚钢筋应焊接在底板或楼板钢筋上，在两层横筋相交处都要点焊，防止地脚钢筋跑位。地脚钢筋预埋时，应保证车丝部分全部裸露在混凝土外面，地脚钢筋预埋前应对螺纹采取保护措施，用塑料布包裹并绑牢。本工程基本单元的模板宽3.66m*4.65m;3.66m*5.87m;3.66*7.65m三种规格。面板采用18mm厚多层板，竖肋为200X80X27木工字梁，横肋采用双12#槽钢;木工字梁程度间距为260mm,横背楞最大间距1200mm；在单块模板中，多层板与竖肋（木工字梁）采用钉子衔接，竖肋与横肋（双槽钢背楞）采用衔接爪衔接，在竖肋上两侧对称设置吊钩。两块模板之间采用芯带衔接，用芯带销插紧，保证模板的整体性，使模板受力合理、牢靠。模板拼装流程：放置背楞一木梁组装分多层板上弹线下料一铺面板f弹线铺木梁竖肋上槽钢背楞和吊钩f钉端头木方f模板吊升靠在堆放架上。B、节点做法a、模板槽钢的连接木梁模板通过芯带进行连接，并用芯带销固定，是模板之间拼缝严密不错台。两块大模板之间直接对接时，采用拼缝一的做法；当模板与模板之间相差20Omnl以内，则需增加拼缝模板，用芯带压住拼缝模板.拼缝一拼缝二b、模板接高及吊钩节点两根木梁端头都开两个022孔，用两块钢板通过M20螺栓夹紧木梁腹板进行连接。c、阳角连接节点阳角处模板通过45度的斜拉杆连接，角部合成企口形式，因为斜拉杆为45度方向受力，能有效保证角部不开模、不漏浆。（如下图）d、阴角连接节点阴角处模板通过定型角模连接，角模和直墙模板用直芯带连接。可以保证接口处的严密、不开模、不漏浆。（如下图）木工字累7、安装单侧支架本工程配置5类支架，支架高为3.6m÷0.5m=4.1m；3.6m+l.6m=5.2m；3.6m÷l.6m÷0.5m=5.7m；3.6m+3.2m+0.5m=7.3m0A、单侧支架构造本工程具体构造图如下图所示：O9CO9B2A单侧模板剖面图B2A夹层单侧模板剖面图标准节H=3600加高节H=1600+1600B11三S!MB、模板背楞与单侧支架连接模板背楞与单侧支架采用专用扣件进行连接，如下图所示:C、单侧支架布置单侧支架水平间距均设置800mm一道，所有支架安装好后需用钢管进行连接，模板基本单元L=3660mm,H=4500+1000÷2000,木梁间采用木梁连接板连接。标准单元示意图T2塔楼后浇带范围内布置图D、本工程模板部分采用大模板，由于部分边墙塔吊覆盖不全,支撑部分采用移动单侧支架，支架配置如下图：8、支撑系统拆除松支架f用橇棍在模板下部的一端，将模板松动一将模板推离墙的芯带及插锚松械机折除埋脩统的周转船,侬次后移单就机A、外墙碎浇筑完24小时后，先松动支架后支座，后松动埋件部分。B、彻底拆除埋件部分，并分类码放保存好。C、吊走单侧支架，模板继续贴靠在墙面上，临时用钢管撑上。D、碎浇筑完48小时后，拆模板。E、碎拆模后应加强保温措施。9、单侧模板施工缝留设位置本次单侧模板施工缝留设在楼板下，为保证施工缝范围内设置止水钢板达到止水效果，项目部采用4X500厚钢板，梁口位置设置快意收口网预留梁窝。400*800mr11OftIO三六、质量保证措施1、质量标准，模板安装的允许偏差参见下表:项目允许偏差（M）检验方法轴战位置4尺量检查截面内部尺寸±2尺量检查层爵垂直度全?5九3线险及尺量检查全高5由5线坠及尺量检查相邻模板板面高低型2平尺及塞尺量检查表面平整度<4Ulr内上口拉直线尺用检查下口按模板定位线为基准检杳2、检查、验收1）模板必需具有足够的强度、刚度和稳定性，其支撑局部应有足够的支撑面积。（2）模板外表清算洁净并平均涂刷脱模剂。（3）接缝不漏浆，严禁脱模剂沾污钢筋，污染混凝土接茬处。（4）为增强质量控制，关键环节增强预检。（5）墙模板应100%检查验收。1）专项方案实施前，由方案编制人员和项目技术担任人向项目作业面义务工长和劳务队伍管理人员、项目专职安全人员和班组长进行专项方案交底；2）实施前，由项目丈量员中止放线，搭设典范，在项目作业面义务工长、质检员和方案编制人员验收经过后，在大范围中止搭设;3）在模板搭设终了后，由项目担任人组织监理单位和项目部验收，参与人员包括：专业监理工程师、总监理工程师、项目技术担任人、专项方案编制人、作业面义务工长和专职安全员中止验收，验收经过后，经项目技术担任人和总监理工程师签字认可，方可中止下一道工序。七、模板施工平安技术措施1.模板安装的平安、技术措施（1）模板应根据运用部位加以编号，分型号布置暂时堆放场地，根据工艺恳求依次第中止模板安装就位。（2）操作人员必需持有特种作业操作证方可上岗，特殊工种必需持有特种作业操作证方可上岗。操作人员进场后、施工前必需做好入场安全教育，经过项目安全考核合格，并办理好平安卡后，方可上L-U冈。（4）作业人员必需保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用品不得上架子。2 .模板撤除的安全、技术措施1)拆模时应根据结构或构件情况，思索撤除部位撤除的先后次第，在保证安全的前提下施工作业，拆模宜布置原支模人员撤除为宜。2)拆模时侧边不能有人，拆模区应设警戒线，以防有人误入被砸伤。撤除模板时，操作人员和指挥必需站在安全可靠的中央，防止不测伤人。3)模板撤除前应对撤除人员中止技术交底，并做好交底书面手续。在撤除模板过程中，如发现混凝土有影响结构安全的质量问题,应暂停撤除。经过处置后，方可继续撤除。3 .模板施工安全操作要点(1)混凝土浇筑作业开端前应再次对模板支架中止全面检查，合格前方能浇筑混凝土。浇筑混凝土时，模板支撑四周拉警戒线，任何人员不得进入模板下部。现场作业人员必需戴安全帽、系下颌带;酒后严禁作业，操作现场严禁吸烟。(2)人员应由基坑梯子处上下基坑，不得随意跳下和往下扔东西。电开工具必需做到一机一闸一保险，作业前检查其工作性能。(3)振捣棒必需配备两人，一人引线，一人振捣，作业人员应穿好绝缘鞋，戴好绝缘手套。作业时应留意基坑情况，如有异常应疾速撤离。4 .混凝土浇筑操作要点(1)墙浇筑应均匀分层浇筑，分层厚度不得大于500mm,各次浇筑的接触面应凿毛处置，施工时应先在接触面铺20mm厚的同等级水泥砂浆。(2)混凝土浇筑面应及时中止二次抹压处置，有效防止混凝土表面产生收缩裂痕。混凝土找平后应用机械或木抹子抹压一遍；混凝土初凝前再中止一次抹压，可暂时用塑料薄膜掩盖。必要时在混凝土终凝前12h再中止多次抹压，随压随用塑料薄膜掩盖严实，浇水养护。八、文化、环保施工措施1 .文化施工保证措施（1）法律、法规教育1）对每个施工人员中止相关的法律、法规教育，使他们都懂法、依法、遵守当地的规章制度。2）根据文化施工现场的有关恳求组织施工，并依据创建卫生城的恳求组织生活区的管理。员工言语文化，无打架斗殴现象，工作日不准饮酒。3）全员必需据守工作岗位，不允许串岗，因故离岗时必需向现场担任人请假，施工时员工必需肉体饱满，不允许带思想心情上岗，有不良肉体状态者，严禁高空作业。任何施工人员出入施工现场，必需佩带有效身份标志，未经有关部门批准，不得私自带入外人到工地参观、拍照。（2）进现场前的培训1）由技术人员讲解相关的标准规范、施工工艺规范，使每个施工人员都必需熟知图纸，了解本工程产品的种类、规格、技术难点、质量关键部位，及各工种的特殊性和相互关系和操作规程。3）由技术人员向一切施工人员交底。（3）现场材料接纳与管理D材料发至现场，由现场材料管理员担任认真清点、签收。发运单留壹份以备待查。一切材料分种类、规格、上料架或靠房间四周摆放划一，以便于发放运用。型材必需用木方均匀垫平，使型材底与空中有50TOomnI高，存放靠墙处要加软衬垫，并应有防雨、防晒遮盖布。2)现场材料堆放划一、标识清楚。做到暂时设备齐全、布置合理、场地干净，不允许私自将施工现场的物资带收工地。如图纸变卦或其它情况，所产生的一切剩余材料必需及时，全部完好的返回公司，违者重罚。(4)现场施工文化管理措施1)设专职质量检验员、现场技术员，安装实行三检制，即“自检、互检、抽检”，每一单项作业后要中止三次复查，并做好记载。2)分项、分层、分部位中止自检质量评定，做好记载，报请监理及时复检，将签字妥善保管，以备验收时用。3)严厉按照施工工艺规程安装，不蛮干，安装质量包干到人或组并做好交底记载，以备待查。做到暂时设备齐全、布置合理、场地干净。2 .环境维护措施(1)日间标志和晚间正告灯假若工程的工序与临近的交通之正常运作有抵触的话，项目部将保证为工程加上契合本工程规范和当地的规则标志。项目部将提供必要的标志和栏栅，并保证一切的标志和灯号坚持竖立以使左近的人员在任何的时间下可以清楚地看见。(2)消防设备在施工期间，项目部将按需求配备灭火器，沙桶和其它有效的消防设备。按临水方案设置消防管和消防栓。(3)暂时照明及供电一切暂时电力装置应正确地安装和接驳地线，使其契合安全条例。一切作暂时照明和供电用的插头、插驳、变压器、暂时开关和保险丝等，应经得起损耗并宜于室外用途和防水。(4)围板、围栏和指示牌按中建二局施工现场设备与安全防护标准化图集(2012版)设置警示牌、警示标语及临边防护。(5)对临近居民的干扰项目部将留意施工现场的位置，以及它和现有房地产之间的距离。并恰当地布置施工作业计划，以减少或根绝给临近居民带来的噪音或任何其它的干扰及不便。项目部运用的一切机械设备的操作及维修均以发出最少烟雾及嗓音的准绳，并用消音器、减音器、吸音装置以抵达降低污染的目的。(6)材料及机械的维护项目部将在工作时间及非工作时间于现场保管足够数目的人员，以维护工程、材料、设备、施工机械等不受损坏或被盗并提供足够的看守和照明以保证施工的安全直至上述工程的移交工序完成为止。九、应急救援预案1.安全生产管理及安全事故应急处置领导机构：为了加强安全生产工作的领导，提高处置重大安全事故的工作效率，增强应急抢险过程中的协调和管理力度，塔吊安装期间成立安全事故应急救援小组，小组成员如下：组长：副组长：成员：职务姓名电话职务姓名电话组长副组长副组长副组长组员组员组员组员2.职责组长负责总协调，担任应急救援总指挥。副组长负责现场指挥，了解掌握塔吊及机械运转情况、组织现场抢救工作。组员负责现场保护，设立警戒线，维护秩序，疏散人员。组员负责同志设备单位组织抢救，召集抢救人员，及时安全排除险情。组员负责安排救援车辆进出场，规划救援车辆进出场路线。3 .现场项目部应急救援小组应备的资源：通讯设备，包括固定电话、移动电话、近距离对进设备等。急救设备，护送受伤人员关院车辆。抢修设备，工程车辆、登高设备、维修工具、备用品等。消防器材，灭火器。防护用品，包括防护服、安全带、防护帽、防眼镜、手套、配备急救药箱和担架,药箱配足各种急救药品。应急资金，由财务部筹款，以防急用。4 .危险源识别分析危险源清单序号作业活动危险源可能导致的事故风险级别计划控制措施(af)备注1模板工程支撑系统无设计计算架体倾覆公司级abe2支撑系统不符合设计要求架体倾覆公司级be3支撑模板的立柱材料不符合要求be4大模板存放无防倾倒措施模板倾覆公司级be5拆除区域无警示线或无监护人物体打击项目级be6垂直作业上下作业无隔离防护措施人员坠落项目级abe7模板朝天钉未及时清除人员伤害项目级Be8碎未达到强度提前拆模模板倾覆公司级ae9支拆模板未进行安全交底物体打击项目级C10模板支撑体系未验收架体倾覆公司级be注：控制措施中，a为制定目标、指标及管理方案：b为制定管理程序：C为培训与教育;D为应急预案与响应；e为加强现场监督检查；f为保持现有措施1.本工程可能出现的事故及救援措施。（1）机械伤害事故D发作机械伤害事故应立刻切断动力、电源，首先抢救伤员，察看伤员的伤害状况，如手前臂、小腿及下位置出血，应选用橡胶带或布带或止血砂布等停止绑扎止血。2）伤员发作休克，应先处置休克，遇呼吸、心跳中止者，应立刻停止人工呼吸、胸处心脏挤压。处于休克状态的伤员要让其安静、保暖、平卧、少动，并将下肢抬高约20度左右，尽快送医院停止抢救治疗。3）呈现颅脑损伤，必需坚持呼吸道畅通。昏迷者应坚持平卧，面部转向一侧，以防舌根下坠或分泌物、呕吐物吸入，发作喉道阻塞。有骨折者，应初步固定后再挪动。遇有凹陷骨折及严重的脑损伤病症呈现，创伤处用消毒的纱布或清洁布条等掩盖伤口，用绷带或布条包扎后，及时送临近的医院治疗。4）发现脊椎受伤者，创伤处用消毒的砂布后清洁布等掩盖伤口，用绷带或布条包扎。挪动时，将伤者平卧放在帆布担架或硬板上，以免受伤者的脊椎移位、断裂形成截瘫，招致死亡。抢救脊椎受伤者，挪动过程中，严禁只搬运伤者的两肩与两腿或单肩背运。5）发现伤者手足骨折，不要自觉挪动伤者，应在骨折部位用夹板把受伤部位夹紧固定，使断端不再挪动或刺上肌肉、神经或血管。固定办法：以固定断肢和关节为准绳，可因地制宜，用木板、竹板等，在无资料的状况下将所断下肢固定在身侧，下肢与体侧下肢缚在一同。6）假如是创伤性出血的伤员，应疾速包扎止血，使伤者坚持在头低脚高的姿态，为伤员保暖。7）用最快的交通工具或其它措施，及时把伤者送往临近医院抢救，运送伤者时尽量避免平稳。同时亲密留意伤者的呼吸、脉搏、血压及伤口的状况。8）假如发现机械伤害事故，必需立刻按规则程序上报有关各级主管部门请示救援，并维护现场，设置风险区域，专人监护，拍摄事故现场照片。（2）高空坠落事故在高空构件上作业时，常有坠落风险，也包括工具掉下来的伤害，这种事故可能给人致使命的伤害。离空中高度愈高，遭到的冲击也愈大，伤害的水平也愈严重。可能发作骨折，严重出血，断肢（指、趾），骨髓损伤等。（3）触电事故1）触电急救的要点是动作疾速，救护得法，切不可惊惶失措，一筹莫展。要惯切“疾速、就地、正确、坚持”的触电急救八字方针。发现有人触电，首先要尽快使触电者脱离电源。然后依据触电者的详细病症停止对症施救。2）脱离电源的根本办法有： .将出事左近电源开关刀拉掉、或将电源插头拔掉，以切断电源。 .用枯燥的绝缘木棒、竹竿等物将电源线从触电者身上拨离或者将触电者拨离电源。 .必要时可用绝缘工具（如有绝缘柄的电工钳、木柄斧头以及锄头）切断电源线。 .救护人可带上手套或上包缠枯燥的衣服、围巾、帽子等绝缘物品拉拽触电者，使之脱离电源。 .假如触电者由于痉挛手指紧握导线缠绕在身上，救护人可先用枯燥的木板塞进触电者身下使其与地绝缘来隔断入地电流，然后再采取其它方法把电源切断。 .假如触电者触及断落在地上的带电高压导线，且尚未确证线路无电之前，救护人员不可进入断线区域而应疾速将其带至8-10米以外立刻开端触电急救。只要确认线路曾经无电，才可在触电者分开触电导线后就地急救。 ）在使触电者脱离电源时应留意的事项： .未采取施前，救护人不得直接触及触电者的皮肤和湿润的衣服。 .严禁救护人用手推、拉和触摸触电者，救护人不得采用金属或其它绝缘性能差的物体（如湿润木棒、布带等）作为救护工具。 .在拉拽触电拽脱离电源的过程中，救护人宜用单手操作，这样对救护人比拟平安。 .当触电者位于高位时，应采取措施预防触电者在脱离电源后坠地摔伤或摔死（电击二次伤害）。.夜间发作触电时，应思索切断电源后的暂时照明问题，以利救护。4）触电者未失去知觉的救护措施：应让触电者在比拟枯燥、通风、暖和的中央静卧休息，并派人紧密察看，同时请医生前来或送往医院就诊。5）触电者已失去知觉但尚有心跳和呼吸的抢救：应使其温馨的平卧着，解开衣服以利呼吸，周围不要围人，坚持空气流通，还应留意保暖，同时应立刻请医生前来或送往医院诊治。若发现触电者呼吸艰难或心跳失常，应立刻实施人工呼吸及胸处心脏挤压。6）对“假死”者的急救措施：当断定触电者呼吸和心跳中止时，应立刻按心肺复苏法就地抢救。办法如下：.通畅气道。第一，肃清口中异物。使触电者仰面躺在平硬的中央，疾速解开领扣、围巾、紧身衣和裤带，如发现触电者口内有食物、假牙、血污物，可将其身体及头部同时侧转，疾速用一只手指或两只手指穿插从伤者嘴边插入，从口中取出异物，操作时，救护人用一只手放在触电者前额，另一只手的手指将其须颌骨向上抬起，两手协同将头部推向后仰，舌根自然张开气道即可畅通，为使触电者头部后仰，可于其颈部下方垫适量厚的物品，但严禁用枕头号物品垫在触电者头下。.对口（鼻）人工呼吸。使伤者仰卧，松解衣扣和腰带，肃清伤者腔内唾液、呕吐物、血块、泥土等，坚持呼吸道畅通。救护人员一手将伤者后颈托起，使其头尽量后仰，另一只手捏住伤者的鼻孔,深吸一口吻，对准伤者的口用力吹气，然后立刻闭上伤者的口，同时松开担鼻孔的手，吹气量要适中，次数以每分钟1618次为宜。.胸处心脏挤压，将伤者仰卧在地上或硬木板上，救护人员跪或站于伤者一侧，面对伤者，将右手掌置于伤者胸骨下端及剑突部,左手置于右手之上，以上身的重量用力把胸骨下端向后压向脊柱，随后将伎俩放松，每分钟压6080次。在停止胸处心脏按压时，宜将伤者头放低以利静脉血回流，如伤者同时伴有呼吸中止，在停止胸外心脏按压时，还应停止人工呼吸，普通做四次胸外心脏按压，做一次人工呼吸。5 .事故发作后的报告(1)当事故发作后，应及时按规则向有打开级主管部门报告，及恳求救援。(2)现场有关人员应立刻报告现场担任人及事故应急救援组组长，救援组长指挥对伤员立刻组织抢救，采取有效措施避免事故扩展和维护现场。(3)依照有关规则，立刻报告项目部平安管理部门和本公司平安消费担任人。除以上所述平安应急救援措施外，如有不尽之处，还应参照项目部的平安事故应急救援预案执行。6 .应急路线选择项目靠近XX医院，规划送往医院行车路线。医疗急救：应急医院电话或120火险报警：119紧急报警：110电话查询台：114十、计算书及附图1、面板、木梁、背楞验算1.l侧压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。侧压力达到最大值的浇筑高度称为混凝土的有效压头。通过理论和实践，可按下列二式计算，并取其最小值：F=O必JoN"?F/H式中F新浇筑混凝土对模板的最大侧压力（KNm2）c混凝土的重力密度（kNm3）取25kNm3t新浇混凝土的初凝时间（h）,取6小时V混凝土的浇灌速度（mh）;mlmhH混凝土侧压力计算位置处至新浇混凝土顶面的最高高度（m）;取7.4mB1外加剂影响修正系数，不掺外加剂时取1.0；B2混凝土塌落度影响系数，当塌落度小于30mm时，取0.85；5090Inm时,取1；IlO-150mm时,取02。本次计算取1.2。F=O.22ZcroAAV1/2=0.22×25×6×1.0×1.0×（1.2）1/2=36.15kNm2FfH=25×7.4=185kN/m2取二者中的较小值，F=36.15N/m2作为模板侧压力的标准值，并考虑倾倒混凝土产生的水平载荷标准值4kN/m2,分别取荷载分项系数1.2和1.4,则作用于模板的总荷载设计值为：q=36.15×1.2+4×l.4=48.98kNm2本次计算的总荷载设计值为50kN/m2模板高度为7.65m,浇筑高度为7.4m,面板采用18mm竹胶板；竖向背楞采用木工字梁，最大间距为30Omnb水平背楞采用双12号槽钢背楞；1.2 面板验算将面板视为支撑在木工字梁上的三跨连续梁计算，面板长度取板长244Omn1,板宽度b=1000m,面板为18三厚竹胶板,木工字梁间距为/=300mmO1.3 .1强度验算面板最大弯矩：MmaX=1/10=（50X300×300）/10=0.45×106Nmm面板的截面系数：w=bh26=6×1000×182=5.4×104mm3应力：b=MmaW=O.45X106/5.4X104=8.3mm2力=13Nmm2故满足要求其中：人-竹胶板抗弯强度设计值，取（13）Nmm2（大于木材）E-弹性模量，竹胶板取值9.5X103Nmm21.2.2挠度验算挠度验算采用标准荷载，同时不考虑振动荷载的作用，则q2=47.8kNm模板挠度由式g=37150以=36.15X3004/（150×9.5×1000×48.6×104）=0.42mm<=300/400=0.75mm故满足要求面板截面惯性矩：I=bh312二100oXl83/12=48.6X104mm41.4 木工字梁验算木工字梁截面尺寸为200x80x40,作为竖肋支承在横向背楞上，可作为支承在横向背楞上的连续梁计算，其跨距等于横向背楞的间距最大为L=100Ommo木工字梁上的荷载为：%"q'=50×0.3=15NmmF-混凝土的侧压力'木工字梁之间的水平距离E-弹性模量，木梁取8.5X103Nmm2力-木梁抗弯强度设计值，取13Nmm21.4.1 强度验算Mma=<7,L2最大弯矩1°=0.1×15×10002=1.5×106Nmm木工字梁截面系数：W=靠BH3-（8-b）hi=×80X2OO3-（80-3）l203=46.1×IO4W应力：b=VBaX=L5X10646.1×IO4=3.25N/三2<=13Nmm2满足要求木工字梁截面惯性矩:/='忸”3-(8-*80×2003-(80-30>3=46.IxIO6mm41.4.2 挠度验算：悬臂部分挠度：=%/；SEI/=15×3004/(8×8.5×103×46.1×106)=0.04mm<=300/400=0.75mm跨中部分挠度=324×(5-2422)/384£/=15×10004X(5-24X0.32)/(384×8.5×103×46.1X106)=0.28mm<=2.5mm-容许挠度，M=lOO三人-悬臂部分长度与跨中部分长度之比，=zz2=300/1000=0.31.5 槽钢背楞验算槽钢背楞为双12#,背对背间距为50mm,作为主背楞支承在单侧支架上，可作为支承在支架上的连续梁计算，其跨距等于单侧支架的间距最大为L=800mmo双槽钢上的荷载为：/=q=50×0.8=40NmoE-弹性模量,钢材取2.1X105Nmm2力-钢材抗弯强度设计值，Q235取215Nmm21.5.1 强度验算M=-qj)最大弯矩max10=0.1×40×8002=2.56×106Nmm双12#槽钢截面系数：W=57.7×2=115.4xl03mm3应力：=F=2.56×106/115.4×IO3=22.l&V/三2<=215Nmm2满足要求双槽钢截面惯性矩：1=692×104mm41.5.2 挠度验算悬臂部分挠度：=q4l"/SEI/=50.O×4004/(8×2.1X1O5×692X104)=0.1lmm<=0.75mm跨中部分挠度。=q4l2i×(5-242)/384E/=50.0×8004×(5-24×0.432)/(384×2.1X105X6.92X106)=0.02mm<=2mm-容许挠度，3=L400,L=80Omm入-悬臂部分长度与跨中部分长度之比，九Th面板、木梁和背楞的组合挠度为w=0.42+0.28+0.11=0.81mm<3mm满足施工对模板质量的要求。2、单侧支架计算书2.1 支架受力计算分析支架受力情况：单侧支架主要承受混凝土侧压力，取混凝土最大浇筑高度为7.4m,侧压力取为F=50.OkN/点，有效压头h=F小，h=2.Omo3884单侧支架按间距80Omnl布置。1 .1.1分析支架受力情况：取。点的力矩为0,则:3884×R=FlX(2000/3+5400)÷F2×(5400/2)R=212.6N其中：Fl=O.5×2.0×0.8×50.0=40.OKNF2=l.0×5.4×0.8×50.0=216KN2 .1.2支架侧面的合力为:F合=F1+F2=40+216=256KN(F总)2=(F合)2+(R)2=2562+212.62F总二332.8KN则与合力与地面角度为：=39.70由F总分解成两个互为垂直的力，其中一个与地面成45度，大小为：T45o=F总cos(45°-39.70)=334.2KNT45o共有8/2.5个埋件承担，其中单个埋件最大拉力为：F=T45o/(8/2.5)=104.4KN2. 2埋件强度验算预埋件为11级螺纹钢d=25m,埋件最小有效截面积为：=3.14×102=314mm2轴心受拉应力强度：。=F/A=104.4X103/314=332MPa<f=335MPa符合要求2.3埋件锚固强度验算对于弯钩螺栓，其锚固强度的计算，只考虑埋入碎的螺栓表面与碎的粘结力，不考虑螺栓端部的弯钩在砂基础内的锚固作用。锚固强度：F锚二dhTb=3.14x25x850x3.5二233.5kN>F=104.4KN符合要求其中：F锚-锚固力，作用于地脚
