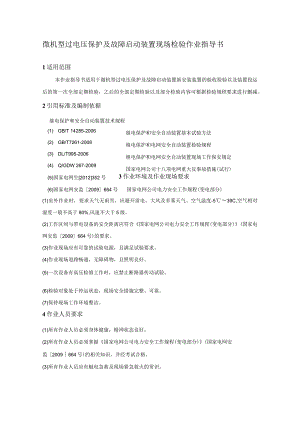

微机型过电压保护及故障启动装置现场检验作业指导书.docx

(1) GB/T 14285-2006(2) GB/T7261-2008(3) DL/T995-2006(4) Q/GDW 267-2009(5)国家电网生2012352号(6)国家电网安监2009664号国家电网公司电力安全工作规程(变电部分)微机型过电压保护及故障启动装置现场检验作业指导书1适用范围本作业指导书适用于微机型过电压保护及故障启动装置新安装装置的验收检验以及装置投运后的第一次全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删减。2引用标准及编制依据继电保护和安全自动装置技术规程继电保护和安全自动装置基本试验方法继电保护和电网安全自动装置检验规程继电保护和电网安全自动装置现场工作保安规定国家电网公司十八项电网重大反事故措施(试行)3作业环境及作业现场要求(1)室外作业时，要求天气无雨雪，应避开雷电、大风及多雾天气。空气温度-539C,空气相对湿度一般不高于80%,风速不大于5级。(2)工作区间与带电设备的安全距离应符合国家电网公司电力安全工作规程(变电部分)(国家电网安监2009664号)的要求。(3)作业现场应有可靠的试验电源，且满足试验要求。(4)作业现场道路畅通，无障碍物，且照明良好。(5)一次设备有高压检修工作时，应禁止断路器传动试验。(6)检验对象处于停运状态，现场安全措施完整、可靠。(7)保持现场工作环境整洁。4作业人员要求(1)所有作业人员必须身体健康，精神状态良好。(2)所有作业人员必须掌握国家电网公司电力安全工作规程(变电部分)(国家电网安监2009664号)的相关知识，并经考试合格。(3)所有作业人员应有触电急救及现场紧急救火的常识。（4）本项检验工作需要作业人员2-3人。其中工作负责人1人,工作班成员1-2人。（5）工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。（6）工作班成员应由从事继电保护现场检验工作半年以上的人员担任。必须具备必要的继电保护知识，熟悉本作业指导书，能掌握有关试验设备、仪器仪表的使用。5作业前准备工作（1）开始作业前一天，准备好作业所需设备、仪器、仪表和工器具。主要仪器设备和工器具如表1所示。表I主要仪器设备和工具序号名称数量规格备注1继电保护测试仪1台微机型有效期内2兆欧表1只500V有效期内3数字万用表1只四位半有效期内4交流电流表1只0.2级，0.5A-5A有效期内5交流电压表1只0.2级，7.5V-120V有效期内6钳形相位表1只必要时携带7模拟断路器1台必要时携带8多用电源盘（带漏电保安器）1个220V/380V/10A9试验接线1套10安全帽若干11电工工具1套12绝缘胶带1卷13毛刷1把（2）开始作业前一天，准备好图纸及资料，且图纸及资料应符合现场实际情况。具体图纸、资料如表2所示。序号资料名称单位数量I与现场接线相符的二次设计图纸套12被检验保护装置的检验规程册13被检验保护装置的技术说明书、使用说明书册14本作业指导书册15有效的定值通知单份16现场工作记录表份17上次检验报告册1（3）工作负责人组织所有工作班成员学习本作业指导书，熟悉本作业危险点。工作班成员应了解工作范围、相关电网运行方式、一次设备和二次设备运行状况（如缺陷和异常情况）、与本作业有联系的运行设备以及需要与其它班组配合的工作，需要时准备好相应的工具和备件。（4）编制“继电保护安全措施票”。安全措施票应与实际相符，见附录11。（5）履行工作许可手续：1）根据现场作业时间和作业内容办理工作票；2）运行人员根据工作票执行安全措施；3）工作许可人会同工作负责人检查所做安全措施，应完备、无误，且工作许可人向工作负责人明示带电设备位置和注意事项，并在工作地点放“在此工作”标示牌；4）工作许可人和工作负责人在工作票上签字，办理工作许可手续。（6）工作票许可后，工作负责人应向工作班成员做好技术交底、安全交底及试验方案交底,包括作业内容、作业范围、安全注意事项、危险点分析及控制、试验方案等。（7）根据事先编制的“继电保护安全措施票”执行安全措施，执行安全措施必须做记录。6试验接线（1）试验装置的电源必须取自专用检修电源箱或专用试验电源屏，不允许用运行设备的电源作为检验用电源。（2）取自专用检修电源箱时，电源必须接至检修电源箱的相关电源接线端子，且在工作现场电源引入处配置有明显断开点的刀闸和漏电保安器。（3）在监护下专人负责接线，经第二人复查。（4）试验设备外壳应可靠接地.序号内容标准1检修电源接取位置检修电源必须接至专用检修电源箱或专用试验电源屏的相关电源接线端子，且在工作现场电源引入处配置有明显断开点的刀闸和漏电保安器。2接取电源时的注意事项接取电源前应先验电，用万用表确认电源电压等级和电源类型无误后，先接刀闸处，再接电源侧。在接取电源时由继电保护人员接取并专人监护、复查。7安全重点注意事项（1）严禁未履行工作许可手续即进入现场工作。（2）现场安全技术措施应完备、可靠且准确无误。（3）执行安全措施时要防止误碰运行设备，拆动二次接线应防止二次交、直流电压回路短路、接地，防止电流回路开路或失去接地点。（4）3/2接线的中间断路器可能存在沟通运行断路器三跳回路，应防止漏拆联跳接线或漏取压板。（5）用表计测量联跳回路时，应正确选择量程，且不能用低内阻电压表，以防止误跳运行设备。（6）在直流馈电屏拉合直流开关时，应防止误拉运行设备直流开关。（7）在电压回路工作时，应防止电压回路短路或未断开电压回路通电造成反充电。（8）带负荷检查时应防止电流回路开路、电压回路短路。（9）恢更安全措施时严格按照安全措施票执行，防止遗漏及误恢叁事故。（10）工作票终结前认真核对定值，防止误整定。8作业流程图9作业程序与危险点控制序号检验项目检验内容及要求危险点控制检验结果责任人签字1装置外观及接线检查1）清扫保护屏、端子排、保护装置内外及二次线上灰尘，保持清洁无尘。2）二次接线应无机械损伤,装置后板配线连接良好，接线端子压接紧固。3）液晶显示屏显示应正常，文字清晰。4）保护屏及装置上切换开关、按钮、键盘，操作应灵活、手感良好。5）各元件、压板、端子、线头标号、电缆挂牌标识等应清晰、正确。6）装置插件上的电流、电压变换器及继电器应无松动。7）用万用表检查电压二次回路不短路，电流二次回路不开路。8）检查接线端子，特别是TA回路的螺丝及连片，不允许有松动情况。1）应先断开交流电压回路，后关闭直流电源。2）插拔插件前应将保护电源断开，严禁带电插拔插件。3）插拔插件应戴防静电环，防止人身静电损坏芯片。4）防止操作不当，造成插件损坏。5）清扫时应使用绝缘工具，防止短路或接地序号检验项目检验内容及要求危险点控制检验结果责任人签字9）电流回路中性线应在端子箱保护专用接地铜排上一点接地。10）二次电缆屏蔽层已用截面不小于4mn?的多股铜线由铜螺丝钉压接于屏内保护专用接地铜排上，且接触牢靠。11）保护屏屏体、前后柜门应可靠接地，保护装置箱体必须可靠接地2绝缘检查仅在新安装装置的验收检验时进行该项检查。施加电压时间不少于5s,待读数达到稳定时读取电阻值1）确认本间隔断路器、电流互感器已全部停电。2）暂停在二次回路上的一切工作。3）断开保护屏上所有直流电源、交流电压开关。4）拆开电流回路接地点，将电压回路与其它单元设备的回路断开。5）按照装置技术说明书的要2.1交流电流回路对地绝缘电阻测量用500V摇表摇测，要求阻值均大于20M2.2交流电压回路对地绝缘电阻测量用5（X）V摇表摇测，要求阻值均大于20MC2.3直流电源回路对地绝缘电阻测量用500V摇表摇测，要求阻值均大于20M2.4跳闸和合闸回路对地绝缘电阻测量用5（X）V摇表摇测，要求阻值均大于20MC序号检验项目检验内容及要求危险点控制检验结果责任人签字2.5开关量输入回路对地绝缘电阻测量用500V摇表摇测，要求阻值均大于20M求拔出插件。6）将打印机与微机型保护装置连接断开。7）断开与其它保护的弱电联系。8）测试后，将各回路对地放电。9）在测量某一组回路对地绝缘电阻时，应将其他各组回路都接地。2.6信号回路对地绝缘电阻测量用5（X）V摇表摇测，要求阻值均大于20MC3逆变电源检验1）外加直流电源，严防直流回路短路或接地。2）确认外加直流电源极性正确，防止直流电源极性接反3.1直流电源缓慢上升时的自启动性能检脍直流电源由零缓慢升至80%额定电压值，检查逆变电源自启动性能3.2拉合直流电源时的自启动性能检验直流电源调至80%额定电压，断开、合上电源开关，检查逆变电源自启动性能3.3电源稳定性检验调整输入保护装置的直流电源分别为80%、100%、序号检验项目检验内容及要求危险点控制检验结果责任人签字115%的额定电压，观察装置是否运行正常3.4核对逆变电源运行时间检查逆变电源运行时间，如已运行五年，应更换4通电后初步检查装置上电后，各指示灯、显示屏正常4.1保护装置键盘操作检查装置各按键功能正常4.2打印机与保护装置的联机试验打印机与保护装置联机试验正常4.3软件版本和程序校验码的核查软件版本和程序校验码与定值通知单相同4.4时钟的整定与校核时钟整定及失电保持功能正确4.5定值区号设置检验“区号修改”功能正确4.6定值整定功能检查输入、修改定值，且装置掉电后定值不应丢失5开关量输入回路检脍1）防止直流回路短路、接地。2）防止强电进入弱电回路损坏插件5.1压板式开入量检查分别投退保护硬压板进行检验5.2其它开入量检查在保护屏端子排处将其它开入量端子依次短接至序号检验项目检验内容及要求危险点控制检验结果责任人签字÷24V（弱电开入）或+22OV（或IloV强电开入）电源进行检查6模数变换系统检验6.1零漂检验保护装置的电流、电压输入端子开路，检查各交流通道的显示值。零漂值应在0.0IIN（或0.05V）以内，且在几分钟内零漂值稳定在规定范围内防止直流回路短路、接地6.2模拟量幅值特性检验在端子排各电流回路加入0.2氐、In电流值，各电压回路加入IOV、57.7V电压，装置采样值应满足装置技术条件的要求1）修改保护整定值，提高装置启动定值，以免装置频繁启动或告警。2）若测量值误差超过要求范围，应首先检查试验接线、试验方法以及试验电源有无波形畸变，不可急于调整或更换保护装置中的元器件。3）防止交流电压回路短路、接地。4）输入大电流时，时间应不6.3模拟量相位特性检验从端子排通入额定三相对称交流电压和三相对称交流电流，设定电压超前电流分别为45°,装置采样值应满足装置技术条件的要求。序号检验项目检验内容及要求危险点控制检验结果责任人签字超过IOs7开出回路检查7.1保护各出口检验1）结合定值检验及整组检验，检查保护各跳闸以及信号开出量。2）与其它保护联系的开出量，用万用表在端子排处测量。3）可以使用“开出传动试验”菜单，对保护启动、远方跳闸、过压跳闸、过压发信等出口回路进行正确性传动试验防止直流回路短路、接地7.2与其它保护联系的开出回路检验结合整组检验，用万用表在端子排处监测与其它保护联系的开出回路的正确性7.3告警开出检验对装置异常、直流电源异常、通道异常等告警开出进行检验8保护定值检验检验时应同时检查相应的所有跳闸、信号接点的正确性8.1过电压保护检验投入过压发信、过压跳闸软硬压板序号检验项目检验内容及要求危险点控制检验结果责任人签字8.1.1电压元件三取一控制字“电压元件三取一”置T,在A相分别加入0.95倍和1.05倍过电压定值电压,检查过电压保护动作行为，并测量过压保护动作时间8.1.2电压元件三取三控制字“电压元件三取一”置“0”，在三相分别加入0.95倍和1.05倍过电压定值电压,检查过电压保护动作行为，并测量过压保护动作时间8.2就地判据检验将控制字“二取二收信方式”置“0”，“二取二无判据方式”置“0”，控制字“二取一收信方式”置“1”，使二取一加就地判据方式有效，模拟故障使装置起动，两通道之一有收信8.2.1补偿过电压判别元件将控制字“补偿过电压元件”置“1”，加入IA电流，在A相加入分别为0.95倍和1.05倍补偿过电压定值下的电压值，电流滞后电压角度为线路阻抗灵敏角8.2.2补偿低电压判别元件将控制字“补偿欠电压元件”置“1”，加入IA电流，在B相加入分别为0.95倍和1.05倍补偿欠电压定值下的电压值，电流滞后电压角度为线路阻抗序号检验项目检验内容及要求危险点控制检验结果责任人签字灵敏角8.2.3零序电流判别元件将控制字“零序电流元件”置“1”，分别在A相加入0.95倍和1.05倍零序电流定值的电流8.2.4零序电压判别元件将控制字“零序电压元件”置“1”，分别在B相加入0.95倍和1.05倍零序电压定值的电压8.2.5低电流判别元件将控制字“低电流元件”置“1”，分别在三相同时加入0.95倍和1.05倍低电流定值的电流8.2.6低功率判别元件将控制字“低功率元件”置“1”，在C相加入同相位的电流I和电压U,且U×I分别为0.95倍和1.05倍低功率定值8.2.7低功率因数判别元件将控制字“低功率因数元件”置“1”，加入三相对称额定电压，三相对称额定电流，电压超前电流的角度分别为为低功率因素角定值+2。和低功率因素角定值-2。9整组检验9.1过电压保护投过电压保护压板，将控制字“电压元件三取一”置“0”，在三相同时加入Ll倍过电压定值的电压。序号检验项目检验内容及要求危险点控制检验结果责任人签字本装置面板上跳闸灯应点亮，并向对侧发远跳，且启动断路器保护起动失灵接点和闭锁断路器重合闸接点动作9.2二取二有判据将控制字“二取二有判据”置“1”，仅投任一就地判据。给上通道I、通道I【收信开入，同时便该就地判据满足。装置面板上跳闸灯亮。启动断路器保护失灵启动接点动作，闭锁断路器重合闸接点动作1）不带实际断路器传动，使用模拟断路器或采取其他方法，以减少断路器动作次数。2）防止电流回路开路。3）防止电压回路短路。4）断开断路器保护至失灵保护屏“起动失灵”出口压板9.3二取一有判据将控制字“二取一有判据”置“1”，仅投任一就地判据。给上通道I或通道II收信开入，同时使该就地判据满足。装置面板上跳闸灯亮，启动断路器保护失灵启动接点动作，闭锁断路器重合闸接点动作9.4二取二无判据将控制字“二取二无判据”置“1”，不投就地判据。给上通道I和通道11收信开入。装置面板上跳闸灯亮。启动断路器保护失灵启动接点动作，闭锁断路器重合闸接点动作9.5二取一无判据将控制字“二取一无判据”置“1”，不投就地判据。给上通道I或通道11收信开入；装置面板上跳闸灯序号检验项目检验内容及要求危险点控制检验结果责任人签字亮，启动断路器保护失灵启动接点动作，闭锁断路器重合闸接点动作9.6开关输入量的整组试验对所有开入量（不含投退功能压板），在外部回路中分别模拟各种可造成此路开入量动作的条件进行整组检验若状态变位不正常，则应首先在外部回路中查找原因，不可急于更换保护装置中的元器件9.7与计算机监控系统配合的联调检验新安装验收检验时，在进行以上各项检验的同时检查传至计算机监控系统后台信息的正确性9.8额定交流下拉合装置直流工作电源，装置运行正常性检验保护装置处于正常运行状况，加入额定交流电压和额定交流电流。人为拉合保护装置的直流工作电源，检查装置工作情况及报警信号防止直流回路短路、接地IO断路器传动检验1）分别投入跳两组跳闸出口连片，以检查双组跳闸线圈接线的正确性。2）合上断路器，将“电压元件三取一”置“0”，模拟三相过电压。断路器三相应正确跳开1）必须得到一次工作负责人或运行值班人员同意，方可传动断路器。2）检查断路器本体上确无人员工作，且开关场应有专人序号检验项目检验内容及要求危险点控制检验结果责任人签字监视。3）防止走错间隔11装置录波功能检验结合10.1,检查生成故障报告中数据记录的完整与准确性，波形记录与所模拟故障情况的相符性，以及开关量的正确性12通道联调检验通道处于正常状态12.1本侧装置发远跳信号投入本侧保护装置过压发信、过压跳闸压板。对侧保护装置控制字“二取一无判据”置“1”。合上两侧断路器，模拟本侧过压保护动作。两侧断路器应跳开通道检查完毕后，将改动过的所有二次接线按图纸要求恢复12.1对侧装置发远跳信I）投入对侧保护装置过压发信、过压跳闸软硬压板。2）本侧保护装置控制字“二取一无判据”置“1”。3）合上两侧断路器，模拟对侧过压保护动作。两侧断路器应跳开13额定交流下拉合装置直流工作电源，保护装置运行正常保护装置处于正常运行状况下，加入额定交流电压和额定交流电流。人为拉合保护装置的直流工作电源，保护装置不应误动防止直流回路短路、接地序号检验项目检验内容及要求危险点控制检验结果责任人签字性检验13恢复继电保护安全措施1）拆除试验接线及临时电源线。2）对照继电保护安全措施票恢复安全措施，经专人核查并做记录。3）清理工作现场1）防止误接线、误投压板。2）防止电流回路开路、电压回路短路。3）防止直流短路、接地14定值核查断、合一次逆变电源开关，打印出当前保护定值，核对定值报告与定值整定通知单的一致性，并注明定值单号及日期15开关量状态核查按照定值通知单，投入所有应投入的压板，打印一份开关量状态报告，开关量状态与实际运行时状态应一致16结束工作票1）会同运行人员检查继电保护安全措施确己恢复。2）会同运行人员核对保护定值正确无误。3）填写继电保护检验记录。4）办理工作终结手续序号检验项目检验内容及要求危险点控制检验结果责任人签字17保护装置带负荷检验新安装或更换电流互感器或电压互感器，或交流电流、电压回路发生变化，需要进行该项检验1）重新办理变电第二种工作西2）防止电流回路开路、电压回路短路。3）防止直流短路、接地。4）采用外接相位表检查交流电压和电流相位17.1交流电压的相别核对新安装检验时进行。用万用表测量保护屏端子排上的交流相电压和相间电压，并与已确认正确的TV小母线三相电压的相别一致防止电压回路短路17.2电压和电流采样值检验进入保护装置菜单，核对各路采样数值、电压、电流之间的相位等参数与实际负荷状况相符防止误操作17.3310回路接线正确性检查在保护屏端子排外侧将B相、C相电流端子与中性线电流端子短接，再在端子排处将B相、C相电流连接片断开。采样报告中310采样值及相位应与Ia相同。检查完毕后，按照接线图纸要求恢复接线双套保护轮流退出，并防止误接线17.4中性线完好性检查在断路器端子箱处将任意一相电流端子与中性线电流端子短接，测量并记录中性线电流大小，该电流双套保护轮流退出，并防止误接线序号检验项目检验内容及要求危险点控制检验结果责任人签字应不小于二分之一相电流17.5办理本次工作终结手续判定带负荷检查结果正确后填写继电保护检验记录，并办理本次工作终结手续竣工验收发现问题及处理情况1、验收传动；2、全部工作完毕，拆除所有试验接线（应先拆开电源侧）；3、工作负责人监督工作班成员按安全措施票恢复安全措施；4、全体工作班人员清扫、整理现场；5、工作负责人检查施工现场，检查施工现场是否有遗留的工具、材料；6、状态检查，严防遗漏项目；7、工作负责人在检修试验记录上详细记录本次工作所校验项目、发现的问题、试验结果和存在的问题等。遗留问题工作日期工作负责人工作班成员10现场工作记录变电站名称：被保护设备名称：保护型号：检验种类：检验日期：年月日检验人员：10.1绝缘检查检查内容检查结果（MC）交流电流回路对地绝缘电阻交流电压回路对地绝缘电阻直流电源回路对地绝缘电阻信号回路对地绝缘电阻跳、合闸回路对地绝缘电阻10.2逆变电源运行时间核查检查内容检验结果逆变电源运行时间10.3通电初步检验检查内容检验结果软件版本程序校验码程序形成时间常规运行方式定值存储区号定值单执行情况字号年月日104模数变换系统检验10.4.1零漂检验通道IaIbIC3IoUAUBUC实测值保护板（八）管理板10.4.2电流测量精度检验输入电流（八）保护板实测值（八）管理板实测值（八）IAIBIc3I0IaIBIc3I010.4.3电压测量精度检验输入电压（V）保护板实测值（V）管理板实测值（V）UAUBUcVxUAUBUcUx1057.71044电流、电压相位精度检验输入相位（。）保护板实测值（。）管理板实测值（。）Ua-IaUB-IBUe-ICUa-IaUb-IbUc-Ic4510.5保护定值检验10.5.1过电压保护整定值（V）实测时间（三）0.95倍整定值动作行为1.05倍整定值动作行为10.5.2就地判别元件10.5.2.1补偿过电压、补偿欠电压、零序电压、零序电流和低电流元件就地判别元件整定值实测动作时间（三）0.95倍整定值动作行为L05倍整定值动作行为补偿过电压补偿欠电压零序电压零序电流低电流10.5.2.2低功率判别元件整定值输入值0.95倍整定值动作1.05倍整定值动作(W)电流（八）电国V）功率（W）行为行为10.5.2.3低功率因数判别元件整定值(°)输入值整定值角度+2。动作行为整定值角度-2。动作行为电流（八）电压(V)角度(。)10.6整组试验10.6.1过电压保护投入保护检查结果跳断路器线圈经_向对侧发远跳过电压保护起动断路器失灵闭锁断路器重合闸10.6.2通道及判据整组检验通道方式就地判据检查结果跳断路器线圈起动断路器失灵闭锁断路器重合闸10.7断路器传动检验检验项目投入保护、就地判据及通道方式跳实际断路器情况过电压跳开断路器10.8通道联调检验检验项目投入保护、就地判据及通道方式跳实际断路器情况对侧装置发远跳信号跳开本侧断路器断路器，跳开对侧本侧装置发远跳信号跳开本侧断路器断路器，跳开对侧10.9开关输入量状态核查序号检查内容检验结果(“1”表示投入，“0”反之)保护板状态管理板状态1234510.10带负荷检查10.10.1潮流及其它记录负荷实况P(MW)Q(MVar)=arTAgQ/PTA变比一次电流盘表指示10.10.2带负荷数据(相位数据以UA为基准)通道UAUBUCIaIBIC幅值(V/A)相位(°)中性线电流(mA)11检验用主要试验仪器序号试验仪器名称设备型号编号合格期限24
