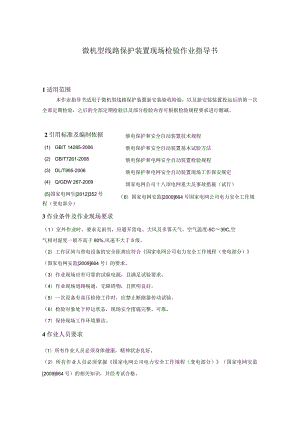

微机型线路保护装置现场检验作业指导书1适用范围2引用标准及编制依据(1) GB/T 14285-2006(2) GB/T7261-2008(3) DL/T995-2006(4) Q/GDW 267-2009(5)国家电网生2012352号本作业指导书适用于微机型线路保护装置新安装验收检验，以及新安装装置投运后的第一次全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删减。继电保护和安全自动装置技术规程继电保护和安全自动装置基本试验方法继电保护和电网安全自动装置检验规程继电保护和电网安全自动装置现场工作保安规定国家电网公司十八项电网重大反事故措施（试行）（6）国家电网安监2009664号国家电网公司电力安全工作规程（变电部分）3作业条件及作业现场要求（1）室外作业时，要求无雨雪，应避开雷电、大风及多雾天气。空气温度-5C39C,空气相对湿度一般不高于80%,风速不大于5级。（2）工作区间与带电设备的安全距离应符合国家电网公司电力安全工作规程（变电部分）（国家电网安监2009664号）的要求。（3）作业现场应有可靠的试验电源，且满足试验要求。（4）作业现场道路畅通，无障碍物，且照明良好。（5）一次设备有高压检修工作时，应禁止断路器传动试验。（6）检验对象处于停运状态，现场安全措施完整、可靠。（7）保持现场工作环境整洁。4作业人员要求（1）所有作业人员必须身体健康，精神状态良好。（2）所有作业人员必须掌握国家电网公司电力安全工作规程（变电部分）（国家电网安监2009664号）的相关知识，并经考试合格。（3）所有作业人员应有触电急救及现场紧急救火的常识。（4）本项检验工作需要作业人员2-3人。其中工作负责人1人,工作班成员1-2人。（5）工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。（6）工作班成员应由从事继电保护现场检验工作半年以上的专业人员担任，必须具备必要的继电保护知识，熟悉本作业指导书，能掌握有关试验设备、仪器仪表的使用。5作业前准备工作（1）开始作业前一天，准备好作业所需设备、仪器、仪表和工器具。主要仪器设备和工器具如表1所示。表1主要仪器设备和工器具序号名称数量规格备注1继电保护测试仪1台微机型有效期内2兆欧表1只500V有效期内3数字万用表1只四位半有效期内4交流电流表1只0.2级，0.5A-5A有效期内5交流电压表1只0.2级，7.5V-120V有效期内6钳形相位表1只必要时携带7模拟断路器操作箱2台必要时携带8多用电源盘（带漏电保安器）1个220V/380V/10A9试验接线1套10安全帽若干11电工工具1套12绝缘胶带1卷13毛刷1把14酒精1瓶（2）开始作业前天，准备好图纸及资料，且图纸及资料应符合现场实际情况。具体图纸、资料如表2所示。表2检验所需图纸资料序号资料名称单位数量1与现场接线相符的二次设计图纸套12被检验保护装置的检验规程册13被检验保护装置的技术说明书、使用说明书册14本作业指导书册15上次检验报告册16有效的定值通知单份17现场工作记录表份1（3）工作负责人组织所有工作班成员学习本作业指导书，熟悉本作业危险点。工作班成员应了解工作范围、相关电网运行方式、一次设备和二次设备运行状况、与本作业有联系的运行设备（如母线、失灵、远跳等保护）、二次回路以及需要与其它班组配合的工作。（4）编制“继电保护安全措施票”。安全措施票应与实际相符，见附录。（5）履行以下工作许可手续：1）根据现场作业时间和作业内容办理工作票；2）运行人员根据工作票执行安全措施；3）工作许可人会同工作负责人检查所做安全措施，应完备、无误，且工作许可人向工作负责人明示带电设备位置和注意事项，并在工作地点放“在此工作”标示牌；4）工作许可人和工作负责人在工作票上签字，办理工作许可手续。（6）工作票许可后，工作负责人应向工作班成员做好技术交底、安全交底及试验方案交底，包括作业内容、作业范围、安全注意事项、危险点分析及控制、试验方案等。（7）根据事先编制的“继电保护安全措施票”执行安全措施，执行安全措施必须做记录。6试验接线（1）试验装置的电源必须取自专用检修电源箱或专用试验电源屏，不允许用运行设备的电源作为检验用电源。（2）试验装置的电源取自专用检修电源箱时，必须接至检修电源箱的相关电源接线端子，且在工作现场电源引入处配置有明显断开点的刀闸和漏电保安器。（3）在监护下专人负责接线，经第二人免查。（4）试验设备外壳应可靠接地。表3检修电源的使用序内容标准号1检修电源接取位置检修电源必须接至专用检修电源箱或专用试验电源屏的相关电源接线端子，且在工作现场电源引入处配置有明显断开点的刀闸和漏电保安器。2接取电源时的注意事项接取电源前应先验电，用万用表确认电源电压等级和电源类型无误后，先接刀闸处，再接电源侧。在接取电源时由继电保护人员接取并专人监护、复查。7安全重点注意事项（1）严禁未履行工作许可手续即进入现场工作。（2）现场安全技术措施应完备、可靠且准确无误。（3）执行安全措施时要防止误碰运行设备，拆动二次接线应防止二次交、直流电压回路短路、接地，防止电流回路开路或失去接地点，防止联跳回路误跳运行设备。（4）3/2接线的中间断路器可能存在沟通运行断路器三跳回路的可能性，应防止漏拆联跳接线或漏取压板。（5）用表计测量联跳回路时，应正确选择量程，且不能用低内阻电压表，以防止运行设备误跳。（6）在直流馈电屏拉合直流开关时，应防止误拉运行设备直流开关。（7）在电压回路上工作时，应防止电压回路短路或未断开电压回路通电造成反充电。（8）带负荷检查时，应防止电流回路开路、电压回路短路。（9）恢夏安全措施时，严格按照安全措施票执行，防止遗漏及误恢爱事故。（10）工作票终结前认真核对定值，防止误整定。8作业流程图9作业程序与危险点控制序号检验项目检验内容及要求危险点控制检验结果责任人签字1装置外观及接线检查1）清扫保护屏、端子排、保护装置及二次接线上灰尘，保持清洁无尘。2）二次接线应无机械损伤，接线端子压接紧固，特别是TA回路的螺丝及连片，不允许有松动情况。3）液晶显示屏显示应正常，文字清晰。4）保护屏及装置上切换开关、按钮、键盘，操作应灵活、手感良好。5）各元件、压板、端子、线头标号、电缆挂牌等标识应清晰正确。6）装置插件上的电流、电压变换器及继电器应无松动。7）用万用表检查电压二次回路不短路，电流二次回路不开路。8）电流互感器二次回路中性线在端子箱处保护专用接地铜排上一点接地。9）二次电缆屏蔽层已用截面不小于4mn的1）应先断开交流电压回路，后关闭直流电源。2）插拔插件前应将保护电源断开，严禁带电插拔插件。3）插拔插件应戴防静电环，防止人身静电损坏芯片。4）防止操作不当，造成插件损坏。5）清扫时应使用绝缘工具，防止短路或接地N序号检验项目检验内容及要求危险点控制检验结果责任人签字多股铜线，由铜螺丝钉压接于屏内保护专用接地铜排上，且接触牢靠。10）保护屏屏体、前后柜门、保护装置箱体应可靠接地2绝缘检查仅在新安装装置的验收检验时进行该项检查。施加电压时间不少于5s,待读数达到稳定时读取电阻值2.1交流电流回路对地绝缘电阻测量用500V摇表摇测，要求阻值均大于20M1）确认本间隔断路器、电流互感器已全部停电。2）暂停在二次回路上的一切工作。3）断开保护屏上所有直流电源、交流电压开关。4）拆开电流回路接地点，将电压回路与其它单元设备的回路断开。5）按照装置技术说明书的要求拔出插件。2.2交流电压回路对地绝缘电阻测量用500V摇表摇测，要求阻值均大于20M2.3直流电源回路对地绝缘电阻测量用500V摇表摇测，要求阻值均大于20M2.4跳闸和合闸回路对地绝缘电阻测量用500V摇表摇测，要求阻值均大于20M2.5开关量输入回路对地绝缘电阻测量用500V摇表摇测，要求阻值均大于20MC2.6信号回路对地绝缘用500V摇表摇测，要求阻值均大于20MN序号检验项目检验内容及要求危险点控制检验结果责任人签字电阻测量6）将打印机与微机型保护装置连接断开。7）断开与其它保护的弱电联系。8）测试后，将各回路对地放电。9）在测量某一组回路对地绝缘电阻时，应将其他各组回路都接地3逆变电源检验3.1直流电源缓慢上升时的自启动性能检验直流电源由零缓慢升至80%额定电压值,检查逆变电源自启动性能1）外加直流电源，严防直流回路短路或接地。2）确认外加直流电源极性正确，防止直流电源极性接反3.2拉合直流电源时的自启动性能检验直流电源调至80%额定电压，断开、合上电源开关，检查逆变电源自启动性能3.3电源稳定性检验调整输入保护装置的直流电源分别为80%、100%、115%的额定电压，装置运行正常，各指示灯、显示屏应正常N序号检验项目检验内容及要求危险点控制检验结果责任人签字3.4核对逆变电源运行时间检查逆变电源运行时间，如已运行五年，应更换4通电检查装置上电后，各指示灯、显示屏正常4.1保护装置键盘操作检查装置各按键功能正确4.2打印机与保护装置的联机检查打印机与保护装置联机试验正常4.3软件版本和程序校验码的核查软件版本和程序校验码与定值通知单相同4.4时钟的整定与校核时钟整定及失电保持功能正确4.5定值区号设置检查“区号修改”功能正确防止定值通知单内容与实际装置不一致或定值超出装置整定范围4.6定值整定功能检查按定值通知单输入、修改定值，且装置掉电后定值不应丢失5开关量输入回路检验5.1保护压板及重合闸方式开入量检验分别投退保护硬压板、切换重合闸方式开关进行检验1）防止直流回路短路、接地。2）防止强电进入弱电回路，损坏插件5.2其它开入量检验在保护屏端子排处将其它开入量端子依次短N序号检验项目检验内容及要求危险点控制检验结果责任人签字接至+24V（弱电开入）或+220V（或IIoV强电开入）电源进行检验6模数变换系统检验6.1零漂检验保护装置的电流、电压输入端子开路，检查各交流通道的显示值。零漂值应在0.0IIn（或0.05V）以内，且在几分钟内零漂值稳定在规定范围内防止直流回路短路、接地6.2模拟量幅值特性检验在端子排各电流回路加入02In、IN电流值，各电压回路加入IoV、57.7V电压，装置采样值应满足装置技术条件的要求1）修改整定值，提高装置启动定值，以免装置频繁启动或告警。2）若测量值误差超过要求范围，应首先检查试验接线、试验方法以及试验电源有无波形畸变，不可急于调整或更换保护装置中的元器件。3）防止交流电压回路短路、接地。4）输入大电流时，时间应不6.3模拟量相位特性检验从端子排通入额定三相对称交流电压和三相对称交流电流，设定电压超前电流45。，装置采样值应满足装置技术条件的要求N序号检验项目检验内容及要求危险点控制检验结果责任人签字超过IOs7开出回路检验本项检验应同保护定值检验及整组检验一同进行。检验时应检查装置相应的继电器跳闸输出接点、信号接点和装置面板上信号灯，每项检验完毕后应先对装置进行复归，再进行下一项检验7.1保护出口回路检验用“开出传动”菜单，或结合整组检验，对保护启动、分相跳闸、三跳、永跳、重合、起信、停信等出口回路进行正确性传动试验防止直流回路短路、接地7.2与其它保护联系的开出回路检验结合整组检验，用万用表在端子排处监测与其它保护联系的开出回路的正确性7.3告警开出检验对装置异常、直流电源异常、通道异常等告警开出进行检验8保护定值检验检验时应同时检查相应的所有跳闸、信号接点的正确性8.1纵联保护1）检验时不带实际断路器。2）防止电流回路开路。8.1.1高频方向保护（闭锁式为例）合上收发信机电源，将收发信机整定在本地负教位置，投入主保护、零序压板并投入主保护N序号检验项目检验内容及要求危险点控制检验结果责任人签字软压板。在0.95倍和1.05倍整定值下分别模拟A相、B相、C相单相接地瞬时故障及AB、BCsCA相间瞬时故隙3)防止电压回路短路8.1.2高频距离保护(闭锁式为例)合上收发信机电源，将收发信机整定在本地负载位置，投入主保护压板并投入主保护软压板。在0.95倍和L05倍整定值下分别模拟A相、B相、C相单相接地瞬时故障及AB、BC、CA相间瞬时故障8.1.3光纤电流差动保护两侧轮流拔出光纤RX和TX；用光功率计测试发信、收信功率，通道裕度等；查看误码率。分别用尾纤将两侧保护装置的光收、发自环，进行通道自环试验。投入纵差保护压板，退出纵差保护定值中“TA断线闭锁保护"控制字。退出其它保护。分别模拟A相、B相、C相接地故障，加入故障电流分别取(0.95)/2和(1.05)/2的差流整定值8.1.4光纤零差保护抬高分相差动定值以退出分相电流差动保护。分别模拟A相、B相、C相接地故障，加入故N序号检验项目检验内容及要求危险点控制检验结果责任人签字隙电流分别取(095)/2和(1.05)/2倍的零差整定值。施加的故障电流时间大于100mS8.1.5光纤方向保护(允许式为例)用尾纤将光发、光收短接自环，合上收发信机电源，将收发信机整定在本地负载位置，投入主保护、零序压板并投入主保护软压板。在0.95倍和1.05倍整定值下分别模拟A相、B相、C相单相接地瞬时故障及AB、BC、CA相间瞬时故障8.1.6光纤距离保护(允许式为例)两用尾纤将光发、光收短接自环，合上收发信机电源，将收发信机整定在本地负载位置。投入纵联保护硬压板，同时投入纵联距离软压板。在0.95倍和1.05倍整定值下分别模拟A相、B相、C相单相接地瞬时故隙及AB、BC、CA相间瞬时故隙8.2距离保护仅投入距离保护投入硬压板。阻抗分别取0.95倍和1.05倍整定值，故障电流取值大于0.2片，且保证故障电压大于5V,小于50V,检查各段距离保护动作准确性及保护动作时间N序号检验项目检验内容及要求危险点控制检验结果责任人签字8.3零序保护仅投入零序保护投入硬压板。分别加入0.95倍和1.05倍整定值电流，检查各段零序保护动作准确性及保护动作时间9整组检验将重合闸方式选择开关分别置于单重、三重、综重、停用四个不同位置分别进行整组检验，并检验重合闸动作时间9.1距离I段A相瞬时和永久性接地故隙投入所有保护，测验整组动作情况1）不带实际断路器传动，使用模拟断路器或采取其他方法，以减少断路器动作次数。2）防止电流回路开路。3）防止电压回路短路9.2距离I段AB相间、BC相间接地、三相瞬时性和永久性故障投入所有保护，测验整组动作情况9.3距离II段范围B相瞬时接地和BC相间瞬时故障停用主保护和零序保护9.4距离11I段范围C相瞬时接地和CA相间瞬时故障停用主保护和零序保护N序号检验项目检验内容及要求危险点控制检验结果责任人签字9.5零序保护整定段动作范围内C相瞬时和永久性接地故障停用主保护和距离保护9.6反方向出口故障各保护软、硬压板均投入,所有零序保护的“零序保护带方向”控制字均投入，分别模拟B相接地、CA相间和ABC三相的反方向故障，故障时间应大于距离III段和零序保护最长段的时间整定定值9.7与本线路另一套保护装置的联动检验将线路所配置两套保护装置交流电流串联、交流电压并联，重合闸方式开关置于整定位置，分别模拟距离I段范围内A相永久性接地故障和BC相间瞬时故障9.8与断路器失灵保护配合联动检验将线路保护电流回路与断路器保护电流回路串联，分别模拟A相接地故障，且A相断路器失灵断开断路器保护至失灵保护屏的“起动失灵”出口压板9.9开入量整组试验对所有开入量（不含投退功能压板），在外部回路中分别模拟各种可造成此路开入量动作的条件，进行整组检验若状态变位不正常，则应首先在外部回路中查找原因，不可急于更换保护装置中的元器N序号检验项目检验内容及要求危险点控制检验结果责任人签字件9.10与计算机监控系统配合的联动检验新安装验收检验时，在进行以上各项检验的同时，检查传至计算机监控系统后台信息的正确性10断路器传动检验10.1断路器传动分别投入两组跳闸出口连片，以检查双组跳闸线圈接线的正确性。分别模拟距离I段范围内A、B、C相永久性接地故障（重合闸方式开关置于单重位置）和BC相间永久性故障（重合闸方式开关置于三重位置）1）必须得到一次工作负责人或运行值班人员同意，方可传动断路器。2）检查断路器本体上确无人员工作，且开关场应有专人监视。3）防止走错间隔10.2断路器防跳回路检验合上断路器，模拟任一保护动作的同时手合或遥控合断路器。断路器正确跳闸，不会出现跳跃现象10.3断路器压力闭锁检验1）断路器在跳闸位置，模拟断路器压力降低闭锁合闸动作，手合或遥控合断路器，断路器无法合闸。2）断路器在合闸位置，模拟断路器压力降低闭锁跳闸动作，手跳或遥控跳断路器，断路器N序号检验项目检验内容及要求危险点控制检验结果责任人签字无法跳闸11装置录波功能检验结合10.1断路器传动检验项目，检查生成故障报告中数据记录的完整与准确性，波形记录与所模拟故障情况的相符性，以及开关量的正确性12通道联调检验12.1高频保护（专用闭锁式）12.1.1通道检验线路两侧收发信机均置于通道位置，合上两侧收发信机和微机型保护装置电源开关。两侧分别按保护屏上的“通道试验”按钮，两侧收发信电平均正常12.1.2带通道动作行为检验仅投入纵联保护投入压板，退出零序保护和距离保护，分别模拟单相接地故障和相间故障通道检查完毕后，将改动过的所有二次接线按图纸要求恢复12.1.2.1线路两侧收发信机和保护装置均投入正常工作单侧（两侧分别进行）模拟区内和区外故隙，要求模拟不少于5次故隙，纵联保护均不动作12.1.2.2合上一侧收发信机模拟3次区内故隙，纵联保护均可靠动作N序号检验项目检验内容及要求危险点控制检验结果责任人签字和保护装置的直流电源开关，另一侧收发信机关机12.2光纤差动保护若两侧保护装置“TA变比系数”定值整定不全为1,对侧的三相电流和差动电流要进行相应折算12.2.1通道检验1）两侧轮流拔出光纤RX和TX；用光功率计测试发信、收信功率，通道裕度等；查看误码率。分别用尾纤将两侧保护装置的光收、发自环，进行通道自环试验；2）通道“正常”条件下，木侧A相缓慢加入IA电流，检查本侧和对侧装置显示的A相电流与差流值；3）通道“正常”条件下，对侧A相缓慢加入IA电流，检查本侧和对侧装置显示的A相电流与差流值。12.2.2带通道动作行为检验两侧光纤通道均置正常状态，两侧“TA断线闭锁保护”控制字置“0”，投入两侧差动保护N序号检验项目检验内容及要求危险点控制检验结果责任人签字压板，并合上木侧断路器12.2.2.1断开对侧断路器模拟本侧区内A相故障，本侧差动保护动作，跳开本侧断路器，对侧差动保护不动作12.2.2.2合上对侧断路器模拟本侧区内A相故隙，两侧差动保护动作，跳开两侧断路器12.2.2.3其他保护动作发远跳功能将两侧“远跳投入”控制字置“1”，“远跳经本地闭锁”控制字置“0”，对侧断路器在合闸位置，在本侧使保护装置有远跳开入，对侧保护三相永跳，并有远跳报文。本侧断路器在合闸位置，对侧使保护装置有远跳开入，本侧保护三相永跳，并有远跳报文12.2.2.4核对软件版本号核对本侧与对侧保护装置软件版本号，应一致12.3光纤方向、距离保护（允许式）12.3.1通道检验1）两侧轮流拔出光纤RX和TX；用光功率计测试发信、收信功率，通道裕度等；查看误码率。2）分别用尾纤将两侧保护装置的光收、发自N序号检验项目检验内容及要求危险点控制检验结果责任人签字环，两侧在接口设备的电接口处自环（复用时），进行通道自环试验12.3.2带通道动作行为检验仅投入纵联保护投入压板，退出零序保护（纵联方向不退出）和距离保护，分别模拟单相接地故障和相间故障12.3.2.1线路两侧收发信机和保护装置均投入正常工作单侧（两侧分别进行）模拟区内和区外故障，要求模拟不少于5次故障，纵联保护均不动作12.3.2.2合上一侧收发信机和保护装置的直流电源开关，另一侧收发信机关机模拟3次区内故障，纵联保护均不动作13额定交流下拉合装置直流工作电源，保护装置运行正常性检验保护装置处于正常运行状况下，加入额定交流电压和额定交流电流。拉合保护装置的直流工作电源，保护装置不应误动防止直流回路短路、接地14恢复继电保护安全措施1）拆除试验接线及临时电源线。2）对照继电保护安全措施票恢复安全措施，1）防止误接线、误投压板。2）防止电流回路开路、电压N序号检验项目检验内容及要求危险点控制检验结果责任人签字经专人核查并做记录。3）清理工作现场回路短路。3）防止直流短路、接地15定值核查断、合一次逆变电源开关，打印出当前保护定值，核对定值报告与定值整定通知单的一致性，并注明定值单号及日期16开关输入量状态核查投入运行时应投入的压板。打印一份开关量状态，核对开关量状态，应与实际运行状态一致17结束工作票1）会同运行人员检查继电保护安全措施确已恢复。2）会同运行人员核对保护定值正确无误。3）填写继电保护检验记录。4）办理工作终结手续18保护装置带负荷检验新安装或更换电流互感器、电压互感器，或交流电流、电压回路发生变化，需要进行该项检验1）防止电流回路开路、电压回路短路。2）防止直流短路、接地。3）采用外接相位表进行交流电压和电流相位检查18.1交流电压的相别核用万用表测量保护屏端子排上的交流相电压防止电流回路开路、电压回路N序号检验项目检验内容及要求危险点控制检验结果责任人签字对和相间电压，并与已确认正确的三相电压的相别一致知路18.2电压和电流采样值检验进入保护装置菜单，核对各路采样数值、电压电流之间的相位等参数，应与实际负荷状况相符防止误操作18.33Io回路接线正确性检查在保护屏端子排外侧将B相、C相电流端子与中性线电流端子短接，再在端子排处将B相、C相电流连接片断开。采样报告中31。采样值与相位应与IA相同。检查完毕后，按照图纸恢复接线双套保护轮流退出，并防止误接线和电流回路开路18.4中性线完好性检查在断路器端子箱处将任意一相电流端子与中性线电流端子短接，测量并记录中性线电流大小，该电流应不小于二分之一相电流双套保护轮流退出，并防止误接线18.5差动保护差流检查带负荷后，记录保护装置显示的差流数值18.6办理本次工作终结手续判定带负荷检查结果正确后填写继电保护检验记录，并办理本次工作终结手续竣工验收发现问题及1、验收传动；2、全部工作完毕，拆除所有试验接线（应先拆开电源侧）；3、工作负责人监督工作班成员按安全措施票恢复安全措施；4、全体工作班人员清扫、整理现场；5、工作负责人检查施工现场，检查施工现场是否有遗留的工具、材料；6、状态检序号检验项目检验内容及要求危险点控制检验结果责任人签字处理情况查，严防遗漏项目；7、工作负责人在检修试验记录上详细记录本次工作所校验项目、发现的问题、试验结果和存在的问题等。遗留问题工作日期工作负责人工作班成员10现场工作记录变电站名称：被保护设备名称：保护型号：检验种类：检验日期：年月日检验人员：10.1绝缘检查检查内容检查结果(MC)交流电流回路对地绝缘电阻交流电压回路对地绝缘电阻直流电源回路对地绝缘电阻信号回路对地绝缘电阻跳、合闸回路对地绝缘电阻10.2逆变电源运行时间核查10.3通电初步检验检查内容检验结果软件版本程序校验码程序形成时间常规运行方式定值存储区号短延时定值存储区号定值单执行情况字号年月日10.4模数变换系统检验10.4.1零漂检验通道IaIBIC3IoUAUBUCUX实测值（八）保护板管理板10.4.2电流测量精度检验输入电流（八）保护板实测值（八）管理板实测值（八）IAIBIc3I0IaIBIc3I010.4.3电压测量精度检验输入电压（V）保护板实测值（V）管理板实测值（V）UAUBUcVxUAUBUcUx1057.710.4.4电流、电压相位精度检验输入相位（。）保护板实测值（。）管理板实测值（。）Ua-IaUB-IBUe-ICUa-IaUb-IbUc-Ic4510.5保护定值检验10.5.1纵联方向保护电流整定值（八）故障类别实测时间（三）0.95倍整定值动作行为L05倍整定值动作行为ANBNCN10.5.2纵联距离保护电抗分量整定值（C）故障类别实测时间（三）0.95倍整定值动作行为1.05倍整定值动作行为ANBNCNABBCCAl().5.3分相电流差动保护差流整定值（八）故障类别实测时间(三)0.95倍整定值动作行为L05倍整定值动作行为ANBNCN10.5.4零差保护零差整定值（八）故障类别实测时间(s)0.95倍整定值动作行为1.05倍整定值动作行为ANBNCN10.5.5距离保护整定值实测动作时间(三)0.95倍整定值动作行为1.05倍整定值动作行为Z(C)t(三)相间距离I段相间距离II段相间距离III段接地距离I段接地距离II段接地距离11I段10.5.6零序保护整定值实测时间(三)0.95倍整定值动作行为1.05倍整定值动作行为I（八）t(s)零序【段零序II段零序III段零序IV段零序不灵敏I段零序不灵敏II段10.6整组试验10.6.1保护功能整组检验故障类型相别保护投入情况保护及跳闸、信号接点动作情况单重方式三重方式综重方式停运方式Zl瞬时AN全投AB全投BCN全投ABC全投永久AN全投AB全投BCN全投ABC全投Z2瞬时BN停用主保护和零序保护BCZ3瞬时CN停用主保护和零序保护CA零序整定段瞬时CN停用主保护和距离保护永久CN反向出口瞬时BN保护全投，后备保护皆带方向CAABC10.6.2重合闸动作时间整定值（三）实测值(三)10.7断路器传动检验故障类别选择保护动作情况断路器动作情况AN距离I段永久性故障，重合闸方式为“单重”BC距离I段永久性故障，重合闸方式为“三重”10.8带通道联调检验10.8.1 高频保护10.8.1.1通道检验10.8.1.1.1电平及收信、停信电平测试发信频率(kHz)发信电平(dBm)收信电平(dBm)停信电平(dBm)要求值40±l(上次测试值)实测值10.8.1.1.2收信裕度检查收信裕度范(dB)收信裕度要求值不小于15db实测值10.8.1.1.3通道衰耗发信电平(dBm)收信电平(dBm)实际衰耗本侧对侧两侧衰耗差(应小于3db)10.8.1.1.4通道3dB告警检查：3dB告警实测值：dB10.8.1.2保护带通道动作行为检验检验项目本侧保护动作情况对侧保护动作情况线路两侧收发信机和保本侧模拟区内故障本侧模拟区外故障护装置均投入正常工作对侧模拟区内故障对侧模拟区外故障合上本侧收发信机和保护装置的直流电源开关，对侧收发信机关机，模拟本侧区内故障10.8.2光纤电流差动保护10.8.2.1通道检验10.8.2.1.1光纤通电电平测试两侧分别在保护的光发送口（在保护装置的光发送插件背板处旋开尾纤，在5#插件背板尾纤插座上插入光功率计）测量发送功率,将接收端尾纤插头插入光功率计测量接收功率,本侧发送功率与对侧的接收功率差即光通道的衰耗，两个方向的通道衰耗应小于IOdB,两侧衰耗差小于3dBm,并记录备案，否则应查明原因。通道A:光功率光衰耗测试（两侧衰耗小1FIOdBm）本侧测试对侧测试实际衰耗值本侧发厂家标准-5dB实测数据-15-20dB（要求值）实测数据对侧发-15-20dB（要求值）实测数据厂家标准-5dB实测数据10.8.2.1.2通道误码率检查当两侧装置光纤按要求连接完毕，并且两侧装置上均无通道告警信号后，在装置上检查通道误码率。进入“通道状态”菜单，”通道延时时间”、“失步次数”、“误码总数”、”报文异常总数”、“报文超时”应为某个固定值，若该值一直在递增，说明通道不正常，应重新检查通道连接或光端机收发功率。序号测试项目检查情况1通道误码率检查10.8.2.1.3通道加流联调检查检验项目本侧保护装置显示值对侧保护装置显示值本侧电流对侧
