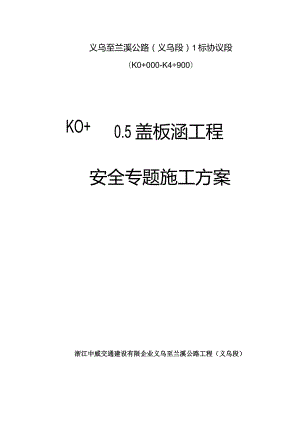

义乌至兰溪公路（义乌段）1标协议段（K0+000-K4÷900）KO+0.5盖板涵工程安全专题施工方案浙江中威交通建设有限企业义乌至兰溪公路工程（义乌段）第1标段项目经理部二。一四年五月天然气管道安全专题施工方案一、编制根据1、义乌至兰溪公路工程1标施工图设计；2、业主、监理单位及中国石油西气东输浙江管理处对天然气管道保护的有关规定；3、我项目部现场现场实际勘察状况；4、中华人民共和国石油天然气管道保护法。二、工程概况1、桩号K0+880.5,盖板涵设计尺寸为宽3*高2m,设计长度为25m。盖板涵下穿西气东输天然气管道，盖板涵与路线所成的右交角为84.4。，盖板涵基础为O.6m厚M7.5浆砌片石、2米高M7.5浆砌块石涵身、36cm厚混凝土盖板。三、地物状况我项目部路基施工范围内存在与西气东输天然气管道交叉路段（详见附图1天然气管道平面布置图），我部施工受天然气管道影响的管道参数如下表所示。表一施工范围内天然气管道参数表桩号管道影响范围度(m)埋深(cm)管径(mm)产权单位备注K0+880.515m200-2501000中国石油西气东输浙江管理处位于浅挖路段，下做盖板涵保护措施天然气管道，位于K0+880.5处，直径D=100Onm1,影响路基范围约15叫埋深约为2-2.5m,位于主线低填浅挖路段，涵底左右侧标高均为70.4,除去基础的0.6m。基础底标高为69.8,开挖深度在4-4.8m之间。平面图和实际状况图分别如下图所示。图21天然气管道平面布置示意图地物实际状况图如下2-2所示。W图22天然气管道现场平面示意图四、天然气管道保护方案4.1管线探明及开挖1、在临时便道施工前，根据业主提供的管网图注示及中国石油西气东输浙江管理处管理人员现场测定的位置和深度，为了便于施工及有助于基坑边坡稳定，土方开挖前根据管线产权单位提供的精确线路走向，先做好定位放线工作，做好排水工作。按基坑图纸规定，沿基坑开挖面放好开挖边线，临基坑围护线放坡。每隔5米采用人工小心开挖探明管道和光缆，直至天然气管时走向完全清晰。2、开挖由专人指挥，一般都应在中国石油西气东输浙江管理处管理人员和项目部安全人员及技术员共同旁站下进行。探明管道基本走向后，用挖掘机在离开管线两边1米的位置开挖基础基坑。基坑开挖采用分层分段对称开挖。并严格遵照“分层开挖、严禁超挖''及"大基坑小开挖”的原则。当挖至标高靠近基础底标高时，采用人工开挖，防止超挖。3、清理每5米段剩余管线上半部分土方。管顶以上1米、管道两侧1米范围内严禁机械开挖，采用人工开挖至管道上半部分所有暴露。并按基坑围护规定及时修整边坡，防止土方坍塌。为保证天然气管道安全。管道开挖全过程，项目部都应及时联络管道产权单位人员旁站，监督指挥。4.2施工工艺1、路基挖方地段天然气管道保护对于路基挖方施工范围内需进行开挖暴露，人工开挖至管顶后，按照设计图纸放样条形基础边线，继续人工开挖两侧盖板涵基础至垫层底标高,铺设碎石垫层。期间对暴露在外的J管道，在管道上部铺设一层10公分素混凝土进行管道和光缆保护。若开挖后的垫层底标高达不到设计承载力规定,则用级配碎石进行换填。（详见附图2）盖板涵工程量如下表所示。表4-2天然气管道保护工程量（盖板涵）数量表工程名称单位数量备注挖方m31487.1人工为主，机械配合碎石回填ID3418.1M7.5浆砌块石墙身Dl392.9M7.5浆砌片石基础-3m51.9C25盖板帽石混凝土Dl329.1C25台帽Hl324.8钢筋Kg6665.82、基坑开挖施工1）作好排水处理，防止地表水（包括雨水、施工用水和生活废水）流入施工现场，冲刷基坑边坡，下大雨时应暂停土方施工，雨后及时抽水。2）开挖土方应从上而下逐层挖掘，两人间距应不小于2米。严禁采用掏挖的操作措施。3）开挖坑（槽）、沟深度超过L5m时，应根据土质状况，按规定放坡或进行支撑，以保证坑壁的稳定，防止坑壁坍塌对坑内管道的影响。并设置人员上下专用坡道或爬梯；开挖深度超过2m时，必须按规定在基坑边缘设置防护栏杆；深基坑开挖应有专人进行监护。4）基坑开挖作业中要随时注意土壁变动状况，发现裂纹或塌落迹象，要及时进行处理。夜间进行土方施工时，应有足够的照明。5）基坑（槽）、沟边缘Im范围内不得堆土、堆料和停置机械设备。考试大论坛6）开挖日勺坑（槽）、沟临近道路的，应设置红色标志灯，夜间警示。7）坑边不准堆积弃土，不准堆放建筑材料、寄存机械、水泥罐及行车。8）坑边不得有常流水，防止渗水进入基坑及冲刷边坡，减少边坡稳定。3、基础施工1）按设计规定基底承载力满足规定后，基底采用浆砌片石填至板涵基底，方可施工盖板涵底。2）基底处理完毕后，进行基础底板测量放线，支立底板模板，基础模板采用竹胶板后用方木背肋形成组合模板，对拉螺杆加固及钢管支撑要牢固。4、墙身施工1）涵身模板采用竹胶板后用方木背肋形成牢固的组合模板，规定横缝、竖缝平顺、对称，对拉螺杆加固及钢管支撑；模板的平整度，刚度和稳定性等各项指标保证涵身的构造尺寸对的；防止模板失稳压迫既有天然气管线。模板支设时挂线校正，保证模板的拼装质量。根据详细施工图纸规定设置沉降缝，保证沉降缝日勺端面垂直、平整、上下贯穿。2）混凝土采用泵车入模，当碎落差高度不小于2米时，运用串筒或下滑碎，防止导致碎的离析，人工摊铺，插入式振捣棒振捣密实。混凝土浇筑采用分层分段浇筑。浇筑完及时进行养护，养护期14天。碎的浇灌工作持续进行，如遇不良天气等必须中断的意外状况，立即停止施工，按规定设置施工缝，埋置接磴钢筋，施工缝留置于模板接缝处；在二次浇灌时施工缝用高压水冲洗洁净后抹一道水泥净浆，再继续作业。3）台帽顶面必须平整，用25号水泥砂浆填充台帽与盖板的I空隙，盖板底与台顶间铺设厚度不不不小于Icm的油毛毡垫2层。4、涵洞盖板施工1）钢筋加工及安装盖板钢筋加工制作集中在工作间完毕，根据设计图纸放样下料，严格按照设计图纸的钢筋数量、尺寸和形状弯制，钢筋骨架按设计制作，采用双面焊，焊缝长度不不不小于5d,焊缝饱满，其他技术规定严格执行规范。加工合格的骨架、弯制好的钢筋用汽车运至现场安装。涵洞盖板底模铺设完毕经监理工程师验收合格后绑扎盖板钢筋，绑扎时钢筋间距要对的，均匀，保证钢筋保护层厚度，钢筋焊接接头错开布置，两接头间距离不不不小于50cmo钢筋交叉点用铁丝绑扎结实，必要时，可用点焊焊实。盖板钢筋设置5cm×5cm×5cm的混凝土梯形垫块，垫块梅花型布置，间距ImXlnIo垫块与钢筋绑扎紧，并互相错开。2）盖板立模侧模、底模立模使用原则组合钢模板，采用满堂支架方式。采用合理的搭设方式避开管道所处位置。支架采用L2X0.9XL2m（长义宽X高）时间距拼接，用斜拉杆将整个支架连成整体。按装支架前，对底模上的垫木详细检查，精确调整支架垫木的顶部标高，必要时按照规范规定预留一定的预拱度。支架安装完毕后，对其平面位置、顶面标高、节点连接及纵横向稳定性进行全面检查，确认无误后安装原则钢模板，模板均匀的刷好脱模剂,模板接缝密合，相邻模板高差不不小于2,模板平面度控制在5m11）如下。模板尺寸对的无误，其误差控制在规范容许范围之内。经监理工程师验收合格后安装盖板钢筋。3）盖板混凝土浇筑混凝土采用商品混凝土，混凝土输送车运送。混凝土泵车输送入模内，插入式振捣棒捣固。振捣时快插慢拔，振捣棒插入深度距底模5cm,插入间隔距离不不小于振捣棒作用半径，不得漏振和重捣。振捣时间不能过长，当混凝土停止下沉，不再冒出气泡、表面展现平坦、泛浆时，即可缓慢抽出振捣棒，抽出速度不能过快，否则会导致混凝土内部产生空洞。当混凝土初凝后，及时用草袋覆盖，根据气温变化，专人浇水养护。4）拆模盖板碎强度到达2.5Mpa时，方可拆除侧模。底部模板在碎强度到达设计强度日勺85%以上，方可拆除。拆模时自上而下，左右对称进行，拆模中要注意安全，由专人负责，统一指挥。经监理工程师检查合格后，对台背进行回填养护。5）沉降缝沉降缝按照设计图纸4至6m预留一道，缝内用沥青浸制麻筋填塞。5、台背回填涵洞施工完毕后，在涵身两侧不小于两倍孔径的范围内对称分层扎实回填，并检测其压实度。回填材料采用砂砾、碎石等符合设计规定的透水性材料填筑，透水性材料有合理的级配，不不小于2cm的粒料中通过O.074mm筛孔0细料含量不不小于10%,填料最大粒径不不小于50mmo回填工作由人工配合机械实行，距离涵洞较近部位采用小型机械夯填,较远部位采用压路机压实。涵洞顶面路基填筑：在涵身碎强度到达100%后方可进行，当洞顶覆土厚度不不小于Im时杜绝重型机械通过。五、安全保障措施5.1天然气管线保护管理措施根据场地使用规定，我标与天然气管线相交位置均为施工用地。施工区域内天然气管辖重要荷载为施工车辆和运送车碾压，轻易对地下管线导致破坏，必须对施工区域内的地下管线需加以重点保护。监督各项保护方案的执行。1、坚持按照政府和中天然气企业有关规定办理有关手续和天然气管线的监护，规定天然气管线有关部门进行现场交底监护工作。2、施工前，根据业主和地下管线有关单位提供日勺天然气管线资料采用物探手段对施工范围的管线进行确认，并且开挖探沟，摸清管线的位置、深度、直径，在施工图上明确标明。3、在施工范围内的天然气管线所在位置设置标识牌，沿管线走向每隔3米设置一处标识牌，标明管线名称，并按规定标出严禁开挖范围。4、管理人员要与现场直接操作人员交底到位，一定要将天然气管线保护日勺重要性贯穿到每一种现场施工人员。并严格现场监管，如因管理不善,措施不妥而导致事故日勺有关人员，项目部将进行严格处理，严防施工机械破坏管线导致不必要日勺事故。天然气管线若受到破坏则后果不堪设想，必须保证天然气管道的安全。波及管线处施工时，我方将设专人针对管线安全，进行组织施工。5、严格执行天然气管线有关部门对临近管线施工的规定。6、定期召开与天然气管线有关部门的配合会，随时掌握天然气管线的状况，为施工服务。7、在施工期间进行持续沉降观测，频率为每周二次，需要时合适加密,如发现特殊状况及时停止施工，在查明原因及采用措施后才能继续施工。8、施工中如发现天然气管线有异常现象或管位有差异，也许对管线的安全和维修产生影响时应立即停止施工，同步与天然气管线有关部门联络,贯彻保护管道的措施后方可继续施工。9、天然气管线保护范围内施工前后拍摄影像资料。10、重点保护天然气管线采用人工开挖探明沟，直至管线所有暴露;盖板涵施工时，严格规范施工用电，严格采用电焊施工报批手续；施工便道下方如有天然气管线，要进行地面硬化并铺设钢板，防止大型施工车辆对天然气管线影响。11、现场施工人员及管理人员要认真学习熟悉天然气管线保护方案，服从管线产权单位人员的管理，保证保护措施和应急预案可以执行到位。5.2管线保护及协调措施1、详细阅读、熟悉掌握设计、建设单位提供的地下管线图纸资料，并在工程实行前召开由各管线单位参与的施工配合会议，深入搜集管线资料。在此基础上对施工范围内的地下管线开挖必要的样洞（开挖样洞时告知管线单位监理单位监护人员到场）查对弄清地下管线确实切状况（包括标高、埋深、走向、规格、容量、用途、性质、完好程度等），做好记录。2、工程实行前，把施工现场地下管线的详细状况和制定的管线保护措施向现场施工技术负责人、工地主管、班组长直至身强体壮操作工人层层安全交底，建立“保护公用事业管线责任制”，明确各级人员的责任。3、管线左右上面1米内必须人工开挖，杜绝野蛮施工，采用人工挖方至天然气管进行精确标注，在采用人工挖方保证对管道的安全保护。4、施工员在进场后常常教育工人，重视对地下设施的保护，发现不明的管线，不得由工人私自处理决定，会同业主、监理单位及产权单位负责人共同确定，方能决定详细操作方案。5、在施工过程中，需要采用保护措施的I应提前准备材料，制定周密的保护方案。6、对参与本工程施工日勺全体职工（包括外聘民工）进行保护公用事业重要性及损害公用管线危害性的宣传教育，组织职工学习管线管理部门颁布的文献，并规定职工在施工中严格遵守有关文献的规定。7、施工过程中对也许发生意外状况的地下管线，事先制定应急措施，配置好抢修器材，做到防患于未然。8、一旦发生管线损坏事故，在2小时内上报上级部门和建设单位，特殊管线立即上报，并立即告知有关管线单位规定抢修，积极组织力量协助抢修工作。9、对人为原因导致损坏地下管线事故，要认真吸取教训，并按“三不放过”的原则上进行处理。10、一旦管线损坏，施工单位必须立即告知天然气管理部门抢修，同步上报监理、业主，及时组织力量抢修。六、应急预案6.1应急组织体系项目应急组织体系由项目应急救援领导小组及6个应急救援工作小组构成。构造框图如下（机构详细人员构成及联络方式见附件1）：6.2应急救援领导小组及职责1、项目经理赵兴松是应急救援领导小组的第一负责人，担任组长，负责紧急状况处理的指挥工作。副组长由总工朱学丰、蒋志丹担任，负责紧急状况处理的详细实行和组织工作，组长不在或授权时，副组长按序行使组长的权力。2、组长（副组长）职责及时向总监办、指挥部应急领导小组、企业以及当地政府主管部门等汇报事故及处理状况，必要时祈求援助，并接受其领导，贯彻指令。审定并签发本项目应急预案。下达预警和预警解除令。下达本项目应急预案启动和终止指令。负责生产安全事故的应急救援指挥工作，统一协调应急资源。检查督促各应急救援工作小组做好抢险救援、信息上报、善后处理以及恢复生活、生产秩序改I工作。负责对外联络，向新闻媒体公布有关信息。负责检查监督应急准备工作状况，组织开展应急培训教育及应急预案的演习、操演和讲解活动。审批并贯彻项目应急准备及救援资金。6.3各应急救援工作小组及职责综合协调组。组长：蒋志强组员：杨长飞、程玖华负责对事故救援过程中的各职能小组进行协调指挥，并做好联络社会、市指、企业救援力量的沟通工作。抢险救援组。组长：朱学丰组员：毛钟明高昂负责现场伤员日勺搜救、损失设备日勺安全转移及事故后对被污染区域的洗消工作，及时控制危险源。安全疏散组。组长：叶鑫锋组员：蒋永立方有富负责对事故现场及周围人员进行防护指导、人员疏散及物资转移等工作。接警后，督促所有员工立即离动工作岗位，从安全道路有秩序地撤离。员工疏散次序是先现场人员，再附近工人、村民，最终各部门负责人和安全员。并根据各部门负责人提供的工作人数及访客登记资料核查人员状况,承包商与访问客人的疏散由负责接待部门负责人指派专人护送至安全区域。安全撤离后，防止员工未经许可重返事故现场。现场救护组。组长：蒋志丹组员：汪东亚王新负责急救和临时处置事故现场伤员，负责护送重伤员到对应医院救治。有权严禁人员进入状况不明的现场，防止人员伤亡事故扩大。现场警戒组。组长：郑刚旭组员：沈小林谢永平负责隔离事故现场、保护事故现场事故，严禁无关人员和车辆进入危险区域，协助人员急救和疏散，防止有人借机偷盗和破坏财物。善后安顿组。组长：龚静波组员：刘瑞军吴其正负责根据人员伤亡或失踪状况，负责联络和接待其家眷，处理有关赔偿、抚恤等事宜。6. 4汇报处理程序发生天然气管线安全事故后，现场施工人员立即打向应急救援小组汇报，汇报包括：发生地点、时间、损坏状况、现场控制状况。应急救援小组接到汇报后立即赶赴现场，并根据汇报状况，与对应单位联络。1、按规定办理管线监护卡，请管线单位人员现场监护。2、一旦发生天然气管损坏破裂，应立即维护好现场，疏散人员，用路栏围好进行警戒，以防他人误入。附近所有施工立即停工，机械立即熄火。3、立即与天然气单位联络，组织人员对现场的监护，专人负责对附近火源严查（如抽烟、电焊等），并立即熄灭。防止明火靠近，严禁电器开关的使用，防止冲撞动作出现火花，以防止起火事态扩大。4、千方百计关闭附近阀门，切断电源，制止事态扩大。6.5工具、设备、器材清单通信联络用对讲机四台；应急救援交通车一辆；消防灭火器4个人员负伤急救药物箱(急救药物齐备)一种。七、文明施工及环境保护措施7.1文明施工(1)施工场地进出口设置多种安全标示。(2)努力减少施工噪音对周围环境日勺影响1、明确现场文明施工管理责任。各专业施工队现场重要负责人为工地的文明施工管理负责人。各专业施工队根据现场实际状况，建立健全文明施工管理的各级岗位责任制及有关规章制度，并将责任贯彻到现场各个班组和个人，服从工程项目部的管理，共同搞好现场文明施工工作。2、施工现场一律实行封闭式施工。3、施工管区进出口设明显标牌，将工程内容、技术原则、质量安全目的、负责人等挂牌管理，虚心接受当地政府和广大人民群众、社会团体的监督。4、施工现场机具、材料堆放整洁，电线架设安全规范，并有专人负责管理。5、施工现场出入口设置洗车设施。驶出工地的机动车辆必须在工地内冲洗洁净才能上路行驶。6、施工现场一切建筑材料和设施，不得堆放在围墙外，围墙内的建筑材料必须离开围墙分类堆放整洁，散料砌池围筑。杆料要立杆设栏，块料要堆起叠放，保证施工现场道路畅通，场容整洁。7、施工现场防火、用电、施工机械管理、使用预拌税等应严格执行国家或地方的有关规定，严禁违章行为。7.2、 环境保护(1)环境保护管理1 .贯彻建设工程施工阶段门前三包保洁责任制。施工现场原则上不占用道路堆放施工材料或作加工场地。如确需占用市政道路、公用场地，必须严格执行申报审批制度的规定。在经同意占用日勺区域，必须严格按照同意占用的范围、占用期限及使用性质堆放建筑材料或机具设备。2、保证施工现场道路畅通，排水系统处在良好的使用状态，随时清理建筑垃圾，保持场容场貌的整洁。在车辆、行人通行的地方施工，设置沟井坎穴覆盖物和施工标志。3、在土方开挖或施工过程中，如发现文物迹象，立即停止施工，采用有效的封闭措施保护现场，并及时汇报市建设行政主管部门和市文物主管部门，待妥善处理后，方可恢复施工。4、施工过程中采用下列防止污染环境的措施：a妥善处理泥浆水，严禁未经沉淀处理的泥浆水直接排入下水道和河道。b除设有符合规定的装置外，不得在施工现场熔融沥青等所有会产生有毒有害烟尘和恶臭气体日勺物质。严禁将有毒有害废弃物作土方回填。c采用喷水消尘措施控制施工过程中的扬尘。5、严格水泥、石灰日勺堆放，入库入棚，拆袋或铲料时，喂料深入料斗；石灰事前要洒水，运送要复盖。6、工地所设临时排水沟不得将污水直接排入附近市政管道和饮用水区。7、汽车出入市区、生活区不准鸣笛。8、抓好平常生活中的I环境保护工作9、施工现场贯彻各项除“四害”措施，严格控制“四害”孳生。10、对施工现场周围绿化树木要妥善保护，未经绿化主管部门同意，不得砍伐或移植树木。11、搞好环境卫生，保持好附近环境的清洁。12、协调好外部环境：进场后对职工进行群众纪律教育，尊重当地风俗习惯，积极和群众搞好关系，增进团结，使职工尽快适应新环境。在施工中，把在也许程度内减少施工扰民，做为项目的职业道德和职业纪律，自觉遵守，严格执行，努力树立文明施工日勺良好形象。加强对进场员工的教育和管理工作。接受外来员工按有关规定办理手续，并应留存该员工相片一张作存查。对进场员工（含民工）进行岗前培训及安全、纪律、法制教育。当发生多种违法犯罪及暴力行为，及时制止，并报公安部门处理。附件：义兰公路第1标段安全小组人员联络方式序号姓名职务政府网短号1赵兴松项目经理6540922朱学丰总工3蒋志强项目副经理5610084蒋志丹安全负责人6414095叶鑫锋测量负责人6948206王海权隧道负责人6172087杨长飞道路负责人6774758程玖华桥梁负责人6703309龚静波质检负责人59060710高昂助理工程师65778711汪东亚助理工程师68674412张浩成技术员69692413王新技术员67576814娄三丰试验员66370415沈小林试验员16蒋永立管理人员52768617刘瑞军管理人员18Il中国石油西气东输浙江管理处重要人员联络方式序号姓名职务政府网短号1张争伟站长2吴玄枫3义兰公路建设指挥部征迁科联络方式序号姓名职务政府网短号1于小健科长5687242陈运富6987623有关应急火警：119急救：120报警：110交通事故：122
