型钢悬挑脚手架搭设专项方案修订版√（只修改了概况及工程名称需根据计算重新进行悬挑脚手架设计）.docx

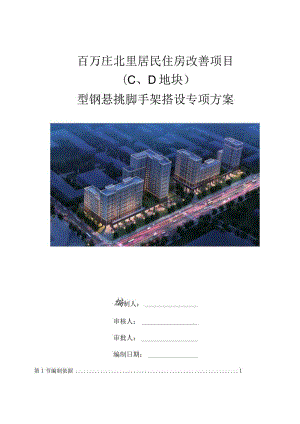

百万庄北里居民住房改善项目（C、D地块）型钢悬挑脚手架搭设专项方案编制人：审核人：审批人：编制日期：第1节编制依据11.1 编制依据1第2节工程概况12. 1总体概况12.1 2脚手架搭设形式及高度12.3 施工总平面布置图32.4 脚手架平面布置图32.5 施工要求32.6 技术保证条件3第3节施工计划33. 1施工进度计划33.2 劳动力计划43. 2.1管理人员44. 2.2特种作业人员45. 2.3人员分工及职责43.3 材料计划53.4 劳保用品计划7第4节施工工艺技术74. 技术参数75. 1.l搭设形式及高度76. 1.2搭设尺寸87. 1.3型钢参数84.1 材料参数83. 2.1构件材料84. 2.2钢管85. 2.3扣件96. 2.4脚手板94.3材料验收94.4脚手架施工方法104. 4.1施工设计104. 4.2工字钢设置104. 4.3立杆304. 4.4水平杆314. 4.5剪刀撑314. 4.6连墙件324. 4.7悬挑架构造钢丝绳324. 4.8作业层间防护334. 4.9立面防护344. 4.10工字钢锚固及钢丝绳吊环344.5脚手架操作要求364. 5.1外架形象要求364. 5.2搭设工艺流程364. 5.3搭设要求364. 5.4拆除工艺流程377. 5.5拆除要求374.6检查要求37第5节施工安全保障措施385.1 安全保障体系385.2 搭设安全技术措施395.3 脚手架拆除安全技术措施405.4 脚手架验收405.5 监测监控措施41第6节验收要求426.1 验收标准426.2 验收程序456.3 验收内容456. 4验收人员46第7节脚手架使用规定46第8节应急预案476.1 应急组织体系476.2 应急组织机构476.3 应急小组职责486.4 抢险救援486.5 应急措施496.6 应急救治线路50第9节脚手架计算书509.1依据规范:509.2计算参数:509.2.116#工字钢工况设计509.2.220#工字钢工况设计519.2.3PKPM参数设置529.3悬挑梁的受力计算539.3.116#工字钢539.3.220#工字钢559.4 悬挑梁的整体稳定性计算571 .4.116#工字钢579 .4.220#工字钢579.5 锚固段与楼板连接的计算589 .5.116#工字钢5810 5.220#工字钢599.6 大横杆的计算619.7 小横杆的计算639.8 扣件抗滑力的计算659.9 脚手架荷载标准值659.10 立杆的稳定性计算679.11 连墙件的计算69第1节编制依据1. 1编制依据序号名称1本工程工程施工图纸2本工程施工组织设计3建筑施工扣件式钢管脚手架安全技术规范JGJ130-20114建筑施工安全检查标准JGJ59-20115建筑施工高处作业安全技术规范JGJ80-916建设工程施工现场安全防护、场容卫生及消防保卫标准DBl1/945-20127钢管脚手架、模板支架安全选用技术规程D11/T583-20158危险性较大的分部分项工程安全管理办法9PKPM施工安全计算软件第2节工程概况2. 1总体概况工程名称河北保定城科工业园项目建设单位保定市经开智汇信息科技发展有限公司设计单位北京东方华太建筑设计工程有限责任公司勘察单位保定市建筑设计院有限公司监理单位承包单位中集建设集团有限公司建筑面积北块：5北21.83南块:51271.09mi,总面积:105692.92Ol2结构形式基础：独立基础、板筏及柱墩、独立基础及防水板主体工程层数车库地E1层车库：钢筋碎框架主楼地下：14层主楼：钢框架主楼地上411层耐火等级地下：一级、地上：二级抗震设防烈度7度2 .2脚手架搭设形式及高度C地块楼栋号脚手架形式涉及楼层搭设高度（m）CI楼落地脚手架-2F、-1F"2F3.75+5.7+4.2+2.8+1.5（防护）=17.95悬挑脚手架第一步3F7F2.8*5+1.5（防护）=13.5悬挑脚手架第二步8F'11F2.8*4+1.5（防护）=12.7（局部机房处：17.3）C2、C2s楼落地脚手架-2F、-1F2F3.75+5.7+4.2+2.8+1.5（防护）=17.95悬挑脚手架第步3F9F2.8*7+1.5（防护）=21.1（20m）悬挑脚手架第二步10F15F2.8*6+1.5（防护）=18.3局部机房22.8C3、C4楼落地脚手架-3F、-2F2F3.9+3.8+5.65+4.2+2.8+1.5（防护）=21.85悬挑脚手架第一步3F9F2.8*7+1.5（防护）=21.1O20m）悬挑脚手架第二步10F15F2.8*6+1.5（防护）=18.3局部机房22.8C5楼落地脚手架IF7.85D地块楼栋号脚手架形式涉及楼层搭设高度（m）Dl楼落地脚手架1F3F4.2+2.8+2.8+1.5（防护）=11.3悬挑脚手架第一步4F9F2.8*6+1.5（防护）=18.3悬挑脚手架第二步10F"13F2.8*4+1.5（防护）=12.7（局部机房处：17.3）D2楼落地脚手架1F3F4.2+2.8+2.8+1.5（防护）=11.3悬挑脚手架第步4F"9F2.8*6+1.5（防护）=18.3局部机房22.8D3楼落地脚手架1F3F4.2+2.8+2.8+1.5（防护）=11.3悬挑脚手架第一步4F9F2.8*6+1.5（防护）=18.3悬挑脚手架第二步10F15F2.8*6+1.5（防护）=18.3局部机房22.8D4楼落地脚手架ll7.85注：因D地块响应建设单位施工安排，原地卜.脚手架均己全部拆除进行肥槽回填土施工现回填土业已完成，需重新搭设首层至3层落地脚手架。3 .3施工总平面布置图4 .4脚手架平面布置图5 .5施工要求（1）确保脚手架在使用周期内安全、稳定、牢靠。（2）脚手架在搭设及拆除过程中要符合工程施工进度要求。特种操作人员需取得特种作业人员资格上岗证。2. 6技术保证条件（1）认真熟悉和审查图纸，了解搭设架体部位的楼层高度及搭设最终高度,做好施工前的准备工作。（2）做好各工种间的交接检，做到检查上道工序，确保本道工序，服务下道工序的“三工序”及“三检”制度。（3）安全总监监督全过程的安全生产、纠正违章，排出施工不安全因素，并负责项目全员安全活动和安全教育。（4）技术负责人制定项目安全技术措施和分项工程安全施工方案，解决施工过程中的不安全技术问题。（5）生产副经理在安全的前提下合理安排生产计划，组织施工安全技术措施的实施。（6）脚手架的搭设和拆除需严格执行该专项施工方案。第3节施工计划3. 1施工进度计划本脚手架为地上结构施工期间外墙脚手架，本架体搭设随结构施工同步搭设；待地上结构封顶后拆除本架体。区域部位搭设、使用时间拆除时间北块落地脚手架悬挑脚手架南块落地脚手架悬挑脚手架3. 2劳动力计划3. 2.1管理人员为确保外墙脚手架施工及使用安全项目部成立安全防护领导小组，其机构组成、人员编制及责任分工如下：序号职务姓名工作职责1组长负责协调工作2副组长现场施工总指挥技术指导现场安全总指挥3组员施工过程、及使用检查材料保障施工搭设、及检修负责施工搭设、及检修负责3.2.2特种作业人员脚手架搭设开始时间使用总时间架子工10人电焊工4人3.2.3人员分工及职责(1)技术负责人项目技术负责人根据施工图纸、国家现行技术规范、规程以及现场实际施工情况编制专项方案，方案编制完成经公司技术负责人审核签字加盖公司公章，并由总监理工程师审查签字、加盖执业印章，因本工程悬挑脚手架分段搭设最高22.8m大于20m属于“超过一定规模的危险性较大的分部分项工程”需组织专家组对本方案进行论证。施工前由技术负责人负责对项目技术、施工、安全管理人员以及劳务队长进行方案交底，施工中严格按照本方案实施。(2)施工员、技术员技术管理人员根据施工方案编制“施工技术交底”、“施工安全交底”并组织项目专职安全员、作业班组长、特种作业人员及其他人员进行书面交底并签字，施工中严格按照规范、方案、交底内容组织施工、指导、检查。(3)安全员施工前对架子工进行施工安全教育、培训，脚手架搭拆过程中检查是否按照规范、方案、交底执行，施工中是否存在违章作业、安全隐患，发现隐患立即要求整改，架体搭设验收完成投入使用定期检查脚手架消除安全隐患。(4)特殊工种架子工均持证上岗，脚手架搭拆中严格按照方案、交底进行施工，作业前进行班前安全教育，施工中做好安全防护、服从管理执行各项安全规章、制度，脚手架分段搭设完成自检合格上报项目部组织验收，未经验收合格的脚手架禁止使用。定期检查维护脚手架，确保架体安全、牢固、稳定满足施工使用。3. 3材料计划编号材料名称规格参数要求图样编号材料名称规格参数要求图样1钢管48.3×3.0钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。注：地上脚手架满挂冲孔钢板网，钢管原色进场不再刷漆，生锈、腐蚀钢管禁止使用.当笋屋.一一”=一三T2冲孔钢板网1.2×1.8m垂直于水平面安装用于防止人员坠落及坠物伤害的钢板网。具有可通风降阻、阻燃功能。I方3脚手板3m×0.2m厚度不得少于50mmJ:S4扣件直角扣件铸铁不得有裂纹、气孔，不宜有缩松、砂眼或其它铸造缺陷。在螺栓拧紧扭力矩达65Nm时不得发生破坏。并应将影响外观质量的粘沙、浇冒口残余、披缝、毛刺、氧化皮等除去。=旋转扣件铸铁不得有裂纹、气孔，不宜有缩松、砂眼或其它铸造缺陷。在螺栓拧紧扭力矩达65Nm时不得发生破坏。并应将影响外观质量的粘沙、浇冒口残余、披缝、毛刺、氧化皮等除去。I编号材料名称规格参数要求图样对接扣件铸铁不得有裂纹、气孔，不宜有缩松、砂眼或其它铸造缺陷。在螺栓拧紧扭力矩达65Nm时不得发生破坏。并应将影响外观质量的粘沙、浇冒口残余、披缝、毛刺、氧化皮等除去。43.4劳保用品计划劳保物品数量备注安全帽1顶/人拟计划10人安全带1套/人拟计划10人防滑鞋1双/人拟计划10人手套10副/日拟计划10人口罩10只/日拟计划10人第4节施工工艺技术落地脚手架拆除后，搭设悬挑脚手架，落地架搭设最终高度2L85m,搭设方案详见本工程已审核通过双排落地脚手架专项方案，故本方案不再叙述。落地脚手架拆除后，搭设悬挑脚手架，原落地脚手架因肥槽回填土施工已拆除，现新搭设双排落地脚手架最终高度11.3m,为防止肥槽回填土部位不均匀沉降，搭设架体前肥槽区域满铺IoOmm厚级配碎石做褥垫层，褥垫层通常铺设脚手板，搭设方案详见本工程已审核通过双排落地脚手架专项方案，故本方案不再叙述。本工程地上悬挑脚手架施工方案如下：4. 1技术参数4.1.1搭设形式及高度型钢悬挑脚手架根据工程概况（南块一步悬挑最高21.1m、北块一步悬挑最高18.3m）其中局部机房部位最高悬挑为22.8m,故悬挑脚手架搭设高度按22.8m考虑，立杆采用单立管，钢管类型为648.3X3.0。4.1.2搭设尺寸立杆的纵距L50米，立杆的横距0.85米，内排架距离结构0.30米，立杆的步距1.80米。4.L3型钢参数钢梁长度钢梁选用参数悬挑段Ll（m）固定段L2（m）钢梁型号钢梁规格理论重量1.5m4：1.9m(1.25L1)16#160×88×6.Omm20.513kgm1.75m42.2m(1.25L1)18#180×94×6.5mm24.143kgm2.Om<2.5m(1.25L1)20a#200×100×7.Omm27.929kgm4.2材料参数3.2.1构件材料悬挑钢梁规格选用如4.1.3参数表，斜拉、卸荷采用6X19+1直径415.5Inln的光面钢丝绳，锚固型钢采用预埋U型螺栓直径418mm,宽度为16Omnb栓丝长度120mm；采用螺栓角钢压板或螺栓钢压板固定，角钢规格463X63X6mm、钢压板尺寸4100X1Omm（宽X厚）。3.2.2钢管（1）脚手架钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。（2）钢管宜采用648.3X3.Omm壁厚钢管。（3）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸室温拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定，应涂有防锈漆。（4）旧钢管表面锈蚀深度、钢管弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。3. 2.3扣件(1)扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管脚手架扣件GB15831的要求。(2)扣件应有生产许可证、检测单位的测试报告和产品合格证。(3)扣件进入施工现场应检查产品合格证，并应进行抽样复试。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。(4)扣件在螺栓拧紧扭力矩达65Nm时，不得发生破坏。(5)新、旧扣件均应进行防锈处理。3. 2.4脚手板(1)脚手板用木材料制作、单块脚手板的质量不大于30kg；(2)木脚手架材质应符合现行国家标准木结构设计规范GB50005中11“级材质的规定。脚手板厚度不应小于50mm(±2mm),两端宜各设置直径不小于4mm的镀锌钢丝箍两道。宽度、厚度允许偏差应符合现行国家标准木结构工程施工质量验收规范GB50206的规定；不得使用扭曲变形、劈裂、腐朽的脚手架。4. 3材料验收431钢管钢管进场时产品质量合格证、质量检验报告等书证资料齐全。检查钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺。检查钢管直径、壁厚符合规范要求。旧钢管应检查锈蚀深度，检验方法为抽取锈蚀严重的三根钢筋截断取样，当锈蚀深度超过0.18mm时不得使用。4.3.2扣件扣件进场后应检查产品合格证，并进行抽样复试，扣件抗滑、抗破坏、扭转刚度、抗拉等技术性能符合现行国家标准，扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。扣件复试取样如下表:检验试验材料名称检验项目组批取样数量检测标准脚手架扣件抗滑10000件直角、旋转：281500个取8个501200个取13个12010000个取20个GB1583.1钢管脚手架扣件抗破坏扭转刚度直角:281500个取8个501200个取13个12010000个取20个抗拉对接：28500个取8个501200个取13个12010000个取20个4.4脚手架施工方法4.4.1施工设计施工活荷载为2.0kN11同时考虑2层施工。脚手板采用木质脚手板，荷载为0.35kN11f,按照铺设2层计算。小横杆布置在大横杆上，大横杆上主节点间的小横杆根数为1根，等间距布置。4.4.2工字钢设置总长悬挑段：Ll根数CI楼1#钢梁16#工字钢4.0m41.5m48根1根/1道钢梁la#钢梁16#工字钢4.5m>1.5m3根1根/1道钢梁2#钢梁20a#工字钢6.0m>2.0m4根2根/1道钢梁3#钢梁20a#工字钢4.5m>1.8m8根2根/1道钢梁楼角详图楼梯、电梯井、凹墙详图Cl楼一步架南侧剖面图Cl楼二步架南侧剖面图ag.ZIXCl楼二步架北侧剖面图（2） C2楼钢梁配置平面图C2楼钢梁平面布置图C2楼钢梁工况表楼号钢梁编号钢梁型号钢梁规格、数量构造钢丝绳根数总长悬挑段：Ll根数C2楼1#钢梁16#工字钢4.0m才1.5m40根1根/1道钢梁2#钢梁16#工字钢6.0m>2.0m2根1根/1道钢梁3#钢梁20a#工字钢4.5m>1.8m2根2根/1道钢梁凹墙详图C2楼与Cl楼临角详图C2楼一步架西侧剖面图C2楼二步架西侧剖面图三C2楼一步架东侧剖面图C2楼二步架东侧剖面图（3） C2s楼钢梁配置平面图C2s楼钢梁平面布置图C2s楼钢梁工况表楼号钢梁编号钢梁型号钢梁规格、数量构造钢丝绳根数总长悬挑段：Ll根数C2s楼1#钢梁16#工字钢4.0m生1.5m50根1根/1道钢梁2#钢梁20a#工字钢6.0m>2.0m7根2根/1道钢梁3#钢梁20a#工字钢4.5m>1.8m4根2根/1道钢梁楼角详图楼梯、电梯井、凹墙详图料可12F15F三IIlF*fc*fcOO三W5,v-,/I1500IOF二楼l!l!l!l!l!l!l!l!l!1：14F3F¾g11F15FIOF三8ZZXC2s楼一步架东侧剖面图C2s楼二步架东侧剖面图（4） C3楼钢梁配置平面图楼号钢梁编号钢梁型号钢梁规格、数量构造钢丝绳根数总长悬挑段：Ll根数C3楼1#钢梁16#工字钢4.0m>1.5m44根1根/1道钢梁la#钢梁16#工字钢4.5m>1.5m4根1根/1道钢梁2#钢梁20a#工字钢6.0m生2.0m4根2根/1道钢梁3#钢梁20a#工字钢4.5m>1.8m12根2根/1道钢梁楼梯、电梯井、凹墙详图楼角详图1#1#1#1#1#2#2#1#1#1#i.1#1#1#料同12F15FmmIlF3#3#1#CH-TOI4F3F1#1#-HIiSIOFIOF三8ZZX11F"15FC3楼一步架北侧剖面图C3楼二步架北侧剖面图（5） C4楼钢梁配置平面图楼号钢梁编号钢梁型号钢梁规格、数量构造钢丝绳根数总长悬挑段：Ll根数1#钢梁16#工字钢4.0m>1.5m67根1根/1道钢梁1b#钢梁16#工字钢6.0m>1.5m9根1根/1道钢梁2#钢梁20a#工字钢6.0m>2.0m4根2根/1道钢梁3#钢梁20a#工字钢4.5m>1.8m16根2根/1道钢梁楼梯、电梯井、凹墙详图C3、C4临楼角详图Ml75M#1#15001OO3# 3# 3# 3# 3# 2# 3# 3#3#3F4FC4楼一步架东侧剖面图C4楼二步架东侧剖面图C4楼一步架西侧剖面图C4楼二步架西侧剖面图（6） Dl北楼钢梁配置平面图Dl北楼钢梁平面布置图Dl北楼钢梁工况表楼号钢梁编号钢梁型号钢梁规格、数量构造钢丝绳根数总长悬挑段：Ll根数Dl北楼1#钢梁16#工字钢4.0m>1.5m50根1根/1道钢梁1b#钢梁16#工字钢6.0m>1.5m2根1根/1道钢梁1c#钢梁16#工字钢3.0m>1.5m6根1根/1道钢梁2#钢梁20a#工字钢6.0m2.0m4根2根/1道钢梁3#钢梁20a#工字钢4.5m>1.8m24根2根/1道钢梁楼梯、电梯井、凹墙详图凹墙、楼角详图1#2#3#4F俳1#1#t三o够釐耨罐、雌耨SBD1:1b#1#1#1#1#2#5F3#3#3#3#3#3#2#1#H杀髓猥涯三三三,m113F三IOF2650（7）DI南楼钢梁配置平面图Dl南楼钢梁平面布置图霹 L 1500,21H>Wvb,Q L并O 1rS球1程' 叁三lrrJDl南楼钢梁工况表楼号钢梁编号钢梁型号钢梁规格、数量构造钢丝绳根数总长悬挑段：Ll根数Dl南楼1#钢梁16#工字钢4.0m才1.5m19根1根/1道钢梁2#钢梁20a#工字钢6.0m>2.0m5根2根/1道钢梁3#钢梁20a#工字钢4.5m41.8m3根2根/1道钢梁D2、Dl南相邻楼转角详图Dl北、Dl南相邻楼转角详图1500tt4t毛二壮壮IX.Dl南楼J工号a861一HT日86!HI-Ejg.IE-，¾（8）D2楼钢梁配置平面图楼号钢梁编号钢梁型号钢梁规格、数量构造钢丝绳根数总长悬挑段：Ll根数D2楼1#钢梁16#工字钢4.0m>1.5m37根1根/1道钢梁1b#钢梁16#工字钢6.0m>1.5m2根1根/1道钢梁2#钢梁20a#工字钢6.0m42.0m11根2根/1道钢梁3#钢梁20a#工字钢4.5m>1.8m2根2根/1道钢梁（9） D3楼钢梁配置平面图D3楼钢梁平面布置图D3楼钢梁工况表钢梁编号钢梁型号钢梁规格、数量构造钢丝绳根数总长悬挑段：Ll根数1#钢梁16#工字钢4.0m>1.5m73根1根/1道钢梁1b#钢梁16#工字钢6.0m1.5m5根1根/1道钢梁1c#钢梁16#工字钢6.0m1.5m3根/2#钢梁20a#工字钢6.0m>2.0m6根2根/1道钢梁3#钢梁20a#工字钢4.5m>1.8m9根2根/1道钢梁楼号D3楼楼梯、电梯井、凹墙详图楼角详图1c；F11c#1.1史1#11b#1b#-f-f1#1#1#1#1#3#1#1#1#D3楼一步架南侧剖面图D3楼二步架南侧剖面图E061HD3楼一步架北侧剖面图D3楼二步架北侧剖面图（2）悬挑工字钢的纵向间距与立杆间距相同并尽量与立杆位置对应；顶面钢管立杆的定位钢筋设置做法为200mm高的25钢筋定位筋，定位筋距梁端4100mm；底面防止钢丝绳滑移的档杆钢筋做法为焊接625钢筋，垂直于工字钢（3）本工程各楼无悬挑阳台、仅有悬挑凸窗、空调板，结合C、D地块各楼栋号钢梁平面深化，钢梁避开悬挑空调板，根据深化图统计共7处无法避开，重叠部位采取结构梁上垫钢板避免悬挑钢梁与空调板接触或空调板甩筋后浇措施，因凸窗板上反550mm与钢梁不发生冲突，钢梁与凸窗节点如下图：（4）钢梁末端采用预埋2个U形螺栓与钢梁固定，预埋螺栓于板筋底筋绑扎并增加两根18加强筋，长度100Ommo4. 4.3立杆（1）本悬挑脚手架为结构施工作业层使用，考虑减少悬挑梁悬挑段长度，架体宽度850mm0（2）脚手架内立杆中心距结构边缘考虑安、拆模板便于施工，间距430OnInb本脚手架距墙间距未考虑幕墙施工需求。（3）外架立面布设尽量减少转角，当外架与凹口距离V800m是立杆和水平杆布置应拉直贯通，内向悬挑小横杆，并架设纵向水平杆，距结构才30Onlnb脚手架作业层与结构间采用水平网防护。（4）立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的l30（5）当顶层顶步立杆采用搭接接长时，搭接长度不应小于Inb并应采用不少于2个旋转扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mm。4.4.4水平杆（1）内外立杆之间的纵向填芯杆为一根。每根立杆与扫地杆、纵向水平杆交接的主节点处，必须设置一根横向水平杆，用直角扣件扣接，且严禁拆除。（2）纵向水平杆的构造应符合下列规定： 纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨。 纵向水平杆接长应采用对接扣件连接或搭接。 两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3o 木脚手板纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。 作业层非主节点处横向水平杆应根据支撑脚手板等距设置。4.4.5剪刀撑（1）为了保证外脚手架的整体稳定和抵抗侧力作业，在外侧面由脚手架端头开始按水平投影宽度应不小于4跨或6m自下至上连续设置。（2）剪刀撑的斜杆与水平面的交角宜在45°60°之间，斜杆应与脚手架基本构架杆件加以可靠连接，并应延伸到顶部大横杆以上。（3）钢管搭接长度不应小于Inb应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端得距离不应小于100mm。4.4.6连墙件（1）连墙件工艺为预埋钢管或抱柱（框）形式，连墙件采用2步3跨，竖向间距3.6米（本工程标准层高2.8m即每层设置），水平间距4.50米，详图如下：预埋钢管扣件连接详图（2）连墙件的布置应符合下列规定：应靠近主节点设置，偏离主节点的距离不应大于300mm。 应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施固定。 应优先采用菱形布置，或采用方形、矩形布置。（3）开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并且不应大于4m,开口型双排脚手架的两端均必须设置横向斜撑。（4）连墙件的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接，不得采用上斜连接。4.4.7悬挑架构造钢丝绳（1）本工程悬挑脚手架，分段搭设架体高度最高22.8m,悬挑长度才1.5m时拉设一根悬挑钢梁构造钢丝绳，楼角步放射悬挑钢梁悬挑长度2.Om时拉设两根悬挑钢梁构造钢丝绳，悬挑钢丝绳不参与悬挑梁受力计算，且直径415.5mm。(2)在工字钢底部对应立杆位置处焊接625(HPB300)防滑档杆；在架体中吊拉其主节点，钢丝绳夹不少于4个(含保险扣)。(3)钢丝绳与结构拉结环使用HPB300级钢筋，直径42Ommo(4)构造钢丝绳相关节点如下：钢丝绳节点详图4.4.8作业层间防护作业层脚手板应铺满、铺稳采用铁丝绑扎固定，架体与结构空间及脚手板正下方采用水平安全网封闭兜底。作业层脚手架竖向下方不超过IOm应用安全平网封闭。 作业层外侧脚手架中部设置腰杆、底部设置挡脚板。 脚手板应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与横向水平杆可靠固定，严防倾翻。脚手板的铺设应采用对接平铺或搭接铺设。脚手板对接平铺时，接头处应设两根横向水平杆，脚手板外伸长度应取13Omnrl50mm,两块脚手板外伸长度的和不应大于30Omm(图6.2.4a)；脚手板搭接铺设时，接头应支在横向水平杆上，搭接长度不应小于200mm,其伸出横向水平杆的长度不应小于IOomm(图6.2.4b)。本工程脚手板平铺优先采用对接。130-1：02300b)脚r板搭接图624即F板对接、搭接构造脚手板铺装示意图4.4.9立面防护本工脚手架立面采用0.3mm厚冲孔定制钢板网进行全封闭；冲孔钢板网采用配套连接件与脚手架外侧水平杆连接牢固，立面防护效果图如下：立面防护效果图4.4.10工字钢锚固及钢丝绳吊环(1)工字钢与楼板、梁采用不小于18U形锚固螺栓固定。(2)钢丝绳上端拉结点的吊环采用620U形钢筋设置在梁或墙内；"20U形钢筋锚环、吊环锚入梁或墙内不少于30d,露出梁、墙面W120mm.(3)钢丝绳上端拉结点的吊环有楼面梁板的，应埋设在梁顶主筋内侧；在剪力墙处建议采用预留孔方式。(4)钢丝绳不得在飘板处转折，切不可将钢丝绳拉力传递至结构飘板。(5)吊环锚栓节点图如下：（6）工字钢锚固锁定用的钢压板以及角钢规格尺寸应与锚固螺栓直径配套。锚固螺栓直径为18,锁定用的钢压板以及角钢规格尺寸分别不小于IOomm×IOmm和63mm×63mm×6mm04.5脚手架操作要求4.5.1外架形象要求（1）悬挑型钢除锈后满刷黄色涂料（2）悬挑钢梁底部采用15mm厚模板硬质全封闭，竖向上反与钢梁同高设置红白相间踢脚线，简图如下:悬挑脚手架封底简图悬挑脚手架封底简图4.5.2搭设工艺流程U型筋预埋一固定钢梁一固定构造钢丝绳T立杆一纵向扫地杆T横向扫地杆一小横杆T大横杆T剪刀撑一连墙件一铺脚手板一扎防护栏杆T固定冲孔钢板网。4.5.3搭设要求（1）小横杆外伸长度100mm,转角位置的大横杆伸出转角长度IOomm,悬挑工字钢伸出外立杆长度100mm,误差不得超过20mm,严禁外伸长度长短不（2）脚手架的钢管应横平竖直，外脚手架立杆应分布均匀，垂直度控制2050m偏差在±50mm以内，上下立杆在一条直线上。（3）大横杆应水平顺直，步距均匀，阳角部位外伸长度一致，统一控制在100mm（4）脚手架必须配合施工进度搭设，外架防护高度应超过施工层1.5m且不超过一步架。（5）安全网、立面防护网不得随意拆除。（6）脚手架钢管吊运过程中禁止堆放在已搭设的脚手架上，零星扣件采用容器吊运。（7）工字钢构造钢丝绳应确保每根钢丝绳均匀受力，与钢梁保持同一垂直面斜拉。（8）脚手架扣件螺栓采用力矩扳手复拧检查确保受力均匀。4.5.4拆除工艺流程拆除冲孔钢板网一环形由上至下分层拆除钢管一拆除构造钢丝绳一拆除钢梁-切割U型预埋筋。4.5.5拆除要求（1）脚手架拆除前必须经项目部同意后方可逐步拆除。（2）脚手架拆除过程中必须由安全员现场旁站，并设置警戒区域，严禁人员进入警戒区域。（3）脚手架拆除时必须先清除脚手板上的垃圾杂物，清扫时严禁高空抛投。（4）脚手架拆除必须环形由上至下逐层均已拆除。4.6检查
